Musterdokument Nr.128488

Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 47885
Nr. : RA-000493-F0-104
Anlage-Nr. : 77
Seite : 1/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

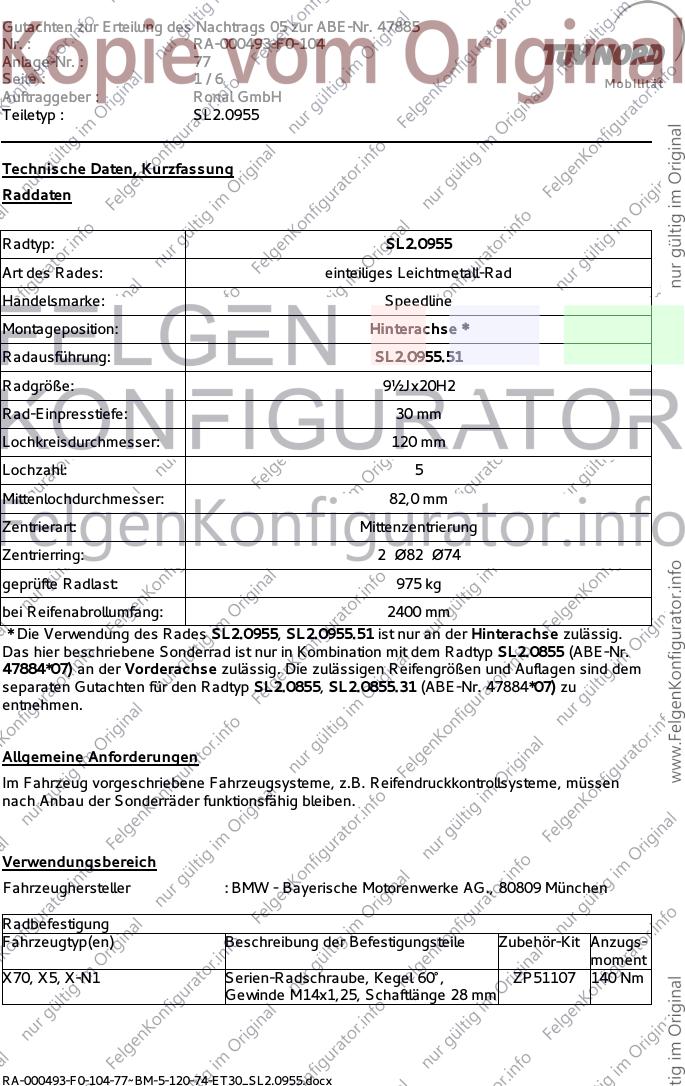

Technische Daten, Kurzfassung
Raddaten

Radtyp: SL2.0955
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Speedline
Montageposition: Hinterachse *
Radausführung: SL2.0955.51
Radgröße: 9½Jx20H2
Rad-Einpresstiefe: 30 mm
Lochkreisdurchmesser: 120 mm
Lochzahl: 5
Mittenlochdurchmesser: 82,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø82 Ø74
geprüfte Radlast: 975 kg
bei Reifenabrollumfang: 2400 mm
* Die Verwendung des Rades SL2.0955, SL2.0955.51 ist nur an der Hinterachse zulässig.
Das hier beschriebene Sonderrad ist nur in Kombination mit dem Radtyp SL2.0855 (ABE-Nr.
47884*07) an der Vorderachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem
separaten Gutachten für den Radtyp SL2.0855, SL2.0855.31 (ABE-Nr. 47884*07) zu
entnehmen.

Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.

Verwendungsbereich
Fahrzeughersteller : BMW - Bayerische Motorenwerke AG., 80809 München

Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
X70, X5, X-N1 Serien-Radschraube, Kegel 60°, ZP51107 140 Nm
Gewinde M14x1,25, Schaftlänge 28 mm

RA-000493-F0-104-77~BM-5-120-74-ET30_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 47885
Nr. : RA-000493-F0-104
Anlage-Nr. : 77
Seite : 2/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

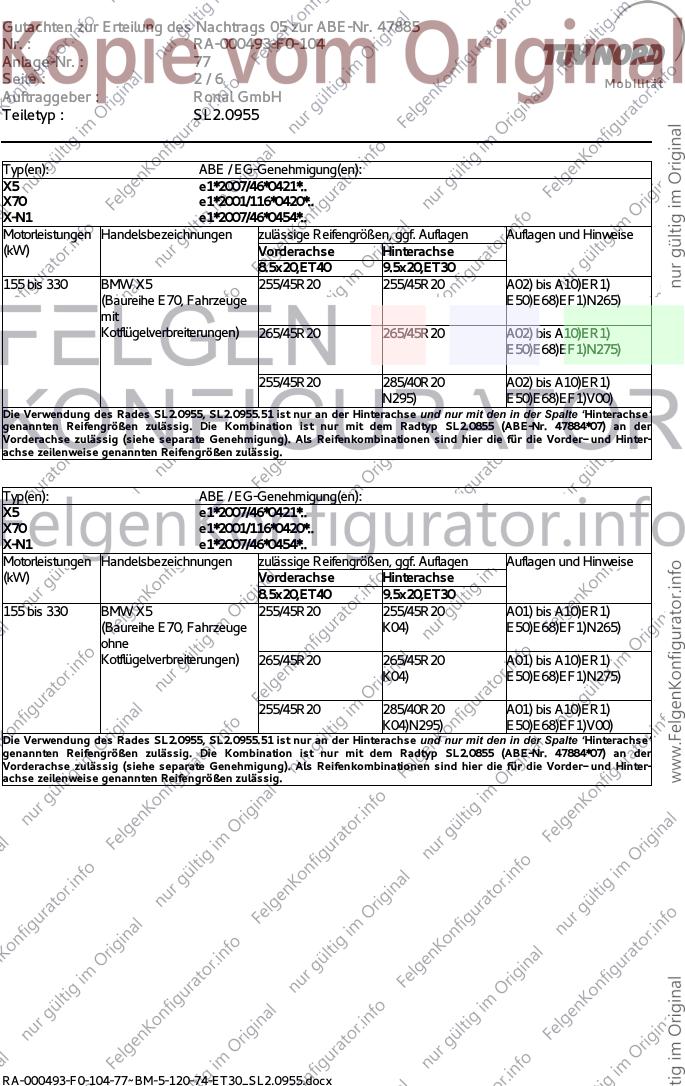

Typ(en): ABE / EG-Genehmigung(en):
X5 e1*2007/46*0421*..
X70 e1*2001/116*0420*..
X-N1 e1*2007/46*0454*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET40 9.5x20,ET30
155 bis 330 BMW X5 255/45R20 255/45R20 A02) bis A10)ER1)
(Baureihe E70, Fahrzeuge E50)E68)EF1)N265)
mit
Kotflügelverbreiterungen) 265/45R20 265/45R20 A02) bis A10)ER1)
E50)E68)EF1)N275)

255/45R20 285/40R20 A02) bis A10)ER1)
N295) E50)E68)EF1)V00)
Die Verwendung des Rades SL2.0955, SL2.0955.51 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*07) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
X5 e1*2007/46*0421*..
X70 e1*2001/116*0420*..
X-N1 e1*2007/46*0454*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET40 9.5x20,ET30
155 bis 330 BMW X5 255/45R20 255/45R20 A01) bis A10)ER1)
(Baureihe E70, Fahrzeuge K04) E50)E68)EF1)N265)
ohne
Kotflügelverbreiterungen) 265/45R20 265/45R20 A01) bis A10)ER1)
K04) E50)E68)EF1)N275)

255/45R20 285/40R20 A01) bis A10)ER1)
K04)N295) E50)E68)EF1)V00)
Die Verwendung des Rades SL2.0955, SL2.0955.51 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*07) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.

RA-000493-F0-104-77~BM-5-120-74-ET30_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 47885
Nr. : RA-000493-F0-104
Anlage-Nr. : 77
Seite : 3/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

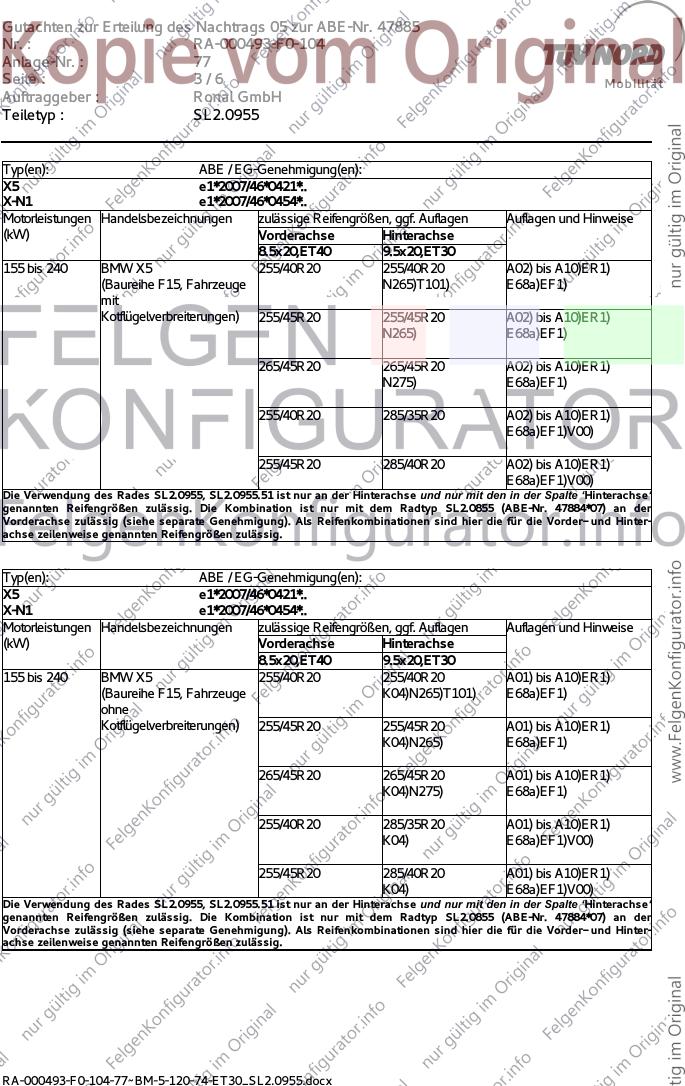

Typ(en): ABE / EG-Genehmigung(en):
X5 e1*2007/46*0421*..
X-N1 e1*2007/46*0454*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET40 9.5x20,ET30
155 bis 240 BMW X5 255/40R20 255/40R20 A02) bis A10)ER1)
(Baureihe F15, Fahrzeuge N265)T101) E68a)EF1)
mit
Kotflügelverbreiterungen) 255/45R20 255/45R20 A02) bis A10)ER1)
N265) E68a)EF1)

265/45R20 265/45R20 A02) bis A10)ER1)
N275) E68a)EF1)

255/40R20 285/35R20 A02) bis A10)ER1)
E68a)EF1)V00)

255/45R20 285/40R20 A02) bis A10)ER1)
E68a)EF1)V00)
Die Verwendung des Rades SL2.0955, SL2.0955.51 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*07) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
X5 e1*2007/46*0421*..
X-N1 e1*2007/46*0454*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET40 9.5x20,ET30
155 bis 240 BMW X5 255/40R20 255/40R20 A01) bis A10)ER1)
(Baureihe F15, Fahrzeuge K04)N265)T101) E68a)EF1)
ohne
Kotflügelverbreiterungen) 255/45R20 255/45R20 A01) bis A10)ER1)
K04)N265) E68a)EF1)

265/45R20 265/45R20 A01) bis A10)ER1)
K04)N275) E68a)EF1)

255/40R20 285/35R20 A01) bis A10)ER1)
K04) E68a)EF1)V00)

255/45R20 285/40R20 A01) bis A10)ER1)
K04) E68a)EF1)V00)
Die Verwendung des Rades SL2.0955, SL2.0955.51 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*07) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.

RA-000493-F0-104-77~BM-5-120-74-ET30_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 47885
Nr. : RA-000493-F0-104
Anlage-Nr. : 77
Seite : 4/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

Auflagen und Hinweise

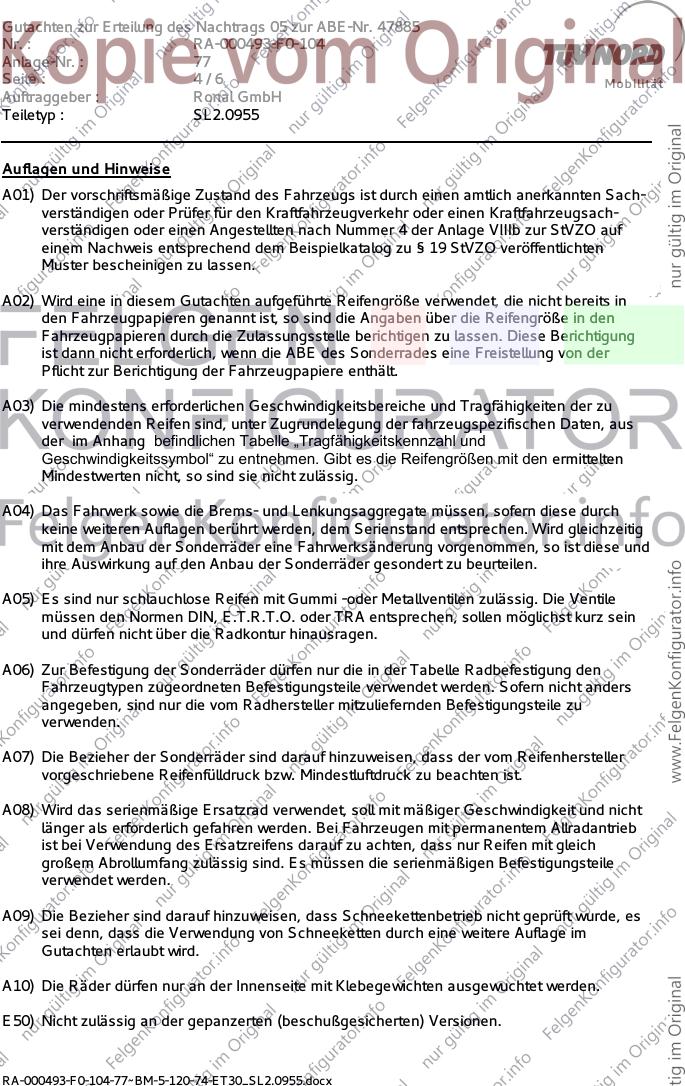

A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.

A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.

A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.

E50) Nicht zulässig an der gepanzerten (beschußgesicherten) Versionen.

RA-000493-F0-104-77~BM-5-120-74-ET30_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 47885
Nr. : RA-000493-F0-104
Anlage-Nr. : 77
Seite : 5/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

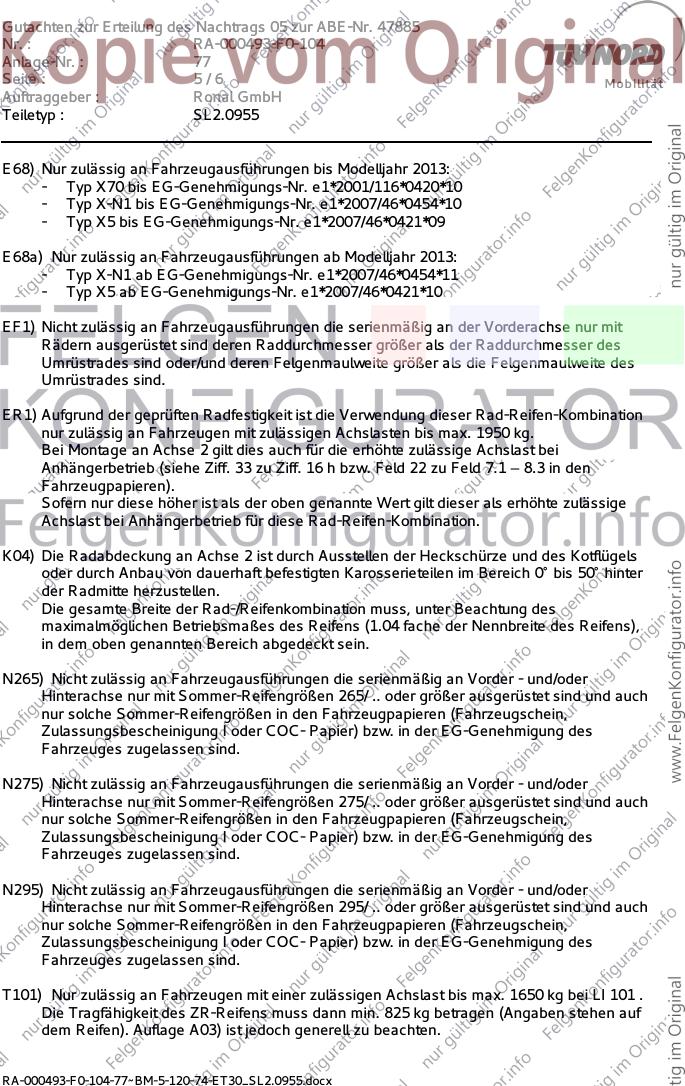

E68) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2013:
- Typ X70 bis EG-Genehmigungs-Nr. e1*2001/116*0420*10
- Typ X-N1 bis EG-Genehmigungs-Nr. e1*2007/46*0454*10
- Typ X5 bis EG-Genehmigungs-Nr. e1*2007/46*0421*09

E68a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2013:
- Typ X-N1 ab EG-Genehmigungs-Nr. e1*2007/46*0454*11
- Typ X5 ab EG-Genehmigungs-Nr. e1*2007/46*0421*10

EF1) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorderachse nur mit
Rädern ausgerüstet sind deren Raddurchmesser größer als der Raddurchmesser des
Umrüstrades sind oder/und deren Felgenmaulweite größer als die Felgenmaulweite des
Umrüstrades sind.

ER1) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-Kombination
nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1950 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.

K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

N275) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 275/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

N295) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 295/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

T101) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1650 kg bei LI 101 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 825 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.

RA-000493-F0-104-77~BM-5-120-74-ET30_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 47885
Nr. : RA-000493-F0-104
Anlage-Nr. : 77
Seite : 6/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

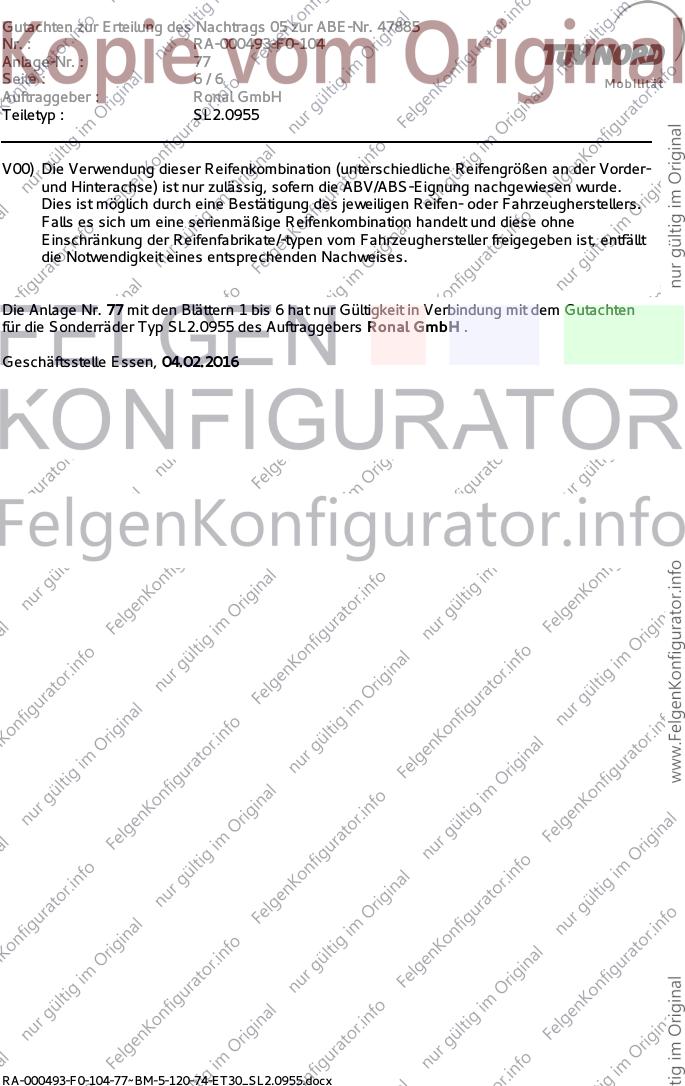

V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.

Die Anlage Nr. 77 mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ SL2.0955 des Auftraggebers Ronal GmbH .

Geschäftsstelle Essen, 04.02.2016

RA-000493-F0-104-77~BM-5-120-74-ET30_SL2.0955.docx
