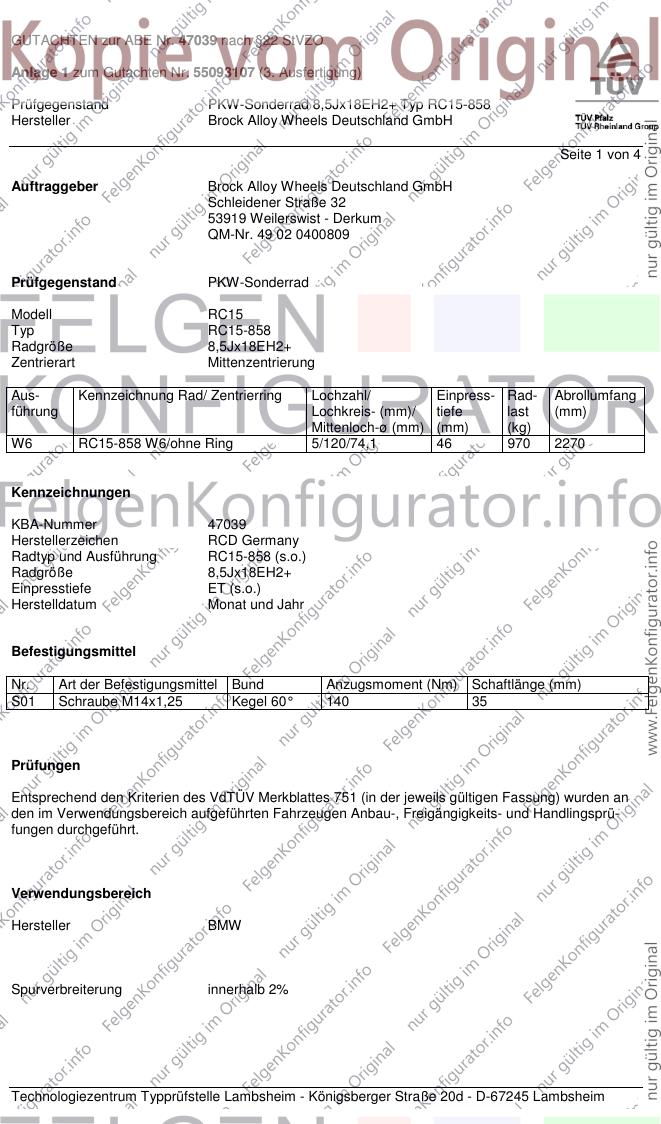

GUTACHTEN zur ABE Nr. 47039 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55093107 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18EH2+ Typ RC15-858
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 4
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell RC15
Typ RC15-858
Radgröße 8,5Jx18EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
W6 RC15-858 W6/ohne Ring 5/120/74,1 46 970 2270
Kennzeichnungen
KBA-Nummer 47039
Herstellerzeichen RCD Germany
Radtyp und Ausführung RC15-858 (s.o.)
Radgröße 8,5Jx18EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,25 Kegel 60° 140 35
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47039 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55093107 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18EH2+ Typ RC15-858
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 4

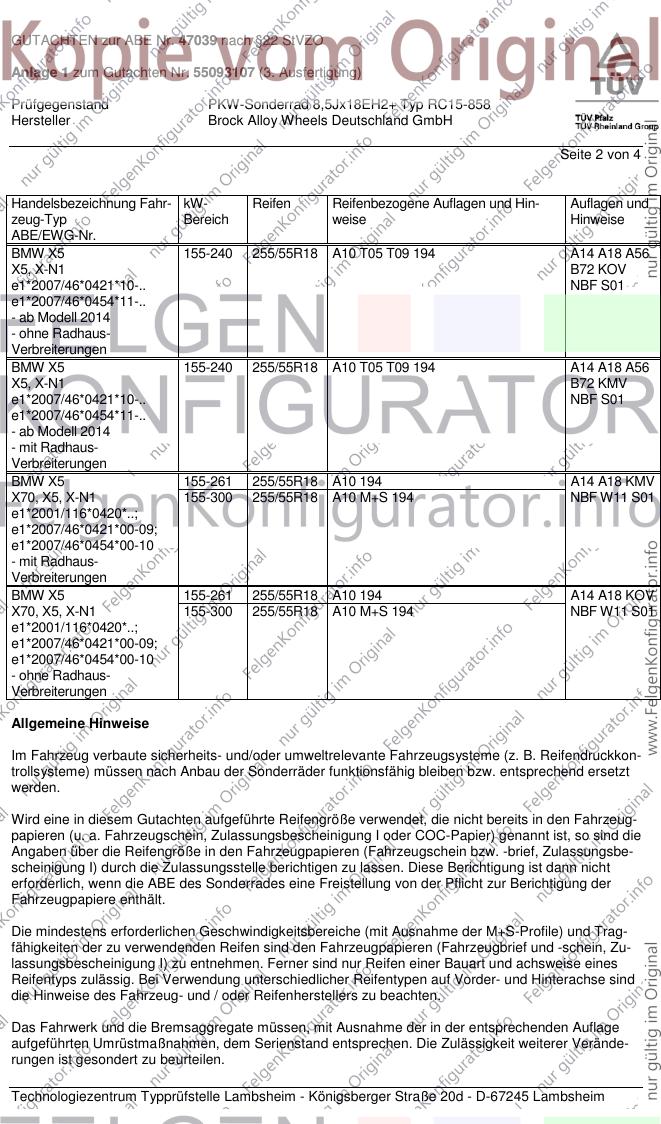

Handelsbezeichnung Fahr- kW- Reifen Reifenbezogene Auflagen und Hin- Auflagen und
zeug-Typ Bereich weise Hinweise
ABE/EWG-Nr.
BMW X5 155-240 255/55R18 A10 T05 T09 194 A14 A18 A56
X5, X-N1 B72 KOV
e1*2007/46*0421*10-.. NBF S01
e1*2007/46*0454*11-..
- ab Modell 2014
- ohne Radhaus-
Verbreiterungen
BMW X5 155-240 255/55R18 A10 T05 T09 194 A14 A18 A56
X5, X-N1 B72 KMV
e1*2007/46*0421*10-.. NBF S01
e1*2007/46*0454*11-..
- ab Modell 2014
- mit Radhaus-
Verbreiterungen
BMW X5 155-261 255/55R18 A10 194 A14 A18 KMV
X70, X5, X-N1 155-300 255/55R18 A10 M+S 194 NBF W11 S01
e1*2001/116*0420*..;
e1*2007/46*0421*00-09;
e1*2007/46*0454*00-10
- mit Radhaus-
Verbreiterungen
BMW X5 155-261 255/55R18 A10 194 A14 A18 KOV
X70, X5, X-N1 155-300 255/55R18 A10 M+S 194 NBF W11 S01
e1*2001/116*0420*..;
e1*2007/46*0421*00-09;
e1*2007/46*0454*00-10
- ohne Radhaus-
Verbreiterungen
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47039 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55093107 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18EH2+ Typ RC15-858
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 4
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
B72 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 385 mm
an Achse 1.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T09 Reifen (LI 109) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2060 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
W11 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 365mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47039 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55093107 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18EH2+ Typ RC15-858
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 4
194 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1940 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. November 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 4 und gilt für Sonderräder ab Herstellungsdatum Juli 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. November 2015
Bohlander 00238849.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

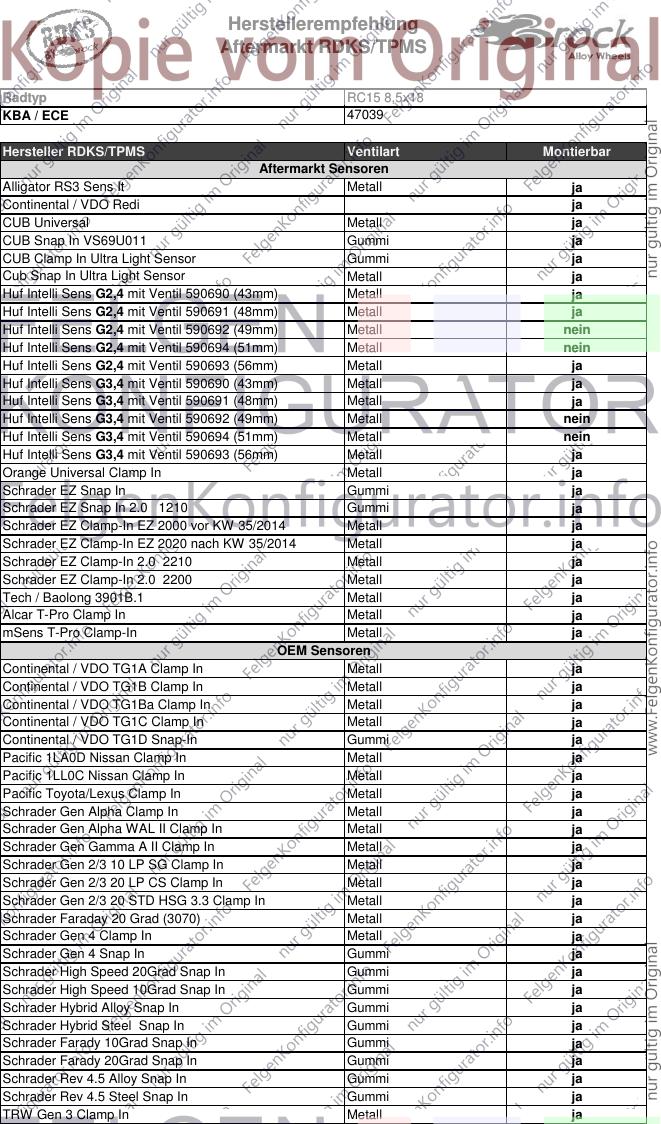

Herstellerempfehlung
Aftermarkt RDKS/TPMS
Radtyp RC15 8,5x18
KBA / ECE 47039
Hersteller RDKS/TPMS Ventilart Montierbar
Aftermarkt Sensoren
Alligator RS3 Sens It Metall ja
Continental / VDO Redi ja
CUB Universal Metall ja
CUB Snap In VS69U011 Gummi ja
CUB Clamp In Ultra Light Sensor Gummi ja
Cub Snap In Ultra Light Sensor Metall ja
Huf Intelli Sens G2,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590693 (56mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590693 (56mm) Metall ja
Orange Universal Clamp In Metall ja
Schrader EZ Snap In Gummi ja
Schrader EZ Snap In 2.0 1210 Gummi ja
Schrader EZ Clamp-In EZ 2000 vor KW 35/2014 Metall ja
Schrader EZ Clamp-In EZ 2020 nach KW 35/2014 Metall ja
Schrader EZ Clamp-In 2.0 2210 Metall ja
Schrader EZ Clamp-In 2.0 2200 Metall ja
Tech / Baolong 3901B.1 Metall ja
Alcar T-Pro Clamp In Metall ja
mSens T-Pro Clamp-In Metall ja
OEM Sensoren
Continental / VDO TG1A Clamp In Metall ja
Continental / VDO TG1B Clamp In Metall ja
Continental / VDO TG1Ba Clamp In Metall ja
Continental / VDO TG1C Clamp In Metall ja
Continental / VDO TG1D Snap-In Gummi ja
Pacific 1LA0D Nissan Clamp In Metall ja
Pacific 1LL0C Nissan Clamp In Metall ja
Pacific Toyota/Lexus Clamp In Metall ja
Schrader Gen Alpha Clamp In Metall ja
Schrader Gen Alpha WAL II Clamp In Metall ja
Schrader Gen Gamma A II Clamp In Metall ja
Schrader Gen 2/3 10 LP SG Clamp In Metall ja
Schrader Gen 2/3 20 LP CS Clamp In Metall ja
Schrader Gen 2/3 20 STD HSG 3.3 Clamp In Metall ja
Schrader Faraday 20 Grad (3070) Metall ja
Schrader Gen 4 Clamp In Metall ja
Schrader Gen 4 Snap In Gummi ja
Schrader High Speed 20Grad Snap In Gummi ja
Schrader High Speed 10Grad Snap In Gummi ja
Schrader Hybrid Alloy Snap In Gummi ja
Schrader Hybrid Steel Snap In Gummi ja
Schrader Farady 10Grad Snap In Gummi ja
Schrader Farady 20Grad Snap In Gummi ja
Schrader Rev 4.5 Alloy Snap In Gummi ja
Schrader Rev 4.5 Steel Snap In Gummi ja
TRW Gen 3 Clamp In Metall ja
TRW LCCI Clamp In Metall ja
*zulässige Höchstgeschwindigkeit lt. Hersteller 185km/h
Die angegebenen RDK Sensoren sind auf der oben genannten Felge freigegeben.
Für die Bereitstellung der Software sind die einzelnen Hersteller verantwortlich.
