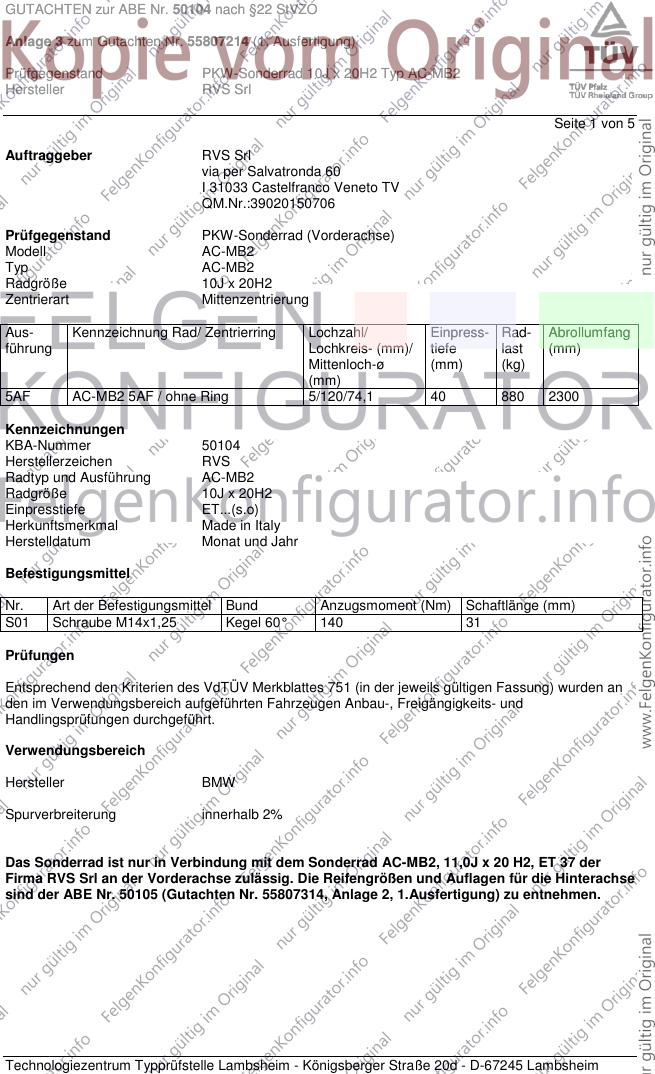

GUTACHTEN zur ABE Nr. 50104 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55807214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10J x 20H2 Typ AC-MB2
Hersteller RVS Srl
Seite 1 von 5
Auftraggeber RVS Srl
via per Salvatronda 60
I 31033 Castelfranco Veneto TV
QM.Nr.:39020150706
Prüfgegenstand PKW-Sonderrad (Vorderachse)
Modell AC-MB2
Typ AC-MB2
Radgröße 10J x 20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5AF AC-MB2 5AF / ohne Ring 5/120/74,1 40 880 2300
Kennzeichnungen
KBA-Nummer 50104
Herstellerzeichen RVS
Radtyp und Ausführung AC-MB2
Radgröße 10J x 20H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,25 Kegel 60° 140 31
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Das Sonderrad ist nur in Verbindung mit dem Sonderrad AC-MB2, 11,0J x 20 H2, ET 37 der
Firma RVS Srl an der Vorderachse zulässig. Die Reifengrößen und Auflagen für die Hinterachse
sind der ABE Nr. 50105 (Gutachten Nr. 55807314, Anlage 2, 1.Ausfertigung) zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50104 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55807214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10J x 20H2 Typ AC-MB2
Hersteller RVS Srl
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X5 155-330 265/40R20 R02 T00 T04 176 A12 A14 A18
X5, X-N1 155-330 275/40R20 R02 T02 T06 176 A56 KMV
e1*2007/46*0421*10-.. NBF V20 VA1
e1*2007/46*0454*11-.. S01
- ab Modell 2014
BMW X5 155-330 265/40R20 K1a K1b R02 T00 T04 176 A01 A12 A14
X5, X-N1 155-330 275/40R20 K1a K1b R02 T02 T06 176 A18 A56 KOV
e1*2007/46*0421*10-.. NBF V20 VA1
e1*2007/46*0454*11-.. S01
- ab Modell 2014
BMW X5 155 - 330 275/40R20 R02 T02 T06 176 A12 A14 A18
X70, X5, X-N1 KMV NBF
e1*2001/116*0420*..; V20 VA1 S01
e1*2007/46*
0421*00-09;
e1*2007/46*
0454*00-10
- mit Radhaus-
Verbreiterungen
BMW X5 155 - 330 275/40R20 K1c R02 T02 T06 176 A01 A12 A14
X70, X5, X-N1 A18 KOV
e1*2001/116*0420*..; NBF V20 VA1
e1*2007/46* S01
0421*00-09;
e1*2007/46*
0454*00-10
- ohne Radhaus-
Verbreiterungen
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

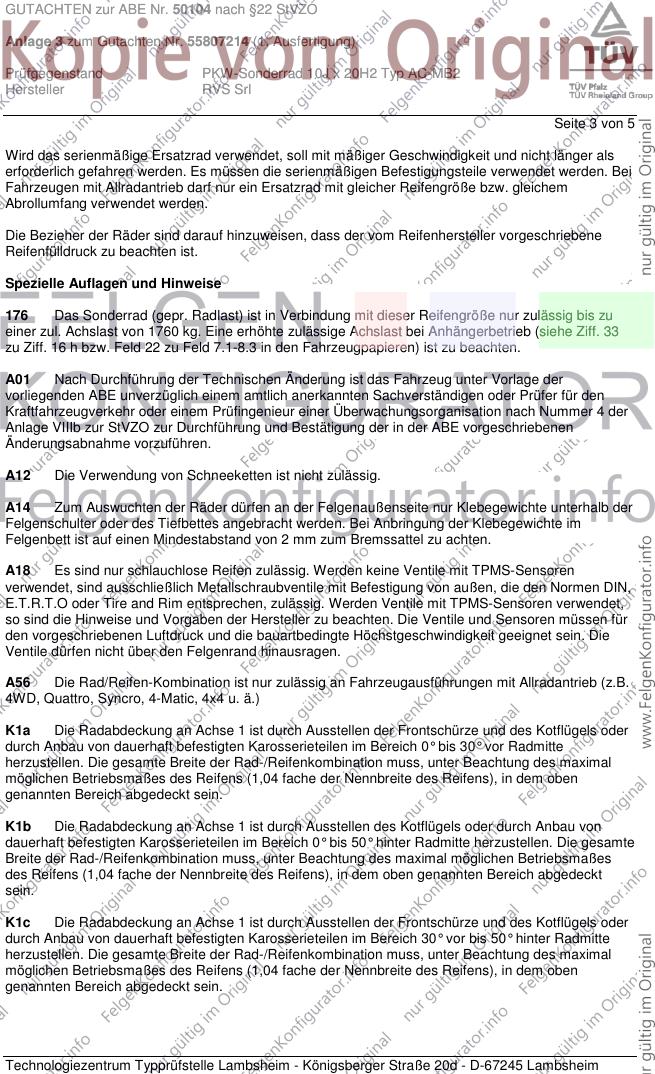

GUTACHTEN zur ABE Nr. 50104 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55807214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10J x 20H2 Typ AC-MB2
Hersteller RVS Srl
Seite 3 von 5
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
176 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1760 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50104 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55807214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10J x 20H2 Typ AC-MB2
Hersteller RVS Srl
Seite 4 von 5
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T06 Reifen (LI 106) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1900 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 275/35R20 305/30R20
Nr. 18 275/40R20 315/35R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VA1 Die Sonderräder sind nur an der Vorderachse zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

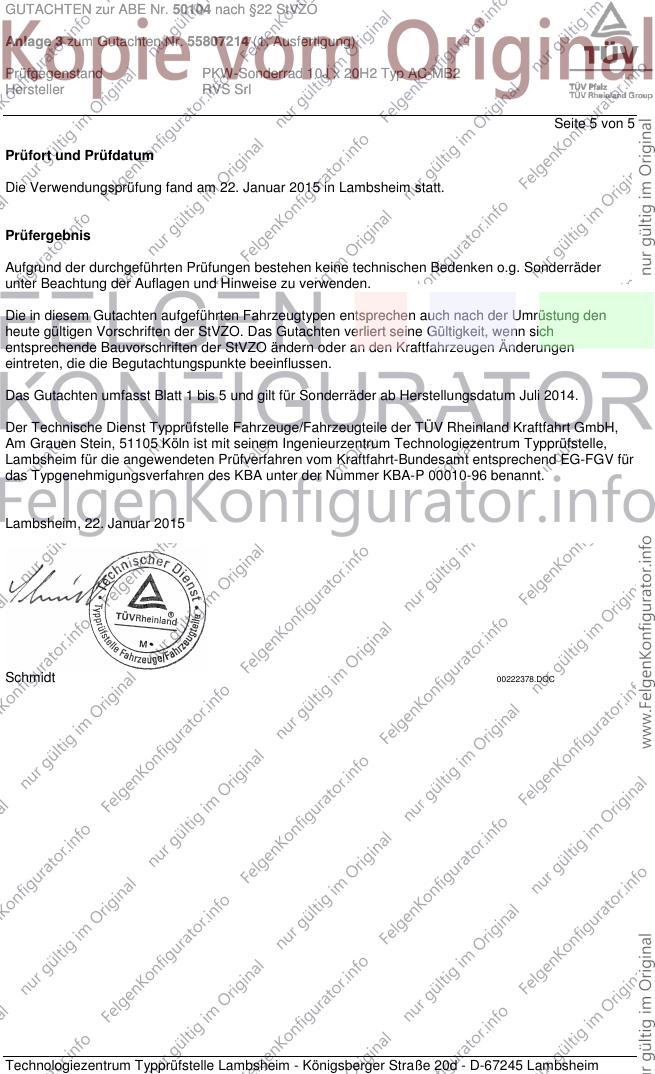

GUTACHTEN zur ABE Nr. 50104 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55807214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10J x 20H2 Typ AC-MB2
Hersteller RVS Srl
Seite 5 von 5
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. Januar 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum Juli 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. Januar 2015
Schmidt 00222378.DOC
