Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48923
Nr. : RA-000714-D0-104
Anlage-Nr. : 32
Seite : 1/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL3.1905

Technische Daten, Kurzfassung
Raddaten

Radtyp: SL3.1905
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Speedline
Montageposition: Vorderachse *
Radausführung: SL3.1905.21
Radgröße: 9Jx21H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 120 mm
Lochzahl: 5
Mittenlochdurchmesser: 82,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø82 Ø74
geprüfte Radlast: 1000 kg
bei Reifenabrollumfang: 2420 mm
* Die Verwendung des Rades SL3.1905, SL3.1905.21 ist nur an der Vorderachse zulässig.
Das hier beschriebene Sonderrad ist nur in Kombination mit dem Radtyp SL3.1155 (ABE-Nr.
48922*03) an der Hinterachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem
separaten Gutachten für den Radtyp SL3.1155, SL3.1155.11 (ABE-Nr. 48922*03) zu
entnehmen.

Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.

Verwendungsbereich

Fahrzeughersteller : Bayerische Motorenwerke AG., 80809 München

Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
X5, X6, X70, X-N1 Serien-Radschraube, Kegel 60°, ZP51107 140 Nm
Gewinde M14x1,25, Schaftlänge 28 mm

RA-000714-D0-104-32~BM-5-120-74-ET35_SL3.1905.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48923
Nr. : RA-000714-D0-104
Anlage-Nr. : 32
Seite : 2/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL3.1905

Typ(en): ABE / EG-Genehmigung(en):
X5 e1*2007/46*0421*..
X70 e1*2001/116*0420*..
X-N1 e1*2007/46*0454*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9.0x21,ET35 10.5x21,ET38
155 bis 330 BMW X5 265/40R21 265/40R21 A01) bis A10)B54)
(Baureihe E70, Fahrzeuge K01) E50)E68)ER1)N275)
ohne
Kotflügelverbreiterungen) 255/40R21 285/35R21 A01) bis A10)B54)
K03)N265) E50)E68)ER1)V00)

255/40R21 295/35R21 A01) bis A10)B54)
K03)N265) E50)E68)ER1)V00)

265/40R21 295/35R21 A01) bis A10)B54)
K01)N275) E50)E68)ER1)V00)
Die Verwendung des Rades SL3.1905, SL3.1905.21 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL3.1155 (ABE-Nr. 48922*03) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
X5 e1*2007/46*0421*..
X70 e1*2001/116*0420*..
X-N1 e1*2007/46*0454*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9.0x21,ET35 10.5x21,ET38
155 bis 330 BMW X5 265/40R21 265/40R21 A02) bis A10)B54)
(Baureihe E70, Fahrzeuge E50)E68)ER1)N275)
mit
Kotflügelverbreiterungen) 255/40R21 285/35R21 A02) bis A10)B54)
N265) E50)E68)ER1)V00)

255/40R21 295/35R21 A02) bis A10)B54)
N265) E50)E68)ER1)V00)

265/40R21 295/35R21 A02) bis A10)B54)
N275) E50)E68)ER1)V00)
Die Verwendung des Rades SL3.1905, SL3.1905.21 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL3.1155 (ABE-Nr. 48922*03) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.

RA-000714-D0-104-32~BM-5-120-74-ET35_SL3.1905.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48923
Nr. : RA-000714-D0-104
Anlage-Nr. : 32
Seite : 3/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL3.1905

Typ(en): ABE / EG-Genehmigung(en):
X5 e1*2007/46*0421*..
X-N1 e1*2007/46*0454*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9.0x21,ET35 10.5x21,ET38
155 bis 330 BMW X5 265/35R21 265/35R21 A02) bis A10)
(Baureihe F15, Fahrzeuge E68a)ER1)
mit
Kotflügelverbreiterungen) 265/40R21 265/40R21 A02) bis A10)
E68a)ER1)

275/35R21 275/35R21 A02) bis A10)
E68a)ER1)

255/35R21 295/30R21 A02) bis A10)
E68a)ER1)V00)

255/40R21 285/35R21 A02) bis A10)
E68a)ER1)V00)

265/35R21 305/30R21 A02) bis A10)
E68a)ER1)V00)
Die Verwendung des Rades SL3.1905, SL3.1905.21 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL3.1155 (ABE-Nr. 48922*03) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
X5 e1*2007/46*0421*..
X-N1 e1*2007/46*0454*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9.0x21,ET35 10.5x21,ET38
155 bis 330 BMW X5 265/35R21 265/35R21 A01) bis A10)
(Baureihe F15, Fahrzeuge K01) E68a)ER1)
ohne
Kotflügelverbreiterungen) 265/40R21 265/40R21 A01) bis A10)
K01) E68a)ER1)

275/35R21 275/35R21 A01) bis A10)
K01) E68a)ER1)

255/35R21 295/30R21 A02) bis A10)
E68a)ER1)V00)

255/40R21 285/35R21 A02) bis A10)
E68a)ER1)V00)

265/35R21 305/30R21 A01) bis A10)
K01) E68a)ER1)V00)
Die Verwendung des Rades SL3.1905, SL3.1905.21 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL3.1155 (ABE-Nr. 48922*03) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.

RA-000714-D0-104-32~BM-5-120-74-ET35_SL3.1905.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48923
Nr. : RA-000714-D0-104
Anlage-Nr. : 32
Seite : 4/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL3.1905

Typ(en): ABE / EG-Genehmigung(en):
X6 e1*2007/46*0412*..
X-N1 e1*2007/46*0454*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9.0x21,ET35 10.5x21,ET38
155 bis 330 BMW X6 255/35R21 295/30R21 A02) bis A10)
(Baureihe F16) E69a)ER1)V00)

255/40R21 285/35R21 A02) bis A10)
E69a)ER1)V00)

265/35R21 305/30R21 A02) bis A10)
E69a)ER1)V00)

Die Verwendung des Rades SL3.1905, SL3.1905.21 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL3.1155 (ABE-Nr. 48922*03) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.

RA-000714-D0-104-32~BM-5-120-74-ET35_SL3.1905.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48923
Nr. : RA-000714-D0-104
Anlage-Nr. : 32

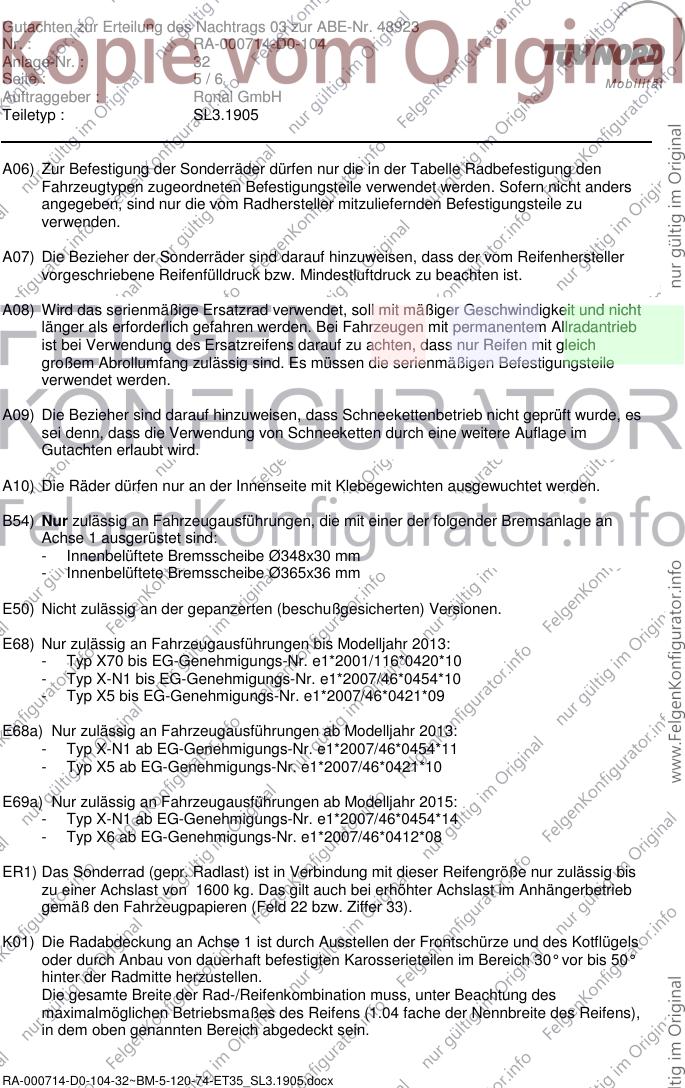

Seite : 5/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL3.1905

A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.

A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.

B54) Nur zulässig an Fahrzeugausführungen, die mit einer der folgender Bremsanlage an
Achse 1 ausgerüstet sind:
- Innenbelüftete Bremsscheibe Ø348x30 mm
- Innenbelüftete Bremsscheibe Ø365x36 mm

E50) Nicht zulässig an der gepanzerten (beschußgesicherten) Versionen.

E68) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2013:
- Typ X70 bis EG-Genehmigungs-Nr. e1*2001/116*0420*10
- Typ X-N1 bis EG-Genehmigungs-Nr. e1*2007/46*0454*10
- Typ X5 bis EG-Genehmigungs-Nr. e1*2007/46*0421*09

E68a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2013:
- Typ X-N1 ab EG-Genehmigungs-Nr. e1*2007/46*0454*11
- Typ X5 ab EG-Genehmigungs-Nr. e1*2007/46*0421*10

E69a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2015:
- Typ X-N1 ab EG-Genehmigungs-Nr. e1*2007/46*0454*14
- Typ X6 ab EG-Genehmigungs-Nr. e1*2007/46*0412*08

ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1600 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).

K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

RA-000714-D0-104-32~BM-5-120-74-ET35_SL3.1905.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48923
Nr. : RA-000714-D0-104
Anlage-Nr. : 32
Seite : 6/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL3.1905

K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

N275) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 275/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.

Die Anlage Nr. 32 mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ SL3.1905 des Auftraggebers Ronal GmbH .

Geschäftsstelle Essen, 14.01.2015

RA-000714-D0-104-32~BM-5-120-74-ET35_SL3.1905.docx
