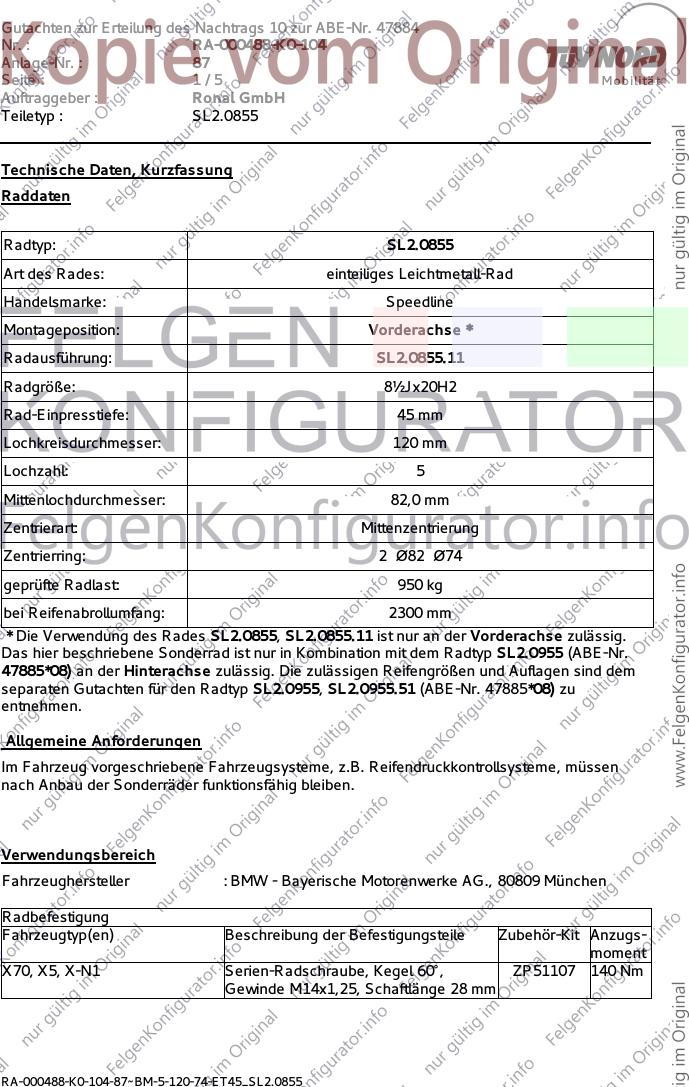

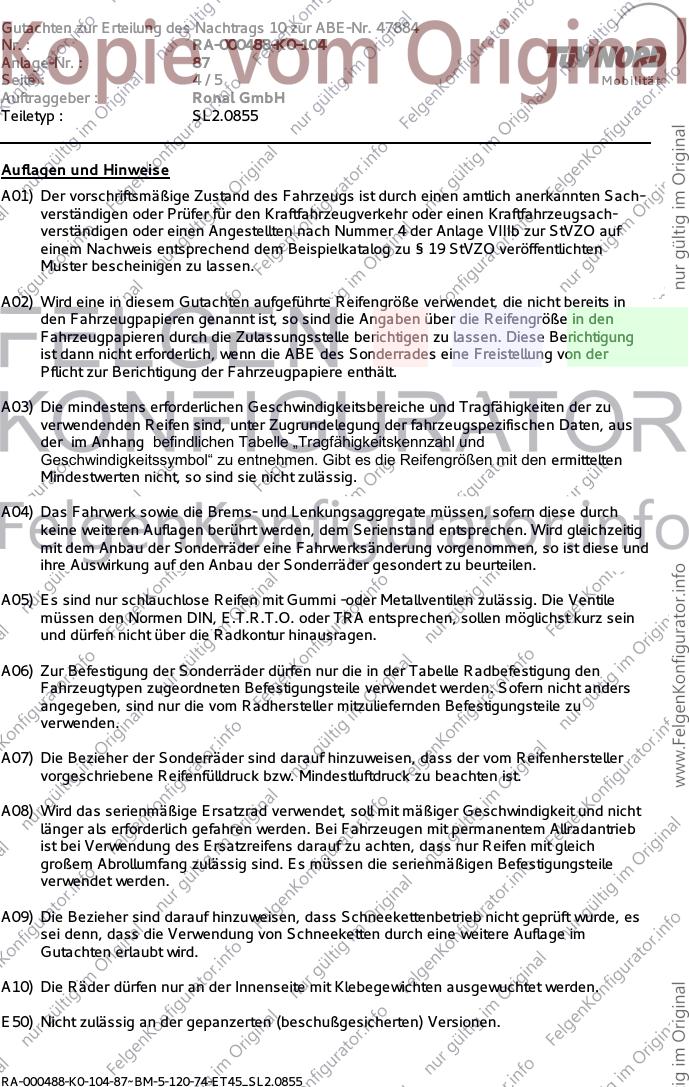

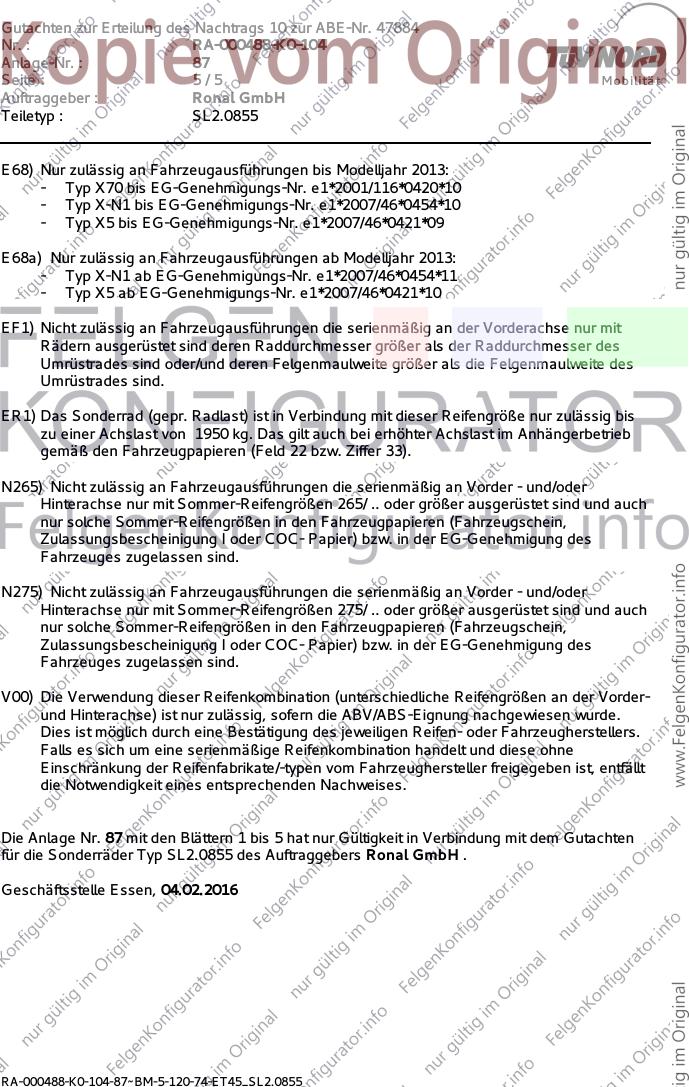

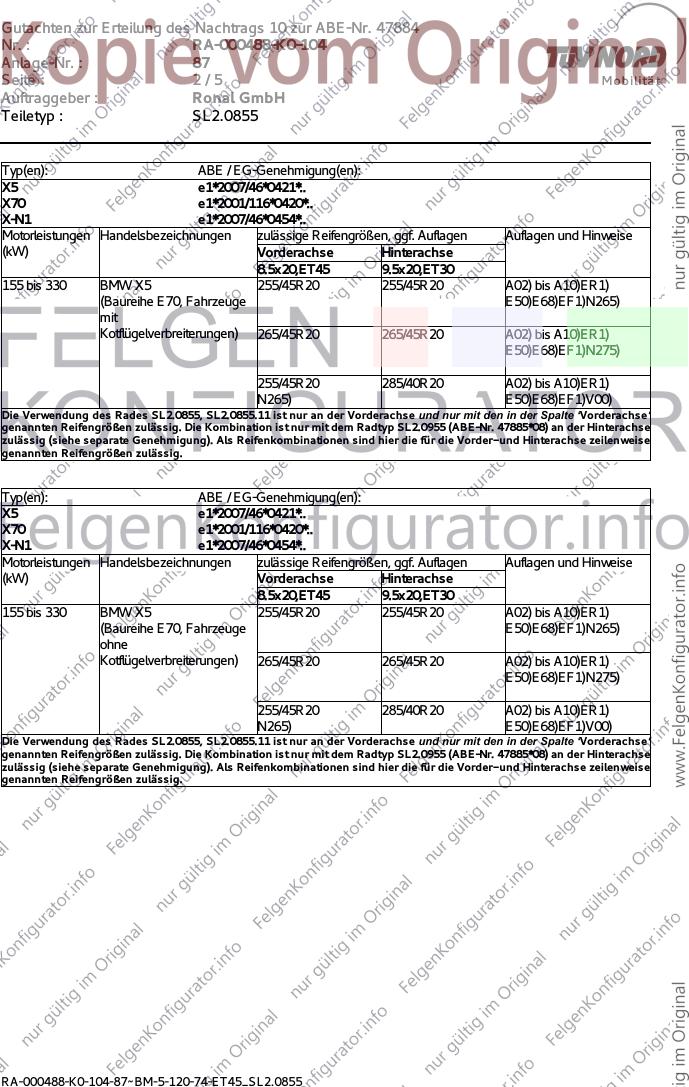

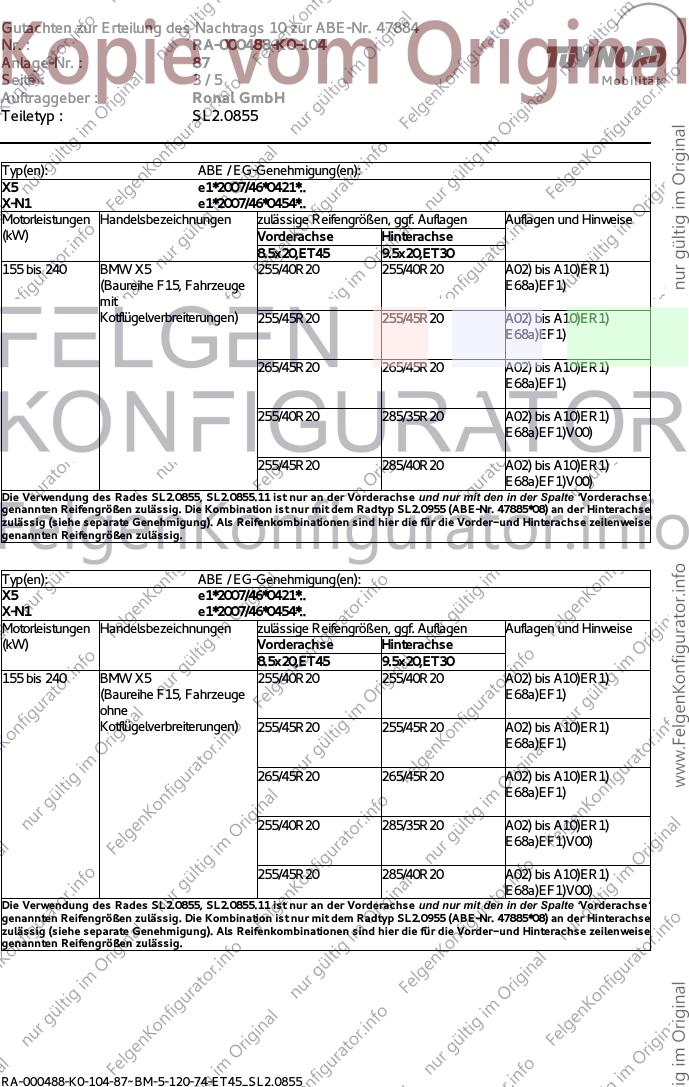

Gutachten zur Erteilung des Nachtrags 10 zur ABE-Nr. 47884
Nr. : RA-000488-K0-104
Anlage-Nr. : 87
Seite : 1/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855

Technische Daten, Kurzfassung
Raddaten

Radtyp: SL2.0855
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Speedline
Montageposition: Vorderachse *
Radausführung: SL2.0855.11
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 120 mm
Lochzahl: 5
Mittenlochdurchmesser: 82,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø82 Ø74
geprüfte Radlast: 950 kg
bei Reifenabrollumfang: 2300 mm
* Die Verwendung des Rades SL2.0855, SL2.0855.11 ist nur an der Vorderachse zulässig.
Das hier beschriebene Sonderrad ist nur in Kombination mit dem Radtyp SL2.0955 (ABE-Nr.
47885*08) an der Hinterachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem
separaten Gutachten für den Radtyp SL2.0955, SL2.0955.51 (ABE-Nr. 47885*08) zu
entnehmen.

Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.

Verwendungsbereich
Fahrzeughersteller : BMW - Bayerische Motorenwerke AG., 80809 München

Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
X70, X5, X-N1 Serien-Radschraube, Kegel 60°, ZP51107 140 Nm
Gewinde M14x1,25, Schaftlänge 28 mm

RA-000488-K0-104-87~BM-5-120-74-ET45_SL2.0855
Gutachten zur Erteilung des Nachtrags 10 zur ABE-Nr. 47884
Nr. : RA-000488-K0-104
Anlage-Nr. : 87
Seite : 2/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855

Typ(en): ABE / EG-Genehmigung(en):
X5 e1*2007/46*0421*..
X70 e1*2001/116*0420*..
X-N1 e1*2007/46*0454*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET45 9.5x20,ET30
155 bis 330 BMW X5 255/45R20 255/45R20 A02) bis A10)ER1)
(Baureihe E70, Fahrzeuge E50)E68)EF1)N265)
mit
Kotflügelverbreiterungen) 265/45R20 265/45R20 A02) bis A10)ER1)
E50)E68)EF1)N275)

255/45R20 285/40R20 A02) bis A10)ER1)
N265) E50)E68)EF1)V00)
Die Verwendung des Rades SL2.0855, SL2.0855.11 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0955 (ABE-Nr. 47885*08) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
X5 e1*2007/46*0421*..
X70 e1*2001/116*0420*..
X-N1 e1*2007/46*0454*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET45 9.5x20,ET30
155 bis 330 BMW X5 255/45R20 255/45R20 A02) bis A10)ER1)
(Baureihe E70, Fahrzeuge E50)E68)EF1)N265)
ohne
Kotflügelverbreiterungen) 265/45R20 265/45R20 A02) bis A10)ER1)
E50)E68)EF1)N275)

255/45R20 285/40R20 A02) bis A10)ER1)
N265) E50)E68)EF1)V00)
Die Verwendung des Rades SL2.0855, SL2.0855.11 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0955 (ABE-Nr. 47885*08) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

RA-000488-K0-104-87~BM-5-120-74-ET45_SL2.0855
Gutachten zur Erteilung des Nachtrags 10 zur ABE-Nr. 47884
Nr. : RA-000488-K0-104
Anlage-Nr. : 87
Seite : 3/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855

Typ(en): ABE / EG-Genehmigung(en):
X5 e1*2007/46*0421*..
X-N1 e1*2007/46*0454*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET45 9.5x20,ET30
155 bis 240 BMW X5 255/40R20 255/40R20 A02) bis A10)ER1)
(Baureihe F15, Fahrzeuge E68a)EF1)
mit
Kotflügelverbreiterungen) 255/45R20 255/45R20 A02) bis A10)ER1)
E68a)EF1)

265/45R20 265/45R20 A02) bis A10)ER1)
E68a)EF1)

255/40R20 285/35R20 A02) bis A10)ER1)
E68a)EF1)V00)

255/45R20 285/40R20 A02) bis A10)ER1)
E68a)EF1)V00)
Die Verwendung des Rades SL2.0855, SL2.0855.11 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0955 (ABE-Nr. 47885*08) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
X5 e1*2007/46*0421*..
X-N1 e1*2007/46*0454*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET45 9.5x20,ET30
155 bis 240 BMW X5 255/40R20 255/40R20 A02) bis A10)ER1)
(Baureihe F15, Fahrzeuge E68a)EF1)
ohne
Kotflügelverbreiterungen) 255/45R20 255/45R20 A02) bis A10)ER1)
E68a)EF1)

265/45R20 265/45R20 A02) bis A10)ER1)
E68a)EF1)

255/40R20 285/35R20 A02) bis A10)ER1)
E68a)EF1)V00)

255/45R20 285/40R20 A02) bis A10)ER1)
E68a)EF1)V00)
Die Verwendung des Rades SL2.0855, SL2.0855.11 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0955 (ABE-Nr. 47885*08) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

RA-000488-K0-104-87~BM-5-120-74-ET45_SL2.0855
Gutachten zur Erteilung des Nachtrags 10 zur ABE-Nr. 47884
Nr. : RA-000488-K0-104
Anlage-Nr. : 87
Seite : 4/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.

A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.

A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.

E50) Nicht zulässig an der gepanzerten (beschußgesicherten) Versionen.

RA-000488-K0-104-87~BM-5-120-74-ET45_SL2.0855
Gutachten zur Erteilung des Nachtrags 10 zur ABE-Nr. 47884
Nr. : RA-000488-K0-104
Anlage-Nr. : 87
Seite : 5/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855

E68) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2013:
- Typ X70 bis EG-Genehmigungs-Nr. e1*2001/116*0420*10
- Typ X-N1 bis EG-Genehmigungs-Nr. e1*2007/46*0454*10
- Typ X5 bis EG-Genehmigungs-Nr. e1*2007/46*0421*09

E68a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2013:
- Typ X-N1 ab EG-Genehmigungs-Nr. e1*2007/46*0454*11
- Typ X5 ab EG-Genehmigungs-Nr. e1*2007/46*0421*10

EF1) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorderachse nur mit
Rädern ausgerüstet sind deren Raddurchmesser größer als der Raddurchmesser des
Umrüstrades sind oder/und deren Felgenmaulweite größer als die Felgenmaulweite des
Umrüstrades sind.

ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1950 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).

N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

N275) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 275/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.

Die Anlage Nr. 87 mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ SL2.0855 des Auftraggebers Ronal GmbH .

Geschäftsstelle Essen, 04.02.2016
