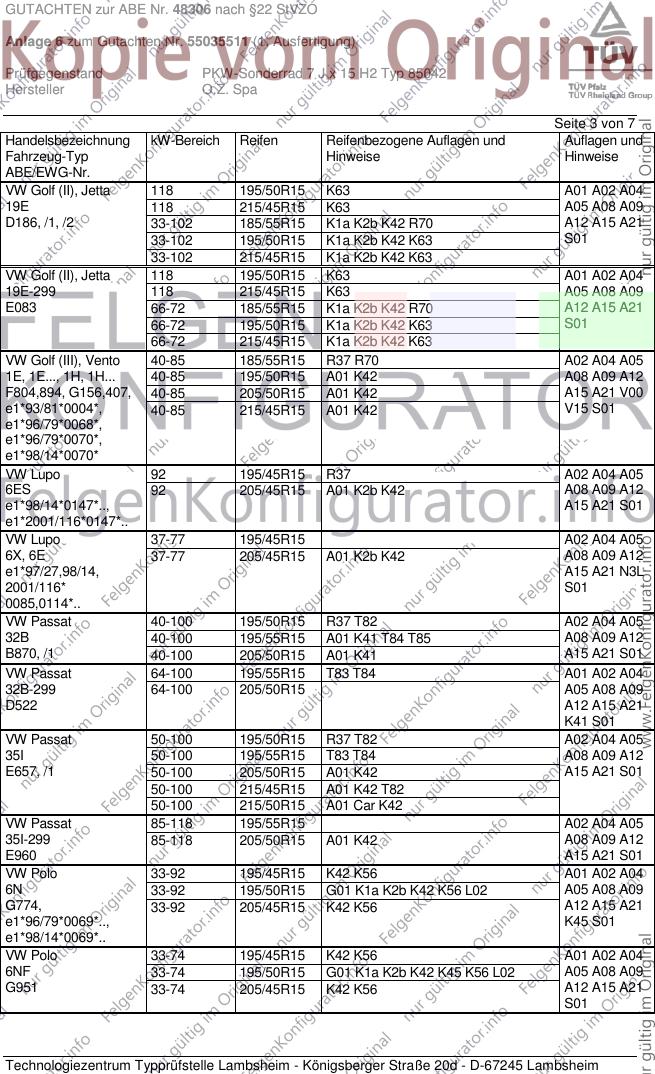

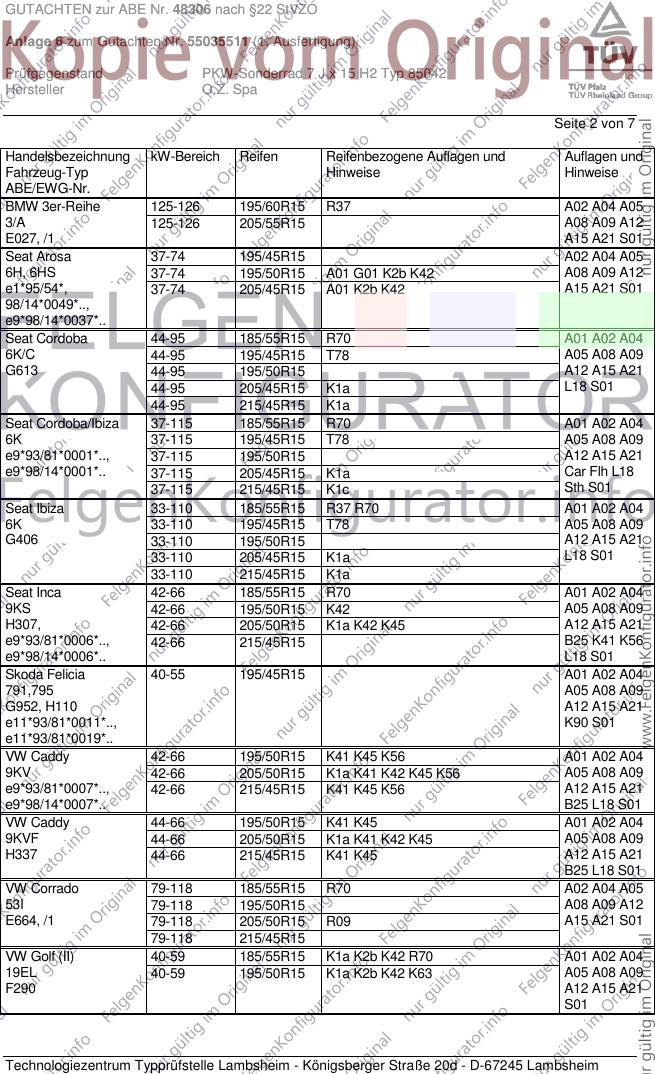

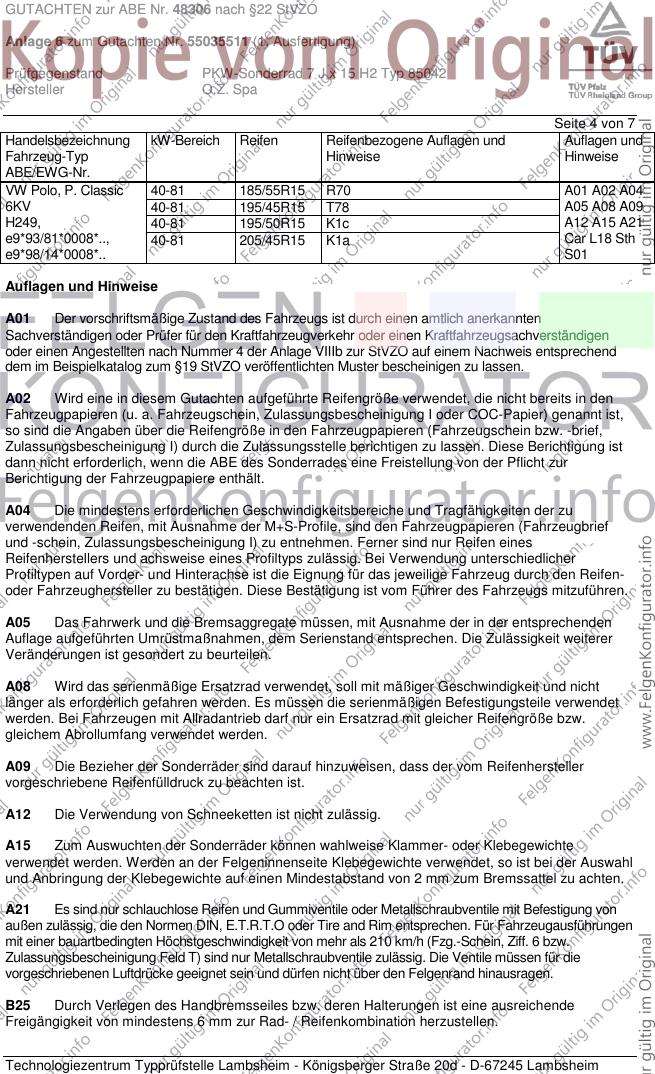

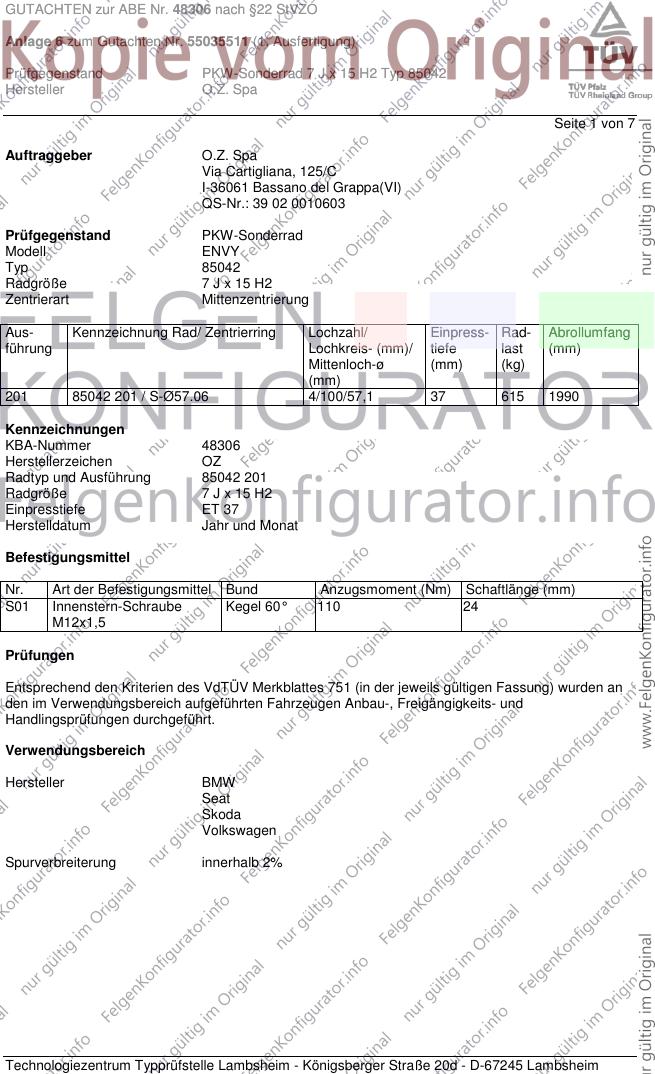

GUTACHTEN zur ABE Nr. 48306 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55035511 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 85042
Hersteller O.Z. Spa
Seite 1 von 7
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell ENVY
Typ 85042
Radgröße 7 J x 15 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
201 85042 201 / S-Ø57.06 4/100/57,1 37 615 1990
Kennzeichnungen
KBA-Nummer 48306
Herstellerzeichen OZ
Radtyp und Ausführung 85042 201
Radgröße 7 J x 15 H2
Einpresstiefe ET 37
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Innenstern-Schraube Kegel 60° 110 24
M12x1,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48306 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55035511 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 85042
Hersteller O.Z. Spa
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 125-126 195/60R15 R37 A02 A04 A05
3/A 125-126 205/55R15 A08 A09 A12
E027, /1 A15 A21 S01
Seat Arosa 37-74 195/45R15 A02 A04 A05
6H, 6HS 37-74 195/50R15 A01 G01 K2b K42 A08 A09 A12
e1*95/54*, 37-74 205/45R15 A01 K2b K42 A15 A21 S01
98/14*0049*..,
e9*98/14*0037*..
Seat Cordoba 44-95 185/55R15 R70 A01 A02 A04
6K/C 44-95 195/45R15 T78 A05 A08 A09
G613 44-95 195/50R15 A12 A15 A21
44-95 205/45R15 K1a L18 S01
44-95 215/45R15 K1a
Seat Cordoba/Ibiza 37-115 185/55R15 R70 A01 A02 A04
6K 37-115 195/45R15 T78 A05 A08 A09
e9*93/81*0001*.., 37-115 195/50R15 A12 A15 A21
e9*98/14*0001*.. 37-115 205/45R15 K1a Car Flh L18
37-115 215/45R15 K1c Sth S01
Seat Ibiza 33-110 185/55R15 R37 R70 A01 A02 A04
6K 33-110 195/45R15 T78 A05 A08 A09
G406 33-110 195/50R15 A12 A15 A21
33-110 205/45R15 K1a L18 S01
33-110 215/45R15 K1a
Seat Inca 42-66 185/55R15 R70 A01 A02 A04
9KS 42-66 195/50R15 K42 A05 A08 A09
H307, 42-66 205/50R15 K1a K42 K45 A12 A15 A21
e9*93/81*0006*.., 42-66 215/45R15 B25 K41 K56
e9*98/14*0006*.. L18 S01
Skoda Felicia 40-55 195/45R15 A01 A02 A04
791,795 A05 A08 A09
G952, H110 A12 A15 A21
e11*93/81*0011*.., K90 S01
e11*93/81*0019*..
VW Caddy 42-66 195/50R15 K41 K45 K56 A01 A02 A04
9KV 42-66 205/50R15 K1a K41 K42 K45 K56 A05 A08 A09
e9*93/81*0007*.., 42-66 215/45R15 K41 K45 K56 A12 A15 A21
e9*98/14*0007*.. B25 L18 S01
VW Caddy 44-66 195/50R15 K41 K45 A01 A02 A04
9KVF 44-66 205/50R15 K1a K41 K42 K45 A05 A08 A09
H337 44-66 215/45R15 K41 K45 A12 A15 A21
B25 L18 S01
VW Corrado 79-118 185/55R15 R70 A02 A04 A05
53I 79-118 195/50R15 A08 A09 A12
E664, /1 79-118 205/50R15 R09 A15 A21 S01
79-118 215/45R15
VW Golf (II) 40-59 185/55R15 K1a K2b K42 R70 A01 A02 A04
19EL 40-59 195/50R15 K1a K2b K42 K63 A05 A08 A09
F290 A12 A15 A21
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48306 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55035511 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 85042
Hersteller O.Z. Spa
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (II), Jetta 118 195/50R15 K63 A01 A02 A04
19E 118 215/45R15 K63 A05 A08 A09
D186, /1, /2 33-102 185/55R15 K1a K2b K42 R70 A12 A15 A21
33-102 195/50R15 K1a K2b K42 K63 S01
33-102 215/45R15 K1a K2b K42 K63
VW Golf (II), Jetta 118 195/50R15 K63 A01 A02 A04
19E-299 118 215/45R15 K63 A05 A08 A09
E083 66-72 185/55R15 K1a K2b K42 R70 A12 A15 A21
66-72 195/50R15 K1a K2b K42 K63 S01
66-72 215/45R15 K1a K2b K42 K63
VW Golf (III), Vento 40-85 185/55R15 R37 R70 A02 A04 A05
1E, 1E..., 1H, 1H... 40-85 195/50R15 A01 K42 A08 A09 A12
F804,894, G156,407, 40-85 205/50R15 A01 K42 A15 A21 V00
e1*93/81*0004*, 40-85 215/45R15 A01 K42 V15 S01
e1*96/79*0068*,
e1*96/79*0070*,
e1*98/14*0070*
VW Lupo 92 195/45R15 R37 A02 A04 A05
6ES 92 205/45R15 A01 K2b K42 A08 A09 A12
e1*98/14*0147*.., A15 A21 S01
e1*2001/116*0147*..
VW Lupo 37-77 195/45R15 A02 A04 A05
6X, 6E 37-77 205/45R15 A01 K2b K42 A08 A09 A12
e1*97/27,98/14, A15 A21 N3L
2001/116* S01
0085,0114*..
VW Passat 40-100 195/50R15 R37 T82 A02 A04 A05
32B 40-100 195/55R15 A01 K41 T84 T85 A08 A09 A12
B870, /1 40-100 205/50R15 A01 K41 A15 A21 S01
VW Passat 64-100 195/55R15 T83 T84 A01 A02 A04
32B-299 64-100 205/50R15 A05 A08 A09
D522 A12 A15 A21
K41 S01
VW Passat 50-100 195/50R15 R37 T82 A02 A04 A05
35I 50-100 195/55R15 T83 T84 A08 A09 A12
E657, /1 50-100 205/50R15 A01 K42 A15 A21 S01
50-100 215/45R15 A01 K42 T82
50-100 215/50R15 A01 Car K42
VW Passat 85-118 195/55R15 A02 A04 A05
35I-299 85-118 205/50R15 A01 K42 A08 A09 A12
E960 A15 A21 S01
VW Polo 33-92 195/45R15 K42 K56 A01 A02 A04
6N 33-92 195/50R15 G01 K1a K2b K42 K56 L02 A05 A08 A09
G774, 33-92 205/45R15 K42 K56 A12 A15 A21
e1*96/79*0069*.., K45 S01
e1*98/14*0069*..
VW Polo 33-74 195/45R15 K42 K56 A01 A02 A04
6NF 33-74 195/50R15 G01 K1a K2b K42 K45 K56 L02 A05 A08 A09
G951 33-74 205/45R15 K42 K56 A12 A15 A21
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48306 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55035511 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 85042
Hersteller O.Z. Spa
Seite 4 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Polo, P. Classic 40-81 185/55R15 R70 A01 A02 A04
6KV 40-81 195/45R15 T78 A05 A08 A09
H249, 40-81 195/50R15 K1c A12 A15 A21
e9*93/81*0008*.., 40-81 205/45R15 K1a Car L18 Sth
e9*98/14*0008*.. S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung von
außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeugausführungen
mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die Ventile müssen für die
vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand hinausragen.
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48306 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55035511 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 85042
Hersteller O.Z. Spa
Seite 5 von 7

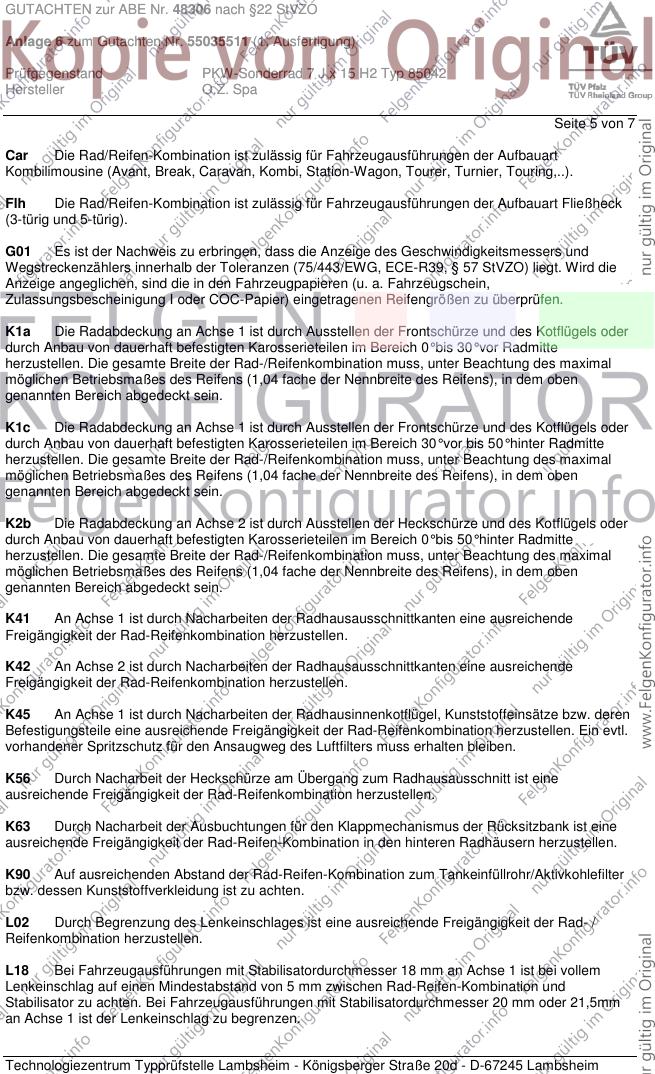

Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K63 Durch Nacharbeit der Ausbuchtungen für den Klappmechanismus der Rücksitzbank ist eine
ausreichende Freigängigkeit der Rad-Reifen-Kombination in den hinteren Radhäusern herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L18 Bei Fahrzeugausführungen mit Stabilisatordurchmesser 18 mm an Achse 1 ist bei vollem
Lenkeinschlag auf einen Mindestabstand von 5 mm zwischen Rad-Reifen-Kombination und
Stabilisator zu achten. Bei Fahrzeugausführungen mit Stabilisatordurchmesser 20 mm oder 21,5mm
an Achse 1 ist der Lenkeinschlag zu begrenzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

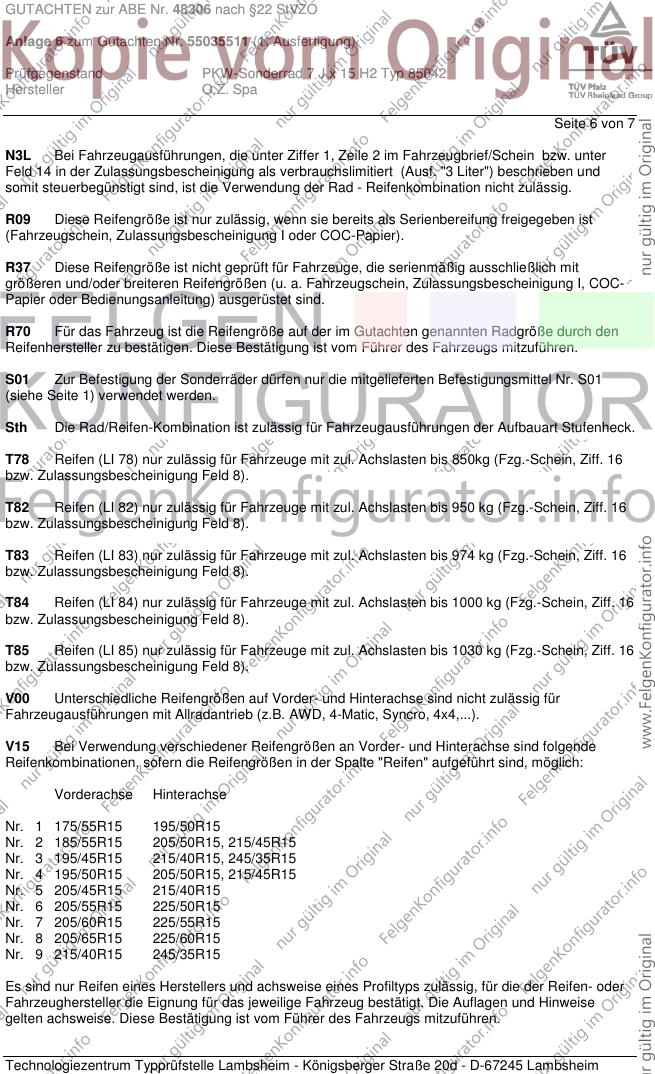

GUTACHTEN zur ABE Nr. 48306 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55035511 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 85042
Hersteller O.Z. Spa
Seite 6 von 7
N3L Bei Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief/Schein bzw. unter
Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert (Ausf. "3 Liter") beschrieben und
somit steuerbegünstigt sind, ist die Verwendung der Rad - Reifenkombination nicht zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

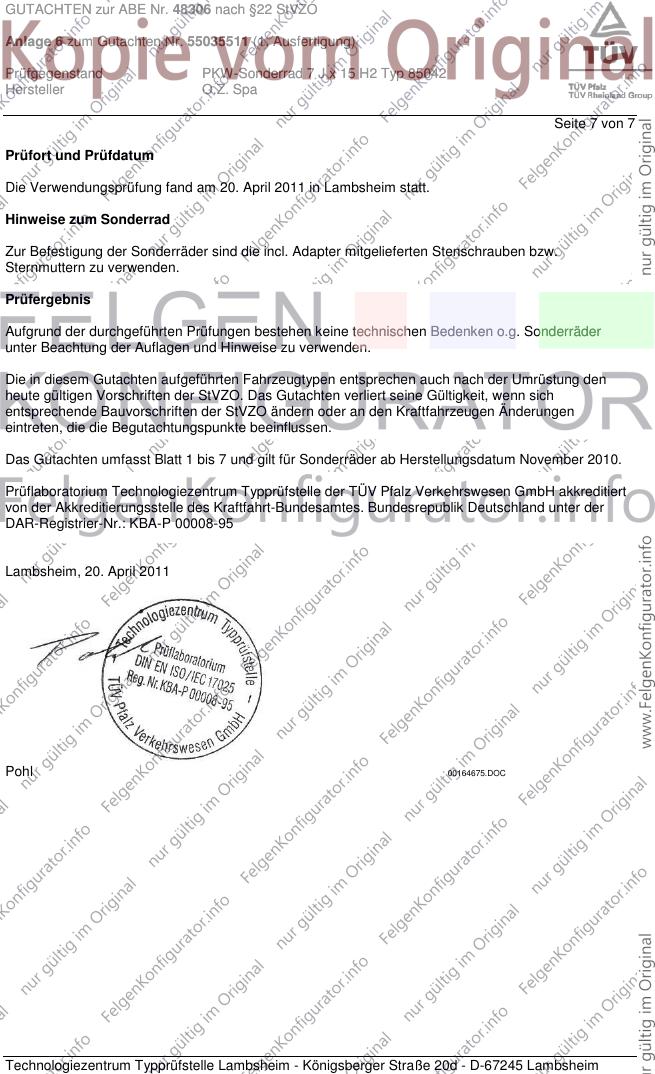

GUTACHTEN zur ABE Nr. 48306 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55035511 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 85042
Hersteller O.Z. Spa
Seite 7 von 7
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 20. April 2011 in Lambsheim statt.
Hinweise zum Sonderrad
Zur Befestigung der Sonderräder sind die incl. Adapter mitgelieferten Stenschrauben bzw.
Sternmuttern zu verwenden.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum November 2010.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 20. April 2011
Pohl 00164675.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
