GUTACHTEN zur ABE Nr.54123 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55811021 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15H2 Typ 19384
Hersteller O.Z. Spa
Seite 1 von 18
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW 80-4
Typ 19384
Radgröße 6JX15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
501 19384 501 / Ø63,3-Ø54,1 4/100/54,1 40 580 1935
Kennzeichnungen
KBA-Nummer 54123
Herstellerzeichen MSW
Radtyp und Ausführung 19384 501
Radgröße 6JX15H2
Einpresstiefe ET 40
Herstelldatum Monat und Jahr
§22 54123*06
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Mutter M12x1,5 Kegel 60° 110 - 81720065
S02 Schraube M12x1,5 Kegel 60° 110 26 81720069
S03 Mutter M12x1,25 Kegel 60° 90 - 81720070
S04 Mutter M12x1,25 Kegel 60° 100 - 81720070
S05 Schraube M12x1,5 Kegel 60° 100 26 81720069
S06 Schraube M12x1,5 Kegel 60° 90 26 81720069
S07 Mutter M12x1,5 Kegel 60° 100 - 81720065
S08 Mutter M12x1,5 Kegel 60° 120 - 81720065
S09 Mutter M12x1,5 Kegel 60° 125 - 81720065
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54123 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55811021 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15H2 Typ 19384
Hersteller O.Z. Spa
Seite 2 von 18
Hersteller BYD
Citroen
Daihatsu
Hyundai
Kia
Mazda
Opel
Peugeot
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BYD Dolphin Surf 35 175/65R15 A90 A16 A21 A58
EQE 35 185/60R15 A12 Flh Z15 S08
e4*2018/858*00233*.. 35 195/55R15 A01 A12 K4h K4i K6w
- Elektro
Citroen C1 (I) 40, 50 165/50R15 K36 K56 A01 A12 A16
§22 54123*06
P*****, PG 40, 50 175/50R15 K2b K36 K56 A21 Y84 S05
e11*2001/116* 40, 50 195/45R15 K2b K36 K56
0238*00-10;
e11*2007/46*0056*..
- 3 Türer -
- incl. Facelift 2012
Citroen C1 (I) 40, 50 165/50R15 K36 K42 K56 A01 A12 A16
P*****, PG 40, 50 175/50R15 K2b K36 K42 K56 A21 Y85 S05
e11*2001/116* 40, 50 195/45R15 K2b K36 K42 K56
0238*00-10;
e11*2007/46*0056*..
- 5 Türer -
- incl. Facelift 2012
Daihatsu Charade 73 185/60R15 A90 A16 A21 Flh
XP9F 73 195/55R15 A12 S01
e11*2001/116*0249*.
Daihatsu Copen 50,64 165/50R15 K1c K2b K42 A01 A12 A16
L8 A21 S07
e13*2001/116*0120*..
Daihatsu Cuore 43 165/45R15 K42 R35 T68 A01 A12 A16
L2 A21 S01
e4*2001/116*0072*..
Daihatsu Materia 67,76 175/60R15 A33 A16 A21 A58
M4 67,76 185/55R15 A33 S01
e13*2001/116*0198*. 67,76 195/50R15 A12
67,76 195/55R15 A01 A12 G01
Daihatsu Sirion 51-76 185/55R15 K42 K56 A01 A12 A16
M3 A21 A58 S07
e13*2003/97*0147*..,
e13*2001/116*0147*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54123 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55811021 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15H2 Typ 19384
Hersteller O.Z. Spa
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Accent 71-83 185/55R15 R37 A12 A16 A21
MC 71-83 185/60R15 R37 B03 Flh S01
e4*2001/116*0103*.., 71-83 195/50R15 A01 K1a R37
71-83 195/55R15 A01 K1a
71-83 205/50R15 A01 K1c K2b
Hyundai Accent 71-83 185/55R15 R37 A12 A16 A21
MC, MCT 71-83 185/60R15 R37 B03 Sth S01
e4*2001/116*0103*.., 71-83 195/50R15 A01 K1a R37
e4*2001/116*0110* 71-83 195/55R15 A01 K1a
71-83 205/50R15 A01 K1c K56
Hyundai Atos 43-46,3 165/50R15 K1b K42 T72 T73 A01 A12 A16
MXI 43-46,3 175/50R15 G01 K1c K2b K41 K42 A21 B02 S07
e11*2001/116*0220*.
Hyundai Bayon 58-88 185/65R15 A33 A16 A21 A58
BC3 58-88 195/60R15 A33 Flh KMV V15
e5*2007/46*0121*.. 58-88 205/55R15 A91 Z15 Z16 S09
- 15/16-Zoll Serie 58-88 205/60R15 A12
§22 54123*06
58-88 225/50R15 A01 A12 K1c K2b K5b K6w K8h
Hyundai Getz 46-81 185/55R15 K1a K2b A01 A12 A16
TB, TBI 46-81 195/50R15 K1a K2b K42 A21 Flh S01
e4*98/14*0066*..,
e4*2001/116*0123*..
Hyundai i10 (I) 47-63 175/50R15 NoD T75 A12 A16 A21
PA 47-63 195/45R15 A01 K1c K2b A58 Flh S01
e4*2001/116*0131*..
Hyundai i10 (II) 48-64 175/55R15 K1a K1b K2b A01 A12 A16
IA, IA-HME 48-64 175/60R15 K1a K1b K2b A21 A58 Flh
e11*2007/46*1008*..; 48-64 185/55R15 K1c K2b K8e V15 Y13 S01
e13*2007/46*1602*..; 48-64 195/50R15 K1c K2c K4h K6k K8i
e5*2007/46*1086*.. 48-64 205/50R15 K2c K4h K6k K8i R03
- incl. Facelift 2017
Hyundai i10 (III) 49-74 175/55R15 A90 A16 A21 A58
AC3 49-74 185/55R15 A12 Flh V15 S01
e5*2007/46*0090*.. 49-74 195/50R15 A01 A12 K1a K1b K2b
- incl. N-Line 49-74 205/50R15 A01 A12 K1c K2b K3s K8h
Hyundai i20 (I) 55-94 175/60R15 K1a K2b R37 A01 A12 A16
PB, PBT 55-94 175/65R15 K1a K2b K5a R37 A21 Flh S01
e11*2001/116*0333*. 55-94 185/55R15 K1c K2b R37
e11*2007/46*0129*.. 55-94 185/60R15 K1c K2b
- incl. Facelift 2012 55-94 195/55R15 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54123 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55811021 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15H2 Typ 19384
Hersteller O.Z. Spa
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i20 (II) 55-88 185/60R15 A12 A16 A21
GB, GB-HME 55-88 185/65R15 Cpe Flh KOV
e11*2007/46*1600*..; 55-88 195/60R15 S09
e13*2007/46*1603*.., 55-88 205/55R15 A01 K1c K2b
e5*2007/46*1087*.. 55-88 205/60R15 A01 K1c K2b
- Fließheck
- Coupé
incl. Facelift 2018
Hyundai i20 (II) Active 66-88 185/60R15 A12 A16 A21
GB, GB-HME 66-88 185/65R15 Flh KMV S09
e11*2007/46*1600*..; 66-88 195/60R15
e13*2007/46*1603*.., 66-88 205/55R15
e5*2007/46*1087*.. 66-88 205/60R15
Hyundai i20 (III) 58-88 185/65R15 A12 A16 A21
BC3 58-88 195/60R15 A01 K1b A58 Flh NoE
e5*2007/46*0121*.. 58-88 205/55R15 A01 K1c K2b NoP S09
Hyundai Inster 24, 28 185/65R15 A91 A16 A21 A58
AX1 24, 28 195/60R15 A12 Flh S09
§22 54123*06
e4*2018/858*00225*.. 24, 28 205/55R15 A01 A12 K1c K2b K5v K6w K8a
- Elektro
Kia Picanto (I) 44-48 175/50R15 K1a K1b K2b K42 T75 A01 A12 A16
BA 44-55 195/45R15 K1c K2b K42 T78 A21 Flh S07
e4*2001/116*0085*..
Kia Picanto (II) 48-63 175/50R15 K1c K2b K6h K8h A01 A12 A16
TA 48-63 195/45R15 K1c K2a K2b K6h K8m A21 A58 Flh
e4*2007/46*0256*.. 51, 63 165/50R15 K1c K2b K6h K8h T73 S07
Kia Picanto (III) 46-74 175/55R15 K1a K1b K2b K8h A01 A12 A16
JA 46-74 175/60R15 K1a K1b K2b K8h A21 A58 Flh
e11*2007/46*3848*..; 46-74 185/55R15 K1c K2a K2b K5b K8h KOV V15 S01
e5*2007/46*1078*.. 46-74 195/50R15 K1c K2c K5b K5k K7b K8m
- incl. Facelift 2020+2024 46-74 205/50R15 K2c K6i K8s R03
Kia Picanto (III) X-Line 49-74 175/55R15 K6w A01 A12 A16
JA 49-74 175/60R15 K6w A21 A58 Flh
e11*2007/46*3848*..; 49-74 185/55R15 K6x K8h KMV S01
e5*2007/46*1078*.. 49-74 195/50R15 K6x K8m
- incl. Facelift 2020 49-74 205/50R15 K5v K6x K8m
Kia Rio (II) 65-83 185/55R15 A12 A16 A21
DE 65-83 185/60R15 Flh V15 S01
e4*2001/116*0093*.. 65-83 195/50R15
65-83 195/55R15
65-83 205/50R15 A01 K1a K1b K2b
Kia Rio (III) 55-80 185/65R15 A12 A16 A21
UB 55-80 195/60R15 A58 Flh S01
e11*2007/46*0195*.. 55-80 205/55R15 A01 K2b
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54123 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55811021 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15H2 Typ 19384
Hersteller O.Z. Spa
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Rio (IV) 57-89 185/60R15 A12 A16 A21
YB 57-89 185/65R15 A58 Flh S09
e11*2007/46*3777*..; 57-89 195/60R15 A01 K1a K1b K2b
e5*2007/46*1077*.. 57-89 205/55R15 A01 K1c K2b K8e
- incl. Facelift 2020 57-89 205/60R15 A01 K1c K2b K8e
Kia Stonic 61-100 185/65R15 A39 A16 A21 A58
YB, YB-KMD 61-100 195/60R15 A39 Z15 Z16 S09
e11*2007/46* 61-100 205/55R15 A94
3777*01-..; 61-100 205/60R15 A12
e5*2007/46*1077*..;
e1*2007/46*2094*..
- 15/16-Zoll Serie
- incl. Facelift 2020
Mazda 2 (II) 50-76 175/60R15 A13 A16 A21 Flh
DE, DE1 50-76 185/55R15 A13 V15 S01
e13*2001/116*0254*, 50-76 195/50R15 A12
e13*2001/116*0255*. 50-76 205/50R15 A12
Mazda 2 (III) 55-85 185/65R15 A12 A16 A21
§22 54123*06
DJ1 55-85 195/60R15 B03 Flh S01
e1*2007/46*1335*.. 55-85 205/55R15 A01 K4t
Mazda 323 42-84 185/55R15 R37 T81 T82 T85 A12 A16 A21
BJ, BJD 42-84 195/50R15 A01 K42 T82 T83 V15 S01
e1*97/27*0094*.., 42-96 195/55R15 A01 K42
e1*98/14*0094*.., 42-96 205/50R15 A01 K1a K2b K41 K42
e1*98/14*0181*..
Mazda Demio 46-55 195/45R15 A12 A16 A21
DW S01
e1*97/27*0093*..,
e1*98/14*0093*..
Mazda MX-5 (II) 81-107 185/55R15 A11 R37 A16 A21 V15
NB, NBD 81-107 195/50R15 A12 S01
e11*96/79*0083*.., 81-107 205/50R15 A12
e11*98/14*0083*..,
e1*98/14*0192*..
Opel Agila-A 43-55 195/45R15 K2b K42 K45 K56 A01 A12 A16
H00 A21 S03
e1*98/14*0141*00-07
bis MJ2003
Opel Agila-A 43-59 195/45R15 K2b K42 K45 K56 A01 A12 A16
H00 A21 S02
e1*98/14*0141*08-..
ab MJ2004
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54123 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55811021 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15H2 Typ 19384
Hersteller O.Z. Spa
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Agila-B 48-69 165/65R15 R37 A12 A16 A21
H-B 48-69 175/60R15 R37 V15 S06
e4*2001/116*0135*.. 48-69 185/55R15 R37
48-69 185/60R15
48-69 195/55R15 A01 K1a K2b K42
48-69 205/50R15 A01 K1c K2b K41 K42
48-69 205/55R15 A01 K1c K2b K41 K42 K56
Peugeot 107 40, 50 165/50R15 K36 K42 K56 A01 A12 A16
P*****, PG 40, 50 175/50R15 K2b K36 K42 K56 A21 Y85 S05
e11*2001/116* 40, 50 195/45R15 K2b K36 K42 K56
0237*00-10;
e11*2007/46*0057*..
- 5 Türer -
- incl. Facelift 2012
Peugeot 107 40, 50 165/50R15 K36 K56 A01 A12 A16
P*****, PG 40, 50 175/50R15 K2b K36 K56 A21 Y84 S05
e11*2001/116* 40, 50 195/45R15 K2b K36 K56
0237*00-10;
§22 54123*06
e11*2007/46*0057*..
- 3 Türer -
- incl. Facelift 2012
Subaru Justy 51 185/55R15 K42 K56 A01 A12 A16
M3, M3G A21 A58 S07
e13*2001/116*,
2003/97*0147*03-..,
e11*2001/116*0354*.
Subaru Justy G3X 51-73 175/60R15 A01 K1c K2b A12 A16 A21
NH 51-73 185/55R15 A01 K1c K2b K42 S05
e4*2001/116*0071*.. 51-73 185/60R15 A01 G03 K1c K2b K42
Suzuki Baleno 66-82 175/65R15 A31 A16 A21 A58
EW 66-82 185/60R15 A91 Flh V15 S04
e6*2007/46*0177*.. 66-82 195/55R15 A12
66-82 195/60R15 A12
66-82 205/55R15 A01 A12 K1c K2b K6j
66-82 225/50R15 A01 A12 K1c K2b K6c K6j
Suzuki Celerio 50 165/65R15 K1c K6j A01 A12 A16
LF 50 175/50R15 K1c K6c K6g A21 A58 Flh
e6*2007/46*0119*.. 50 175/55R15 K1c K6c K6g S03
50 195/45R15 K1c K2b K6c K6g
Suzuki Ignis (I) 61 185/55R15 B51 K42 A01 A12 A16
FH 61 195/50R15 B50 K25 K42 A21 S03
e4*98/14*0047*..
Suzuki Ignis (II) 51-73 175/60R15 A12 A16 A21
MH 51-73 185/55R15 A01 K42 KOV S05
e4*2001/116*0070*.. 51-73 185/60R15 A01 G03 K42
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54123 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55811021 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15H2 Typ 19384
Hersteller O.Z. Spa
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Ignis (II) 51-73 175/60R15 A12 A16 A21
MH 51-73 185/55R15 A01 K42 KMV S05
e4*2001/116*0070*.. 51-73 185/60R15 A01 G03 K42
- mit Radhaus-
Verbreiterungen
Suzuki Ignis (III) 61, 66 175/65R15 A12 A16 A21
MF, MF-2S 61, 66 185/60R15 A58 F23 KMV
e4*2007/46*1162*..; 61, 66 185/65R15 S04
e6*2018/858*00227*.. 61, 66 195/55R15
- mit Radhaus- 61, 66 195/60R15
Verbreiterungen
Suzuki Ignis (III) 61, 66 175/65R15 A12 A16 A21
MF, MF-2S 61, 66 185/60R15 A01 K1a K1b A58 F23 KOV
e4*2007/46*1162*..; 61, 66 185/65R15 A01 K1a K1b S04
e6*2018/858*00227*.. 61, 66 195/55R15 A01 K1c K2b
- ohne Radhaus- 61, 66 195/60R15 A01 K1c K2b
Verbreiterungen
Suzuki Ignis All Grip (III) 61, 66 175/65R15 A12 A16 A21
§22 54123*06
MF, MF-2S 61, 66 185/60R15 A56 KMV S04
e4*2007/46*1162*..; 61, 66 185/65R15
e6*2018/858*00227*.. 61, 66 195/55R15 A01 K2b
- mit Radhaus- 61, 66 195/60R15 A01 K2b
Verbreiterungen
Suzuki Ignis Sport (I) 80 185/55R15 B51 K42 A01 A12 A16
FH 80 195/50R15 K25 K42 A21 KMV Skb
e4*98/14*0047*.. S03
- breite Karosserie
Suzuki Liana 66-79 185/55R15 A11 R37 A16 A21 Flh
ER 66-79 195/50R15 A12 R37 Lim S03
e4*98/14*0054*.., 66-79 195/55R15 A12
e4*2001/116*0054*.. 66-79 205/50R15 A01 A12 K42
Suzuki Splash 48-69 165/65R15 R37 A12 A16 A21
EX 48-69 175/60R15 R37 V15 S06
e4*2001/116*0130*..; 48-69 185/55R15 R37
e4*2007/46*0283*.. 48-69 185/60R15
48-69 195/55R15 A01 K1a K2b K42
48-69 205/50R15 A01 K1c K2b K41 K42
48-69 205/55R15 A01 K1c K2b K41 K42 K56
Suzuki Swift (IV) 67-75 165/65R15 A13 R37 A16 A21 A58
EZ 67-75 175/60R15 A13 R37 Flh S03
e4*2001/116*0102*.. 67-75 185/55R15 A33 R37
67-75 185/60R15 A33
67-75 195/50R15 A12
67-75 195/55R15 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54123 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55811021 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15H2 Typ 19384
Hersteller O.Z. Spa
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift (IV) 51-75 165/65R15 A13 R37 A16 A21 A58
MZ 51-75 175/60R15 A13 R37 Flh S05
e4*2001/116*0090*.. 51-75 185/55R15 A33 R37
51-75 185/60R15 A33
51-75 195/50R15 A12
51-75 195/55R15 A12
Suzuki Swift (V) 55,66,69 175/65R15 A33 A16 A21 A58
NZ 55,66,69 185/60R15 A12 Flh S06
e4*2007/46*0155*..; 55,66,69 195/55R15 A12
e4*2007/46*0293*.. 55,66,69 195/60R15 A01 A12 K6d K6g
Suzuki Swift (VI) 61-82 175/65R15 A91 A16 A21 A58
AZ, AZ-2S 61-82 185/60R15 A91 Flh S04
e4*2007/46*1205*..; 61-82 195/55R15 A12
e6*2018/858*00229*.. 61-82 195/60R15 A12
61-82 205/50R15 A01 A12 K1c K2b K6c
61-82 205/55R15 A01 A12 K1c K2b K6c
Suzuki Swift (VII) 61 175/65R15 A91 A16 A21 A58
§22 54123*06
UZ 61 185/60R15 A91 Flh Z15 S04
e6*2018/858*00307*.. 61 195/55R15 A12
61 195/60R15 A12
61 205/55R15 A01 A12 K1c K2b K6d
Suzuki Swift 4x4 (IV) 67-68 165/65R15 A13 R37 A16 A21 A56
EZ 67-68 175/60R15 A13 R37 Flh S03
e4*2001/116*0102*.. 67-68 185/55R15 A33 R37
67-68 185/60R15 A33
67-68 195/50R15 A12
67-68 195/55R15 A12
Suzuki Swift 4x4 (V) 66,69 175/65R15 A33 A16 A21 A56
FZ 66,69 185/60R15 A12 Flh S03
e4*2007/46*0198*..; 66,69 195/55R15 A12
e4*2007/46*0294*.. 66,69 195/60R15 A12
Suzuki Swift 4x4 (V) 66,69 175/65R15 A33 A16 A21 A56
NZ 66,69 185/60R15 A12 Flh S06
e4*2007/46*0155*.. 66,69 195/55R15 A12
66,69 195/60R15 A12
Suzuki Wagon R 39-69 195/45R15 K2b K42 K45 K56 A01 A12 A16
MM A21 S03
e4*98/14*0042*..,
e4*2001/116*0042*
00-06; bis MJ 2003
Suzuki Wagon R 39-69 195/45R15 K2b K42 K45 K56 A01 A12 A16
MM, H00 A21 S02
e4*2001/116*0042*
07-..; ab MJ 2004;
e1*2001/116*0311*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54123 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55811021 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15H2 Typ 19384
Hersteller O.Z. Spa
Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Aygo (I) 40, 50 165/50R15 A12 A16 A21
AB1, /-N, /-MS1 40, 50 175/50R15 A01 K42 K56 Flh S05
e11*2001/116* 40, 50 195/45R15 A01 K2b K42 K56
0236*00-10;
e11*2007/46*0055*..
e11*2007/46*0235*..
- incl. Facelift 2012
Toyota Corolla (IX) 66-141 195/60R15 A12 A16 A21
E12-U -J -J1 -T -TS 66-141 205/55R15 A01 K1c K41 K42 B03 Car Flh
e11*98/14,2001/116* 66-141 215/55R15 A01 K1c K2c K41 K42 Sth V15 Ver
0178-0181,0251*.. 66-141 225/50R15 A01 K1c K2c K41 K42 S01
Toyota IQ 50,66,72 175/65R15 A12 A16 A21
AJ1, /-MS1 50,66,72 185/60R15 A01 K2b K6c K6i Flh S01
e6*2001/116*0119*..; 50,66,72 195/55R15 A01 K1a K1b K2b K6c K6i
e11*2007/46*0238* 50,66,72 195/60R15 A01 K1a K1b K2b K6c K6i
Toyota Yaris (I) 48-110 185/55R15 A01 K27 K41 K42 A12 A16 A21
P1, P1F, P1-TMG 48-110 195/50R15 A01 K27 K42 S01
e6*/e2*/e1* 48-64 195/45R15
§22 54123*06
98/14, 2001/116*
0064,0248,0270*..
Toyota Yaris (II) 51-74 185/60R15 A90 A16 A21 Flh
XP9, XP9F 51-74 195/55R15 A12 S01
e11*2001/116*0248*,
e11*2001/116*0249*.
Toyota Yaris (III) 51-82 175/60R15 A91 A16 A21 Flh
XP13M(a), -/TMG 51-82 175/65R15 A91 LY2 V15 S01
e11*2007/46*0152*..; 51-82 185/55R15 A12
e13*2007/46*1722*..; 51-82 185/60R15 A12
e6*2007/46*0344*.. 51-82 195/55R15 A01 A12 K6f
- incl. Facelift 2017 51-82 205/50R15 A01 A12 K1a K1b K2b K6f K6g
K6i
51-82 205/55R15 A01 A12 K1a K1b K2b K6f K6g
K6i
Toyota Yaris (III) 51-82 175/60R15 A12 A16 A21
XP13M(a), XP13N(a), - 51-82 175/65R15 Flh LY1 V15
/TMG 51-82 185/55R15 S01
e11*2007/46*0152*..; 51-82 185/60R15
e11*2007/46*0153*..; 51-82 195/55R15 A01 K6f
e13*2007/46*1722*..; 51-82 205/50R15 A01 K2b K6f K6g K6i R03
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris Hybrid (III) 54, 55 175/60R15 A12 A16 A21
XP13M(a), -/TMG 54, 55 175/65R15 Flh LY1 V15
e11*2007/46*0152*..; 54, 55 185/55R15 S01
e13*2007/46*1722*..; 54, 55 185/60R15
e6*2007/46*0344*.. 54, 55 195/55R15 A01 K6f
- incl. Facelift 2017 54, 55 205/50R15 A01 K2b K6f K6g K6i R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54123 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55811021 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15H2 Typ 19384
Hersteller O.Z. Spa
Seite 10 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris Hybrid (III) 54, 55 175/60R15 A91 A16 A21 Flh
XP13M(a), -/TMG 54, 55 175/65R15 A91 LY3 V15 S01
e11*2007/46*0152*..; 54, 55 185/55R15 A12
e13*2007/46*1722*..; 54, 55 185/60R15 A12
e6*2007/46*0344*.. 54, 55 195/55R15 A01 A12 K6f
- incl. Facelift 2017 54, 55 205/50R15 A01 A12 K1a K1b K2b K6f K6g
K6i
54, 55 205/55R15 A01 A12 K1a K1b K2b K6f K6g
K6i
Toyota Yaris TS (II) 98 185/60R15 A90 A16 A21 Flh
XP9 98 195/55R15 A12 S01
e11*2001/116*0248* 98 195/60R15 A12
98 205/50R15 A01 A12 K1c K2b K42 K56
98 205/55R15 A01 A12 K1c K2b K42 K56
Toyota Yaris Verso 55-78 185/55R15 A12 A16 A21
P2 55-78 195/50R15 S01
e6*98/14,2001/116*
0066*..
§22 54123*06
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54123 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55811021 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15H2 Typ 19384
Hersteller O.Z. Spa
Seite 11 von 18
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
§22 54123*06
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S,
T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile müssen den Normen
E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54123 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55811021 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15H2 Typ 19384
Hersteller O.Z. Spa
Seite 12 von 18
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
§22 54123*06
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu verlegen
bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden ist.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ab,
ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54123 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55811021 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15H2 Typ 19384
Hersteller O.Z. Spa
Seite 13 von 18
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motorschutzes ist
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördelkante
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
§22 54123*06
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K36 Durch Nacharbeit der Blechkante des Innenkotflügels in der hinteren Radhausaußenseite im
Bereich der Heckschürze ist eine ausreichende Freigängigkeit herzustellen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54123 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55811021 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15H2 Typ 19384
Hersteller O.Z. Spa
Seite 14 von 18
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres auszuschneiden.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
§22 54123*06
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54123 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55811021 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15H2 Typ 19384
Hersteller O.Z. Spa

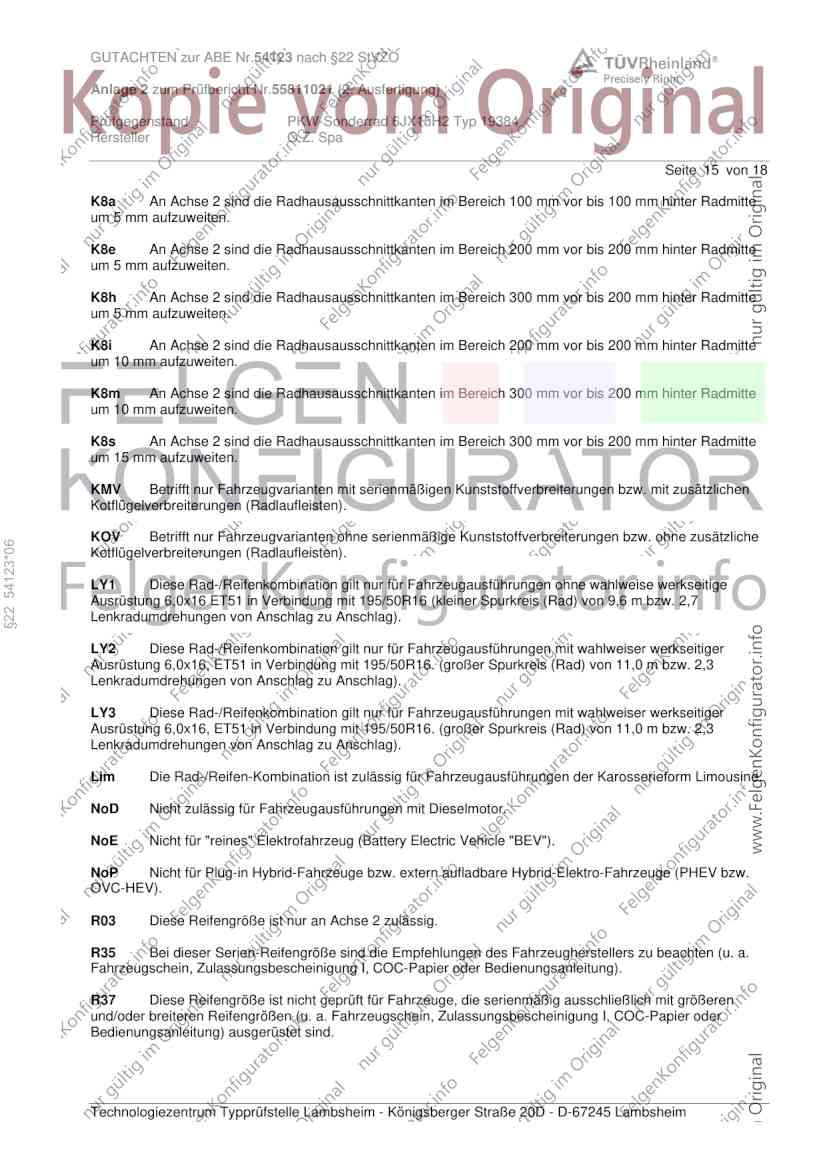

Seite 15 von 18
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
§22 54123*06
Kotflügelverbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen ohne wahlweise werkseitige
Ausrüstung 6,0x16 ET51 in Verbindung mit 195/50R16 (kleiner Spurkreis (Rad) von 9,6 m bzw. 2,7
Lenkradumdrehungen von Anschlag zu Anschlag).
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54123 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55811021 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15H2 Typ 19384
Hersteller O.Z. Spa

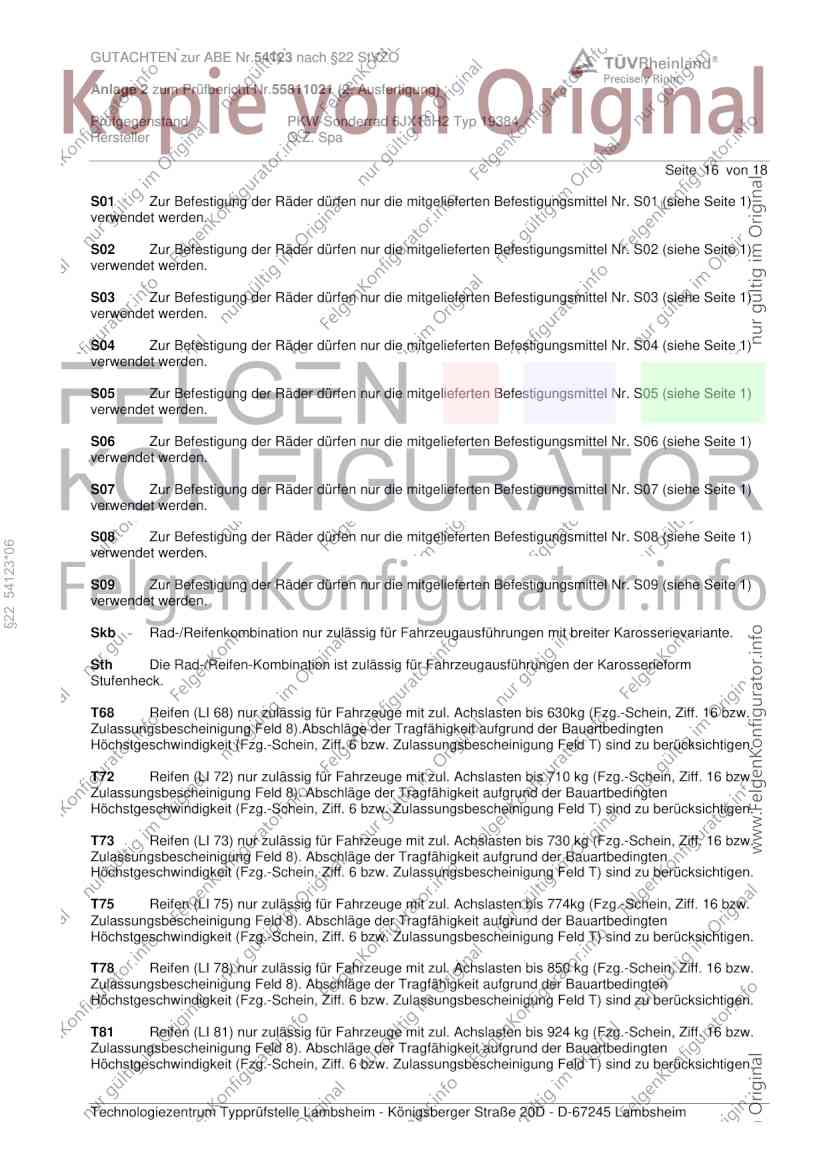

Seite 16 von 18
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
§22 54123*06
verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe Seite 1)
verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter Karosserievariante.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T68 Reifen (LI 68) nur zulässig für Fahrzeuge mit zul. Achslasten bis 630kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8).Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T72 Reifen (LI 72) nur zulässig für Fahrzeuge mit zul. Achslasten bis 710 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T73 Reifen (LI 73) nur zulässig für Fahrzeuge mit zul. Achslasten bis 730 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T75 Reifen (LI 75) nur zulässig für Fahrzeuge mit zul. Achslasten bis 774kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54123 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55811021 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15H2 Typ 19384
Hersteller O.Z. Spa

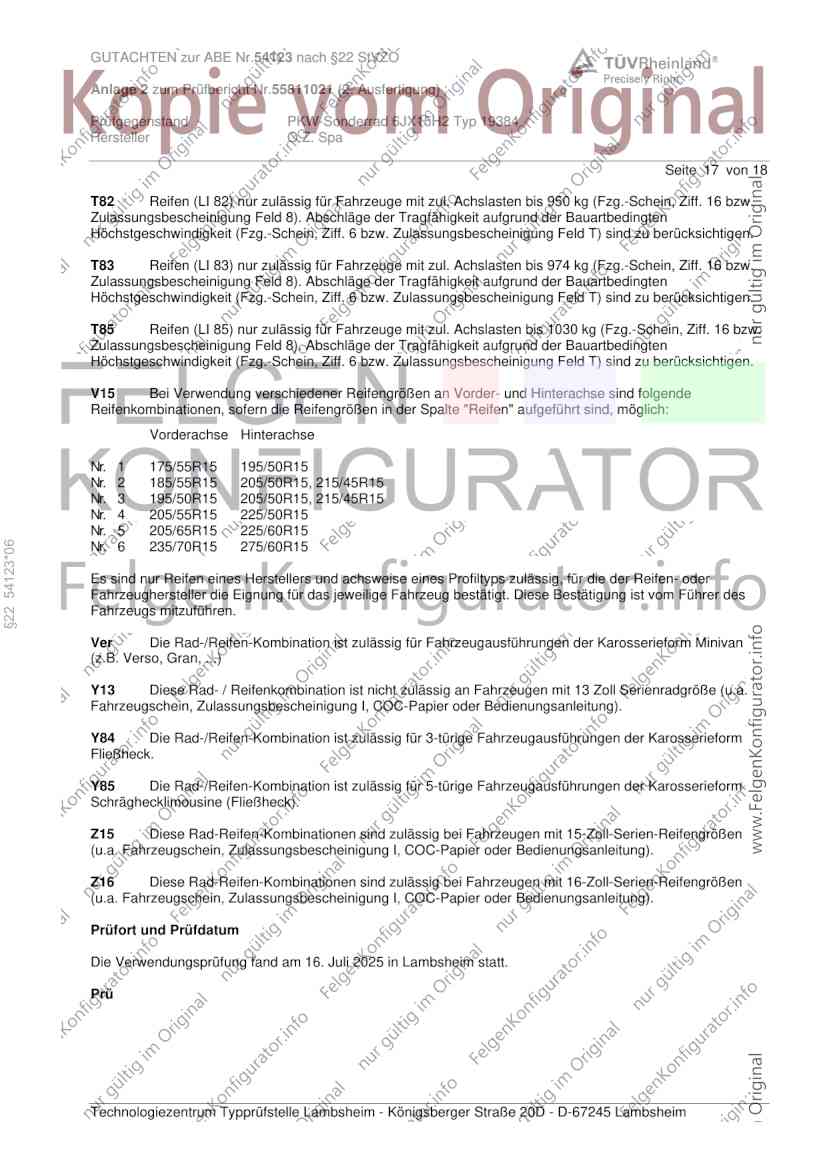

Seite 17 von 18
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 205/55R15 225/50R15
Nr. 5 205/65R15 225/60R15
Nr. 6 235/70R15 275/60R15
§22 54123*06
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Ver Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Minivan
(z.B. Verso, Gran, ...)
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Karosserieform
Fließheck.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. Juli 2025 in Lambsheim statt.
Prü
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54123 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55811021 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6JX15H2 Typ 19384
Hersteller O.Z. Spa

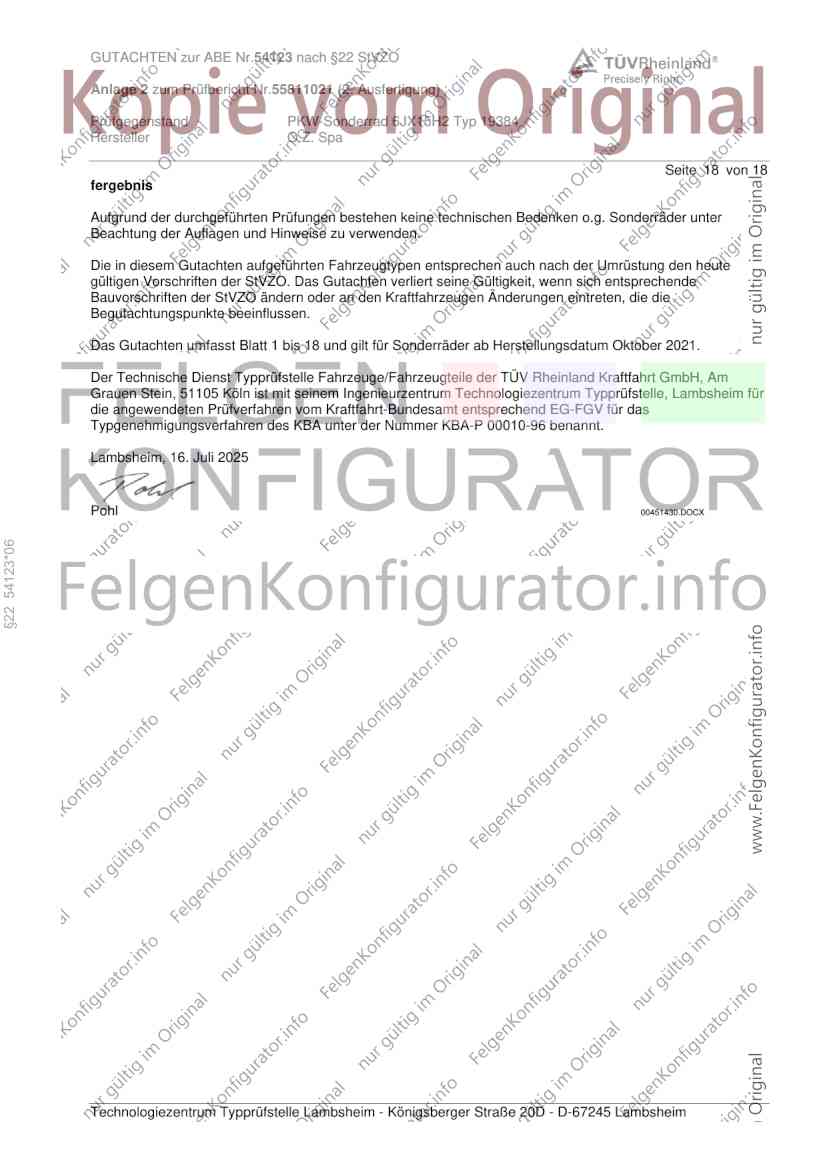

Seite 18 von 18
fergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Oktober 2021.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. Juli 2025
Pohl 00451430.DOCX
§22 54123*06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
