GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 18
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0192006
Prüfgegenstand PKW-Sonderrad
Modell B44
Typ B44-808
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
W4 B44-808 W4 / 5/114,3/60,1 40 700 2300
BA17 N27 Ø72,6x60,1
Kennzeichnungen
KBA-Nummer 55642
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B44-808 (s.o.)
Radgröße 8,0Jx18H2
§22 55642*00
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Brock Typ: D8 Kegel 60° 110 -
S02 Mutter M12x1,5 Brock Typ: D6 Kegel 60° 110 -
S03 Mutter M12x1,25 Brock Typ: D2 Kegel 60° 90 -
S04 Mutter M12x1,25 Brock Typ: D2 Kegel 60° 140 -
S05 Mutter M12x1,25 Brock Typ: D2 Kegel 60° 100 -
S06 Schraube M12x1,5 Brock Typ: ZS1C Kegel 60° 100 28
S07 Schraube M12x1,5 Brock Typ: ZS1C Kegel 60° 90 28
S08 Schraube M14x1,5 (2-tlg.) Kegel 60° 140 28
PC17D28-MW
S09 Serien-Mutter M12x1,5 (offen) Kegel 60° 120 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BYD
Fiat
Lexus
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BYD ATTO 3 65 (150) 215/55R18 R70 A12 A21 A58
SC2E 65 (150) 225/50R18 A99 S09
e9*2018/858*11147*.. 65 (150) 245/45R18
- Elektro
BYD Dolphin 35, 65 215/40R18 T85 T89 A12 A21 A58
EM2E, EM2E-1 A99 Flh S09
e9*2018/858*11468*..;
e9*KS18/858*11459*..
- Elektro
Fiat Sedici 79-99,2 215/45R18 A12 A21 A57
FY 79-99,2 225/40R18 A99 Flh KMV
e4*2001/116*0106*.. 79-99,2 235/40R18 S06
79-99,2 245/35R18 A01 K1a K1b K2b
79-99,2 245/40R18 A01 K1a K1b K2b K42
Lexus ES 300h 131 215/45R18 A31 T93 A21 A58 A99
XZ1L(EU,M), -/TMG 131 225/45R18 A91 Lim V18 S02
e6*2007/46*0250*..; 131 235/45R18 A12
e13*2007/46*1962*.. 131 245/40R18 A12
§22 55642*00
Lexus GS 183,208 225/45R18 A32 R37 A21 A99 Lim
S19(a) 183,208 235/40R18 A12 R37 V18 S02
e6*2001/116* 183-255 245/40R18 A12
0103*00-05
Lexus GS 300/430 161-208 235/40R18 T91 A12 A21 A99
S16 161-208 245/40R18 A01 K1a S02
e11*96/79, 98/14,
2001/116*0078*..
Lexus GS 300H/450H 133, 215 225/45R18 A32 T95 A21 A58 A99
HS19(a) 133, 215 235/40R18 A90 T95 BL1 L06 Lim
e6*2001/116* 133, 215 235/45R18 A90 S02
0106*08-.. 133, 215 245/40R18 A12
- Hybrid 133, 215 245/45R18 A12
ab Modell 2013
Lexus GS 450h 218 225/45R18 A32 R37 T95 A21 A99 Lim
HS19(a) 218 235/40R18 A12 R37 T95 V18 S02
e6*2001/116* 218 245/40R18 A12
0106*00-07
Lexus IS 110-153 215/40R18 A10 T89 A21 A99 Lim
XE2(a) 110-153 225/40R18 A10 T89 V18 VL8 S02
e11*2001/116* 110-153 235/40R18 A01 A12 G01
0206*00-09 110-153 245/35R18 A12 T89
110-153 245/40R18 A12 R03
Lexus IS 200/300 114-157 225/35R18 K1c K2c K42 T87 A01 A12 A21
XE1 114-157 225/40R18 K1c K2c K41 K42 K45 K56 A99 Car Lim
e11*98/14*0110*.., 114-157 255/35R18 K2c K42 K56 R03 R70 V18 S02
e11*2001/116*0110*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Lexus IS 250/300H 133, 153 225/40R18 A91 T92 A12 A21 A99
XE2(a), XE2(a)-TMG 133, 153 235/35R18 A12 T90 BL1 Lim MHy
e11*2001/116* 133, 153 245/35R18 A01 A12 K2b T92 V18 S02
0206*10-..;
e6*2007/46*0346*..;
e13*2007/46*1936
Lexus IS 250c 153 225/40R18 R02 T89 A12 A21 A99
XE2(a) 153 235/40R18 A01 G01 R02 Cbo VL8 S02
e11*2001/116* 153 245/40R18 A12 R03
0206*00-09
Lexus NX 114, 175 225/55R18 A91 A21 A57 A99
AZ1, AZ1-TMG 114, 175 225/60R18 A12 MHy S02
e6*2007/46*0111*..; 114, 175 235/55R18 A12
e13*2007/46*1536*..
- incl. Hybrid
Lexus RC 133, 180 225/45R18 A32 A21 A58 A99
XC1 (EU,M) 133, 180 235/40R18 A90 BL1 Cpe MHy
e11*2007/46*2883*..; 133, 180 235/45R18 A90 S02
e6*2007/46*0336*.. 133, 180 245/40R18 A12
§22 55642*00
133, 180 245/45R18 A12
Lexus SC 430 210 245/40R18 A10 A21 A99
Z4 S02
e6*98/14*0084*..,
e6*2001/116*0084*..
Lexus UX 112, 127 225/50R18 A01 K6w A12 A21 A57
ZA1(EU,M), -/TMG 112, 127 235/45R18 A99 MHy S02
e6*2007/46*0263*..; 112, 127 235/50R18 A01 K1a K6b K6x
e13*2007/46*2005*.. 112, 127 245/45R18 A01 K6w
112, 127 255/45R18 A01 K1a K6b K6x
Subaru Solterra 118 (160) 235/60R18 A91 140 A07 A21 A56
EAM1S(M) 118 (160) 245/55R18 A12 140 A99 S08
e6*2018/858*00162*.. 118 (160) 255/55R18 A12 140
- Elektro
Suzuki Grand Vitara 78-171 225/60R18 A12 A21 A99
JT 78-171 235/55R18 A01 K1c Y85 S05
e4*2001/116*0091*..; 78-171 245/50R18 A01 K1c K2b
e4*2007/46*0292*.. 78-171 255/45R18 A01 K1c
- 5-Türer 78-171 255/50R18 A01 K1c K2b K42 Z49
Suzuki Grand Vitara 78-122 225/60R18 A12 A21 A99
JT 78-122 235/55R18 A01 K1c Y84 S05
e4*2001/116*0091*..; 78-122 245/50R18 A01 K1c K2b
e4*2007/46*0292*.. 78-122 255/45R18 A01 K1c
- 3-Türer 78-122 255/50R18 A01 K1c K2b
Suzuki Kizashi 131 215/45R18 A91 T93 A21 A57 A99
FR 131 225/45R18 A91 Lim S04
e4*2007/46*0142*.. 131 235/40R18 A12
131 235/45R18 A12
131 245/40R18 A01 A12 K1a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH

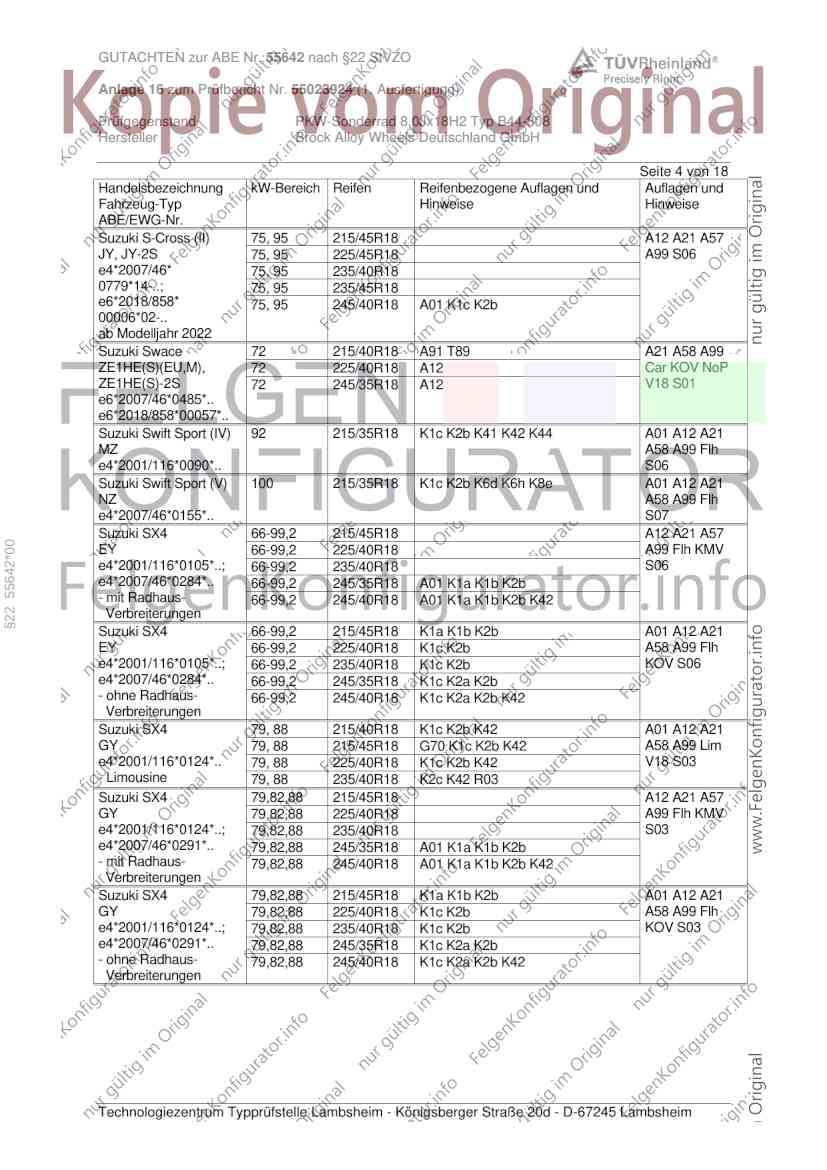

Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki S-Cross (II) 75, 95 215/45R18 A12 A21 A57
JY, JY-2S 75, 95 225/45R18 A99 S06
e4*2007/46* 75, 95 235/40R18
0779*14-..; 75, 95 235/45R18
e6*2018/858* 75, 95 245/40R18 A01 K1c K2b
00006*02-..
ab Modelljahr 2022
Suzuki Swace 72 215/40R18 A91 T89 A21 A58 A99
ZE1HE(S)(EU,M), 72 225/40R18 A12 Car KOV NoP
ZE1HE(S)-2S 72 245/35R18 A12 V18 S01
e6*2007/46*0485*..
e6*2018/858*00057*..
Suzuki Swift Sport (IV) 92 215/35R18 K1c K2b K41 K42 K44 A01 A12 A21
MZ A58 A99 Flh
e4*2001/116*0090*.. S06
Suzuki Swift Sport (V) 100 215/35R18 K1c K2b K6d K6h K8e A01 A12 A21
NZ A58 A99 Flh
e4*2007/46*0155*.. S07
Suzuki SX4 66-99,2 215/45R18 A12 A21 A57
§22 55642*00
EY 66-99,2 225/40R18 A99 Flh KMV
e4*2001/116*0105*..; 66-99,2 235/40R18 S06
e4*2007/46*0284*.. 66-99,2 245/35R18 A01 K1a K1b K2b
- mit Radhaus- 66-99,2 245/40R18 A01 K1a K1b K2b K42
Verbreiterungen
Suzuki SX4 66-99,2 215/45R18 K1a K1b K2b A01 A12 A21
EY 66-99,2 225/40R18 K1c K2b A58 A99 Flh
e4*2001/116*0105*..; 66-99,2 235/40R18 K1c K2b KOV S06
e4*2007/46*0284*.. 66-99,2 245/35R18 K1c K2a K2b
- ohne Radhaus- 66-99,2 245/40R18 K1c K2a K2b K42
Verbreiterungen
Suzuki SX4 79, 88 215/40R18 K1c K2b K42 A01 A12 A21
GY 79, 88 215/45R18 G70 K1c K2b K42 A58 A99 Lim
e4*2001/116*0124*.. 79, 88 225/40R18 K1c K2b K42 V18 S03
- Limousine 79, 88 235/40R18 K2c K42 R03
Suzuki SX4 79,82,88 215/45R18 A12 A21 A57
GY 79,82,88 225/40R18 A99 Flh KMV
e4*2001/116*0124*..; 79,82,88 235/40R18 S03
e4*2007/46*0291*.. 79,82,88 245/35R18 A01 K1a K1b K2b
- mit Radhaus- 79,82,88 245/40R18 A01 K1a K1b K2b K42
Verbreiterungen
Suzuki SX4 79,82,88 215/45R18 K1a K1b K2b A01 A12 A21
GY 79,82,88 225/40R18 K1c K2b A58 A99 Flh
e4*2001/116*0124*..; 79,82,88 235/40R18 K1c K2b KOV S03
e4*2007/46*0291*.. 79,82,88 245/35R18 K1c K2a K2b
- ohne Radhaus- 79,82,88 245/40R18 K1c K2a K2b K42
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

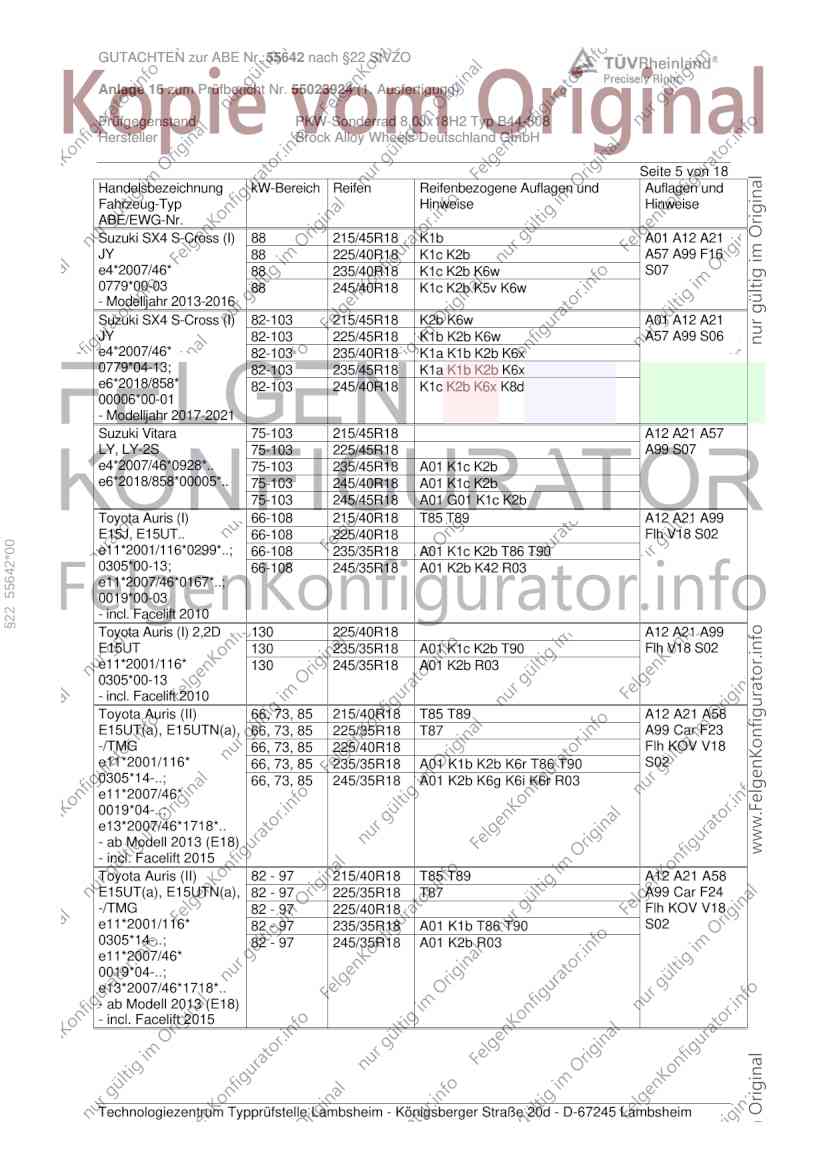

GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki SX4 S-Cross (I) 88 215/45R18 K1b A01 A12 A21
JY 88 225/40R18 K1c K2b A57 A99 F16
e4*2007/46* 88 235/40R18 K1c K2b K6w S07
0779*00-03 88 245/40R18 K1c K2b K5v K6w
- Modelljahr 2013-2016
Suzuki SX4 S-Cross (I) 82-103 215/45R18 K2b K6w A01 A12 A21
JY 82-103 225/45R18 K1b K2b K6w A57 A99 S06
e4*2007/46* 82-103 235/40R18 K1a K1b K2b K6x
0779*04-13; 82-103 235/45R18 K1a K1b K2b K6x
e6*2018/858* 82-103 245/40R18 K1c K2b K6x K8d
00006*00-01
- Modelljahr 2017-2021
Suzuki Vitara 75-103 215/45R18 A12 A21 A57
LY, LY-2S 75-103 225/45R18 A99 S07
e4*2007/46*0928*.. 75-103 235/45R18 A01 K1c K2b
e6*2018/858*00005*.. 75-103 245/40R18 A01 K1c K2b
75-103 245/45R18 A01 G01 K1c K2b
Toyota Auris (I) 66-108 215/40R18 T85 T89 A12 A21 A99
E15J, E15UT.. 66-108 225/40R18 Flh V18 S02
§22 55642*00
e11*2001/116*0299*..; 66-108 235/35R18 A01 K1c K2b T86 T90
0305*00-13; 66-108 245/35R18 A01 K2b K42 R03
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 225/40R18 A12 A21 A99
E15UT 130 235/35R18 A01 K1c K2b T90 Flh V18 S02
e11*2001/116* 130 245/35R18 A01 K2b R03
0305*00-13
- incl. Facelift 2010
Toyota Auris (II) 66, 73, 85 215/40R18 T85 T89 A12 A21 A58
E15UT(a), E15UTN(a), 66, 73, 85 225/35R18 T87 A99 Car F23
-/TMG 66, 73, 85 225/40R18 Flh KOV V18
e11*2001/116* 66, 73, 85 235/35R18 A01 K1b K2b K6r T86 T90 S02
0305*14-..; 66, 73, 85 245/35R18 A01 K2b K6g K6i K6r R03
e11*2007/46*
0019*04-..;
e13*2007/46*1718*..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris (II) 82 - 97 215/40R18 T85 T89 A12 A21 A58
E15UT(a), E15UTN(a), 82 - 97 225/35R18 T87 A99 Car F24
-/TMG 82 - 97 225/40R18 Flh KOV V18
e11*2001/116* 82 - 97 235/35R18 A01 K1b T86 T90 S02
0305*14-..; 82 - 97 245/35R18 A01 K2b R03
e11*2007/46*
0019*04-..;
e13*2007/46*1718*..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH

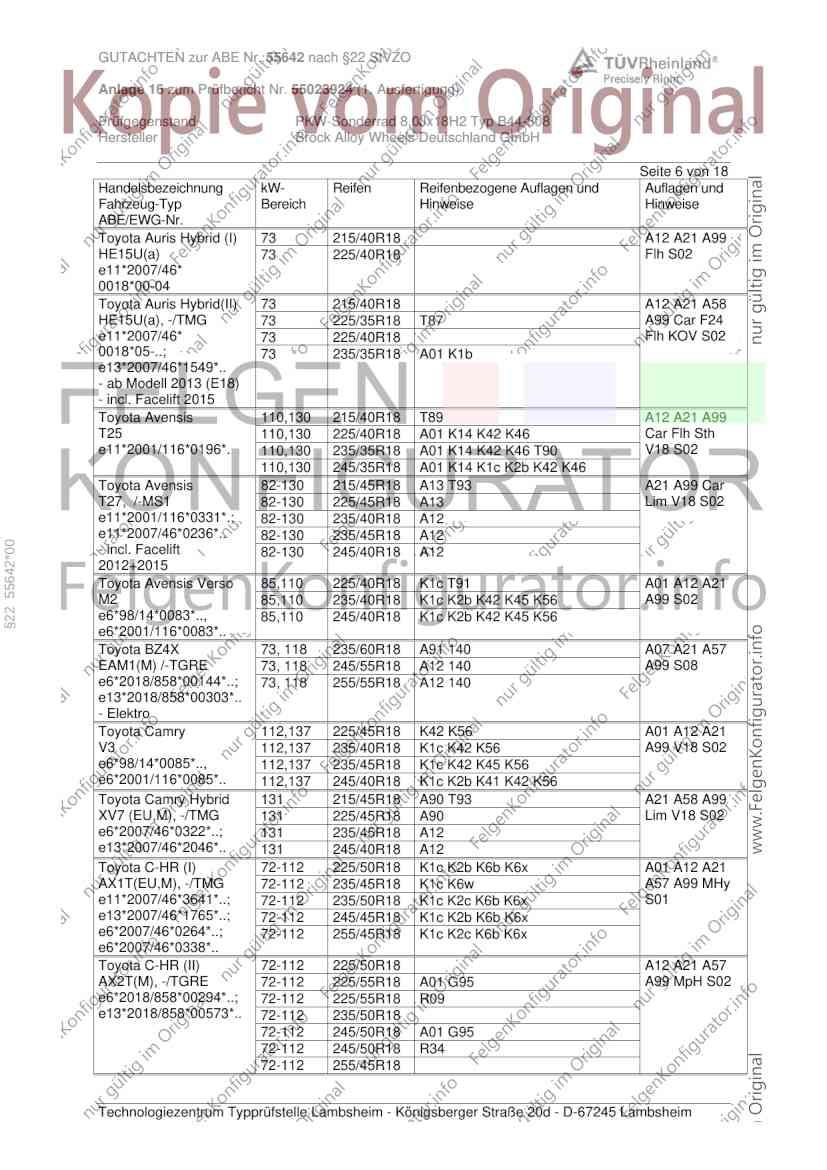

Seite 6 von 18
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
Toyota Auris Hybrid (I) 73 215/40R18 A12 A21 A99
HE15U(a) 73 225/40R18 Flh S02
e11*2007/46*
0018*00-04
Toyota Auris Hybrid(II) 73 215/40R18 A12 A21 A58
HE15U(a), -/TMG 73 225/35R18 T87 A99 Car F24
e11*2007/46* 73 225/40R18 Flh KOV S02
0018*05-..; 73 235/35R18 A01 K1b
e13*2007/46*1549*..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Avensis 110,130 215/40R18 T89 A12 A21 A99
T25 110,130 225/40R18 A01 K14 K42 K46 Car Flh Sth
e11*2001/116*0196*. 110,130 235/35R18 A01 K14 K42 K46 T90 V18 S02
110,130 245/35R18 A01 K14 K1c K2b K42 K46
Toyota Avensis 82-130 215/45R18 A13 T93 A21 A99 Car
T27, /-MS1 82-130 225/45R18 A13 Lim V18 S02
e11*2001/116*0331*.; 82-130 235/40R18 A12
e11*2007/46*0236*.. 82-130 235/45R18 A12
§22 55642*00
- incl. Facelift 82-130 245/40R18 A12
2012+2015
Toyota Avensis Verso 85,110 225/40R18 K1c T91 A01 A12 A21
M2 85,110 235/40R18 K1c K2b K42 K45 K56 A99 S02
e6*98/14*0083*.., 85,110 245/40R18 K1c K2b K42 K45 K56
e6*2001/116*0083*..
Toyota BZ4X 73, 118 235/60R18 A91 140 A07 A21 A57
EAM1(M) /-TGRE 73, 118 245/55R18 A12 140 A99 S08
e6*2018/858*00144*..; 73, 118 255/55R18 A12 140
e13*2018/858*00303*..
- Elektro
Toyota Camry 112,137 225/45R18 K42 K56 A01 A12 A21
V3 112,137 235/40R18 K1c K42 K56 A99 V18 S02
e6*98/14*0085*.., 112,137 235/45R18 K1c K42 K45 K56
e6*2001/116*0085*.. 112,137 245/40R18 K1c K2b K41 K42 K56
Toyota Camry Hybrid 131 215/45R18 A90 T93 A21 A58 A99
XV7 (EU,M), -/TMG 131 225/45R18 A90 Lim V18 S02
e6*2007/46*0322*..; 131 235/45R18 A12
e13*2007/46*2046*.. 131 245/40R18 A12
Toyota C-HR (I) 72-112 225/50R18 K1c K2b K6b K6x A01 A12 A21
AX1T(EU,M), -/TMG 72-112 235/45R18 K1c K6w A57 A99 MHy
e11*2007/46*3641*..; 72-112 235/50R18 K1c K2c K6b K6x S01
e13*2007/46*1765*..; 72-112 245/45R18 K1c K2b K6b K6x
e6*2007/46*0264*..; 72-112 255/45R18 K1c K2c K6b K6x
e6*2007/46*0338*..
Toyota C-HR (II) 72-112 225/50R18 A12 A21 A57
AX2T(M), -/TGRE 72-112 225/55R18 A01 G95 A99 MpH S02
e6*2018/858*00294*..; 72-112 225/55R18 R09
e13*2018/858*00573*.. 72-112 235/50R18
72-112 245/50R18 A01 G95
72-112 245/50R18 R34
72-112 255/45R18

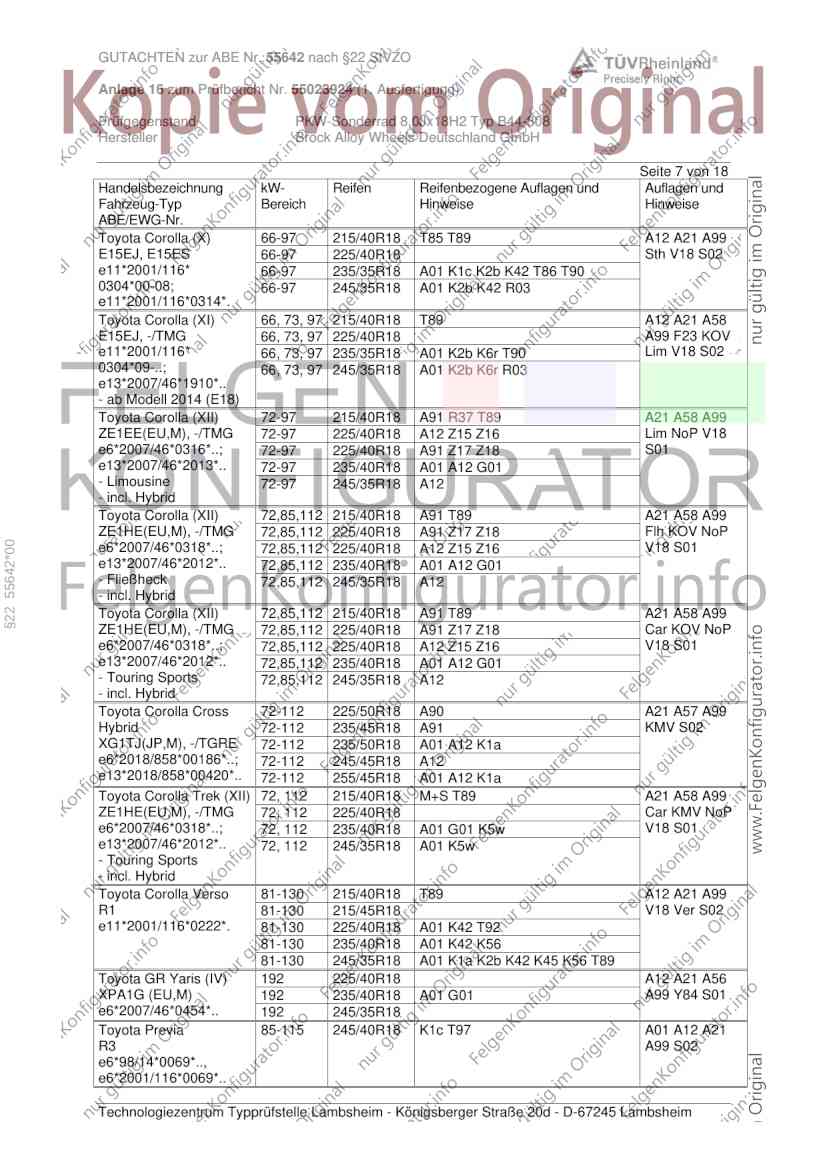

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 7 von 18
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
Toyota Corolla (X) 66-97 215/40R18 T85 T89 A12 A21 A99
E15EJ, E15ES 66-97 225/40R18 Sth V18 S02
e11*2001/116* 66-97 235/35R18 A01 K1c K2b K42 T86 T90
0304*00-08; 66-97 245/35R18 A01 K2b K42 R03
e11*2001/116*0314*.
Toyota Corolla (XI) 66, 73, 97 215/40R18 T89 A12 A21 A58
E15EJ, -/TMG 66, 73, 97 225/40R18 A99 F23 KOV
e11*2001/116* 66, 73, 97 235/35R18 A01 K2b K6r T90 Lim V18 S02
0304*09-..; 66, 73, 97 245/35R18 A01 K2b K6r R03
e13*2007/46*1910*..
- ab Modell 2014 (E18)
Toyota Corolla (XII) 72-97 215/40R18 A91 R37 T89 A21 A58 A99
ZE1EE(EU,M), -/TMG 72-97 225/40R18 A12 Z15 Z16 Lim NoP V18
e6*2007/46*0316*..; 72-97 225/40R18 A91 Z17 Z18 S01
e13*2007/46*2013*.. 72-97 235/40R18 A01 A12 G01
- Limousine 72-97 245/35R18 A12
- incl. Hybrid
Toyota Corolla (XII) 72,85,112 215/40R18 A91 T89 A21 A58 A99
ZE1HE(EU,M), -/TMG 72,85,112 225/40R18 A91 Z17 Z18 Flh KOV NoP
§22 55642*00
e6*2007/46*0318*..; 72,85,112 225/40R18 A12 Z15 Z16 V18 S01
e13*2007/46*2012*.. 72,85,112 235/40R18 A01 A12 G01
- Fließheck 72,85,112 245/35R18 A12
- incl. Hybrid
Toyota Corolla (XII) 72,85,112 215/40R18 A91 T89 A21 A58 A99
ZE1HE(EU,M), -/TMG 72,85,112 225/40R18 A91 Z17 Z18 Car KOV NoP
e6*2007/46*0318*..; 72,85,112 225/40R18 A12 Z15 Z16 V18 S01
e13*2007/46*2012*.. 72,85,112 235/40R18 A01 A12 G01
- Touring Sports 72,85,112 245/35R18 A12
- incl. Hybrid
Toyota Corolla Cross 72-112 225/50R18 A90 A21 A57 A99
Hybrid 72-112 235/45R18 A91 KMV S02
XG1TJ(JP,M), -/TGRE 72-112 235/50R18 A01 A12 K1a
e6*2018/858*00186*..; 72-112 245/45R18 A12
e13*2018/858*00420*.. 72-112 255/45R18 A01 A12 K1a
Toyota Corolla Trek (XII) 72, 112 215/40R18 M+S T89 A21 A58 A99
ZE1HE(EU,M), -/TMG 72, 112 225/40R18 Car KMV NoP
e6*2007/46*0318*..; 72, 112 235/40R18 A01 G01 K5w V18 S01
e13*2007/46*2012*.. 72, 112 245/35R18 A01 K5w
- Touring Sports
- incl. Hybrid
Toyota Corolla Verso 81-130 215/40R18 T89 A12 A21 A99
R1 81-130 215/45R18 V18 Ver S02
e11*2001/116*0222*. 81-130 225/40R18 A01 K42 T92
81-130 235/40R18 A01 K42 K56
81-130 245/35R18 A01 K1a K2b K42 K45 K56 T89
Toyota GR Yaris (IV) 192 225/40R18 A12 A21 A56
XPA1G (EU,M) 192 235/40R18 A01 G01 A99 Y84 S01
e6*2007/46*0454*.. 192 245/35R18
Toyota Previa 85-115 245/40R18 K1c T97 A01 A12 A21
R3 A99 S02
e6*98/14*0069*..,
e6*2001/116*0069*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH

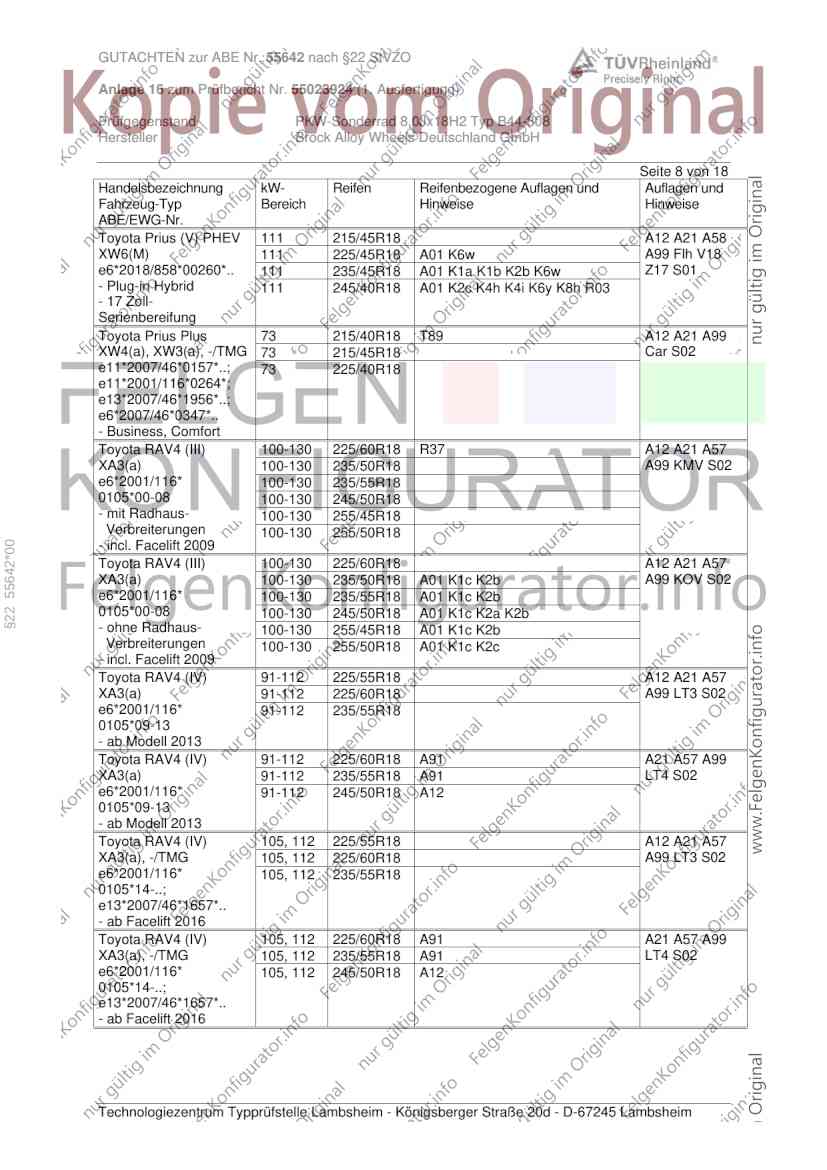

Seite 8 von 18
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
Toyota Prius (V) PHEV 111 215/45R18 A12 A21 A58
XW6(M) 111 225/45R18 A01 K6w A99 Flh V18
e6*2018/858*00260*.. 111 235/45R18 A01 K1a K1b K2b K6w Z17 S01
- Plug-in Hybrid 111 245/40R18 A01 K2c K4h K4i K6y K8h R03
- 17 Zoll-
Serienbereifung
Toyota Prius Plus 73 215/40R18 T89 A12 A21 A99
XW4(a), XW3(a), -/TMG 73 215/45R18 Car S02
e11*2007/46*0157*..; 73 225/40R18
e11*2001/116*0264*;
e13*2007/46*1956*..;
e6*2007/46*0347*..
- Business, Comfort
Toyota RAV4 (III) 100-130 225/60R18 R37 A12 A21 A57
XA3(a) 100-130 235/50R18 A99 KMV S02
e6*2001/116* 100-130 235/55R18
0105*00-08 100-130 245/50R18
- mit Radhaus- 100-130 255/45R18
Verbreiterungen 100-130 255/50R18
- incl. Facelift 2009
§22 55642*00
Toyota RAV4 (III) 100-130 225/60R18 A12 A21 A57
XA3(a) 100-130 235/50R18 A01 K1c K2b A99 KOV S02
e6*2001/116* 100-130 235/55R18 A01 K1c K2b
0105*00-08 100-130 245/50R18 A01 K1c K2a K2b
- ohne Radhaus- 100-130 255/45R18 A01 K1c K2b
Verbreiterungen 100-130 255/50R18 A01 K1c K2c
- incl. Facelift 2009
Toyota RAV4 (IV) 91-112 225/55R18 A12 A21 A57
XA3(a) 91-112 225/60R18 A99 LT3 S02
e6*2001/116* 91-112 235/55R18
0105*09-13
- ab Modell 2013
Toyota RAV4 (IV) 91-112 225/60R18 A91 A21 A57 A99
XA3(a) 91-112 235/55R18 A91 LT4 S02
e6*2001/116* 91-112 245/50R18 A12
0105*09-13
- ab Modell 2013
Toyota RAV4 (IV) 105, 112 225/55R18 A12 A21 A57
XA3(a), -/TMG 105, 112 225/60R18 A99 LT3 S02
e6*2001/116* 105, 112 235/55R18
0105*14-..;
e13*2007/46*1657*..
- ab Facelift 2016
Toyota RAV4 (IV) 105, 112 225/60R18 A91 A21 A57 A99
XA3(a), -/TMG 105, 112 235/55R18 A91 LT4 S02
e6*2001/116* 105, 112 245/50R18 A12
0105*14-..;
e13*2007/46*1657*..
- ab Facelift 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH

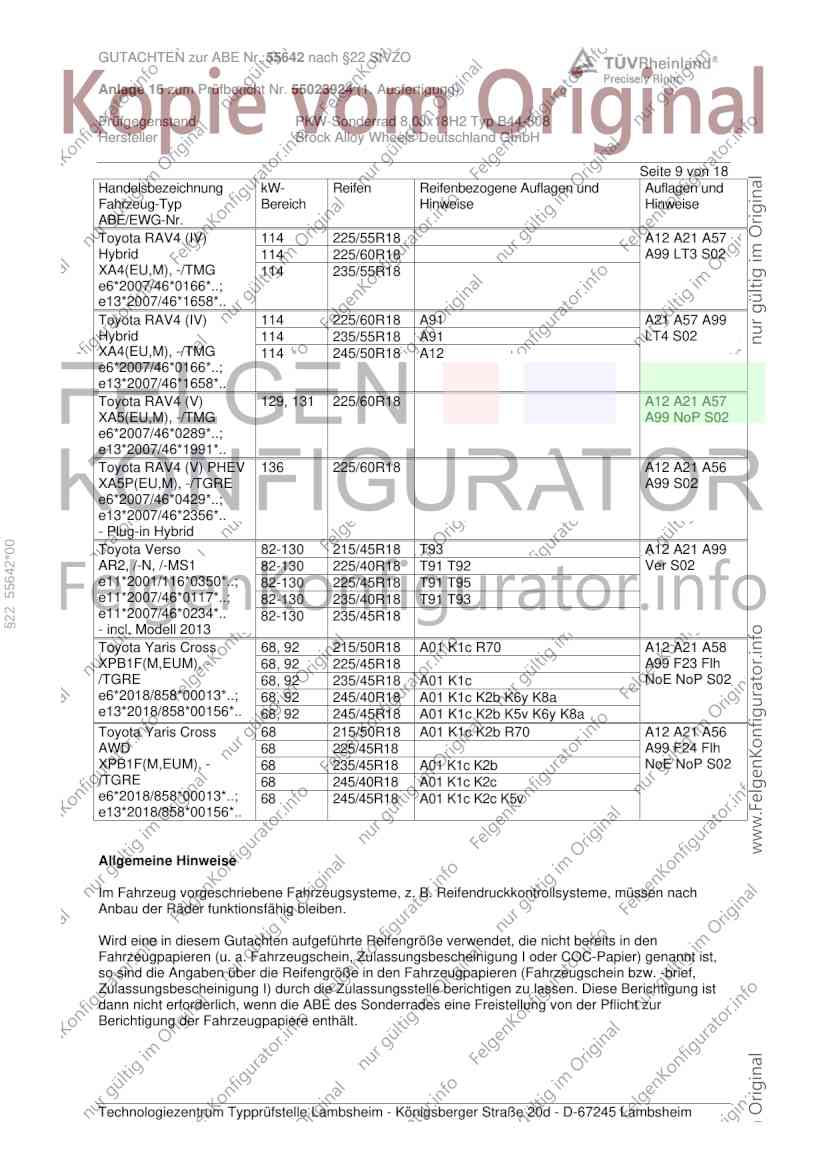

Seite 9 von 18
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
Toyota RAV4 (IV) 114 225/55R18 A12 A21 A57
Hybrid 114 225/60R18 A99 LT3 S02
XA4(EU,M), -/TMG 114 235/55R18
e6*2007/46*0166*..;
e13*2007/46*1658*..
Toyota RAV4 (IV) 114 225/60R18 A91 A21 A57 A99
Hybrid 114 235/55R18 A91 LT4 S02
XA4(EU,M), -/TMG 114 245/50R18 A12
e6*2007/46*0166*..;
e13*2007/46*1658*..
Toyota RAV4 (V) 129, 131 225/60R18 A12 A21 A57
XA5(EU,M), -/TMG A99 NoP S02
e6*2007/46*0289*..;
e13*2007/46*1991*..
Toyota RAV4 (V) PHEV 136 225/60R18 A12 A21 A56
XA5P(EU,M), -/TGRE A99 S02
e6*2007/46*0429*..;
e13*2007/46*2356*..
- Plug-in Hybrid
§22 55642*00
Toyota Verso 82-130 215/45R18 T93 A12 A21 A99
AR2, /-N, /-MS1 82-130 225/40R18 T91 T92 Ver S02
e11*2001/116*0350*..; 82-130 225/45R18 T91 T95
e11*2007/46*0117*..; 82-130 235/40R18 T91 T93
e11*2007/46*0234*.. 82-130 235/45R18
- incl. Modell 2013
Toyota Yaris Cross 68, 92 215/50R18 A01 K1c R70 A12 A21 A58
XPB1F(M,EUM), - 68, 92 225/45R18 A99 F23 Flh
/TGRE 68, 92 235/45R18 A01 K1c NoE NoP S02
e6*2018/858*00013*..; 68, 92 245/40R18 A01 K1c K2b K6y K8a
e13*2018/858*00156*.. 68, 92 245/45R18 A01 K1c K2b K5v K6y K8a
Toyota Yaris Cross 68 215/50R18 A01 K1c K2b R70 A12 A21 A56
AWD 68 225/45R18 A99 F24 Flh
XPB1F(M,EUM), - 68 235/45R18 A01 K1c K2b NoE NoP S02
/TGRE 68 245/40R18 A01 K1c K2c
e6*2018/858*00013*..; 68 245/45R18 A01 K1c K2c K5v
e13*2018/858*00156*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH

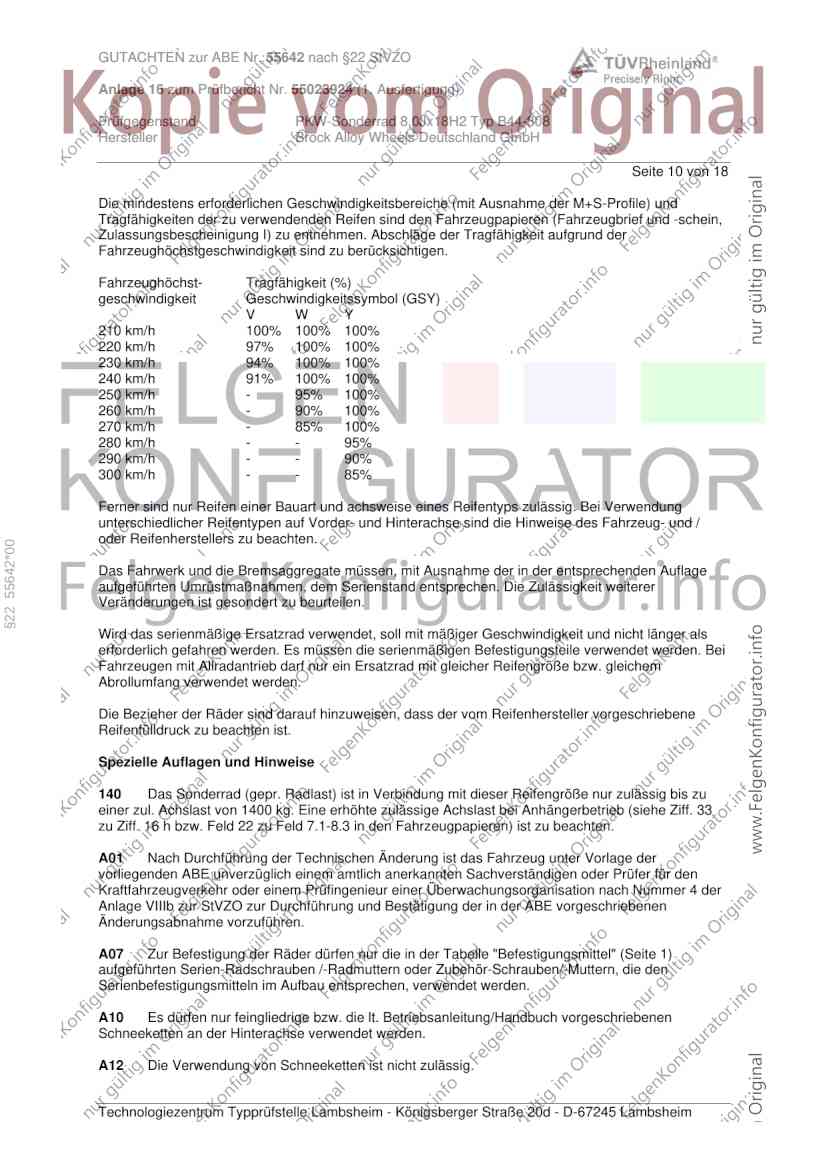

Seite 10 von 18
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
§22 55642*00
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1)
aufgeführten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den
Serienbefestigungsmitteln im Aufbau entsprechen, verwendet werden.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 11 von 18

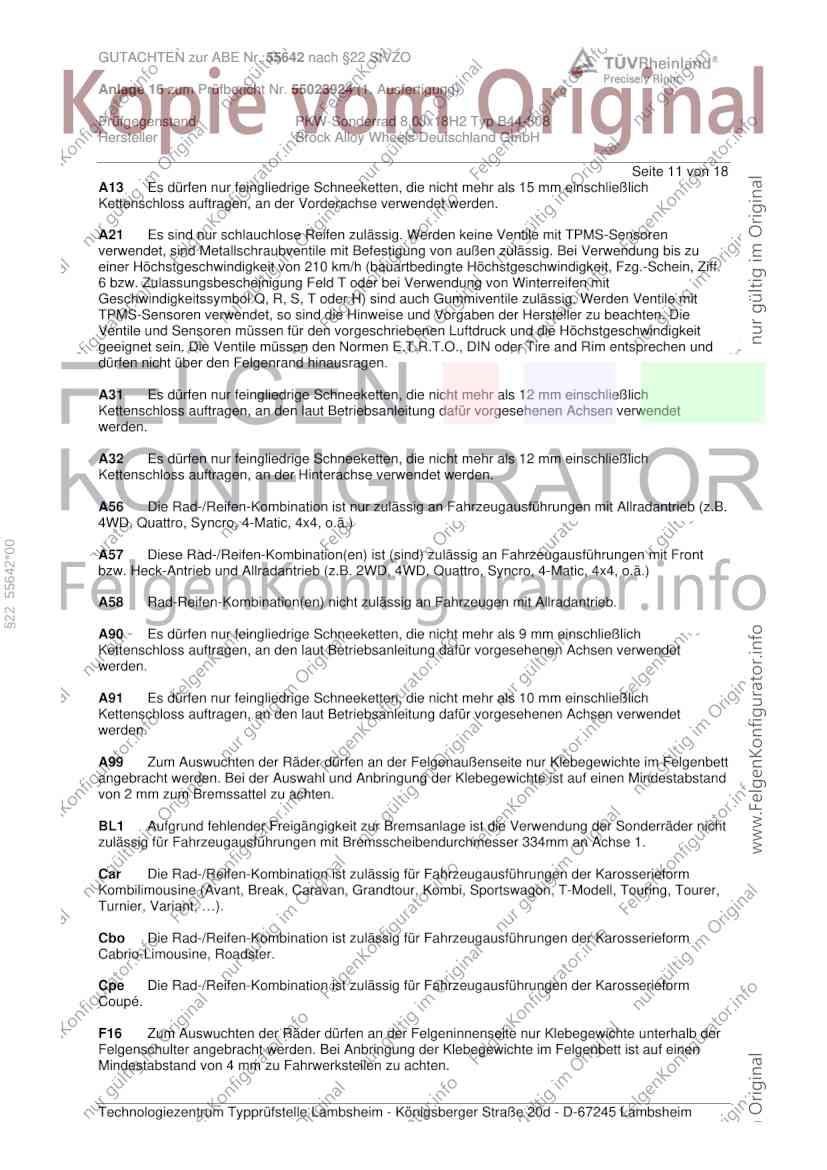

A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
§22 55642*00
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
BL1 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 334mm an Achse 1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 4 mm zu Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 12 von 18

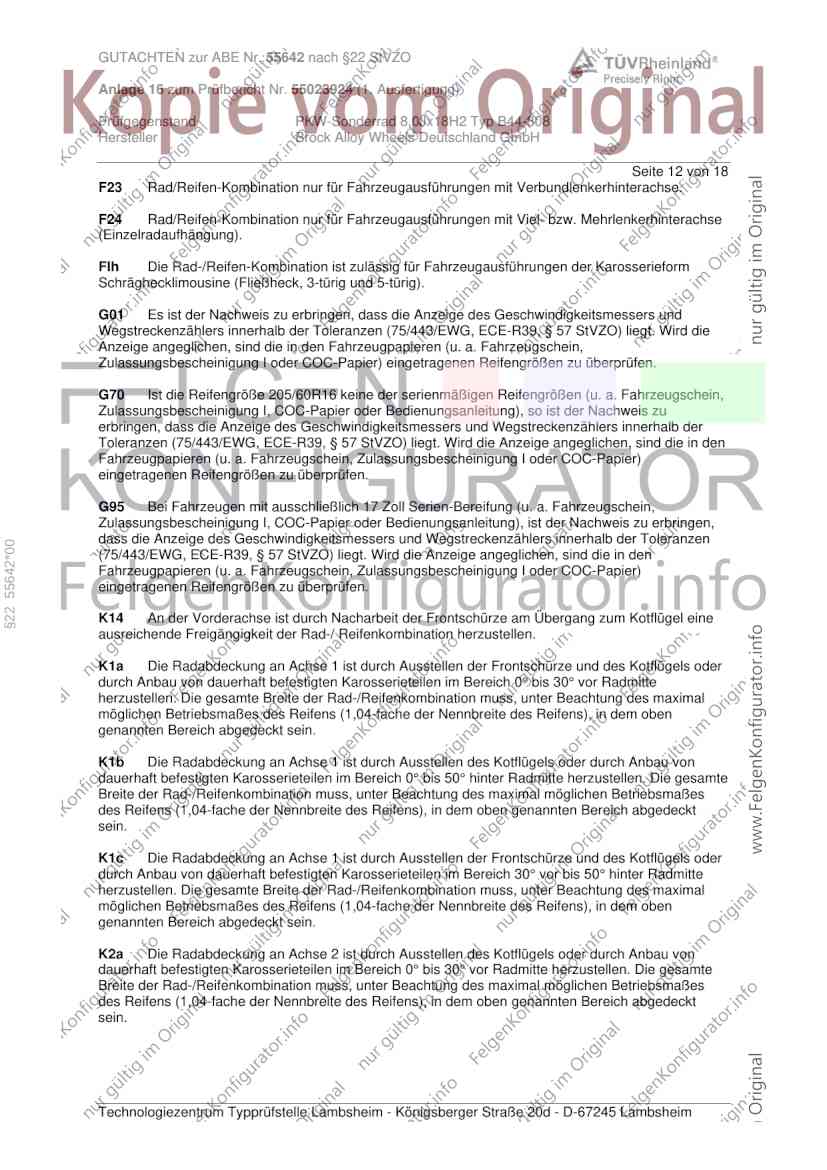

F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G70 Ist die Reifengröße 205/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G95 Bei Fahrzeugen mit ausschließlich 17 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
§22 55642*00
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 13 von 18

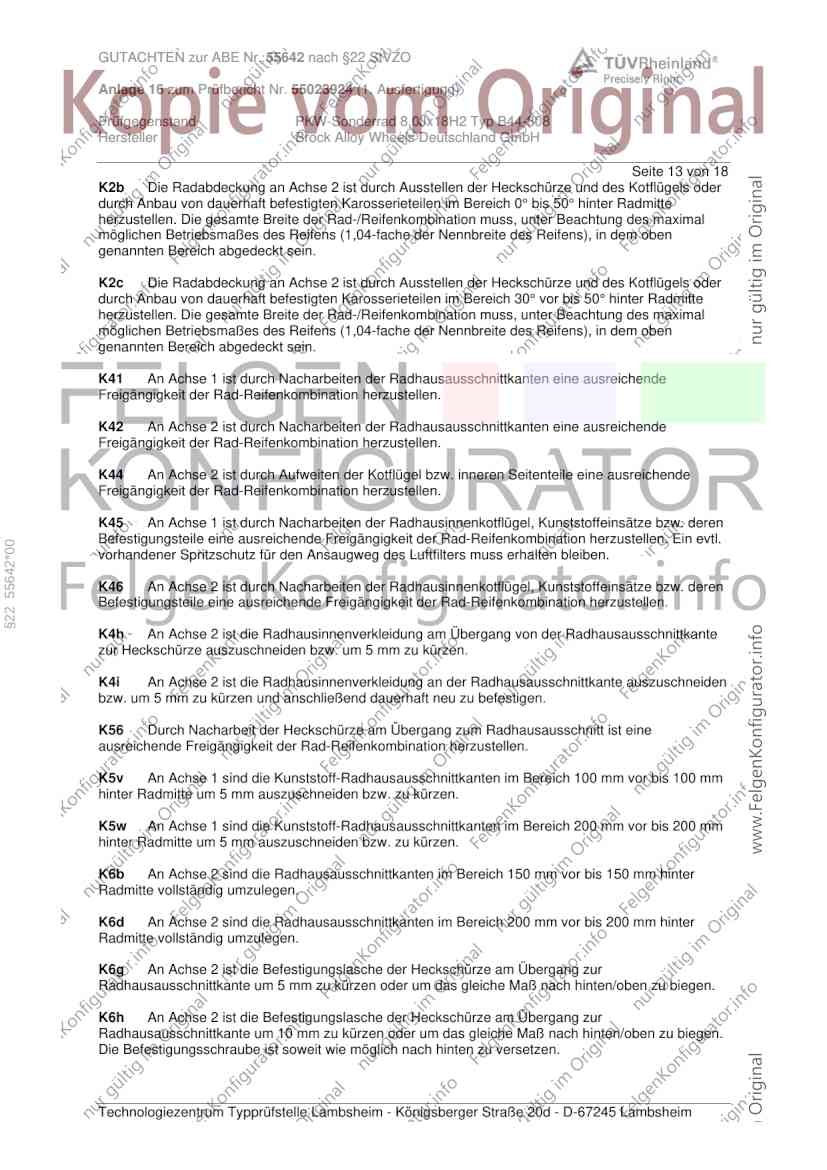

K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
§22 55642*00
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 14 von 18
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
§22 55642*00
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung
mit 225/65R17 ww. 225/60R18. Wendekreis von 10,6 m bzw. 2,85 Lenkradumdrehungen von
Anschlag zu Anschlag.
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung
mit 235/55R18. Wendekreis von 11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 15 von 18
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R34 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
225/60R17, 225/55R18 oder 225/50R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
§22 55642*00
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH

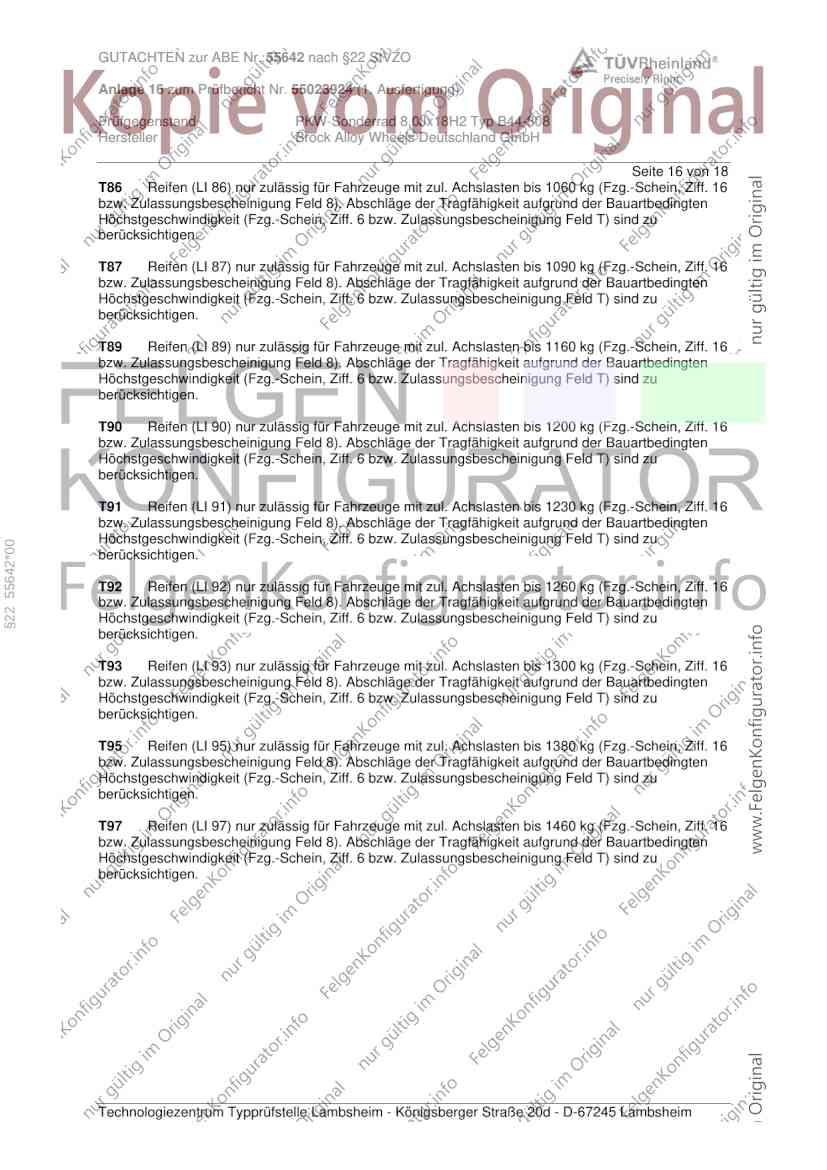

Seite 16 von 18
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
§22 55642*00
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH

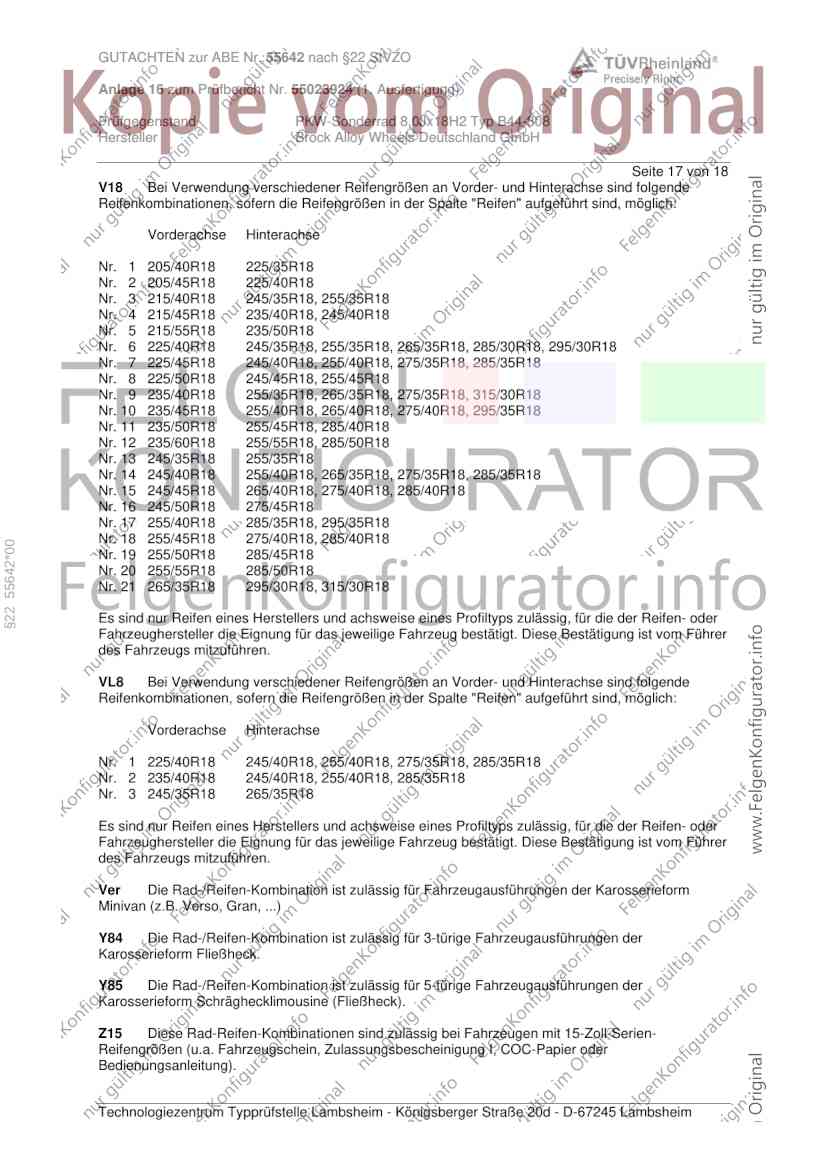

Seite 17 von 18
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 215/55R18 235/50R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18, 255/45R18
Nr. 9 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 235/60R18 255/55R18, 285/50R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
§22 55642*00
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VL8 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/40R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 2 235/40R18 245/40R18, 255/40R18, 285/35R18
Nr. 3 245/35R18 265/35R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Minivan (z.B. Verso, Gran, ...)
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55642 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55023924 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ B44-808
Hersteller Brock Alloy Wheels Deutschland GmbH

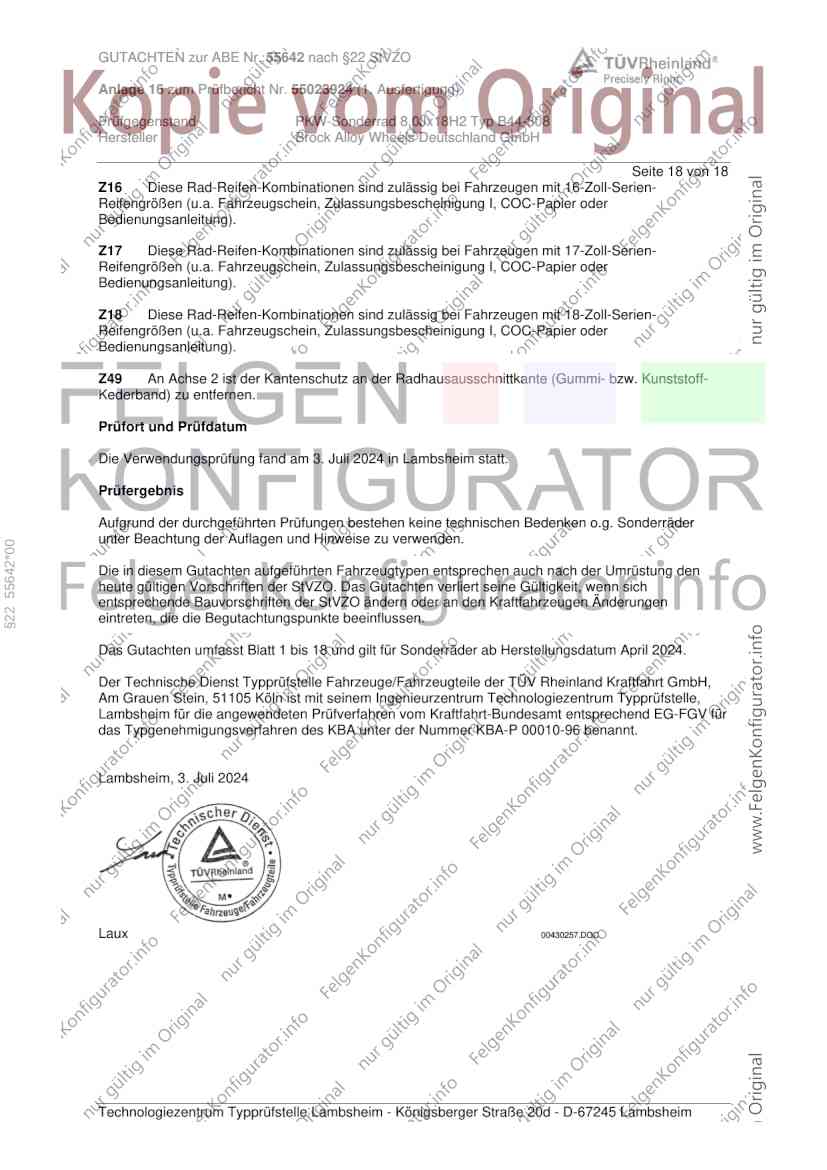

Seite 18 von 18
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 3. Juli 2024 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
§22 55642*00
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum April 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 3. Juli 2024
Laux 00430257.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
