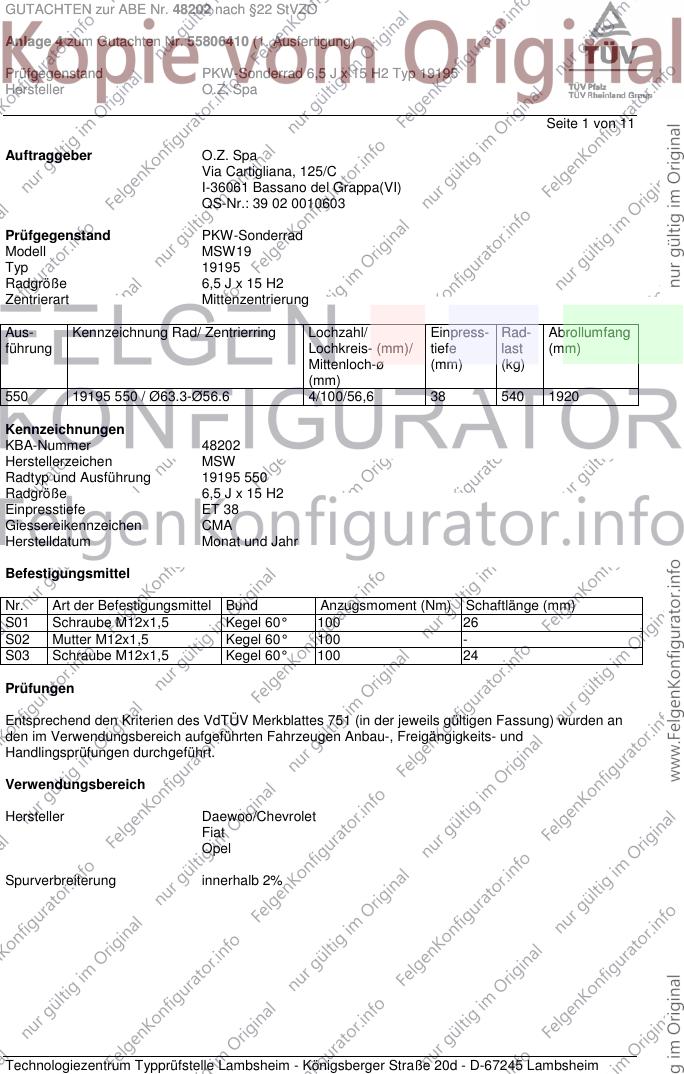

GUTACHTEN zur ABE Nr. 48202 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55806410 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19195
Hersteller O.Z. Spa
Seite 1 von 11
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW19
Typ 19195
Radgröße 6,5 J x 15 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
550 19195 550 / Ø63.3-Ø56.6 4/100/56,6 38 540 1920
Kennzeichnungen
KBA-Nummer 48202
Herstellerzeichen MSW
Radtyp und Ausführung 19195 550
Radgröße 6,5 J x 15 H2
Einpresstiefe ET 38
Giessereikennzeichen CMA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 100 26
S02 Mutter M12x1,5 Kegel 60° 100 -
S03 Schraube M12x1,5 Kegel 60° 100 24
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daewoo/Chevrolet
Fiat
Opel
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48202 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55806410 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19195
Hersteller O.Z. Spa
Seite 2 von 11

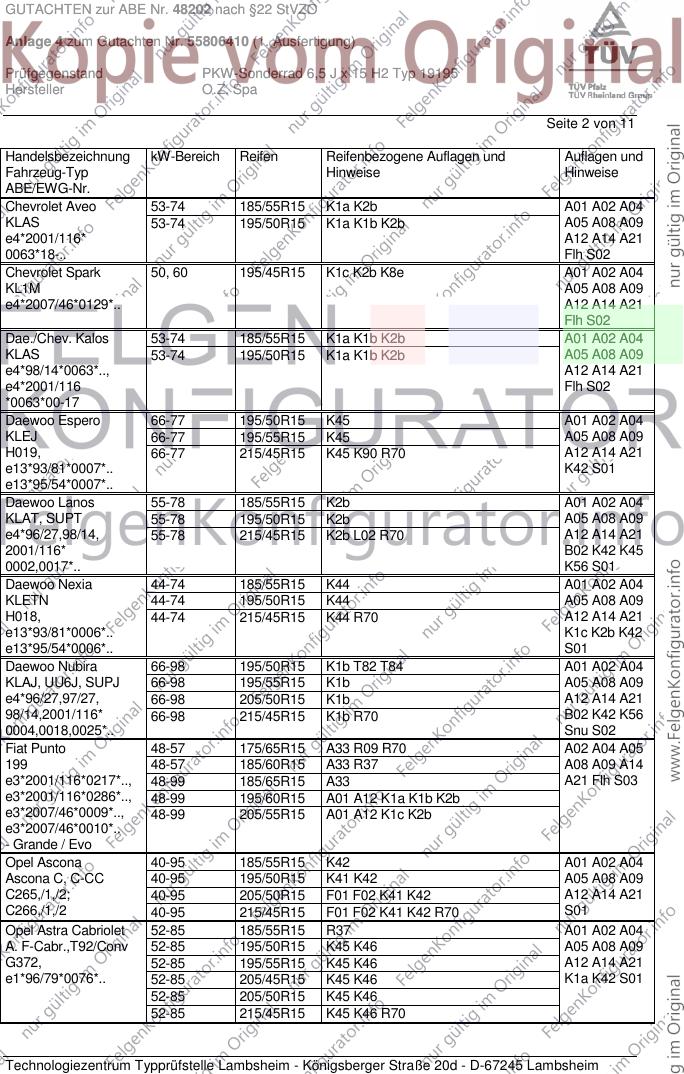

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chevrolet Aveo 53-74 185/55R15 K1a K2b A01 A02 A04
KLAS 53-74 195/50R15 K1a K1b K2b A05 A08 A09
e4*2001/116* A12 A14 A21
0063*18-.. Flh S02
Chevrolet Spark 50, 60 195/45R15 K1c K2b K8e A01 A02 A04
KL1M A05 A08 A09
e4*2007/46*0129*.. A12 A14 A21
Flh S02
Dae./Chev. Kalos 53-74 185/55R15 K1a K1b K2b A01 A02 A04
KLAS 53-74 195/50R15 K1a K1b K2b A05 A08 A09
e4*98/14*0063*.., A12 A14 A21
e4*2001/116 Flh S02
*0063*00-17
Daewoo Espero 66-77 195/50R15 K45 A01 A02 A04
KLEJ 66-77 195/55R15 K45 A05 A08 A09
H019, 66-77 215/45R15 K45 K90 R70 A12 A14 A21
e13*93/81*0007*.. K42 S01
e13*95/54*0007*..
Daewoo Lanos 55-78 185/55R15 K2b A01 A02 A04
KLAT, SUPT 55-78 195/50R15 K2b A05 A08 A09
e4*96/27,98/14, 55-78 215/45R15 K2b L02 R70 A12 A14 A21
2001/116* B02 K42 K45
0002,0017*.. K56 S01
Daewoo Nexia 44-74 185/55R15 K44 A01 A02 A04
KLETN 44-74 195/50R15 K44 A05 A08 A09
H018, 44-74 215/45R15 K44 R70 A12 A14 A21
e13*93/81*0006*.. K1c K2b K42
e13*95/54*0006*.. S01
Daewoo Nubira 66-98 195/50R15 K1b T82 T84 A01 A02 A04
KLAJ, UU6J, SUPJ 66-98 195/55R15 K1b A05 A08 A09
e4*96/27,97/27, 66-98 205/50R15 K1b A12 A14 A21
98/14,2001/116* 66-98 215/45R15 K1b R70 B02 K42 K56
0004,0018,0025*.. Snu S02
Fiat Punto 48-57 175/65R15 A33 R09 R70 A02 A04 A05
199 48-57 185/60R15 A33 R37 A08 A09 A14
e3*2001/116*0217*.., 48-99 185/65R15 A33 A21 Flh S03
e3*2001/116*0286*.., 48-99 195/60R15 A01 A12 K1a K1b K2b
e3*2007/46*0009*.., 48-99 205/55R15 A01 A12 K1c K2b
e3*2007/46*0010*..
- Grande / Evo
Opel Ascona 40-95 185/55R15 K42 A01 A02 A04
Ascona C, C-CC 40-95 195/50R15 K41 K42 A05 A08 A09
C265,/1,/2; 40-95 205/50R15 F01 F02 K41 K42 A12 A14 A21
C266,/1,/2 40-95 215/45R15 F01 F02 K41 K42 R70 S01
Opel Astra Cabriolet 52-85 185/55R15 R37 A01 A02 A04
A. F-Cabr.,T92/Conv 52-85 195/50R15 K45 K46 A05 A08 A09
G372, 52-85 195/55R15 K45 K46 A12 A14 A21
e1*96/79*0076*.. 52-85 205/45R15 K45 K46 K1a K42 S01
52-85 205/50R15 K45 K46
52-85 215/45R15 K45 K46 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

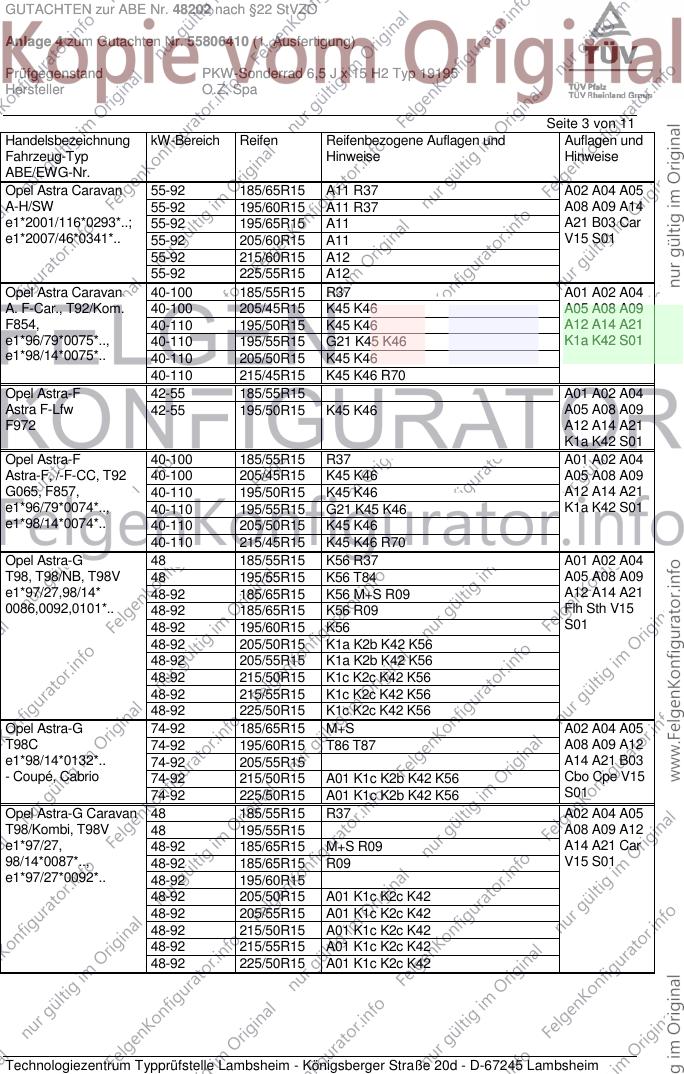

GUTACHTEN zur ABE Nr. 48202 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55806410 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19195
Hersteller O.Z. Spa
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra Caravan 55-92 185/65R15 A11 R37 A02 A04 A05
A-H/SW 55-92 195/60R15 A11 R37 A08 A09 A14
e1*2001/116*0293*..; 55-92 195/65R15 A11 A21 B03 Car
e1*2007/46*0341*.. 55-92 205/60R15 A11 V15 S01
55-92 215/60R15 A12
55-92 225/55R15 A12
Opel Astra Caravan 40-100 185/55R15 R37 A01 A02 A04
A. F-Car., T92/Kom. 40-100 205/45R15 K45 K46 A05 A08 A09
F854, 40-110 195/50R15 K45 K46 A12 A14 A21
e1*96/79*0075*.., 40-110 195/55R15 G21 K45 K46 K1a K42 S01
e1*98/14*0075*.. 40-110 205/50R15 K45 K46
40-110 215/45R15 K45 K46 R70
Opel Astra-F 42-55 185/55R15 A01 A02 A04
Astra F-Lfw 42-55 195/50R15 K45 K46 A05 A08 A09
F972 A12 A14 A21
K1a K42 S01
Opel Astra-F 40-100 185/55R15 R37 A01 A02 A04
Astra-F, /-F-CC, T92 40-100 205/45R15 K45 K46 A05 A08 A09
G065, F857, 40-110 195/50R15 K45 K46 A12 A14 A21
e1*96/79*0074*.., 40-110 195/55R15 G21 K45 K46 K1a K42 S01
e1*98/14*0074*.. 40-110 205/50R15 K45 K46
40-110 215/45R15 K45 K46 R70
Opel Astra-G 48 185/55R15 K56 R37 A01 A02 A04
T98, T98/NB, T98V 48 195/55R15 K56 T84 A05 A08 A09
e1*97/27,98/14* 48-92 185/65R15 K56 M+S R09 A12 A14 A21
0086,0092,0101*.. 48-92 185/65R15 K56 R09 Flh Sth V15
48-92 195/60R15 K56 S01
48-92 205/50R15 K1a K2b K42 K56
48-92 205/55R15 K1a K2b K42 K56
48-92 215/50R15 K1c K2c K42 K56
48-92 215/55R15 K1c K2c K42 K56
48-92 225/50R15 K1c K2c K42 K56
Opel Astra-G 74-92 185/65R15 M+S A02 A04 A05
T98C 74-92 195/60R15 T86 T87 A08 A09 A12
e1*98/14*0132*.. 74-92 205/55R15 A14 A21 B03
- Coupé, Cabrio 74-92 215/50R15 A01 K1c K2b K42 K56 Cbo Cpe V15
74-92 225/50R15 A01 K1c K2b K42 K56 S01
Opel Astra-G Caravan 48 185/55R15 R37 A02 A04 A05
T98/Kombi, T98V 48 195/55R15 A08 A09 A12
e1*97/27, 48-92 185/65R15 M+S R09 A14 A21 Car
98/14*0087*.., 48-92 185/65R15 R09 V15 S01
e1*97/27*0092*.. 48-92 195/60R15
48-92 205/50R15 A01 K1c K2c K42
48-92 205/55R15 A01 K1c K2c K42
48-92 215/50R15 A01 K1c K2c K42
48-92 215/55R15 A01 K1c K2c K42
48-92 225/50R15 A01 K1c K2c K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

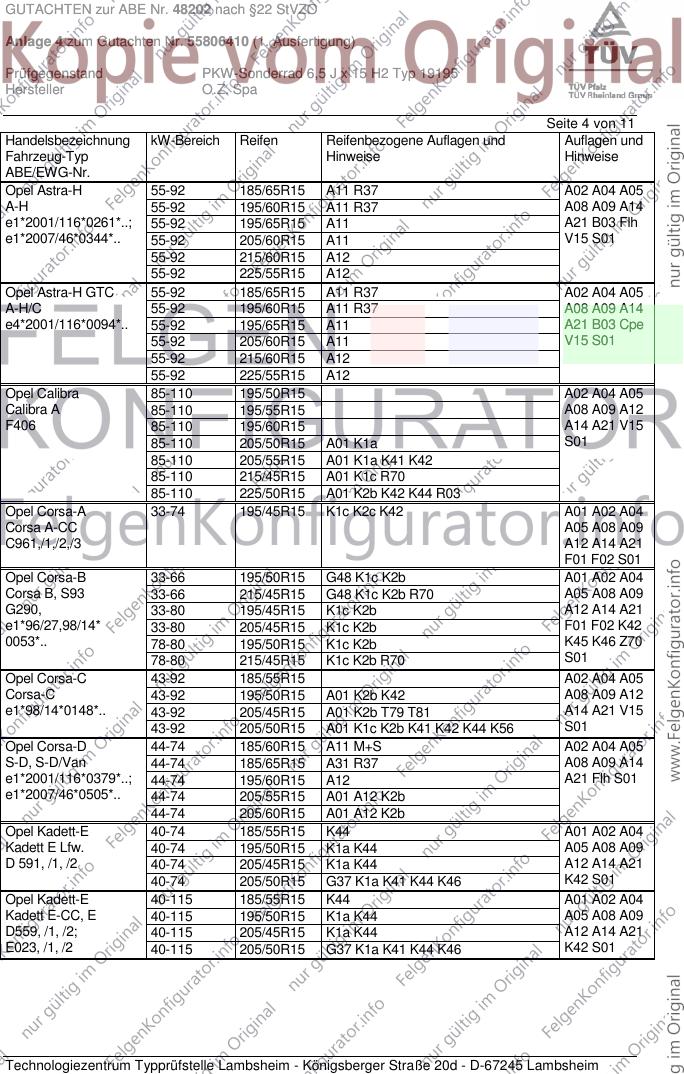

GUTACHTEN zur ABE Nr. 48202 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55806410 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19195
Hersteller O.Z. Spa
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra-H 55-92 185/65R15 A11 R37 A02 A04 A05
A-H 55-92 195/60R15 A11 R37 A08 A09 A14
e1*2001/116*0261*..; 55-92 195/65R15 A11 A21 B03 Flh
e1*2007/46*0344*.. 55-92 205/60R15 A11 V15 S01
55-92 215/60R15 A12
55-92 225/55R15 A12
Opel Astra-H GTC 55-92 185/65R15 A11 R37 A02 A04 A05
A-H/C 55-92 195/60R15 A11 R37 A08 A09 A14
e4*2001/116*0094*.. 55-92 195/65R15 A11 A21 B03 Cpe
55-92 205/60R15 A11 V15 S01
55-92 215/60R15 A12
55-92 225/55R15 A12
Opel Calibra 85-110 195/50R15 A02 A04 A05
Calibra A 85-110 195/55R15 A08 A09 A12
F406 85-110 195/60R15 A14 A21 V15
85-110 205/50R15 A01 K1a S01
85-110 205/55R15 A01 K1a K41 K42
85-110 215/45R15 A01 K1c R70
85-110 225/50R15 A01 K2b K42 K44 R03
Opel Corsa-A 33-74 195/45R15 K1c K2c K42 A01 A02 A04
Corsa A-CC A05 A08 A09
C961,/1,/2,/3 A12 A14 A21
F01 F02 S01
Opel Corsa-B 33-66 195/50R15 G48 K1c K2b A01 A02 A04
Corsa B, S93 33-66 215/45R15 G48 K1c K2b R70 A05 A08 A09
G290, 33-80 195/45R15 K1c K2b A12 A14 A21
e1*96/27,98/14* 33-80 205/45R15 K1c K2b F01 F02 K42
0053*.. 78-80 195/50R15 K1c K2b K45 K46 Z70
78-80 215/45R15 K1c K2b R70 S01
Opel Corsa-C 43-92 185/55R15 A02 A04 A05
Corsa-C 43-92 195/50R15 A01 K2b K42 A08 A09 A12
e1*98/14*0148*.. 43-92 205/45R15 A01 K2b T79 T81 A14 A21 V15
43-92 205/50R15 A01 K1c K2b K41 K42 K44 K56 S01
Opel Corsa-D 44-74 185/60R15 A11 M+S A02 A04 A05
S-D, S-D/Van 44-74 185/65R15 A31 R37 A08 A09 A14
e1*2001/116*0379*..; 44-74 195/60R15 A12 A21 Flh S01
e1*2007/46*0505*.. 44-74 205/55R15 A01 A12 K2b
44-74 205/60R15 A01 A12 K2b
Opel Kadett-E 40-74 185/55R15 K44 A01 A02 A04
Kadett E Lfw. 40-74 195/50R15 K1a K44 A05 A08 A09
D 591, /1, /2 40-74 205/45R15 K1a K44 A12 A14 A21
40-74 205/50R15 G37 K1a K41 K44 K46 K42 S01
Opel Kadett-E 40-115 185/55R15 K44 A01 A02 A04
Kadett E-CC, E 40-115 195/50R15 K1a K44 A05 A08 A09
D559, /1, /2; 40-115 205/45R15 K1a K44 A12 A14 A21
E023, /1, /2 40-115 205/50R15 G37 K1a K41 K44 K46 K42 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

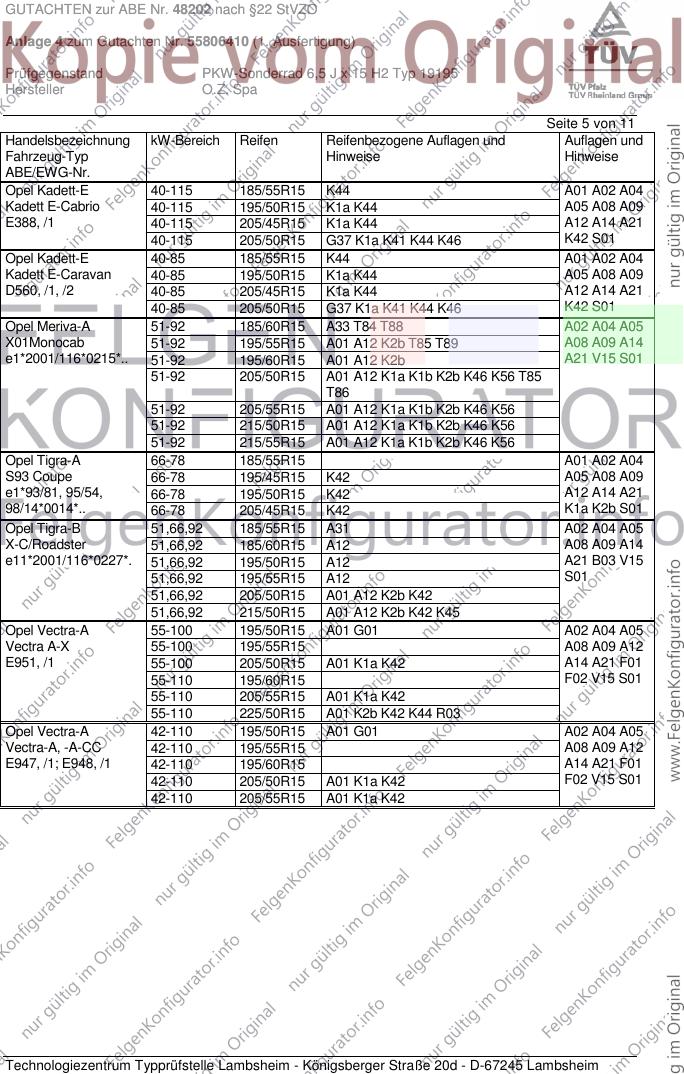

GUTACHTEN zur ABE Nr. 48202 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55806410 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19195
Hersteller O.Z. Spa
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Kadett-E 40-115 185/55R15 K44 A01 A02 A04
Kadett E-Cabrio 40-115 195/50R15 K1a K44 A05 A08 A09
E388, /1 40-115 205/45R15 K1a K44 A12 A14 A21
40-115 205/50R15 G37 K1a K41 K44 K46 K42 S01
Opel Kadett-E 40-85 185/55R15 K44 A01 A02 A04
Kadett E-Caravan 40-85 195/50R15 K1a K44 A05 A08 A09
D560, /1, /2 40-85 205/45R15 K1a K44 A12 A14 A21
40-85 205/50R15 G37 K1a K41 K44 K46 K42 S01
Opel Meriva-A 51-92 185/60R15 A33 T84 T88 A02 A04 A05
X01Monocab 51-92 195/55R15 A01 A12 K2b T85 T89 A08 A09 A14
e1*2001/116*0215*.. 51-92 195/60R15 A01 A12 K2b A21 V15 S01
51-92 205/50R15 A01 A12 K1a K1b K2b K46 K56 T85
T86
51-92 205/55R15 A01 A12 K1a K1b K2b K46 K56
51-92 215/50R15 A01 A12 K1a K1b K2b K46 K56
51-92 215/55R15 A01 A12 K1a K1b K2b K46 K56
Opel Tigra-A 66-78 185/55R15 A01 A02 A04
S93 Coupe 66-78 195/45R15 K42 A05 A08 A09
e1*93/81, 95/54, 66-78 195/50R15 K42 A12 A14 A21
98/14*0014*.. 66-78 205/45R15 K42 K1a K2b S01
Opel Tigra-B 51,66,92 185/55R15 A31 A02 A04 A05
X-C/Roadster 51,66,92 185/60R15 A12 A08 A09 A14
e11*2001/116*0227*. 51,66,92 195/50R15 A12 A21 B03 V15
51,66,92 195/55R15 A12 S01
51,66,92 205/50R15 A01 A12 K2b K42
51,66,92 215/50R15 A01 A12 K2b K42 K45
Opel Vectra-A 55-100 195/50R15 A01 G01 A02 A04 A05
Vectra A-X 55-100 195/55R15 A08 A09 A12
E951, /1 55-100 205/50R15 A01 K1a K42 A14 A21 F01
55-110 195/60R15 F02 V15 S01
55-110 205/55R15 A01 K1a K42
55-110 225/50R15 A01 K2b K42 K44 R03
Opel Vectra-A 42-110 195/50R15 A01 G01 A02 A04 A05
Vectra-A, -A-CC 42-110 195/55R15 A08 A09 A12
E947, /1; E948, /1 42-110 195/60R15 A14 A21 F01
42-110 205/50R15 A01 K1a K42 F02 V15 S01
42-110 205/55R15 A01 K1a K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

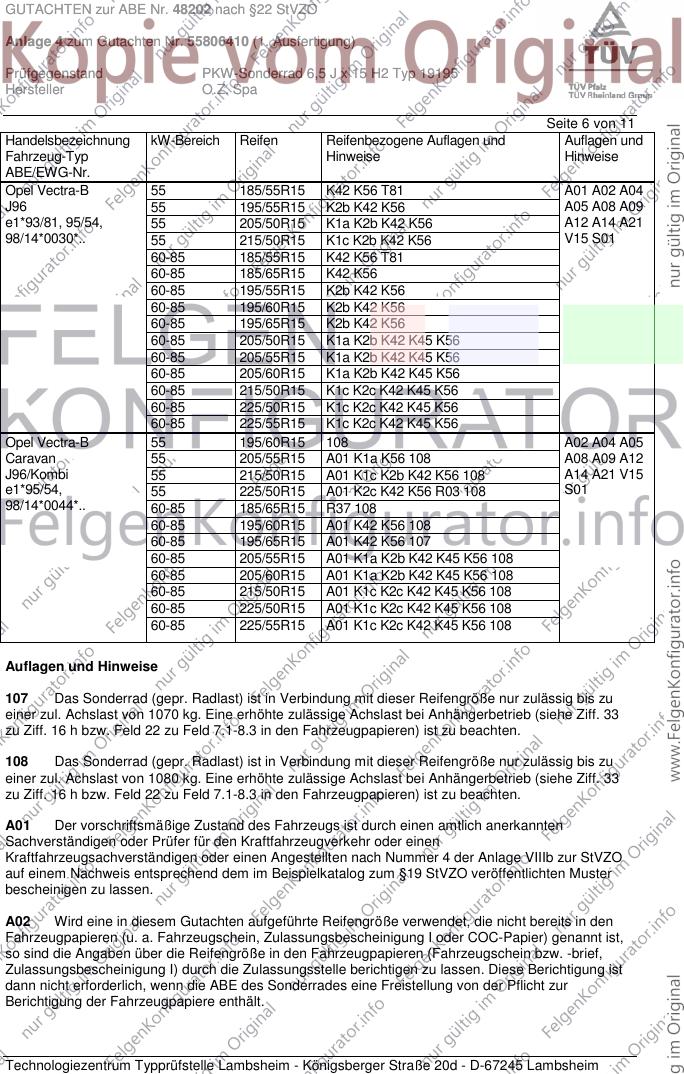

GUTACHTEN zur ABE Nr. 48202 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55806410 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19195
Hersteller O.Z. Spa
Seite 6 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Vectra-B 55 185/55R15 K42 K56 T81 A01 A02 A04
J96 55 195/55R15 K2b K42 K56 A05 A08 A09
e1*93/81, 95/54, 55 205/50R15 K1a K2b K42 K56 A12 A14 A21
98/14*0030*.. 55 215/50R15 K1c K2b K42 K56 V15 S01
60-85 185/55R15 K42 K56 T81
60-85 185/65R15 K42 K56
60-85 195/55R15 K2b K42 K56
60-85 195/60R15 K2b K42 K56
60-85 195/65R15 K2b K42 K56
60-85 205/50R15 K1a K2b K42 K45 K56
60-85 205/55R15 K1a K2b K42 K45 K56
60-85 205/60R15 K1a K2b K42 K45 K56
60-85 215/50R15 K1c K2c K42 K45 K56
60-85 225/50R15 K1c K2c K42 K45 K56
60-85 225/55R15 K1c K2c K42 K45 K56
Opel Vectra-B 55 195/60R15 108 A02 A04 A05
Caravan 55 205/55R15 A01 K1a K56 108 A08 A09 A12
J96/Kombi 55 215/50R15 A01 K1c K2b K42 K56 108 A14 A21 V15
e1*95/54, 55 225/50R15 A01 K2c K42 K56 R03 108 S01
98/14*0044*.. 60-85 185/65R15 R37 108
60-85 195/60R15 A01 K42 K56 108
60-85 195/65R15 A01 K42 K56 107
60-85 205/55R15 A01 K1a K2b K42 K45 K56 108
60-85 205/60R15 A01 K1a K2b K42 K45 K56 108
60-85 215/50R15 A01 K1c K2c K42 K45 K56 108
60-85 225/50R15 A01 K1c K2c K42 K45 K56 108
60-85 225/55R15 A01 K1c K2c K42 K45 K56 108
Auflagen und Hinweise
107 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1070 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
108 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1080 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48202 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55806410 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19195
Hersteller O.Z. Spa
Seite 7 von 11

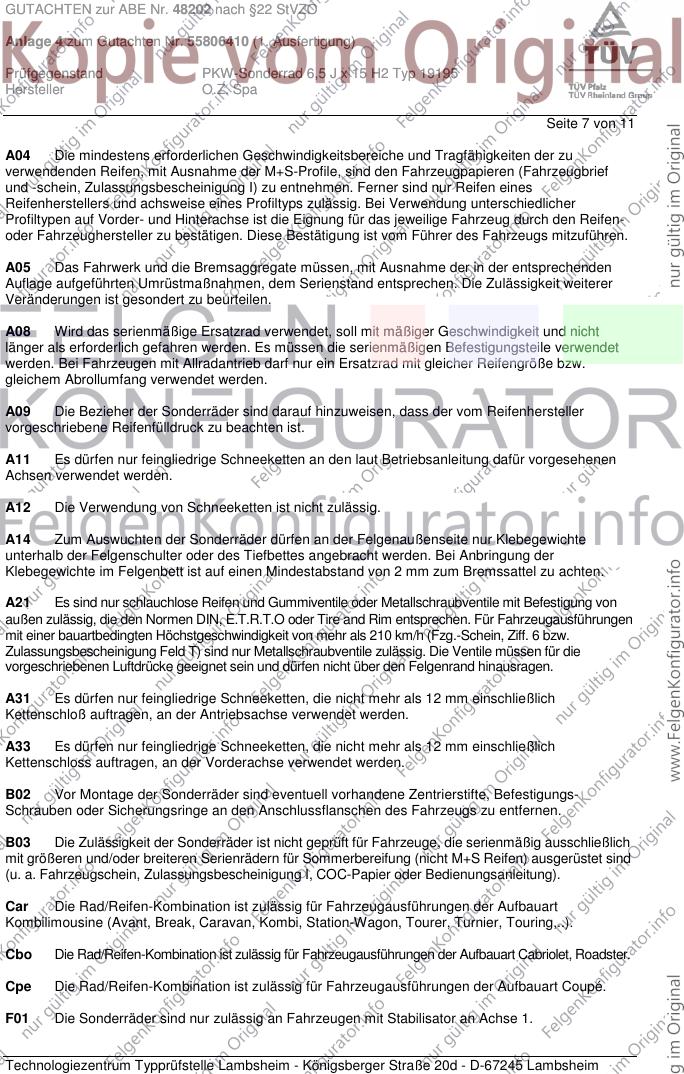

A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung von
außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeugausführungen
mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die Ventile müssen für die
vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Antriebsachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich
mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüstet sind
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F01 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

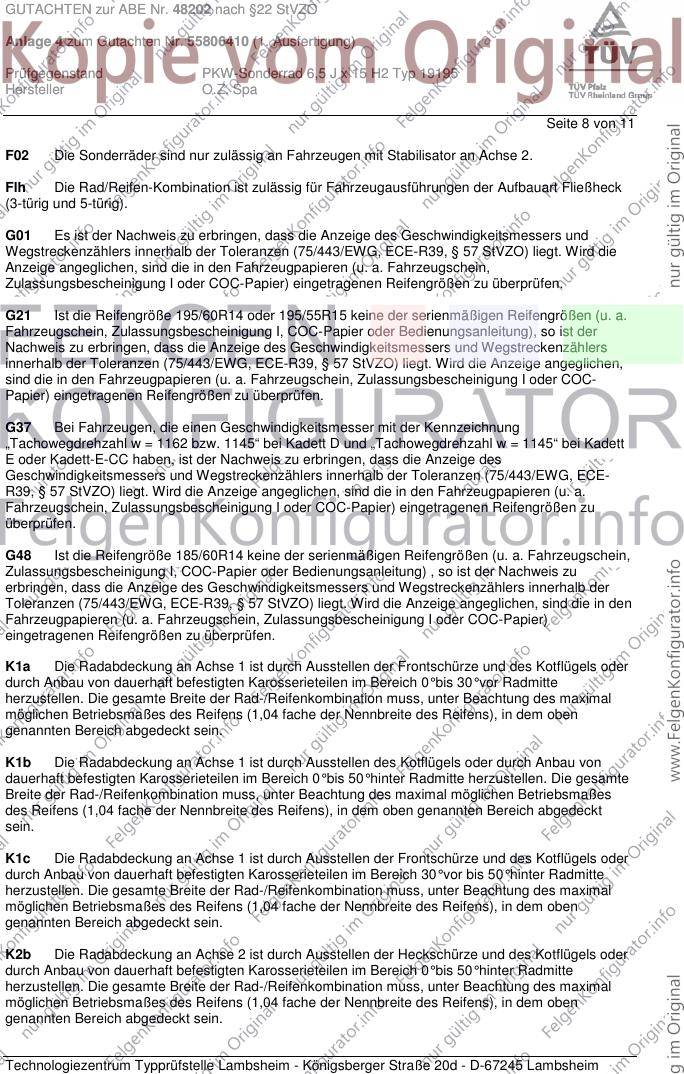

GUTACHTEN zur ABE Nr. 48202 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55806410 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19195
Hersteller O.Z. Spa
Seite 8 von 11
F02 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G21 Ist die Reifengröße 195/60R14 oder 195/55R15 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G37 Bei Fahrzeugen, die einen Geschwindigkeitsmesser mit der Kennzeichnung
„Tachowegdrehzahl w = 1162 bzw. 1145“ bei Kadett D und „Tachowegdrehzahl w = 1145“ bei Kadett
E oder Kadett-E-CC haben, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G48 Ist die Reifengröße 185/60R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

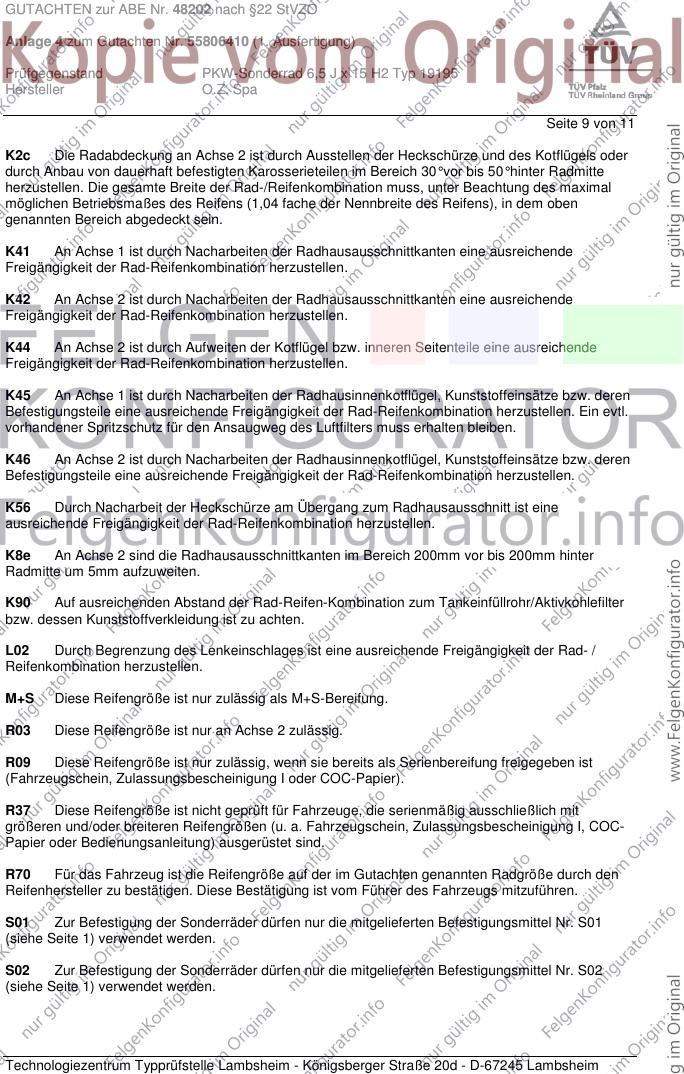

GUTACHTEN zur ABE Nr. 48202 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55806410 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19195
Hersteller O.Z. Spa
Seite 9 von 11
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

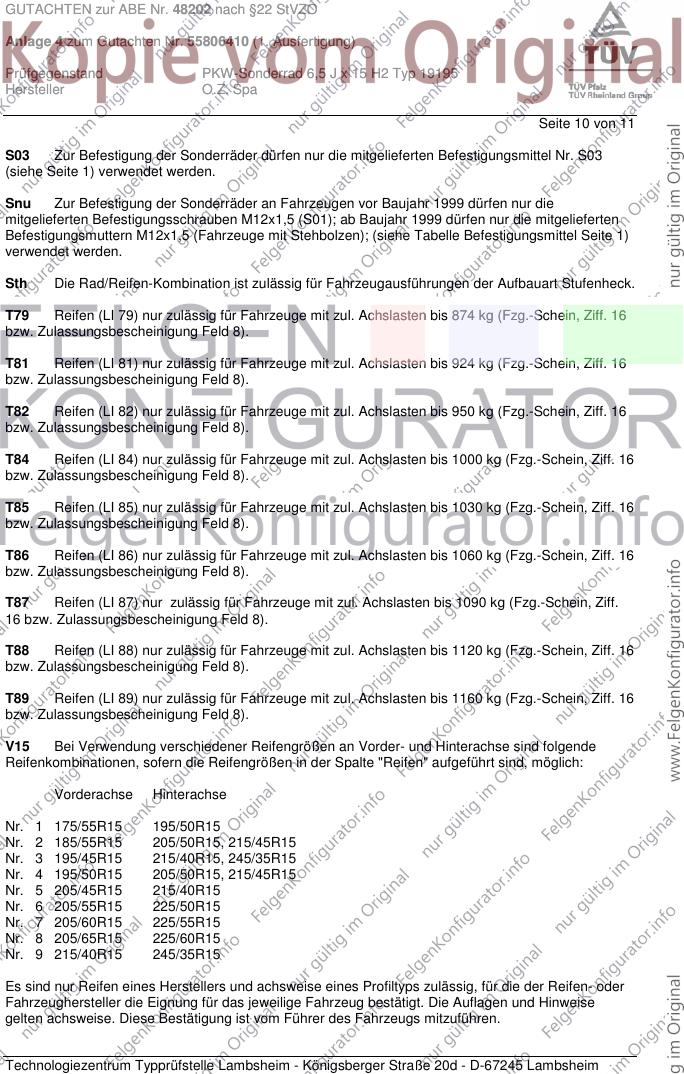

GUTACHTEN zur ABE Nr. 48202 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55806410 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19195
Hersteller O.Z. Spa
Seite 10 von 11
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Snu Zur Befestigung der Sonderräder an Fahrzeugen vor Baujahr 1999 dürfen nur die
mitgelieferten Befestigungsschrauben M12x1,5 (S01); ab Baujahr 1999 dürfen nur die mitgelieferten
Befestigungsmuttern M12x1,5 (Fahrzeuge mit Stehbolzen); (siehe Tabelle Befestigungsmittel Seite 1)
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48202 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55806410 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19195
Hersteller O.Z. Spa
Seite 11 von 11
Z70 Die Befestigungsschrauben bzw. Befestigungslaschen der Kunststoffradabdeckung an Achse
2 sind zu versetzen oder zu entfernen (ggf. durch Verkleben erneut befestigen).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. Oktober 2010 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum August 2010.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 12. Oktober 2010
Pohl 00156813.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
