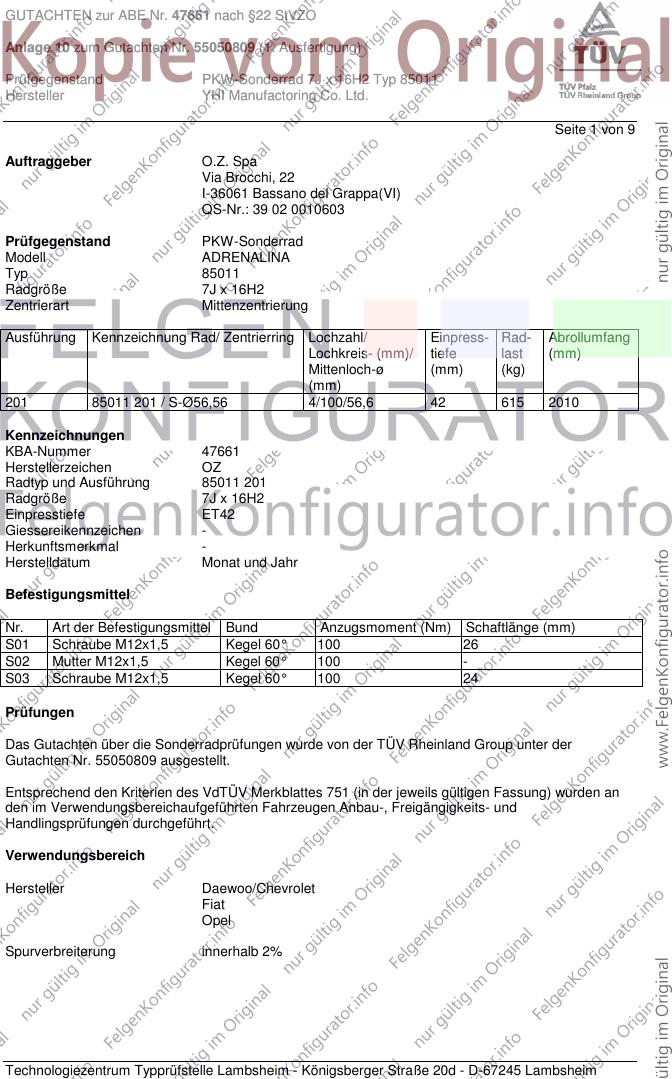

GUTACHTEN zur ABE Nr. 47661 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55050809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 16H2 Typ 85011
Hersteller YHI Manufactoring Co. Ltd.
Seite 1 von 9
Auftraggeber O.Z. Spa
Via Brocchi, 22
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell ADRENALINA
Typ 85011
Radgröße 7J x 16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
201 85011 201 / S-Ø56,56 4/100/56,6 42 615 2010
Kennzeichnungen
KBA-Nummer 47661
Herstellerzeichen OZ
Radtyp und Ausführung 85011 201
Radgröße 7J x 16H2
Einpresstiefe ET42
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 100 26
S02 Mutter M12x1,5 Kegel 60° 100 -
S03 Schraube M12x1,5 Kegel 60° 100 24
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 55050809 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daewoo/Chevrolet
Fiat
Opel
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47661 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55050809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 16H2 Typ 85011
Hersteller YHI Manufactoring Co. Ltd.
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chevrolet Aveo 53-74 195/45R16 A02 A04 A05
KLAS A08 A09 A12
e4*2001/116* A14 A21 Flh
0063*18-.. S02
Dae./Chev. Kalos 53-74 195/45R16 K1a K1b A01 A02 A04
KLAS A05 A08 A09
e4*98/14*0063*.., A12 A14 A21
e4*2001/116 Flh S02
*0063*00-17
Fiat Grande Punto 48-96 195/50R16 K1a K1b R37 T84 A01 A02 A04
199 48-96 195/55R16 K1a K1b A05 A08 A09
e3*2001/116*0217*.., 48-96 205/50R16 K1c K2b K42 K56 A12 A14 A21
e3*2001/116*0286*.. 48-96 215/45R16 K1a K1b K2b K42 K56 Flh V16 S03
48-96 225/45R16 K2b K42 K56 R03
Opel Astra 42-55 195/45R16 K1a K42 T80 A01 A02 A04
Astra F-Lfw 42-55 205/45R16 K1c K42 K46 A05 A08 A09
F972 42-55 215/40R16 K1c K42 K46 T82 A12 A14 A21
V16 S01
Opel Astra 40-110 195/45R16 K1a K42 T80 A01 A02 A04
Astra-F, /-F-CC, T92 40-110 205/45R16 K1c K42 K46 A05 A08 A09
G065, F857, 40-110 215/40R16 K1c K42 K46 A12 A14 A21
e1*96/79*0074*.., V16 S01
e1*98/14*0074*..
Opel Astra 48-92 195/50R16 K56 T83 T84 A01 A02 A04
T98, T98/NB, T98V 48-92 205/45R16 K56 T83 T84 A05 A08 A09
e1*97/27,98/14* 48-92 205/50R16 K56 A12 A14 A21
0086,0092,0101*.. 48-92 215/45R16 K56 Flh Sth V16
48-92 225/45R16 K56 S01
Opel Astra 74-92 195/50R16 K56 T84 A01 A02 A04
T98C 74-92 205/45R16 K56 T83 T87 A05 A08 A09
e1*98/14*0132*.. 74-92 205/50R16 K56 T86 T87 A12 A14 A21
- Coupé, Cabrio 74-92 215/45R16 K56 T85 T86 Cbo Cpe V16
74-92 225/45R16 K56 S01
Opel Astra Cabriolet 52-85 195/45R16 K1a K42 A01 A02 A04
A. F-Cabr.,T92/Conv 52-85 205/45R16 K1c K42 K46 A05 A08 A09
G372, 52-85 215/40R16 K1c K42 K46 A12 A14 A21
e1*96/79*0076*.. V16 S01
Opel Astra Car. 48-92 195/50R16 T84 A02 A04 A05
T98/Kombi, T98V 48-92 205/45R16 T83 T84 A08 A09 A12
e1*97/27, 48-92 205/50R16 A14 A21 V16
98/14*0087*.., 48-92 215/45R16 S01
e1*97/27*0092*.. 48-92 225/45R16
Opel Astra Caravan 40-110 195/45R16 K1a K42 T80 A01 A02 A04
A. F-Car., T92/Kom. 40-110 205/45R16 K1c K42 A05 A08 A09
F854, 40-110 215/40R16 K1c K42 A12 A14 A21
e1*96/79*0075*.., V16 S01
e1*98/14*0075*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47661 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55050809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 16H2 Typ 85011
Hersteller YHI Manufactoring Co. Ltd.
Seite 3 von 9

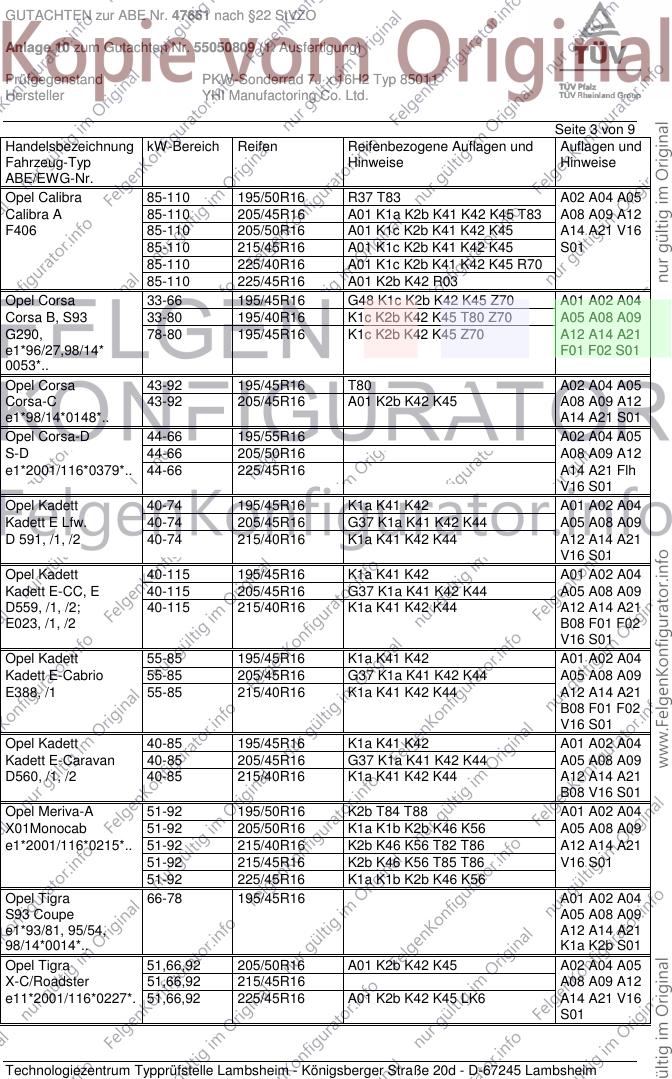

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Calibra 85-110 195/50R16 R37 T83 A02 A04 A05
Calibra A 85-110 205/45R16 A01 K1a K2b K41 K42 K45 T83 A08 A09 A12
F406 85-110 205/50R16 A01 K1c K2b K41 K42 K45 A14 A21 V16
85-110 215/45R16 A01 K1c K2b K41 K42 K45 S01
85-110 225/40R16 A01 K1c K2b K41 K42 K45 R70
85-110 225/45R16 A01 K2b K42 R03
Opel Corsa 33-66 195/45R16 G48 K1c K2b K42 K45 Z70 A01 A02 A04
Corsa B, S93 33-80 195/40R16 K1c K2b K42 K45 T80 Z70 A05 A08 A09
G290, 78-80 195/45R16 K1c K2b K42 K45 Z70 A12 A14 A21
e1*96/27,98/14* F01 F02 S01
0053*..
Opel Corsa 43-92 195/45R16 T80 A02 A04 A05
Corsa-C 43-92 205/45R16 A01 K2b K42 K45 A08 A09 A12
e1*98/14*0148*.. A14 A21 S01
Opel Corsa-D 44-66 195/55R16 A02 A04 A05
S-D 44-66 205/50R16 A08 A09 A12
e1*2001/116*0379*.. 44-66 225/45R16 A14 A21 Flh
V16 S01
Opel Kadett 40-74 195/45R16 K1a K41 K42 A01 A02 A04
Kadett E Lfw. 40-74 205/45R16 G37 K1a K41 K42 K44 A05 A08 A09
D 591, /1, /2 40-74 215/40R16 K1a K41 K42 K44 A12 A14 A21
V16 S01
Opel Kadett 40-115 195/45R16 K1a K41 K42 A01 A02 A04
Kadett E-CC, E 40-115 205/45R16 G37 K1a K41 K42 K44 A05 A08 A09
D559, /1, /2; 40-115 215/40R16 K1a K41 K42 K44 A12 A14 A21
E023, /1, /2 B08 F01 F02
V16 S01
Opel Kadett 55-85 195/45R16 K1a K41 K42 A01 A02 A04
Kadett E-Cabrio 55-85 205/45R16 G37 K1a K41 K42 K44 A05 A08 A09
E388, /1 55-85 215/40R16 K1a K41 K42 K44 A12 A14 A21
B08 F01 F02
V16 S01
Opel Kadett 40-85 195/45R16 K1a K41 K42 A01 A02 A04
Kadett E-Caravan 40-85 205/45R16 G37 K1a K41 K42 K44 A05 A08 A09
D560, /1, /2 40-85 215/40R16 K1a K41 K42 K44 A12 A14 A21
B08 V16 S01
Opel Meriva-A 51-92 195/50R16 K2b T84 T88 A01 A02 A04
X01Monocab 51-92 205/50R16 K1a K1b K2b K46 K56 A05 A08 A09
e1*2001/116*0215*.. 51-92 215/40R16 K2b K46 K56 T82 T86 A12 A14 A21
51-92 215/45R16 K2b K46 K56 T85 T86 V16 S01
51-92 225/45R16 K1a K1b K2b K46 K56
Opel Tigra 66-78 195/45R16 A01 A02 A04
S93 Coupe A05 A08 A09
e1*93/81, 95/54, A12 A14 A21
98/14*0014*.. K1a K2b S01
Opel Tigra 51,66,92 205/50R16 A01 K2b K42 K45 A02 A04 A05
X-C/Roadster 51,66,92 215/45R16 A08 A09 A12
e11*2001/116*0227*. 51,66,92 225/45R16 A01 K2b K42 K45 LK6 A14 A21 V16
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47661 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55050809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 16H2 Typ 85011
Hersteller YHI Manufactoring Co. Ltd.

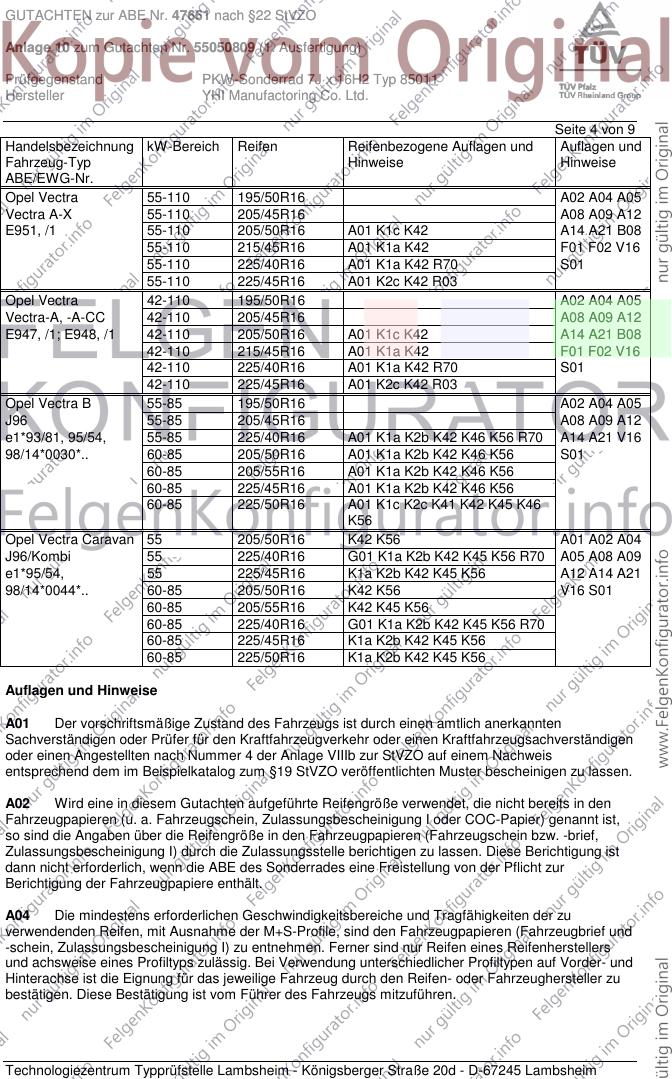

Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Vectra 55-110 195/50R16 A02 A04 A05
Vectra A-X 55-110 205/45R16 A08 A09 A12
E951, /1 55-110 205/50R16 A01 K1c K42 A14 A21 B08
55-110 215/45R16 A01 K1a K42 F01 F02 V16
55-110 225/40R16 A01 K1a K42 R70 S01
55-110 225/45R16 A01 K2c K42 R03
Opel Vectra 42-110 195/50R16 A02 A04 A05
Vectra-A, -A-CC 42-110 205/45R16 A08 A09 A12
E947, /1; E948, /1 42-110 205/50R16 A01 K1c K42 A14 A21 B08
42-110 215/45R16 A01 K1a K42 F01 F02 V16
42-110 225/40R16 A01 K1a K42 R70 S01
42-110 225/45R16 A01 K2c K42 R03
Opel Vectra B 55-85 195/50R16 A02 A04 A05
J96 55-85 205/45R16 A08 A09 A12
e1*93/81, 95/54, 55-85 225/40R16 A01 K1a K2b K42 K46 K56 R70 A14 A21 V16
98/14*0030*.. 60-85 205/50R16 A01 K1a K2b K42 K46 K56 S01
60-85 205/55R16 A01 K1a K2b K42 K46 K56
60-85 225/45R16 A01 K1a K2b K42 K46 K56
60-85 225/50R16 A01 K1c K2c K41 K42 K45 K46
K56
Opel Vectra Caravan 55 205/50R16 K42 K56 A01 A02 A04
J96/Kombi 55 225/40R16 G01 K1a K2b K42 K45 K56 R70 A05 A08 A09
e1*95/54, 55 225/45R16 K1a K2b K42 K45 K56 A12 A14 A21
98/14*0044*.. 60-85 205/50R16 K42 K56 V16 S01
60-85 205/55R16 K42 K45 K56
60-85 225/40R16 G01 K1a K2b K42 K45 K56 R70
60-85 225/45R16 K1a K2b K42 K45 K56
60-85 225/50R16 K1a K2b K42 K45 K56
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47661 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55050809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 16H2 Typ 85011
Hersteller YHI Manufactoring Co. Ltd.
Seite 5 von 9

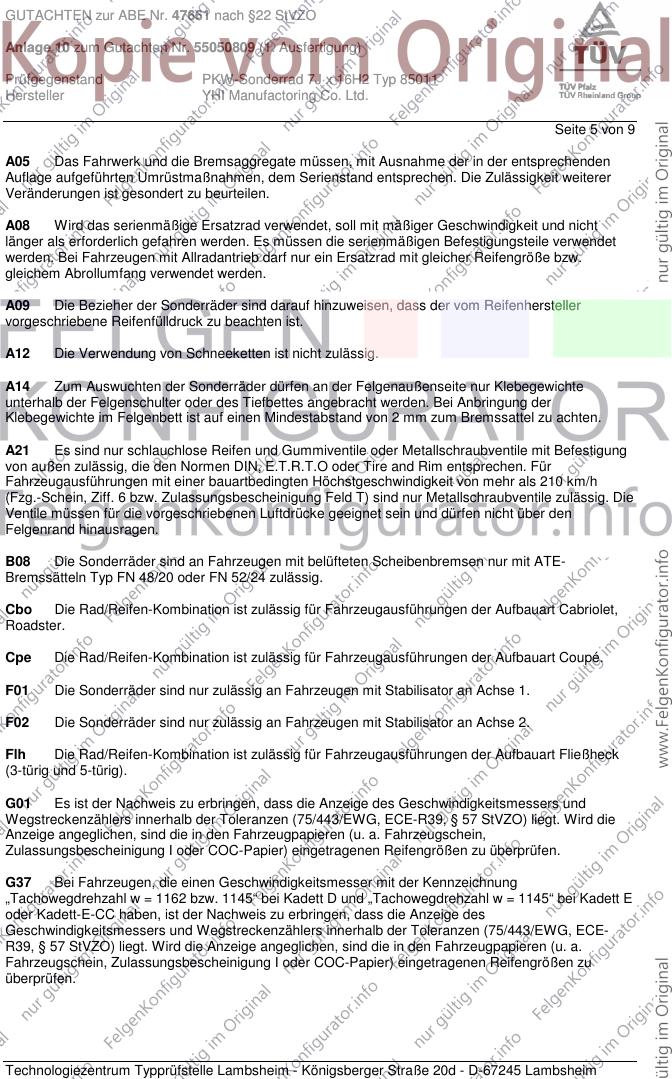

A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
B08 Die Sonderräder sind an Fahrzeugen mit belüfteten Scheibenbremsen nur mit ATE-
Bremssätteln Typ FN 48/20 oder FN 52/24 zulässig.
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F01 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 1.
F02 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G37 Bei Fahrzeugen, die einen Geschwindigkeitsmesser mit der Kennzeichnung
„Tachowegdrehzahl w = 1162 bzw. 1145“ bei Kadett D und „Tachowegdrehzahl w = 1145“ bei Kadett E
oder Kadett-E-CC haben, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47661 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55050809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 16H2 Typ 85011
Hersteller YHI Manufactoring Co. Ltd.
Seite 6 von 9

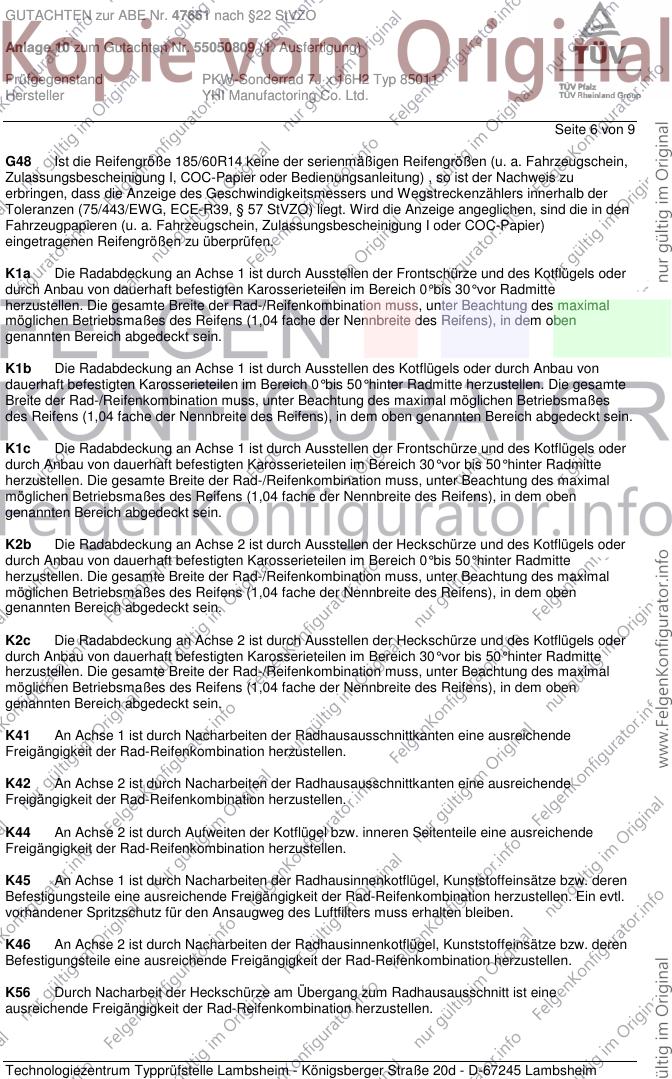

G48 Ist die Reifengröße 185/60R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47661 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55050809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 16H2 Typ 85011
Hersteller YHI Manufactoring Co. Ltd.
Seite 7 von 9

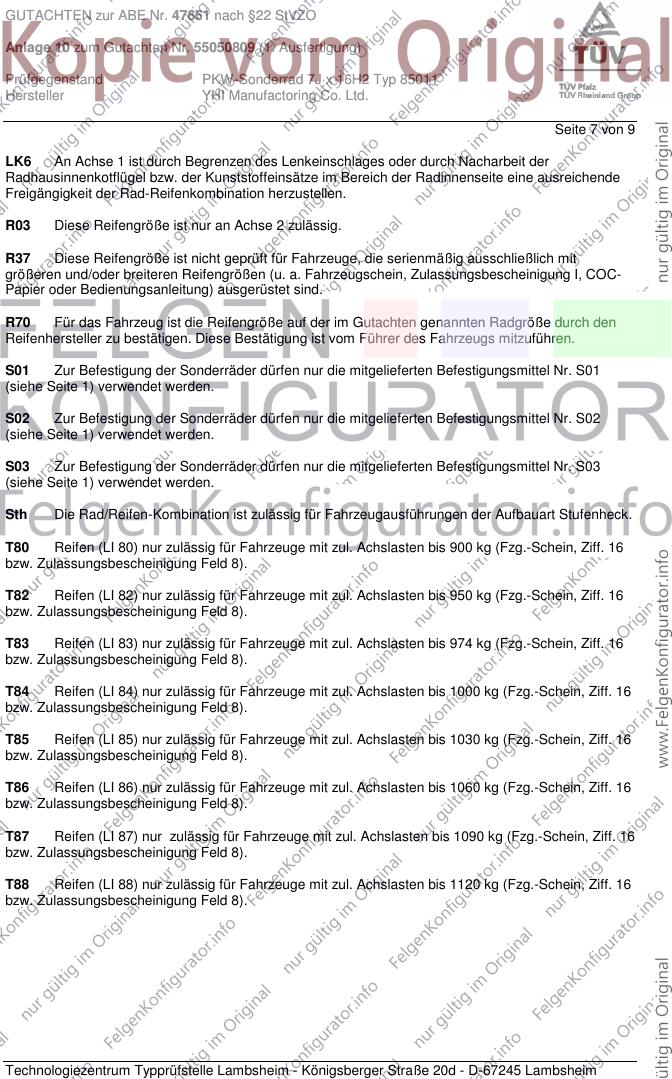

LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47661 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55050809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 16H2 Typ 85011
Hersteller YHI Manufactoring Co. Ltd.
Seite 8 von 9

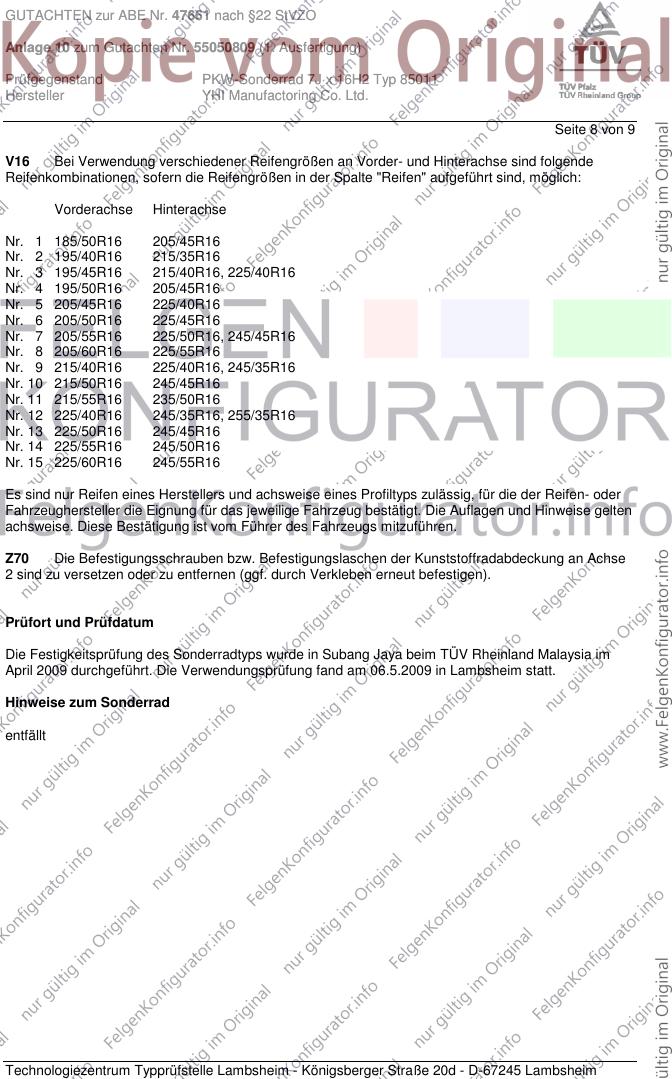

V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/50R16 245/45R16
Nr. 11 215/55R16 235/50R16
Nr. 12 225/40R16 245/35R16, 255/35R16
Nr. 13 225/50R16 245/45R16
Nr. 14 225/55R16 245/50R16
Nr. 15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Z70 Die Befestigungsschrauben bzw. Befestigungslaschen der Kunststoffradabdeckung an Achse
2 sind zu versetzen oder zu entfernen (ggf. durch Verkleben erneut befestigen).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya beim TÜV Rheinland Malaysia im
April 2009 durchgeführt. Die Verwendungsprüfung fand am 06.5.2009 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47661 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55050809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 16H2 Typ 85011
Hersteller YHI Manufactoring Co. Ltd.
Seite 9 von 9

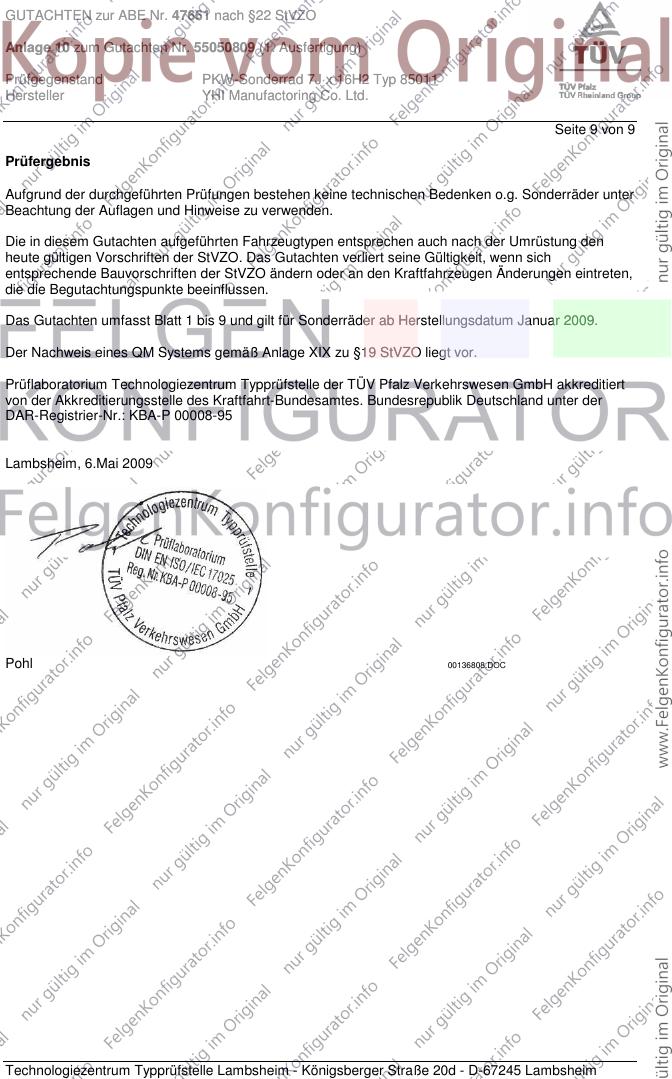

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Januar 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 6.Mai 2009
Pohl 00136808.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
