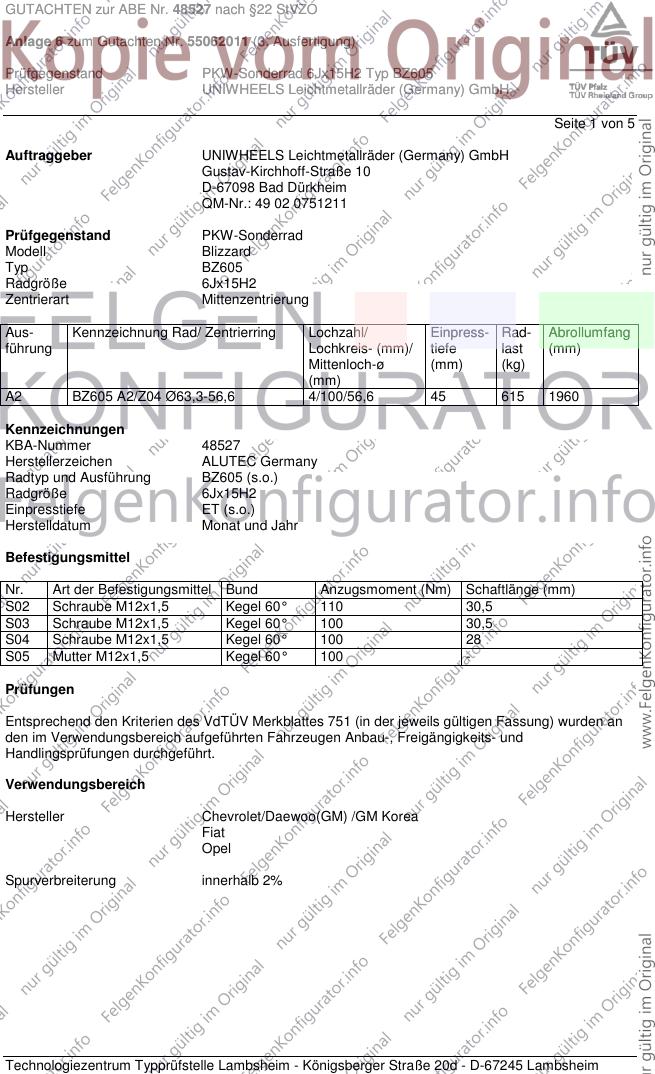

GUTACHTEN zur ABE Nr. 48527 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55062011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ BZ605
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 1 von 5
Auftraggeber UNIWHEELS Leichtmetallräder (Germany) GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0751211
Prüfgegenstand PKW-Sonderrad
Modell Blizzard
Typ BZ605
Radgröße 6Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
A2 BZ605 A2/Z04 Ø63,3-56,6 4/100/56,6 45 615 1960
Kennzeichnungen
KBA-Nummer 48527
Herstellerzeichen ALUTEC Germany
Radtyp und Ausführung BZ605 (s.o.)
Radgröße 6Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 30,5
S03 Schraube M12x1,5 Kegel 60° 100 30,5
S04 Schraube M12x1,5 Kegel 60° 100 28
S05 Mutter M12x1,5 Kegel 60° 100 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chevrolet/Daewoo(GM) /GM Korea
Fiat
Opel
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

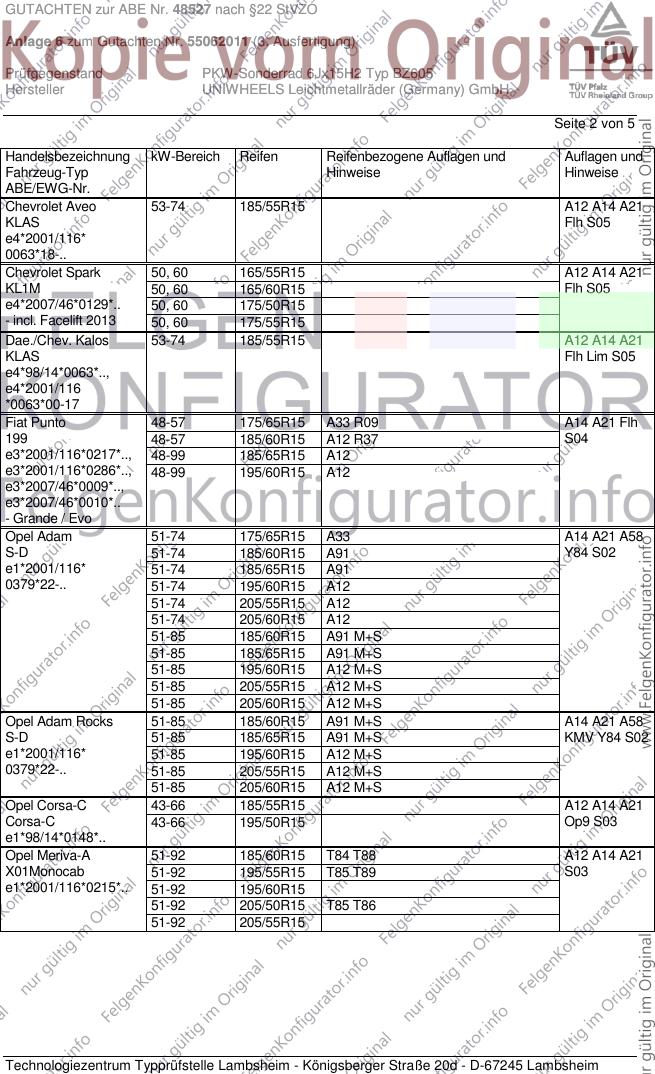

GUTACHTEN zur ABE Nr. 48527 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55062011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ BZ605
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chevrolet Aveo 53-74 185/55R15 A12 A14 A21
KLAS Flh S05
e4*2001/116*
0063*18-..
Chevrolet Spark 50, 60 165/55R15 A12 A14 A21
KL1M 50, 60 165/60R15 Flh S05
e4*2007/46*0129*.. 50, 60 175/50R15
- incl. Facelift 2013 50, 60 175/55R15
Dae./Chev. Kalos 53-74 185/55R15 A12 A14 A21
KLAS Flh Lim S05
e4*98/14*0063*..,
e4*2001/116
*0063*00-17
Fiat Punto 48-57 175/65R15 A33 R09 A14 A21 Flh
199 48-57 185/60R15 A12 R37 S04
e3*2001/116*0217*.., 48-99 185/65R15 A12
e3*2001/116*0286*.., 48-99 195/60R15 A12
e3*2007/46*0009*..,
e3*2007/46*0010*..
- Grande / Evo
Opel Adam 51-74 175/65R15 A33 A14 A21 A58
S-D 51-74 185/60R15 A91 Y84 S02
e1*2001/116* 51-74 185/65R15 A91
0379*22-.. 51-74 195/60R15 A12
51-74 205/55R15 A12
51-74 205/60R15 A12
51-85 185/60R15 A91 M+S
51-85 185/65R15 A91 M+S
51-85 195/60R15 A12 M+S
51-85 205/55R15 A12 M+S
51-85 205/60R15 A12 M+S
Opel Adam Rocks 51-85 185/60R15 A91 M+S A14 A21 A58
S-D 51-85 185/65R15 A91 M+S KMV Y84 S02
e1*2001/116* 51-85 195/60R15 A12 M+S
0379*22-.. 51-85 205/55R15 A12 M+S
51-85 205/60R15 A12 M+S
Opel Corsa-C 43-66 185/55R15 A12 A14 A21
Corsa-C 43-66 195/50R15 Op9 S03
e1*98/14*0148*..
Opel Meriva-A 51-92 185/60R15 T84 T88 A12 A14 A21
X01Monocab 51-92 195/55R15 T85 T89 S03
e1*2001/116*0215*.. 51-92 195/60R15
51-92 205/50R15 T85 T86
51-92 205/55R15
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

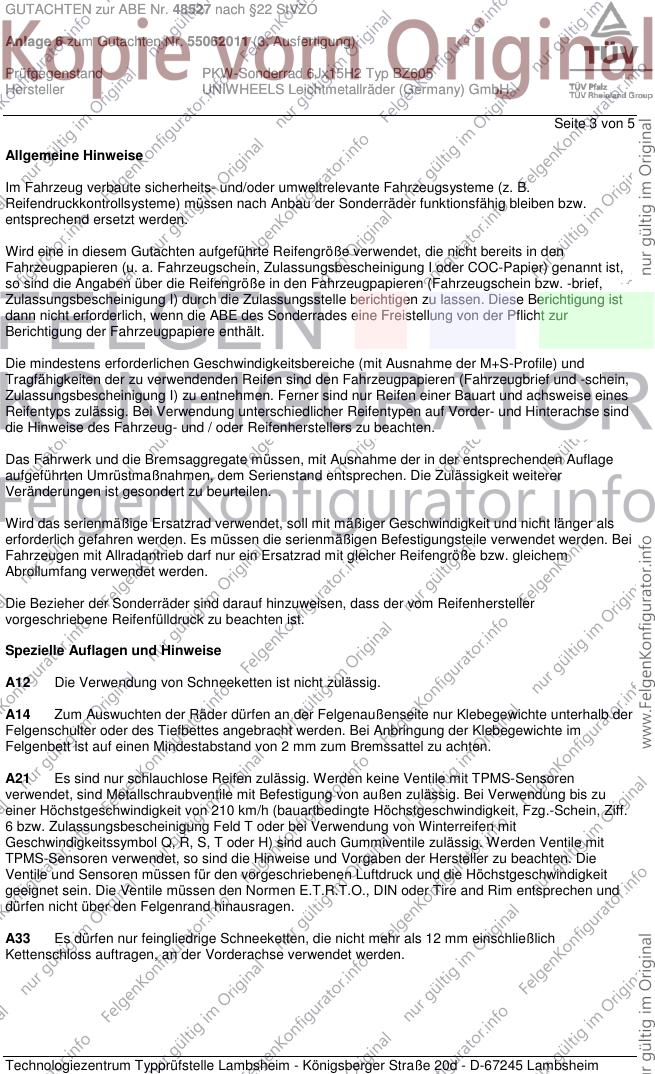

GUTACHTEN zur ABE Nr. 48527 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55062011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ BZ605
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 3 von 5
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48527 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55062011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ BZ605
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 4 von 5
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Op9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 92 kW.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48527 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55062011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ BZ605
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 5 von 5
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. Oktober 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum Juni 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. Oktober 2014
Blauth 00218897.DOC
