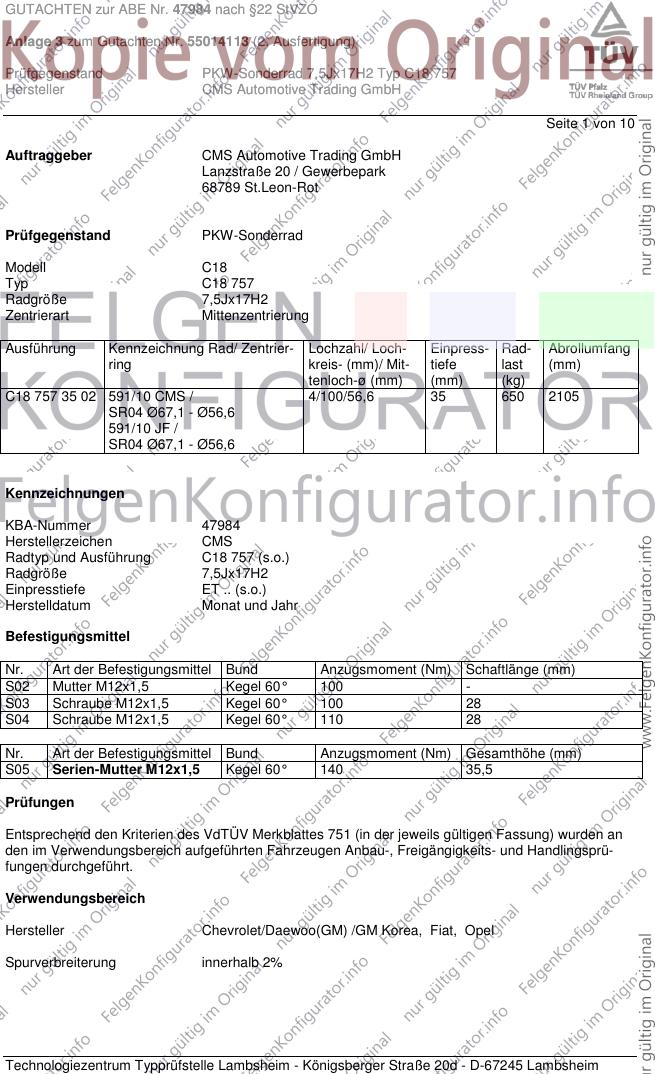

GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55014113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 1 von 10
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Prüfgegenstand PKW-Sonderrad
Modell C18
Typ C18 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrier- Lochzahl/ Loch- Einpress- Rad- Abrollumfang
ring kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
C18 757 35 02 591/10 CMS / 4/100/56,6 35 650 2105
SR04 Ø67,1 - Ø56,6
591/10 JF /
SR04 Ø67,1 - Ø56,6
Kennzeichnungen
KBA-Nummer 47984
Herstellerzeichen CMS
Radtyp und Ausführung C18 757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 100 -
S03 Schraube M12x1,5 Kegel 60° 100 28
S04 Schraube M12x1,5 Kegel 60° 110 28
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Gesamthöhe (mm)
S05 Serien-Mutter M12x1,5 Kegel 60° 140 35,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Chevrolet/Daewoo(GM) /GM Korea, Fiat, Opel
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

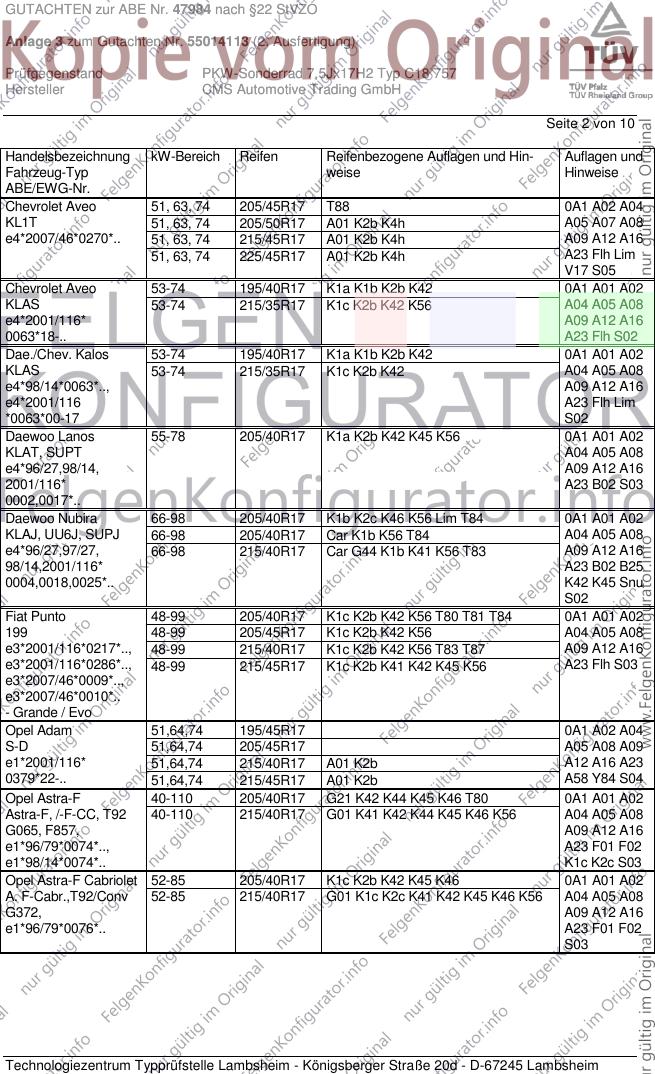

GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55014113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Chevrolet Aveo 51, 63, 74 205/45R17 T88 0A1 A02 A04
KL1T 51, 63, 74 205/50R17 A01 K2b K4h A05 A07 A08
e4*2007/46*0270*.. 51, 63, 74 215/45R17 A01 K2b K4h A09 A12 A16
51, 63, 74 225/45R17 A01 K2b K4h A23 Flh Lim
V17 S05
Chevrolet Aveo 53-74 195/40R17 K1a K1b K2b K42 0A1 A01 A02
KLAS 53-74 215/35R17 K1c K2b K42 K56 A04 A05 A08
e4*2001/116* A09 A12 A16
0063*18-.. A23 Flh S02
Dae./Chev. Kalos 53-74 195/40R17 K1a K1b K2b K42 0A1 A01 A02
KLAS 53-74 215/35R17 K1c K2b K42 A04 A05 A08
e4*98/14*0063*.., A09 A12 A16
e4*2001/116 A23 Flh Lim
*0063*00-17 S02
Daewoo Lanos 55-78 205/40R17 K1a K2b K42 K45 K56 0A1 A01 A02
KLAT, SUPT A04 A05 A08
e4*96/27,98/14, A09 A12 A16
2001/116* A23 B02 S03
0002,0017*..
Daewoo Nubira 66-98 205/40R17 K1b K2c K46 K56 Lim T84 0A1 A01 A02
KLAJ, UU6J, SUPJ 66-98 205/40R17 Car K1b K56 T84 A04 A05 A08
e4*96/27,97/27, 66-98 215/40R17 Car G44 K1b K41 K56 T83 A09 A12 A16
98/14,2001/116* A23 B02 B25
0004,0018,0025*.. K42 K45 Snu
S02
Fiat Punto 48-99 205/40R17 K1c K2b K42 K56 T80 T81 T84 0A1 A01 A02
199 48-99 205/45R17 K1c K2b K42 K56 A04 A05 A08
e3*2001/116*0217*.., 48-99 215/40R17 K1c K2b K42 K56 T83 T87 A09 A12 A16
e3*2001/116*0286*.., 48-99 215/45R17 K1c K2b K41 K42 K45 K56 A23 Flh S03
e3*2007/46*0009*..,
e3*2007/46*0010*..
- Grande / Evo
Opel Adam 51,64,74 195/45R17 0A1 A02 A04
S-D 51,64,74 205/45R17 A05 A08 A09
e1*2001/116* 51,64,74 215/40R17 A01 K2b A12 A16 A23
0379*22-.. 51,64,74 215/45R17 A01 K2b A58 Y84 S04
Opel Astra-F 40-110 205/40R17 G21 K42 K44 K45 K46 T80 0A1 A01 A02
Astra-F, /-F-CC, T92 40-110 215/40R17 G01 K41 K42 K44 K45 K46 K56 A04 A05 A08
G065, F857, A09 A12 A16
e1*96/79*0074*.., A23 F01 F02
e1*98/14*0074*.. K1c K2c S03
Opel Astra-F Cabriolet 52-85 205/40R17 K1c K2b K42 K45 K46 0A1 A01 A02
A. F-Cabr.,T92/Conv 52-85 215/40R17 G01 K1c K2c K41 K42 K45 K46 K56 A04 A05 A08
G372, A09 A12 A16
e1*96/79*0076*.. A23 F01 F02
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55014113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Opel Astra-F Caravan 40-110 205/40R17 G21 K1c K2c K42 K44 K45 T80 0A1 A01 A02
A. F-Car., T92/Kom. 40-110 215/40R17 G01 K1c K2c K41 K42 K44 K45 K56 A04 A05 A08
F854, A09 A12 A16
e1*96/79*0075*.., A23 F01 F02
e1*98/14*0075*.. S03
Opel Astra-G 48-92 205/40R17 K56 T80 T81 T84 0A1 A01 A02
T98, T98/NB, T98V 48-92 215/40R17 K1a K2b K42 K56 T83 T85 A04 A05 A08
e1*97/27,98/14* 48-92 215/45R17 G01 K1a K2b K42 K45 K56 A09 A12 A16
0086,0092,0101*.. 48-92 235/40R17 K1c K2c K42 K56 R70 A23 Flh Sth
V17 S03
Opel Astra-G 74-92 205/40R17 K56 T80 T84 0A1 A01 A02
T98C 74-92 205/45R17 K56 A04 A05 A08
e1*98/14*0132*.. 74-92 215/40R17 K1c K2b K42 K56 T83 T85 T87 A09 A12 A16
- Coupé, Cabrio 74-92 215/45R17 K1c K2b K42 K45 K56 A23 Cbo Cpe
74-92 225/35R17 K1c K2b K42 K45 K56 T82 T86 V17 S03
74-92 235/40R17 K1c K2b K41 K42 K45 K56 R70
Opel Astra-G Caravan 48-92 205/40R17 T80 T84 0A1 A02 A04
T98/Kombi, T98V 48-92 215/40R17 A01 K1c K2c K42 T83 T85 A05 A08 A09
e1*97/27, 48-92 215/45R17 A01 G01 K1c K2c K42 K45 A12 A16 A23
98/14*0087*.., 48-92 235/40R17 A01 K1c K2c K42 R70 Car V17 S03
e1*97/27*0092*..
Opel Astra-H 55-92 205/45R17 R37 T84 T88 0A1 A02 A04
A-H 55-92 205/50R17 A05 A08 A09
e1*2001/116*0261*..; 55-92 215/45R17 A12 A16 A23
e1*2007/46*0344*.. 55-92 225/45R17 Flh V17 S03
Opel Astra-H Caravan 55-92 205/45R17 R37 T84 T88 0A1 A02 A04
A-H/SW -/Van 55-92 205/50R17 A05 A08 A09
e1*2001/116*0293*..; 55-92 215/45R17 A12 A16 A23
e1*2007/46*0341*..; 55-92 225/45R17 Car V17 S03
e1*2007/46*0576*..
Opel Astra-H GTC 55-92 205/45R17 R37 0A1 A02 A04
A-H/C 55-92 205/50R17 A05 A08 A09
e4*2001/116*0094*.. 55-92 215/45R17 A12 A16 A23
55-92 225/45R17 Cpe V17 S03
Opel Corsa-B 33-66 215/35R17 G48 K1c K2c K41 K42 K44 K45 K46 0A1 A01 A02
Corsa B, S93 Z70 A04 A05 A08
G290, 78-80 215/35R17 K1c K2c K41 K42 K44 K45 K46 Z70 A09 A12 A16
e1*96/27,98/14* A23 F01 F02
0053*.. S03
Opel Corsa-C 43-92 195/40R17 K1c K2b K42 K44 T81 0A1 A01 A02
Corsa-C 43-92 205/40R17 G03 K1c K2b K41 K42 K44 K56 T80 A04 A05 A08
e1*98/14*0148*.. 43-92 215/35R17 K1c K2b K41 K42 K44 K45 K56 T79 A09 A12 A16
T83 A23 Op9 V17
43-92 225/35R17 K14 K1c K2b K41 K42 K43 K44 K45 S03
K56 Y84
Opel Corsa-D 44-74 205/45R17 K2b K44 K46 K56 0A1 A01 A02
S-D, S-D/Van 44-74 215/40R17 K1a K2b K44 K46 K56 A04 A05 A08
e1*2001/116*0379*..; 44-74 215/45R17 K1a K2b K41 K44 K46 K56 A09 A12 A16
e1*2007/46*0505*..; A23 Flh S03
e50*2007/46*0055*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

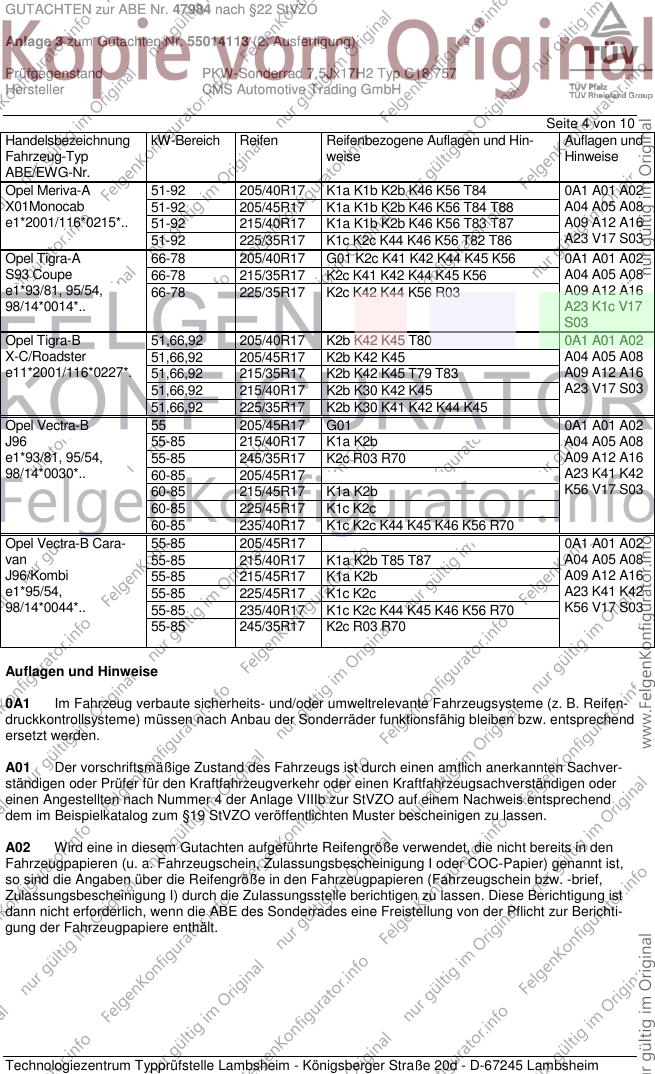

GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55014113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Opel Meriva-A 51-92 205/40R17 K1a K1b K2b K46 K56 T84 0A1 A01 A02
X01Monocab 51-92 205/45R17 K1a K1b K2b K46 K56 T84 T88 A04 A05 A08
e1*2001/116*0215*.. 51-92 215/40R17 K1a K1b K2b K46 K56 T83 T87 A09 A12 A16
51-92 225/35R17 K1c K2c K44 K46 K56 T82 T86 A23 V17 S03
Opel Tigra-A 66-78 205/40R17 G01 K2c K41 K42 K44 K45 K56 0A1 A01 A02
S93 Coupe 66-78 215/35R17 K2c K41 K42 K44 K45 K56 A04 A05 A08
e1*93/81, 95/54, 66-78 225/35R17 K2c K42 K44 K56 R03 A09 A12 A16
98/14*0014*.. A23 K1c V17
S03
Opel Tigra-B 51,66,92 205/40R17 K2b K42 K45 T80 0A1 A01 A02
X-C/Roadster 51,66,92 205/45R17 K2b K42 K45 A04 A05 A08
e11*2001/116*0227*. 51,66,92 215/35R17 K2b K42 K45 T79 T83 A09 A12 A16
51,66,92 215/40R17 K2b K30 K42 K45 A23 V17 S03
51,66,92 225/35R17 K2b K30 K41 K42 K44 K45
Opel Vectra-B 55 205/45R17 G01 0A1 A01 A02
J96 55-85 215/40R17 K1a K2b A04 A05 A08
e1*93/81, 95/54, 55-85 245/35R17 K2c R03 R70 A09 A12 A16
98/14*0030*.. 60-85 205/45R17 A23 K41 K42
60-85 215/45R17 K1a K2b K56 V17 S03
60-85 225/45R17 K1c K2c
60-85 235/40R17 K1c K2c K44 K45 K46 K56 R70
Opel Vectra-B Cara- 55-85 205/45R17 0A1 A01 A02
van 55-85 215/40R17 K1a K2b T85 T87 A04 A05 A08
J96/Kombi 55-85 215/45R17 K1a K2b A09 A12 A16
e1*95/54, 55-85 225/45R17 K1c K2c A23 K41 K42
98/14*0044*.. 55-85 235/40R17 K1c K2c K44 K45 K46 K56 R70 K56 V17 S03
55-85 245/35R17 K2c R03 R70
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55014113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 5 von 10
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A23 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig.
Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise und Vorgaben der Hersteller zu
beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbe-
dingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausra-
gen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.

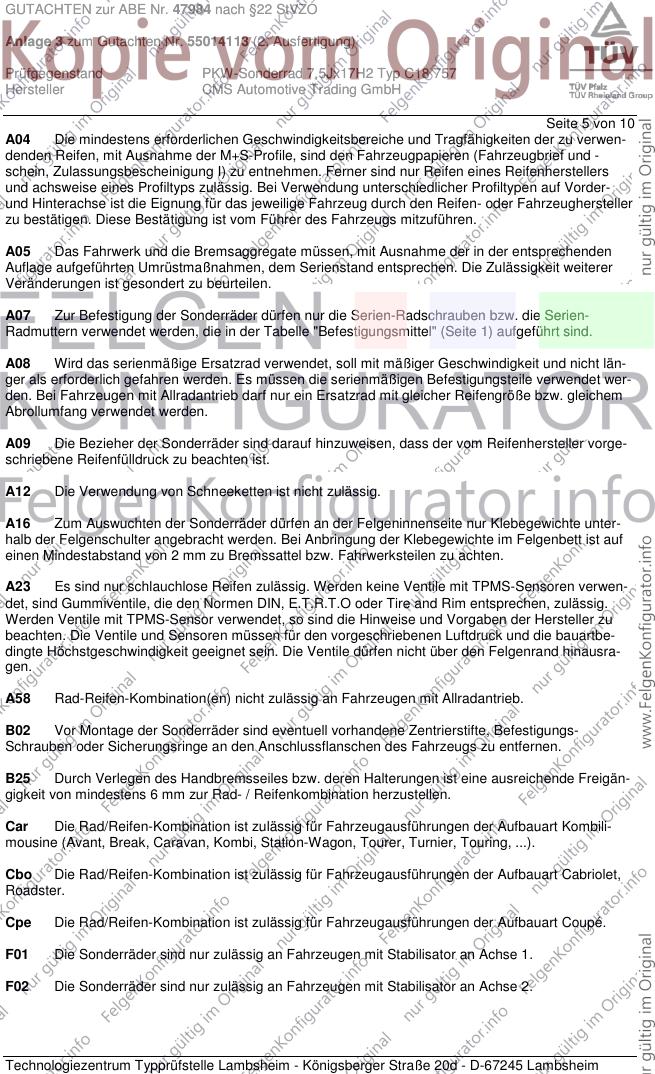

B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende Freigän-
gigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F01 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 1.
F02 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 2.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55014113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 6 von 10
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G21 Ist die Reifengröße 195/60R14 oder 195/55R15 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G44 Ist die Reifengröße 205/55R15 oder 205/50R16 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G48 Ist die Reifengröße 185/60R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55014113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 7 von 10
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Op9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit 92 kW.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55014113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 8 von 10
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Snu Zur Befestigung der Sonderräder an Fahrzeugen vor Baujahr 1999 dürfen nur die mitgeliefer-
ten Befestigungsschrauben M12x1,5; ab Baujahr 1999 dürfen nur die mitgelieferten Befestigungsmut-
tern M12x1,5 (Fahrzeuge mit Stehbolzen); (siehe Tabelle Befestigungsmittel Seite 1) verwendet wer-
den.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55014113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 9 von 10
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z70 Die Befestigungsschrauben bzw. Befestigungslaschen der Kunststoffradabdeckung an Achse 2
sind zu versetzen oder zu entfernen (ggf. durch Verkleben erneut befestigen).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. April 2014 in Lambsheim statt.
Hinweise zum Sonderrad
Leichtmetallsonderrad mit 5 Speichen ww. lackiert oder poliert.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55014113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juli 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. April 2014
Bohlander 00209468.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
