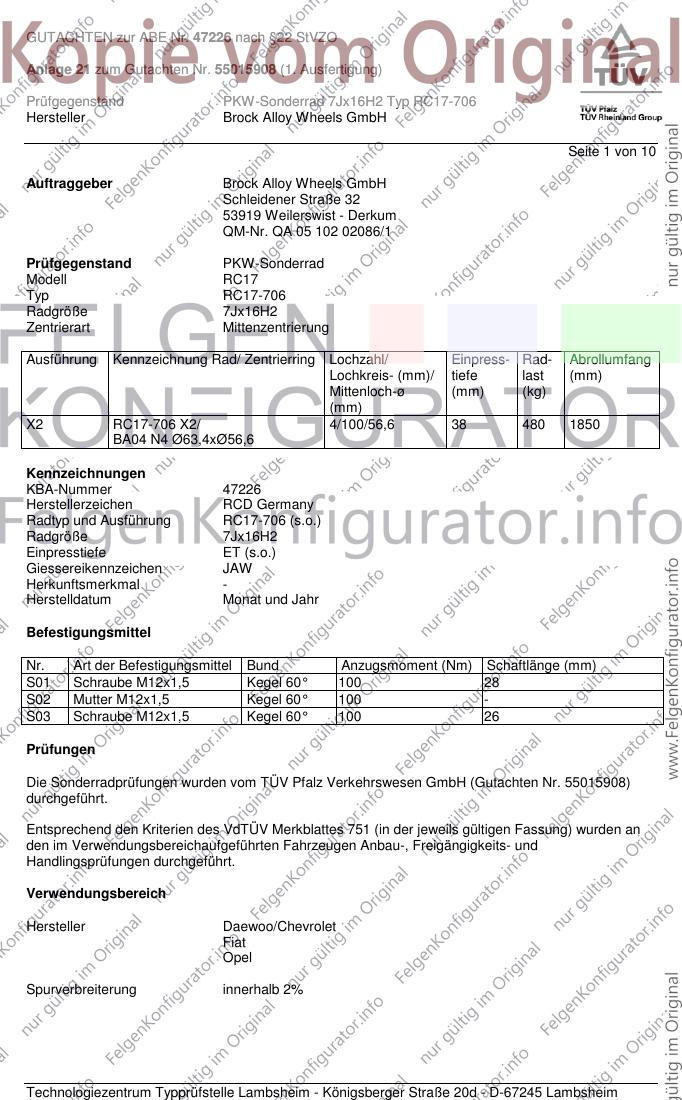

GUTACHTEN zur ABE Nr. 47226 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55015908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC17-706
Hersteller Brock Alloy Wheels GmbH
Seite 1 von 10
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. QA 05 102 02086/1
Prüfgegenstand PKW-Sonderrad
Modell RC17
Typ RC17-706
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X2 RC17-706 X2/ 4/100/56,6 38 480 1850
BA04 N4 Ø63,4xØ56,6
Kennzeichnungen
KBA-Nummer 47226
Herstellerzeichen RCD Germany
Radtyp und Ausführung RC17-706 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 100 28
S02 Mutter M12x1,5 Kegel 60° 100 -
S03 Schraube M12x1,5 Kegel 60° 100 26
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55015908)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daewoo/Chevrolet
Fiat
Opel
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47226 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55015908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC17-706
Hersteller Brock Alloy Wheels GmbH

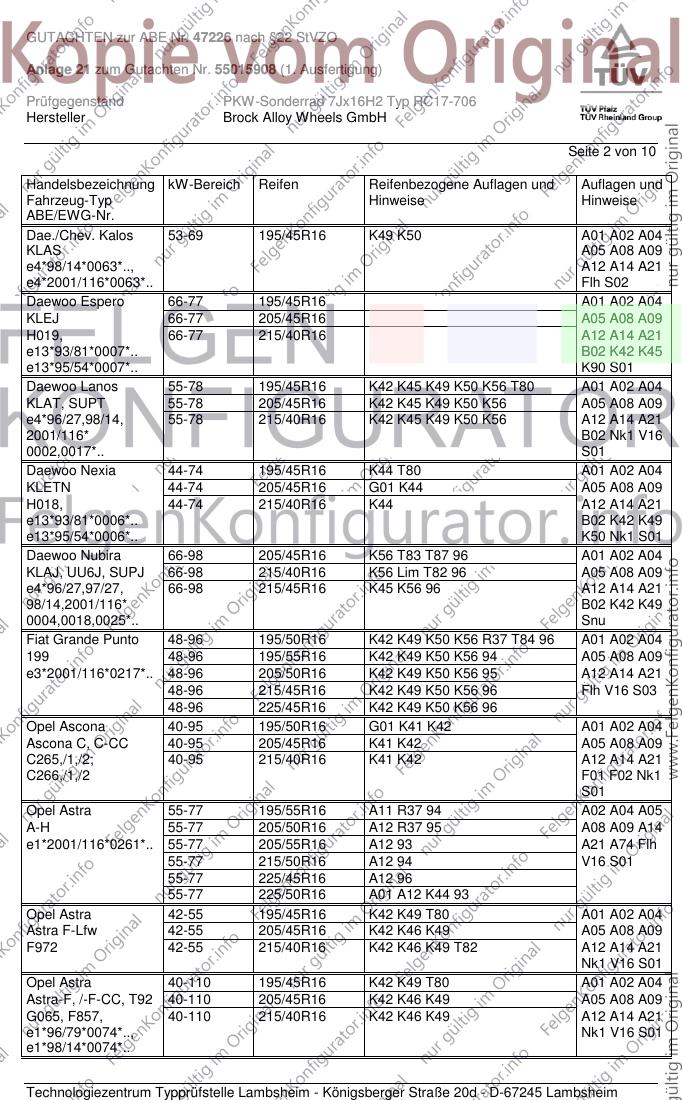

Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dae./Chev. Kalos 53-69 195/45R16 K49 K50 A01 A02 A04
KLAS A05 A08 A09
e4*98/14*0063*.., A12 A14 A21
e4*2001/116*0063*.. Flh S02
Daewoo Espero 66-77 195/45R16 A01 A02 A04
KLEJ 66-77 205/45R16 A05 A08 A09
H019, 66-77 215/40R16 A12 A14 A21
e13*93/81*0007*.. B02 K42 K45
e13*95/54*0007*.. K90 S01
Daewoo Lanos 55-78 195/45R16 K42 K45 K49 K50 K56 T80 A01 A02 A04
KLAT, SUPT 55-78 205/45R16 K42 K45 K49 K50 K56 A05 A08 A09
e4*96/27,98/14, 55-78 215/40R16 K42 K45 K49 K50 K56 A12 A14 A21
2001/116* B02 Nk1 V16
0002,0017*.. S01
Daewoo Nexia 44-74 195/45R16 K44 T80 A01 A02 A04
KLETN 44-74 205/45R16 G01 K44 A05 A08 A09
H018, 44-74 215/40R16 K44 A12 A14 A21
e13*93/81*0006*.. B02 K42 K49
e13*95/54*0006*.. K50 Nk1 S01
Daewoo Nubira 66-98 205/45R16 K56 T83 T87 96 A01 A02 A04
KLAJ, UU6J, SUPJ 66-98 215/40R16 K56 Lim T82 96 A05 A08 A09
e4*96/27,97/27, 66-98 215/45R16 K45 K56 96 A12 A14 A21
98/14,2001/116* B02 K42 K49
0004,0018,0025*.. Snu
Fiat Grande Punto 48-96 195/50R16 K42 K49 K50 K56 R37 T84 96 A01 A02 A04
199 48-96 195/55R16 K42 K49 K50 K56 94 A05 A08 A09
e3*2001/116*0217*.. 48-96 205/50R16 K42 K49 K50 K56 95 A12 A14 A21
48-96 215/45R16 K42 K49 K50 K56 96 Flh V16 S03
48-96 225/45R16 K42 K49 K50 K56 96
Opel Ascona 40-95 195/50R16 G01 K41 K42 A01 A02 A04
Ascona C, C-CC 40-95 205/45R16 K41 K42 A05 A08 A09
C265,/1,/2; 40-95 215/40R16 K41 K42 A12 A14 A21
C266,/1,/2 F01 F02 Nk1
S01
Opel Astra 55-77 195/55R16 A11 R37 94 A02 A04 A05
A-H 55-77 205/50R16 A12 R37 95 A08 A09 A14
e1*2001/116*0261*.. 55-77 205/55R16 A12 93 A21 A74 Flh
55-77 215/50R16 A12 94 V16 S01
55-77 225/45R16 A12 96
55-77 225/50R16 A01 A12 K44 93
Opel Astra 42-55 195/45R16 K42 K49 T80 A01 A02 A04
Astra F-Lfw 42-55 205/45R16 K42 K46 K49 A05 A08 A09
F972 42-55 215/40R16 K42 K46 K49 T82 A12 A14 A21
Nk1 V16 S01
Opel Astra 40-110 195/45R16 K42 K49 T80 A01 A02 A04
Astra-F, /-F-CC, T92 40-110 205/45R16 K42 K46 K49 A05 A08 A09
G065, F857, 40-110 215/40R16 K42 K46 K49 A12 A14 A21
e1*96/79*0074*.., Nk1 V16 S01
e1*98/14*0074*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47226 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55015908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC17-706
Hersteller Brock Alloy Wheels GmbH

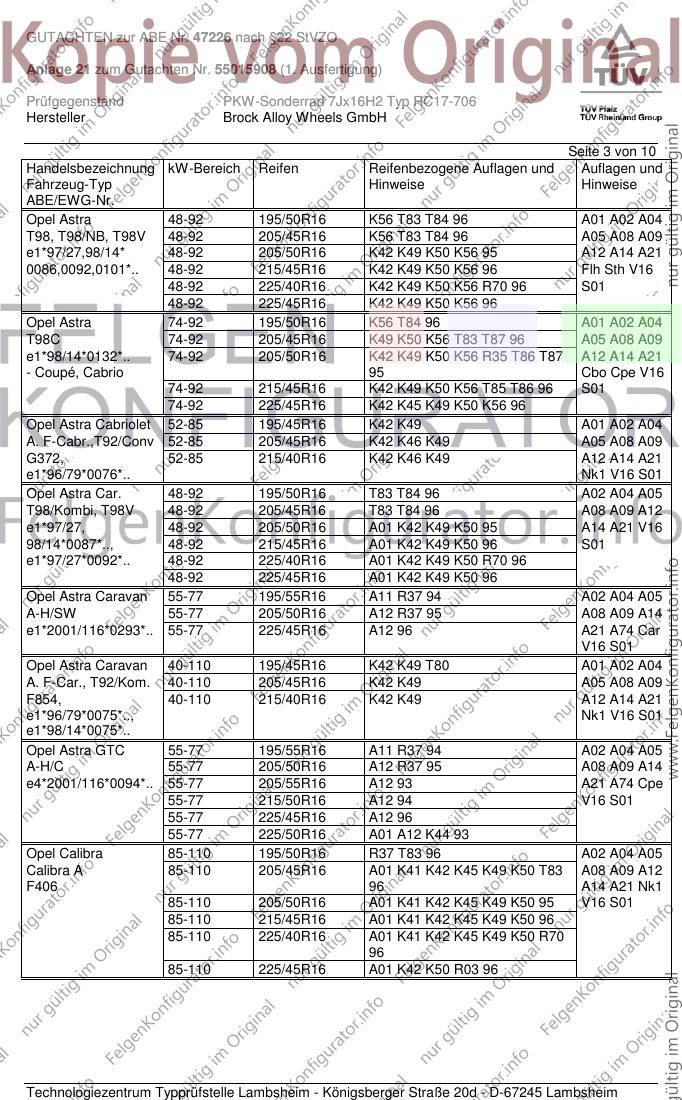

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra 48-92 195/50R16 K56 T83 T84 96 A01 A02 A04
T98, T98/NB, T98V 48-92 205/45R16 K56 T83 T84 96 A05 A08 A09
e1*97/27,98/14* 48-92 205/50R16 K42 K49 K50 K56 95 A12 A14 A21
0086,0092,0101*.. 48-92 215/45R16 K42 K49 K50 K56 96 Flh Sth V16
48-92 225/40R16 K42 K49 K50 K56 R70 96 S01
48-92 225/45R16 K42 K49 K50 K56 96
Opel Astra 74-92 195/50R16 K56 T84 96 A01 A02 A04
T98C 74-92 205/45R16 K49 K50 K56 T83 T87 96 A05 A08 A09
e1*98/14*0132*.. 74-92 205/50R16 K42 K49 K50 K56 R35 T86 T87 A12 A14 A21
- Coupé, Cabrio 95 Cbo Cpe V16
74-92 215/45R16 K42 K49 K50 K56 T85 T86 96 S01
74-92 225/45R16 K42 K45 K49 K50 K56 96
Opel Astra Cabriolet 52-85 195/45R16 K42 K49 A01 A02 A04
A. F-Cabr.,T92/Conv 52-85 205/45R16 K42 K46 K49 A05 A08 A09
G372, 52-85 215/40R16 K42 K46 K49 A12 A14 A21
e1*96/79*0076*.. Nk1 V16 S01
Opel Astra Car. 48-92 195/50R16 T83 T84 96 A02 A04 A05
T98/Kombi, T98V 48-92 205/45R16 T83 T84 96 A08 A09 A12
e1*97/27, 48-92 205/50R16 A01 K42 K49 K50 95 A14 A21 V16
98/14*0087*.., 48-92 215/45R16 A01 K42 K49 K50 96 S01
e1*97/27*0092*.. 48-92 225/40R16 A01 K42 K49 K50 R70 96
48-92 225/45R16 A01 K42 K49 K50 96
Opel Astra Caravan 55-77 195/55R16 A11 R37 94 A02 A04 A05
A-H/SW 55-77 205/50R16 A12 R37 95 A08 A09 A14
e1*2001/116*0293*.. 55-77 225/45R16 A12 96 A21 A74 Car
V16 S01
Opel Astra Caravan 40-110 195/45R16 K42 K49 T80 A01 A02 A04
A. F-Car., T92/Kom. 40-110 205/45R16 K42 K49 A05 A08 A09
F854, 40-110 215/40R16 K42 K49 A12 A14 A21
e1*96/79*0075*.., Nk1 V16 S01
e1*98/14*0075*..
Opel Astra GTC 55-77 195/55R16 A11 R37 94 A02 A04 A05
A-H/C 55-77 205/50R16 A12 R37 95 A08 A09 A14
e4*2001/116*0094*.. 55-77 205/55R16 A12 93 A21 A74 Cpe
55-77 215/50R16 A12 94 V16 S01
55-77 225/45R16 A12 96
55-77 225/50R16 A01 A12 K44 93
Opel Calibra 85-110 195/50R16 R37 T83 96 A02 A04 A05
Calibra A 85-110 205/45R16 A01 K41 K42 K45 K49 K50 T83 A08 A09 A12
F406 96 A14 A21 Nk1
85-110 205/50R16 A01 K41 K42 K45 K49 K50 95 V16 S01
85-110 215/45R16 A01 K41 K42 K45 K49 K50 96
85-110 225/40R16 A01 K41 K42 K45 K49 K50 R70
96
85-110 225/45R16 A01 K42 K50 R03 96
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47226 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55015908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC17-706
Hersteller Brock Alloy Wheels GmbH

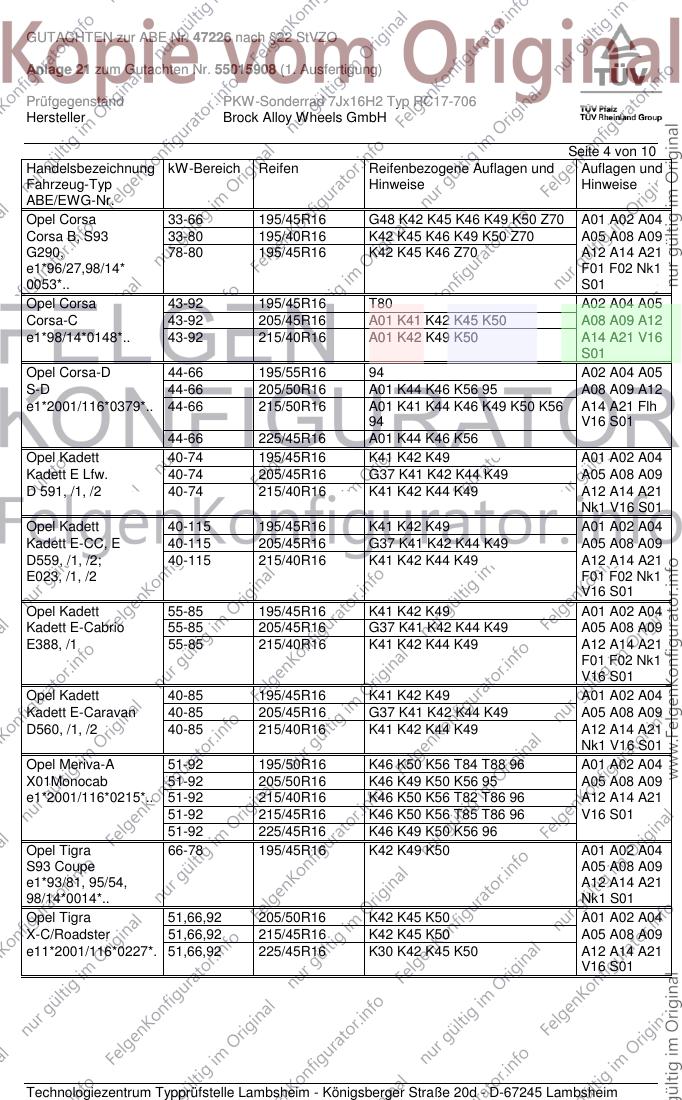

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Corsa 33-66 195/45R16 G48 K42 K45 K46 K49 K50 Z70 A01 A02 A04
Corsa B, S93 33-80 195/40R16 K42 K45 K46 K49 K50 Z70 A05 A08 A09
G290, 78-80 195/45R16 K42 K45 K46 Z70 A12 A14 A21
e1*96/27,98/14* F01 F02 Nk1
0053*.. S01
Opel Corsa 43-92 195/45R16 T80 A02 A04 A05
Corsa-C 43-92 205/45R16 A01 K41 K42 K45 K50 A08 A09 A12
e1*98/14*0148*.. 43-92 215/40R16 A01 K42 K49 K50 A14 A21 V16
S01
Opel Corsa-D 44-66 195/55R16 94 A02 A04 A05
S-D 44-66 205/50R16 A01 K44 K46 K56 95 A08 A09 A12
e1*2001/116*0379*.. 44-66 215/50R16 A01 K41 K44 K46 K49 K50 K56 A14 A21 Flh
94 V16 S01
44-66 225/45R16 A01 K44 K46 K56
Opel Kadett 40-74 195/45R16 K41 K42 K49 A01 A02 A04
Kadett E Lfw. 40-74 205/45R16 G37 K41 K42 K44 K49 A05 A08 A09
D 591, /1, /2 40-74 215/40R16 K41 K42 K44 K49 A12 A14 A21
Nk1 V16 S01
Opel Kadett 40-115 195/45R16 K41 K42 K49 A01 A02 A04
Kadett E-CC, E 40-115 205/45R16 G37 K41 K42 K44 K49 A05 A08 A09
D559, /1, /2; 40-115 215/40R16 K41 K42 K44 K49 A12 A14 A21
E023, /1, /2 F01 F02 Nk1
V16 S01
Opel Kadett 55-85 195/45R16 K41 K42 K49 A01 A02 A04
Kadett E-Cabrio 55-85 205/45R16 G37 K41 K42 K44 K49 A05 A08 A09
E388, /1 55-85 215/40R16 K41 K42 K44 K49 A12 A14 A21
F01 F02 Nk1
V16 S01
Opel Kadett 40-85 195/45R16 K41 K42 K49 A01 A02 A04
Kadett E-Caravan 40-85 205/45R16 G37 K41 K42 K44 K49 A05 A08 A09
D560, /1, /2 40-85 215/40R16 K41 K42 K44 K49 A12 A14 A21
Nk1 V16 S01
Opel Meriva-A 51-92 195/50R16 K46 K50 K56 T84 T88 96 A01 A02 A04
X01Monocab 51-92 205/50R16 K46 K49 K50 K56 95 A05 A08 A09
e1*2001/116*0215*.. 51-92 215/40R16 K46 K50 K56 T82 T86 96 A12 A14 A21
51-92 215/45R16 K46 K50 K56 T85 T86 96 V16 S01
51-92 225/45R16 K46 K49 K50 K56 96
Opel Tigra 66-78 195/45R16 K42 K49 K50 A01 A02 A04
S93 Coupe A05 A08 A09
e1*93/81, 95/54, A12 A14 A21
98/14*0014*.. Nk1 S01
Opel Tigra 51,66,92 205/50R16 K42 K45 K50 A01 A02 A04
X-C/Roadster 51,66,92 215/45R16 K42 K45 K50 A05 A08 A09
e11*2001/116*0227*. 51,66,92 225/45R16 K30 K42 K45 K50 A12 A14 A21
V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47226 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55015908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC17-706
Hersteller Brock Alloy Wheels GmbH

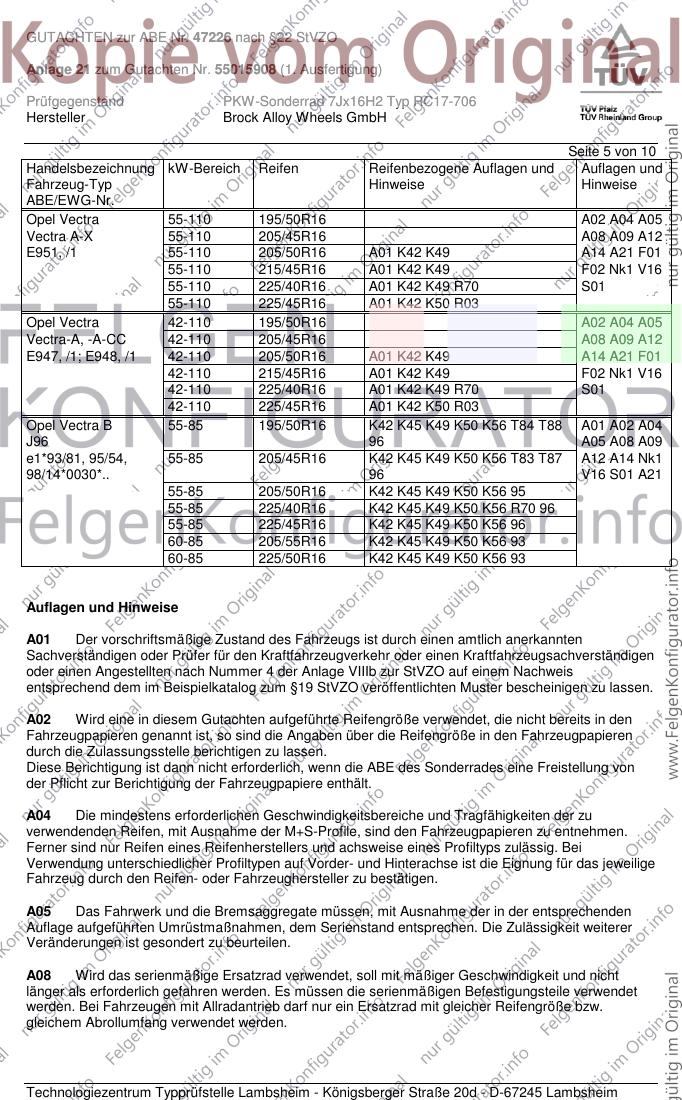

Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Vectra 55-110 195/50R16 A02 A04 A05
Vectra A-X 55-110 205/45R16 A08 A09 A12
E951, /1 55-110 205/50R16 A01 K42 K49 A14 A21 F01
55-110 215/45R16 A01 K42 K49 F02 Nk1 V16
55-110 225/40R16 A01 K42 K49 R70 S01
55-110 225/45R16 A01 K42 K50 R03
Opel Vectra 42-110 195/50R16 A02 A04 A05
Vectra-A, -A-CC 42-110 205/45R16 A08 A09 A12
E947, /1; E948, /1 42-110 205/50R16 A01 K42 K49 A14 A21 F01
42-110 215/45R16 A01 K42 K49 F02 Nk1 V16
42-110 225/40R16 A01 K42 K49 R70 S01
42-110 225/45R16 A01 K42 K50 R03
Opel Vectra B 55-85 195/50R16 K42 K45 K49 K50 K56 T84 T88 A01 A02 A04
J96 96 A05 A08 A09
e1*93/81, 95/54, 55-85 205/45R16 K42 K45 K49 K50 K56 T83 T87 A12 A14 Nk1
98/14*0030*.. 96 V16 S01 A21
55-85 205/50R16 K42 K45 K49 K50 K56 95
55-85 225/40R16 K42 K45 K49 K50 K56 R70 96
55-85 225/45R16 K42 K45 K49 K50 K56 96
60-85 205/55R16 K42 K45 K49 K50 K56 93
60-85 225/50R16 K42 K45 K49 K50 K56 93
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47226 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55015908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC17-706
Hersteller Brock Alloy Wheels GmbH

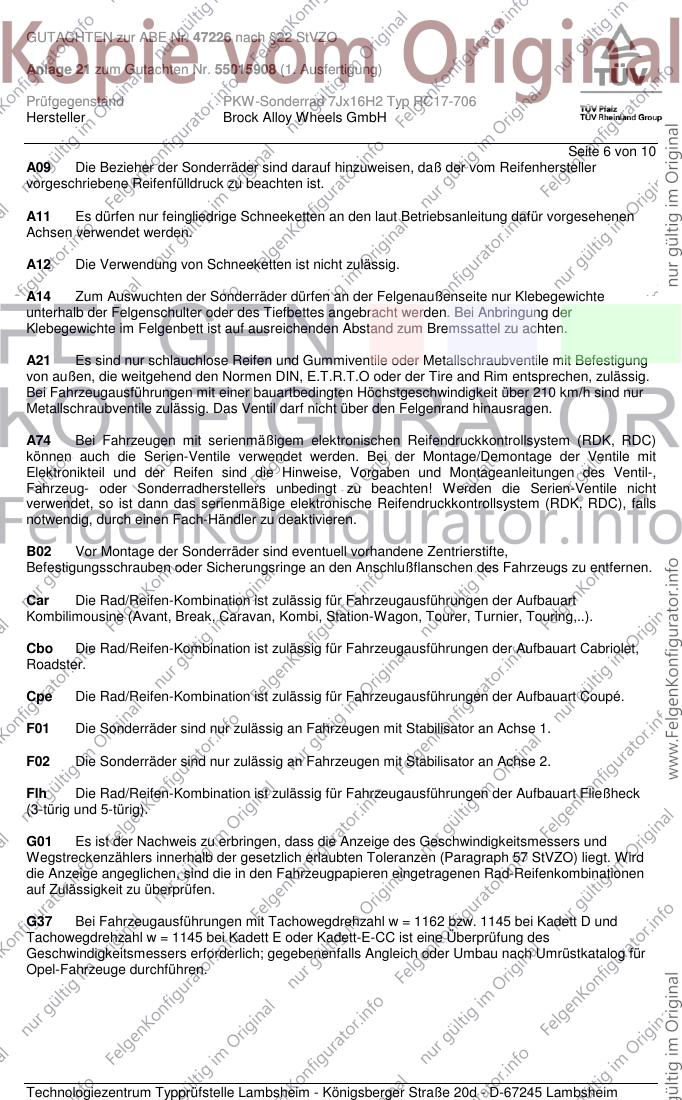

Seite 6 von 10
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf ausreichenden Abstand zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
A74 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
können auch die Serien-Ventile verwendet werden. Bei der Montage/Demontage der Ventile mit
Elektronikteil und der Reifen sind die Hinweise, Vorgaben und Montageanleitungen des Ventil-,
Fahrzeug- oder Sonderradherstellers unbedingt zu beachten! Werden die Serien-Ventile nicht
verwendet, so ist dann das serienmäßige elektronische Reifendruckkontrollsystem (RDK, RDC), falls
notwendig, durch einen Fach-Händler zu deaktivieren.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F01 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 1.
F02 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
G37 Bei Fahrzeugausführungen mit Tachowegdrehzahl w = 1162 bzw. 1145 bei Kadett D und
Tachowegdrehzahl w = 1145 bei Kadett E oder Kadett-E-CC ist eine Überprüfung des
Geschwindigkeitsmessers erforderlich; gegebenenfalls Angleich oder Umbau nach Umrüstkatalog für
Opel-Fahrzeuge durchführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47226 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55015908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC17-706
Hersteller Brock Alloy Wheels GmbH

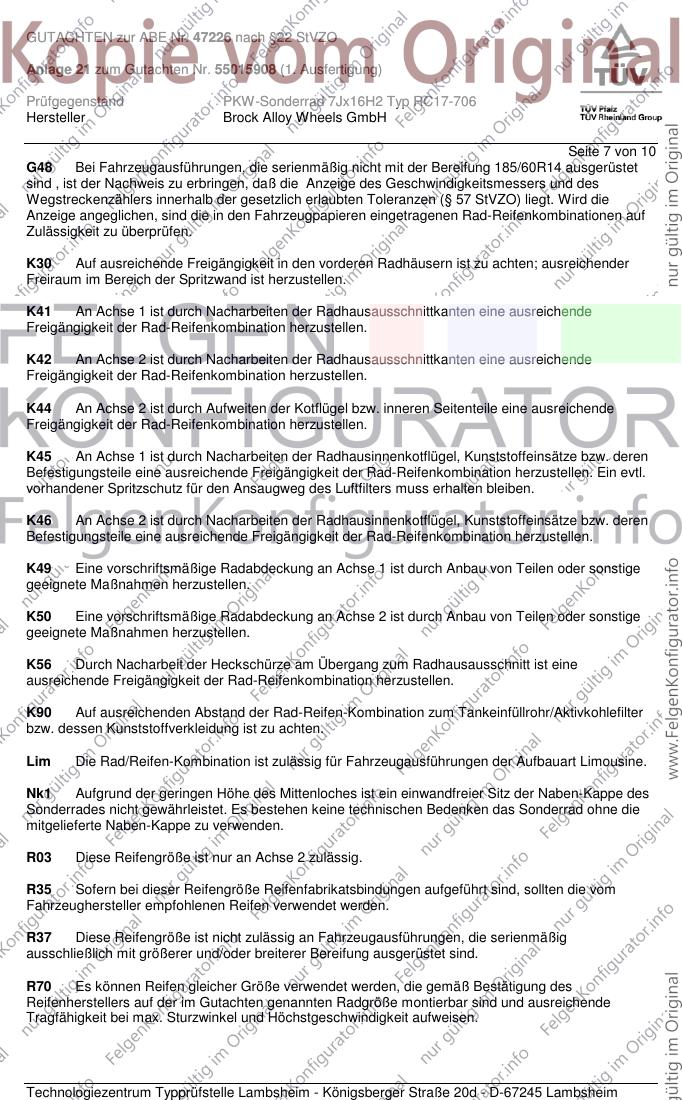

Seite 7 von 10
G48 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Bereifung 185/60R14 ausgerüstet
sind , ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§ 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen auf
Zulässigkeit zu überprüfen.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Nk1 Aufgrund der geringen Höhe des Mittenloches ist ein einwandfreier Sitz der Naben-Kappe des
Sonderrades nicht gewährleistet. Es bestehen keine technischen Bedenken das Sonderrad ohne die
mitgelieferte Naben-Kappe zu verwenden.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47226 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55015908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC17-706
Hersteller Brock Alloy Wheels GmbH

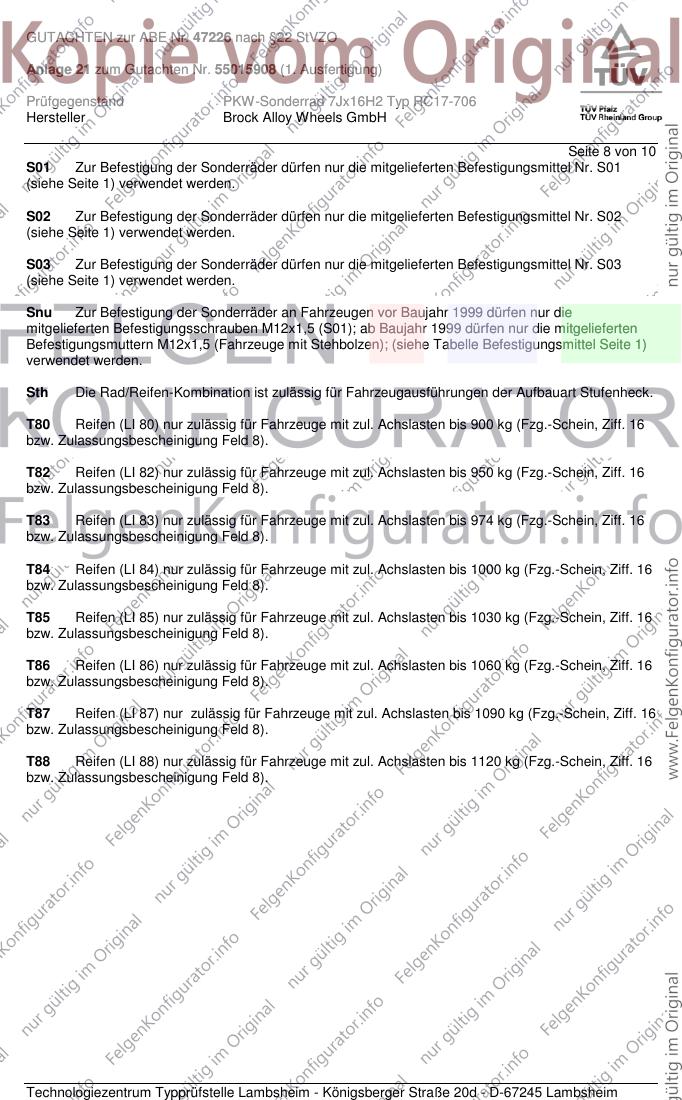

Seite 8 von 10
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Snu Zur Befestigung der Sonderräder an Fahrzeugen vor Baujahr 1999 dürfen nur die
mitgelieferten Befestigungsschrauben M12x1,5 (S01); ab Baujahr 1999 dürfen nur die mitgelieferten
Befestigungsmuttern M12x1,5 (Fahrzeuge mit Stehbolzen); (siehe Tabelle Befestigungsmittel Seite 1)
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47226 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55015908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC17-706
Hersteller Brock Alloy Wheels GmbH

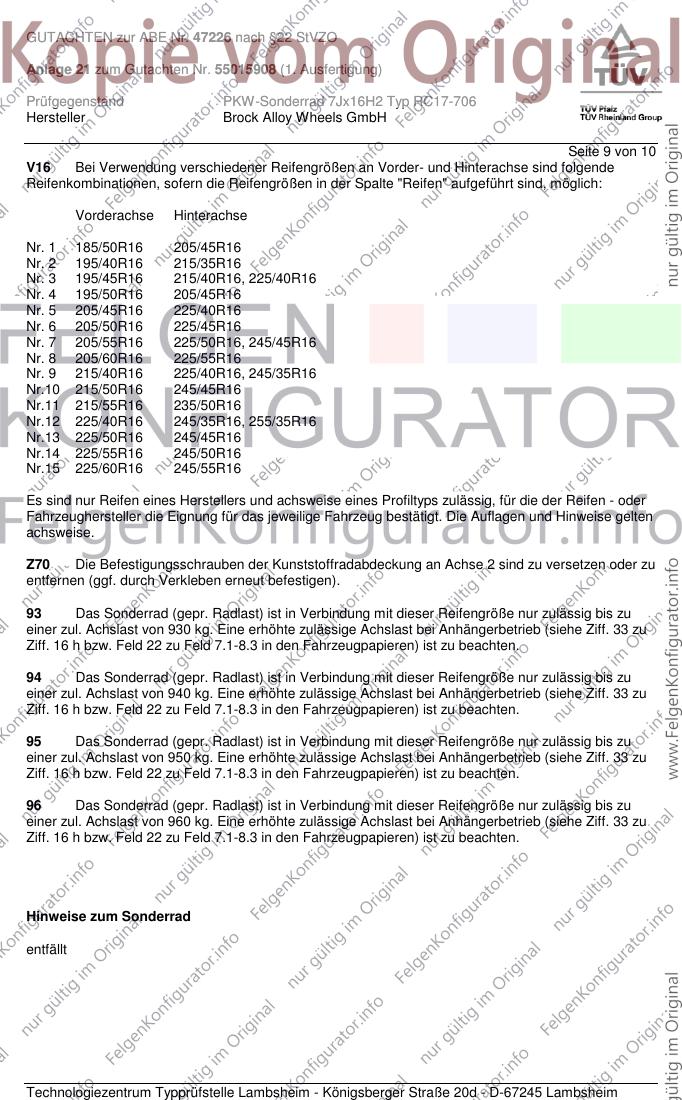

Seite 9 von 10
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr.10 215/50R16 245/45R16
Nr.11 215/55R16 235/50R16
Nr.12 225/40R16 245/35R16, 255/35R16
Nr.13 225/50R16 245/45R16
Nr.14 225/55R16 245/50R16
Nr.15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Z70 Die Befestigungsschrauben der Kunststoffradabdeckung an Achse 2 sind zu versetzen oder zu
entfernen (ggf. durch Verkleben erneut befestigen).
93 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 930 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
94 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 940 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
95 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 950 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
96 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 960 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47226 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55015908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC17-706
Hersteller Brock Alloy Wheels GmbH

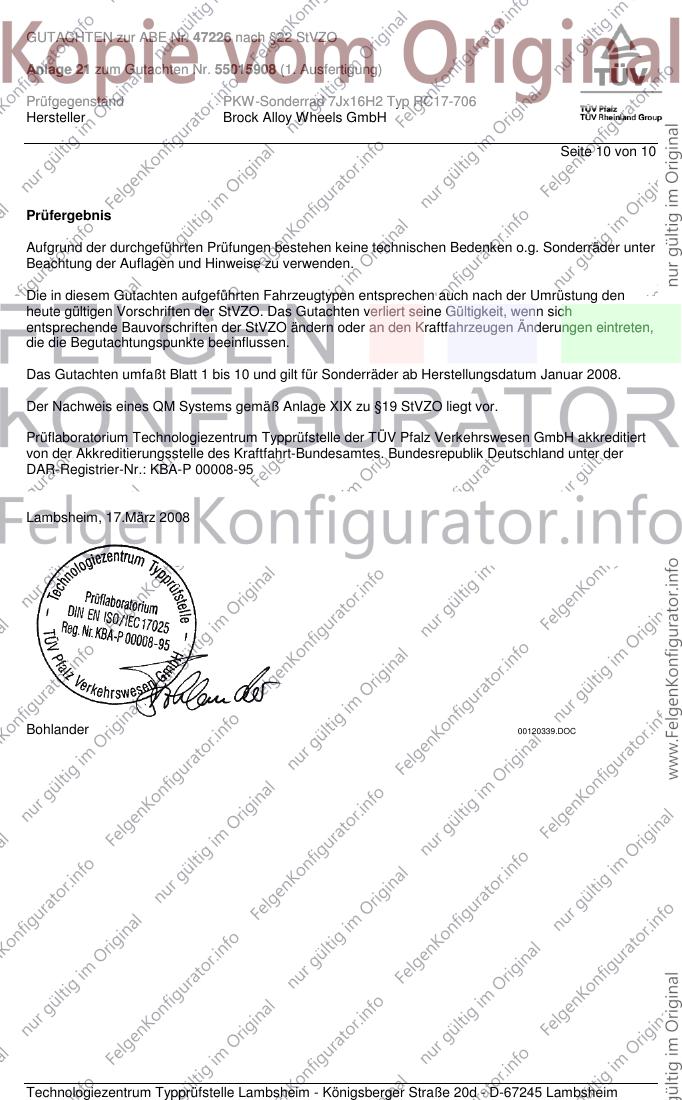

Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Januar 2008.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 17.März 2008
Bohlander 00120339.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Herstellerempfehlung
Aftermarkt RDKS/TPMS
Radtyp RC17 706
KBA 47226
Hersteller RDKS/TPMS Ventilart Montierbar
Alligator RS3 Metall ja
BaoLong 3901B.1 Metall ja
CUB Universal Metall ja
Huf Intelli Sens G2,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590693 (56mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590693 (56mm) Metall ja
Schrader EZ * Gummi ja
Schrader EZ Metall ja
Schrader 40700-1AYOA Metall ja
*zulässige Höchstgeschwindigkeit lt. Hersteller 185km/h
Die angegebenen RDK Sensoren sind auf der oben genannten Felge freigegeben.
Für die Bereitstellung der Software sind die einzelnen Hersteller verantwortlich.
