GUTACHTEN zur ABE Nr. 45684 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 031957 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ O 757
Hersteller AUTEC GmbH & Co. KG

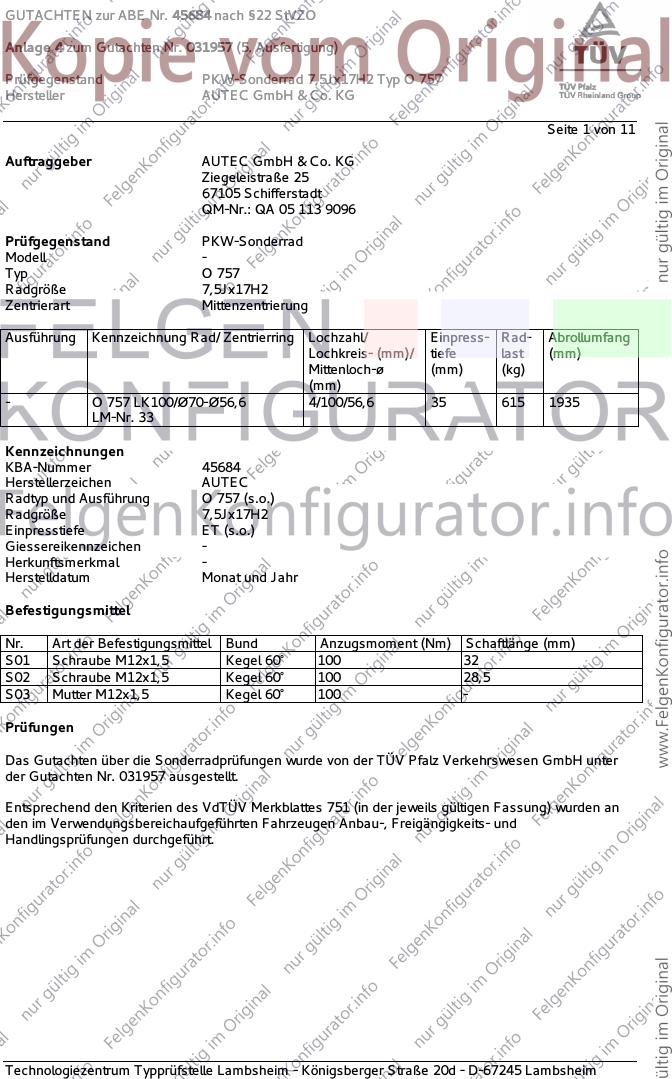

Seite 1 von 11
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: QA 05 113 9096
Prüfgegenstand PKW-Sonderrad
Modell -
Typ O 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- O 757 LK100/Ø70-Ø56,6 4/100/56,6 35 615 1935
LM-Nr. 33
Kennzeichnungen
KBA-Nummer 45684
Herstellerzeichen AUTEC
Radtyp und Ausführung O 757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 100 32
S02 Schraube M12x1,5 Kegel 60° 100 28,5
S03 Mutter M12x1,5 Kegel 60° 100 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 031957 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45684 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 031957 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ O 757
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 11
Verwendungsbereich
Hersteller Daewoo/Chevrolet
Fiat
Opel
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chevrolet Aveo 53-74 195/40R17 K1a K1b K2b K42 A01 A02 A04
KLAS 53-74 215/35R17 K1c K2b K42 K56 A05 A08 A09
e4*2001/116 A12 A16 A82
*0063*18-.. Flh S03
Dae./Chev. Kalos 53-74 195/40R17 K1a K1b K2b K42 A01 A02 A04
KLAS 53-74 215/35R17 K1c K2b K42 A05 A08 A09
e4*98/14*0063*.., A12 A16 A82
e4*2001/116 Flh S03
*0063*00-17
Daewoo Lanos 55-78 205/40R17 K1a K2b K42 K45 K56 A01 A02 A04
KLAT, SUPT A05 A08 A09
e4*96/27,98/14, A12 A16 A82
2001/116* B02 S01
0002,0017*..
Daewoo Nubira 66-98 205/40R17 K1b K2c K46 K56 Lim T84 A01 A02 A04
KLAJ, UU6J, SUPJ 66-98 205/40R17 Car K1b K56 T84 A05 A08 A09
e4*96/27,97/27, 66-98 215/40R17 Car G44 K1b K41 K56 T83 A16 A82 B02
98/14,2001/116* B25 K42 K45
0004,0018,0025*.. Snu S03
Fiat Grande Punto 48-96 205/40R17 K1c K2b K42 K56 T80 T81 T84 A01 A02 A04
199 48-96 205/45R17 K1c K2b K42 K56 A05 A08 A09
e3*2001/116*0217*.., 48-96 215/40R17 K1c K2b K42 K56 T83 T87 A12 A16 A82
e3*2001/116*0286*.. 48-96 215/45R17 K1c K2b K41 K42 K45 K56 Flh S02
Opel Astra 55-77 205/45R17 R37 T84 T88 A02 A04 A05
A-H 55-77 205/50R17 A08 A09 A12
e1*2001/116*0261*.. 55-77 215/45R17 A16 A74 A82
55-77 225/45R17 Flh V17 S01
Opel Astra 40-110 205/40R17 G21 K42 K44 K45 K46 T80 A01 A02 A04
Astra-F, /-F-CC, T92 40-110 215/40R17 G01 K41 K42 K44 K45 K46 K56 A05 A08 A09
G065, F857, A12 A16 A82
e1*96/79*0074*.., F01 F02 K1c
e1*98/14*0074*.. K2c S01
Opel Astra 48-92 205/40R17 K56 T80 T81 T84 A01 A02 A04
T98, T98/NB, T98V 48-92 215/40R17 K1a K2b K42 K56 T83 T85 A05 A08 A09
e1*97/27,98/14* 48-92 215/45R17 G01 K1a K2b K42 K45 K56 A12 A16 A82
0086,0092,0101*.. 48-92 235/40R17 K1c K2c K42 K56 R70 Flh Sth V17
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45684 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 031957 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ O 757
Hersteller AUTEC GmbH & Co. KG

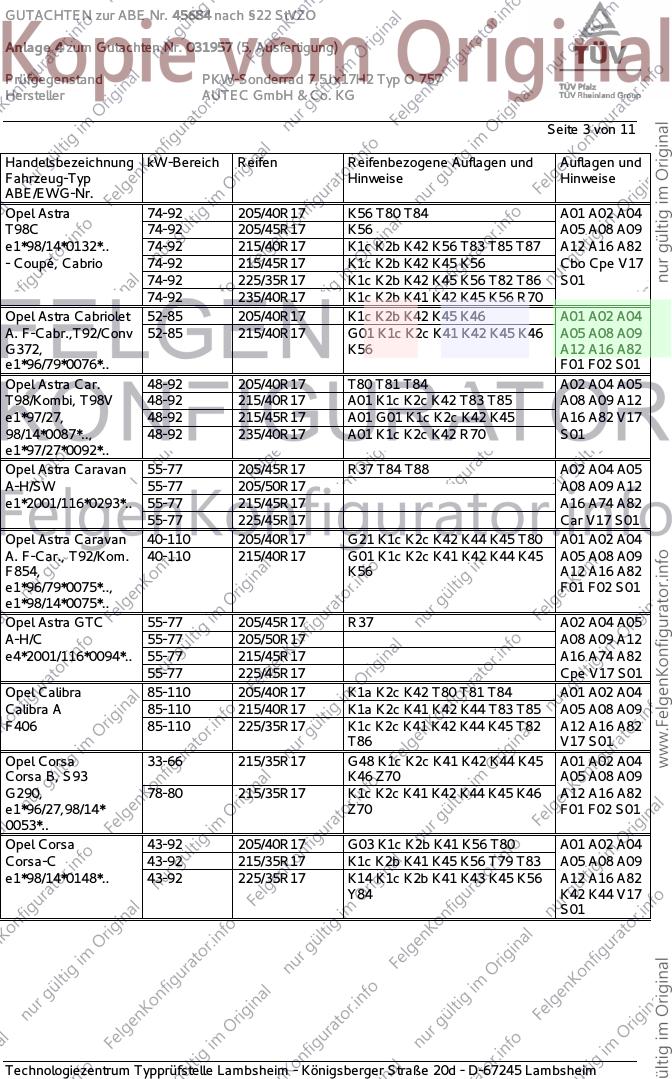

Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra 74-92 205/40R17 K56 T80 T84 A01 A02 A04
T98C 74-92 205/45R17 K56 A05 A08 A09
e1*98/14*0132*.. 74-92 215/40R17 K1c K2b K42 K56 T83 T85 T87 A12 A16 A82
- Coupé, Cabrio 74-92 215/45R17 K1c K2b K42 K45 K56 Cbo Cpe V17
74-92 225/35R17 K1c K2b K42 K45 K56 T82 T86 S01
74-92 235/40R17 K1c K2b K41 K42 K45 K56 R70
Opel Astra Cabriolet 52-85 205/40R17 K1c K2b K42 K45 K46 A01 A02 A04
A. F-Cabr.,T92/Conv 52-85 215/40R17 G01 K1c K2c K41 K42 K45 K46 A05 A08 A09
G372, K56 A12 A16 A82
e1*96/79*0076*.. F01 F02 S01
Opel Astra Car. 48-92 205/40R17 T80 T81 T84 A02 A04 A05
T98/Kombi, T98V 48-92 215/40R17 A01 K1c K2c K42 T83 T85 A08 A09 A12
e1*97/27, 48-92 215/45R17 A01 G01 K1c K2c K42 K45 A16 A82 V17
98/14*0087*.., 48-92 235/40R17 A01 K1c K2c K42 R70 S01
e1*97/27*0092*..
Opel Astra Caravan 55-77 205/45R17 R37 T84 T88 A02 A04 A05
A-H/SW 55-77 205/50R17 A08 A09 A12
e1*2001/116*0293*.. 55-77 215/45R17 A16 A74 A82
55-77 225/45R17 Car V17 S01
Opel Astra Caravan 40-110 205/40R17 G21 K1c K2c K42 K44 K45 T80 A01 A02 A04
A. F-Car., T92/Kom. 40-110 215/40R17 G01 K1c K2c K41 K42 K44 K45 A05 A08 A09
F854, K56 A12 A16 A82
e1*96/79*0075*.., F01 F02 S01
e1*98/14*0075*..
Opel Astra GTC 55-77 205/45R17 R37 A02 A04 A05
A-H/C 55-77 205/50R17 A08 A09 A12
e4*2001/116*0094*.. 55-77 215/45R17 A16 A74 A82
55-77 225/45R17 Cpe V17 S01
Opel Calibra 85-110 205/40R17 K1a K2c K42 T80 T81 T84 A01 A02 A04
Calibra A 85-110 215/40R17 K1a K2c K41 K42 K44 T83 T85 A05 A08 A09
F406 85-110 225/35R17 K1c K2c K41 K42 K44 K45 T82 A12 A16 A82
T86 V17 S01
Opel Corsa 33-66 215/35R17 G48 K1c K2c K41 K42 K44 K45 A01 A02 A04
Corsa B, S93 K46 Z70 A05 A08 A09
G290, 78-80 215/35R17 K1c K2c K41 K42 K44 K45 K46 A12 A16 A82
e1*96/27,98/14* Z70 F01 F02 S01
0053*..
Opel Corsa 43-92 205/40R17 G03 K1c K2b K41 K56 T80 A01 A02 A04
Corsa-C 43-92 215/35R17 K1c K2b K41 K45 K56 T79 T83 A05 A08 A09
e1*98/14*0148*.. 43-92 225/35R17 K14 K1c K2b K41 K43 K45 K56 A12 A16 A82
Y84 K42 K44 V17
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45684 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 031957 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ O 757
Hersteller AUTEC GmbH & Co. KG

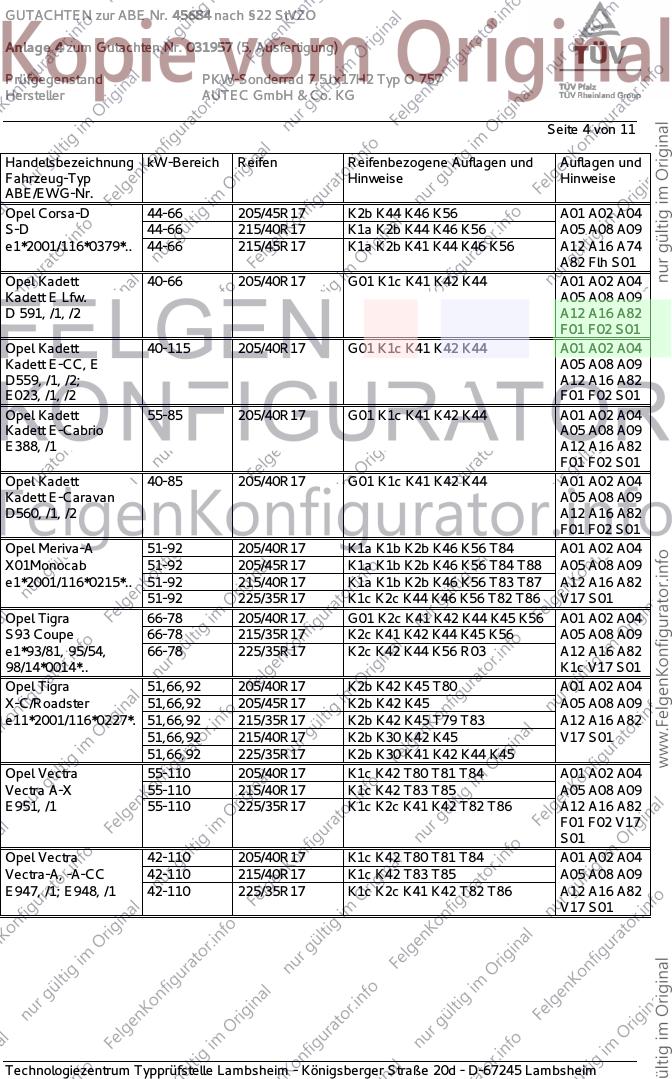

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Corsa-D 44-66 205/45R17 K2b K44 K46 K56 A01 A02 A04
S-D 44-66 215/40R17 K1a K2b K44 K46 K56 A05 A08 A09
e1*2001/116*0379*.. 44-66 215/45R17 K1a K2b K41 K44 K46 K56 A12 A16 A74
A82 Flh S01
Opel Kadett 40-66 205/40R17 G01 K1c K41 K42 K44 A01 A02 A04
Kadett E Lfw. A05 A08 A09
D 591, /1, /2 A12 A16 A82
F01 F02 S01
Opel Kadett 40-115 205/40R17 G01 K1c K41 K42 K44 A01 A02 A04
Kadett E-CC, E A05 A08 A09
D559, /1, /2; A12 A16 A82
E023, /1, /2 F01 F02 S01
Opel Kadett 55-85 205/40R17 G01 K1c K41 K42 K44 A01 A02 A04
Kadett E-Cabrio A05 A08 A09
E388, /1 A12 A16 A82
F01 F02 S01
Opel Kadett 40-85 205/40R17 G01 K1c K41 K42 K44 A01 A02 A04
Kadett E-Caravan A05 A08 A09
D560, /1, /2 A12 A16 A82
F01 F02 S01
Opel Meriva-A 51-92 205/40R17 K1a K1b K2b K46 K56 T84 A01 A02 A04
X01Monocab 51-92 205/45R17 K1a K1b K2b K46 K56 T84 T88 A05 A08 A09
e1*2001/116*0215*.. 51-92 215/40R17 K1a K1b K2b K46 K56 T83 T87 A12 A16 A82
51-92 225/35R17 K1c K2c K44 K46 K56 T82 T86 V17 S01
Opel Tigra 66-78 205/40R17 G01 K2c K41 K42 K44 K45 K56 A01 A02 A04
S93 Coupe 66-78 215/35R17 K2c K41 K42 K44 K45 K56 A05 A08 A09
e1*93/81, 95/54, 66-78 225/35R17 K2c K42 K44 K56 R03 A12 A16 A82
98/14*0014*.. K1c V17 S01
Opel Tigra 51,66,92 205/40R17 K2b K42 K45 T80 A01 A02 A04
X-C/Roadster 51,66,92 205/45R17 K2b K42 K45 A05 A08 A09
e11*2001/116*0227*. 51,66,92 215/35R17 K2b K42 K45 T79 T83 A12 A16 A82
51,66,92 215/40R17 K2b K30 K42 K45 V17 S01
51,66,92 225/35R17 K2b K30 K41 K42 K44 K45
Opel Vectra 55-110 205/40R17 K1c K42 T80 T81 T84 A01 A02 A04
Vectra A-X 55-110 215/40R17 K1c K42 T83 T85 A05 A08 A09
E951, /1 55-110 225/35R17 K1c K2c K41 K42 T82 T86 A12 A16 A82
F01 F02 V17
S01
Opel Vectra 42-110 205/40R17 K1c K42 T80 T81 T84 A01 A02 A04
Vectra-A, -A-CC 42-110 215/40R17 K1c K42 T83 T85 A05 A08 A09
E947, /1; E948, /1 42-110 225/35R17 K1c K2c K41 K42 T82 T86 A12 A16 A82
V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45684 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 031957 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ O 757
Hersteller AUTEC GmbH & Co. KG

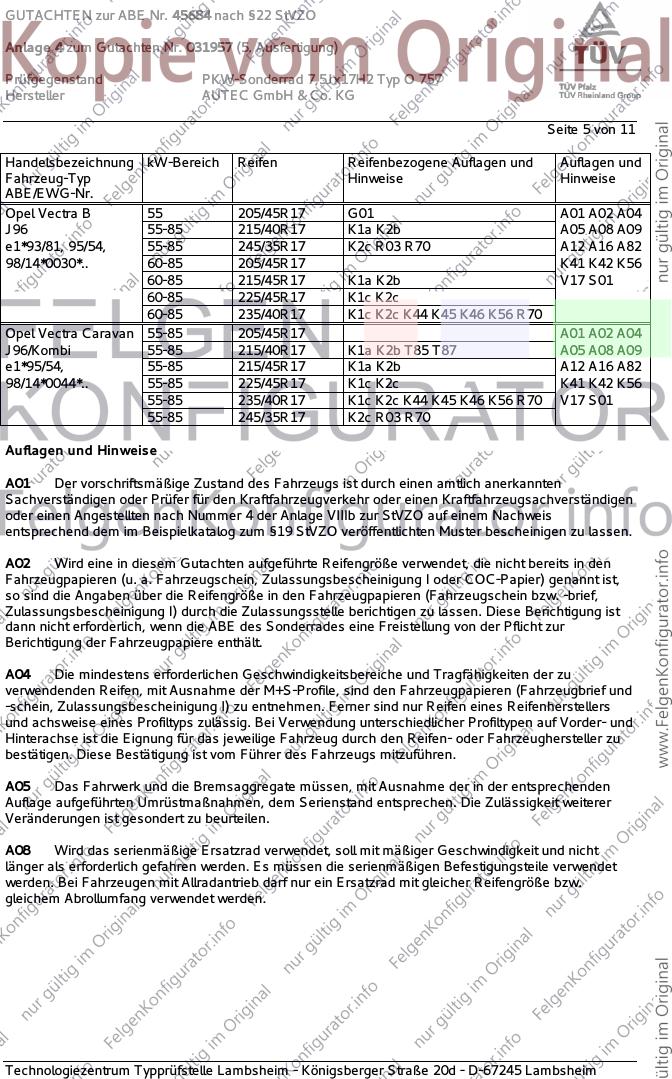

Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Vectra B 55 205/45R17 G01 A01 A02 A04
J96 55-85 215/40R17 K1a K2b A05 A08 A09
e1*93/81, 95/54, 55-85 245/35R17 K2c R03 R70 A12 A16 A82
98/14*0030*.. 60-85 205/45R17 K41 K42 K56
60-85 215/45R17 K1a K2b V17 S01
60-85 225/45R17 K1c K2c
60-85 235/40R17 K1c K2c K44 K45 K46 K56 R70
Opel Vectra Caravan 55-85 205/45R17 A01 A02 A04
J96/Kombi 55-85 215/40R17 K1a K2b T85 T87 A05 A08 A09
e1*95/54, 55-85 215/45R17 K1a K2b A12 A16 A82
98/14*0044*.. 55-85 225/45R17 K1c K2c K41 K42 K56
55-85 235/40R17 K1c K2c K44 K45 K46 K56 R70 V17 S01
55-85 245/35R17 K2c R03 R70
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45684 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 031957 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ O 757
Hersteller AUTEC GmbH & Co. KG

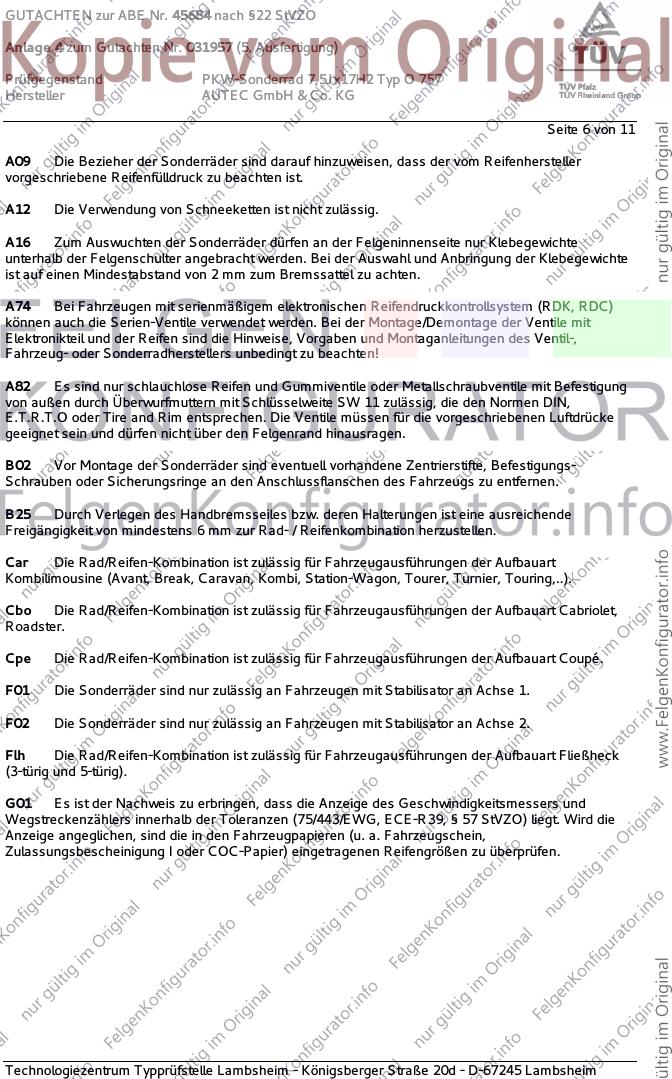

Seite 6 von 11
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A74 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
können auch die Serien-Ventile verwendet werden. Bei der Montage/Demontage der Ventile mit
Elektronikteil und der Reifen sind die Hinweise, Vorgaben und Montaganleitungen des Ventil-,
Fahrzeug- oder Sonderradherstellers unbedingt zu beachten!
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F01 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 1.
F02 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45684 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 031957 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ O 757
Hersteller AUTEC GmbH & Co. KG

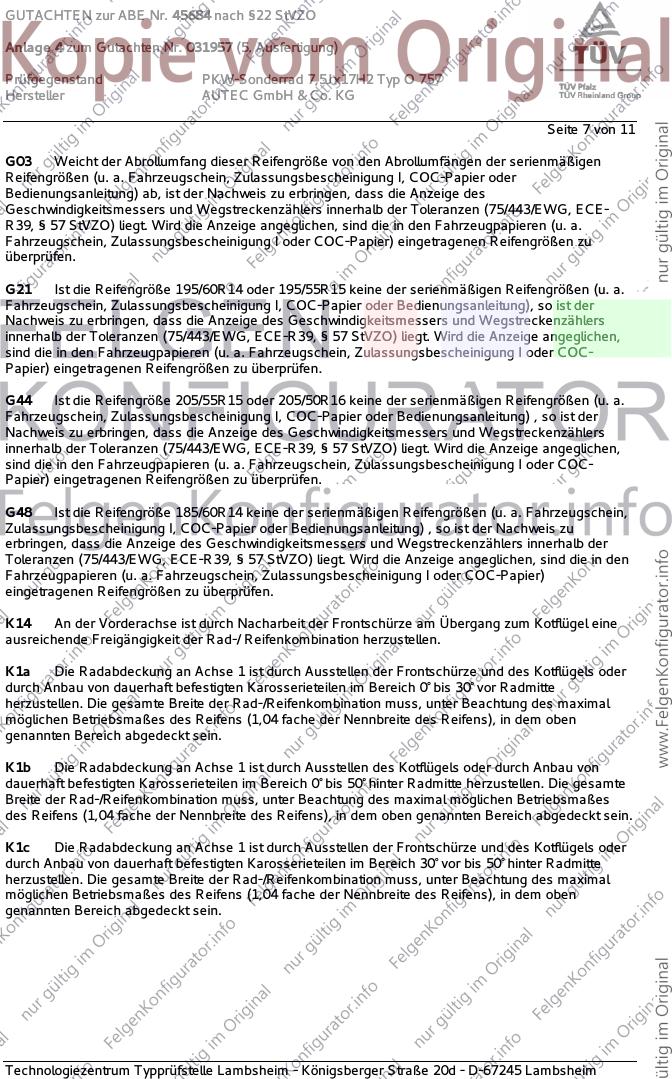

Seite 7 von 11
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G21 Ist die Reifengröße 195/60R14 oder 195/55R15 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G44 Ist die Reifengröße 205/55R15 oder 205/50R16 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G48 Ist die Reifengröße 185/60R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45684 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 031957 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ O 757
Hersteller AUTEC GmbH & Co. KG

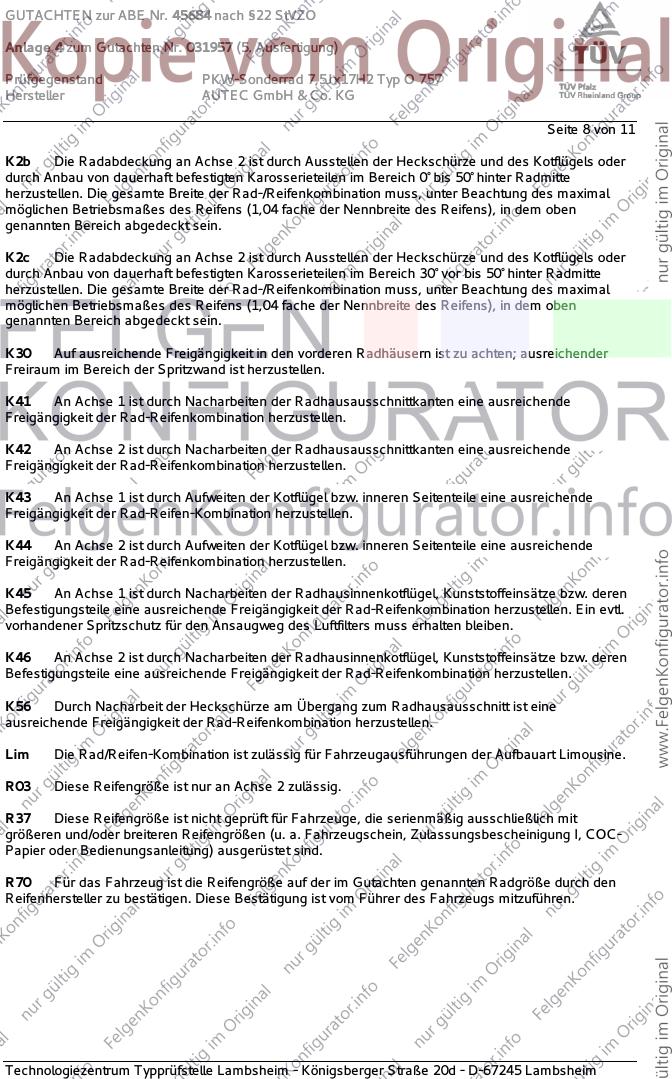

Seite 8 von 11
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45684 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 031957 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ O 757
Hersteller AUTEC GmbH & Co. KG

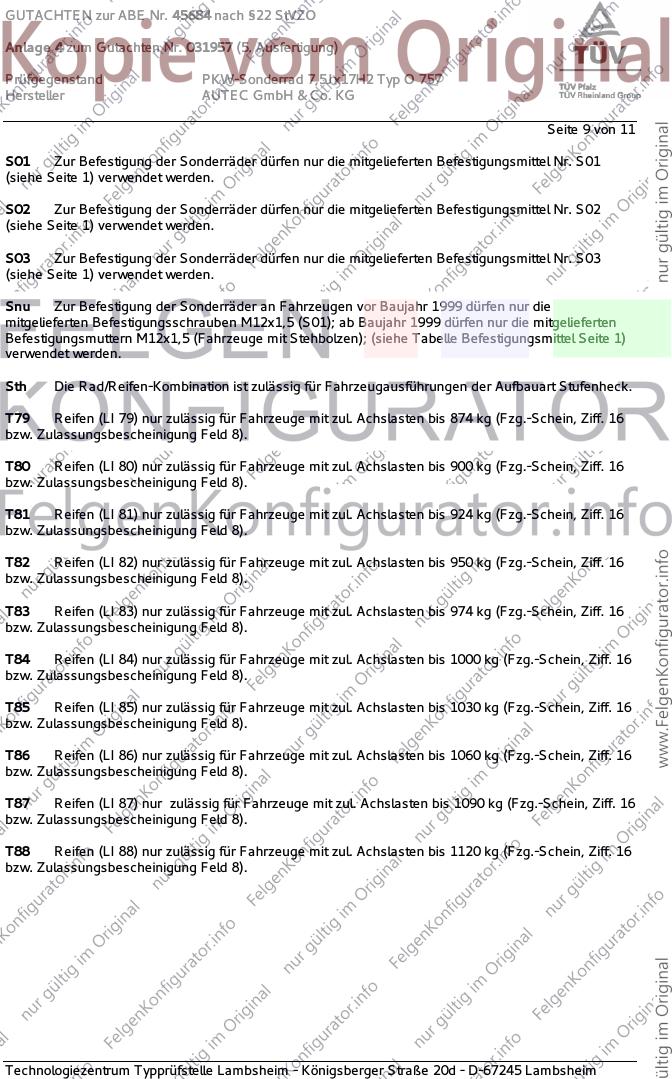

Seite 9 von 11
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Snu Zur Befestigung der Sonderräder an Fahrzeugen vor Baujahr 1999 dürfen nur die
mitgelieferten Befestigungsschrauben M12x1,5 (S01); ab Baujahr 1999 dürfen nur die mitgelieferten
Befestigungsmuttern M12x1,5 (Fahrzeuge mit Stehbolzen); (siehe Tabelle Befestigungsmittel Seite 1)
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45684 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 031957 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ O 757
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 11
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Z70 Die Befestigungsschrauben bzw. Befestigungslaschen der Kunststoffradabdeckung an Achse
2 sind zu versetzen oder zu entfernen (ggf. durch Verkleben erneut befestigen).
Prüfort und Prüfdatum
Die Prüfung des Sonderradtyps wurde im Technologiezentrum in Lambsheim im November 2003
durchgeführt. Die Verwendungsprüfung fand am 05.02.2009 in Lambsheim statt.
Hinweise zum Sonderrad
Ab Herstellungsdatum Dezember 2005 werden die Sonderräder ww. lackiert oder galvanisch
verchromt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45684 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 031957 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ O 757
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Oktober 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 5.Februar 2009
Haasis 00131695.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
