GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55023109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 12
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: QA 05 113 9096
Prüfgegenstand PKW-Sonderrad
Modell -
Typ Z6015
Radgröße 6,0Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
11 Z6015 LK100/Ø60,1-Ø56,6 4/100/56,6 36 560 1935
Kennzeichnungen
KBA-Nummer 47723
Herstellerzeichen AUTEC
Radtyp und Ausführung Z6015 (s.o.)
Radgröße 6,0Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen SD ww. EX
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 100 32
S02 Schraube M12x1,5 Kegel 60° 100 28,5
S03 Mutter M12x1,5 Kegel 60° 100 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55023109 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55023109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG

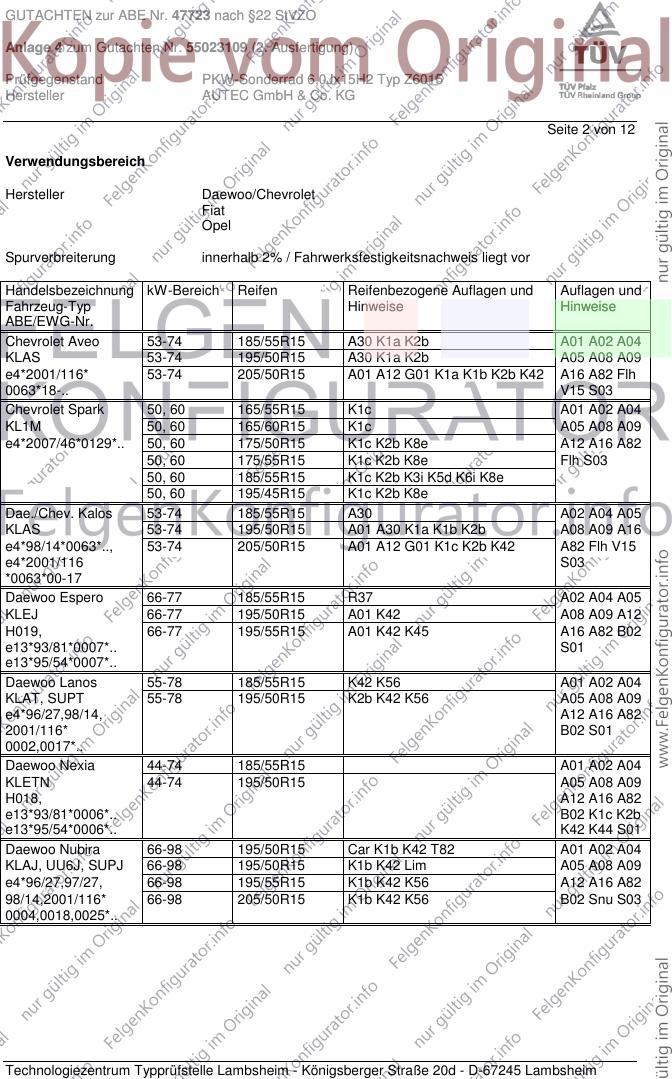

Seite 2 von 12
Verwendungsbereich
Hersteller Daewoo/Chevrolet
Fiat
Opel
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chevrolet Aveo 53-74 185/55R15 A30 K1a K2b A01 A02 A04
KLAS 53-74 195/50R15 A30 K1a K2b A05 A08 A09
e4*2001/116* 53-74 205/50R15 A01 A12 G01 K1a K1b K2b K42 A16 A82 Flh
0063*18-.. V15 S03
Chevrolet Spark 50, 60 165/55R15 K1c A01 A02 A04
KL1M 50, 60 165/60R15 K1c A05 A08 A09
e4*2007/46*0129*.. 50, 60 175/50R15 K1c K2b K8e A12 A16 A82
50, 60 175/55R15 K1c K2b K8e Flh S03
50, 60 185/55R15 K1c K2b K3i K5d K6i K8e
50, 60 195/45R15 K1c K2b K8e
Dae./Chev. Kalos 53-74 185/55R15 A30 A02 A04 A05
KLAS 53-74 195/50R15 A01 A30 K1a K1b K2b A08 A09 A16
e4*98/14*0063*.., 53-74 205/50R15 A01 A12 G01 K1c K2b K42 A82 Flh V15
e4*2001/116 S03
*0063*00-17
Daewoo Espero 66-77 185/55R15 R37 A02 A04 A05
KLEJ 66-77 195/50R15 A01 K42 A08 A09 A12
H019, 66-77 195/55R15 A01 K42 K45 A16 A82 B02
e13*93/81*0007*.. S01
e13*95/54*0007*..
Daewoo Lanos 55-78 185/55R15 K42 K56 A01 A02 A04
KLAT, SUPT 55-78 195/50R15 K2b K42 K56 A05 A08 A09
e4*96/27,98/14, A12 A16 A82
2001/116* B02 S01
0002,0017*..
Daewoo Nexia 44-74 185/55R15 A01 A02 A04
KLETN 44-74 195/50R15 A05 A08 A09
H018, A12 A16 A82
e13*93/81*0006*.. B02 K1c K2b
e13*95/54*0006*.. K42 K44 S01
Daewoo Nubira 66-98 195/50R15 Car K1b K42 T82 A01 A02 A04
KLAJ, UU6J, SUPJ 66-98 195/50R15 K1b K42 Lim A05 A08 A09
e4*96/27,97/27, 66-98 195/55R15 K1b K42 K56 A12 A16 A82
98/14,2001/116* 66-98 205/50R15 K1b K42 K56 B02 Snu S03
0004,0018,0025*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55023109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG

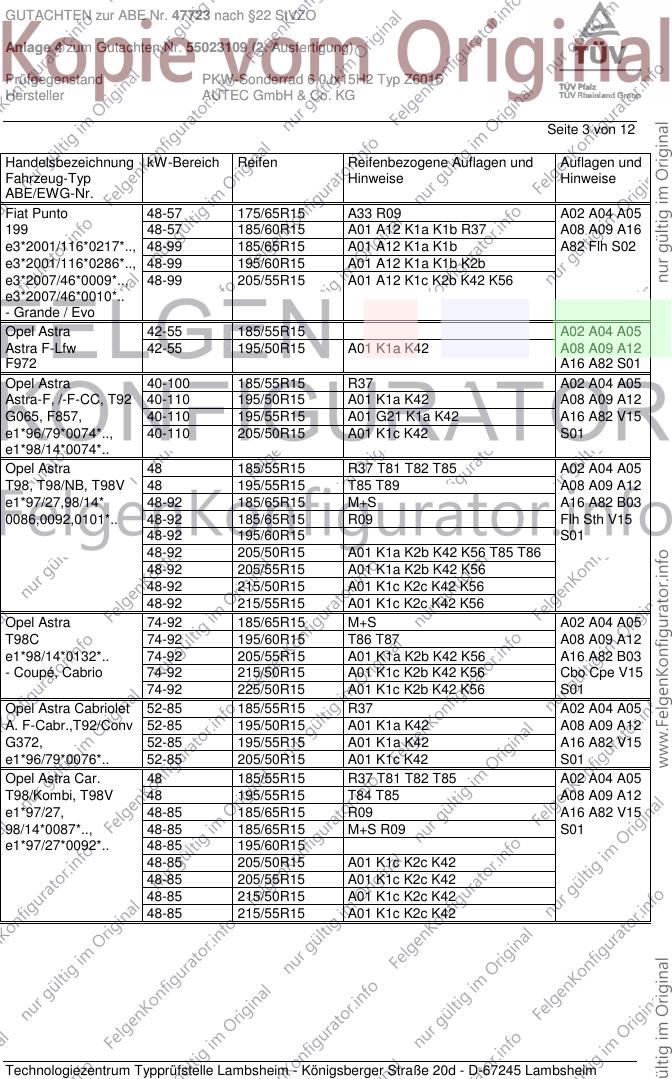

Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Punto 48-57 175/65R15 A33 R09 A02 A04 A05
199 48-57 185/60R15 A01 A12 K1a K1b R37 A08 A09 A16
e3*2001/116*0217*.., 48-99 185/65R15 A01 A12 K1a K1b A82 Flh S02
e3*2001/116*0286*.., 48-99 195/60R15 A01 A12 K1a K1b K2b
e3*2007/46*0009*.., 48-99 205/55R15 A01 A12 K1c K2b K42 K56
e3*2007/46*0010*..
- Grande / Evo
Opel Astra 42-55 185/55R15 A02 A04 A05
Astra F-Lfw 42-55 195/50R15 A01 K1a K42 A08 A09 A12
F972 A16 A82 S01
Opel Astra 40-100 185/55R15 R37 A02 A04 A05
Astra-F, /-F-CC, T92 40-110 195/50R15 A01 K1a K42 A08 A09 A12
G065, F857, 40-110 195/55R15 A01 G21 K1a K42 A16 A82 V15
e1*96/79*0074*.., 40-110 205/50R15 A01 K1c K42 S01
e1*98/14*0074*..
Opel Astra 48 185/55R15 R37 T81 T82 T85 A02 A04 A05
T98, T98/NB, T98V 48 195/55R15 T85 T89 A08 A09 A12
e1*97/27,98/14* 48-92 185/65R15 M+S A16 A82 B03
0086,0092,0101*.. 48-92 185/65R15 R09 Flh Sth V15
48-92 195/60R15 S01
48-92 205/50R15 A01 K1a K2b K42 K56 T85 T86
48-92 205/55R15 A01 K1a K2b K42 K56
48-92 215/50R15 A01 K1c K2c K42 K56
48-92 215/55R15 A01 K1c K2c K42 K56
Opel Astra 74-92 185/65R15 M+S A02 A04 A05
T98C 74-92 195/60R15 T86 T87 A08 A09 A12
e1*98/14*0132*.. 74-92 205/55R15 A01 K1a K2b K42 K56 A16 A82 B03
- Coupé, Cabrio 74-92 215/50R15 A01 K1c K2b K42 K56 Cbo Cpe V15
74-92 225/50R15 A01 K1c K2b K42 K56 S01
Opel Astra Cabriolet 52-85 185/55R15 R37 A02 A04 A05
A. F-Cabr.,T92/Conv 52-85 195/50R15 A01 K1a K42 A08 A09 A12
G372, 52-85 195/55R15 A01 K1a K42 A16 A82 V15
e1*96/79*0076*.. 52-85 205/50R15 A01 K1c K42 S01
Opel Astra Car. 48 185/55R15 R37 T81 T82 T85 A02 A04 A05
T98/Kombi, T98V 48 195/55R15 T84 T85 A08 A09 A12
e1*97/27, 48-85 185/65R15 R09 A16 A82 V15
98/14*0087*.., 48-85 185/65R15 M+S R09 S01
e1*97/27*0092*.. 48-85 195/60R15
48-85 205/50R15 A01 K1c K2c K42
48-85 205/55R15 A01 K1c K2c K42
48-85 215/50R15 A01 K1c K2c K42
48-85 215/55R15 A01 K1c K2c K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55023109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG

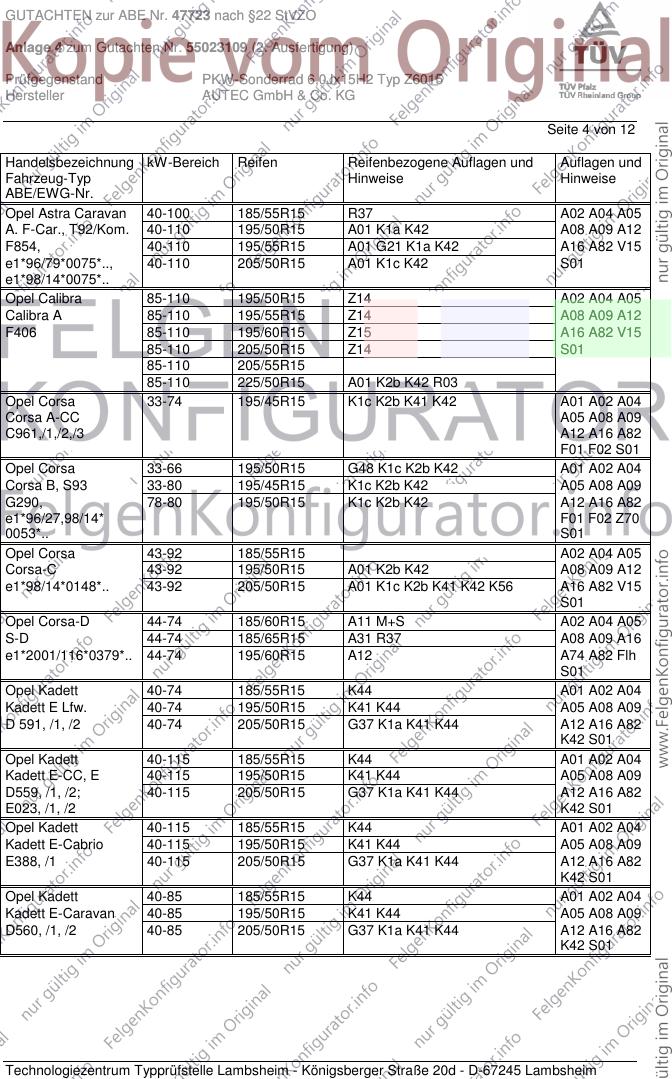

Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra Caravan 40-100 185/55R15 R37 A02 A04 A05
A. F-Car., T92/Kom. 40-110 195/50R15 A01 K1a K42 A08 A09 A12
F854, 40-110 195/55R15 A01 G21 K1a K42 A16 A82 V15
e1*96/79*0075*.., 40-110 205/50R15 A01 K1c K42 S01
e1*98/14*0075*..
Opel Calibra 85-110 195/50R15 Z14 A02 A04 A05
Calibra A 85-110 195/55R15 Z14 A08 A09 A12
F406 85-110 195/60R15 Z15 A16 A82 V15
85-110 205/50R15 Z14 S01
85-110 205/55R15
85-110 225/50R15 A01 K2b K42 R03
Opel Corsa 33-74 195/45R15 K1c K2b K41 K42 A01 A02 A04
Corsa A-CC A05 A08 A09
C961,/1,/2,/3 A12 A16 A82
F01 F02 S01
Opel Corsa 33-66 195/50R15 G48 K1c K2b K42 A01 A02 A04
Corsa B, S93 33-80 195/45R15 K1c K2b K42 A05 A08 A09
G290, 78-80 195/50R15 K1c K2b K42 A12 A16 A82
e1*96/27,98/14* F01 F02 Z70
0053*.. S01
Opel Corsa 43-92 185/55R15 A02 A04 A05
Corsa-C 43-92 195/50R15 A01 K2b K42 A08 A09 A12
e1*98/14*0148*.. 43-92 205/50R15 A01 K1c K2b K41 K42 K56 A16 A82 V15
S01
Opel Corsa-D 44-74 185/60R15 A11 M+S A02 A04 A05
S-D 44-74 185/65R15 A31 R37 A08 A09 A16
e1*2001/116*0379*.. 44-74 195/60R15 A12 A74 A82 Flh
S01
Opel Kadett 40-74 185/55R15 K44 A01 A02 A04
Kadett E Lfw. 40-74 195/50R15 K41 K44 A05 A08 A09
D 591, /1, /2 40-74 205/50R15 G37 K1a K41 K44 A12 A16 A82
K42 S01
Opel Kadett 40-115 185/55R15 K44 A01 A02 A04
Kadett E-CC, E 40-115 195/50R15 K41 K44 A05 A08 A09
D559, /1, /2; 40-115 205/50R15 G37 K1a K41 K44 A12 A16 A82
E023, /1, /2 K42 S01
Opel Kadett 40-115 185/55R15 K44 A01 A02 A04
Kadett E-Cabrio 40-115 195/50R15 K41 K44 A05 A08 A09
E388, /1 40-115 205/50R15 G37 K1a K41 K44 A12 A16 A82
K42 S01
Opel Kadett 40-85 185/55R15 K44 A01 A02 A04
Kadett E-Caravan 40-85 195/50R15 K41 K44 A05 A08 A09
D560, /1, /2 40-85 205/50R15 G37 K1a K41 K44 A12 A16 A82
K42 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55023109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG

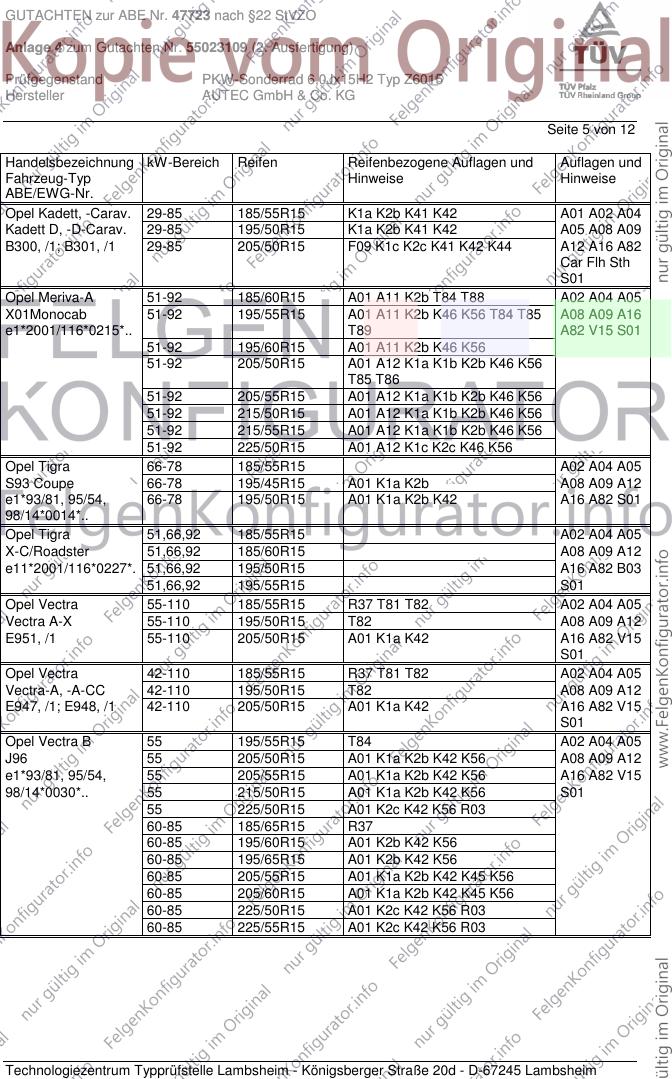

Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Kadett, -Carav. 29-85 185/55R15 K1a K2b K41 K42 A01 A02 A04
Kadett D, -D-Carav. 29-85 195/50R15 K1a K2b K41 K42 A05 A08 A09
B300, /1; B301, /1 29-85 205/50R15 F09 K1c K2c K41 K42 K44 A12 A16 A82
Car Flh Sth
S01
Opel Meriva-A 51-92 185/60R15 A01 A11 K2b T84 T88 A02 A04 A05
X01Monocab 51-92 195/55R15 A01 A11 K2b K46 K56 T84 T85 A08 A09 A16
e1*2001/116*0215*.. T89 A82 V15 S01
51-92 195/60R15 A01 A11 K2b K46 K56
51-92 205/50R15 A01 A12 K1a K1b K2b K46 K56
T85 T86
51-92 205/55R15 A01 A12 K1a K1b K2b K46 K56
51-92 215/50R15 A01 A12 K1a K1b K2b K46 K56
51-92 215/55R15 A01 A12 K1a K1b K2b K46 K56
51-92 225/50R15 A01 A12 K1c K2c K46 K56
Opel Tigra 66-78 185/55R15 A02 A04 A05
S93 Coupe 66-78 195/45R15 A01 K1a K2b A08 A09 A12
e1*93/81, 95/54, 66-78 195/50R15 A01 K1a K2b K42 A16 A82 S01
98/14*0014*..
Opel Tigra 51,66,92 185/55R15 A02 A04 A05
X-C/Roadster 51,66,92 185/60R15 A08 A09 A12
e11*2001/116*0227*. 51,66,92 195/50R15 A16 A82 B03
51,66,92 195/55R15 S01
Opel Vectra 55-110 185/55R15 R37 T81 T82 A02 A04 A05
Vectra A-X 55-110 195/50R15 T82 A08 A09 A12
E951, /1 55-110 205/50R15 A01 K1a K42 A16 A82 V15
S01
Opel Vectra 42-110 185/55R15 R37 T81 T82 A02 A04 A05
Vectra-A, -A-CC 42-110 195/50R15 T82 A08 A09 A12
E947, /1; E948, /1 42-110 205/50R15 A01 K1a K42 A16 A82 V15
S01
Opel Vectra B 55 195/55R15 T84 A02 A04 A05
J96 55 205/50R15 A01 K1a K2b K42 K56 A08 A09 A12
e1*93/81, 95/54, 55 205/55R15 A01 K1a K2b K42 K56 A16 A82 V15
98/14*0030*.. 55 215/50R15 A01 K1a K2b K42 K56 S01
55 225/50R15 A01 K2c K42 K56 R03
60-85 185/65R15 R37
60-85 195/60R15 A01 K2b K42 K56
60-85 195/65R15 A01 K2b K42 K56
60-85 205/55R15 A01 K1a K2b K42 K45 K56
60-85 205/60R15 A01 K1a K2b K42 K45 K56
60-85 225/50R15 A01 K2c K42 K56 R03
60-85 225/55R15 A01 K2c K42 K56 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55023109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Vectra Caravan 55 195/60R15 A02 A04 A05
J96/Kombi 55 205/50R15 A01 G01 K1a K56 T85 T86 A08 A09 A12
e1*95/54, 55 205/55R15 A01 K1a K56 A16 A82 V15
98/14*0044*.. 55 215/50R15 A01 K1c K2b K42 K56 S01
55 225/50R15 A01 K2c K42 K56 R03
60-85 185/65R15 R37
60-85 195/60R15 A01 K42 K56
60-85 195/65R15 A01 K42 K56
60-85 205/55R15 A01 K1a K2b K42 K45 K56
60-85 205/60R15 A01 K1a K2b K42 K45 K56
60-85 215/50R15 A01 K1c K2c K42 K45 K56
60-85 225/50R15 A01 K2c K42 K56 R03
60-85 225/55R15 A01 K2c K42 K56 R03
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55023109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 12
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Antriebsachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A74 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
können auch die Serien-Ventile verwendet werden. Bei der Montage/Demontage der Ventile mit
Elektronikteil und der Reifen sind die Hinweise, Vorgaben und Montaganleitungen des Ventil-,
Fahrzeug- oder Sonderradherstellers unbedingt zu beachten!
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F01 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55023109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 12
F02 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 2.
F09 Sofern serienmäßig nicht vorhanden, sind die Fahrzeuge an Achse 1 und Achse 2 mit dem
Stabilisator der Ausführung SR oder GT nachzurüsten.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G21 Ist die Reifengröße 195/60R14 oder 195/55R15 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G37 Bei Fahrzeugen, die einen Geschwindigkeitsmesser mit der Kennzeichnung
„Tachowegdrehzahl w = 1162 bzw. 1145“ bei Kadett D und „Tachowegdrehzahl w = 1145“ bei Kadett E
oder Kadett-E-CC haben, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G48 Ist die Reifengröße 185/60R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55023109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG

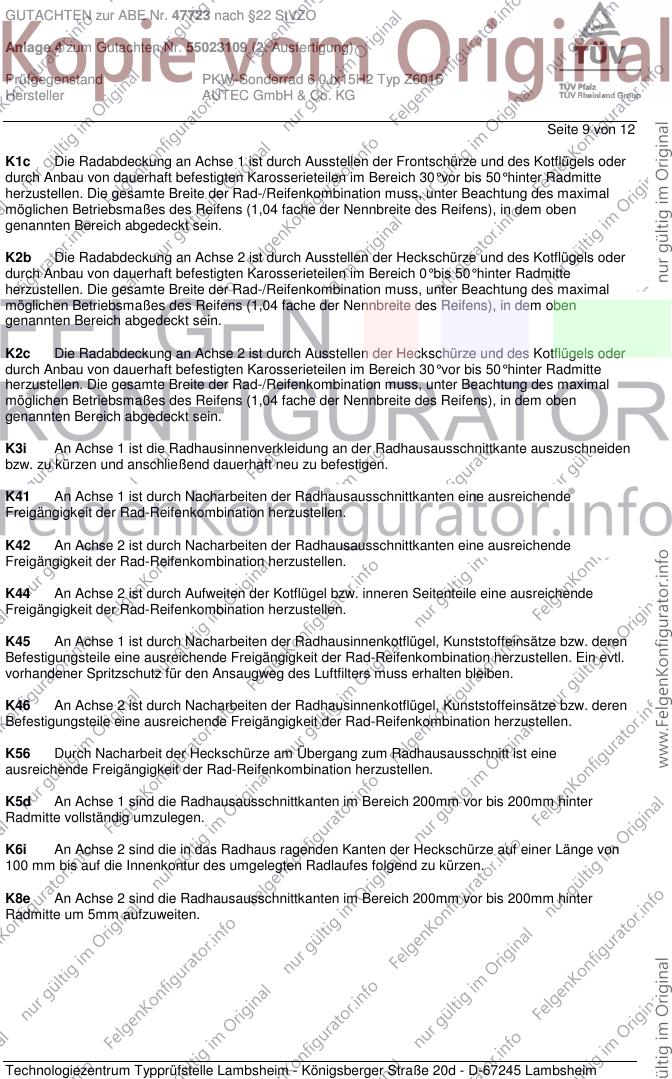

Seite 9 von 12
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55023109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG

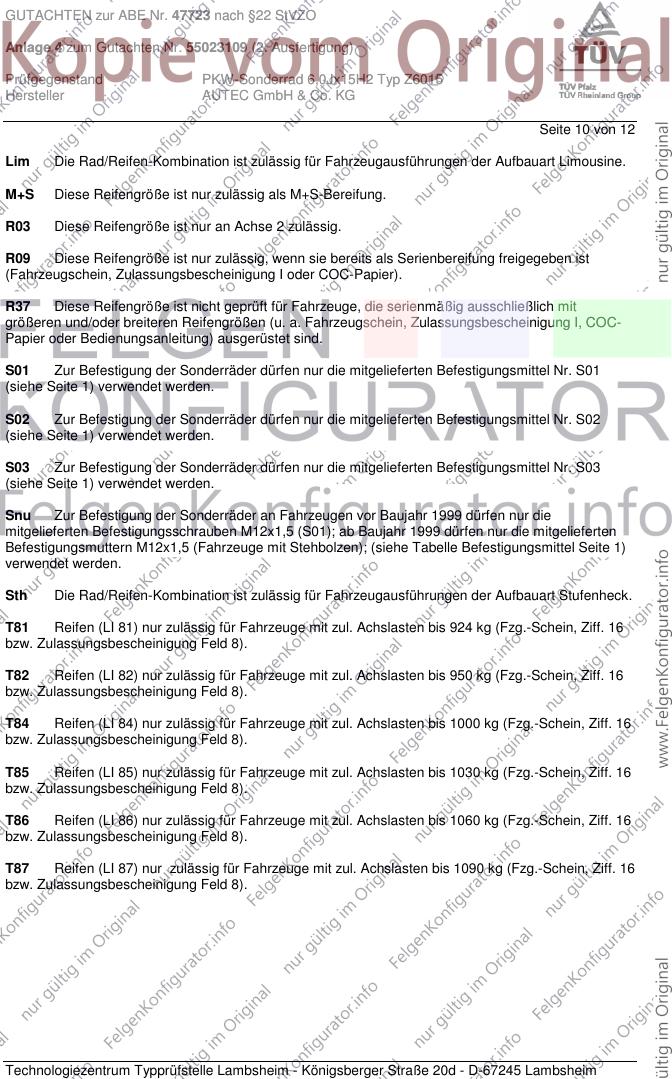

Seite 10 von 12
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Snu Zur Befestigung der Sonderräder an Fahrzeugen vor Baujahr 1999 dürfen nur die
mitgelieferten Befestigungsschrauben M12x1,5 (S01); ab Baujahr 1999 dürfen nur die mitgelieferten
Befestigungsmuttern M12x1,5 (Fahrzeuge mit Stehbolzen); (siehe Tabelle Befestigungsmittel Seite 1)
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55023109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 12
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Z14 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 14-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z70 Die Befestigungsschrauben bzw. Befestigungslaschen der Kunststoffradabdeckung an Achse
2 sind zu versetzen oder zu entfernen (ggf. durch Verkleben erneut befestigen).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, 17.02.09 durchgeführt. Die
Verwendungsprüfung fand am 12.5.2010 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55023109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Februar 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 12.Mai 2010
Haasis 00151019.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
