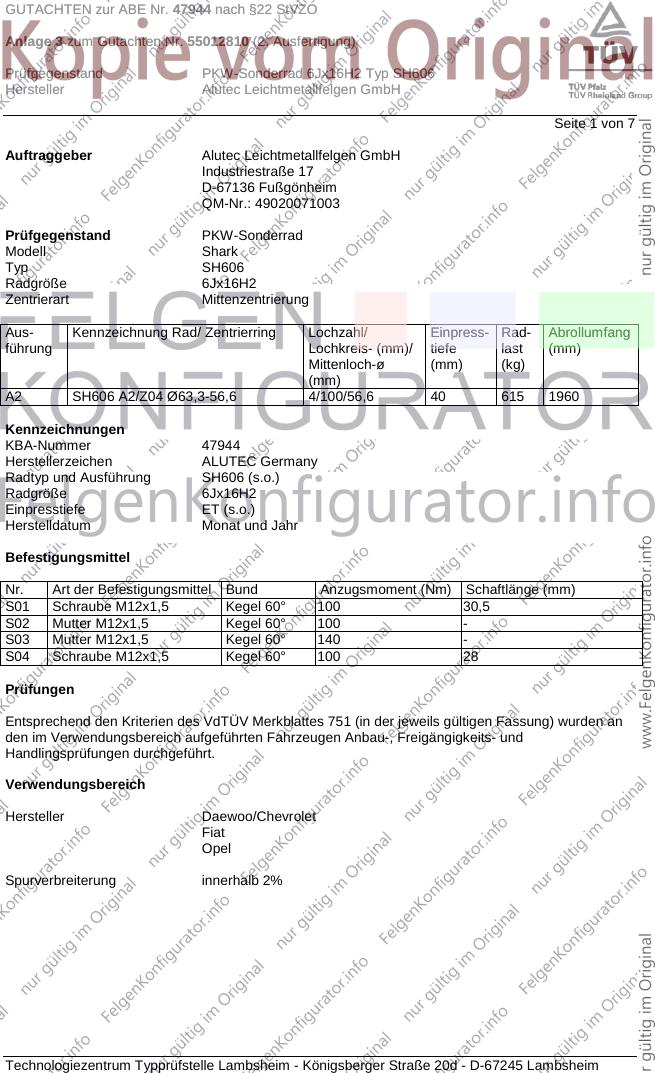

GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55012810 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 1 von 7
Auftraggeber Alutec Leichtmetallfelgen GmbH
Industriestraße 17
D-67136 Fußgönheim
QM-Nr.: 49020071003
Prüfgegenstand PKW-Sonderrad
Modell Shark
Typ SH606
Radgröße 6Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
A2 SH606 A2/Z04 Ø63,3-56,6 4/100/56,6 40 615 1960
Kennzeichnungen
KBA-Nummer 47944
Herstellerzeichen ALUTEC Germany
Radtyp und Ausführung SH606 (s.o.)
Radgröße 6Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 100 30,5
S02 Mutter M12x1,5 Kegel 60° 100 -
S03 Mutter M12x1,5 Kegel 60° 140 -
S04 Schraube M12x1,5 Kegel 60° 100 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daewoo/Chevrolet
Fiat
Opel
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

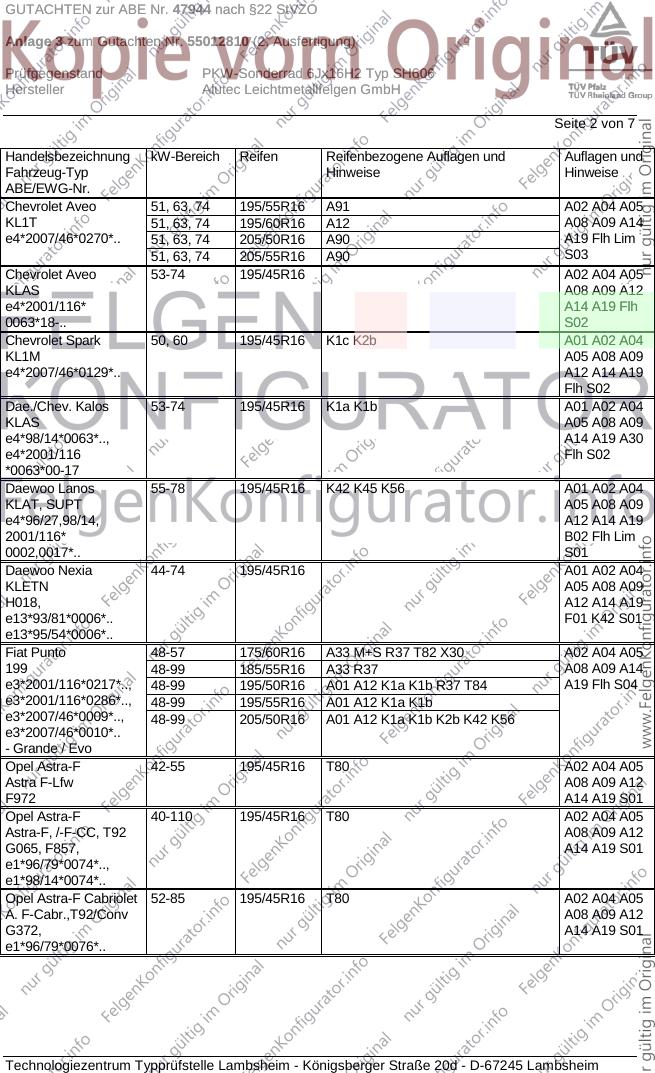

GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55012810 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chevrolet Aveo 51, 63, 74 195/55R16 A91 A02 A04 A05
KL1T 51, 63, 74 195/60R16 A12 A08 A09 A14
e4*2007/46*0270*.. 51, 63, 74 205/50R16 A90 A19 Flh Lim
51, 63, 74 205/55R16 A90 S03
Chevrolet Aveo 53-74 195/45R16 A02 A04 A05
KLAS A08 A09 A12
e4*2001/116* A14 A19 Flh
0063*18-.. S02
Chevrolet Spark 50, 60 195/45R16 K1c K2b A01 A02 A04
KL1M A05 A08 A09
e4*2007/46*0129*.. A12 A14 A19
Flh S02
Dae./Chev. Kalos 53-74 195/45R16 K1a K1b A01 A02 A04
KLAS A05 A08 A09
e4*98/14*0063*.., A14 A19 A30
e4*2001/116 Flh S02
*0063*00-17
Daewoo Lanos 55-78 195/45R16 K42 K45 K56 A01 A02 A04
KLAT, SUPT A05 A08 A09
e4*96/27,98/14, A12 A14 A19
2001/116* B02 Flh Lim
0002,0017*.. S01
Daewoo Nexia 44-74 195/45R16 A01 A02 A04
KLETN A05 A08 A09
H018, A12 A14 A19
e13*93/81*0006*.. F01 K42 S01
e13*95/54*0006*..
Fiat Punto 48-57 175/60R16 A33 M+S R37 T82 X30 A02 A04 A05
199 48-99 185/55R16 A33 R37 A08 A09 A14
e3*2001/116*0217*.., 48-99 195/50R16 A01 A12 K1a K1b R37 T84 A19 Flh S04
e3*2001/116*0286*.., 48-99 195/55R16 A01 A12 K1a K1b
e3*2007/46*0009*.., 48-99 205/50R16 A01 A12 K1a K1b K2b K42 K56
e3*2007/46*0010*..
- Grande / Evo
Opel Astra-F 42-55 195/45R16 T80 A02 A04 A05
Astra F-Lfw A08 A09 A12
F972 A14 A19 S01
Opel Astra-F 40-110 195/45R16 T80 A02 A04 A05
Astra-F, /-F-CC, T92 A08 A09 A12
G065, F857, A14 A19 S01
e1*96/79*0074*..,
e1*98/14*0074*..
Opel Astra-F Cabriolet 52-85 195/45R16 T80 A02 A04 A05
A. F-Cabr.,T92/Conv A08 A09 A12
G372, A14 A19 S01
e1*96/79*0076*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

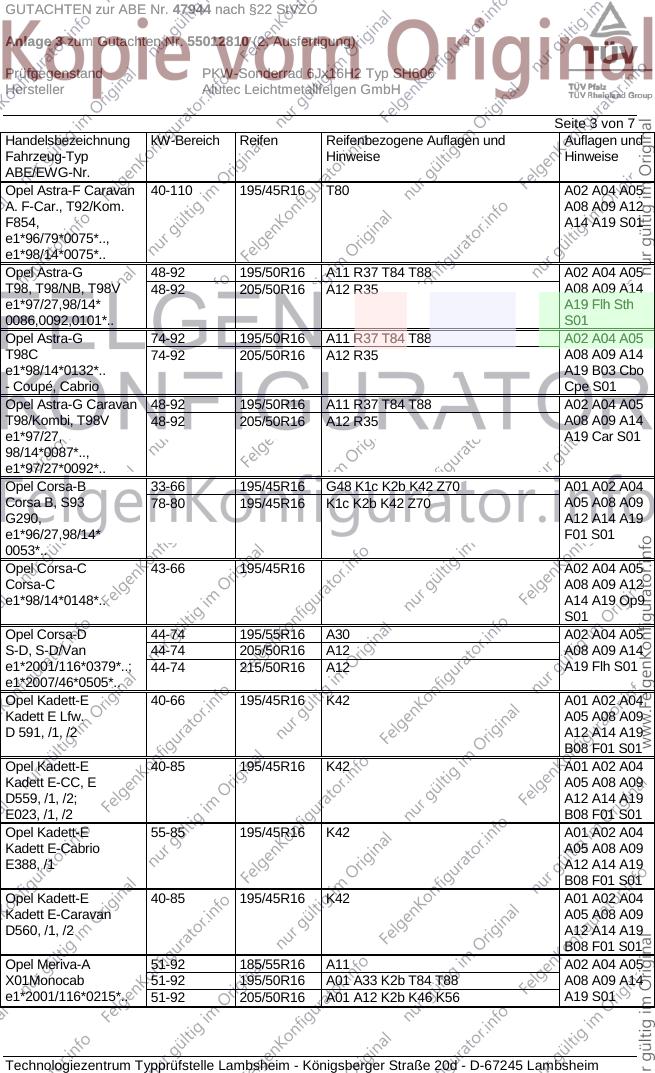

GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55012810 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra-F Caravan 40-110 195/45R16 T80 A02 A04 A05
A. F-Car., T92/Kom. A08 A09 A12
F854, A14 A19 S01
e1*96/79*0075*..,
e1*98/14*0075*..
Opel Astra-G 48-92 195/50R16 A11 R37 T84 T88 A02 A04 A05
T98, T98/NB, T98V 48-92 205/50R16 A12 R35 A08 A09 A14
e1*97/27,98/14* A19 Flh Sth
0086,0092,0101*.. S01
Opel Astra-G 74-92 195/50R16 A11 R37 T84 T88 A02 A04 A05
T98C 74-92 205/50R16 A12 R35 A08 A09 A14
e1*98/14*0132*.. A19 B03 Cbo
- Coupé, Cabrio Cpe S01
Opel Astra-G Caravan 48-92 195/50R16 A11 R37 T84 T88 A02 A04 A05
T98/Kombi, T98V 48-92 205/50R16 A12 R35 A08 A09 A14
e1*97/27, A19 Car S01
98/14*0087*..,
e1*97/27*0092*..
Opel Corsa-B 33-66 195/45R16 G48 K1c K2b K42 Z70 A01 A02 A04
Corsa B, S93 78-80 195/45R16 K1c K2b K42 Z70 A05 A08 A09
G290, A12 A14 A19
e1*96/27,98/14* F01 S01
0053*..
Opel Corsa-C 43-66 195/45R16 A02 A04 A05
Corsa-C A08 A09 A12
e1*98/14*0148*.. A14 A19 Op9
S01
Opel Corsa-D 44-74 195/55R16 A30 A02 A04 A05
S-D, S-D/Van 44-74 205/50R16 A12 A08 A09 A14
e1*2001/116*0379*..; 44-74 215/50R16 A12 A19 Flh S01
e1*2007/46*0505*..
Opel Kadett-E 40-66 195/45R16 K42 A01 A02 A04
Kadett E Lfw. A05 A08 A09
D 591, /1, /2 A12 A14 A19
B08 F01 S01
Opel Kadett-E 40-85 195/45R16 K42 A01 A02 A04
Kadett E-CC, E A05 A08 A09
D559, /1, /2; A12 A14 A19
E023, /1, /2 B08 F01 S01
Opel Kadett-E 55-85 195/45R16 K42 A01 A02 A04
Kadett E-Cabrio A05 A08 A09
E388, /1 A12 A14 A19
B08 F01 S01
Opel Kadett-E 40-85 195/45R16 K42 A01 A02 A04
Kadett E-Caravan A05 A08 A09
D560, /1, /2 A12 A14 A19
B08 F01 S01
Opel Meriva-A 51-92 185/55R16 A11 A02 A04 A05
X01Monocab 51-92 195/50R16 A01 A33 K2b T84 T88 A08 A09 A14
e1*2001/116*0215*.. 51-92 205/50R16 A01 A12 K2b K46 K56 A19 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55012810 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 4 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Tigra-A 66-78 195/45R16 A02 A04 A05
S93 Coupe A08 A09 A12
e1*93/81, 95/54, A14 A19 S01
98/14*0014*..
Opel Tigra-B 51,66,92 205/50R16 A02 A04 A05
X-C/Roadster A08 A09 A12
e11*2001/116*0227*. A14 A19 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

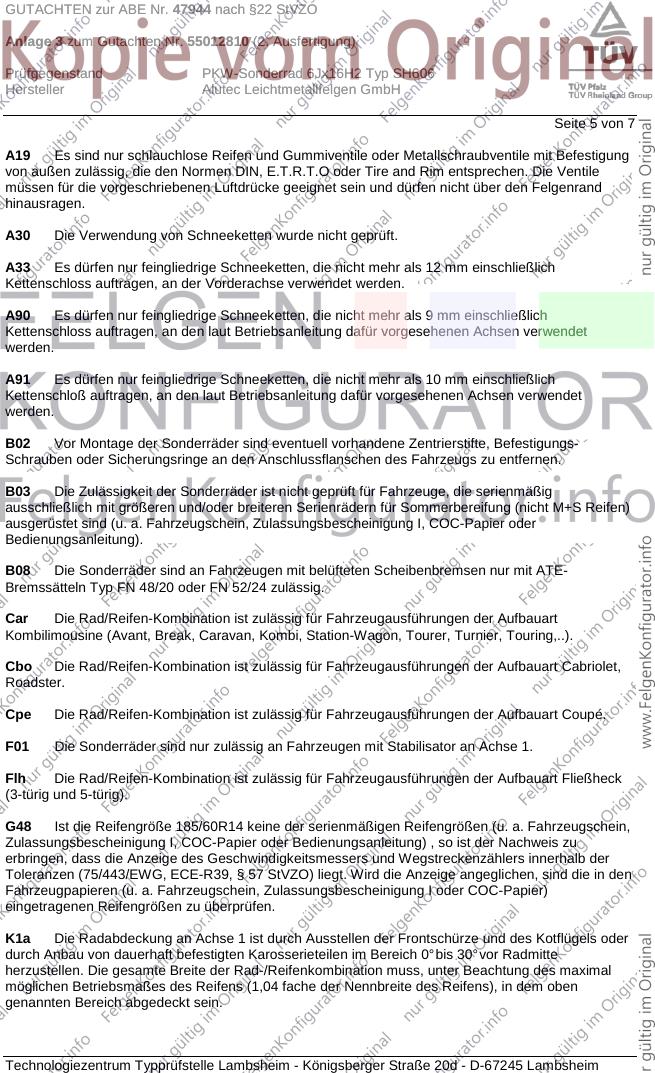

GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55012810 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 5 von 7
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloß auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B08 Die Sonderräder sind an Fahrzeugen mit belüfteten Scheibenbremsen nur mit ATE-
Bremssätteln Typ FN 48/20 oder FN 52/24 zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F01 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G48 Ist die Reifengröße 185/60R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55012810 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 6 von 7

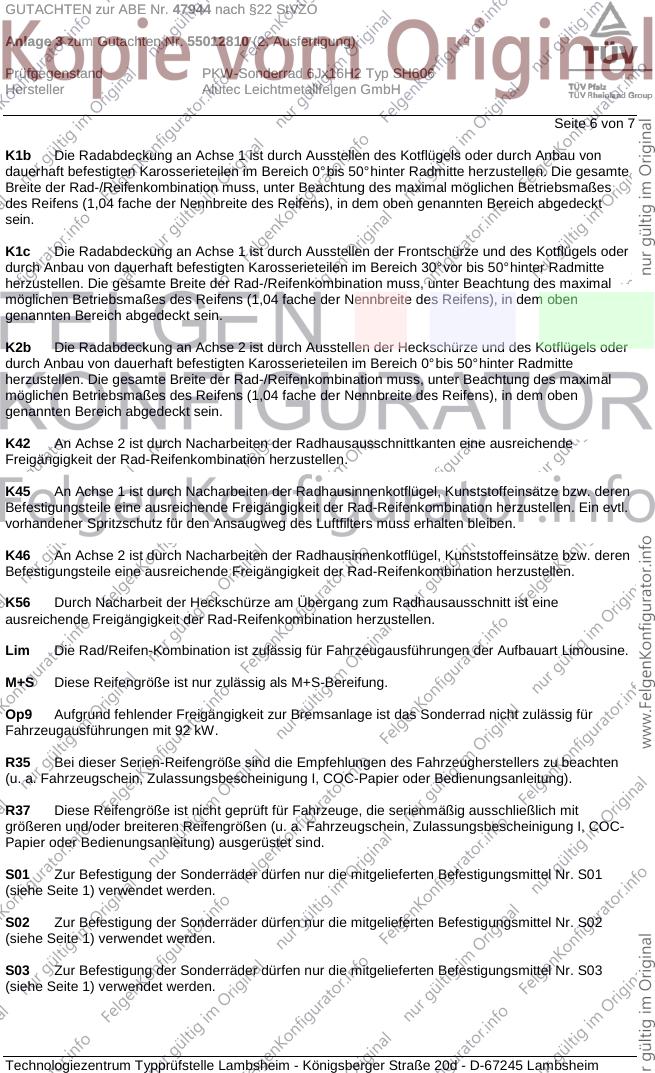

K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Op9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 92 kW.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47944 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55012810 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ SH606
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 7 von 7
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
X30 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/65R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z70 Die Befestigungsschrauben bzw. Befestigungslaschen der Kunststoffradabdeckung an Achse
2 sind zu versetzen oder zu entfernen (ggf. durch Verkleben erneut befestigen).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 17. Februar 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Januar 2010.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 17. Februar 2012
Blauth 00176485.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
