GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55053011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH

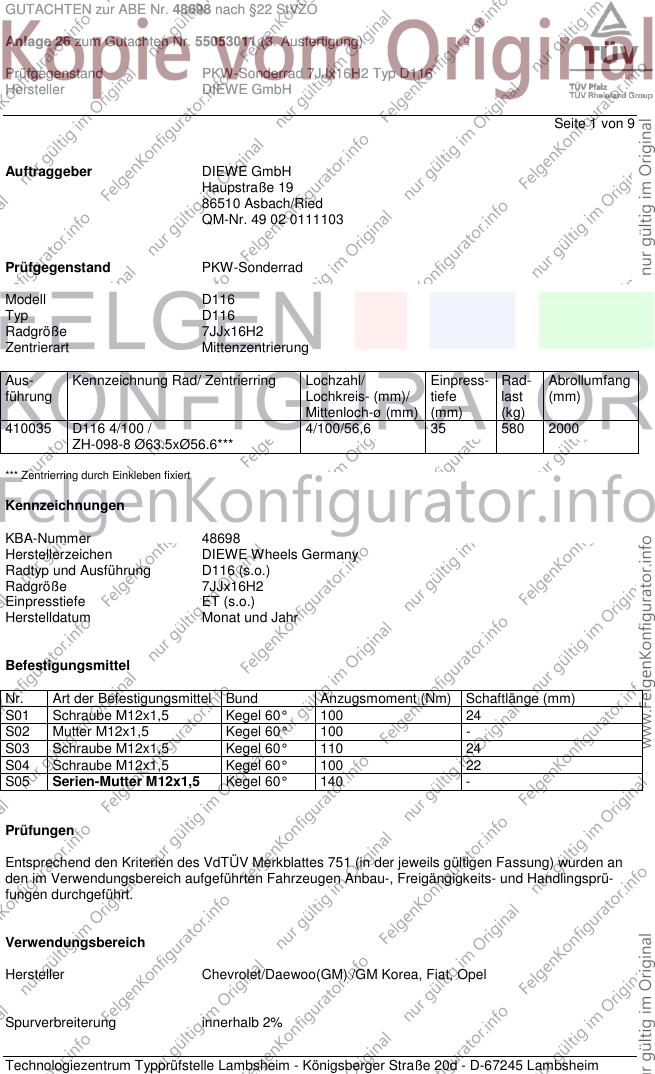

Seite 1 von 9
Auftraggeber DIEWE GmbH
Haupstraße 19
86510 Asbach/Ried
QM-Nr. 49 02 0111103
Prüfgegenstand PKW-Sonderrad
Modell D116
Typ D116
Radgröße 7JJx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
410035 D116 4/100 / 4/100/56,6 35 580 2000
ZH-098-8 Ø63.5xØ56.6***
*** Zentrierring durch Einkleben fixiert
Kennzeichnungen
KBA-Nummer 48698
Herstellerzeichen DIEWE Wheels Germany
Radtyp und Ausführung D116 (s.o.)
Radgröße 7JJx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 100 24
S02 Mutter M12x1,5 Kegel 60° 100 -
S03 Schraube M12x1,5 Kegel 60° 110 24
S04 Schraube M12x1,5 Kegel 60° 100 22
S05 Serien-Mutter M12x1,5 Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Chevrolet/Daewoo(GM) /GM Korea, Fiat, Opel
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55053011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH

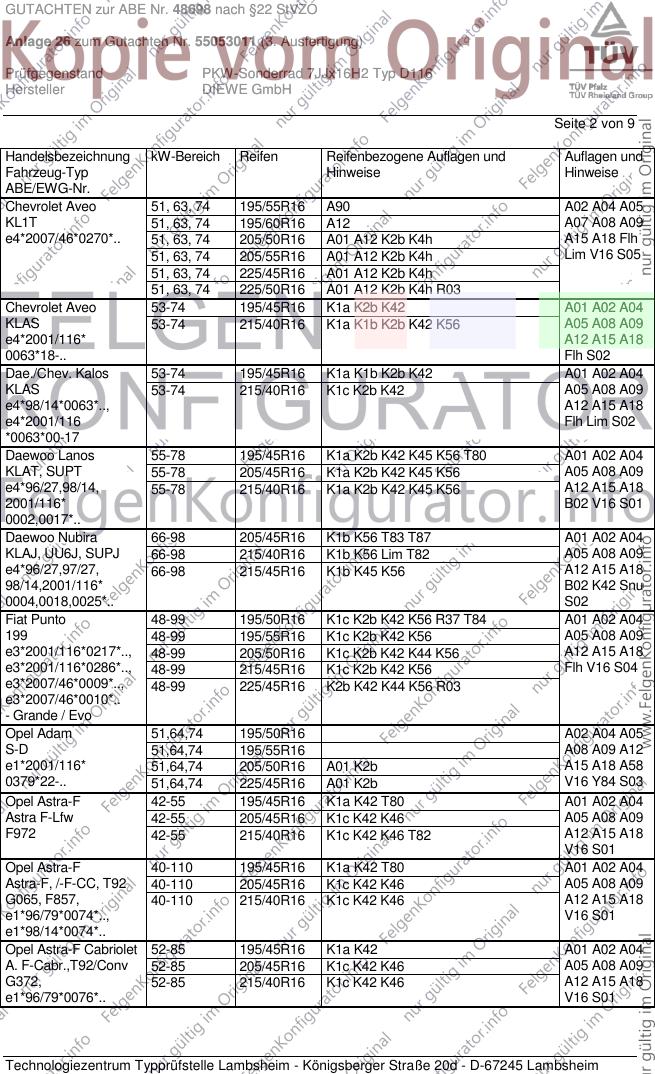

Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chevrolet Aveo 51, 63, 74 195/55R16 A90 A02 A04 A05
KL1T 51, 63, 74 195/60R16 A12 A07 A08 A09
e4*2007/46*0270*.. 51, 63, 74 205/50R16 A01 A12 K2b K4h A15 A18 Flh
51, 63, 74 205/55R16 A01 A12 K2b K4h Lim V16 S05
51, 63, 74 225/45R16 A01 A12 K2b K4h
51, 63, 74 225/50R16 A01 A12 K2b K4h R03
Chevrolet Aveo 53-74 195/45R16 K1a K2b K42 A01 A02 A04
KLAS 53-74 215/40R16 K1a K1b K2b K42 K56 A05 A08 A09
e4*2001/116* A12 A15 A18
0063*18-.. Flh S02
Dae./Chev. Kalos 53-74 195/45R16 K1a K1b K2b K42 A01 A02 A04
KLAS 53-74 215/40R16 K1c K2b K42 A05 A08 A09
e4*98/14*0063*.., A12 A15 A18
e4*2001/116 Flh Lim S02
*0063*00-17
Daewoo Lanos 55-78 195/45R16 K1a K2b K42 K45 K56 T80 A01 A02 A04
KLAT, SUPT 55-78 205/45R16 K1a K2b K42 K45 K56 A05 A08 A09
e4*96/27,98/14, 55-78 215/40R16 K1a K2b K42 K45 K56 A12 A15 A18
2001/116* B02 V16 S01
0002,0017*..
Daewoo Nubira 66-98 205/45R16 K1b K56 T83 T87 A01 A02 A04
KLAJ, UU6J, SUPJ 66-98 215/40R16 K1b K56 Lim T82 A05 A08 A09
e4*96/27,97/27, 66-98 215/45R16 K1b K45 K56 A12 A15 A18
98/14,2001/116* B02 K42 Snu
0004,0018,0025*.. S02
Fiat Punto 48-99 195/50R16 K1c K2b K42 K56 R37 T84 A01 A02 A04
199 48-99 195/55R16 K1c K2b K42 K56 A05 A08 A09
e3*2001/116*0217*.., 48-99 205/50R16 K1c K2b K42 K44 K56 A12 A15 A18
e3*2001/116*0286*.., 48-99 215/45R16 K1c K2b K42 K56 Flh V16 S04
e3*2007/46*0009*.., 48-99 225/45R16 K2b K42 K44 K56 R03
e3*2007/46*0010*..
- Grande / Evo
Opel Adam 51,64,74 195/50R16 A02 A04 A05
S-D 51,64,74 195/55R16 A08 A09 A12
e1*2001/116* 51,64,74 205/50R16 A01 K2b A15 A18 A58
0379*22-.. 51,64,74 225/45R16 A01 K2b V16 Y84 S03
Opel Astra-F 42-55 195/45R16 K1a K42 T80 A01 A02 A04
Astra F-Lfw 42-55 205/45R16 K1c K42 K46 A05 A08 A09
F972 42-55 215/40R16 K1c K42 K46 T82 A12 A15 A18
V16 S01
Opel Astra-F 40-110 195/45R16 K1a K42 T80 A01 A02 A04
Astra-F, /-F-CC, T92 40-110 205/45R16 K1c K42 K46 A05 A08 A09
G065, F857, 40-110 215/40R16 K1c K42 K46 A12 A15 A18
e1*96/79*0074*.., V16 S01
e1*98/14*0074*..
Opel Astra-F Cabriolet 52-85 195/45R16 K1a K42 A01 A02 A04
A. F-Cabr.,T92/Conv 52-85 205/45R16 K1c K42 K46 A05 A08 A09
G372, 52-85 215/40R16 K1c K42 K46 A12 A15 A18
e1*96/79*0076*.. V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55053011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH

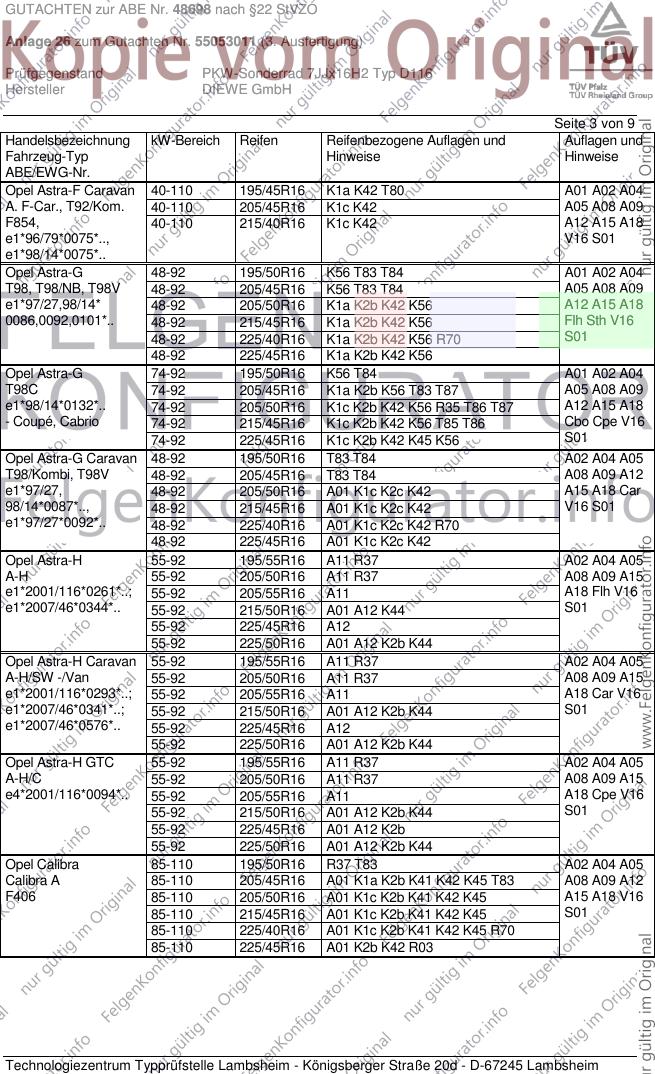

Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra-F Caravan 40-110 195/45R16 K1a K42 T80 A01 A02 A04
A. F-Car., T92/Kom. 40-110 205/45R16 K1c K42 A05 A08 A09
F854, 40-110 215/40R16 K1c K42 A12 A15 A18
e1*96/79*0075*.., V16 S01
e1*98/14*0075*..
Opel Astra-G 48-92 195/50R16 K56 T83 T84 A01 A02 A04
T98, T98/NB, T98V 48-92 205/45R16 K56 T83 T84 A05 A08 A09
e1*97/27,98/14* 48-92 205/50R16 K1a K2b K42 K56 A12 A15 A18
0086,0092,0101*.. 48-92 215/45R16 K1a K2b K42 K56 Flh Sth V16
48-92 225/40R16 K1a K2b K42 K56 R70 S01
48-92 225/45R16 K1a K2b K42 K56
Opel Astra-G 74-92 195/50R16 K56 T84 A01 A02 A04
T98C 74-92 205/45R16 K1a K2b K56 T83 T87 A05 A08 A09
e1*98/14*0132*.. 74-92 205/50R16 K1c K2b K42 K56 R35 T86 T87 A12 A15 A18
- Coupé, Cabrio 74-92 215/45R16 K1c K2b K42 K56 T85 T86 Cbo Cpe V16
74-92 225/45R16 K1c K2b K42 K45 K56 S01
Opel Astra-G Caravan 48-92 195/50R16 T83 T84 A02 A04 A05
T98/Kombi, T98V 48-92 205/45R16 T83 T84 A08 A09 A12
e1*97/27, 48-92 205/50R16 A01 K1c K2c K42 A15 A18 Car
98/14*0087*.., 48-92 215/45R16 A01 K1c K2c K42 V16 S01
e1*97/27*0092*.. 48-92 225/40R16 A01 K1c K2c K42 R70
48-92 225/45R16 A01 K1c K2c K42
Opel Astra-H 55-92 195/55R16 A11 R37 A02 A04 A05
A-H 55-92 205/50R16 A11 R37 A08 A09 A15
e1*2001/116*0261*..; 55-92 205/55R16 A11 A18 Flh V16
e1*2007/46*0344*.. 55-92 215/50R16 A01 A12 K44 S01
55-92 225/45R16 A12
55-92 225/50R16 A01 A12 K2b K44
Opel Astra-H Caravan 55-92 195/55R16 A11 R37 A02 A04 A05
A-H/SW -/Van 55-92 205/50R16 A11 R37 A08 A09 A15
e1*2001/116*0293*..; 55-92 205/55R16 A11 A18 Car V16
e1*2007/46*0341*..; 55-92 215/50R16 A01 A12 K2b K44 S01
e1*2007/46*0576*.. 55-92 225/45R16 A12
55-92 225/50R16 A01 A12 K2b K44
Opel Astra-H GTC 55-92 195/55R16 A11 R37 A02 A04 A05
A-H/C 55-92 205/50R16 A11 R37 A08 A09 A15
e4*2001/116*0094*.. 55-92 205/55R16 A11 A18 Cpe V16
55-92 215/50R16 A01 A12 K2b K44 S01
55-92 225/45R16 A01 A12 K2b
55-92 225/50R16 A01 A12 K2b K44
Opel Calibra 85-110 195/50R16 R37 T83 A02 A04 A05
Calibra A 85-110 205/45R16 A01 K1a K2b K41 K42 K45 T83 A08 A09 A12
F406 85-110 205/50R16 A01 K1c K2b K41 K42 K45 A15 A18 V16
85-110 215/45R16 A01 K1c K2b K41 K42 K45 S01
85-110 225/40R16 A01 K1c K2b K41 K42 K45 R70
85-110 225/45R16 A01 K2b K42 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55053011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH

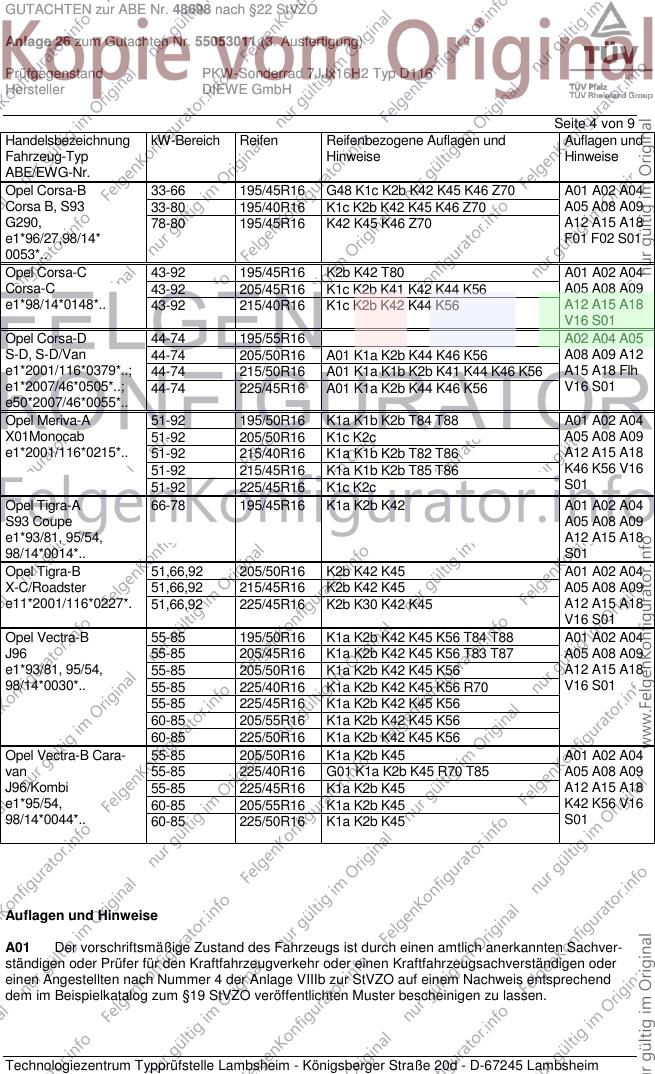

Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Corsa-B 33-66 195/45R16 G48 K1c K2b K42 K45 K46 Z70 A01 A02 A04
Corsa B, S93 33-80 195/40R16 K1c K2b K42 K45 K46 Z70 A05 A08 A09
G290, 78-80 195/45R16 K42 K45 K46 Z70 A12 A15 A18
e1*96/27,98/14* F01 F02 S01
0053*..
Opel Corsa-C 43-92 195/45R16 K2b K42 T80 A01 A02 A04
Corsa-C 43-92 205/45R16 K1c K2b K41 K42 K44 K56 A05 A08 A09
e1*98/14*0148*.. 43-92 215/40R16 K1c K2b K42 K44 K56 A12 A15 A18
V16 S01
Opel Corsa-D 44-74 195/55R16 A02 A04 A05
S-D, S-D/Van 44-74 205/50R16 A01 K1a K2b K44 K46 K56 A08 A09 A12
e1*2001/116*0379*..; 44-74 215/50R16 A01 K1a K1b K2b K41 K44 K46 K56 A15 A18 Flh
e1*2007/46*0505*..; 44-74 225/45R16 A01 K1a K2b K44 K46 K56 V16 S01
e50*2007/46*0055*..
Opel Meriva-A 51-92 195/50R16 K1a K1b K2b T84 T88 A01 A02 A04
X01Monocab 51-92 205/50R16 K1c K2c A05 A08 A09
e1*2001/116*0215*.. 51-92 215/40R16 K1a K1b K2b T82 T86 A12 A15 A18
51-92 215/45R16 K1a K1b K2b T85 T86 K46 K56 V16
51-92 225/45R16 K1c K2c S01
Opel Tigra-A 66-78 195/45R16 K1a K2b K42 A01 A02 A04
S93 Coupe A05 A08 A09
e1*93/81, 95/54, A12 A15 A18
98/14*0014*.. S01
Opel Tigra-B 51,66,92 205/50R16 K2b K42 K45 A01 A02 A04
X-C/Roadster 51,66,92 215/45R16 K2b K42 K45 A05 A08 A09
e11*2001/116*0227*. 51,66,92 225/45R16 K2b K30 K42 K45 A12 A15 A18
V16 S01
Opel Vectra-B 55-85 195/50R16 K1a K2b K42 K45 K56 T84 T88 A01 A02 A04
J96 55-85 205/45R16 K1a K2b K42 K45 K56 T83 T87 A05 A08 A09
e1*93/81, 95/54, 55-85 205/50R16 K1a K2b K42 K45 K56 A12 A15 A18
98/14*0030*.. 55-85 225/40R16 K1a K2b K42 K45 K56 R70 V16 S01
55-85 225/45R16 K1a K2b K42 K45 K56
60-85 205/55R16 K1a K2b K42 K45 K56
60-85 225/50R16 K1a K2b K42 K45 K56
Opel Vectra-B Cara- 55-85 205/50R16 K1a K2b K45 A01 A02 A04
van 55-85 225/40R16 G01 K1a K2b K45 R70 T85 A05 A08 A09
J96/Kombi 55-85 225/45R16 K1a K2b K45 A12 A15 A18
e1*95/54, 60-85 205/55R16 K1a K2b K45 K42 K56 V16
98/14*0044*.. 60-85 225/50R16 K1a K2b K45 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55053011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH

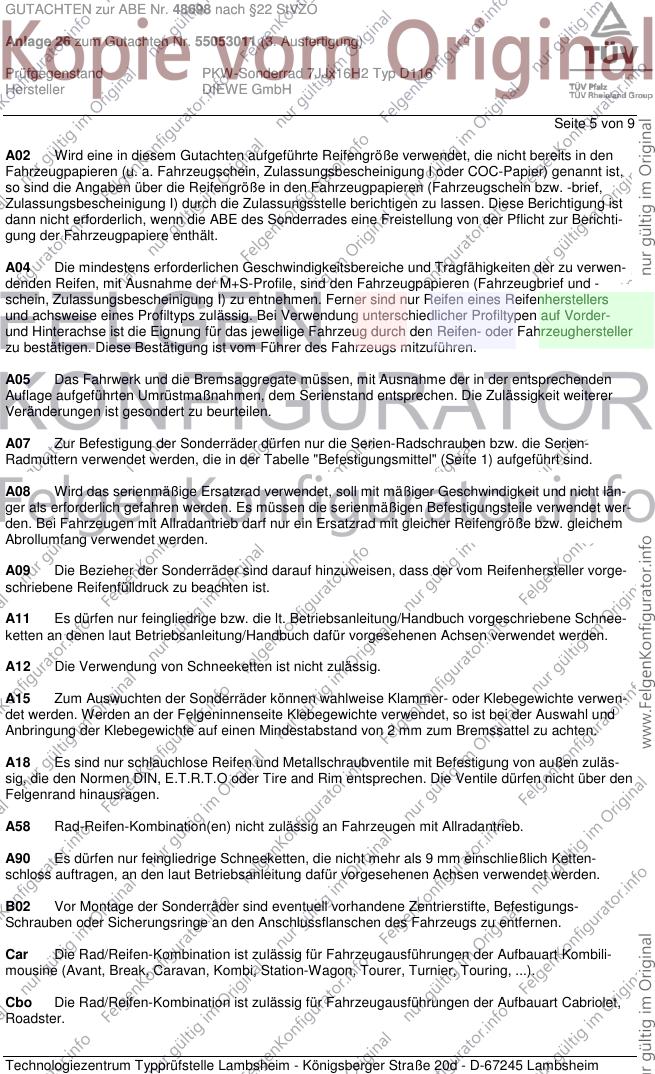

Seite 5 von 9
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte verwen-
det werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen zuläs-
sig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55053011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH

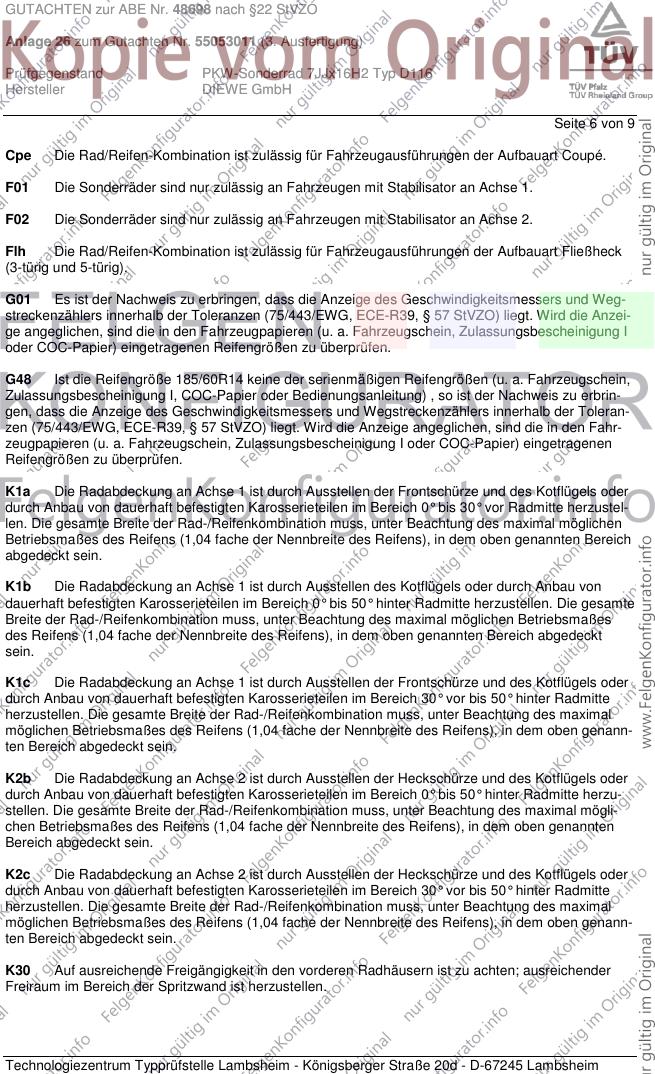

Seite 6 von 9
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F01 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 1.
F02 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G48 Ist die Reifengröße 185/60R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55053011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH

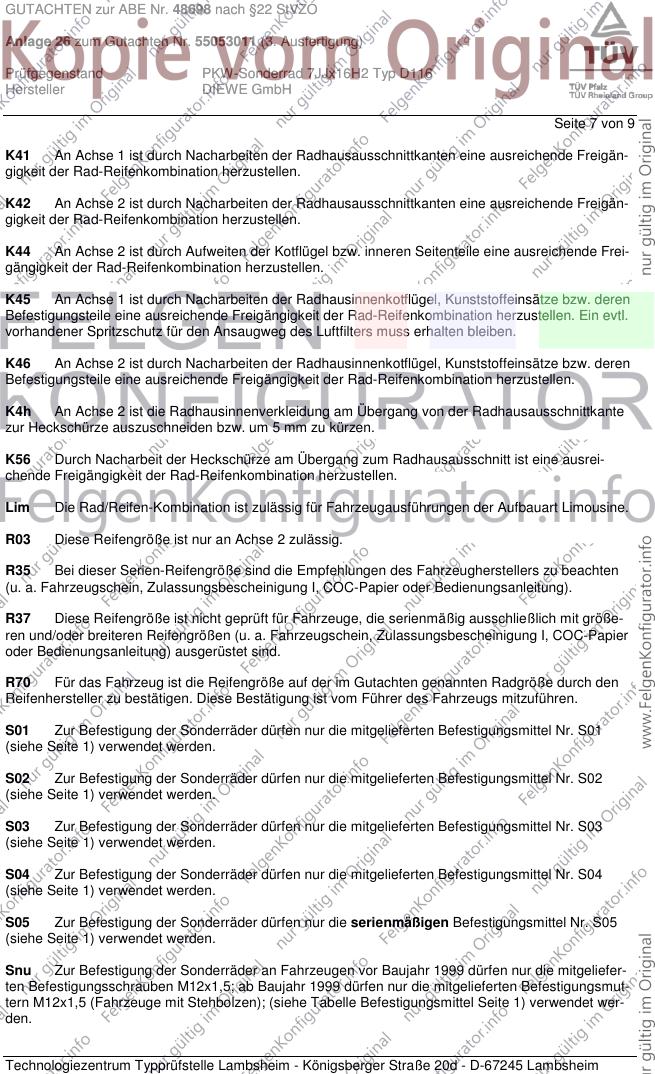

Seite 7 von 9
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Snu Zur Befestigung der Sonderräder an Fahrzeugen vor Baujahr 1999 dürfen nur die mitgeliefer-
ten Befestigungsschrauben M12x1,5; ab Baujahr 1999 dürfen nur die mitgelieferten Befestigungsmut-
tern M12x1,5 (Fahrzeuge mit Stehbolzen); (siehe Tabelle Befestigungsmittel Seite 1) verwendet wer-
den.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55053011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH

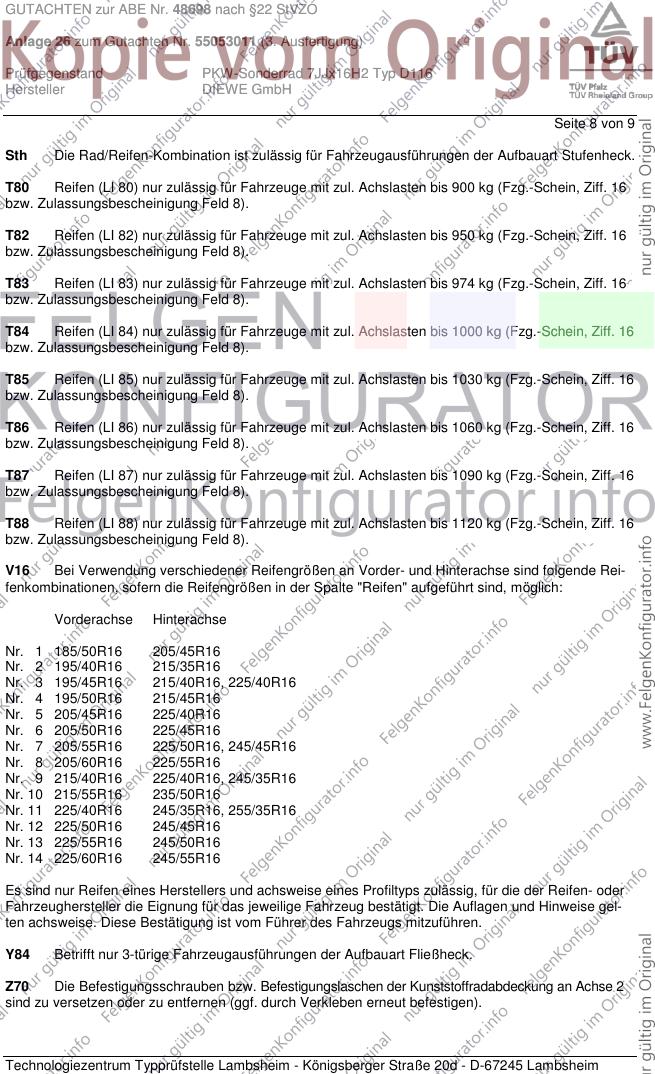

Seite 8 von 9
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Z70 Die Befestigungsschrauben bzw. Befestigungslaschen der Kunststoffradabdeckung an Achse 2
sind zu versetzen oder zu entfernen (ggf. durch Verkleben erneut befestigen).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55053011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH

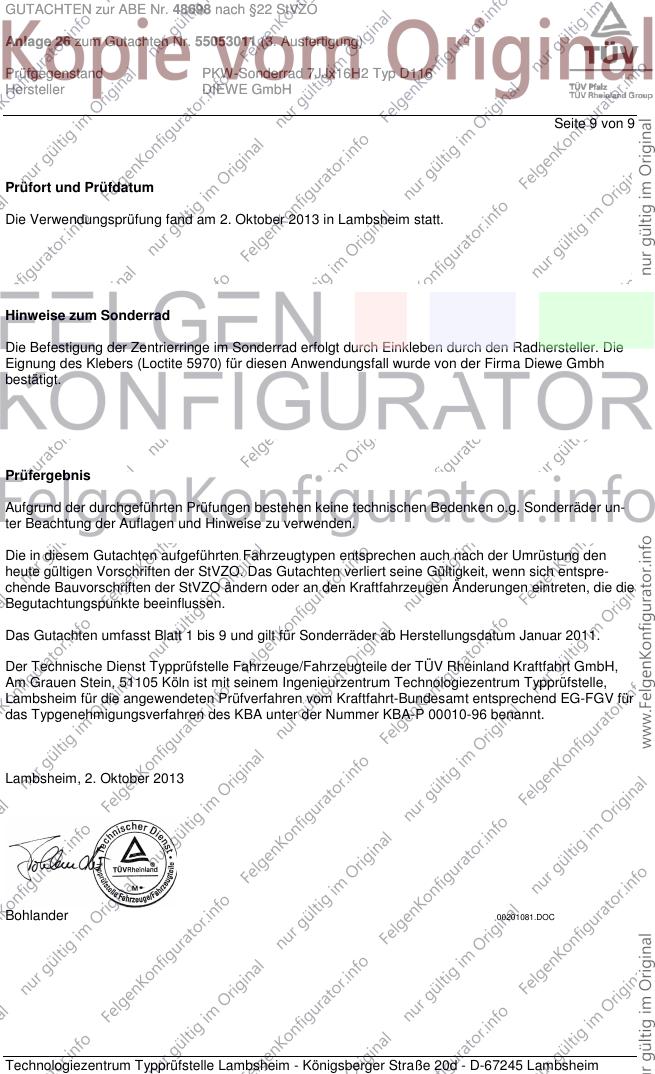

Seite 9 von 9
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. Oktober 2013 in Lambsheim statt.
Hinweise zum Sonderrad
Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. Oktober 2013
Bohlander 00201081.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
