GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55009009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 9
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
QM-Nr. 04102020050
Prüfgegenstand PKW-Sonderrad
Modell LAPPLAND
Typ LAPPLAND 5514
Radgröße 5,5Jx14H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
32189 LAPPLAND 5514/Ø63,3-Ø56,6 4/100/56,6 35 580 2000
Kennzeichnungen
KBA-Nummer 47591
Herstellerzeichen DBV
Radtyp und Ausführung LAPPLAND 5514 (s.o.)
Radgröße 5,5Jx14H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M12x1,5 Kegel 60° 100 28 49313
S02 Mutter M12x1,5 Kegel 60° 100 - 49318
S03 Mutter M12x1,5 Kegel 60° 140 - 49318
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chevrolet/Daewoo(GM) /GM Korea
Opel
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55009009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chevrolet Aveo 51, 63, 74 175/80R14 A91 A02 A04 A05
KL1T 51, 63, 74 185/70R14 A91 A08 A09 A14
e4*2007/46*0270*.. 51, 63, 74 185/75R14 A91 A19 Flh Lim
51, 63, 74 195/65R14 A91 S03
51, 63, 74 195/70R14 A91
Chevrolet Aveo 53-74 175/65R14 A30 R37 A02 A04 A05
KLAS 53-74 185/60R14 A30 A08 A09 A14
e4*2001/116* A19 Flh S02
0063*18-..
Chevrolet Spark 50, 60 155/65R14 A02 A04 A05
KL1M 50, 60 165/60R14 A01 K1c A08 A09 A12
e4*2007/46*0129*.. 50, 60 165/65R14 A01 K1c A14 A19 Flh
50, 60 175/60R14 A01 K1c K2b S02
50, 60 175/65R14 A01 K1c K2b
50, 60 185/55R14 A01 K1c K2b K3i K5d K6i K8e
50, 60 185/60R14 A01 K1c K2b K3i K5d K6i K8e
Dae./Chev. Kalos 53-74 175/65R14 A30 R37 A02 A04 A05
KLAS 53-74 185/60R14 A01 A30 K1a K1b A08 A09 A14
e4*98/14*0063*.., A19 Flh Lim
e4*2001/116 S02
*0063*00-17
Daewoo Espero 66-77 175/65R14 A02 A04 A05
KLEJ 66-77 185/65R14 A08 A09 A12
H019, 66-77 195/60R14 A01 K42 A14 A19 B02
e13*93/81*0007*.. S01
e13*95/54*0007*..
Daewoo Lanos 55-78 175/65R14 R37 A02 A04 A05
KLAT, SUPT 55-78 185/60R14 A01 K42 K56 A08 A09 A12
e4*96/27,98/14, 55-78 195/60R14 A01 K2b K42 K56 A14 A19 B02
2001/116* S01
0002,0017*..
Daewoo Nexia 44-73,7 175/65R14 K1a K42 A01 A02 A04
KLETN 44-73,7 185/60R14 K1c K42 K44 A05 A08 A09
H018, A12 A14 A19
e13*93/81*0006*.. S01
e13*95/54*0006*..
Daewoo Nubira 66-98 185/65R14 A02 A04 A05
KLAJ, UU6J, SUPJ 66-98 195/60R14 Car A08 A09 A12
e4*96/27,97/27, 66-98 195/60R14 A01 K42 Lim A14 A19 B02
98/14,2001/116* B03 Snu S02
0004,0018,0025*..
Opel Astra-F 42-55 175/65R14 A02 A04 A05
Astra F-Lfw 42-55 185/60R14 A08 A09 A12
F972 42-55 195/55R14 A01 K42 A14 A19 B03
42-55 195/60R14 A01 K42 S01
42-55 205/55R14 A01 K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55009009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra-F 40-100 175/65R14 A02 A04 A05
Astra-F, /-F-CC, T92 40-100 185/60R14 A08 A09 A12
G065, F857, 40-100 195/55R14 A01 K42 A14 A19 B03
e1*96/79*0074*.., 40-100 195/60R14 A01 K42 S01
e1*98/14*0074*.. 40-100 205/55R14 A01 K42
Opel Astra-F Cabriolet 52-85 175/65R14 A02 A04 A05
A. F-Cabr.,T92/Conv 52-85 185/60R14 A08 A09 A12
G372, 52-85 195/55R14 A01 K42 A14 A19 B03
e1*96/79*0076*.. 52-85 195/60R14 A01 K42 V14 S01
52-85 205/55R14 A01 K42
Opel Astra-F Caravan 110 175/65R14 M+S A02 A04 A05
A. F-Car., T92/Kom. 110 185/60R14 M+S A08 A09 A12
F854, 110 195/60R14 A01 K42 M+S A14 A19 B03
e1*96/79*0075*.., 110 195/60R14 A01 K42 R09 S01
e1*98/14*0075*.. 40-100 175/65R14
40-100 185/60R14
40-100 195/55R14 A01 K42
40-100 195/60R14 A01 K42
40-100 205/55R14 A01 K42
Opel Astra-G 48-55 165/70R14 R09 T81 T85 A02 A04 A05
T98, T98/NB, T98V 48-85 175/70R14 R37 T84 T88 A08 A09 A12
e1*97/27,98/14* 48-92 185/65R14 A14 A19 B03
0086,0092,0101*.. 48-92 185/70R14 R09 Flh Sth S01
55 165/80R14 M+S R09 T84 T85
55 175/80R14 R09
Opel Astra-G Caravan 48-85 175/70R14 R37 T84 T88 A02 A04 A05
T98/Kombi, T98V 48-92 185/65R14 A08 A09 A12
e1*97/27, 48-92 185/70R14 R09 A14 A19 B03
98/14*0087*.., 48-92 195/65R14 Car S01
e1*97/27*0092*..
Opel Corsa-A 33-74 165/65R14 K42 R37 A01 A02 A04
Corsa A-CC 33-74 175/65R14 K42 R38 A05 A08 A09
C961,/1,/2,/3 33-74 185/55R14 K1a K2b K42 A12 A14 A19
33-74 185/60R14 K1a K2b K42 R38 F01 F02 S01
Opel Corsa-B 33-66 165/65R14 K1c K2b A01 A02 A04
Corsa B, S93 33-66 175/60R14 K1c K2b K42 A05 A08 A09
G290, 33-66 185/50R14 K1c K2b K42 A12 A14 A19
e1*96/27,98/14* 33-66 185/55R14 K1c K2b K42 S01
0053*.. 33-66 185/60R14 G03 K1c K2b K42
33-66 205/55R14 G01 K1c K2b K42 K44
78-80 165/65R14 M+S R09
78-80 175/65R14 K1c K2b K42 M+S R09
78-80 185/60R14 K1c K2b K42
78-80 205/55R14 K1c K2b K42 K44
Opel Corsa-C 43-92 175/65R14 A02 A04 A05
Corsa-C 43-92 175/65R14 M+S A08 A09 A12
e1*98/14*0148*.. 43-92 185/60R14 A14 A19 B03
43-92 195/55R14 A01 K2b K42 S01
43-92 205/50R14 A01 K1b K2b K42
43-92 205/55R14 A01 K1b K2b K41 K42 K44 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55009009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Corsa-D 44-74 185/70R14 A13 A02 A04 A05
S-D, S-D/Van 44-74 195/65R14 A31 A08 A09 A14
e1*2001/116*0379*..; 55 175/70R14 A13 R09 A19 B03 Flh
e1*2007/46*0505*..; S01
e50*2007/46*0055*..
Opel Meriva-A 64,66 175/70R14 A11 T84 A02 A04 A05
X01Monocab 64,66 185/65R14 A11 A08 A09 A14
e1*2001/116*0215*.. 64,66 185/70R14 A11 A19 B03 V14
64,66 195/60R14 A33 S01
64,66 195/65R14 A33
64,66 205/60R14 A01 A12 K2b K46 K56
Opel Tigra-A 66-78 175/65R14 M+S R09 A02 A04 A05
S93 Coupe 66-78 175/65R14 R09 A08 A09 A12
e1*93/81, 95/54, 66-78 185/60R14 A14 A19 B03
98/14*0014*.. 66-78 195/55R14 A01 K1a K2b K42 S01
66-78 205/55R14 A01 K1a K2b K42
Opel Vectra-B 55 175/70R14 A02 A04 A05
J96 55 185/65R14 A08 A09 A12
e1*93/81, 95/54, 55 185/70R14 R09 A14 A19 B03
98/14*0030*.. 55 195/60R14 S01
55 205/60R14 A01 K42 K56
60-85 175/70R14 M+S R09
60-85 175/70R14 R09
60-85 185/65R14
60-85 185/70R14
60-85 195/60R14 A01 K42 K56
60-85 195/65R14 A01 K42 K56
60-85 195/70R14 A01 K42 K56
60-85 205/60R14 A01 K42 K56
Opel Vectra-B 55 175/70R14 M+S R09 A02 A04 A05
Caravan 55 185/70R14 A08 A09 A12
J96/Kombi 55 195/60R14 A01 G01 A14 A19 B03
e1*95/54, 55 195/65R14 S01
98/14*0044*.. 55 205/60R14 A01 K56
60-85 175/70R14 M+S R09
60-85 185/70R14
60-85 195/60R14 A01 G01
60-85 195/65R14
60-85 195/70R14
60-85 205/60R14 A01 K42 K56
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55009009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH

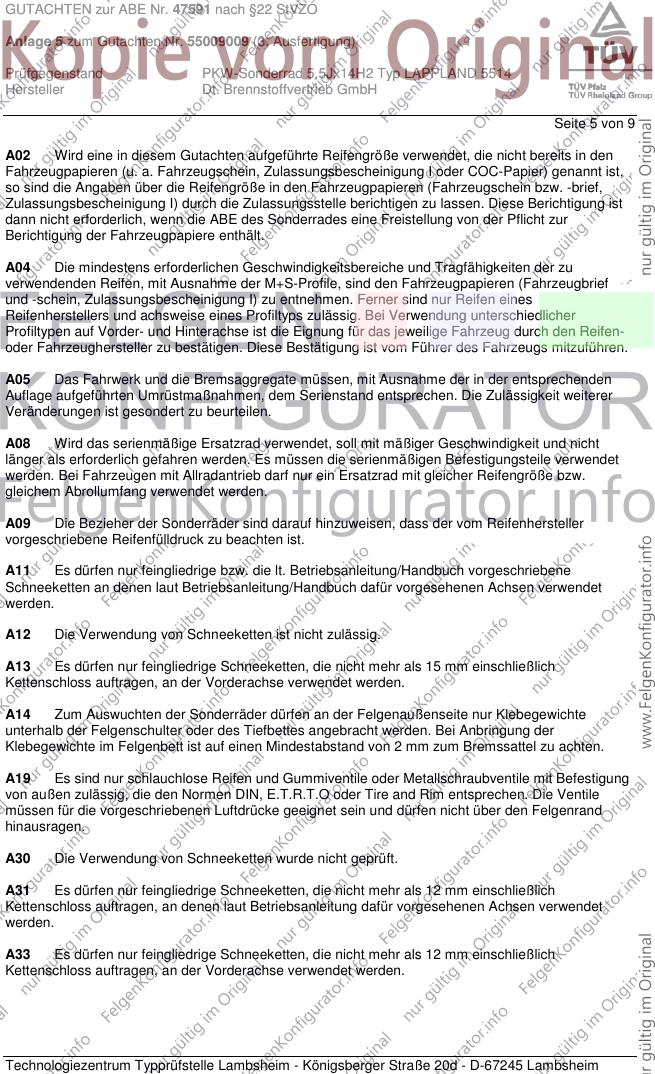

Seite 5 von 9
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55009009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 6 von 9
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
F01 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 1.
F02 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55009009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 7 von 9
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R38 Diese Reifengröße ist nicht zulässig für Fahrzeuge mit den serienmäßigen Reifengrößen
(keine Reifen mit M+S-Profil) 135 R 13 bzw. 155/70 R 13 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55009009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 8 von 9
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Snu Zur Befestigung der Sonderräder an Fahrzeugen vor Baujahr 1999 dürfen nur die
mitgelieferten Befestigungsschrauben M12x1,5; ab Baujahr 1999 dürfen nur die mitgelieferten
Befestigungsmuttern M12x1,5 (Fahrzeuge mit Stehbolzen); (siehe Tabelle Befestigungsmittel Seite 1)
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V14 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/70R14 205/60R14
Nr. 2 185/50R14 195/45R14, 215/40R14, 225/40R14
Nr. 3 195/45R14 215/40R14, 225/40R14
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. Oktober 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47591 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55009009 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ LAPPLAND 5514
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 9 von 9
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Dezember 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. Oktober 2012
Schmidt 00185609.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
