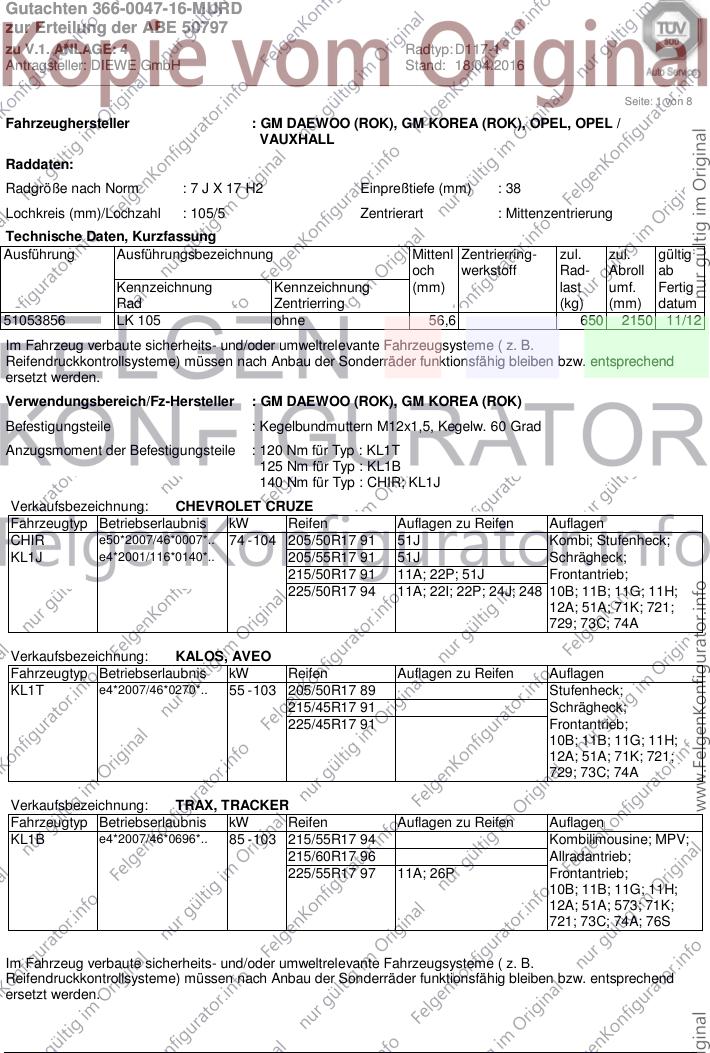

Gutachten 366-0047-16-MURD
zur Erteilung der ABE 50797
zu V.1. ANLAGE: 4 Radtyp: D117-1
Antragsteller: DIEWE GmbH Stand: 18.04.2016
__________________________________________________________________________________________________________________
Seite: 1 von 8
Fahrzeughersteller : GM DAEWOO (ROK), GM KOREA (ROK), OPEL, OPEL /
VAUXHALL
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 38
Lochkreis (mm)/Lochzahl : 105/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
51053856 LK 105 ohne 56,6 650 2150 11/12
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : GM DAEWOO (ROK), GM KOREA (ROK)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : KL1T
125 Nm für Typ : KL1B
140 Nm für Typ : CHIR; KL1J
Verkaufsbezeichnung: CHEVROLET CRUZE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CHIR e50*2007/46*0007*.. 74 - 104 205/50R17 91 51J Kombi; Stufenheck;
KL1J e4*2001/116*0140*.. 205/55R17 91 51J Schrägheck;
215/50R17 91 11A; 22P; 51J Frontantrieb;
225/50R17 94 11A; 22I; 22P; 24J; 248 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A
Verkaufsbezeichnung: KALOS, AVEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KL1T e4*2007/46*0270*.. 55 - 103 205/50R17 89 Stufenheck;
215/45R17 91 Schrägheck;
225/45R17 91 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A
Verkaufsbezeichnung: TRAX, TRACKER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KL1B e4*2007/46*0696*.. 85 - 103 215/55R17 94 Kombilimousine; MPV;
215/60R17 96 Allradantrieb;
225/55R17 97 11A; 26P Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 73C; 74A; 76S
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Gutachten 366-0047-16-MURD
zur Erteilung der ABE 50797
zu V.1. ANLAGE: 4 Radtyp: D117-1
Antragsteller: DIEWE GmbH Stand: 18.04.2016
__________________________________________________________________________________________________________________
Seite: 2 von 8
Verwendungsbereich/Fz-Hersteller : OPEL, OPEL / VAUXHALL
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 125 Nm für Typ : J-A; P-J; P-J/V
140 Nm für Typ : B-K; P-J/SW; P-J/SW/V
Verkaufsbezeichnung: AST/GTC, ZAFIRA,CASCADA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J/SW e4*2007/46*0204*.. 70 - 103 205/50R17 89W 12A; 51J Nur ASTRA SPORTS
205/55R17 91 12A; 51J; 54F TOURER; Kombi;
215/50R17 91 12T Frontantrieb;
225/45R17 91 12A 10B; 11B; 11G; 11H;
225/50R17 12A; 51G 51A; 71K; 721; 729;
73C; 74A; 76S; ADR
Verkaufsbezeichnung: ASTRA, ASTRA NOTCHBACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J e1*2007/46*0141*.. 64 - 103 205/50R17 89W 51J Stufenheck;
205/55R17 91 51J; 54F Schrägheck;
215/50R17 91 Frontantrieb;
225/45R17 91 10B; 11B; 11G; 11H;
225/50R17 51G 12A; 51A; 71K; 721;
729; 73C; 74A; 76S;
ADR
Verkaufsbezeichnung: ASTRA SPORTS TOURER/ZAFIRA TOURER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J/SW/V e4*2007/46*0308*.. 85 - 103 205/50R17 89 12A; 51J Nur ASTRA SPORTS
205/55R17 91 12A; 51J; 54F TOURER; Kombi;
215/50R17 91 12T Frontantrieb;
225/45R17 91 12A 10B; 11B; 11G; 11H;
225/50R17 12A; 51G 51A; 71K; 721; 729;
73C; 74A; 76S; ADR
Verkaufsbezeichnung: ASTRA VAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J/V e4*2007/46*0309*.. 64 - 103 205/50R17 89W 51J Stufenheck;
205/55R17 91 51J; 54F Schrägheck;
215/50R17 91 Frontantrieb;
225/45R17 91 10B; 11B; 11G; 11H;
225/50R17 51G 12A; 51A; 71K; 721;
729; 73C; 74A; 76S;
ADR
Verkaufsbezeichnung: Astra,Astra+,Astra Sports Tourer,Astra Sports Tourer+
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B-K e4*2007/46*0996*.. 70 - 110 195/55R17 88 Astra K; Schrägheck;
205/45R17 88 Frontantrieb;
205/50R17 89 11A; 26P 10B; 11B; 11G; 11H;
215/45R17 87 11A; 26P 12A; 51A; 71K; 721;
225/45R17 91 11A; 26P 73C; 74A; 76S
Gutachten 366-0047-16-MURD
zur Erteilung der ABE 50797
zu V.1. ANLAGE: 4 Radtyp: D117-1
Antragsteller: DIEWE GmbH Stand: 18.04.2016
__________________________________________________________________________________________________________________
Seite: 3 von 8
Verkaufsbezeichnung: MOKKA or TRAX or TRACKER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J-A e4*2007/46*0537*.. 81 - 103 215/55R17 94 Kombilimousine; MPV;
215/60R17 96 Allradantrieb;
225/55R17 97 11A; 26P Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 73C; 74A; 76S
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
Gutachten 366-0047-16-MURD
zur Erteilung der ABE 50797
zu V.1. ANLAGE: 4 Radtyp: D117-1
Antragsteller: DIEWE GmbH Stand: 18.04.2016
__________________________________________________________________________________________________________________
Seite: 4 von 8

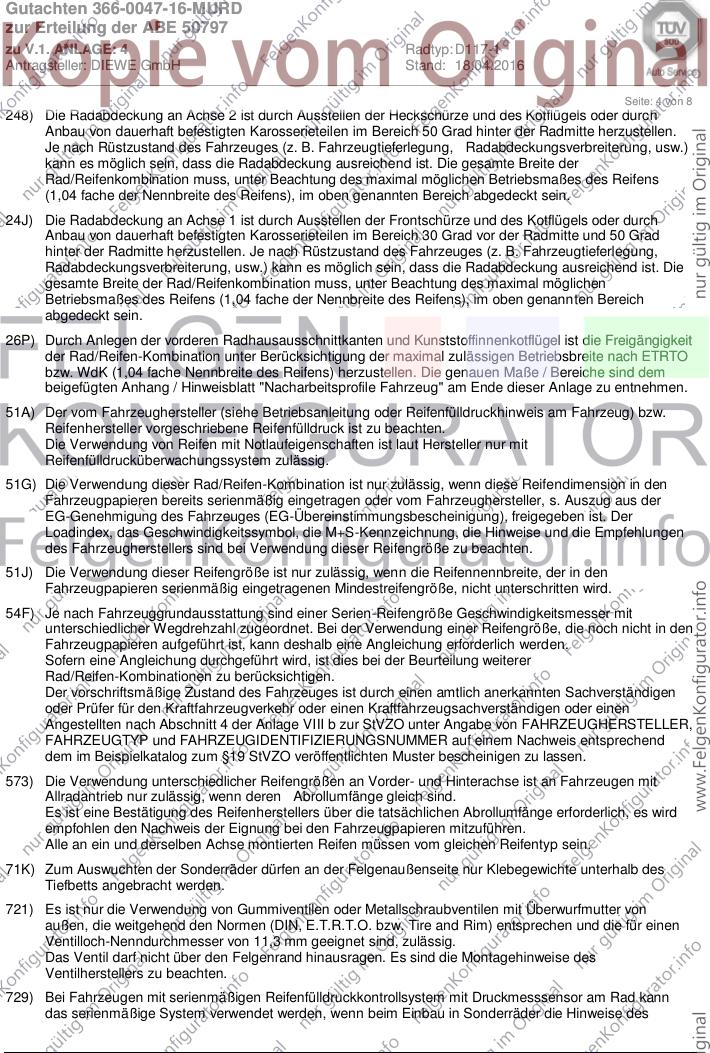

248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem

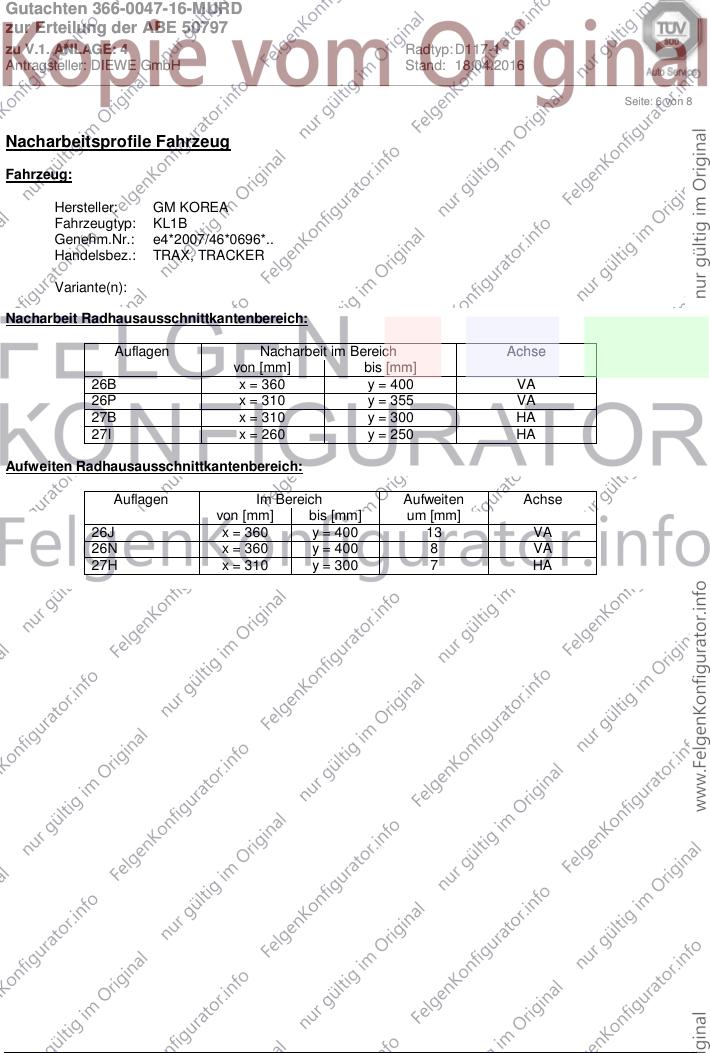

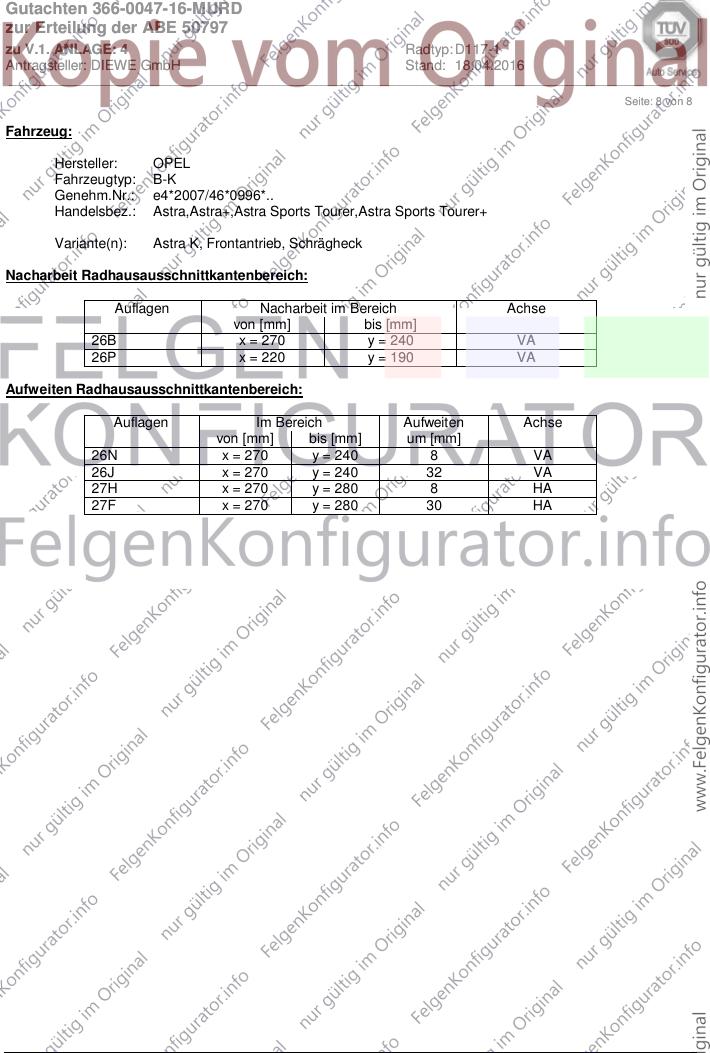

beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Gutachten 366-0047-16-MURD
zur Erteilung der ABE 50797
zu V.1. ANLAGE: 4 Radtyp: D117-1
Antragsteller: DIEWE GmbH Stand: 18.04.2016
__________________________________________________________________________________________________________________

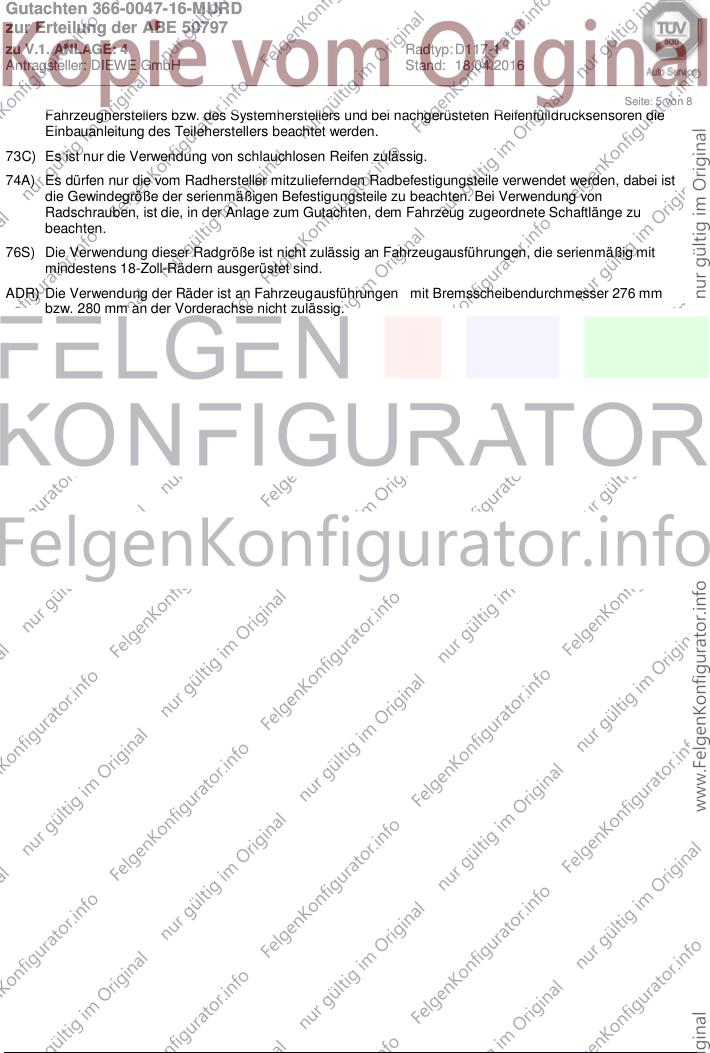

Seite: 5 von 8
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
ADR) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 276 mm
bzw. 280 mm an der Vorderachse nicht zulässig.
Gutachten 366-0047-16-MURD
zur Erteilung der ABE 50797
zu V.1. ANLAGE: 4 Radtyp: D117-1
Antragsteller: DIEWE GmbH Stand: 18.04.2016
__________________________________________________________________________________________________________________
Seite: 6 von 8
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: GM KOREA
Fahrzeugtyp: KL1B
Genehm.Nr.: e4*2007/46*0696*..
Handelsbez.: TRAX, TRACKER
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 360 y = 400 VA
26P x = 310 y = 355 VA
27B x = 310 y = 300 HA
27I x = 260 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 360 y = 400 13 VA
26N x = 360 y = 400 8 VA
27H x = 310 y = 300 7 HA
Gutachten 366-0047-16-MURD
zur Erteilung der ABE 50797
zu V.1. ANLAGE: 4 Radtyp: D117-1
Antragsteller: DIEWE GmbH Stand: 18.04.2016
__________________________________________________________________________________________________________________
Seite: 7 von 8
Fahrzeug:
Hersteller: OPEL
Fahrzeugtyp: J-A
Genehm.Nr.: e4*2007/46*0537*..
Handelsbez.: MOKKA or TRAX or TRACKER
Variante(n): Allradantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 360 y = 400 VA
26P x = 310 y = 355 VA
27B x = 310 y = 300 HA
27I x = 260 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 360 y = 400 13 VA
26N x = 360 y = 400 8 VA
27H x = 310 y = 300 7 HA
Gutachten 366-0047-16-MURD
zur Erteilung der ABE 50797
zu V.1. ANLAGE: 4 Radtyp: D117-1
Antragsteller: DIEWE GmbH Stand: 18.04.2016
__________________________________________________________________________________________________________________
Seite: 8 von 8
Fahrzeug:
Hersteller: OPEL
Fahrzeugtyp: B-K
Genehm.Nr.: e4*2007/46*0996*..
Handelsbez.: Astra,Astra+,Astra Sports Tourer,Astra Sports Tourer+
Variante(n): Astra K, Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 270 y = 240 VA
26P x = 220 y = 190 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 270 y = 240 8 VA
26J x = 270 y = 240 32 VA
27H x = 270 y = 280 8 HA
27F x = 270 y = 280 30 HA
