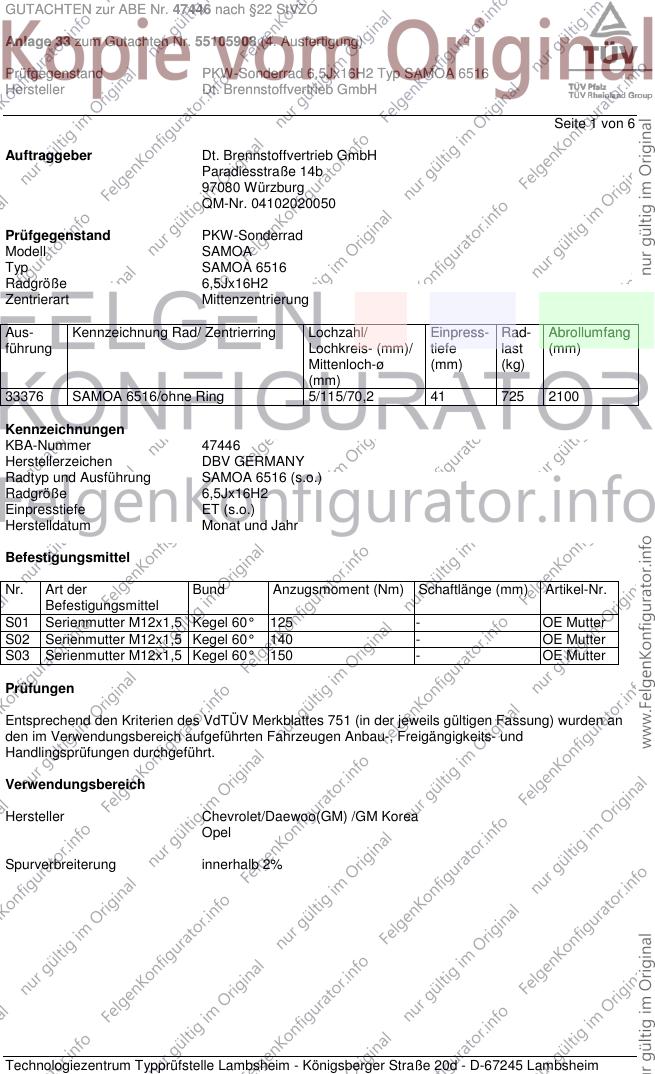

GUTACHTEN zur ABE Nr. 47446 nach §22 StVZO
Anlage 33 zum Gutachten Nr. 55105908 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ SAMOA 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 6
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
QM-Nr. 04102020050
Prüfgegenstand PKW-Sonderrad
Modell SAMOA
Typ SAMOA 6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
33376 SAMOA 6516/ohne Ring 5/115/70,2 41 725 2100
Kennzeichnungen
KBA-Nummer 47446
Herstellerzeichen DBV GERMANY
Radtyp und Ausführung SAMOA 6516 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Serienmutter M12x1,5 Kegel 60° 125 - OE Mutter
S02 Serienmutter M12x1,5 Kegel 60° 140 - OE Mutter
S03 Serienmutter M12x1,5 Kegel 60° 150 - OE Mutter
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chevrolet/Daewoo(GM) /GM Korea
Opel
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

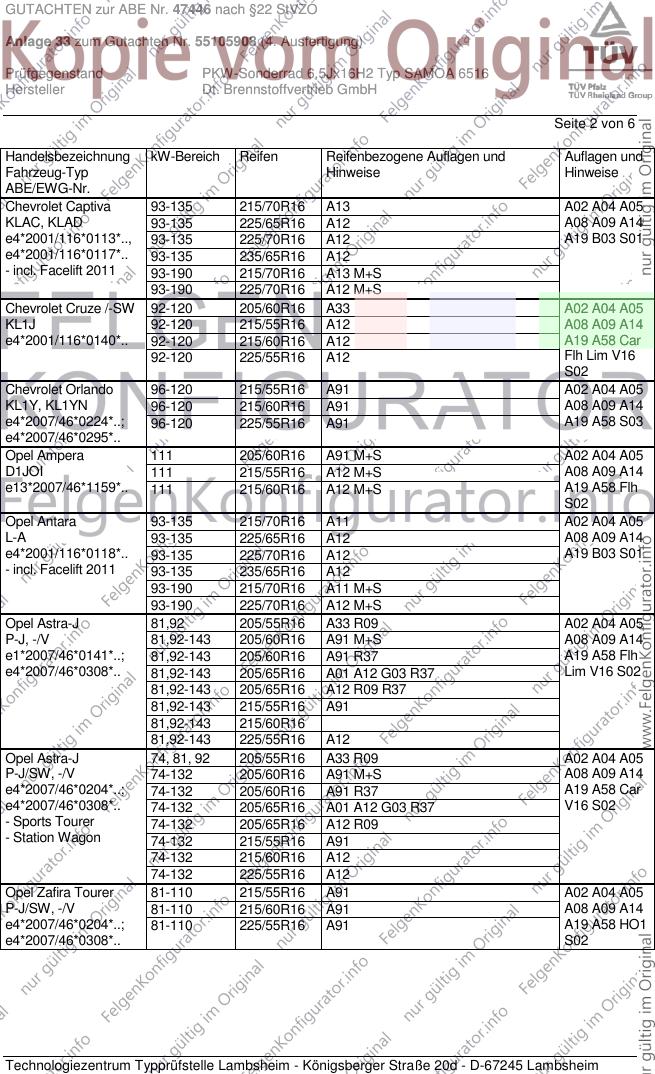

GUTACHTEN zur ABE Nr. 47446 nach §22 StVZO
Anlage 33 zum Gutachten Nr. 55105908 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ SAMOA 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chevrolet Captiva 93-135 215/70R16 A13 A02 A04 A05
KLAC, KLAD 93-135 225/65R16 A12 A08 A09 A14
e4*2001/116*0113*.., 93-135 225/70R16 A12 A19 B03 S01
e4*2001/116*0117*.. 93-135 235/65R16 A12
- incl. Facelift 2011 93-190 215/70R16 A13 M+S
93-190 225/70R16 A12 M+S
Chevrolet Cruze /-SW 92-120 205/60R16 A33 A02 A04 A05
KL1J 92-120 215/55R16 A12 A08 A09 A14
e4*2001/116*0140*.. 92-120 215/60R16 A12 A19 A58 Car
92-120 225/55R16 A12 Flh Lim V16
S02
Chevrolet Orlando 96-120 215/55R16 A91 A02 A04 A05
KL1Y, KL1YN 96-120 215/60R16 A91 A08 A09 A14
e4*2007/46*0224*..; 96-120 225/55R16 A91 A19 A58 S03
e4*2007/46*0295*..
Opel Ampera 111 205/60R16 A91 M+S A02 A04 A05
D1JOI 111 215/55R16 A12 M+S A08 A09 A14
e13*2007/46*1159*.. 111 215/60R16 A12 M+S A19 A58 Flh
S02
Opel Antara 93-135 215/70R16 A11 A02 A04 A05
L-A 93-135 225/65R16 A12 A08 A09 A14
e4*2001/116*0118*.. 93-135 225/70R16 A12 A19 B03 S01
- incl. Facelift 2011 93-135 235/65R16 A12
93-190 215/70R16 A11 M+S
93-190 225/70R16 A12 M+S
Opel Astra-J 81,92 205/55R16 A33 R09 A02 A04 A05
P-J, -/V 81,92-143 205/60R16 A91 M+S A08 A09 A14
e1*2007/46*0141*..; 81,92-143 205/60R16 A91 R37 A19 A58 Flh
e4*2007/46*0308*.. 81,92-143 205/65R16 A01 A12 G03 R37 Lim V16 S02
81,92-143 205/65R16 A12 R09 R37
81,92-143 215/55R16 A91
81,92-143 215/60R16
81,92-143 225/55R16 A12
Opel Astra-J 74, 81, 92 205/55R16 A33 R09 A02 A04 A05
P-J/SW, -/V 74-132 205/60R16 A91 M+S A08 A09 A14
e4*2007/46*0204*..; 74-132 205/60R16 A91 R37 A19 A58 Car
e4*2007/46*0308*.. 74-132 205/65R16 A01 A12 G03 R37 V16 S02
- Sports Tourer 74-132 205/65R16 A12 R09
- Station Wagon 74-132 215/55R16 A91
74-132 215/60R16 A12
74-132 225/55R16 A12
Opel Zafira Tourer 81-110 215/55R16 A91 A02 A04 A05
P-J/SW, -/V 81-110 215/60R16 A91 A08 A09 A14
e4*2007/46*0204*..; 81-110 225/55R16 A91 A19 A58 HO1
e4*2007/46*0308*.. S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

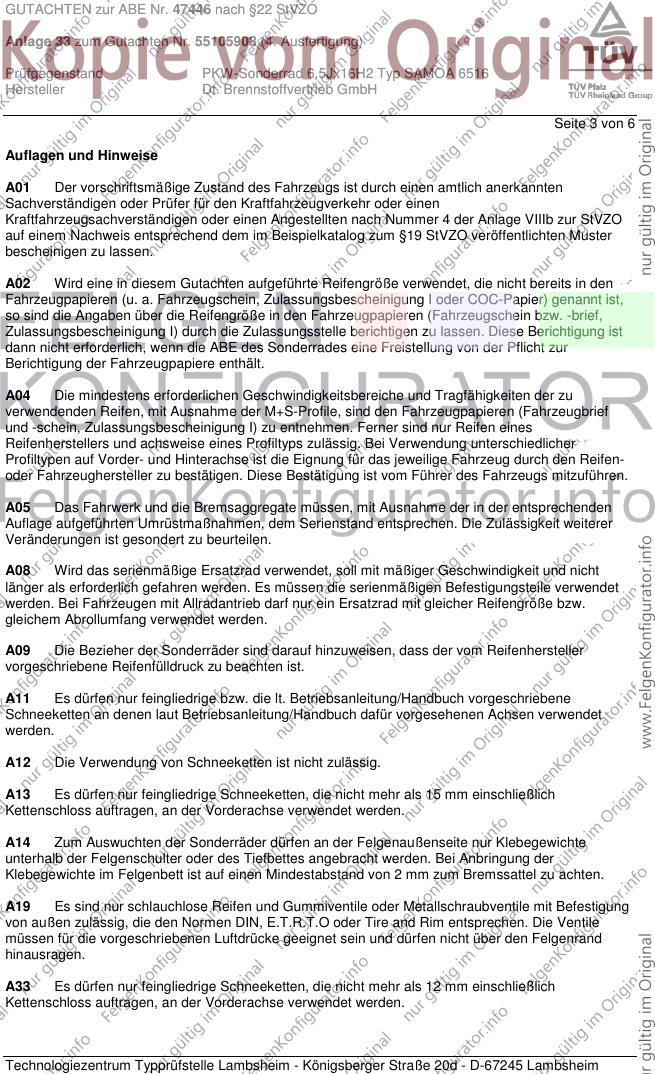

GUTACHTEN zur ABE Nr. 47446 nach §22 StVZO
Anlage 33 zum Gutachten Nr. 55105908 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ SAMOA 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 3 von 6
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47446 nach §22 StVZO
Anlage 33 zum Gutachten Nr. 55105908 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ SAMOA 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 4 von 6
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
HO1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 300 mm
an Achse 1.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47446 nach §22 StVZO
Anlage 33 zum Gutachten Nr. 55105908 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ SAMOA 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 5 von 6
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16, 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. November 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47446 nach §22 StVZO
Anlage 33 zum Gutachten Nr. 55105908 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ SAMOA 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 6 von 6
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum März 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. November 2012
Schmidt 00186899.DOC
