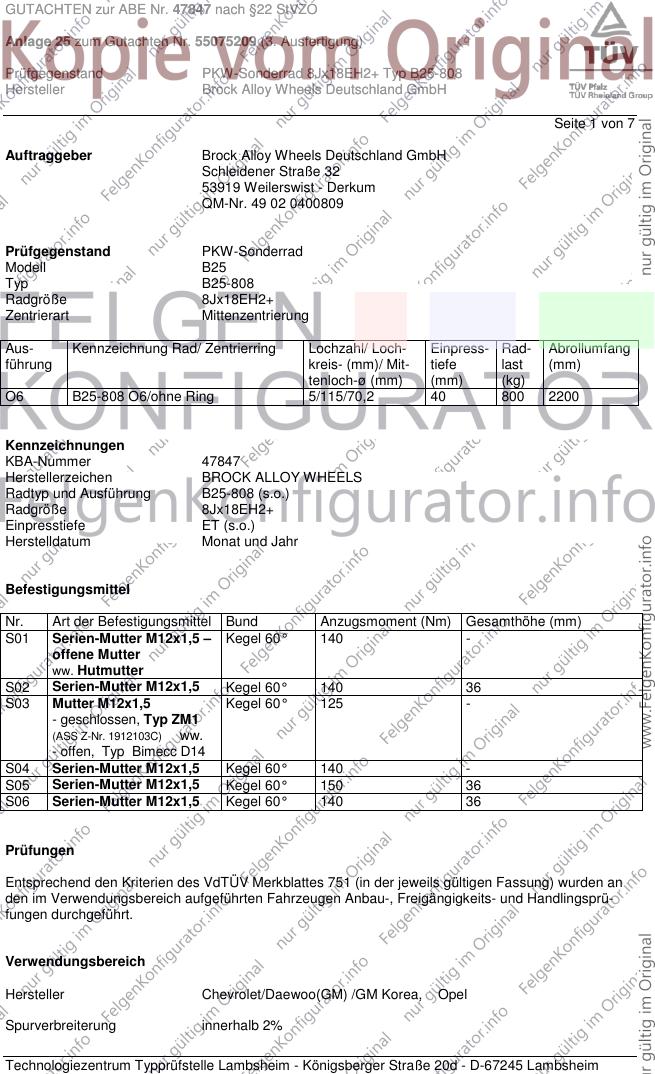

GUTACHTEN zur ABE Nr. 47847 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55075209 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ B25-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 7
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B25
Typ B25-808
Radgröße 8Jx18EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
O6 B25-808 O6/ohne Ring 5/115/70,2 40 800 2200
Kennzeichnungen
KBA-Nummer 47847
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B25-808 (s.o.)
Radgröße 8Jx18EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Gesamthöhe (mm)
S01 Serien-Mutter M12x1,5 – Kegel 60° 140 -
offene Mutter
ww. Hutmutter
S02 Serien-Mutter M12x1,5 Kegel 60° 140 36
S03 Mutter M12x1,5 Kegel 60° 125 -
- geschlossen, Typ ZM1
(ASS Z-Nr. 1912103C) ww.
- offen, Typ Bimecc D14
S04 Serien-Mutter M12x1,5 Kegel 60° 140 -
S05 Serien-Mutter M12x1,5 Kegel 60° 150 36
S06 Serien-Mutter M12x1,5 Kegel 60° 140 36
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Chevrolet/Daewoo(GM) /GM Korea, Opel
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

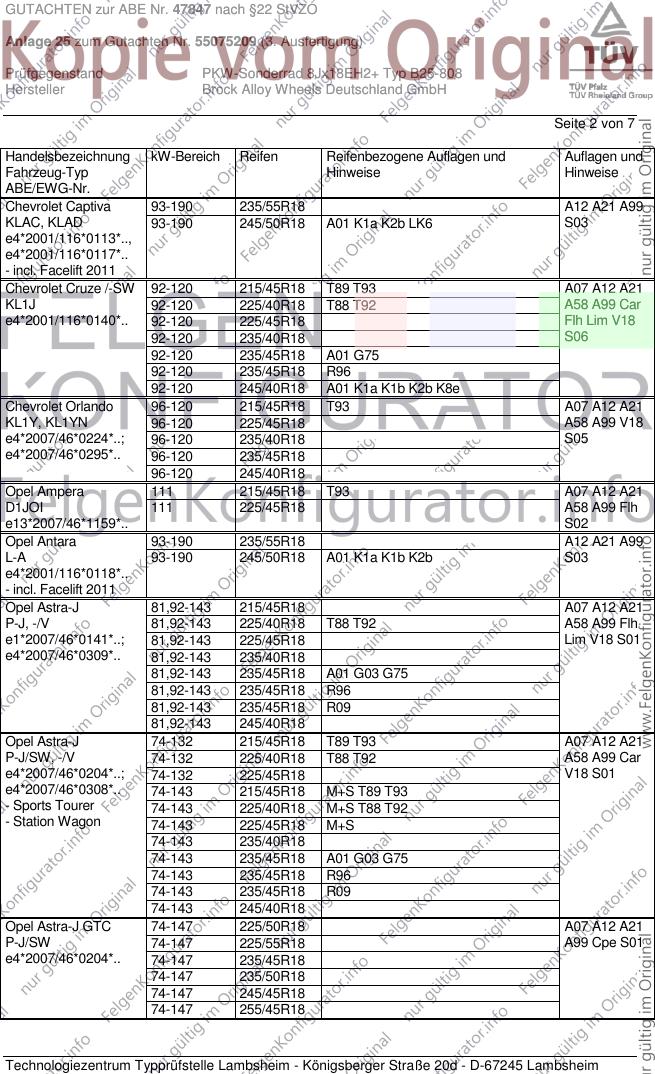

GUTACHTEN zur ABE Nr. 47847 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55075209 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ B25-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chevrolet Captiva 93-190 235/55R18 A12 A21 A99
KLAC, KLAD 93-190 245/50R18 A01 K1a K2b LK6 S03
e4*2001/116*0113*..,
e4*2001/116*0117*..
- incl. Facelift 2011
Chevrolet Cruze /-SW 92-120 215/45R18 T89 T93 A07 A12 A21
KL1J 92-120 225/40R18 T88 T92 A58 A99 Car
e4*2001/116*0140*.. 92-120 225/45R18 Flh Lim V18
92-120 235/40R18 S06
92-120 235/45R18 A01 G75
92-120 235/45R18 R96
92-120 245/40R18 A01 K1a K1b K2b K8e
Chevrolet Orlando 96-120 215/45R18 T93 A07 A12 A21
KL1Y, KL1YN 96-120 225/45R18 A58 A99 V18
e4*2007/46*0224*..; 96-120 235/40R18 S05
e4*2007/46*0295*.. 96-120 235/45R18
96-120 245/40R18
Opel Ampera 111 215/45R18 T93 A07 A12 A21
D1JOI 111 225/45R18 A58 A99 Flh
e13*2007/46*1159*.. S02
Opel Antara 93-190 235/55R18 A12 A21 A99
L-A 93-190 245/50R18 A01 K1a K1b K2b S03
e4*2001/116*0118*..
- incl. Facelift 2011
Opel Astra-J 81,92-143 215/45R18 A07 A12 A21
P-J, -/V 81,92-143 225/40R18 T88 T92 A58 A99 Flh
e1*2007/46*0141*..; 81,92-143 225/45R18 Lim V18 S01
e4*2007/46*0309*.. 81,92-143 235/40R18
81,92-143 235/45R18 A01 G03 G75
81,92-143 235/45R18 R96
81,92-143 235/45R18 R09
81,92-143 245/40R18
Opel Astra-J 74-132 215/45R18 T89 T93 A07 A12 A21
P-J/SW, -/V 74-132 225/40R18 T88 T92 A58 A99 Car
e4*2007/46*0204*..; 74-132 225/45R18 V18 S01
e4*2007/46*0308*.. 74-143 215/45R18 M+S T89 T93
- Sports Tourer 74-143 225/40R18 M+S T88 T92
- Station Wagon 74-143 225/45R18 M+S
74-143 235/40R18
74-143 235/45R18 A01 G03 G75
74-143 235/45R18 R96
74-143 235/45R18 R09
74-143 245/40R18
Opel Astra-J GTC 74-147 225/50R18 A07 A12 A21
P-J/SW 74-147 225/55R18 A99 Cpe S01
e4*2007/46*0204*.. 74-147 235/45R18
74-147 235/50R18
74-147 245/45R18
74-147 255/45R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

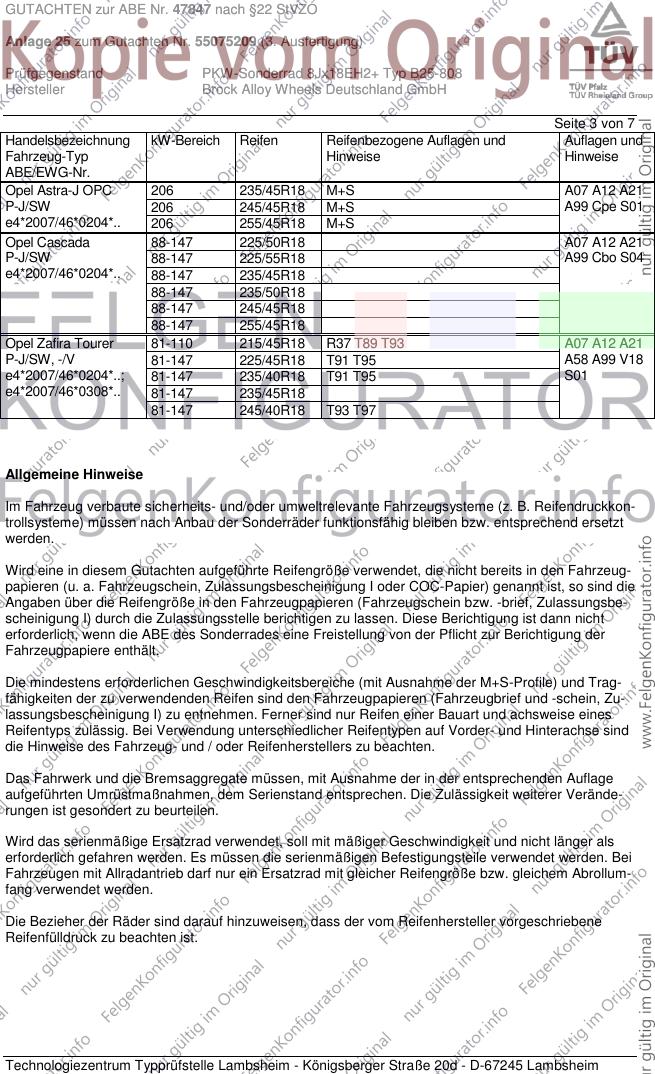

GUTACHTEN zur ABE Nr. 47847 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55075209 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ B25-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra-J OPC 206 235/45R18 M+S A07 A12 A21
P-J/SW 206 245/45R18 M+S A99 Cpe S01
e4*2007/46*0204*.. 206 255/45R18 M+S
Opel Cascada 88-147 225/50R18 A07 A12 A21
P-J/SW 88-147 225/55R18 A99 Cbo S04
e4*2007/46*0204*.. 88-147 235/45R18
88-147 235/50R18
88-147 245/45R18
88-147 255/45R18
Opel Zafira Tourer 81-110 215/45R18 R37 T89 T93 A07 A12 A21
P-J/SW, -/V 81-147 225/45R18 T91 T95 A58 A99 V18
e4*2007/46*0204*..; 81-147 235/40R18 T91 T95 S01
e4*2007/46*0308*.. 81-147 235/45R18
81-147 245/40R18 T93 T97
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

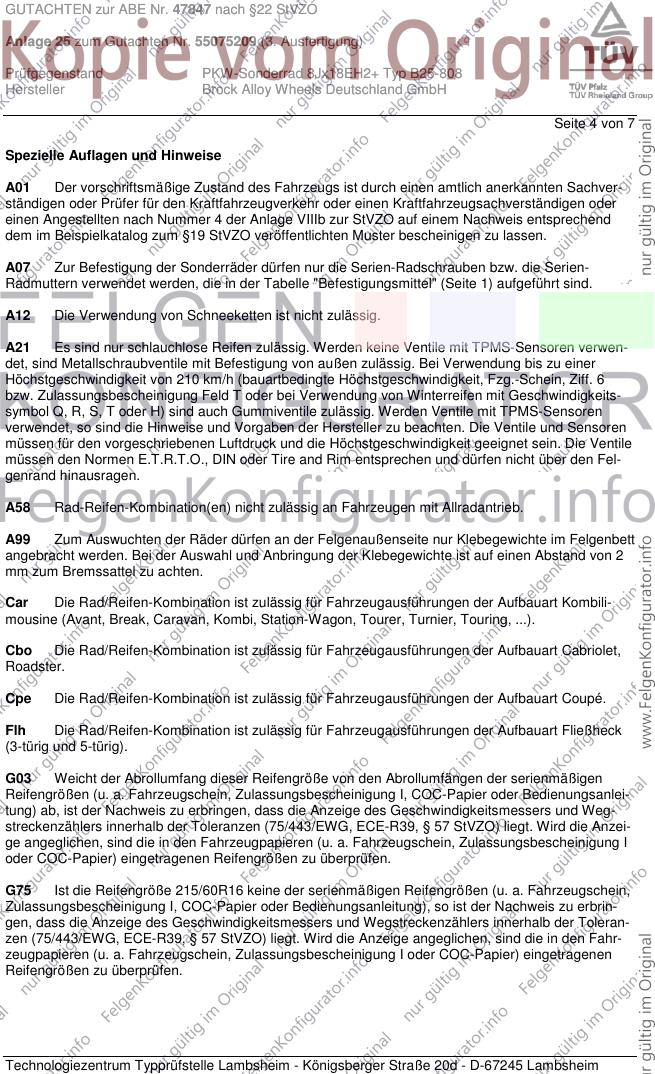

GUTACHTEN zur ABE Nr. 47847 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55075209 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ B25-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 7
Spezielle Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G75 Ist die Reifengröße 215/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

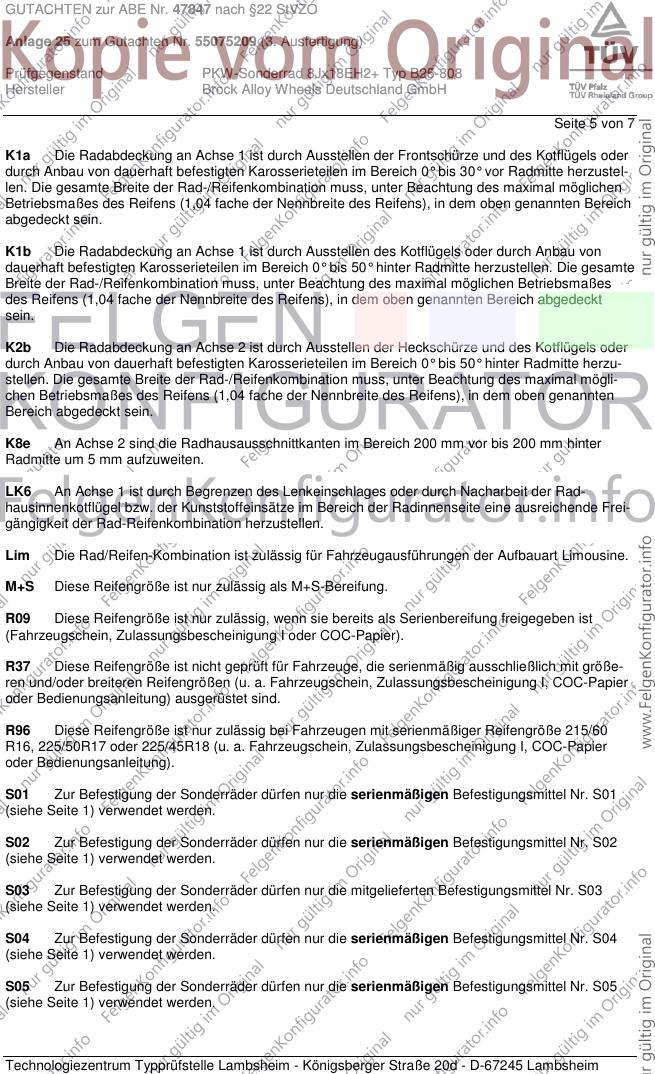

GUTACHTEN zur ABE Nr. 47847 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55075209 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ B25-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 7
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R96 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/60
R16, 225/50R17 oder 225/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47847 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55075209 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ B25-808
Hersteller Brock Alloy Wheels Deutschland GmbH

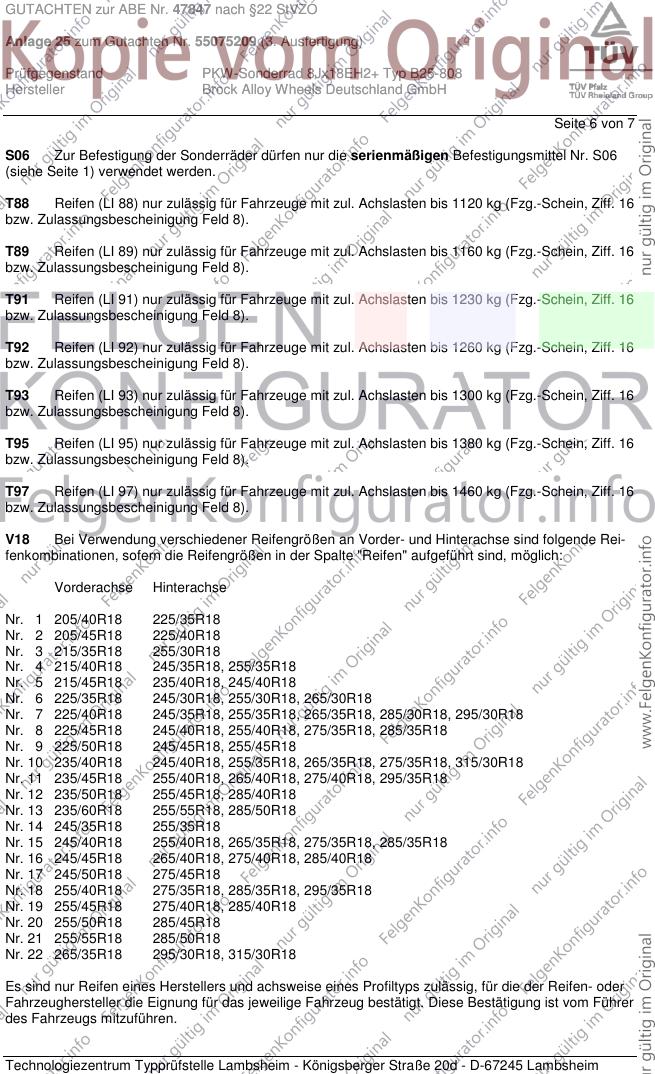

Seite 6 von 7
S06 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 235/60R18 255/55R18, 285/50R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
Nr. 18 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 19 255/45R18 275/40R18, 285/40R18
Nr. 20 255/50R18 285/45R18
Nr. 21 255/55R18 285/50R18
Nr. 22 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47847 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55075209 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ B25-808
Hersteller Brock Alloy Wheels Deutschland GmbH

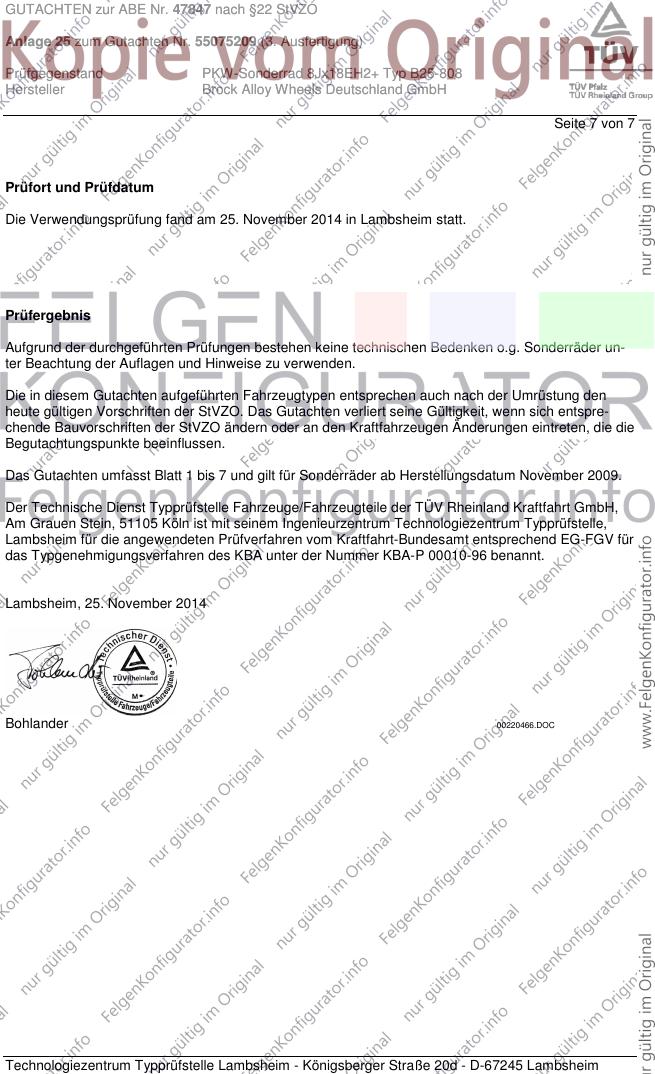

Seite 7 von 7
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 25. November 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum November 2009.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. November 2014
Bohlander 00220466.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
