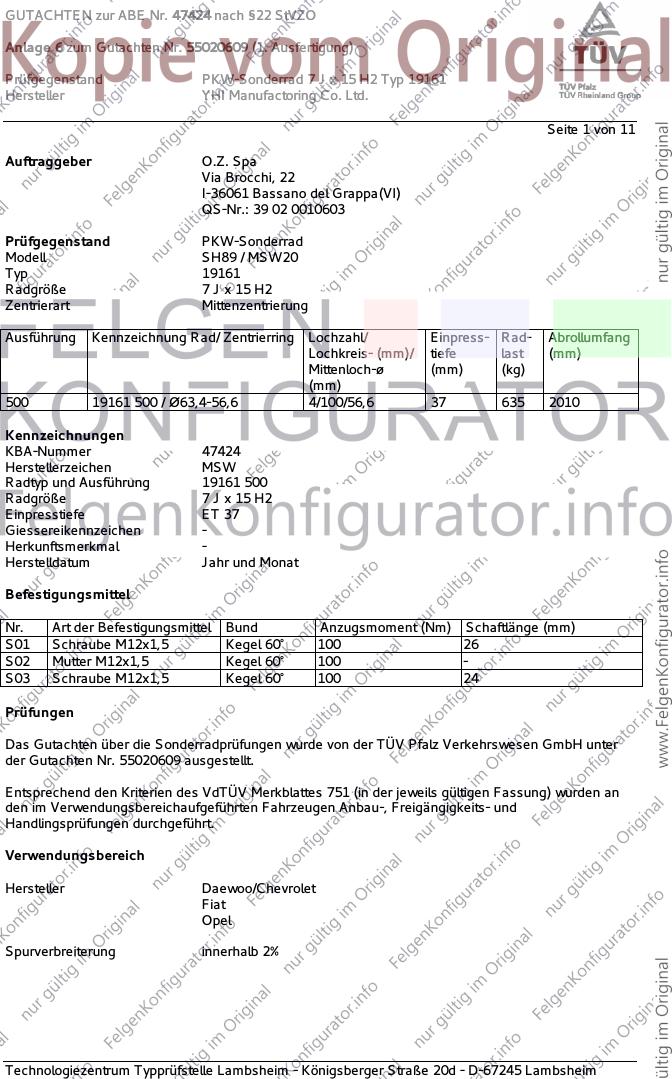

GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 1 von 11
Auftraggeber O.Z. Spa
Via Brocchi, 22
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell SH89 / MSW20
Typ 19161
Radgröße 7 J x 15 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
500 19161 500 / Ø63,4-56,6 4/100/56,6 37 635 2010
Kennzeichnungen
KBA-Nummer 47424
Herstellerzeichen MSW
Radtyp und Ausführung 19161 500
Radgröße 7 J x 15 H2
Einpresstiefe ET 37
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 100 26
S02 Mutter M12x1,5 Kegel 60° 100 -
S03 Schraube M12x1,5 Kegel 60° 100 24
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55020609 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daewoo/Chevrolet
Fiat
Opel
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chevrolet Aveo 53-74 185/55R15 K1a K1b K2b R70 A01 A02 A04
KLAS 53-74 195/50R15 K1a K1b K2b K42 A05 A08 A09
e4*2001/116 A12 A14 A21
*0063*18-.. Flh S02
Dae./Chev. Kalos 53-74 185/55R15 K1a K1b K2b R70 A01 A02 A04
KLAS 53-74 195/50R15 K1c K2b K42 A05 A08 A09
e4*98/14*0063*.., A12 A14 A21
e4*2001/116 Flh S02
*0063*00-17
Daewoo Espero 66-77 195/50R15 K45 A01 A02 A04
KLEJ 66-77 195/55R15 K45 A05 A08 A09
H019, 66-77 215/45R15 K45 K90 A12 A14 A21
e13*93/81*0007*.. K42 S01
e13*95/54*0007*..
Daewoo Lanos 55-78 185/55R15 K2b R70 A01 A02 A04
KLAT, SUPT 55-78 195/50R15 K2b A05 A08 A09
e4*96/27,98/14, 55-78 215/45R15 K2b A12 A14 A21
2001/116* B02 K42 K45
0002,0017*.. K56 S01
Daewoo Nexia 44-74 185/55R15 R70 A01 A02 A04
KLETN 44-74 195/50R15 A05 A08 A09
H018, 44-74 215/45R15 A12 A14 A21
e13*93/81*0006*.. K1c K2b K42
e13*95/54*0006*.. K44 S01
Daewoo Nubira 66-98 195/50R15 K1b T82 T84 A01 A02 A04
KLAJ, UU6J, SUPJ 66-98 195/55R15 K1b A05 A08 A09
e4*96/27,97/27, 66-98 205/50R15 K1b A12 A14 A21
98/14,2001/116* 66-98 215/45R15 K1b B02 K42 K56
0004,0018,0025*.. 66-98 215/50R15 Car K1b K45 Snu V15
66-98 215/50R15 K1b K44 K45 Lim
Fiat Grande Punto 48-96 185/65R15 K1c K2b K42 K56 R70 A01 A02 A04
199 48-96 195/60R15 K1c K2b K42 K56 A05 A08 A09
e3*2001/116*0217*.., 48-96 205/55R15 K1c K2b K42 K56 A12 A14 A21
e3*2001/116*0286*.. Flh S03
Opel Ascona 40-95 185/55R15 K42 R70 A01 A02 A04
Ascona C, C-CC 40-95 195/50R15 K41 K42 A05 A08 A09
C265,/1,/2; 40-95 205/50R15 F01 F02 K41 K42 A12 A14 A21
C266,/1,/2 40-95 215/45R15 F01 F02 K41 K42 S01
Opel Astra 55-77 185/65R15 A11 R37 R70 A02 A04 A05
A-H 55-77 195/60R15 A11 R37 A08 A09 A14
e1*2001/116*0261*.. 55-77 195/65R15 A11 A21 B03 Flh
55-77 205/60R15 A12 V15 S01
55-77 215/60R15 A12
55-77 225/55R15 A01 A12 K2b K44
Opel Astra 42-55 185/55R15 R70 A01 A02 A04
Astra F-Lfw 42-55 195/50R15 K45 K46 A05 A08 A09
F972 A12 A14 A21
K1a K42 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.

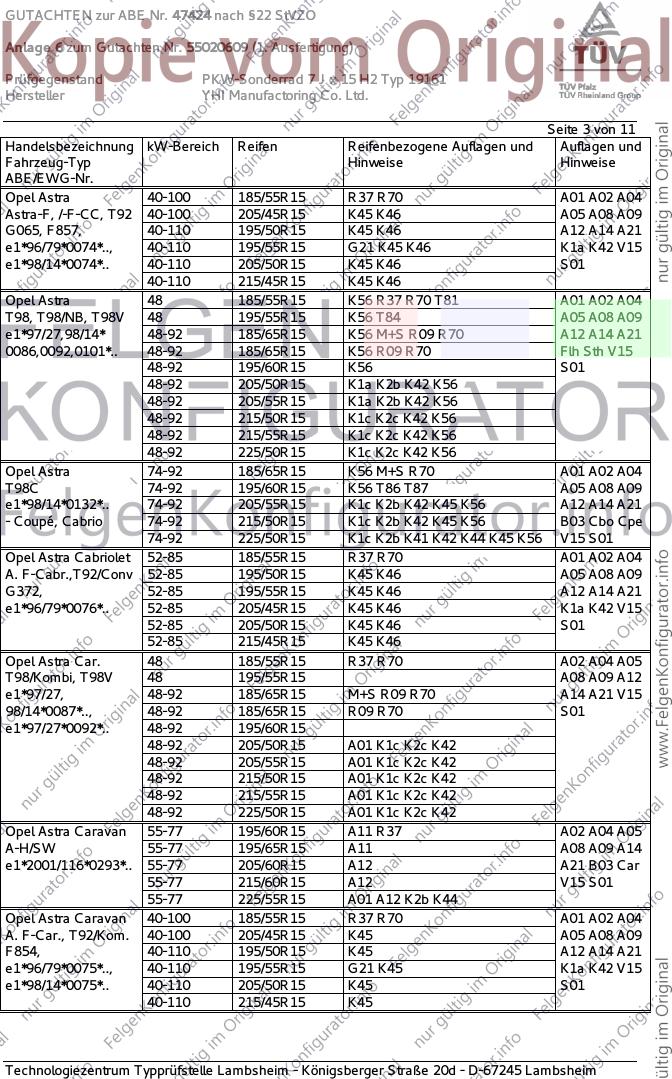

Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra 40-100 185/55R15 R37 R70 A01 A02 A04
Astra-F, /-F-CC, T92 40-100 205/45R15 K45 K46 A05 A08 A09
G065, F857, 40-110 195/50R15 K45 K46 A12 A14 A21
e1*96/79*0074*.., 40-110 195/55R15 G21 K45 K46 K1a K42 V15
e1*98/14*0074*.. 40-110 205/50R15 K45 K46 S01
40-110 215/45R15 K45 K46
Opel Astra 48 185/55R15 K56 R37 R70 T81 A01 A02 A04
T98, T98/NB, T98V 48 195/55R15 K56 T84 A05 A08 A09
e1*97/27,98/14* 48-92 185/65R15 K56 M+S R09 R70 A12 A14 A21
0086,0092,0101*.. 48-92 185/65R15 K56 R09 R70 Flh Sth V15
48-92 195/60R15 K56 S01
48-92 205/50R15 K1a K2b K42 K56
48-92 205/55R15 K1a K2b K42 K56
48-92 215/50R15 K1c K2c K42 K56
48-92 215/55R15 K1c K2c K42 K56
48-92 225/50R15 K1c K2c K42 K56
Opel Astra 74-92 185/65R15 K56 M+S R70 A01 A02 A04
T98C 74-92 195/60R15 K56 T86 T87 A05 A08 A09
e1*98/14*0132*.. 74-92 205/55R15 K1c K2b K42 K45 K56 A12 A14 A21
- Coupé, Cabrio 74-92 215/50R15 K1c K2b K42 K45 K56 B03 Cbo Cpe
74-92 225/50R15 K1c K2b K41 K42 K44 K45 K56 V15 S01
Opel Astra Cabriolet 52-85 185/55R15 R37 R70 A01 A02 A04
A. F-Cabr.,T92/Conv 52-85 195/50R15 K45 K46 A05 A08 A09
G372, 52-85 195/55R15 K45 K46 A12 A14 A21
e1*96/79*0076*.. 52-85 205/45R15 K45 K46 K1a K42 V15
52-85 205/50R15 K45 K46 S01
52-85 215/45R15 K45 K46
Opel Astra Car. 48 185/55R15 R37 R70 A02 A04 A05
T98/Kombi, T98V 48 195/55R15 A08 A09 A12
e1*97/27, 48-92 185/65R15 M+S R09 R70 A14 A21 V15
98/14*0087*.., 48-92 185/65R15 R09 R70 S01
e1*97/27*0092*.. 48-92 195/60R15
48-92 205/50R15 A01 K1c K2c K42
48-92 205/55R15 A01 K1c K2c K42
48-92 215/50R15 A01 K1c K2c K42
48-92 215/55R15 A01 K1c K2c K42
48-92 225/50R15 A01 K1c K2c K42
Opel Astra Caravan 55-77 195/60R15 A11 R37 A02 A04 A05
A-H/SW 55-77 195/65R15 A11 A08 A09 A14
e1*2001/116*0293*.. 55-77 205/60R15 A12 A21 B03 Car
55-77 215/60R15 A12 V15 S01
55-77 225/55R15 A01 A12 K2b K44
Opel Astra Caravan 40-100 185/55R15 R37 R70 A01 A02 A04
A. F-Car., T92/Kom. 40-100 205/45R15 K45 A05 A08 A09
F854, 40-110 195/50R15 K45 A12 A14 A21
e1*96/79*0075*.., 40-110 195/55R15 G21 K45 K1a K42 V15
e1*98/14*0075*.. 40-110 205/50R15 K45 S01
40-110 215/45R15 K45
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.

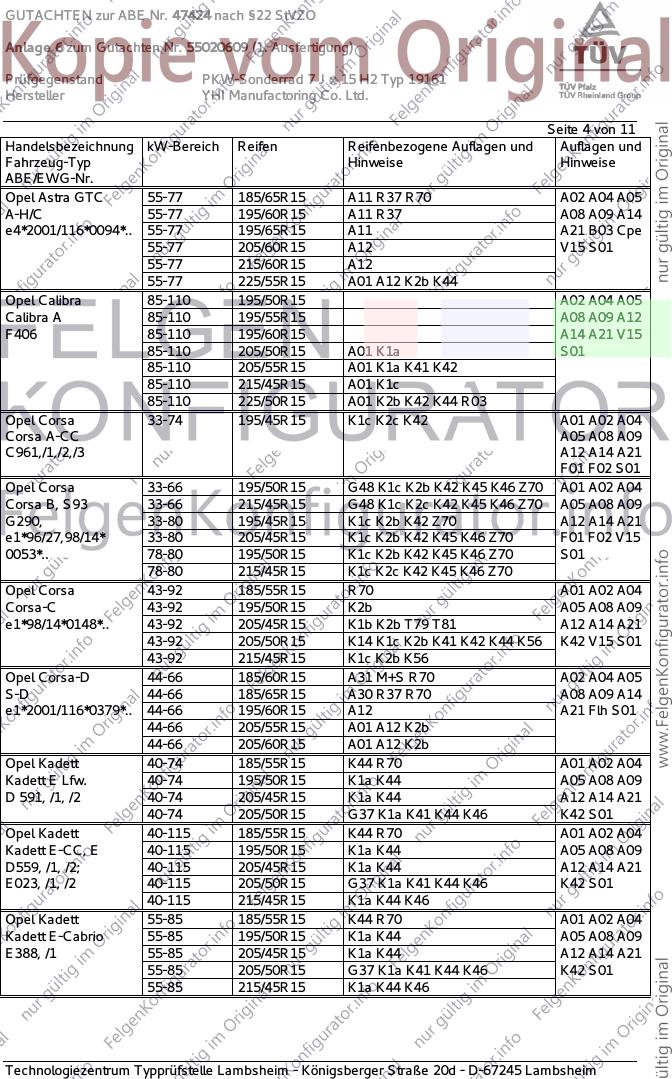

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra GTC 55-77 185/65R15 A11 R37 R70 A02 A04 A05
A-H/C 55-77 195/60R15 A11 R37 A08 A09 A14
e4*2001/116*0094*.. 55-77 195/65R15 A11 A21 B03 Cpe
55-77 205/60R15 A12 V15 S01
55-77 215/60R15 A12
55-77 225/55R15 A01 A12 K2b K44
Opel Calibra 85-110 195/50R15 A02 A04 A05
Calibra A 85-110 195/55R15 A08 A09 A12
F406 85-110 195/60R15 A14 A21 V15
85-110 205/50R15 A01 K1a S01
85-110 205/55R15 A01 K1a K41 K42
85-110 215/45R15 A01 K1c
85-110 225/50R15 A01 K2b K42 K44 R03
Opel Corsa 33-74 195/45R15 K1c K2c K42 A01 A02 A04
Corsa A-CC A05 A08 A09
C961,/1,/2,/3 A12 A14 A21
F01 F02 S01
Opel Corsa 33-66 195/50R15 G48 K1c K2b K42 K45 K46 Z70 A01 A02 A04
Corsa B, S93 33-66 215/45R15 G48 K1c K2c K42 K45 K46 Z70 A05 A08 A09
G290, 33-80 195/45R15 K1c K2b K42 Z70 A12 A14 A21
e1*96/27,98/14* 33-80 205/45R15 K1c K2b K42 K45 K46 Z70 F01 F02 V15
0053*.. 78-80 195/50R15 K1c K2b K42 K45 K46 Z70 S01
78-80 215/45R15 K1c K2c K42 K45 K46 Z70
Opel Corsa 43-92 185/55R15 R70 A01 A02 A04
Corsa-C 43-92 195/50R15 K2b A05 A08 A09
e1*98/14*0148*.. 43-92 205/45R15 K1b K2b T79 T81 A12 A14 A21
43-92 205/50R15 K14 K1c K2b K41 K42 K44 K56 K42 V15 S01
43-92 215/45R15 K1c K2b K56
Opel Corsa-D 44-66 185/60R15 A31 M+S R70 A02 A04 A05
S-D 44-66 185/65R15 A30 R37 R70 A08 A09 A14
e1*2001/116*0379*.. 44-66 195/60R15 A12 A21 Flh S01
44-66 205/55R15 A01 A12 K2b
44-66 205/60R15 A01 A12 K2b
Opel Kadett 40-74 185/55R15 K44 R70 A01 A02 A04
Kadett E Lfw. 40-74 195/50R15 K1a K44 A05 A08 A09
D 591, /1, /2 40-74 205/45R15 K1a K44 A12 A14 A21
40-74 205/50R15 G37 K1a K41 K44 K46 K42 S01
Opel Kadett 40-115 185/55R15 K44 R70 A01 A02 A04
Kadett E-CC, E 40-115 195/50R15 K1a K44 A05 A08 A09
D559, /1, /2; 40-115 205/45R15 K1a K44 A12 A14 A21
E023, /1, /2 40-115 205/50R15 G37 K1a K41 K44 K46 K42 S01
40-115 215/45R15 K1a K44 K46
Opel Kadett 55-85 185/55R15 K44 R70 A01 A02 A04
Kadett E-Cabrio 55-85 195/50R15 K1a K44 A05 A08 A09
E388, /1 55-85 205/45R15 K1a K44 A12 A14 A21
55-85 205/50R15 G37 K1a K41 K44 K46 K42 S01
55-85 215/45R15 K1a K44 K46
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Kadett 40-85 185/55R15 K44 R70 A01 A02 A04
Kadett E-Caravan 40-85 195/50R15 K1a K44 A05 A08 A09
D560, /1, /2 40-85 205/45R15 K1a K44 A12 A14 A21
40-85 205/50R15 G37 K1a K41 K44 K46 K42 S01
Opel Kadett, -Carav. 29-85 195/50R15 K1c K2c K41 K42 K44 A01 A02 A04
Kadett D, -D-Carav. 29-85 205/45R15 K1c K2c K41 K42 K44 A05 A08 A09
B300, /1; B301, /1 29-85 215/45R15 K1c K2c K41 K42 K44 A12 A14 A21
Car F01 F02
Flh Sth S01
Opel Meriva-A 51-92 185/60R15 K2b R70 T84 T88 A01 A02 A04
X01Monocab 51-92 195/55R15 K1a K1b K2b K46 K56 T84 T85 A05 A08 A09
e1*2001/116*0215*.. T89 A12 A14 A21
51-92 195/60R15 K1a K1b K2b K46 K56 V15 S01
51-92 205/50R15 K1a K1b K2b K46 K56 T85 T86
51-92 205/55R15 K1a K1b K2b K46 K56
51-92 215/50R15 K1c K2c K46 K56
51-92 215/55R15 K1c K2c K46 K56
Opel Tigra 66-78 185/55R15 R70 A01 A02 A04
S93 Coupe 66-78 195/45R15 K42 A05 A08 A09
e1*93/81, 95/54, 66-78 195/50R15 K42 A12 A14 A21
98/14*0014*.. 66-78 205/45R15 K42 K1a K2b S01
Opel Tigra 51,66,92 185/55R15 R37 R70 A02 A04 A05
X-C/Roadster 51,66,92 185/60R15 R70 A08 A09 A12
e11*2001/116*0227*. 51,66,92 195/50R15 A01 K2b K42 A14 A21 B03
51,66,92 195/55R15 A01 K2b K42 V15 S01
51,66,92 205/50R15 A01 K2b K42 K45
51,66,92 215/50R15 A01 K2b K41 K42 K44 K45
Opel Vectra 55-100 195/50R15 A01 G01 A02 A04 A05
Vectra A-X 55-100 195/55R15 A08 A09 A12
E951, /1 55-100 205/50R15 A01 K1a K42 A14 A21 F01
55-110 195/60R15 F02 V15 S01
55-110 205/55R15 A01 K1a K42
55-110 225/50R15 A01 K2b K42 K44 R03
Opel Vectra 42-110 195/50R15 A01 G01 A02 A04 A05
Vectra-A, -A-CC 42-110 195/55R15 A08 A09 A12
E947, /1; E948, /1 42-110 195/60R15 A14 A21 F01
42-110 205/50R15 A01 K1a K42 F02 S01
42-110 205/55R15 A01 K1a K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.

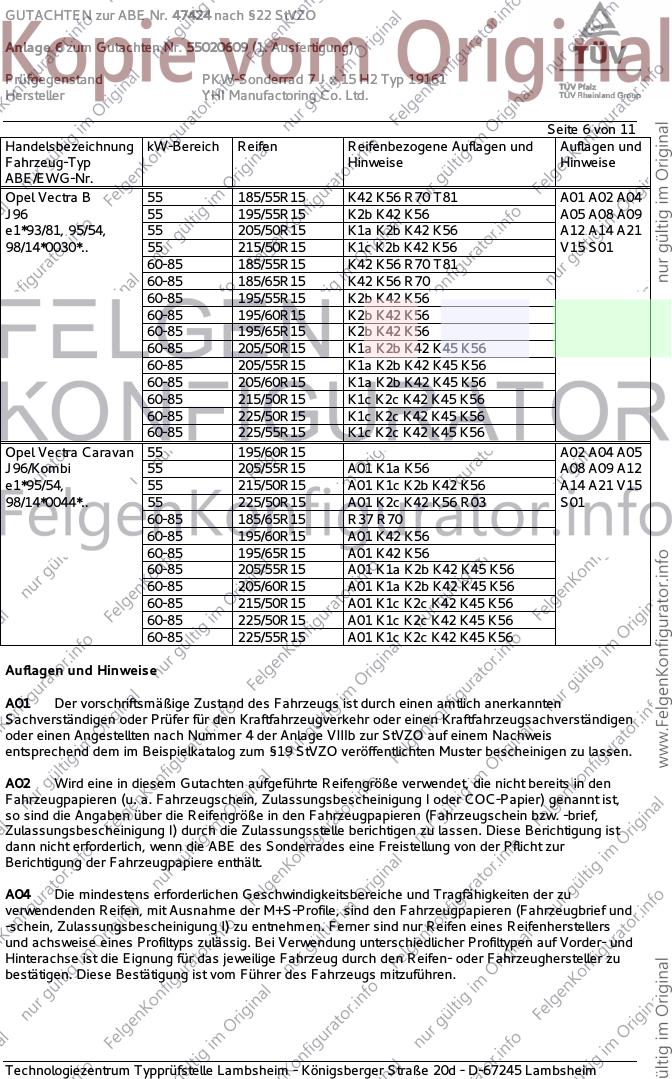

Seite 6 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Vectra B 55 185/55R15 K42 K56 R70 T81 A01 A02 A04
J96 55 195/55R15 K2b K42 K56 A05 A08 A09
e1*93/81, 95/54, 55 205/50R15 K1a K2b K42 K56 A12 A14 A21
98/14*0030*.. 55 215/50R15 K1c K2b K42 K56 V15 S01
60-85 185/55R15 K42 K56 R70 T81
60-85 185/65R15 K42 K56 R70
60-85 195/55R15 K2b K42 K56
60-85 195/60R15 K2b K42 K56
60-85 195/65R15 K2b K42 K56
60-85 205/50R15 K1a K2b K42 K45 K56
60-85 205/55R15 K1a K2b K42 K45 K56
60-85 205/60R15 K1a K2b K42 K45 K56
60-85 215/50R15 K1c K2c K42 K45 K56
60-85 225/50R15 K1c K2c K42 K45 K56
60-85 225/55R15 K1c K2c K42 K45 K56
Opel Vectra Caravan 55 195/60R15 A02 A04 A05
J96/Kombi 55 205/55R15 A01 K1a K56 A08 A09 A12
e1*95/54, 55 215/50R15 A01 K1c K2b K42 K56 A14 A21 V15
98/14*0044*.. 55 225/50R15 A01 K2c K42 K56 R03 S01
60-85 185/65R15 R37 R70
60-85 195/60R15 A01 K42 K56
60-85 195/65R15 A01 K42 K56
60-85 205/55R15 A01 K1a K2b K42 K45 K56
60-85 205/60R15 A01 K1a K2b K42 K45 K56
60-85 215/50R15 A01 K1c K2c K42 K45 K56
60-85 225/50R15 A01 K1c K2c K42 K45 K56
60-85 225/55R15 A01 K1c K2c K42 K45 K56
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.

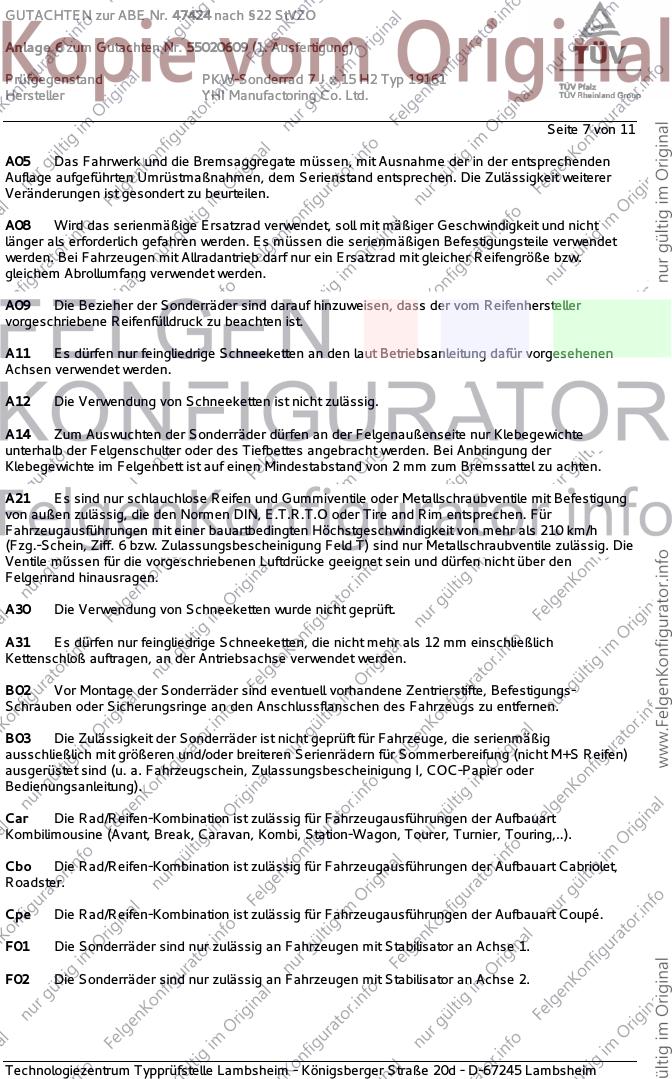

Seite 7 von 11
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Antriebsachse verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F01 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 1.
F02 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 2.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.

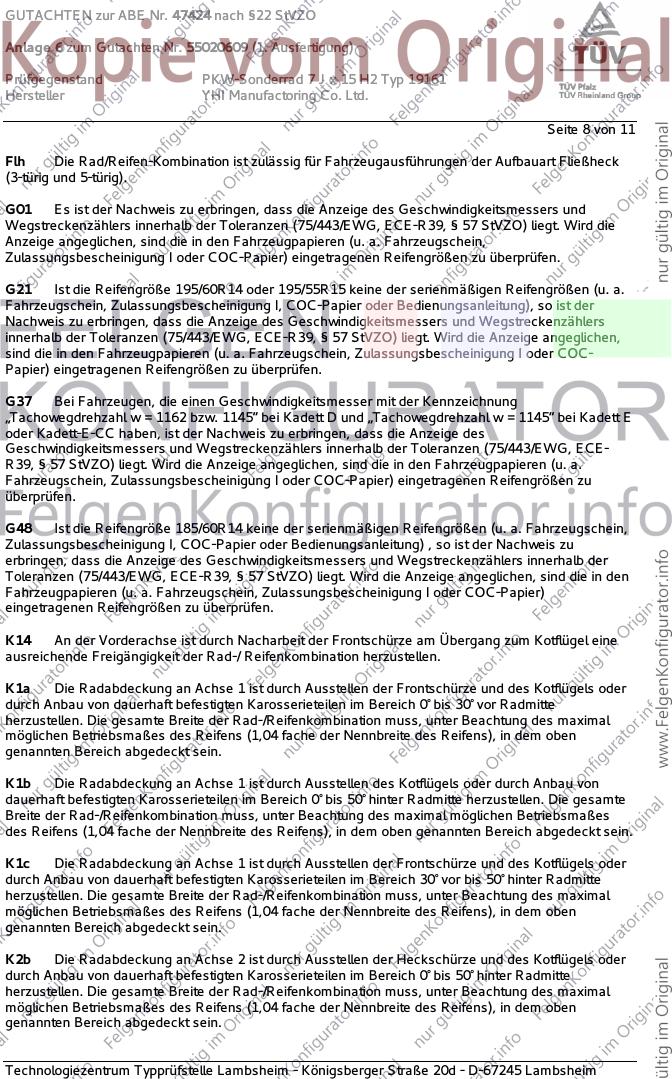

Seite 8 von 11
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G21 Ist die Reifengröße 195/60R14 oder 195/55R15 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G37 Bei Fahrzeugen, die einen Geschwindigkeitsmesser mit der Kennzeichnung
„Tachowegdrehzahl w = 1162 bzw. 1145“ bei Kadett D und „Tachowegdrehzahl w = 1145“ bei Kadett E
oder Kadett-E-CC haben, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G48 Ist die Reifengröße 185/60R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.

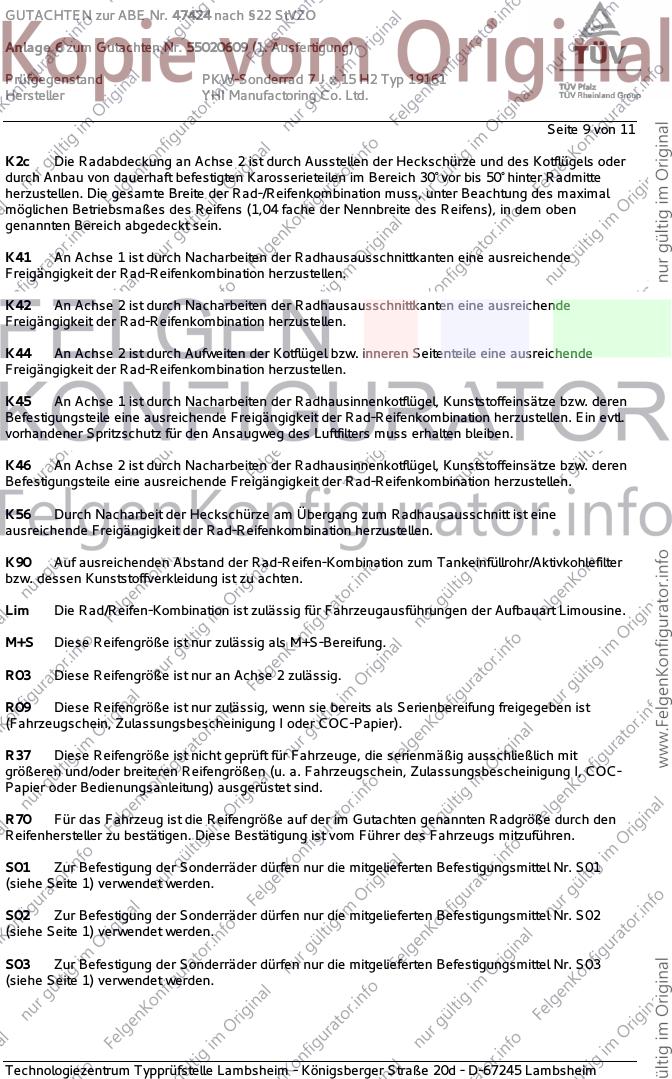

Seite 9 von 11
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.

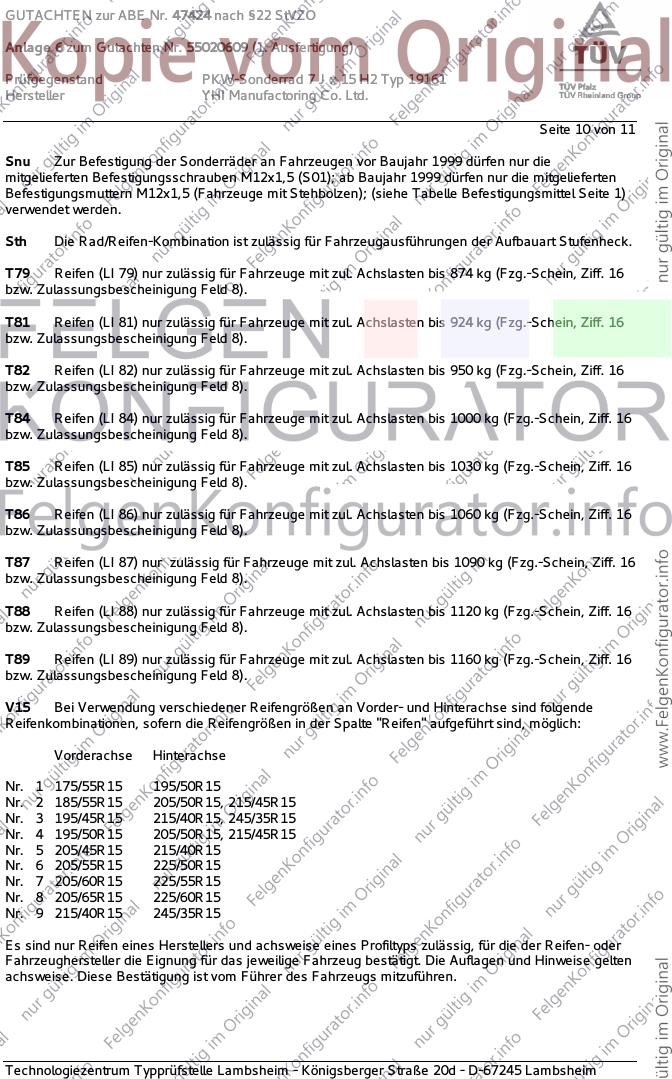

Seite 10 von 11
Snu Zur Befestigung der Sonderräder an Fahrzeugen vor Baujahr 1999 dürfen nur die
mitgelieferten Befestigungsschrauben M12x1,5 (S01); ab Baujahr 1999 dürfen nur die mitgelieferten
Befestigungsmuttern M12x1,5 (Fahrzeuge mit Stehbolzen); (siehe Tabelle Befestigungsmittel Seite 1)
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47424 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55020609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 15 H2 Typ 19161
Hersteller YHI Manufactoring Co. Ltd.

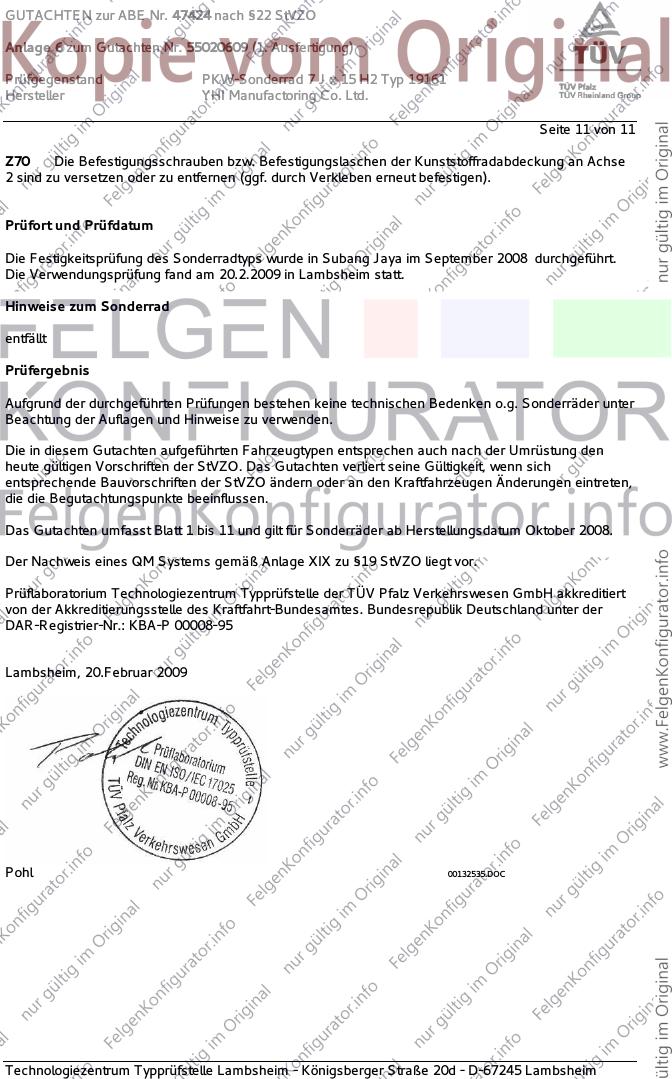

Seite 11 von 11
Z70 Die Befestigungsschrauben bzw. Befestigungslaschen der Kunststoffradabdeckung an Achse
2 sind zu versetzen oder zu entfernen (ggf. durch Verkleben erneut befestigen).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya im September 2008 durchgeführt.
Die Verwendungsprüfung fand am 20.2.2009 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Oktober 2008.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 20.Februar 2009
Pohl 00132535.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
