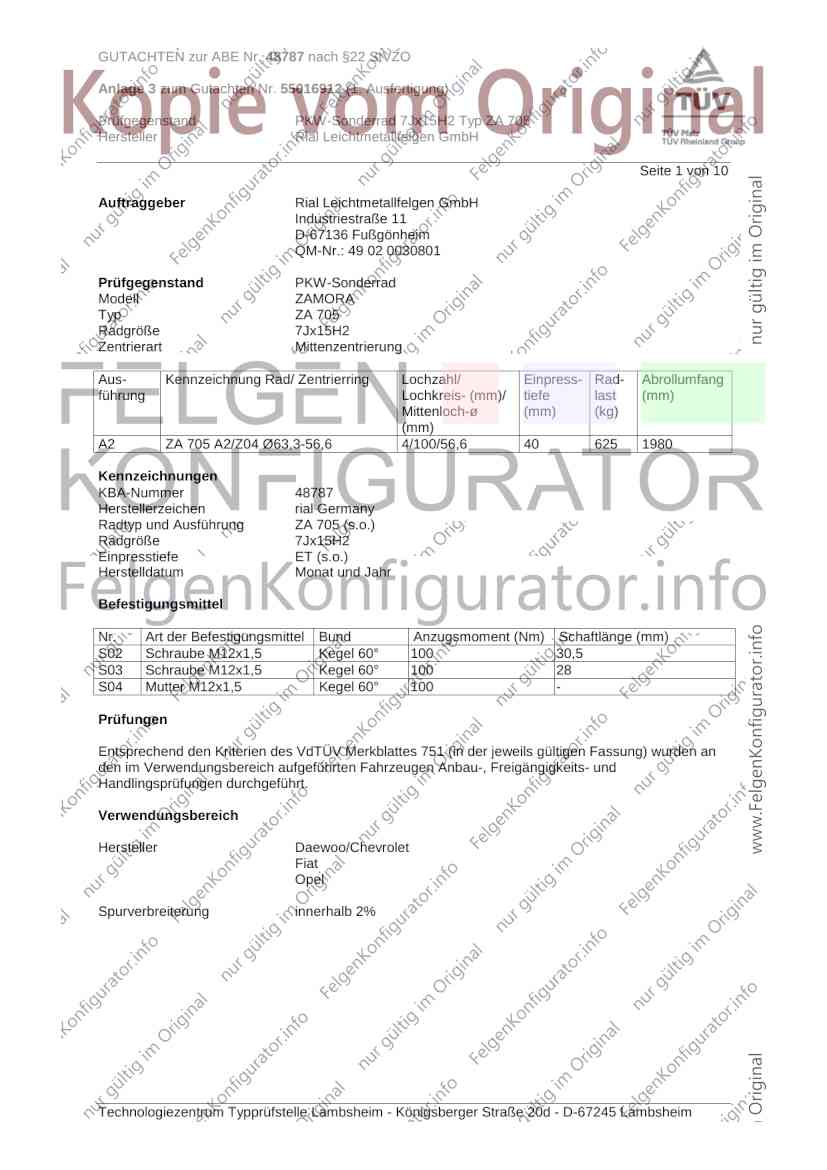

GUTACHTEN zur ABE Nr. 48787 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55016912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ ZA 705
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 10
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell ZAMORA
Typ ZA 705
Radgröße 7Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
A2 ZA 705 A2/Z04 Ø63,3-56,6 4/100/56,6 40 625 1980
Kennzeichnungen
KBA-Nummer 48787
Herstellerzeichen rial Germany
Radtyp und Ausführung ZA 705 (s.o.)
Radgröße 7Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 100 30,5
S03 Schraube M12x1,5 Kegel 60° 100 28
S04 Mutter M12x1,5 Kegel 60° 100 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daewoo/Chevrolet
Fiat
Opel
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48787 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55016912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ ZA 705
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 10

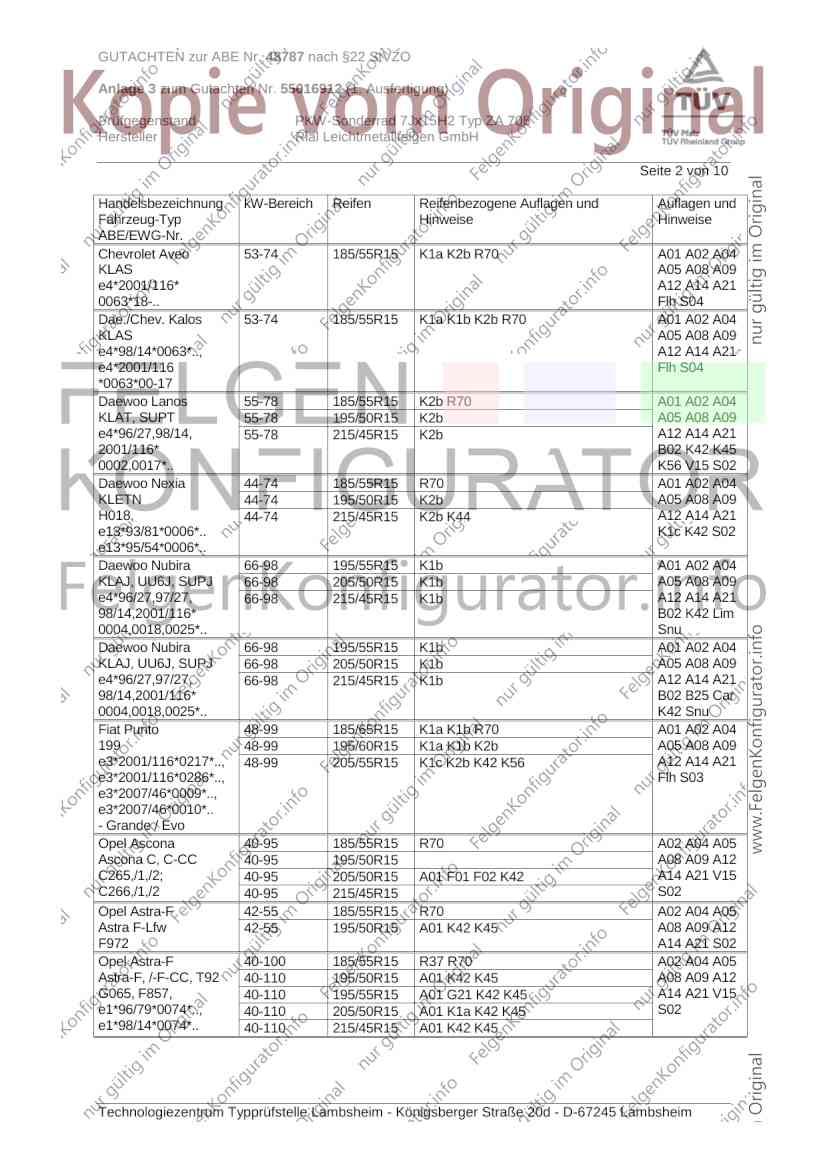

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chevrolet Aveo 53-74 185/55R15 K1a K2b R70 A01 A02 A04
KLAS A05 A08 A09
e4*2001/116* A12 A14 A21
0063*18-.. Flh S04
Dae./Chev. Kalos 53-74 185/55R15 K1a K1b K2b R70 A01 A02 A04
KLAS A05 A08 A09
e4*98/14*0063*.., A12 A14 A21
e4*2001/116 Flh S04
*0063*00-17
Daewoo Lanos 55-78 185/55R15 K2b R70 A01 A02 A04
KLAT, SUPT 55-78 195/50R15 K2b A05 A08 A09
e4*96/27,98/14, 55-78 215/45R15 K2b A12 A14 A21
2001/116* B02 K42 K45
0002,0017*.. K56 V15 S02
Daewoo Nexia 44-74 185/55R15 R70 A01 A02 A04
KLETN 44-74 195/50R15 K2b A05 A08 A09
H018, 44-74 215/45R15 K2b K44 A12 A14 A21
e13*93/81*0006*.. K1c K42 S02
e13*95/54*0006*..
Daewoo Nubira 66-98 195/55R15 K1b A01 A02 A04
KLAJ, UU6J, SUPJ 66-98 205/50R15 K1b A05 A08 A09
e4*96/27,97/27, 66-98 215/45R15 K1b A12 A14 A21
98/14,2001/116* B02 K42 Lim
0004,0018,0025*.. Snu
Daewoo Nubira 66-98 195/55R15 K1b A01 A02 A04
KLAJ, UU6J, SUPJ 66-98 205/50R15 K1b A05 A08 A09
e4*96/27,97/27, 66-98 215/45R15 K1b A12 A14 A21
98/14,2001/116* B02 B25 Car
0004,0018,0025*.. K42 Snu
Fiat Punto 48-99 185/65R15 K1a K1b R70 A01 A02 A04
199 48-99 195/60R15 K1a K1b K2b A05 A08 A09
e3*2001/116*0217*.., 48-99 205/55R15 K1c K2b K42 K56 A12 A14 A21
e3*2001/116*0286*.., Flh S03
e3*2007/46*0009*..,
e3*2007/46*0010*..
- Grande / Evo
Opel Ascona 40-95 185/55R15 R70 A02 A04 A05
Ascona C, C-CC 40-95 195/50R15 A08 A09 A12
C265,/1,/2; 40-95 205/50R15 A01 F01 F02 K42 A14 A21 V15
C266,/1,/2 40-95 215/45R15 S02
Opel Astra-F 42-55 185/55R15 R70 A02 A04 A05
Astra F-Lfw 42-55 195/50R15 A01 K42 K45 A08 A09 A12
F972 A14 A21 S02
Opel Astra-F 40-100 185/55R15 R37 R70 A02 A04 A05
Astra-F, /-F-CC, T92 40-110 195/50R15 A01 K42 K45 A08 A09 A12
G065, F857, 40-110 195/55R15 A01 G21 K42 K45 A14 A21 V15
e1*96/79*0074*.., 40-110 205/50R15 A01 K1a K42 K45 S02
e1*98/14*0074*.. 40-110 215/45R15 A01 K42 K45
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48787 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55016912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ ZA 705
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra-F Cabriolet 52-85 185/55R15 R37 R70 A02 A04 A05
A. F-Cabr.,T92/Conv 52-85 195/50R15 A01 K42 K45 A08 A09 A12
G372, 52-85 195/55R15 A01 K42 K45 A14 A21 V15
e1*96/79*0076*.. 52-85 205/50R15 A01 K1a K42 K45 S02
52-85 215/45R15 A01 K42 K45
Opel Astra-F Caravan 40-100 185/55R15 R37 R70 A02 A04 A05
A. F-Car., T92/Kom. 40-110 195/50R15 A01 K42 K45 A08 A09 A12
F854, 40-110 195/55R15 A01 G21 K42 K45 A14 A21 V15
e1*96/79*0075*.., 40-110 215/45R15 A01 K42 K45 S02
e1*98/14*0075*..
Opel Astra-G 48 185/55R15 K56 R37 R70 T81 A01 A02 A04
T98, T98/NB, T98V 48 195/55R15 K56 T84 A05 A08 A09
e1*97/27,98/14* 48-92 185/65R15 K56 M+S R09 R70 A12 A14 A21
0086,0092,0101*.. 48-92 185/65R15 K56 R09 R70 Flh Sth V15
48-92 195/60R15 K56 S02
48-92 205/50R15 K1a K2b K42 K56
48-92 205/55R15 K1a K2b K42 K56
48-92 215/50R15 K1c K2c K42 K56
48-92 215/55R15 K1c K2c K42 K56
48-92 225/50R15 K1c K2c K42 K56
Opel Astra-G 74-92 185/65R15 K56 M+S R70 A01 A02 A04
T98C 74-92 195/60R15 K56 T86 T87 A05 A08 A09
e1*98/14*0132*.. 74-92 205/55R15 K1c K2b K42 K45 K56 A12 A14 A21
- Coupé, Cabrio 74-92 215/50R15 K1c K2b K42 K45 K56 B03 Cbo Cpe
74-92 225/50R15 K1c K2b K41 K42 K44 K45 K56 V15 S02
Opel Astra-G Caravan 48 185/55R15 R37 R70 A02 A04 A05
T98/Kombi, T98V 48 195/55R15 A08 A09 A12
e1*97/27, 48-92 185/65R15 M+S R09 R70 A14 A21 Car
98/14*0087*.., 48-92 185/65R15 R09 R70 V15 S02
e1*97/27*0092*.. 48-92 195/60R15
48-92 205/50R15 A01 K1c K2c K42
48-92 205/55R15 A01 K1c K2c K42
48-92 215/50R15 A01 K1c K2c K42
48-92 215/55R15 A01 K1c K2c K42
48-92 225/50R15 A01 K1c K2c K42
Opel Astra-H 55-92 185/65R15 A11 R37 R70 A02 A04 A05
A-H 55-92 195/60R15 A11 R37 A08 A09 A14
e1*2001/116*0261*..; 55-92 195/65R15 A11 A21 B03 Flh
e1*2007/46*0344*.. 55-92 205/60R15 A12 V15 S02
55-92 215/60R15 A12
55-92 225/55R15 A01 A12 K2b K44
Opel Astra-H Caravan 55-92 195/60R15 A11 R37 A02 A04 A05
A-H/SW -/Van 55-92 195/65R15 A11 A08 A09 A14
e1*2001/116*0293*..; 55-92 205/60R15 A12 A21 B03 Car
e1*2007/46*0341*..; 55-92 215/60R15 A12 V15 S02
e1*2007/46*0576*.. 55-92 225/55R15 A01 A12 K2b K44
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48787 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55016912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ ZA 705
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra-H GTC 55-92 185/65R15 A11 R37 R70 A02 A04 A05
A-H/C 55-92 195/60R15 A11 R37 A08 A09 A14
e4*2001/116*0094*.. 55-92 195/65R15 A11 A21 B03 Cpe
55-92 205/60R15 A12 V15 S02
55-92 215/60R15 A12
55-92 225/55R15 A01 A12 K2b K44
Opel Calibra 85-110 195/50R15 A02 A04 A05
Calibra A 85-110 195/55R15 A08 A09 A12
F406 85-110 195/60R15 A14 A21 V15
85-110 205/50R15 S02
85-110 205/55R15 A01 K42
85-110 215/45R15
85-110 225/50R15 A01 K2b K42 K44 R03
Opel Corsa-A 33-74 195/45R15 A01 A02 A04
Corsa A-CC A05 A08 A09
C961,/1,/2,/3 A12 A14 A21
F01 F02 K1c
K2b K42 S02
Opel Corsa-B 33-80 195/45R15 K1c K2b K42 A01 A02 A04
Corsa B, S93 A05 A08 A09
G290, A12 A14 A21
e1*96/27,98/14* F01 F02 K45
0053*.. Z70 S02
Opel Corsa-C 43-92 185/55R15 R70 A01 A02 A04
Corsa-C 43-92 195/50R15 K2b A05 A08 A09
e1*98/14*0148*.. 43-92 205/45R15 K1b K2b T79 T81 A12 A14 A21
43-92 205/50R15 K14 K1c K2b K41 K42 K44 K56 K42 V15 S02
43-92 215/45R15 K1c K2b K56
Opel Corsa-D 44-74 185/60R15 M+S R70 A02 A04 A05
S-D, S-D/Van 44-74 185/65R15 R37 R70 A08 A09 A12
e1*2001/116*0379*..; 44-74 195/60R15 A14 A21 Flh
e1*2007/46*0505*.. 44-74 205/55R15 A01 K2b S02
44-74 205/60R15
Opel Kadett-E 40-74 185/55R15 R70 A01 A02 A04
Kadett E Lfw. 40-74 195/50R15 K1a A05 A08 A09
D 591, /1, /2 40-74 205/45R15 K1a A12 A14 A21
K42 K44 S02
Opel Kadett-E 40-115 185/55R15 R70 A01 A02 A04
Kadett E-CC, E 40-115 195/50R15 K1a A05 A08 A09
D559, /1, /2; 40-115 205/45R15 K1a A12 A14 A21
E023, /1, /2 40-115 215/45R15 K1a K42 K44 V15
S02
Opel Kadett-E 55-85 185/55R15 R70 A01 A02 A04
Kadett E-Cabrio 55-85 195/50R15 K1a A05 A08 A09
E388, /1 55-85 205/45R15 K1a A12 A14 A21
55-85 215/45R15 K1a K42 K44 V15
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48787 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55016912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ ZA 705
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Kadett-E 40-85 185/55R15 R70 A01 A02 A04
Kadett E-Caravan 40-85 195/50R15 K1a A05 A08 A09
D560, /1, /2 40-85 205/45R15 K1a A12 A14 A21
K42 K44 S02
Opel Meriva-A 51-92 185/60R15 R70 T84 T88 A02 A04 A05
X01Monocab 51-92 195/55R15 A01 K2b T84 T85 T89 A08 A09 A12
e1*2001/116*0215*.. 51-92 195/60R15 A01 K2b A14 A21 V15
51-92 205/50R15 A01 K1a K1b K2b K46 K56 T85 T86 S02
51-92 205/55R15 A01 K1a K1b K2b K46 K56
Opel Tigra-A 66-78 185/55R15 R70 A01 A02 A04
S93 Coupe 66-78 195/45R15 A05 A08 A09
e1*93/81, 95/54, 66-78 195/50R15 K42 A12 A14 A21
98/14*0014*.. 66-78 205/45R15 K1a K2b S02
66-78 215/45R15 K42
Opel Tigra-B 51,66,92 185/55R15 R37 R70 A02 A04 A05
X-C/Roadster 51,66,92 185/60R15 R70 A08 A09 A12
e11*2001/116*0227*. 51,66,92 195/50R15 A14 A21 B03
51,66,92 195/55R15 V15 S02
51,66,92 205/50R15 A01 K2b K42
Opel Vectra-A 110 225/50R15 A01 K2c K42 R03 A02 A04 A05
Vectra A-X 55-100 195/50R15 A01 G01 A08 A09 A12
E951, /1 55-100 195/55R15 A14 A21 V15
55-100 205/50R15 A01 K42 S02
55-110 195/60R15
55-110 205/55R15 A01 K2b K42
Opel Vectra-A 42-110 185/55R15 R70 A02 A04 A05
Vectra-A, -A-CC 42-110 195/50R15 A01 G01 A08 A09 A12
E947, /1; E948, /1 42-110 195/55R15 A14 A21 V15
42-110 195/60R15 S02
42-110 205/50R15 A01 K42
42-110 205/55R15 A01 K2b K42
42-110 215/45R15 A01 K42
Opel Vectra-B 55-85 185/55R15 R70 T81 A02 A04 A05
J96 55-85 195/55R15 A08 A09 A12
e1*93/81, 95/54, 55-85 205/50R15 A01 K42 K56 A14 A21 V15
98/14*0030*.. 55-85 215/50R15 A01 K1a K2b K42 K45 K56 S02
60-85 185/65R15 R70
60-85 195/60R15
60-85 195/65R15
60-85 205/55R15 A01 K42 K56
60-85 205/60R15 A01 K42 K56
60-85 225/50R15 A01 K1a K2b K42 K45 K56
Opel Vectra-B 55-85 195/60R15 A02 A04 A05
Caravan 55-85 205/55R15 A01 K42 K56 A08 A09 A12
J96/Kombi 55-85 215/50R15 A01 K1a K2b K42 K45 K56 A14 A21 V15
e1*95/54, 55-85 225/50R15 A01 K1a K2b K42 K45 K56 S02
98/14*0044*.. 60-85 185/65R15 R37 R70
60-85 195/65R15
60-85 205/60R15 A01 K42 K56
60-85 225/55R15 A01 K1a K2b K42 K45 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48787 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55016912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ ZA 705
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 10
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48787 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55016912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ ZA 705
Hersteller Rial Leichtmetallfelgen GmbH
Seite 7 von 10
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F01 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 1.
F02 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G21 Ist die Reifengröße 195/60R14 oder 195/55R15 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48787 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55016912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ ZA 705
Hersteller Rial Leichtmetallfelgen GmbH
Seite 8 von 10

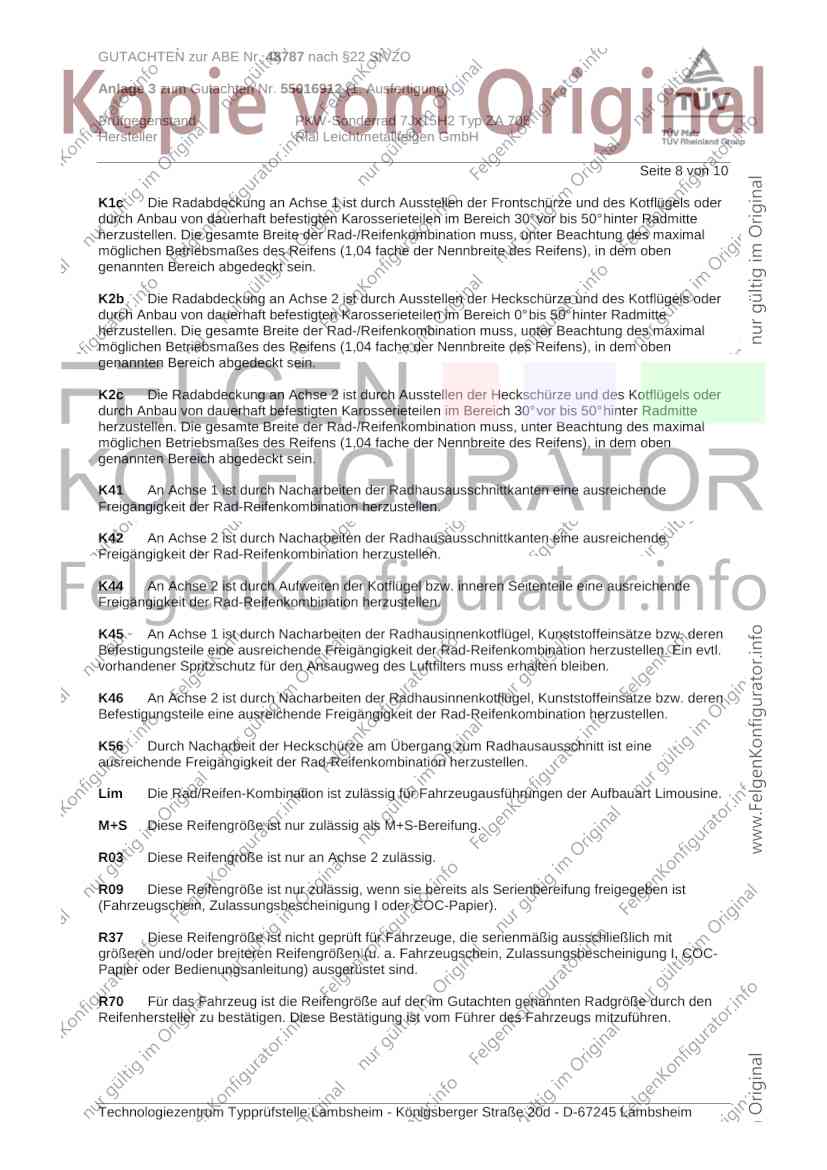

K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48787 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55016912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ ZA 705
Hersteller Rial Leichtmetallfelgen GmbH
Seite 9 von 10

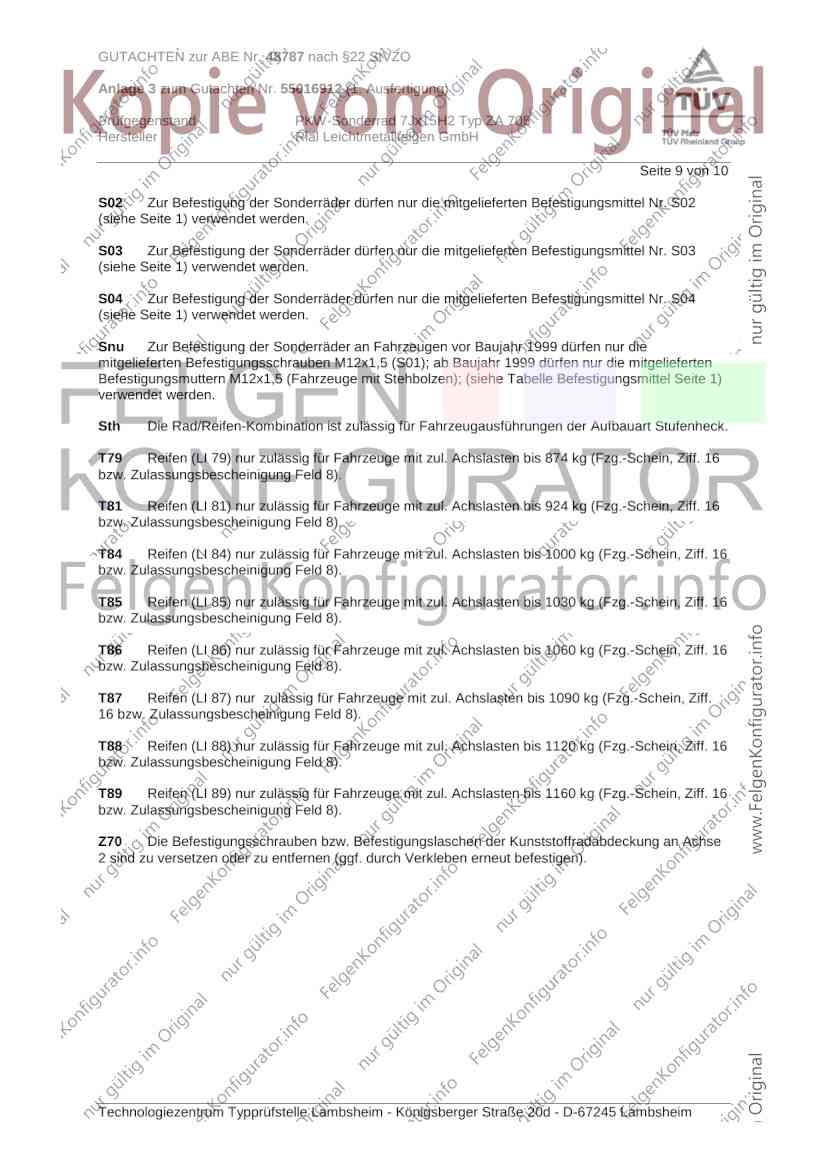

S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Snu Zur Befestigung der Sonderräder an Fahrzeugen vor Baujahr 1999 dürfen nur die
mitgelieferten Befestigungsschrauben M12x1,5 (S01); ab Baujahr 1999 dürfen nur die mitgelieferten
Befestigungsmuttern M12x1,5 (Fahrzeuge mit Stehbolzen); (siehe Tabelle Befestigungsmittel Seite 1)
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Z70 Die Befestigungsschrauben bzw. Befestigungslaschen der Kunststoffradabdeckung an Achse
2 sind zu versetzen oder zu entfernen (ggf. durch Verkleben erneut befestigen).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48787 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55016912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ ZA 705
Hersteller Rial Leichtmetallfelgen GmbH
Seite 10 von 10

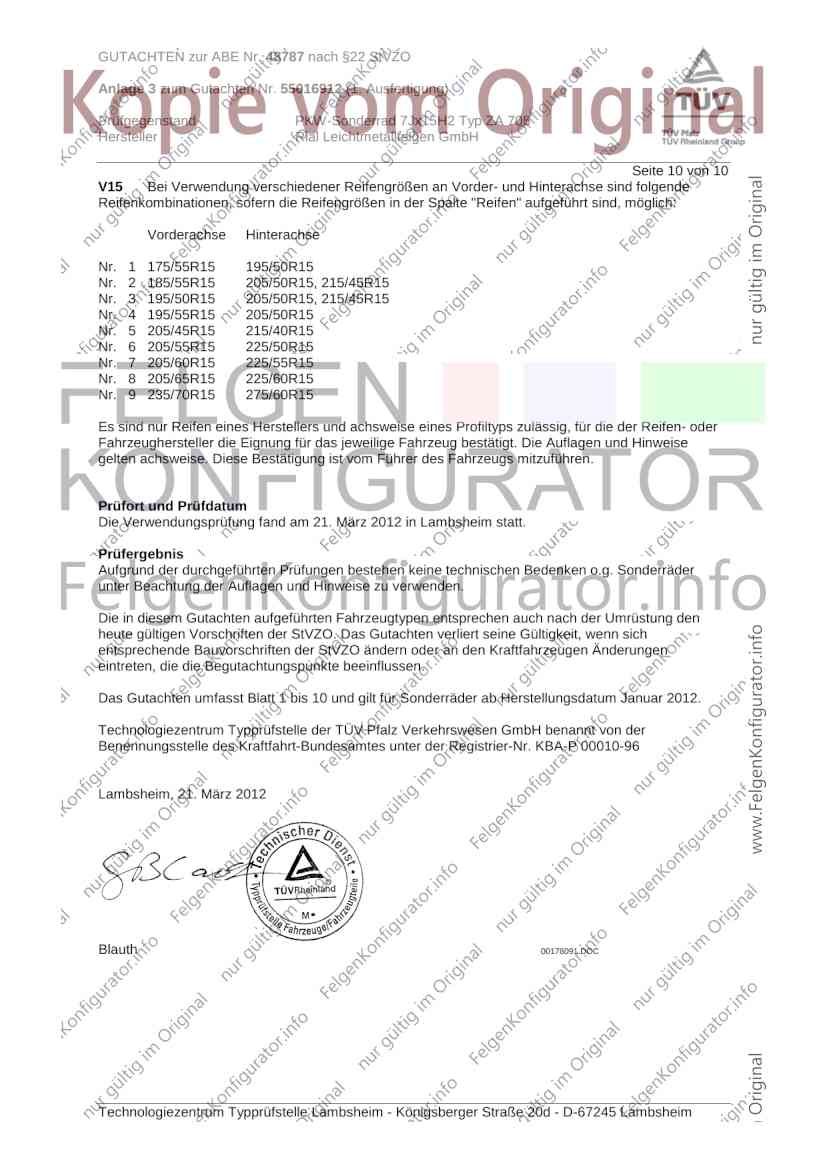

V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 195/55R15 205/50R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. März 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Januar 2012.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 21. März 2012
Blauth 00178091.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
