GUTACHTEN zur ABE Nr. 48654 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55088111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19205
Hersteller O.Z. Spa
Seite 1 von 10
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW24
Typ 19205
Radgröße 6,5 J x 15 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
500 19205 500 / Ø63,3-56,6 4/100/56,6 37 605 1950
Kennzeichnungen
KBA-Nummer 48654
Herstellerzeichen OZ
Radtyp und Ausführung 19205 500
Radgröße 6,5 J x 15 H2
Einpresstiefe ET 37
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 100 -
S03 Schraube M12x1,5 Kegel 60° 100 26
S04 Schraube M12x1,5 Kegel 60° 110 26
S05 Schraube M12x1,5 Kegel 60° 100 24
S06 Mutter M12x1,5 Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chevrolet/Daewoo(GM) /GM Korea
Fiat
Opel
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48654 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55088111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19205
Hersteller O.Z. Spa
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chevrolet Aveo 51, 63, 74 185/65R15 A91 A02 A04 A05
KL1T 51, 63, 74 195/60R15 A91 A08 A09 A14
e4*2007/46*0270*.. 51, 63, 74 195/65R15 A91 A21 Flh Lim
51, 63, 74 205/60R15 A90 S06
51, 63, 74 215/60R15 A01 A12 K2b K4h
Chevrolet Aveo 53-74 185/55R15 K1a K2b A01 A02 A04
KLAS 53-74 195/50R15 K1a K1b K2b A05 A08 A09
e4*2001/116* A12 A14 A21
0063*18-.. Flh S02
Chevrolet Spark 50, 60 195/45R15 K1c K2b K3i K5d K6i K8e A01 A02 A04
KL1M A05 A08 A09
e4*2007/46*0129*.. A12 A14 A21
- incl. Facelift 2013 Flh S02
Dae./Chev. Kalos 53-74 185/55R15 K1a K1b K2b A01 A02 A04
KLAS 53-74 195/50R15 K1a K1b K2b A05 A08 A09
e4*98/14*0063*.., A12 A14 A21
e4*2001/116 Flh Lim S02
*0063*00-17
Daewoo Lanos 55-78 185/55R15 K2b A01 A02 A04
KLAT, SUPT 55-78 195/50R15 K2b A05 A08 A09
e4*96/27,98/14, 55-78 215/45R15 K2b L02 R70 A12 A14 A21
2001/116* B02 K42 K45
0002,0017*.. K56 S03
Daewoo Nubira 66-98 195/50R15 K1b T82 T84 A01 A02 A04
KLAJ, UU6J, SUPJ 66-98 195/55R15 K1b A05 A08 A09
e4*96/27,97/27, 66-98 205/50R15 K1b A12 A14 A21
98/14,2001/116* 66-98 215/45R15 K1b R70 B02 K42 K56
0004,0018,0025*.. Snu
Fiat Punto 48-57 175/65R15 R09 R70 A02 A04 A05
199 48-57 185/60R15 A01 K1a K1b R37 A08 A09 A12
e3*2001/116*0217*.., 48-99 185/65R15 A01 K1a K1b A14 A21 Flh
e3*2001/116*0286*.., 48-99 195/60R15 A01 K1c K2b S05
e3*2007/46*0009*.., 48-99 205/55R15 A01 K1c K2b K42 K56
e3*2007/46*0010*..
- Grande / Evo
Opel Adam 51,64,74 185/60R15 A33 A02 A04 A05
S-D 51,64,74 185/65R15 A33 A08 A09 A14
e1*2001/116* 51,64,74 195/60R15 A91 A21 A58 V15
0379*22-.. 51,64,74 205/55R15 A12 Y84 S04
51,64,74 205/60R15 A12
51,64,74 225/50R15 A01 A12 K2b K4h K8h
51,64,74 225/55R15 A01 A12 K2b K4h K8h
Opel Astra-F 42-55 185/55R15 A01 A02 A04
Astra F-Lfw 42-55 195/50R15 K45 K46 A05 A08 A09
F972 A12 A14 A21
K1a K42 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48654 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55088111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19205
Hersteller O.Z. Spa

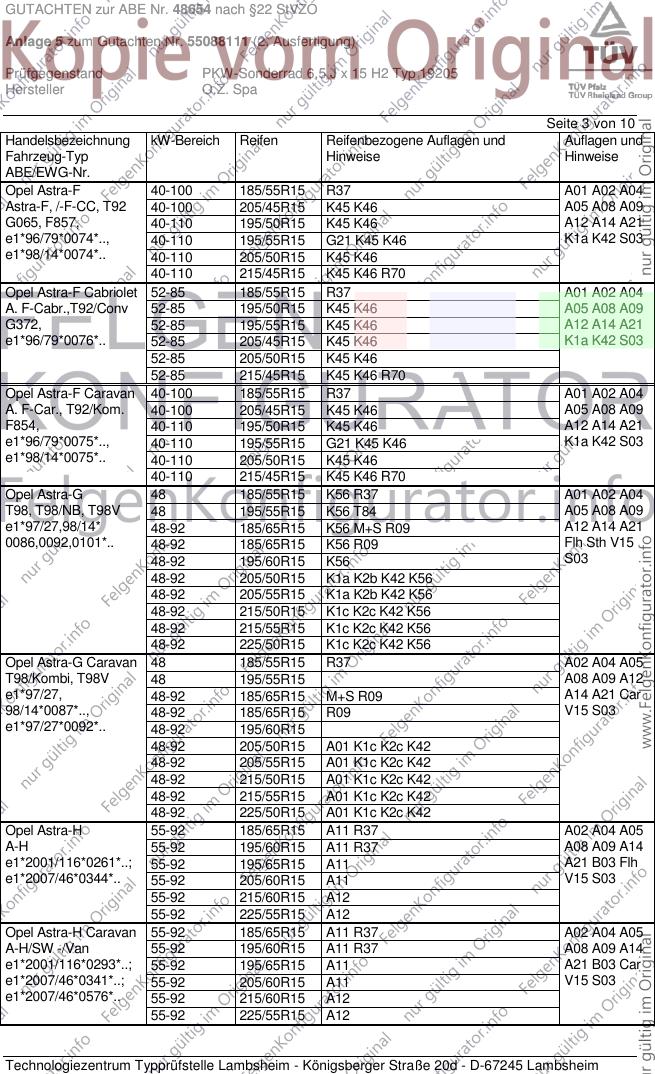

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra-F 40-100 185/55R15 R37 A01 A02 A04
Astra-F, /-F-CC, T92 40-100 205/45R15 K45 K46 A05 A08 A09
G065, F857, 40-110 195/50R15 K45 K46 A12 A14 A21
e1*96/79*0074*.., 40-110 195/55R15 G21 K45 K46 K1a K42 S03
e1*98/14*0074*.. 40-110 205/50R15 K45 K46
40-110 215/45R15 K45 K46 R70
Opel Astra-F Cabriolet 52-85 185/55R15 R37 A01 A02 A04
A. F-Cabr.,T92/Conv 52-85 195/50R15 K45 K46 A05 A08 A09
G372, 52-85 195/55R15 K45 K46 A12 A14 A21
e1*96/79*0076*.. 52-85 205/45R15 K45 K46 K1a K42 S03
52-85 205/50R15 K45 K46
52-85 215/45R15 K45 K46 R70
Opel Astra-F Caravan 40-100 185/55R15 R37 A01 A02 A04
A. F-Car., T92/Kom. 40-100 205/45R15 K45 K46 A05 A08 A09
F854, 40-110 195/50R15 K45 K46 A12 A14 A21
e1*96/79*0075*.., 40-110 195/55R15 G21 K45 K46 K1a K42 S03
e1*98/14*0075*.. 40-110 205/50R15 K45 K46
40-110 215/45R15 K45 K46 R70
Opel Astra-G 48 185/55R15 K56 R37 A01 A02 A04
T98, T98/NB, T98V 48 195/55R15 K56 T84 A05 A08 A09
e1*97/27,98/14* 48-92 185/65R15 K56 M+S R09 A12 A14 A21
0086,0092,0101*.. 48-92 185/65R15 K56 R09 Flh Sth V15
48-92 195/60R15 K56 S03
48-92 205/50R15 K1a K2b K42 K56
48-92 205/55R15 K1a K2b K42 K56
48-92 215/50R15 K1c K2c K42 K56
48-92 215/55R15 K1c K2c K42 K56
48-92 225/50R15 K1c K2c K42 K56
Opel Astra-G Caravan 48 185/55R15 R37 A02 A04 A05
T98/Kombi, T98V 48 195/55R15 A08 A09 A12
e1*97/27, 48-92 185/65R15 M+S R09 A14 A21 Car
98/14*0087*.., 48-92 185/65R15 R09 V15 S03
e1*97/27*0092*.. 48-92 195/60R15
48-92 205/50R15 A01 K1c K2c K42
48-92 205/55R15 A01 K1c K2c K42
48-92 215/50R15 A01 K1c K2c K42
48-92 215/55R15 A01 K1c K2c K42
48-92 225/50R15 A01 K1c K2c K42
Opel Astra-H 55-92 185/65R15 A11 R37 A02 A04 A05
A-H 55-92 195/60R15 A11 R37 A08 A09 A14
e1*2001/116*0261*..; 55-92 195/65R15 A11 A21 B03 Flh
e1*2007/46*0344*.. 55-92 205/60R15 A11 V15 S03
55-92 215/60R15 A12
55-92 225/55R15 A12
Opel Astra-H Caravan 55-92 185/65R15 A11 R37 A02 A04 A05
A-H/SW -/Van 55-92 195/60R15 A11 R37 A08 A09 A14
e1*2001/116*0293*..; 55-92 195/65R15 A11 A21 B03 Car
e1*2007/46*0341*..; 55-92 205/60R15 A11 V15 S03
e1*2007/46*0576*.. 55-92 215/60R15 A12
55-92 225/55R15 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48654 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55088111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19205
Hersteller O.Z. Spa

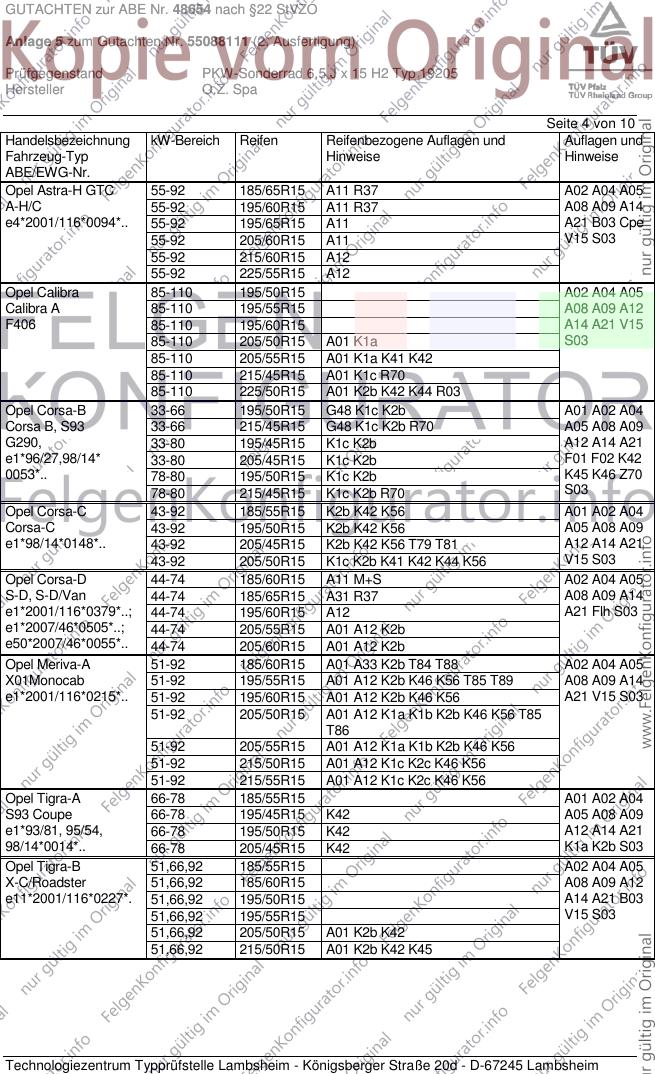

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra-H GTC 55-92 185/65R15 A11 R37 A02 A04 A05
A-H/C 55-92 195/60R15 A11 R37 A08 A09 A14
e4*2001/116*0094*.. 55-92 195/65R15 A11 A21 B03 Cpe
55-92 205/60R15 A11 V15 S03
55-92 215/60R15 A12
55-92 225/55R15 A12
Opel Calibra 85-110 195/50R15 A02 A04 A05
Calibra A 85-110 195/55R15 A08 A09 A12
F406 85-110 195/60R15 A14 A21 V15
85-110 205/50R15 A01 K1a S03
85-110 205/55R15 A01 K1a K41 K42
85-110 215/45R15 A01 K1c R70
85-110 225/50R15 A01 K2b K42 K44 R03
Opel Corsa-B 33-66 195/50R15 G48 K1c K2b A01 A02 A04
Corsa B, S93 33-66 215/45R15 G48 K1c K2b R70 A05 A08 A09
G290, 33-80 195/45R15 K1c K2b A12 A14 A21
e1*96/27,98/14* 33-80 205/45R15 K1c K2b F01 F02 K42
0053*.. 78-80 195/50R15 K1c K2b K45 K46 Z70
78-80 215/45R15 K1c K2b R70 S03
Opel Corsa-C 43-92 185/55R15 K2b K42 K56 A01 A02 A04
Corsa-C 43-92 195/50R15 K2b K42 K56 A05 A08 A09
e1*98/14*0148*.. 43-92 205/45R15 K2b K42 K56 T79 T81 A12 A14 A21
43-92 205/50R15 K1c K2b K41 K42 K44 K56 V15 S03
Opel Corsa-D 44-74 185/60R15 A11 M+S A02 A04 A05
S-D, S-D/Van 44-74 185/65R15 A31 R37 A08 A09 A14
e1*2001/116*0379*..; 44-74 195/60R15 A12 A21 Flh S03
e1*2007/46*0505*..; 44-74 205/55R15 A01 A12 K2b
e50*2007/46*0055*.. 44-74 205/60R15 A01 A12 K2b
Opel Meriva-A 51-92 185/60R15 A01 A33 K2b T84 T88 A02 A04 A05
X01Monocab 51-92 195/55R15 A01 A12 K2b K46 K56 T85 T89 A08 A09 A14
e1*2001/116*0215*.. 51-92 195/60R15 A01 A12 K2b K46 K56 A21 V15 S03
51-92 205/50R15 A01 A12 K1a K1b K2b K46 K56 T85
T86
51-92 205/55R15 A01 A12 K1a K1b K2b K46 K56
51-92 215/50R15 A01 A12 K1c K2c K46 K56
51-92 215/55R15 A01 A12 K1c K2c K46 K56
Opel Tigra-A 66-78 185/55R15 A01 A02 A04
S93 Coupe 66-78 195/45R15 K42 A05 A08 A09
e1*93/81, 95/54, 66-78 195/50R15 K42 A12 A14 A21
98/14*0014*.. 66-78 205/45R15 K42 K1a K2b S03
Opel Tigra-B 51,66,92 185/55R15 A02 A04 A05
X-C/Roadster 51,66,92 185/60R15 A08 A09 A12
e11*2001/116*0227*. 51,66,92 195/50R15 A14 A21 B03
51,66,92 195/55R15 V15 S03
51,66,92 205/50R15 A01 K2b K42
51,66,92 215/50R15 A01 K2b K42 K45
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48654 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55088111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19205
Hersteller O.Z. Spa

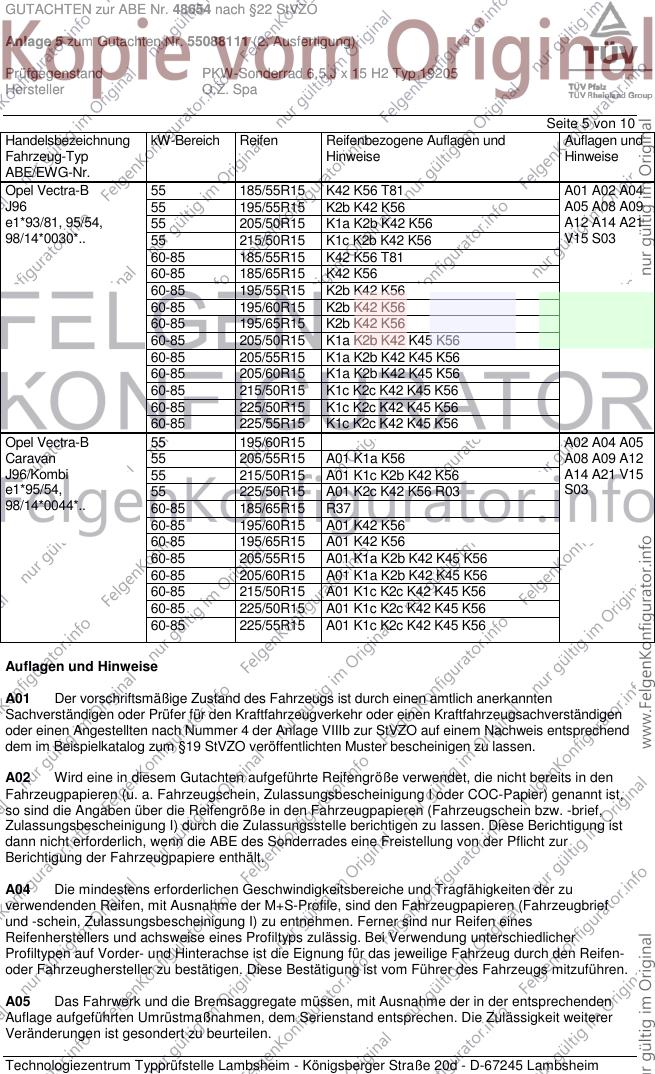

Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Vectra-B 55 185/55R15 K42 K56 T81 A01 A02 A04
J96 55 195/55R15 K2b K42 K56 A05 A08 A09
e1*93/81, 95/54, 55 205/50R15 K1a K2b K42 K56 A12 A14 A21
98/14*0030*.. 55 215/50R15 K1c K2b K42 K56 V15 S03
60-85 185/55R15 K42 K56 T81
60-85 185/65R15 K42 K56
60-85 195/55R15 K2b K42 K56
60-85 195/60R15 K2b K42 K56
60-85 195/65R15 K2b K42 K56
60-85 205/50R15 K1a K2b K42 K45 K56
60-85 205/55R15 K1a K2b K42 K45 K56
60-85 205/60R15 K1a K2b K42 K45 K56
60-85 215/50R15 K1c K2c K42 K45 K56
60-85 225/50R15 K1c K2c K42 K45 K56
60-85 225/55R15 K1c K2c K42 K45 K56
Opel Vectra-B 55 195/60R15 A02 A04 A05
Caravan 55 205/55R15 A01 K1a K56 A08 A09 A12
J96/Kombi 55 215/50R15 A01 K1c K2b K42 K56 A14 A21 V15
e1*95/54, 55 225/50R15 A01 K2c K42 K56 R03 S03
98/14*0044*.. 60-85 185/65R15 R37
60-85 195/60R15 A01 K42 K56
60-85 195/65R15 A01 K42 K56
60-85 205/55R15 A01 K1a K2b K42 K45 K56
60-85 205/60R15 A01 K1a K2b K42 K45 K56
60-85 215/50R15 A01 K1c K2c K42 K45 K56
60-85 225/50R15 A01 K1c K2c K42 K45 K56
60-85 225/55R15 A01 K1c K2c K42 K45 K56
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48654 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55088111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19205
Hersteller O.Z. Spa
Seite 6 von 10
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schneeketten
an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung von
außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeugausführungen
mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die Ventile müssen für die
vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich
mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüstet sind
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F01 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 1.
F02 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48654 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55088111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19205
Hersteller O.Z. Spa
Seite 7 von 10
G21 Ist die Reifengröße 195/60R14 oder 195/55R15 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G48 Ist die Reifengröße 185/60R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des
Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48654 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55088111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19205
Hersteller O.Z. Spa

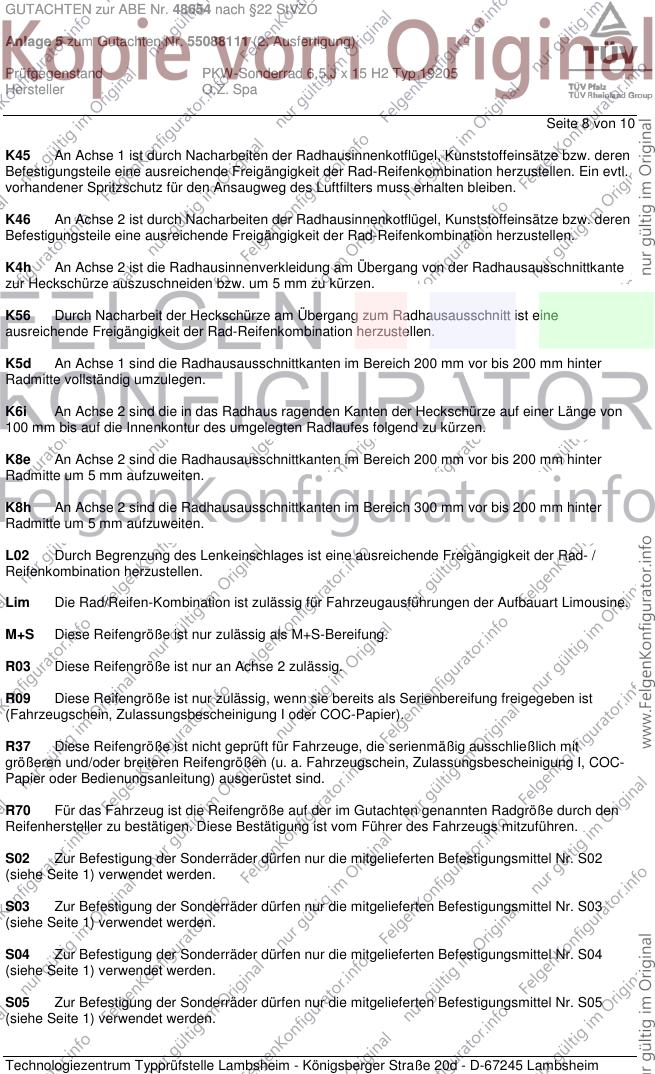

Seite 8 von 10
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48654 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55088111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19205
Hersteller O.Z. Spa

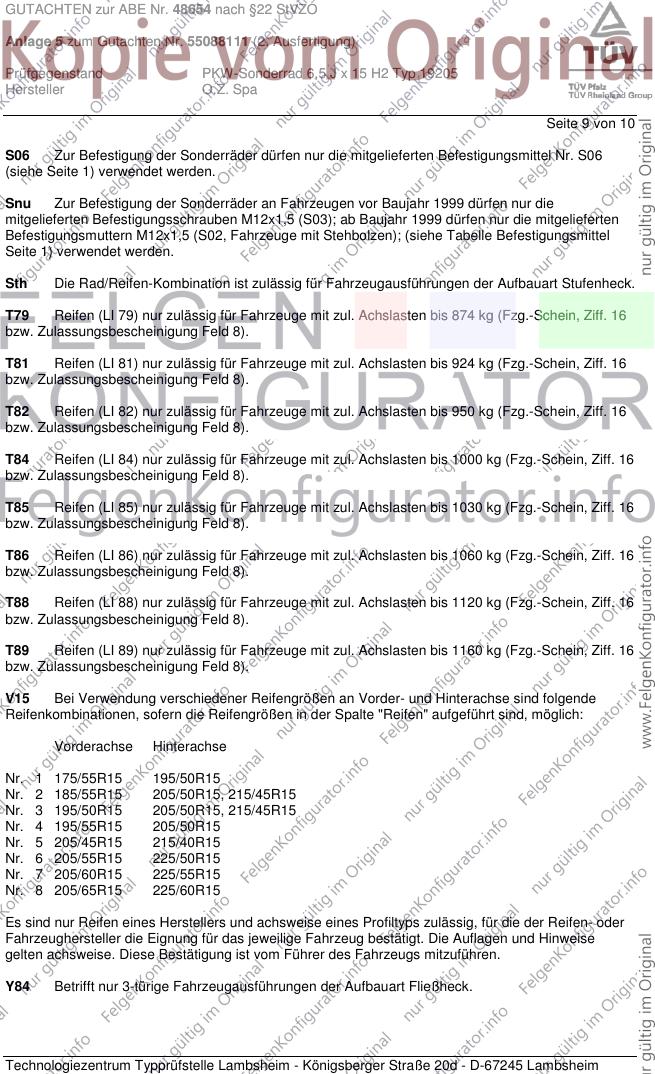

Seite 9 von 10
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Snu Zur Befestigung der Sonderräder an Fahrzeugen vor Baujahr 1999 dürfen nur die
mitgelieferten Befestigungsschrauben M12x1,5 (S03); ab Baujahr 1999 dürfen nur die mitgelieferten
Befestigungsmuttern M12x1,5 (S02, Fahrzeuge mit Stehbolzen); (siehe Tabelle Befestigungsmittel
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 195/55R15 205/50R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48654 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55088111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19205
Hersteller O.Z. Spa
Seite 10 von 10
Z70 Die Befestigungsschrauben bzw. Befestigungslaschen der Kunststoffradabdeckung an Achse
2 sind zu versetzen oder zu entfernen (ggf. durch Verkleben erneut befestigen).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. Juli 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum August 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. Juli 2013
Pohl 00197902.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
