Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48096
Nr. : RA-000591-B0-104
Anlage-Nr. : 5

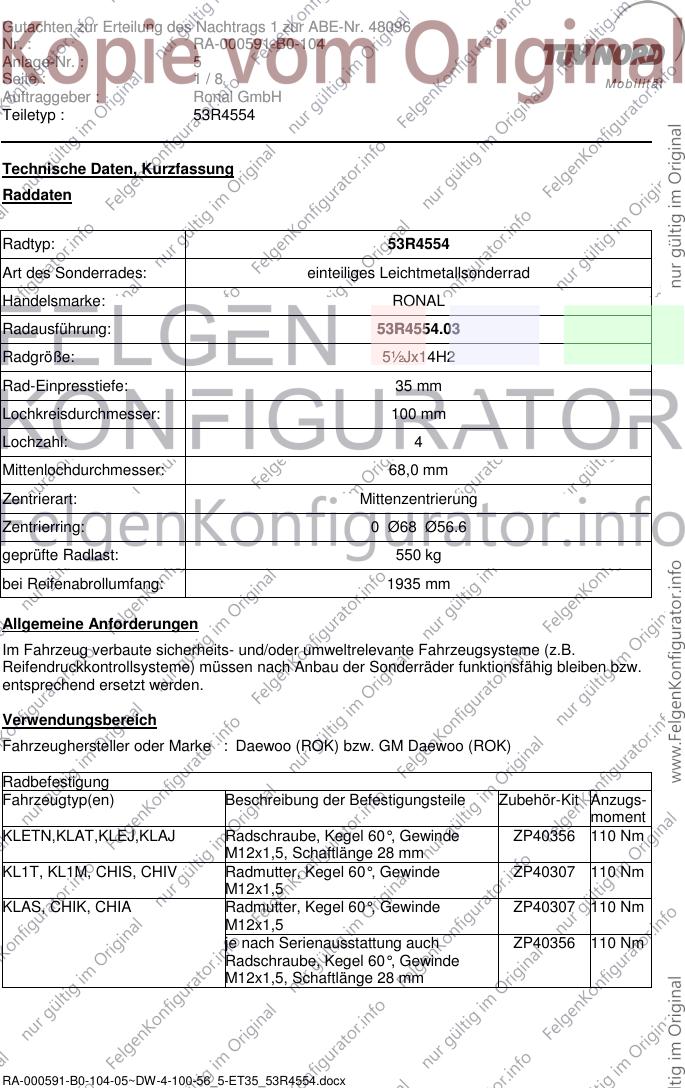

Seite : 1/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R4554
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 53R4554.03
Radgröße: 5½Jx14H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 0 Ø68 Ø56.6
geprüfte Radlast: 550 kg
bei Reifenabrollumfang: 1935 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Daewoo (ROK) bzw. GM Daewoo (ROK)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
KLETN,KLAT,KLEJ,KLAJ Radschraube, Kegel 60°, Gewinde ZP40356 110 Nm
M12x1,5, Schaftlänge 28 mm
KL1T, KL1M, CHIS, CHIV Radmutter, Kegel 60°, Gewinde ZP40307 110 Nm
M12x1,5
KLAS, CHIK, CHIA Radmutter, Kegel 60°, Gewinde ZP40307 110 Nm
M12x1,5
je nach Serienausstattung auch ZP40356 110 Nm
Radschraube, Kegel 60°, Gewinde
M12x1,5, Schaftlänge 28 mm
RA-000591-B0-104-05~DW-4-100-56_5-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48096
Nr. : RA-000591-B0-104
Anlage-Nr. : 5
Seite : 2/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ: KLETN
ABE / EG-Genehmigung: H018; e13*93/81*0006*.., e13*95/54*0006*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
52 bis 74 Daewoo Nexia, 175/65R14 A01) bis A10)
Daewoo Cielo, E41)K15) S04)
Daewoo Racer
185/60R14
K03)K15)K17)
195/55R14
K03)K15)K17)K26)
e13*93/81*0006*06 830/830 4/100/56,5
Typ: KLEJ
ABE / EG-Genehmigung: H019; e13*93/81*0007*.., e13*95/54*0007*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 77 Daewoo Espero 185/65R14 A02) bis A10)
S04)
195/60R14
A01)K17)
e13*93/81*0007*05 860/890 4/100/56,5
Typ: KLAT
ABE / EG-Genehmigung: e4*96/27*0017*.., e4*98/14*0017*.., e4*2001/116*0017*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 78 Daewoo Lanos 175/65R14 A02) bis A10)
E55) S04)
185/60R14
195/55R14
A01)K15)
e42001/116*0017*14E 870/840 4/100/56,5
Typ: KLAJ
ABE / EG-Genehmigung: e4*96/27*0018*.., e4*98/14*0018*.., e4*2001/116*0018*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 98 Daewoo Nubira 185/65R14 A02) bis A10)
195/60R14
A01)K15)
e4*2001/116*0018*17E 950/995 4/100/56,5
RA-000591-B0-104-05~DW-4-100-56_5-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48096
Nr. : RA-000591-B0-104
Anlage-Nr. : 5

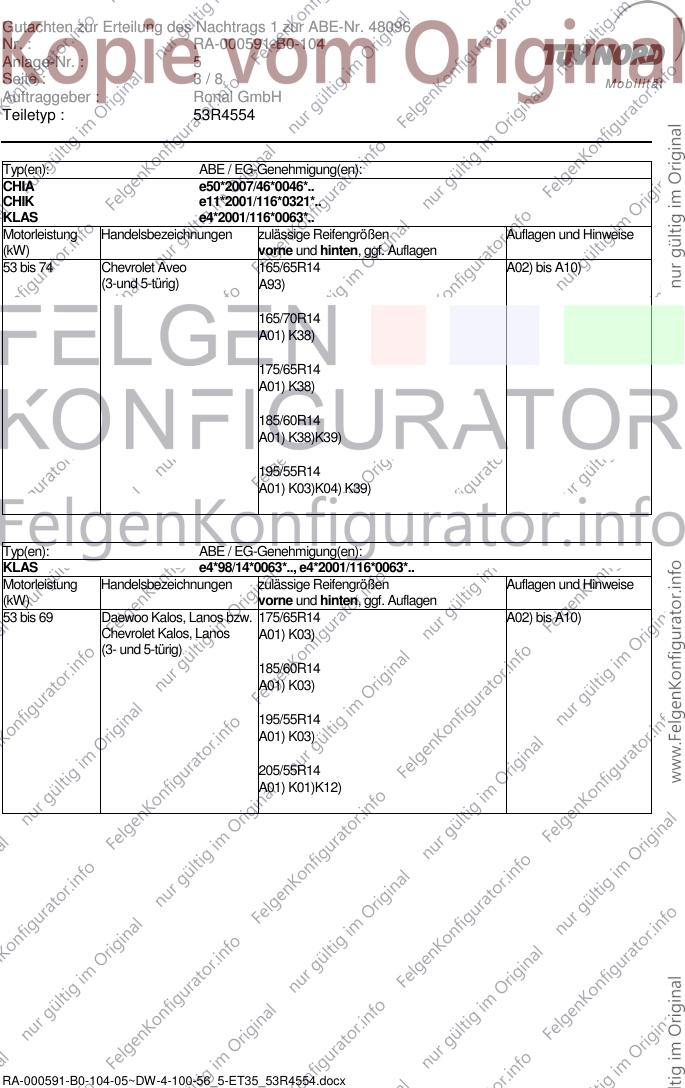

Seite : 3/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ(en): ABE / EG-Genehmigung(en):
CHIA e50*2007/46*0046*..
CHIK e11*2001/116*0321*..
KLAS e4*2001/116*0063*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
53 bis 74 Chevrolet Aveo 165/65R14 A02) bis A10)
(3-und 5-türig) A93)
165/70R14
A01) K38)
175/65R14
A01) K38)
185/60R14
A01) K38)K39)
195/55R14
A01) K03)K04) K39)
Typ(en): ABE / EG-Genehmigung(en):
KLAS e4*98/14*0063*.., e4*2001/116*0063*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
53 bis 69 Daewoo Kalos, Lanos bzw. 175/65R14 A02) bis A10)
Chevrolet Kalos, Lanos A01) K03)
(3- und 5-türig)
185/60R14
A01) K03)
195/55R14
A01) K03)
205/55R14
A01) K01)K12)
RA-000591-B0-104-05~DW-4-100-56_5-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48096
Nr. : RA-000591-B0-104
Anlage-Nr. : 5
Seite : 4/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ(en): ABE / EG-Genehmigung(en):
CHIA e50*2007/46*0046*..
CHIK e11*2001/116*0321*..
KLAS e4*98/14*0063*.., e4*2001/116*0063*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
53 bis 69 Chevrolet Aveo, Wave 175/65R14 A02) bis A10)
(4-türig) A01) K03)
185/60R14
A01) K03)
195/55R14
A01) K03)
205/55R14
A01) K01)K12)
Typ(en): ABE / EG-Genehmigung(en):
CHIS e50*2007/46*0006*..
KL1M e4*2007/46*0129*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 60 Chevrolet Spark, Spark 155/65R14 A02) bis A10)
LPG ww. Matiz
165/65R14
A01) K01)
175/60R14
A01) K01)K04)
175/65R14
A01) K01)K04)
185/55R14
A01) K01)K04)
185/60R14
A01) K01)K04)
195/55R14
A01) K01)K04)
205/50R14
A01) K01)K02) K28)
205/55R14
A01) K01)K02) K27) K28) K42)
RA-000591-B0-104-05~DW-4-100-56_5-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48096
Nr. : RA-000591-B0-104
Anlage-Nr. : 5

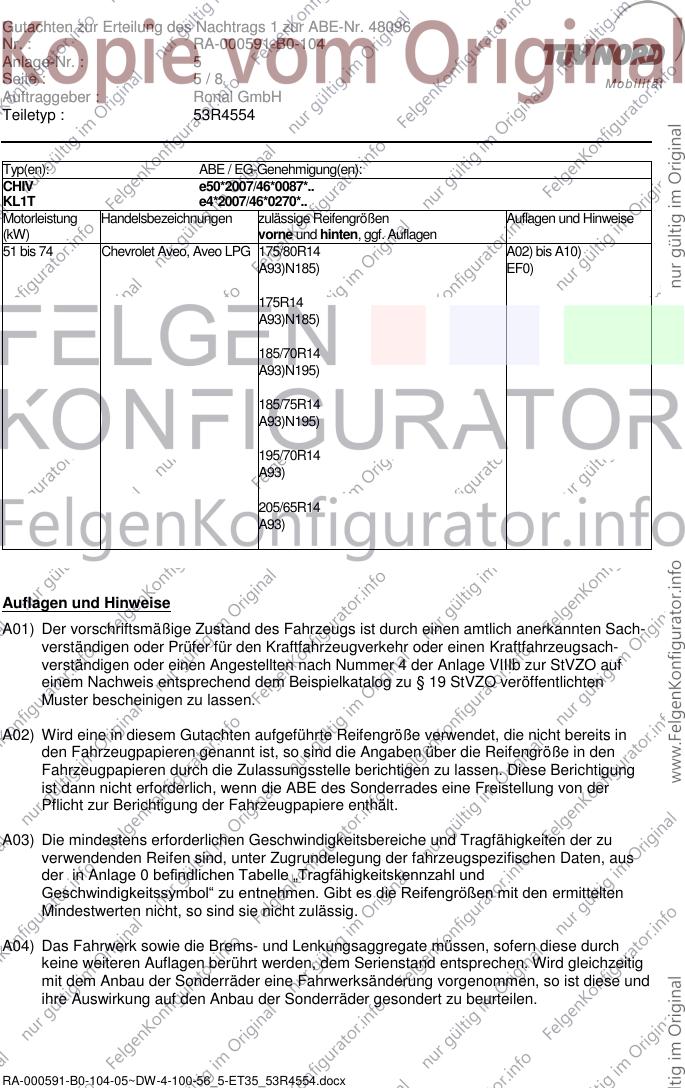

Seite : 5/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ(en): ABE / EG-Genehmigung(en):
CHIV e50*2007/46*0087*..
KL1T e4*2007/46*0270*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 74 Chevrolet Aveo, Aveo LPG 175/80R14 A02) bis A10)
A93)N185) EF0)
175R14
A93)N185)
185/70R14
A93)N195)
185/75R14
A93)N195)
195/70R14
A93)
205/65R14
A93)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
RA-000591-B0-104-05~DW-4-100-56_5-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48096
Nr. : RA-000591-B0-104
Anlage-Nr. : 5
Seite : 6/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E41) Nicht zulässig an Fahrzeugen, die bereits serienmäßig mit Reifen der Größe 185/60R14
ausgerüstet sind (Ausführung mit 66 kW Motorleistung).
E55) Nur zulässig an Fahrzeugausführungen, die serienmäßig mit Reifen der Größe
175/70R13 ausgerüstet sind oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG- Genehmigung de
Fahrzeuges zugelassen sind.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000591-B0-104-05~DW-4-100-56_5-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48096
Nr. : RA-000591-B0-104
Anlage-Nr. : 5

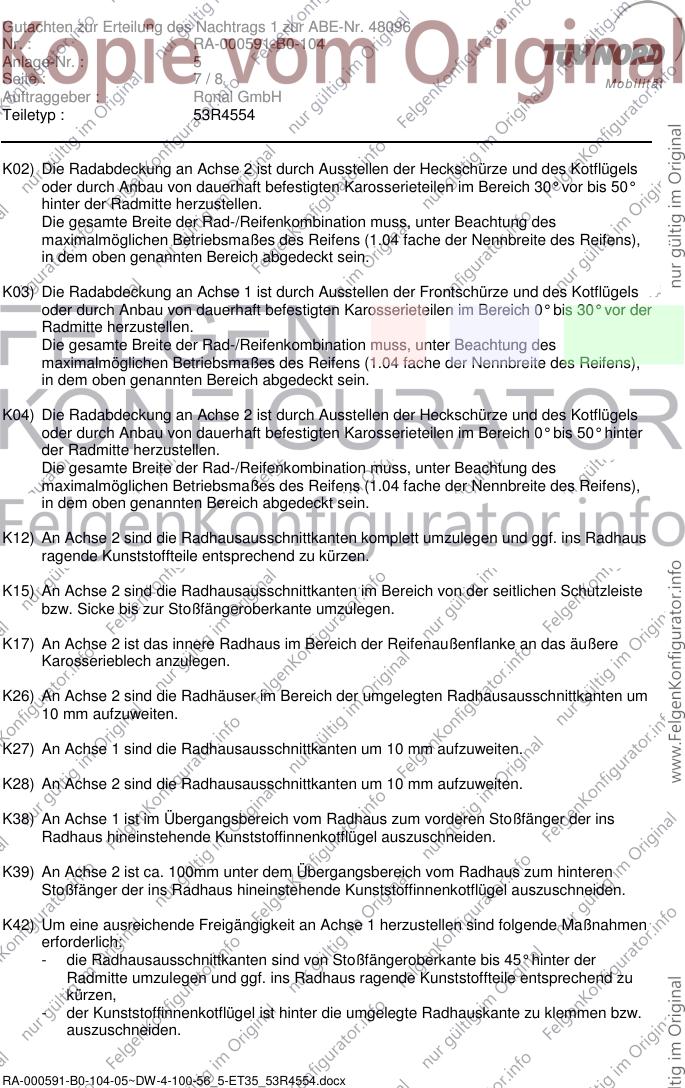

Seite : 7/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K17) An Achse 2 ist das innere Radhaus im Bereich der Reifenaußenflanke an das äußere
Karosserieblech anzulegen.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K27) An Achse 1 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K38) An Achse 1 ist im Übergangsbereich vom Radhaus zum vorderen Stoßfänger der ins
Radhaus hineinstehende Kunststoffinnenkotflügel auszuschneiden.
K39) An Achse 2 ist ca. 100mm unter dem Übergangsbereich vom Radhaus zum hinteren
Stoßfänger der ins Radhaus hineinstehende Kunststoffinnenkotflügel auszuschneiden.
K42) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
- die Radhausausschnittkanten sind von Stoßfängeroberkante bis 45° hinter der
Radmitte umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu
kürzen,
- der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen bzw.
auszuschneiden.
RA-000591-B0-104-05~DW-4-100-56_5-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48096
Nr. : RA-000591-B0-104
Anlage-Nr. : 5
Seite : 8/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
N185) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 185/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N195) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 195/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
S04) An Achse 2 sind die an der Radanlagefläche überstehenden Schrauben zu entfernen.
Die Anlage Nr. 5 mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten für
die Sonderräder Typ 53R4554 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 08.07.2014
RA-000591-B0-104-05~DW-4-100-56_5-ET35_53R4554.docx
