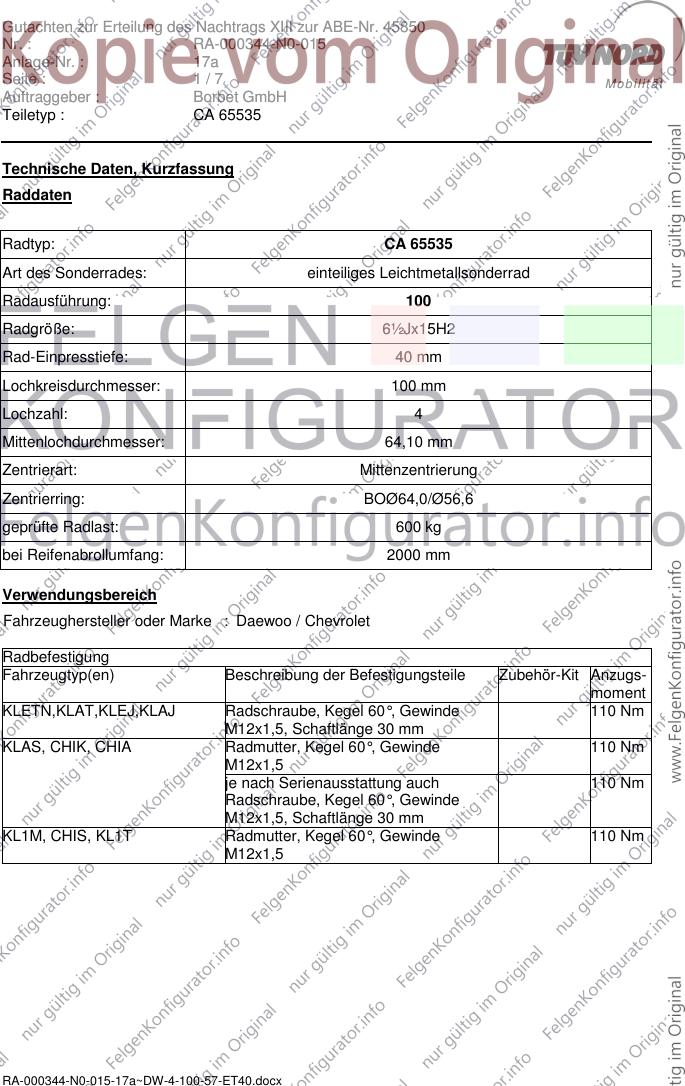

Gutachten zur Erteilung des Nachtrags XIII zur ABE-Nr. 45850
Nr. : RA-000344-N0-015
Anlage-Nr. : 17a
Seite : 1/7 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
Technische Daten, Kurzfassung
Raddaten
Radtyp: CA 65535
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: 100
Radgröße: 6½Jx15H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 64,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: BOØ64,0/Ø56,6
geprüfte Radlast: 600 kg
bei Reifenabrollumfang: 2000 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Daewoo / Chevrolet
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
KLETN,KLAT,KLEJ,KLAJ Radschraube, Kegel 60°, Gewinde 110 Nm
M12x1,5, Schaftlänge 30 mm
KLAS, CHIK, CHIA Radmutter, Kegel 60°, Gewinde 110 Nm
M12x1,5
je nach Serienausstattung auch 110 Nm
Radschraube, Kegel 60°, Gewinde
M12x1,5, Schaftlänge 30 mm
KL1M, CHIS, KL1T Radmutter, Kegel 60°, Gewinde 110 Nm
M12x1,5
RA-000344-N0-015-17a~DW-4-100-57-ET40.docx
Gutachten zur Erteilung des Nachtrags XIII zur ABE-Nr. 45850
Nr. : RA-000344-N0-015
Anlage-Nr. : 17a
Seite : 2/7 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
Typ: KLETN
ABE / EG-Genehmigung: H018; e13*93/81*0006*.., e13*95/54*0006*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 74 Daewoo Nexia, 195/45R15 A01) bis A10)
Daewoo Cielo, K15)S04)
Daewoo Racer 195/50R15
K17)
13*95/54*0006*06E 830/830 4/100/56,5
Typ: KLEJ
ABE / EG-Genehmigung: H019; e13*93/81*0007*.., e13*95/54*0007*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 77 Daewoo Espero, 195/50R15 A01) bis A10)
Daewoo Aranos, K17) S04)
Daewoo K55
205/50R15
K17)
860/890 4/100/56,5
e13*95/54*0007*05E
Typ: KLAT
ABE / EG-Genehmigung: e4*96/27*0017*.., e4*98/14*0017*.., e4*2001/116*0017*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 78 Daewoo Lanos 195/50R15 A01) bis A10)
K32)
e42001/116*0017*14E 870/840 4/100/56,5
Typ: KLAJ
ABE / EG-Genehmigung: e4*96/27*0018*.., e4*98/14*0018*.., e4*2001/116*0018*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 98 Daewoo Nubira 195/50R15 A01) bis A10)
K15)
195/55R15
205/50R15
e4*2001/116*0018*17E 950/995 4/100/56,5
RA-000344-N0-015-17a~DW-4-100-57-ET40.docx

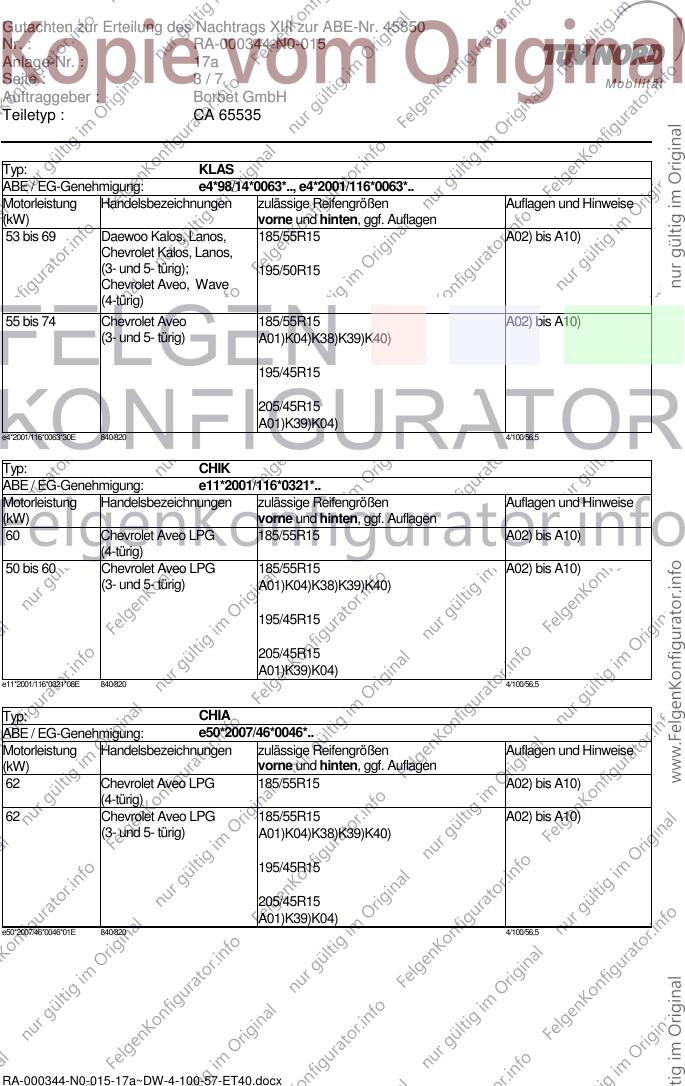

Gutachten zur Erteilung des Nachtrags XIII zur ABE-Nr. 45850
Nr. : RA-000344-N0-015
Anlage-Nr. : 17a
Seite : 3/7 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
Typ: KLAS
ABE / EG-Genehmigung: e4*98/14*0063*.., e4*2001/116*0063*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
53 bis 69 Daewoo Kalos, Lanos, 185/55R15 A02) bis A10)
Chevrolet Kalos, Lanos,
(3- und 5- türig); 195/50R15
Chevrolet Aveo, Wave
(4-türig)
55 bis 74 Chevrolet Aveo 185/55R15 A02) bis A10)
(3- und 5- türig) A01)K04)K38)K39)K40)
195/45R15
205/45R15
A01)K39)K04)
e4*2001/116*0063*30E 840/820 4/100/56,5
Typ: CHIK
ABE / EG-Genehmigung: e11*2001/116*0321*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 Chevrolet Aveo LPG 185/55R15 A02) bis A10)
(4-türig)
50 bis 60 Chevrolet Aveo LPG 185/55R15 A02) bis A10)
(3- und 5- türig) A01)K04)K38)K39)K40)
195/45R15
205/45R15
A01)K39)K04)
e11*2001/116*0321*08E 840/820 4/100/56,5
Typ: CHIA
ABE / EG-Genehmigung: e50*2007/46*0046*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
62 Chevrolet Aveo LPG 185/55R15 A02) bis A10)
(4-türig)
62 Chevrolet Aveo LPG 185/55R15 A02) bis A10)
(3- und 5- türig) A01)K04)K38)K39)K40)
195/45R15
205/45R15
A01)K39)K04)
e50*2007/46*0046*01E 840/820 4/100/56,5
RA-000344-N0-015-17a~DW-4-100-57-ET40.docx

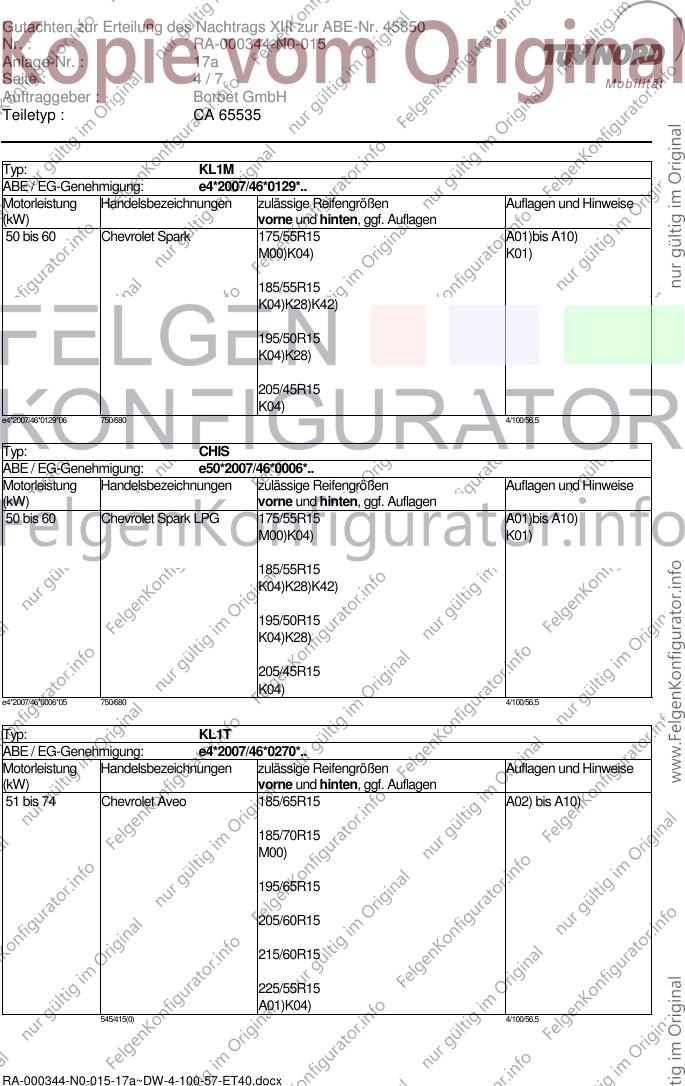

Gutachten zur Erteilung des Nachtrags XIII zur ABE-Nr. 45850
Nr. : RA-000344-N0-015
Anlage-Nr. : 17a
Seite : 4/7 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
Typ: KL1M
ABE / EG-Genehmigung: e4*2007/46*0129*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 60 Chevrolet Spark 175/55R15 A01)bis A10)
M00)K04) K01)
185/55R15
K04)K28)K42)
195/50R15
K04)K28)
205/45R15
K04)
e4*2007/46*0129*06 750/680 4/100/56,5
Typ: CHIS
ABE / EG-Genehmigung: e50*2007/46*0006*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 60 Chevrolet Spark LPG 175/55R15 A01)bis A10)
M00)K04) K01)
185/55R15
K04)K28)K42)
195/50R15
K04)K28)
205/45R15
K04)
e4*2007/46*0006*05 750/680 4/100/56,5
Typ: KL1T
ABE / EG-Genehmigung: e4*2007/46*0270*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 74 Chevrolet Aveo 185/65R15 A02) bis A10)
185/70R15
M00)
195/65R15
205/60R15
215/60R15
225/55R15
A01)K04)
545/415(0) 4/100/56,5
RA-000344-N0-015-17a~DW-4-100-57-ET40.docx
Gutachten zur Erteilung des Nachtrags XIII zur ABE-Nr. 45850
Nr. : RA-000344-N0-015
Anlage-Nr. : 17a
Seite : 5/7 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
RA-000344-N0-015-17a~DW-4-100-57-ET40.docx

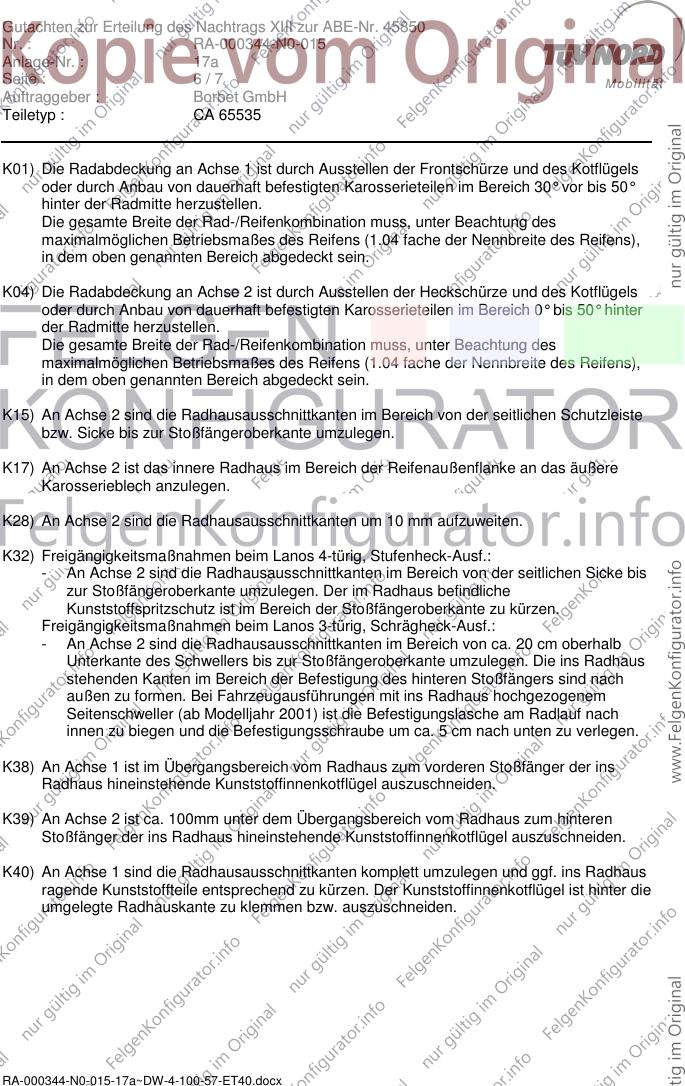

Gutachten zur Erteilung des Nachtrags XIII zur ABE-Nr. 45850
Nr. : RA-000344-N0-015
Anlage-Nr. : 17a
Seite : 6/7 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K17) An Achse 2 ist das innere Radhaus im Bereich der Reifenaußenflanke an das äußere
Karosserieblech anzulegen.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K32) Freigängigkeitsmaßnahmen beim Lanos 4-türig, Stufenheck-Ausf.:
- An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Sicke bis
zur Stoßfängeroberkante umzulegen. Der im Radhaus befindliche
Kunststoffspritzschutz ist im Bereich der Stoßfängeroberkante zu kürzen.
Freigängigkeitsmaßnahmen beim Lanos 3-türig, Schrägheck-Ausf.:
- An Achse 2 sind die Radhausausschnittkanten im Bereich von ca. 20 cm oberhalb
Unterkante des Schwellers bis zur Stoßfängeroberkante umzulegen. Die ins Radhaus
stehenden Kanten im Bereich der Befestigung des hinteren Stoßfängers sind nach
außen zu formen. Bei Fahrzeugausführungen mit ins Radhaus hochgezogenem
Seitenschweller (ab Modelljahr 2001) ist die Befestigungslasche am Radlauf nach
innen zu biegen und die Befestigungsschraube um ca. 5 cm nach unten zu verlegen.
K38) An Achse 1 ist im Übergangsbereich vom Radhaus zum vorderen Stoßfänger der ins
Radhaus hineinstehende Kunststoffinnenkotflügel auszuschneiden.
K39) An Achse 2 ist ca. 100mm unter dem Übergangsbereich vom Radhaus zum hinteren
Stoßfänger der ins Radhaus hineinstehende Kunststoffinnenkotflügel auszuschneiden.
K40) An Achse 1 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen. Der Kunststoffinnenkotflügel ist hinter die
umgelegte Radhauskante zu klemmen bzw. auszuschneiden.
RA-000344-N0-015-17a~DW-4-100-57-ET40.docx
Gutachten zur Erteilung des Nachtrags XIII zur ABE-Nr. 45850
Nr. : RA-000344-N0-015
Anlage-Nr. : 17a
Seite : 7/7 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
K42) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
- die Radhausausschnittkanten sind von Stoßfängeroberkante bis 45° hinter der
Radmitte umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu
kürzen,
- der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen bzw.
auszuschneiden.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
S04) An Achse 2 sind die an der Radanlagefläche überstehenden Schrauben zu entfernen.
Die Anlage Nr. 17a mit den Blättern 1 bis 7 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CA 65535 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 23.08.2012
RA-000344-N0-015-17a~DW-4-100-57-ET40.docx
