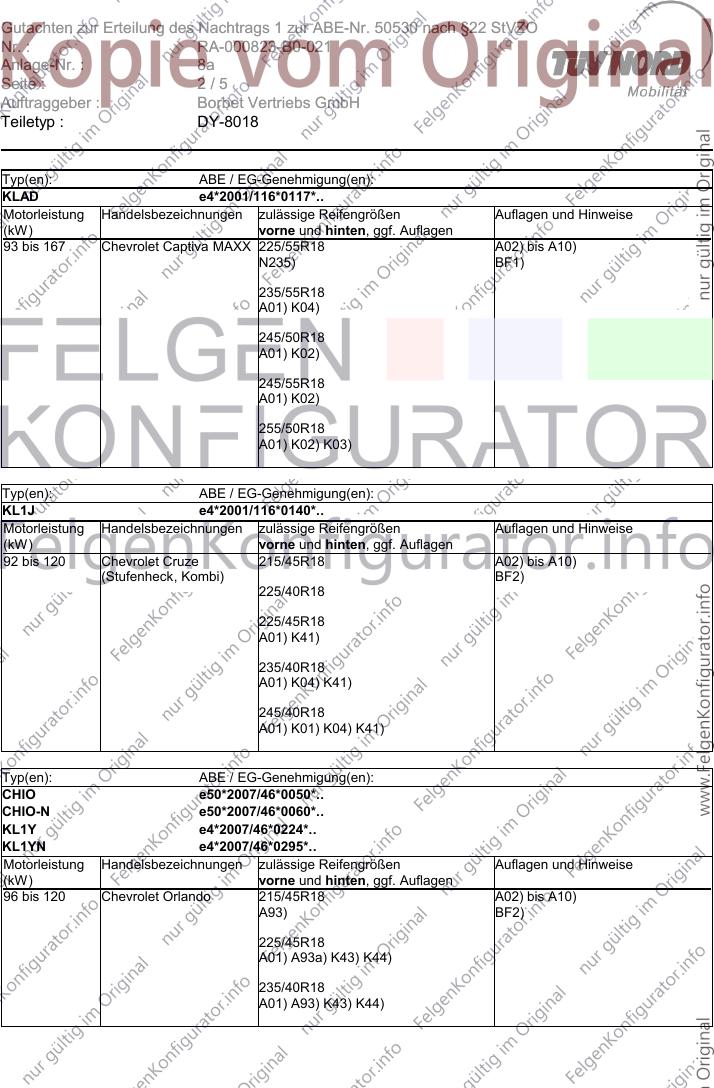

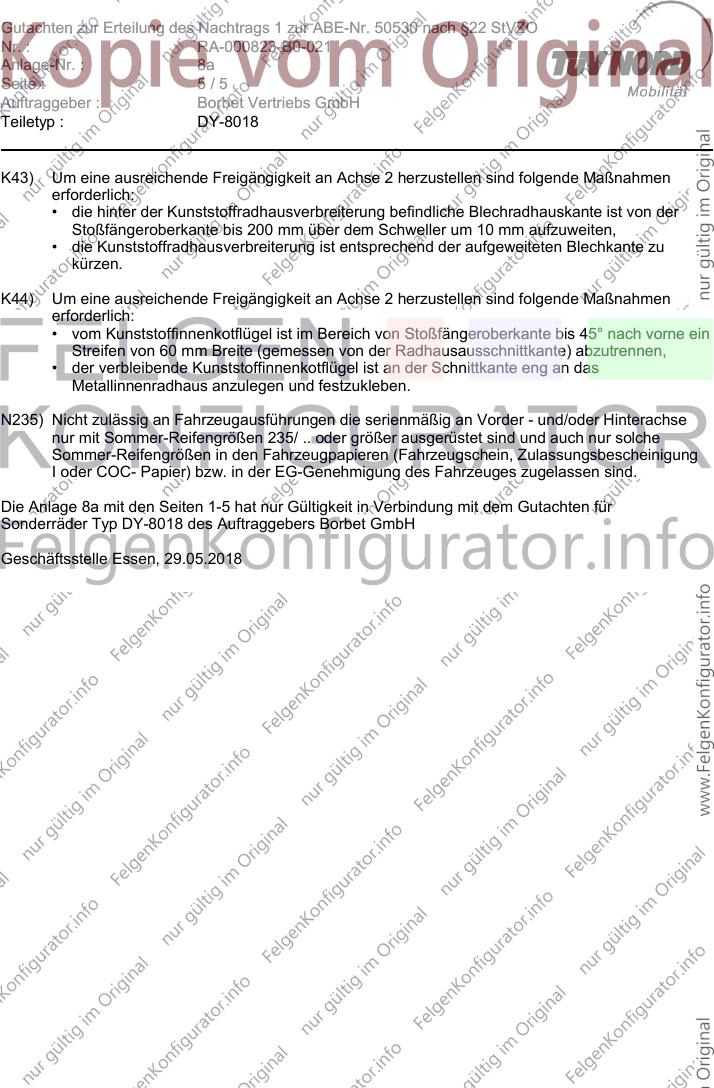

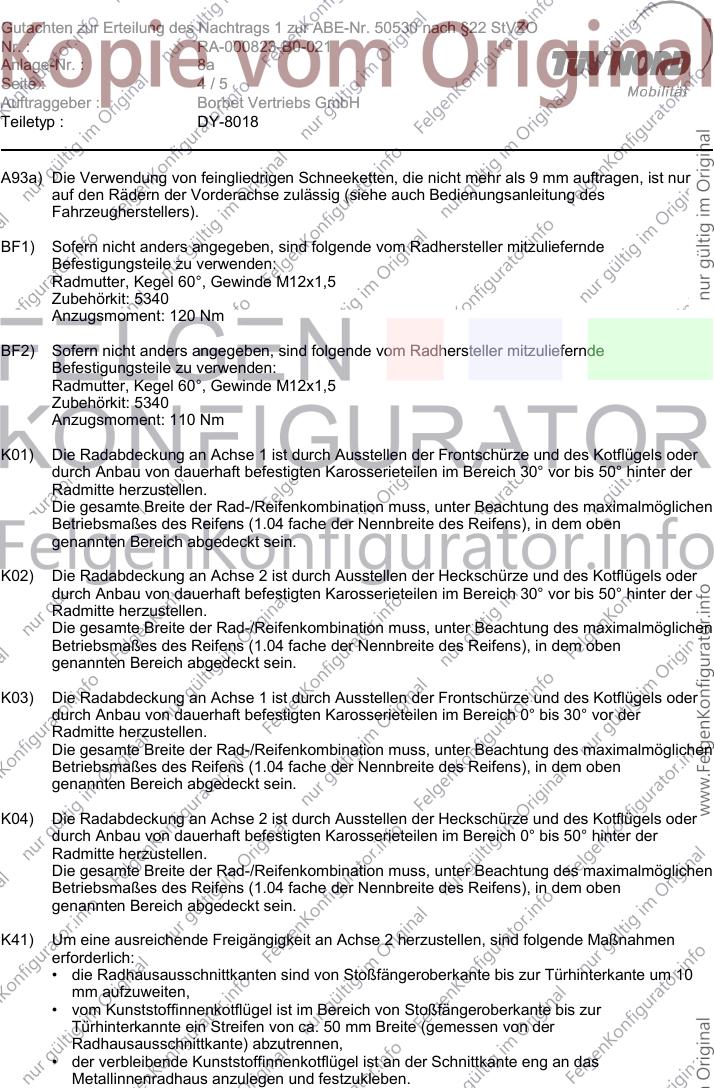

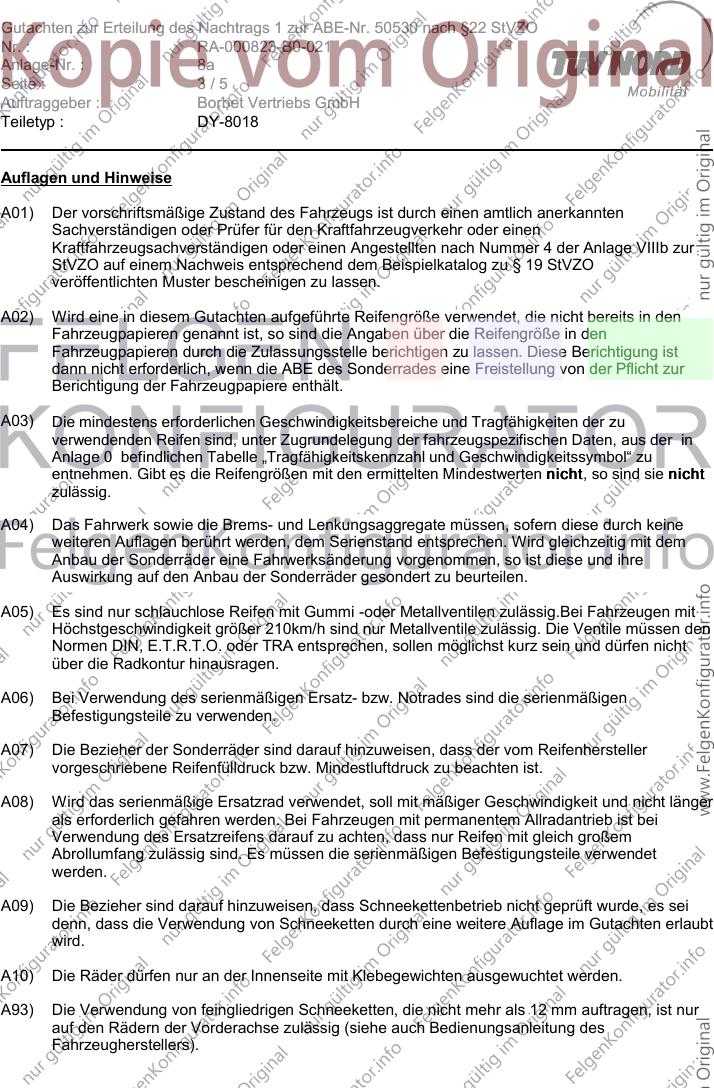

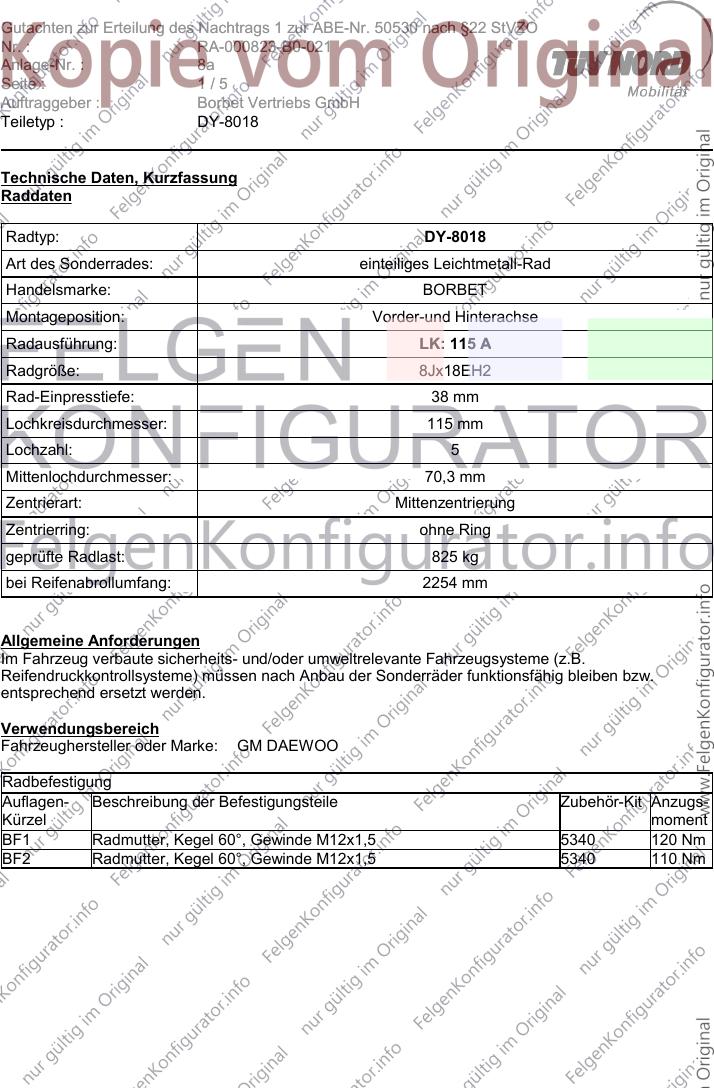

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50530 nach §22 StVZO
Nr. : RA-000823-B0-021
Anlage-Nr. : 8a
Seite : 1/5
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : DY-8018
Technische Daten, Kurzfassung
Raddaten
Radtyp: DY-8018
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: BORBET
Montageposition: Vorder-und Hinterachse
Radausführung: LK: 115 A
Radgröße: 8Jx18EH2
Rad-Einpresstiefe: 38 mm
Lochkreisdurchmesser: 115 mm
Lochzahl: 5
Mittenlochdurchmesser: 70,3 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 825 kg
bei Reifenabrollumfang: 2254 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: GM DAEWOO
Radbefestigung
Auflagen- Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 Radmutter, Kegel 60°, Gewinde M12x1,5 5340 120 Nm
BF2 Radmutter, Kegel 60°, Gewinde M12x1,5 5340 110 Nm
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50530 nach §22 StVZO
Nr. : RA-000823-B0-021
Anlage-Nr. : 8a
Seite : 2/5
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : DY-8018
Typ(en): ABE / EG-Genehmigung(en):
KLAD e4*2001/116*0117*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
93 bis 167 Chevrolet Captiva MAXX 225/55R18 A02) bis A10)
N235) BF1)
235/55R18
A01) K04)
245/50R18
A01) K02)
245/55R18
A01) K02)
255/50R18
A01) K02) K03)
Typ(en): ABE / EG-Genehmigung(en):
KL1J e4*2001/116*0140*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
92 bis 120 Chevrolet Cruze 215/45R18 A02) bis A10)
(Stufenheck, Kombi) BF2)
225/40R18
225/45R18
A01) K41)
235/40R18
A01) K04) K41)
245/40R18
A01) K01) K04) K41)
Typ(en): ABE / EG-Genehmigung(en):
CHIO e50*2007/46*0050*..
CHIO-N e50*2007/46*0060*..
KL1Y e4*2007/46*0224*..
KL1YN e4*2007/46*0295*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 120 Chevrolet Orlando 215/45R18 A02) bis A10)
A93) BF2)
225/45R18
A01) A93a) K43) K44)
235/40R18
A01) A93) K43) K44)
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50530 nach §22 StVZO
Nr. : RA-000823-B0-021
Anlage-Nr. : 8a
Seite : 3/5
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : DY-8018
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht
nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50530 nach §22 StVZO
Nr. : RA-000823-B0-021
Anlage-Nr. : 8a
Seite : 4/5
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : DY-8018
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Sofern nicht anders angegeben, sind folgende vom Radhersteller mitzuliefernde
Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: 5340
Anzugsmoment: 120 Nm
BF2) Sofern nicht anders angegeben, sind folgende vom Radhersteller mitzuliefernde
Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: 5340
Anzugsmoment: 110 Nm
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• die Radhausausschnittkanten sind von Stoßfängeroberkante bis zur Türhinterkante um 10
mm aufzuweiten,
• vom Kunststoffinnenkotflügel ist im Bereich von Stoßfängeroberkante bis zur
Türhinterkannte ein Streifen von ca. 50 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen,
• der verbleibende Kunststoffinnenkotflügel ist an der Schnittkante eng an das
Metallinnenradhaus anzulegen und festzukleben.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50530 nach §22 StVZO
Nr. : RA-000823-B0-021
Anlage-Nr. : 8a
Seite : 5/5
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : DY-8018
K43) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• die hinter der Kunststoffradhausverbreiterung befindliche Blechradhauskante ist von der
Stoßfängeroberkante bis 200 mm über dem Schweller um 10 mm aufzuweiten,
• die Kunststoffradhausverbreiterung ist entsprechend der aufgeweiteten Blechkante zu
kürzen.
K44) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• vom Kunststoffinnenkotflügel ist im Bereich von Stoßfängeroberkante bis 45° nach vorne ein
Streifen von 60 mm Breite (gemessen von der Radhausausschnittkante) abzutrennen,
• der verbleibende Kunststoffinnenkotflügel ist an der Schnittkante eng an das
Metallinnenradhaus anzulegen und festzukleben.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage 8a mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ DY-8018 des Auftraggebers Borbet GmbH
Geschäftsstelle Essen, 29.05.2018
