GUTACHTEN zur ABE Nr. 45591 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55185303 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RCA3 706
Hersteller Rad Center Derkum GmbH

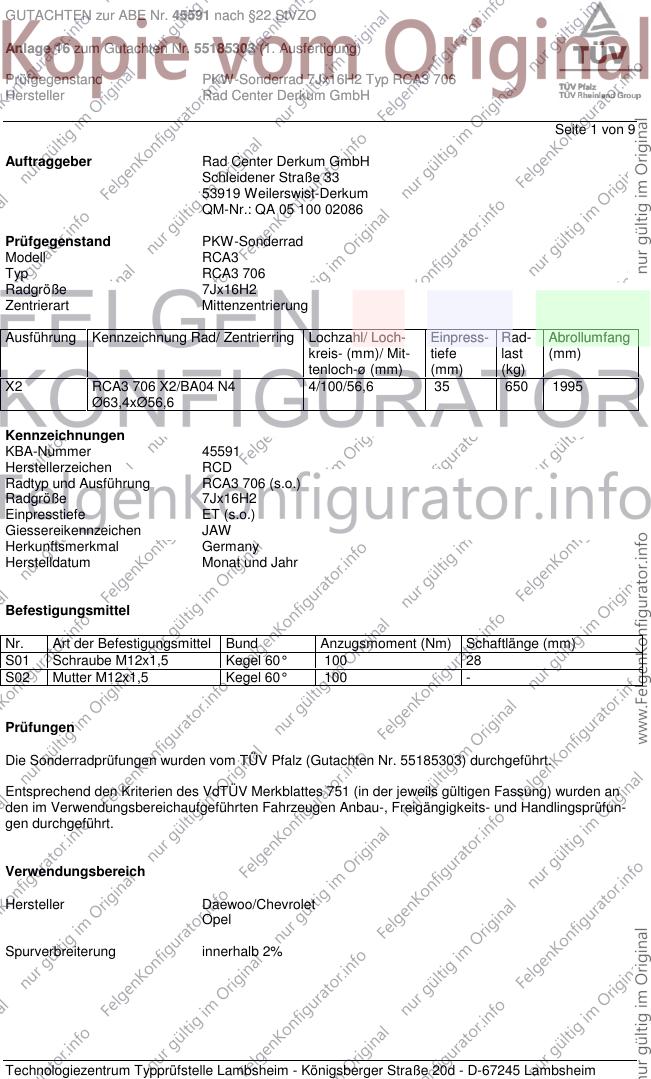

Seite 1 von 9
Auftraggeber Rad Center Derkum GmbH
Schleidener Straße 33
53919 Weilerswist-Derkum
QM-Nr.: QA 05 100 02086
Prüfgegenstand PKW-Sonderrad
Modell RCA3
Typ RCA3 706
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X2 RCA3 706 X2/BA04 N4 4/100/56,6 35 650 1995
Ø63,4xØ56,6
Kennzeichnungen
KBA-Nummer 45591
Herstellerzeichen RCD
Radtyp und Ausführung RCA3 706 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 100 28
S02 Mutter M12x1,5 Kegel 60° 100 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55185303) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfun-
gen durchgeführt.
Verwendungsbereich
Hersteller Daewoo/Chevrolet
Opel
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45591 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55185303 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RCA3 706
Hersteller Rad Center Derkum GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dae./Chev. Kalos 53-69 195/45R16 K42 K49 K50 A01 A02 A04
KLAS 53-69 215/40R16 K42 K49 K50 A05 A08 A09
e4*98/14*0063*.., A12 A14 A18
e4*2001/116*0063*.. Flh S02
Daewoo Espero 66-77 195/45R16 A01 A02 A04
KLEJ 66-77 205/45R16 A05 A08 A09
H019, 66-77 215/40R16 A12 A14 A18
e13*93/81*0007*.. B02 K42 K45
e13*95/54*0007*.. K90 S01
Daewoo Lanos 55-78 195/45R16 K42 K45 K49 K50 K56 T80 A01 A02 A04
KLAT, SUPT 55-78 205/45R16 K42 K45 K49 K50 K56 A05 A08 A09
e4*96/27,98/14, 55-78 215/40R16 K42 K45 K49 K50 K56 A12 A14 A18
2001/116* B02 V16 S01
0002,0017*..
Daewoo Nexia 44-74 195/45R16 K44 T80 A01 A02 A04
KLETN 44-74 205/45R16 G01 K44 A05 A08 A09
H018, 44-74 215/40R16 K44 A12 A14 A18
e13*93/81*0006*.. B02 K42 K49
e13*95/54*0006*.. K50 S01
Daewoo Nubira 66-98 205/45R16 K56 T83 T87 A01 A02 A04
KLAJ, UU6J, SUPJ 66-98 215/40R16 K56 Lim T82 A05 A08 A09
e4*96/27,97/27, 66-98 215/45R16 K45 K56 A12 A14 A18
98/14,2001/116* B02 K42 K49
0004,0018,0025*.. Snu S01 S02
Opel Ascona 40-95 195/50R16 G01 K41 K42 A01 A02 A04
Ascona C 40-95 205/45R16 K41 K42 A05 A08 A09
C265,/1,/2 40-95 215/40R16 K41 K42 A12 A14 A18
F01 F02 S01
Opel Ascona 40-95 195/50R16 G01 K41 K42 A01 A02 A04
Ascona C-CC 40-95 205/45R16 K41 K42 A05 A08 A09
C266,/1,/2 40-95 215/40R16 K41 K42 A12 A14 A18
F01 F02 S01
Opel Astra 55-77 195/55R16 A11 R37 A02 A04 A05
A-H 55-77 205/50R16 A11 R37 A08 A09 A14
e1*2001/116*0261*.. 55-77 205/55R16 A11 A18 A74 Flh
55-77 215/50R16 A01 A12 K44 V16 S01
55-77 225/45R16 A12
55-77 225/50R16 A01 A12 K44
Opel Astra 40-110 195/45R16 K42 K49 T80 A01 A02 A04
Astra F, T92 40-110 205/45R16 G13 K42 K46 K49 A05 A08 A09
G065, 40-110 215/40R16 K42 K46 K49 T82 A12 A14 A18
e1*96/79*0074*.., V16 S01
e1*98/14*0074*..
Opel Astra 40-110 195/45R16 K42 K49 T80 A01 A02 A04
Astra F-CC, T92 40-110 205/45R16 G13 K42 K46 K49 A05 A08 A09
F857, 40-110 215/40R16 K42 K46 K49 T82 A12 A14 A18
e1*96/79*0074*.., V16 S01
e1*98/14*0074*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45591 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55185303 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RCA3 706
Hersteller Rad Center Derkum GmbH

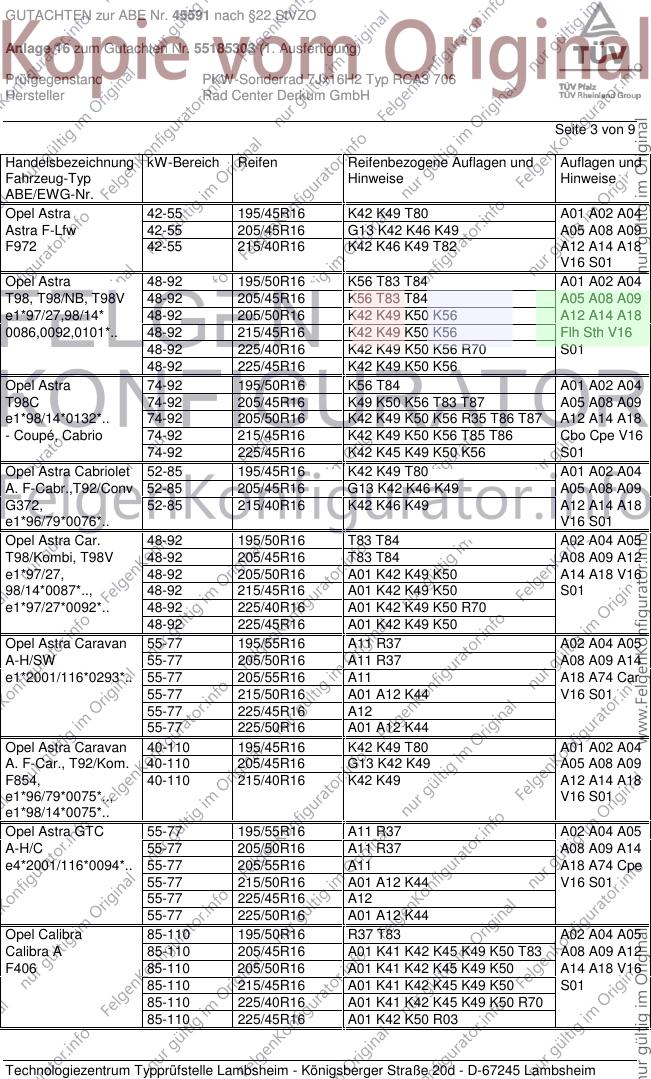

Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra 42-55 195/45R16 K42 K49 T80 A01 A02 A04
Astra F-Lfw 42-55 205/45R16 G13 K42 K46 K49 A05 A08 A09
F972 42-55 215/40R16 K42 K46 K49 T82 A12 A14 A18
V16 S01
Opel Astra 48-92 195/50R16 K56 T83 T84 A01 A02 A04
T98, T98/NB, T98V 48-92 205/45R16 K56 T83 T84 A05 A08 A09
e1*97/27,98/14* 48-92 205/50R16 K42 K49 K50 K56 A12 A14 A18
0086,0092,0101*.. 48-92 215/45R16 K42 K49 K50 K56 Flh Sth V16
48-92 225/40R16 K42 K49 K50 K56 R70 S01
48-92 225/45R16 K42 K49 K50 K56
Opel Astra 74-92 195/50R16 K56 T84 A01 A02 A04
T98C 74-92 205/45R16 K49 K50 K56 T83 T87 A05 A08 A09
e1*98/14*0132*.. 74-92 205/50R16 K42 K49 K50 K56 R35 T86 T87 A12 A14 A18
- Coupé, Cabrio 74-92 215/45R16 K42 K49 K50 K56 T85 T86 Cbo Cpe V16
74-92 225/45R16 K42 K45 K49 K50 K56 S01
Opel Astra Cabriolet 52-85 195/45R16 K42 K49 T80 A01 A02 A04
A. F-Cabr.,T92/Conv 52-85 205/45R16 G13 K42 K46 K49 A05 A08 A09
G372, 52-85 215/40R16 K42 K46 K49 A12 A14 A18
e1*96/79*0076*.. V16 S01
Opel Astra Car. 48-92 195/50R16 T83 T84 A02 A04 A05
T98/Kombi, T98V 48-92 205/45R16 T83 T84 A08 A09 A12
e1*97/27, 48-92 205/50R16 A01 K42 K49 K50 A14 A18 V16
98/14*0087*.., 48-92 215/45R16 A01 K42 K49 K50 S01
e1*97/27*0092*.. 48-92 225/40R16 A01 K42 K49 K50 R70
48-92 225/45R16 A01 K42 K49 K50
Opel Astra Caravan 55-77 195/55R16 A11 R37 A02 A04 A05
A-H/SW 55-77 205/50R16 A11 R37 A08 A09 A14
e1*2001/116*0293*.. 55-77 205/55R16 A11 A18 A74 Car
55-77 215/50R16 A01 A12 K44 V16 S01
55-77 225/45R16 A12
55-77 225/50R16 A01 A12 K44
Opel Astra Caravan 40-110 195/45R16 K42 K49 T80 A01 A02 A04
A. F-Car., T92/Kom. 40-110 205/45R16 G13 K42 K49 A05 A08 A09
F854, 40-110 215/40R16 K42 K49 A12 A14 A18
e1*96/79*0075*.., V16 S01
e1*98/14*0075*..
Opel Astra GTC 55-77 195/55R16 A11 R37 A02 A04 A05
A-H/C 55-77 205/50R16 A11 R37 A08 A09 A14
e4*2001/116*0094*.. 55-77 205/55R16 A11 A18 A74 Cpe
55-77 215/50R16 A01 A12 K44 V16 S01
55-77 225/45R16 A12
55-77 225/50R16 A01 A12 K44
Opel Calibra 85-110 195/50R16 R37 T83 A02 A04 A05
Calibra A 85-110 205/45R16 A01 K41 K42 K45 K49 K50 T83 A08 A09 A12
F406 85-110 205/50R16 A01 K41 K42 K45 K49 K50 A14 A18 V16
85-110 215/45R16 A01 K41 K42 K45 K49 K50 S01
85-110 225/40R16 A01 K41 K42 K45 K49 K50 R70
85-110 225/45R16 A01 K42 K50 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45591 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55185303 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RCA3 706
Hersteller Rad Center Derkum GmbH

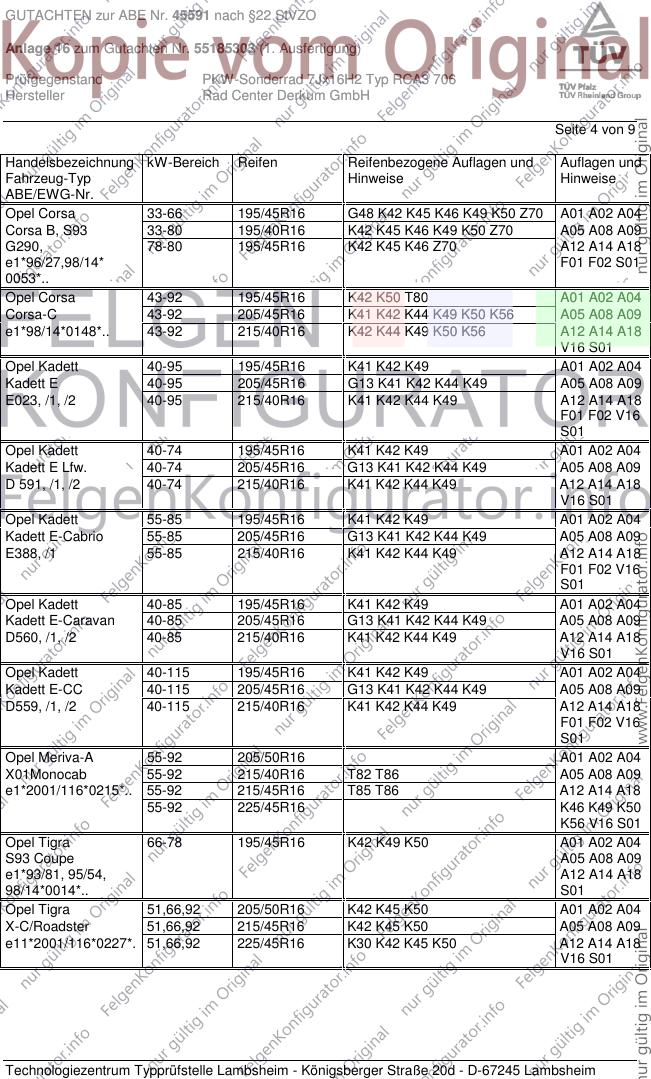

Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Corsa 33-66 195/45R16 G48 K42 K45 K46 K49 K50 Z70 A01 A02 A04
Corsa B, S93 33-80 195/40R16 K42 K45 K46 K49 K50 Z70 A05 A08 A09
G290, 78-80 195/45R16 K42 K45 K46 Z70 A12 A14 A18
e1*96/27,98/14* F01 F02 S01
0053*..
Opel Corsa 43-92 195/45R16 K42 K50 T80 A01 A02 A04
Corsa-C 43-92 205/45R16 K41 K42 K44 K49 K50 K56 A05 A08 A09
e1*98/14*0148*.. 43-92 215/40R16 K42 K44 K49 K50 K56 A12 A14 A18
V16 S01
Opel Kadett 40-95 195/45R16 K41 K42 K49 A01 A02 A04
Kadett E 40-95 205/45R16 G13 K41 K42 K44 K49 A05 A08 A09
E023, /1, /2 40-95 215/40R16 K41 K42 K44 K49 A12 A14 A18
F01 F02 V16
S01
Opel Kadett 40-74 195/45R16 K41 K42 K49 A01 A02 A04
Kadett E Lfw. 40-74 205/45R16 G13 K41 K42 K44 K49 A05 A08 A09
D 591, /1, /2 40-74 215/40R16 K41 K42 K44 K49 A12 A14 A18
V16 S01
Opel Kadett 55-85 195/45R16 K41 K42 K49 A01 A02 A04
Kadett E-Cabrio 55-85 205/45R16 G13 K41 K42 K44 K49 A05 A08 A09
E388, /1 55-85 215/40R16 K41 K42 K44 K49 A12 A14 A18
F01 F02 V16
S01
Opel Kadett 40-85 195/45R16 K41 K42 K49 A01 A02 A04
Kadett E-Caravan 40-85 205/45R16 G13 K41 K42 K44 K49 A05 A08 A09
D560, /1, /2 40-85 215/40R16 K41 K42 K44 K49 A12 A14 A18
V16 S01
Opel Kadett 40-115 195/45R16 K41 K42 K49 A01 A02 A04
Kadett E-CC 40-115 205/45R16 G13 K41 K42 K44 K49 A05 A08 A09
D559, /1, /2 40-115 215/40R16 K41 K42 K44 K49 A12 A14 A18
F01 F02 V16
S01
Opel Meriva-A 55-92 205/50R16 A01 A02 A04
X01Monocab 55-92 215/40R16 T82 T86 A05 A08 A09
e1*2001/116*0215*.. 55-92 215/45R16 T85 T86 A12 A14 A18
55-92 225/45R16 K46 K49 K50
K56 V16 S01
Opel Tigra 66-78 195/45R16 K42 K49 K50 A01 A02 A04
S93 Coupe A05 A08 A09
e1*93/81, 95/54, A12 A14 A18
98/14*0014*.. S01
Opel Tigra 51,66,92 205/50R16 K42 K45 K50 A01 A02 A04
X-C/Roadster 51,66,92 215/45R16 K42 K45 K50 A05 A08 A09
e11*2001/116*0227*. 51,66,92 225/45R16 K30 K42 K45 K50 A12 A14 A18
V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45591 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55185303 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RCA3 706
Hersteller Rad Center Derkum GmbH

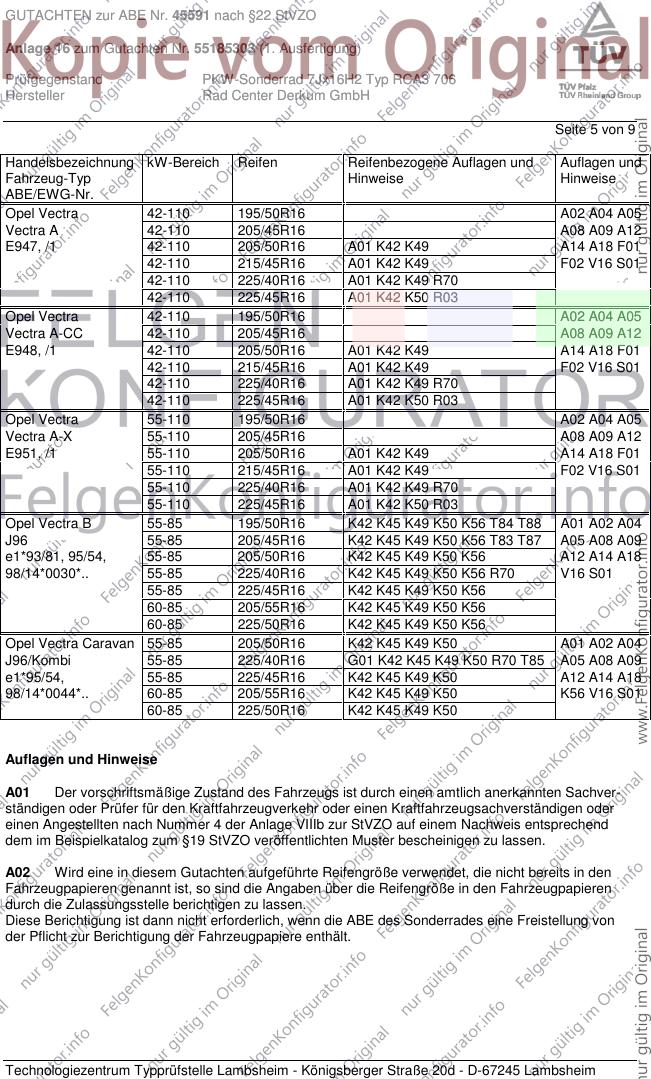

Seite 5 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Vectra 42-110 195/50R16 A02 A04 A05
Vectra A 42-110 205/45R16 A08 A09 A12
E947, /1 42-110 205/50R16 A01 K42 K49 A14 A18 F01
42-110 215/45R16 A01 K42 K49 F02 V16 S01
42-110 225/40R16 A01 K42 K49 R70
42-110 225/45R16 A01 K42 K50 R03
Opel Vectra 42-110 195/50R16 A02 A04 A05
Vectra A-CC 42-110 205/45R16 A08 A09 A12
E948, /1 42-110 205/50R16 A01 K42 K49 A14 A18 F01
42-110 215/45R16 A01 K42 K49 F02 V16 S01
42-110 225/40R16 A01 K42 K49 R70
42-110 225/45R16 A01 K42 K50 R03
Opel Vectra 55-110 195/50R16 A02 A04 A05
Vectra A-X 55-110 205/45R16 A08 A09 A12
E951, /1 55-110 205/50R16 A01 K42 K49 A14 A18 F01
55-110 215/45R16 A01 K42 K49 F02 V16 S01
55-110 225/40R16 A01 K42 K49 R70
55-110 225/45R16 A01 K42 K50 R03
Opel Vectra B 55-85 195/50R16 K42 K45 K49 K50 K56 T84 T88 A01 A02 A04
J96 55-85 205/45R16 K42 K45 K49 K50 K56 T83 T87 A05 A08 A09
e1*93/81, 95/54, 55-85 205/50R16 K42 K45 K49 K50 K56 A12 A14 A18
98/14*0030*.. 55-85 225/40R16 K42 K45 K49 K50 K56 R70 V16 S01
55-85 225/45R16 K42 K45 K49 K50 K56
60-85 205/55R16 K42 K45 K49 K50 K56
60-85 225/50R16 K42 K45 K49 K50 K56
Opel Vectra Caravan 55-85 205/50R16 K42 K45 K49 K50 A01 A02 A04
J96/Kombi 55-85 225/40R16 G01 K42 K45 K49 K50 R70 T85 A05 A08 A09
e1*95/54, 55-85 225/45R16 K42 K45 K49 K50 A12 A14 A18
98/14*0044*.. 60-85 205/55R16 K42 K45 K49 K50 K56 V16 S01
60-85 225/50R16 K42 K45 K49 K50
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45591 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55185303 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RCA3 706
Hersteller Rad Center Derkum GmbH

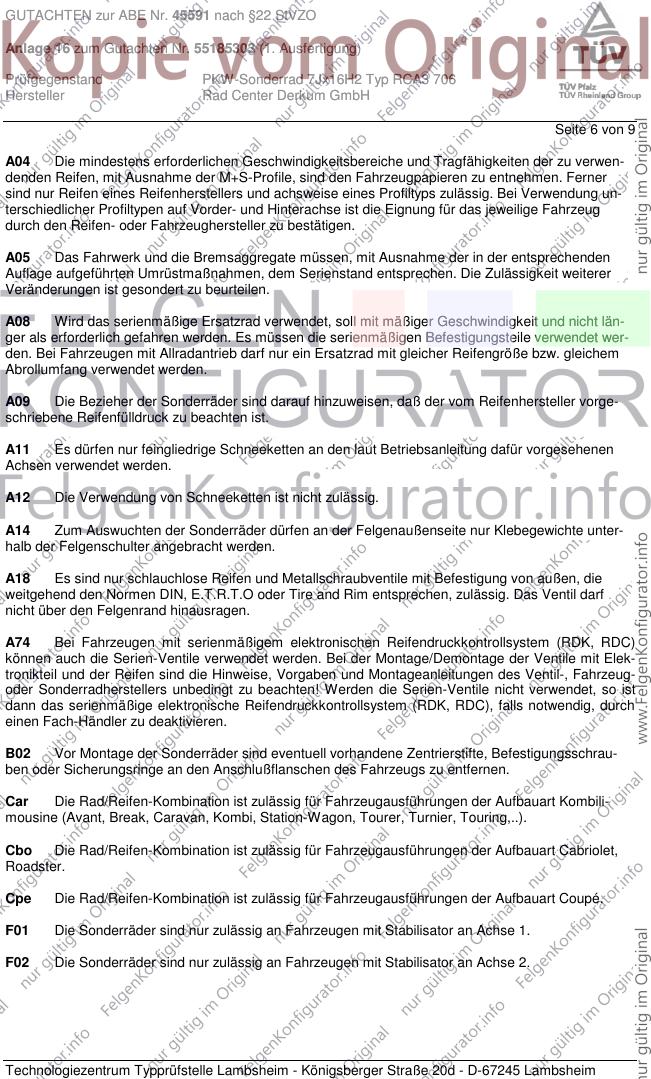

Seite 6 von 9
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen. Ferner
sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung un-
terschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug
durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, die
weitgehend den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Das Ventil darf
nicht über den Felgenrand hinausragen.
A74 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
können auch die Serien-Ventile verwendet werden. Bei der Montage/Demontage der Ventile mit Elek-
tronikteil und der Reifen sind die Hinweise, Vorgaben und Montageanleitungen des Ventil-, Fahrzeug-
oder Sonderradherstellers unbedingt zu beachten! Werden die Serien-Ventile nicht verwendet, so ist
dann das serienmäßige elektronische Reifendruckkontrollsystem (RDK, RDC), falls notwendig, durch
einen Fach-Händler zu deaktivieren.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrau-
ben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F01 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 1.
F02 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 2.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45591 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55185303 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RCA3 706
Hersteller Rad Center Derkum GmbH

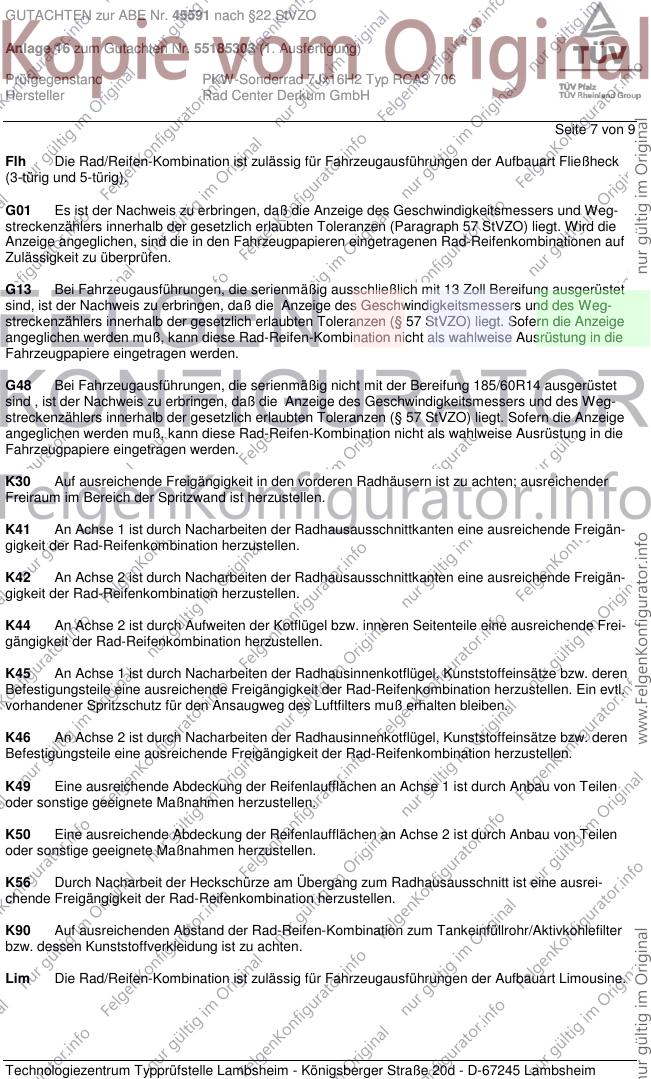

Seite 7 von 9
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen auf
Zulässigkeit zu überprüfen.
G13 Bei Fahrzeugausführungen, die serienmäßig ausschließlich mit 13 Zoll Bereifung ausgerüstet
sind, ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und des Weg-
streckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§ 57 StVZO) liegt. Sofern die Anzeige
angeglichen werden muß, kann diese Rad-Reifen-Kombination nicht als wahlweise Ausrüstung in die
Fahrzeugpapiere eingetragen werden.
G48 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Bereifung 185/60R14 ausgerüstet
sind , ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und des Weg-
streckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§ 57 StVZO) liegt. Sofern die Anzeige
angeglichen werden muß, kann diese Rad-Reifen-Kombination nicht als wahlweise Ausrüstung in die
Fahrzeugpapiere eingetragen werden.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 1 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K50 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 2 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45591 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55185303 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RCA3 706
Hersteller Rad Center Derkum GmbH

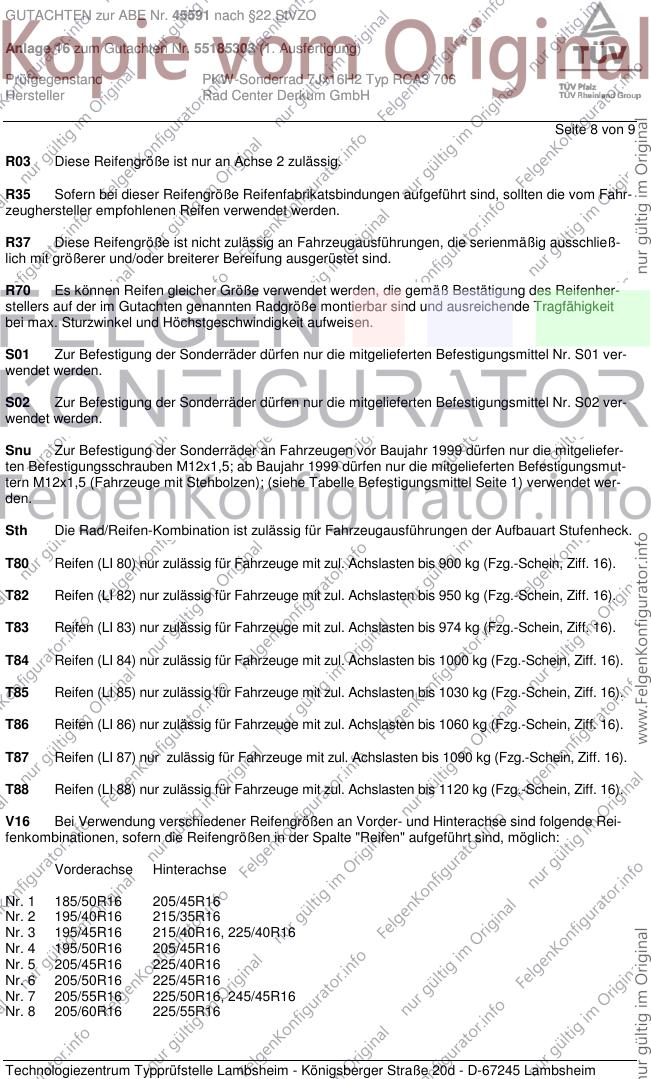

Seite 8 von 9
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom Fahr-
zeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig ausschließ-
lich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 ver-
wendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 ver-
wendet werden.
Snu Zur Befestigung der Sonderräder an Fahrzeugen vor Baujahr 1999 dürfen nur die mitgeliefer-
ten Befestigungsschrauben M12x1,5; ab Baujahr 1999 dürfen nur die mitgelieferten Befestigungsmut-
tern M12x1,5 (Fahrzeuge mit Stehbolzen); (siehe Tabelle Befestigungsmittel Seite 1) verwendet wer-
den.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45591 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55185303 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RCA3 706
Hersteller Rad Center Derkum GmbH

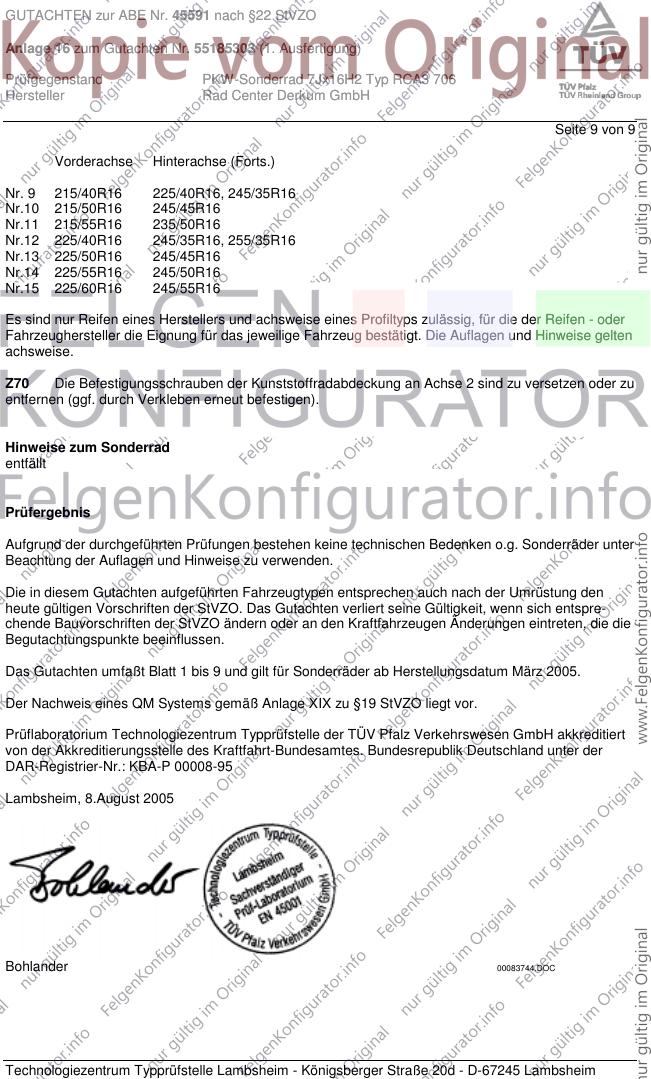

Seite 9 von 9
Vorderachse Hinterachse (Forts.)
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr.10 215/50R16 245/45R16
Nr.11 215/55R16 235/50R16
Nr.12 225/40R16 245/35R16, 255/35R16
Nr.13 225/50R16 245/45R16
Nr.14 225/55R16 245/50R16
Nr.15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Z70 Die Befestigungsschrauben der Kunststoffradabdeckung an Achse 2 sind zu versetzen oder zu
entfernen (ggf. durch Verkleben erneut befestigen).
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum März 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 8.August 2005
Bohlander 00083744.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
