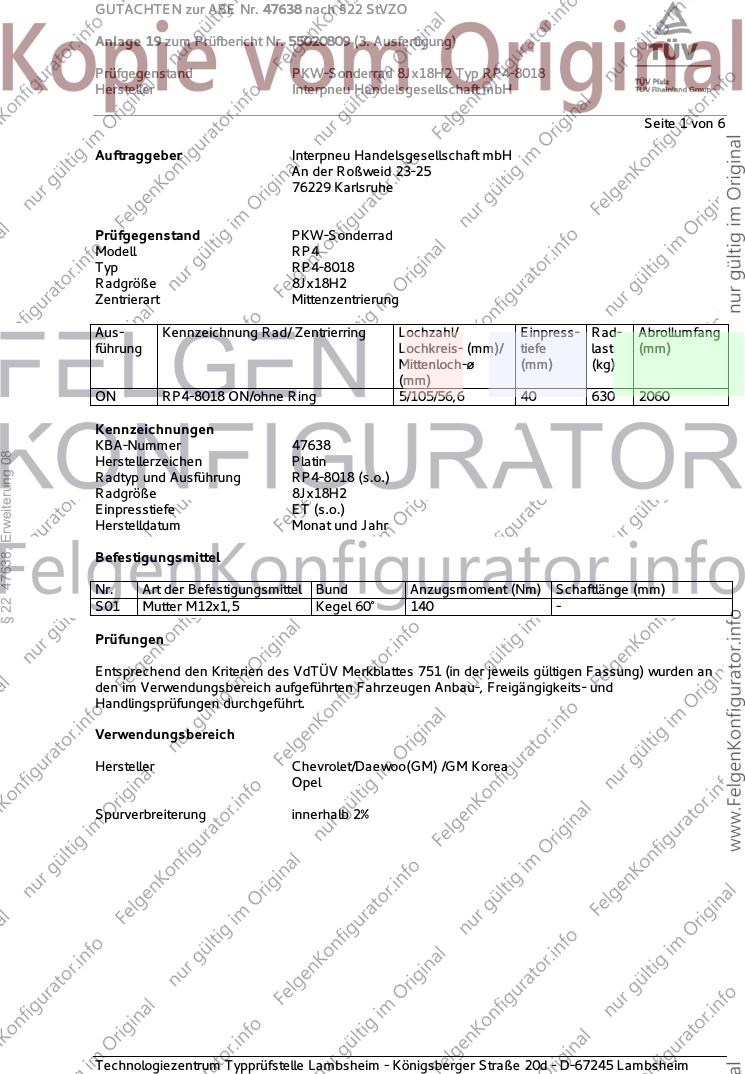

GUTACHTEN zur ABE Nr. 47638 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55020809 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RP4-8018
Hersteller Interpneu Handelsgesellschaft mbH
Seite 1 von 6
Auftraggeber Interpneu Handelsgesellschaft mbH
An der Roßweid 23-25
76229 Karlsruhe
Prüfgegenstand PKW-Sonderrad
Modell RP4
Typ RP4-8018
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
ON RP4-8018 ON/ohne Ring 5/105/56,6 40 630 2060
Kennzeichnungen
KBA-Nummer 47638
§ 22 47638, Erweiterung 08
Herstellerzeichen Platin
Radtyp und Ausführung RP4-8018 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chevrolet/Daewoo(GM) /GM Korea
Opel
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47638 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55020809 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RP4-8018
Hersteller Interpneu Handelsgesellschaft mbH
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chevrolet Cruze /-SW 80-104 215/45R18 T89 T93 A12 A16 A19
KL1J 80-104 225/40R18 T88 T92 A58 Car Flh
e4*2001/116*0140*.. 80-104 225/45R18 Lim V18 S01
80-104 235/40R18
80-104 235/45R18 A01 G75
80-104 235/45R18 R96
80-104 245/40R18 A01 K1a K1b K2b K8e
Opel Ampera-e 55 (150) 215/40R18 K1a T89 A01 A12 A16
1G0F 55 (150) 215/45R18 K1a A19 A58 S01
e13*2007/46*1777*.. 55 (150) 225/40R18 K1c K2b K3s
(60 kWh-Batterie)
Opel Astra-J 64-88,103 215/45R18 A12 A16 A19
P-J, -/V, /SW 64-88,103 225/40R18 A58 Flh Lim
e1*2007/46*0141*.., 64-88,103 225/45R18 V18 S01
e4*2007/46*0309*..,
§ 22 47638, Erweiterung 08
64-88,103 235/40R18
e4*2007/46*0204*.. 64-88,103 235/45R18 A01 G75
64-88,103 235/45R18 R96
64-88,103 245/40R18
Opel Astra-J 70-88,103 215/45R18 A12 A16 A19
P-J/SW, -/V 70-88,103 225/40R18 A58 Car V18
e4*2007/46*0204*..; 70-88,103 225/45R18 S01
e4*2007/46*0308*.. 70-88,103 235/40R18
- Sports Tourer 70-88,103 235/45R18 A01 G75
- Station Wagon 70-88,103 235/45R18 R96
70-88,103 245/40R18
Opel Astra-K 70-147 205/40R18 T82 T86 A12 A16 A19
B-K 70-147 215/40R18 A58 Flh NoS
e4*2007/46*0996*.. 70-147 225/40R18 S01
Opel Astra-K Sports 70-147 205/40R18 T82 T86 A12 A16 A19
Tourer 70-147 215/40R18 A58 Car NoS
B-K 70-147 225/40R18 S01
e4*2007/46*0996*02-..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47638 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55020809 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RP4-8018
Hersteller Interpneu Handelsgesellschaft mbH
Seite 3 von 6
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
§ 22 47638, Erweiterung 08
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47638 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55020809 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RP4-8018
Hersteller Interpneu Handelsgesellschaft mbH
Seite 4 von 6
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G75 Ist die Reifengröße 215/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
§ 22 47638, Erweiterung 08
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
NoS Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen mit Schlechtwegpaket
(Serienreifen 215/55R16 oder 215/50R17).
R96 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/60
R16, 225/50R17 oder 225/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47638 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55020809 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RP4-8018
Hersteller Interpneu Handelsgesellschaft mbH
Seite 5 von 6

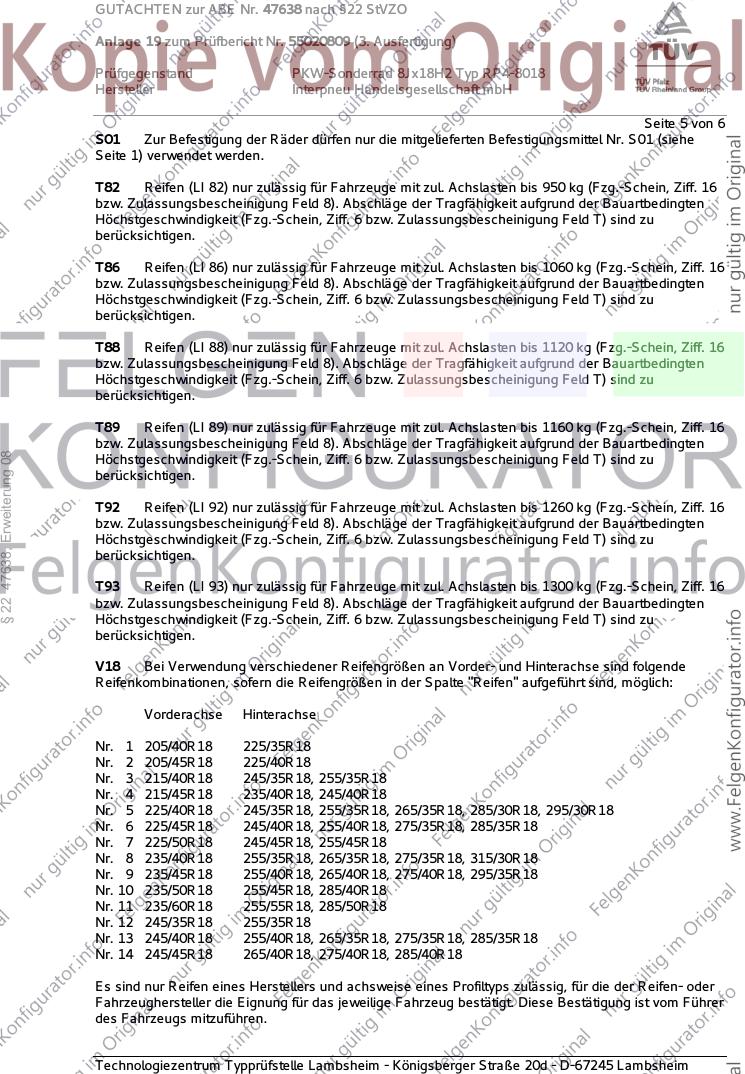

S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§ 22 47638, Erweiterung 08
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

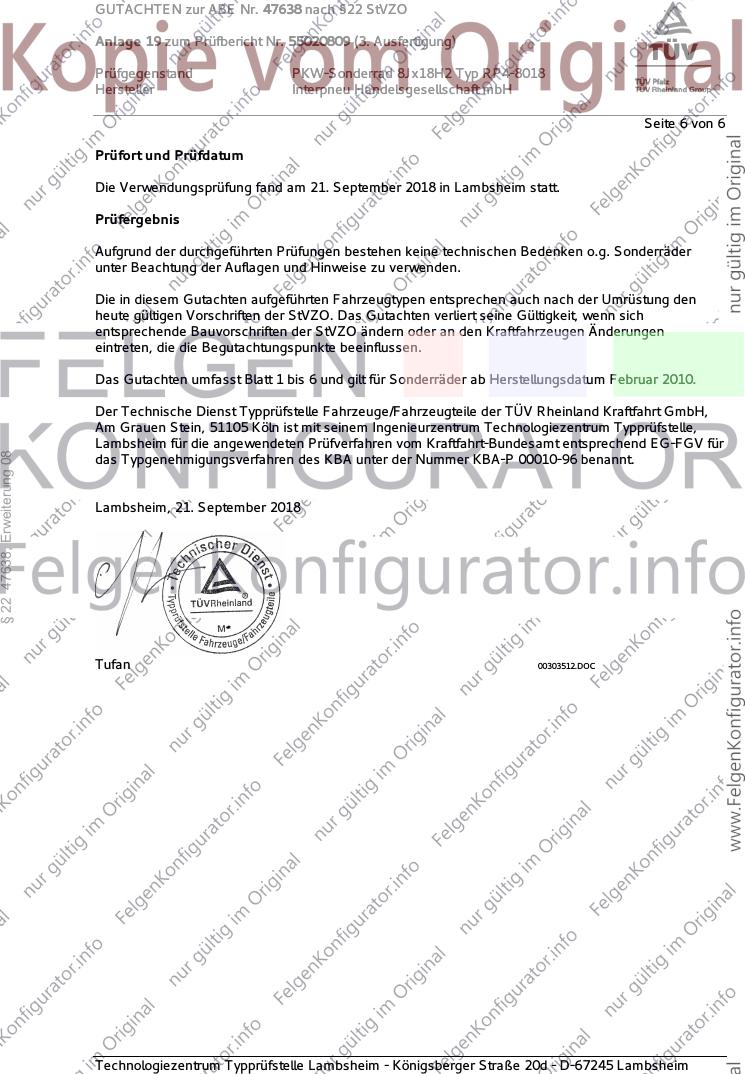

GUTACHTEN zur ABE Nr. 47638 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55020809 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RP4-8018
Hersteller Interpneu Handelsgesellschaft mbH
Seite 6 von 6
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. September 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Februar 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
§ 22 47638, Erweiterung 08
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. September 2018
Tufan 00303512.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
