Gutachten 16-00168-CCGBM-04
zur Erteilung eines Nachtrags zur ABE 51066
zu V.1. ANLAGE: 8 Radtyp: D1317
Antragsteller: DIEWE GmbH Stand: 25.05.2020
_______________________________________________________________________________________________________________

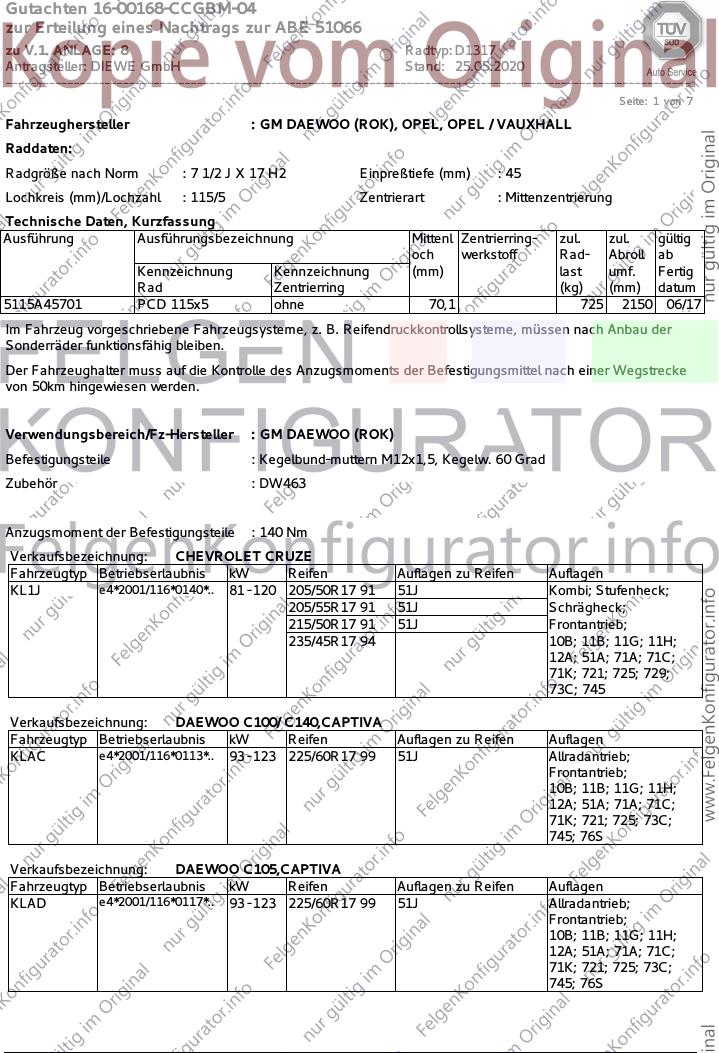

Seite: 1 von 7
Fahrzeughersteller : GM DAEWOO (ROK), OPEL, OPEL / VAUXHALL
Raddaten:
Radgröße nach Norm : 7 1/2 J X 17 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 115/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
5115A45701 PCD 115x5 ohne 70,1 725 2150 06/17
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : GM DAEWOO (ROK)
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad
Zubehör : DW463
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: CHEVROLET CRUZE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KL1J e4*2001/116*0140*.. 81 - 120 205/50R17 91 51J Kombi; Stufenheck;
205/55R17 91 51J Schrägheck;
215/50R17 91 51J Frontantrieb;
235/45R17 94 10B; 11B; 11G; 11H;
12A; 51A; 71A; 71C;
71K; 721; 725; 729;
73C; 745
Verkaufsbezeichnung: DAEWOO C100/ C140,CAPTIVA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KLAC e4*2001/116*0113*.. 93 - 123 225/60R17 99 51J Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 71C;
71K; 721; 725; 73C;
745; 76S
Verkaufsbezeichnung: DAEWOO C105,CAPTIVA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KLAD e4*2001/116*0117*.. 93 - 123 225/60R17 99 51J Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 71C;
71K; 721; 725; 73C;
745; 76S
Gutachten 16-00168-CCGBM-04
zur Erteilung eines Nachtrags zur ABE 51066
zu V.1. ANLAGE: 8 Radtyp: D1317
Antragsteller: DIEWE GmbH Stand: 25.05.2020
_______________________________________________________________________________________________________________

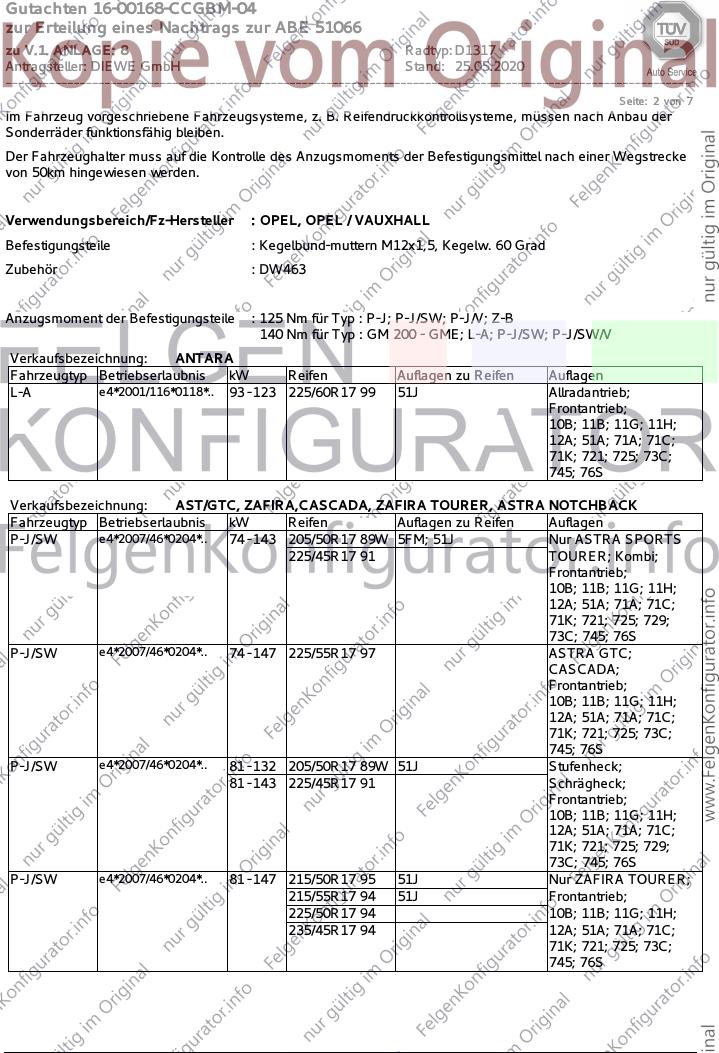

Seite: 2 von 7
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : OPEL, OPEL / VAUXHALL
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad
Zubehör : DW463
Anzugsmoment der Befestigungsteile : 125 Nm für Typ : P-J; P-J/SW; P-J/V; Z-B
140 Nm für Typ : GM 200 - GME; L-A; P-J/SW; P-J/SW/V
Verkaufsbezeichnung: ANTARA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
L-A e4*2001/116*0118*.. 93 - 123 225/60R17 99 51J Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 71C;
71K; 721; 725; 73C;
745; 76S
Verkaufsbezeichnung: AST/GTC, ZAFIRA,CASCADA, ZAFIRA TOURER, ASTRA NOTCHBACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J/SW e4*2007/46*0204*.. 74 - 143 205/50R17 89W 5FM; 51J Nur ASTRA SPORTS
225/45R17 91 TOURER; Kombi;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 71C;
71K; 721; 725; 729;
73C; 745; 76S
P-J/SW e4*2007/46*0204*.. 74 - 147 225/55R17 97 ASTRA GTC;
CASCADA;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 71C;
71K; 721; 725; 73C;
745; 76S
P-J/SW e4*2007/46*0204*.. 81 - 132 205/50R17 89W 51J Stufenheck;
81 - 143 225/45R17 91 Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 71C;
71K; 721; 725; 729;
73C; 745; 76S
P-J/SW e4*2007/46*0204*.. 81 - 147 215/50R17 95 51J Nur ZAFIRA TOURER;
215/55R17 94 51J Frontantrieb;
225/50R17 94 10B; 11B; 11G; 11H;
235/45R17 94 12A; 51A; 71A; 71C;
71K; 721; 725; 73C;
745; 76S
Gutachten 16-00168-CCGBM-04
zur Erteilung eines Nachtrags zur ABE 51066
zu V.1. ANLAGE: 8 Radtyp: D1317
Antragsteller: DIEWE GmbH Stand: 25.05.2020
_______________________________________________________________________________________________________________

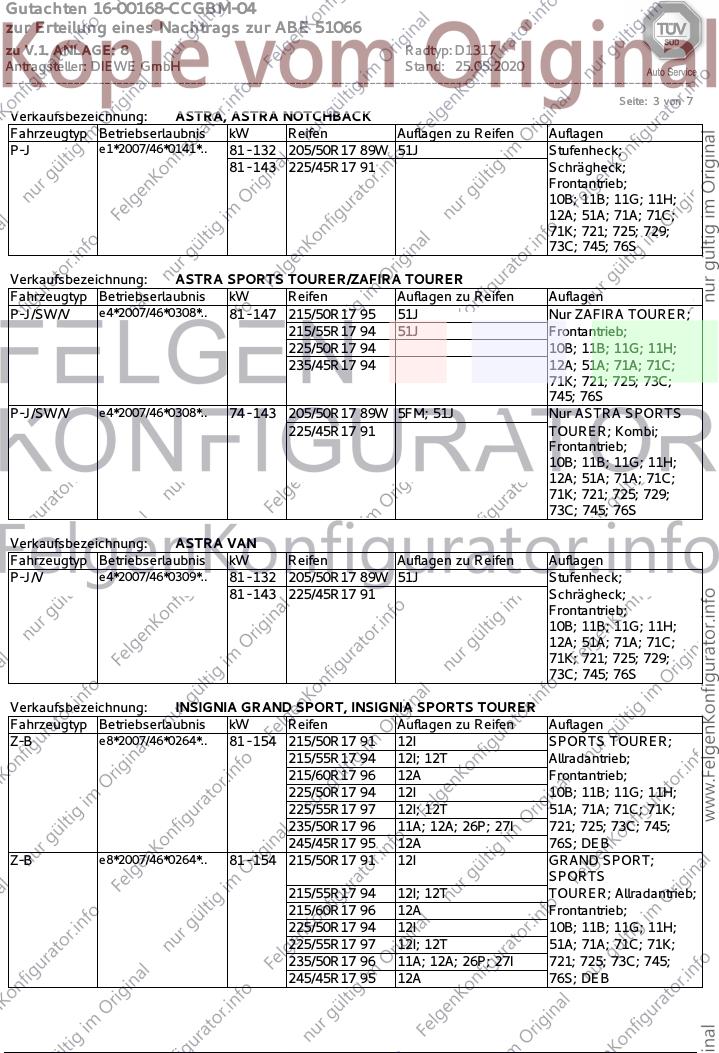

Seite: 3 von 7
Verkaufsbezeichnung: ASTRA, ASTRA NOTCHBACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J e1*2007/46*0141*.. 81 - 132 205/50R17 89W 51J Stufenheck;
81 - 143 225/45R17 91 Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 71C;
71K; 721; 725; 729;
73C; 745; 76S
Verkaufsbezeichnung: ASTRA SPORTS TOURER/ZAFIRA TOURER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J/SW/V e4*2007/46*0308*.. 81 - 147 215/50R17 95 51J Nur ZAFIRA TOURER;
215/55R17 94 51J Frontantrieb;
225/50R17 94 10B; 11B; 11G; 11H;
235/45R17 94 12A; 51A; 71A; 71C;
71K; 721; 725; 73C;
745; 76S
P-J/SW/V e4*2007/46*0308*.. 74 - 143 205/50R17 89W 5FM; 51J Nur ASTRA SPORTS
225/45R17 91 TOURER; Kombi;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 71C;
71K; 721; 725; 729;
73C; 745; 76S
Verkaufsbezeichnung: ASTRA VAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J/V e4*2007/46*0309*.. 81 - 132 205/50R17 89W 51J Stufenheck;
81 - 143 225/45R17 91 Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 71C;
71K; 721; 725; 729;
73C; 745; 76S
Verkaufsbezeichnung: INSIGNIA GRAND SPORT, INSIGNIA SPORTS TOURER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z-B e8*2007/46*0264*.. 81 - 154 215/50R17 91 12I SPORTS TOURER;
215/55R17 94 12I; 12T Allradantrieb;
215/60R17 96 12A Frontantrieb;
225/50R17 94 12I 10B; 11B; 11G; 11H;
225/55R17 97 12I; 12T 51A; 71A; 71C; 71K;
235/50R17 96 11A; 12A; 26P; 27I 721; 725; 73C; 745;
245/45R17 95 12A 76S; DEB
Z-B e8*2007/46*0264*.. 81 - 154 215/50R17 91 12I GRAND SPORT;
SPORTS
215/55R17 94 12I; 12T TOURER; Allradantrieb;
215/60R17 96 12A Frontantrieb;
225/50R17 94 12I 10B; 11B; 11G; 11H;
225/55R17 97 12I; 12T 51A; 71A; 71C; 71K;
235/50R17 96 11A; 12A; 26P; 27I 721; 725; 73C; 745;
245/45R17 95 12A 76S; DEB
Gutachten 16-00168-CCGBM-04
zur Erteilung eines Nachtrags zur ABE 51066
zu V.1. ANLAGE: 8 Radtyp: D1317
Antragsteller: DIEWE GmbH Stand: 25.05.2020
_______________________________________________________________________________________________________________

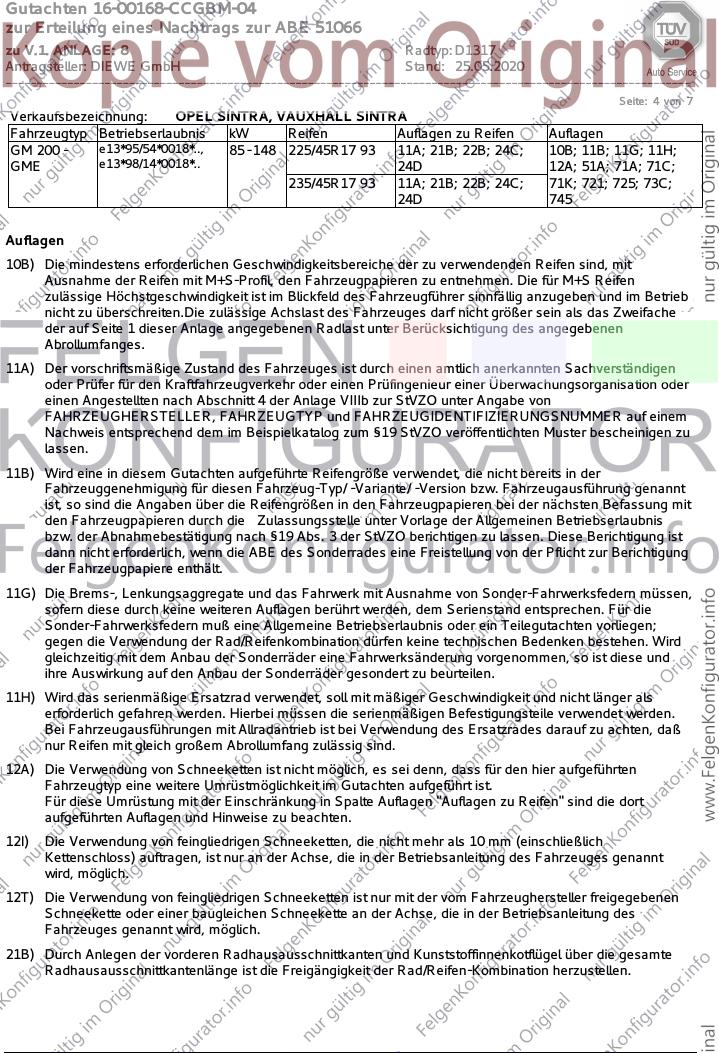

Seite: 4 von 7
Verkaufsbezeichnung: OPEL SINTRA, VAUXHALL SINTRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GM 200 - e13*95/54*0018*.., 85 - 148 225/45R17 93 11A; 21B; 22B; 24C; 10B; 11B; 11G; 11H;
GME e13*98/14*0018*.. 24D 12A; 51A; 71A; 71C;
235/45R17 93 11A; 21B; 22B; 24C; 71K; 721; 725; 73C;
24D 745
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Gutachten 16-00168-CCGBM-04
zur Erteilung eines Nachtrags zur ABE 51066
zu V.1. ANLAGE: 8 Radtyp: D1317
Antragsteller: DIEWE GmbH Stand: 25.05.2020
_______________________________________________________________________________________________________________

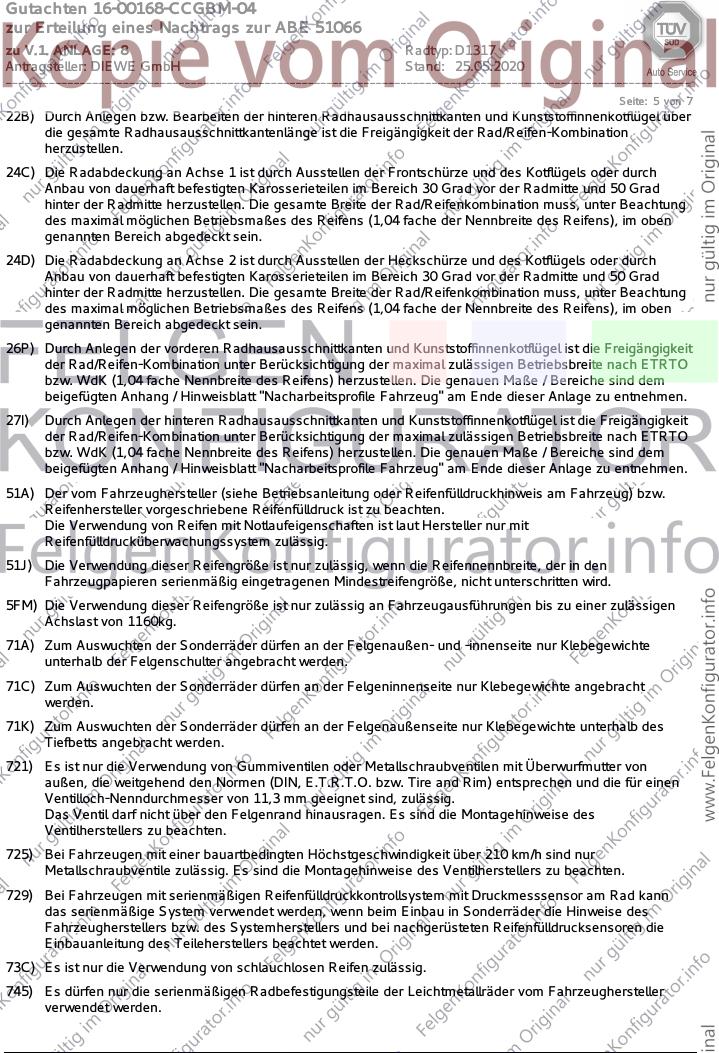

Seite: 5 von 7
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem

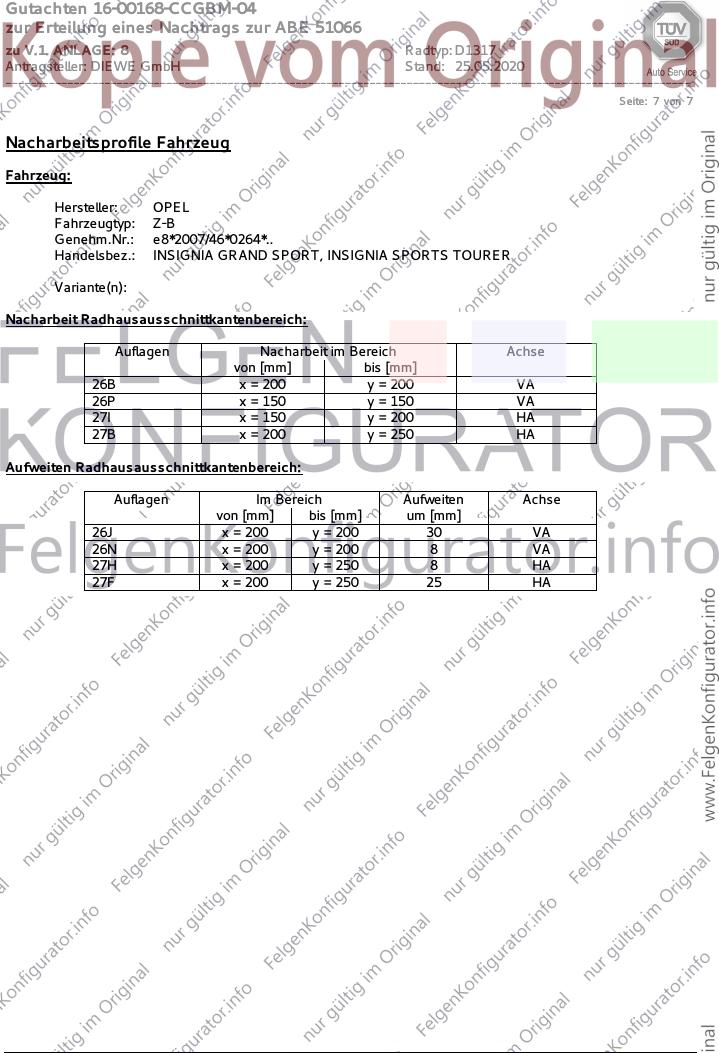

beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
71A) Zum Auswuchten der Sonderräder dürfen an der Felgenaußen- und -innenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
745) Es dürfen nur die serienmäßigen Radbefestigungsteile der Leichtmetallräder vom Fahrzeughersteller
verwendet werden.
Gutachten 16-00168-CCGBM-04
zur Erteilung eines Nachtrags zur ABE 51066
zu V.1. ANLAGE: 8 Radtyp: D1317
Antragsteller: DIEWE GmbH Stand: 25.05.2020
_______________________________________________________________________________________________________________
Seite: 6 von 7

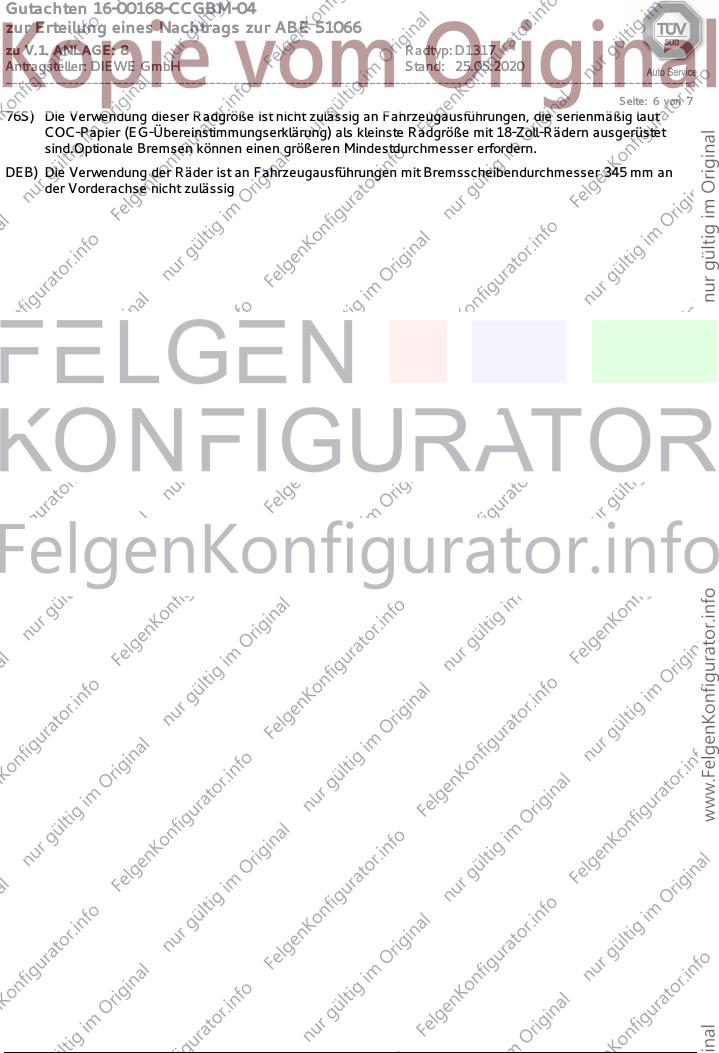

76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 18-Zoll-Rädern ausgerüstet
sind.Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
DEB) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 345 mm an
der Vorderachse nicht zulässig
Gutachten 16-00168-CCGBM-04
zur Erteilung eines Nachtrags zur ABE 51066
zu V.1. ANLAGE: 8 Radtyp: D1317
Antragsteller: DIEWE GmbH Stand: 25.05.2020
_______________________________________________________________________________________________________________
Seite: 7 von 7
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: OPEL
Fahrzeugtyp: Z-B
Genehm.Nr.: e8*2007/46*0264*..
Handelsbez.: INSIGNIA GRAND SPORT, INSIGNIA SPORTS TOURER
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 200 y = 200 VA
26P x = 150 y = 150 VA
27I x = 150 y = 200 HA
27B x = 200 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 200 y = 200 30 VA
26N x = 200 y = 200 8 VA
27H x = 200 y = 250 8 HA
27F x = 200 y = 250 25 HA
