Gutachten zur Erteilung der ABE-Nr. 48107 nach § 22 STVZO
Nr. : RA-000594-A0-104
Anlage-Nr. : 11
Seite : 1/4 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R8805
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: 53R8805.040
Radgröße: 8Jx18H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 105 mm
Lochzahl: 5
Mittenlochdurchmesser: 56,62 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 690 kg
bei Reifenabrollumfang: 2260 mm
Verwendungsbereich
Fahrzeughersteller : Chevrolet
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
KL1J, CHIR Radmutter, Kegel 60°, Gewinde 2150
M12x1,5,
RA-000594-A0-104-11~DW-5-105-56_5-ET40_53R8805.doc
Gutachten zur Erteilung der ABE-Nr. 48107 nach § 22 STVZO
Nr. : RA-000594-A0-104
Anlage-Nr. : 11
Seite : 2/4 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
Typ: KL1J
ABE / EG-Genehmigung: e4*2001/116*0140*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 104 Chevrolet Cruze 215/45R18 A02) bis A10)
225/40R18
225/45R18
A01)K41)
235/40R18
A01)K41)
245/40R18
A01)K03)K04)K41)
e4*2001/116*0140*02 1220/980 5/105/56,5
Typ: CHIR
ABE / EG-Genehmigung: e50*2007/46*0007*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 104 Chevrolet Cruze LPG 215/45R18 A02) bis A10)
225/40R18
225/45R18
A01)K41)
235/40R18
A01)K41)
245/40R18
A01)K03)K04)K41)
e4*2001/116*0140*02 1220/980 5/105/56,5
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf ei-
nem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
RA-000594-A0-104-11~DW-5-105-56_5-ET40_53R8805.doc
Gutachten zur Erteilung der ABE-Nr. 48107 nach § 22 STVZO
Nr. : RA-000594-A0-104
Anlage-Nr. : 11
Seite : 3/4 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805

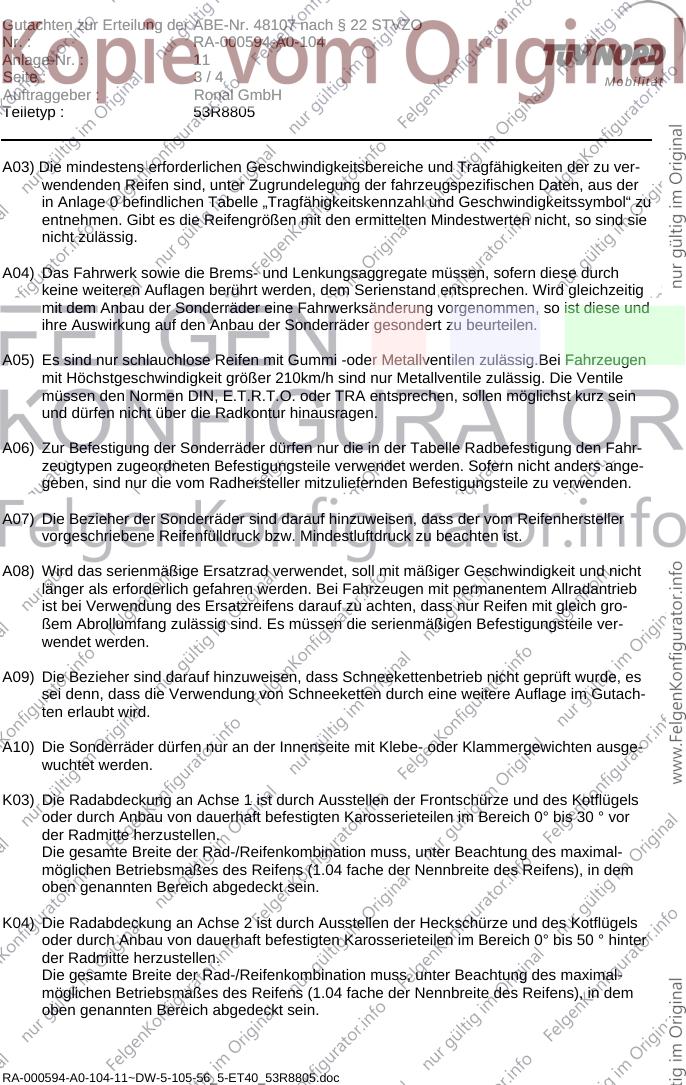

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu ver-
wendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den Fahr-
zeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders ange-
geben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich gro-
ßem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile ver-
wendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutach-
ten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausge-
wuchtet werden.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30 ° vor
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50 ° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
RA-000594-A0-104-11~DW-5-105-56_5-ET40_53R8805.doc
Gutachten zur Erteilung der ABE-Nr. 48107 nach § 22 STVZO
Nr. : RA-000594-A0-104
Anlage-Nr. : 11
Seite : 4/4 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
K41) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- die Radhausausschnittkanten sind von Stoßfängeroberkante bis zur Türhinterkante um
10 mm aufzuweiten,
- vom Kunststoffinnenkotflügel ist im Bereich von Stoßfängeroberkante bis zur Türhinter-
kannte ein Streifen von ca. 50 mm Breite (gemessen von der Radhausausschnittkante)
abzutrennen. Der verbleibende Kunststoffinnenkotflügel ist an der Schnittkante eng an
das Metallinnenradhaus anzulegen und festzukleben.
Die Anlage Nr. 11 mit den Blättern 1 bis 4 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 53R8805 des Auftraggebers Ronal GmbH .
