Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 15a

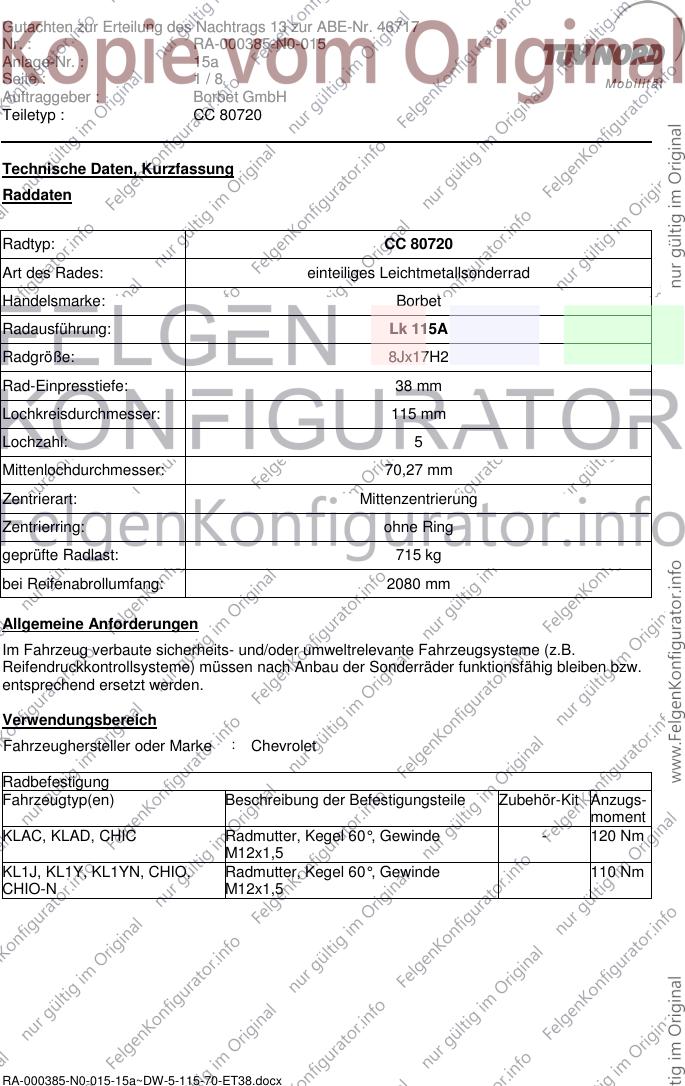

Seite : 1/8 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Technische Daten, Kurzfassung
Raddaten
Radtyp: CC 80720
Art des Rades: einteiliges Leichtmetallsonderrad
Handelsmarke: Borbet
Radausführung: Lk 115A
Radgröße: 8Jx17H2
Rad-Einpresstiefe: 38 mm
Lochkreisdurchmesser: 115 mm
Lochzahl: 5
Mittenlochdurchmesser: 70,27 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 715 kg
bei Reifenabrollumfang: 2080 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Chevrolet
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
KLAC, KLAD, CHIC Radmutter, Kegel 60°, Gewinde - 120 Nm
M12x1,5
KL1J, KL1Y, KL1YN, CHIO, Radmutter, Kegel 60°, Gewinde 110 Nm
CHIO-N M12x1,5
RA-000385-N0-015-15a~DW-5-115-70-ET38.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 15a

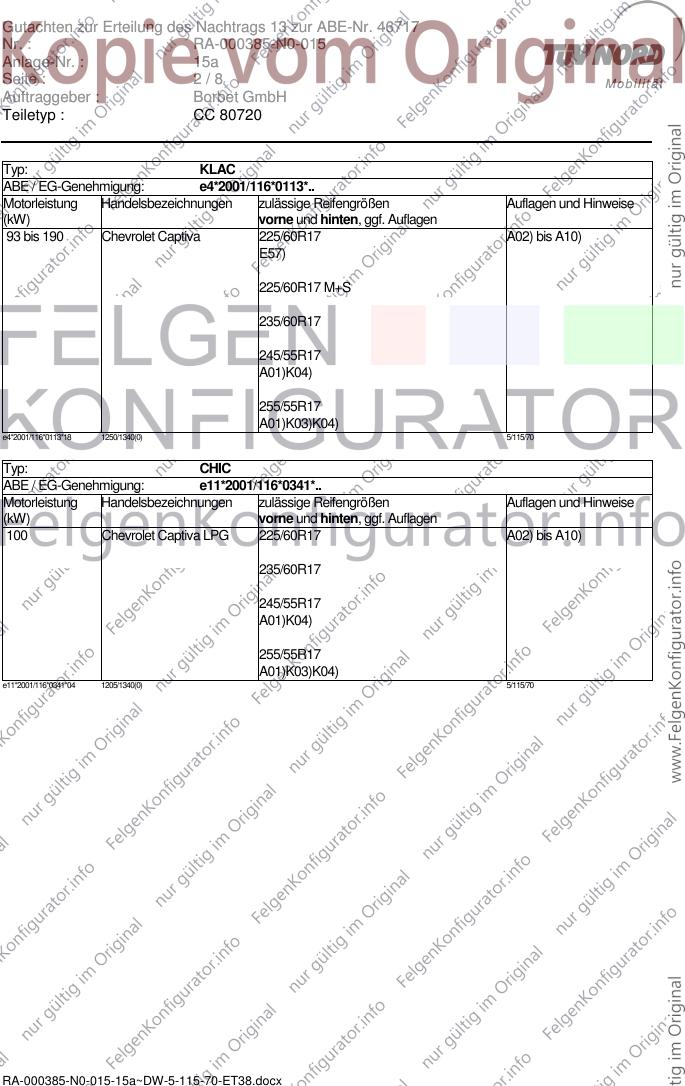

Seite : 2/8 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ: KLAC
ABE / EG-Genehmigung: e4*2001/116*0113*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
93 bis 190 Chevrolet Captiva 225/60R17 A02) bis A10)
E57)
225/60R17 M+S
235/60R17
245/55R17
A01)K04)
255/55R17
A01)K03)K04)
e4*2001/116*0113*18 1250/1340(0) 5/115/70
Typ: CHIC
ABE / EG-Genehmigung: e11*2001/116*0341*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 Chevrolet Captiva LPG 225/60R17 A02) bis A10)
235/60R17
245/55R17
A01)K04)
255/55R17
A01)K03)K04)
e11*2001/116*0341*04 1205/1340(0) 5/115/70
RA-000385-N0-015-15a~DW-5-115-70-ET38.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 15a
Seite : 3/8 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ(en): ABE / EG-Genehmigung(en):
KLAD e4*2001/116*0117*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
93 bis 167 Chevrolet Captiva MAXX 225/60R17 A02) bis A10)
N235)
235/60R17
A01) K04)
245/55R17
A01) K02)
245/60R17
A01) K02)
255/55R17
A01) K02)K03)
Typ(en): ABE / EG-Genehmigung(en):
KL1J e4*2001/116*0140*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
92 bis 120 Chevrolet Cruze 205/50R17 A02) bis A10)
(Stufenheck, Kombi) M00)
205/55R17
M00)
215/50R17
A01) K04)M00)
225/45R17
225/50R17
A01) K01)K04) K41)
235/45R17
A01) K04)
245/45R17
A01) K01)K04) K41)
255/45R17
A01) K01)K04) K41)
RA-000385-N0-015-15a~DW-5-115-70-ET38.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 15a

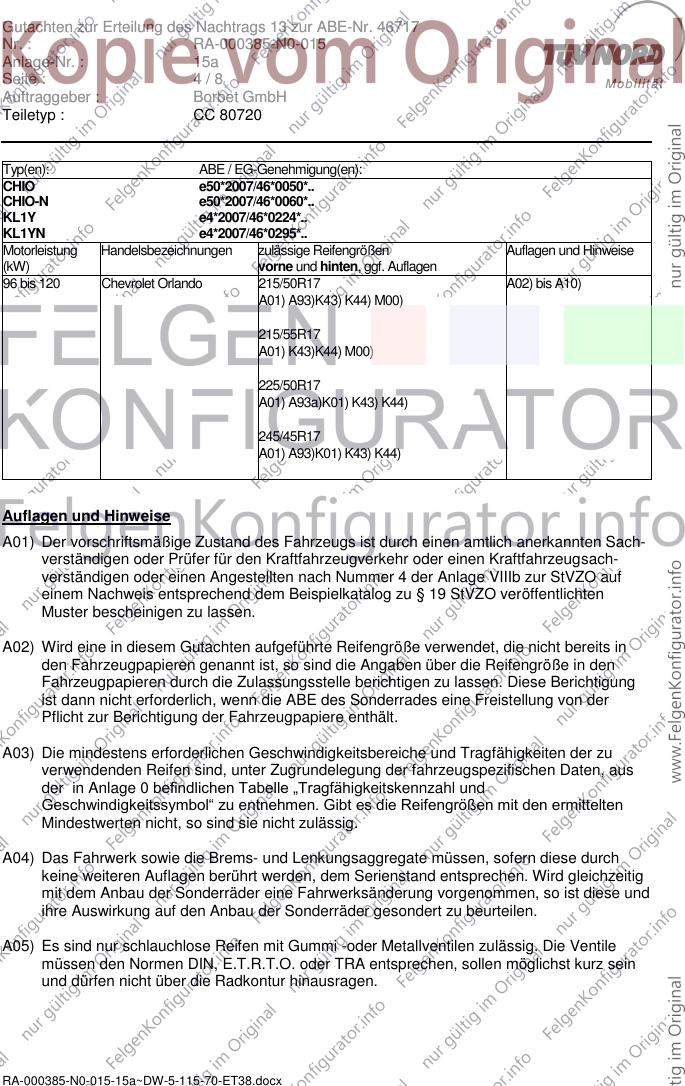

Seite : 4/8 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ(en): ABE / EG-Genehmigung(en):
CHIO e50*2007/46*0050*..
CHIO-N e50*2007/46*0060*..
KL1Y e4*2007/46*0224*..
KL1YN e4*2007/46*0295*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 120 Chevrolet Orlando 215/50R17 A02) bis A10)
A01) A93)K43) K44) M00)
215/55R17
A01) K43)K44) M00)
225/50R17
A01) A93a)K01) K43) K44)
245/45R17
A01) A93)K01) K43) K44)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
RA-000385-N0-015-15a~DW-5-115-70-ET38.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 15a
Seite : 5/8 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E57) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit Sommerreifengröße
ab Nennbreite 235/.. ausgerüstet sind oder nur diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50 °
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000385-N0-015-15a~DW-5-115-70-ET38.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 15a

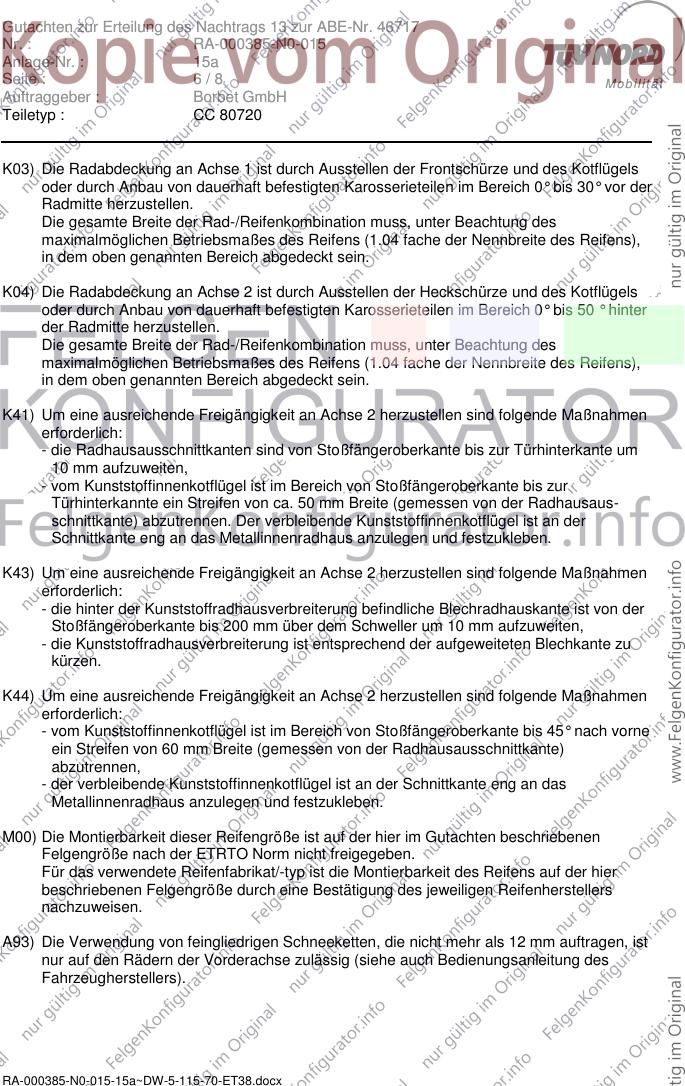

Seite : 6/8 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50 ° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K41) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- die Radhausausschnittkanten sind von Stoßfängeroberkante bis zur Türhinterkante um
10 mm aufzuweiten,
- vom Kunststoffinnenkotflügel ist im Bereich von Stoßfängeroberkante bis zur
Türhinterkannte ein Streifen von ca. 50 mm Breite (gemessen von der Radhausaus-
schnittkante) abzutrennen. Der verbleibende Kunststoffinnenkotflügel ist an der
Schnittkante eng an das Metallinnenradhaus anzulegen und festzukleben.
K43) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- die hinter der Kunststoffradhausverbreiterung befindliche Blechradhauskante ist von der
Stoßfängeroberkante bis 200 mm über dem Schweller um 10 mm aufzuweiten,
- die Kunststoffradhausverbreiterung ist entsprechend der aufgeweiteten Blechkante zu
kürzen.
K44) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- vom Kunststoffinnenkotflügel ist im Bereich von Stoßfängeroberkante bis 45° nach vorne
ein Streifen von 60 mm Breite (gemessen von der Radhausausschnittkante)
abzutrennen,
- der verbleibende Kunststoffinnenkotflügel ist an der Schnittkante eng an das
Metallinnenradhaus anzulegen und festzukleben.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben.
Für das verwendete Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier
beschriebenen Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers
nachzuweisen.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
RA-000385-N0-015-15a~DW-5-115-70-ET38.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 15a
Seite : 7/8 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K41) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- die Radhausausschnittkanten sind von Stoßfängeroberkante bis zur Türhinterkante
um 10 mm aufzuweiten,
- vom Kunststoffinnenkotflügel ist im Bereich von Stoßfängeroberkante bis zur
Türhinterkannte ein Streifen von ca. 50 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen,
- der verbleibende Kunststoffinnenkotflügel ist an der Schnittkante eng an das
Metallinnenradhaus anzulegen und festzukleben.
K43) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- die hinter der Kunststoffradhausverbreiterung befindliche Blechradhauskante ist von
der Stoßfängeroberkante bis 200 mm über dem Schweller um 10 mm aufzuweiten,
- die Kunststoffradhausverbreiterung ist entsprechend der aufgeweiteten Blechkante zu
kürzen.
RA-000385-N0-015-15a~DW-5-115-70-ET38.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 15a
Seite : 8/8 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
K44) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- vom Kunststoffinnenkotflügel ist im Bereich von Stoßfängeroberkante bis 45° nach
vorne ein Streifen von 60 mm Breite (gemessen von der Radhausausschnittkante)
abzutrennen,
- der verbleibende Kunststoffinnenkotflügel ist an der Schnittkante eng an das
Metallinnenradhaus anzulegen und festzukleben.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
Die Anlage Nr. 15a mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CC 80720 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 05.12.2014
RA-000385-N0-015-15a~DW-5-115-70-ET38.docx
