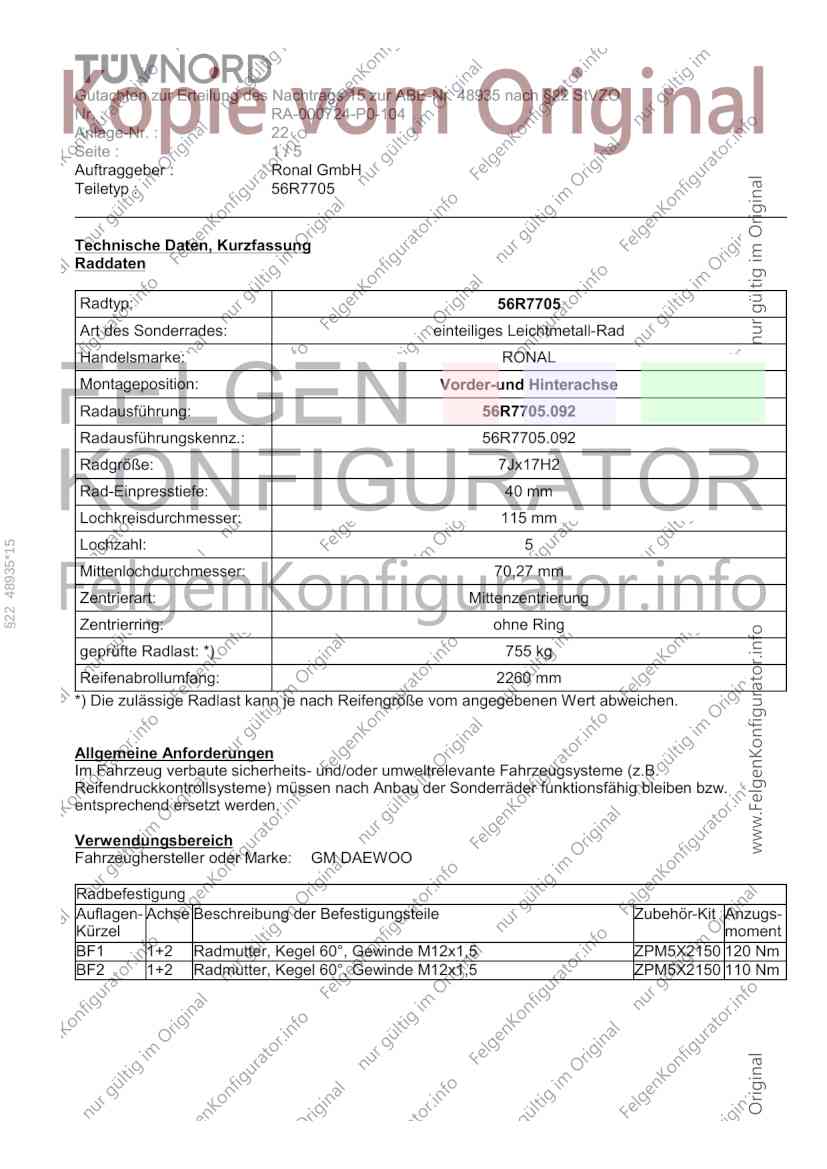

Gutachten zur Erteilung des Nachtrags 15 zur ABE-Nr. 48935 nach §22 StVZO
Nr. : RA-000724-P0-104
Anlage-Nr. : 22
Seite : 1/5
Auftraggeber : Ronal GmbH
Teiletyp : 56R7705
Technische Daten, Kurzfassung
Raddaten
Radtyp: 56R7705
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 56R7705.092
Radausführungskennz.: 56R7705.092
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 115 mm
Lochzahl: 5
§22 48935*15
Mittenlochdurchmesser: 70,27 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 755 kg
Reifenabrollumfang: 2260 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: GM DAEWOO
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 ZPM5X2150 120 Nm
BF2 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 ZPM5X2150 110 Nm

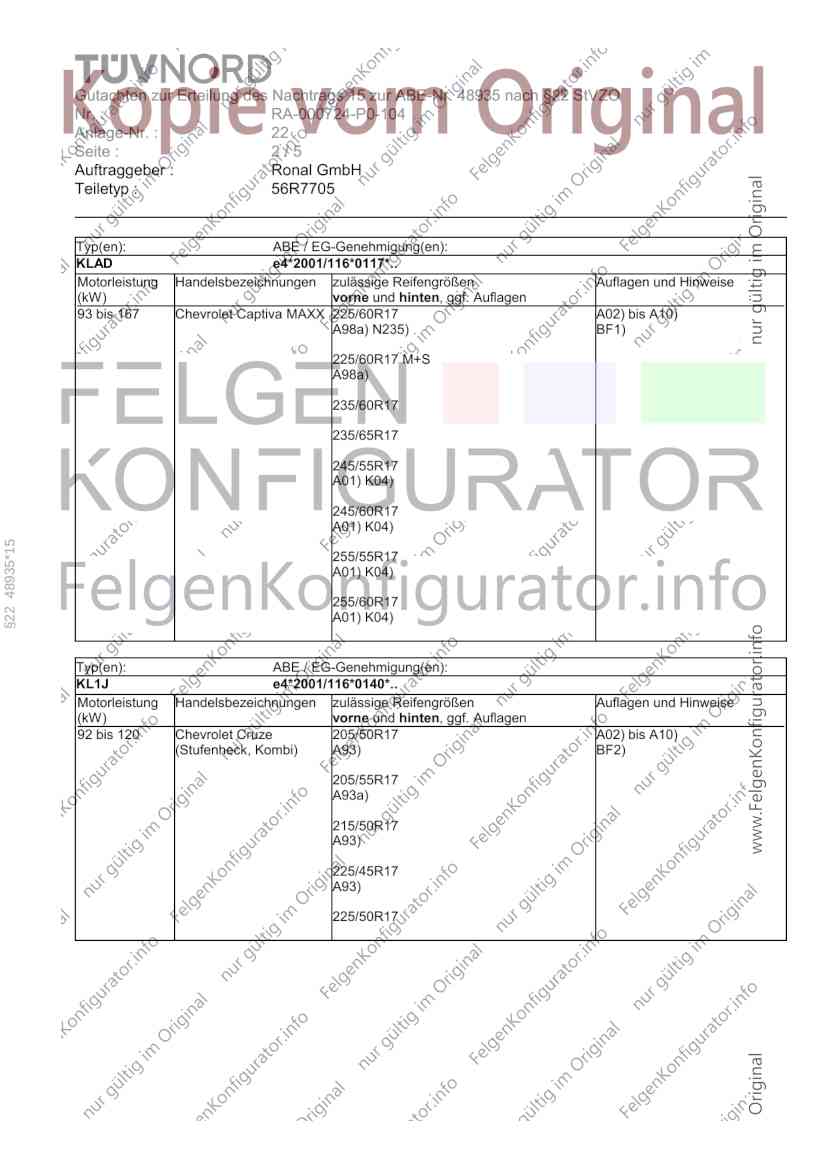

Gutachten zur Erteilung des Nachtrags 15 zur ABE-Nr. 48935 nach §22 StVZO
Nr. : RA-000724-P0-104
Anlage-Nr. : 22
Seite : 2/5
Auftraggeber : Ronal GmbH
Teiletyp : 56R7705
Typ(en): ABE / EG-Genehmigung(en):
KLAD e4*2001/116*0117*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
93 bis 167 Chevrolet Captiva MAXX 225/60R17 A02) bis A10)
A98a) N235) BF1)
225/60R17 M+S
A98a)
235/60R17
235/65R17
245/55R17
A01) K04)
245/60R17
A01) K04)
§22 48935*15
255/55R17
A01) K04)
255/60R17
A01) K04)
Typ(en): ABE / EG-Genehmigung(en):
KL1J e4*2001/116*0140*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
92 bis 120 Chevrolet Cruze 205/50R17 A02) bis A10)
(Stufenheck, Kombi) A93) BF2)
205/55R17
A93a)
215/50R17
A93)
225/45R17
A93)
225/50R17

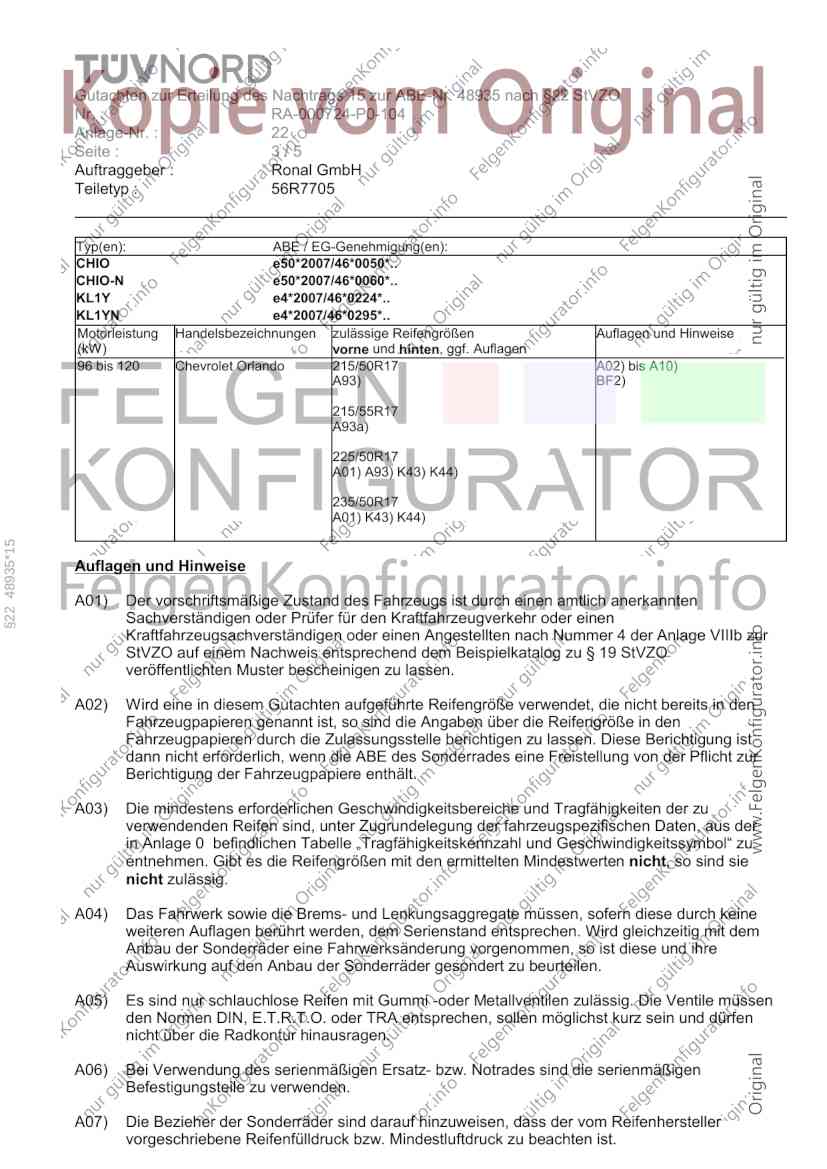

Gutachten zur Erteilung des Nachtrags 15 zur ABE-Nr. 48935 nach §22 StVZO
Nr. : RA-000724-P0-104
Anlage-Nr. : 22
Seite : 3/5
Auftraggeber : Ronal GmbH
Teiletyp : 56R7705
Typ(en): ABE / EG-Genehmigung(en):
CHIO e50*2007/46*0050*..
CHIO-N e50*2007/46*0060*..
KL1Y e4*2007/46*0224*..
KL1YN e4*2007/46*0295*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 120 Chevrolet Orlando 215/50R17 A02) bis A10)
A93) BF2)
215/55R17
A93a)
225/50R17
A01) A93) K43) K44)
235/50R17
A01) K43) K44)
§22 48935*15
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

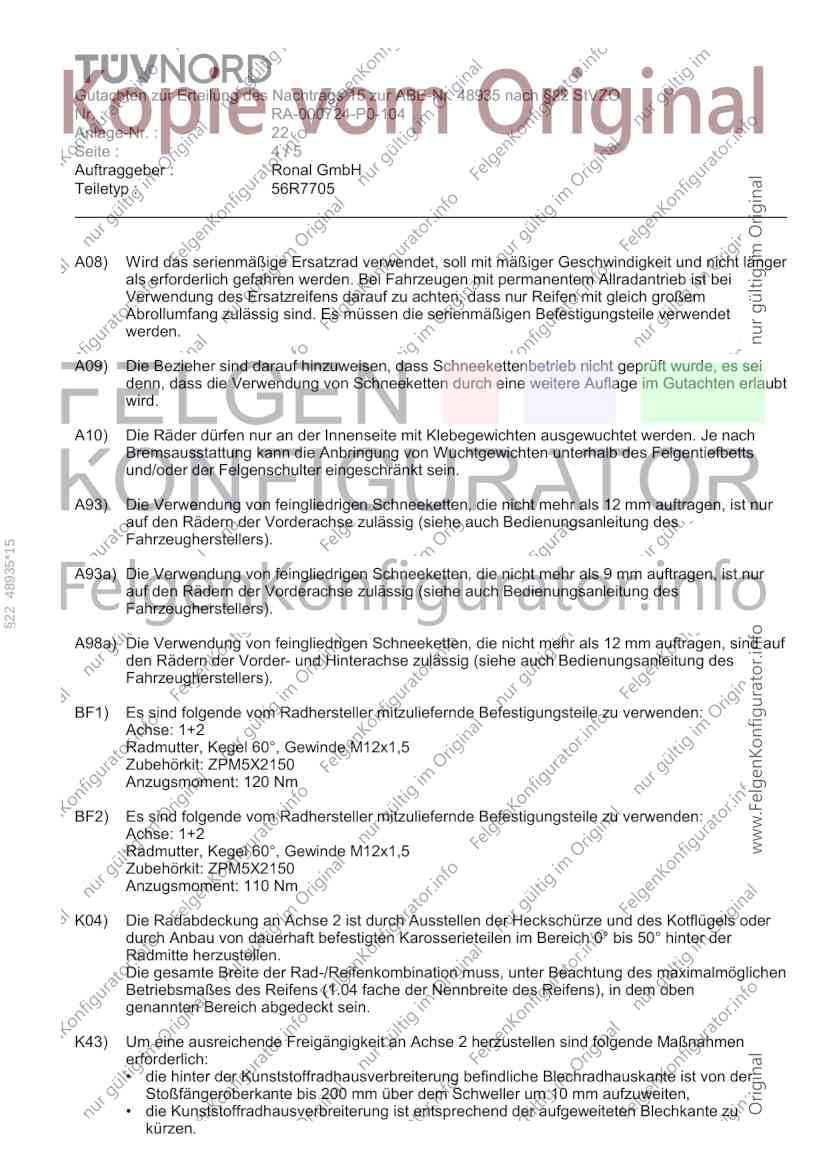

Gutachten zur Erteilung des Nachtrags 15 zur ABE-Nr. 48935 nach §22 StVZO
Nr. : RA-000724-P0-104
Anlage-Nr. : 22
Seite : 4/5
Auftraggeber : Ronal GmbH
Teiletyp : 56R7705
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
§22 48935*15
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A98a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, sind auf
den Rädern der Vorder- und Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZPM5X2150
Anzugsmoment: 120 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZPM5X2150
Anzugsmoment: 110 Nm
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K43) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• die hinter der Kunststoffradhausverbreiterung befindliche Blechradhauskante ist von der
Stoßfängeroberkante bis 200 mm über dem Schweller um 10 mm aufzuweiten,
• die Kunststoffradhausverbreiterung ist entsprechend der aufgeweiteten Blechkante zu
kürzen.

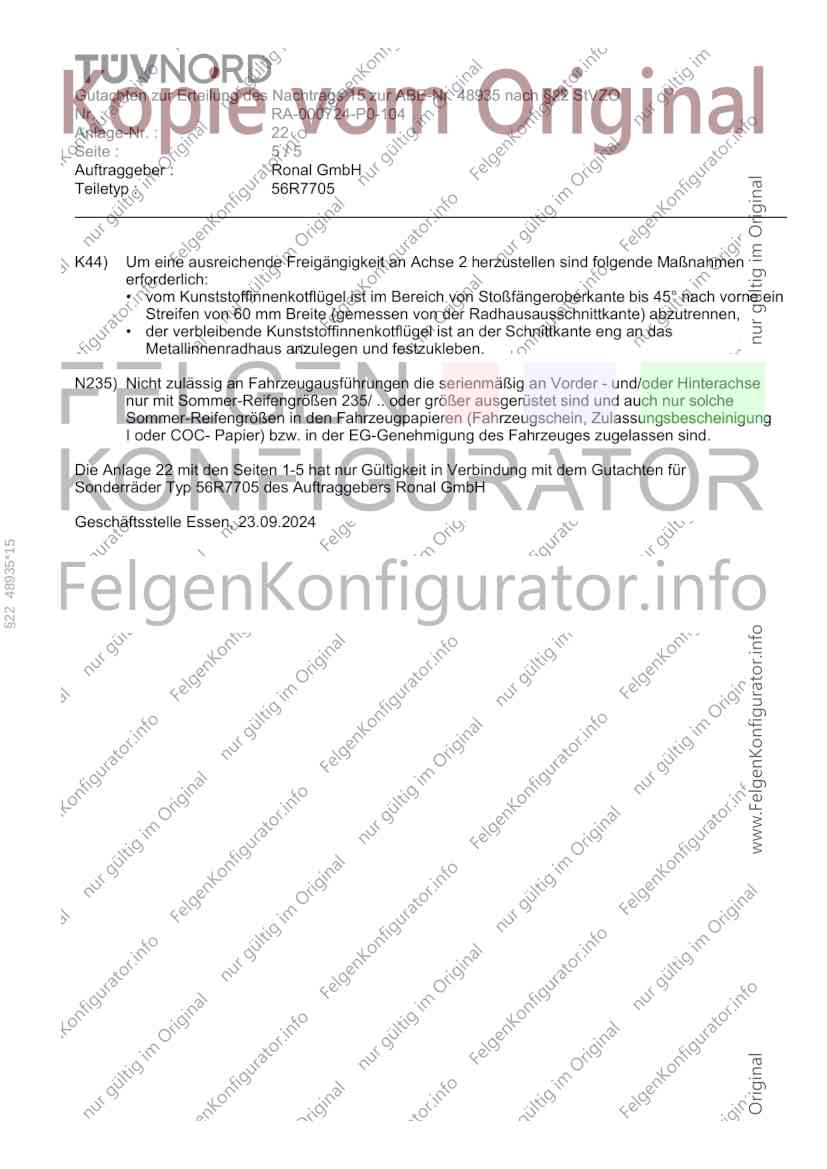

Gutachten zur Erteilung des Nachtrags 15 zur ABE-Nr. 48935 nach §22 StVZO
Nr. : RA-000724-P0-104
Anlage-Nr. : 22
Seite : 5/5
Auftraggeber : Ronal GmbH
Teiletyp : 56R7705
K44) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• vom Kunststoffinnenkotflügel ist im Bereich von Stoßfängeroberkante bis 45° nach vorne ein
Streifen von 60 mm Breite (gemessen von der Radhausausschnittkante) abzutrennen,
• der verbleibende Kunststoffinnenkotflügel ist an der Schnittkante eng an das
Metallinnenradhaus anzulegen und festzukleben.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage 22 mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ 56R7705 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 23.09.2024
§22 48935*15
