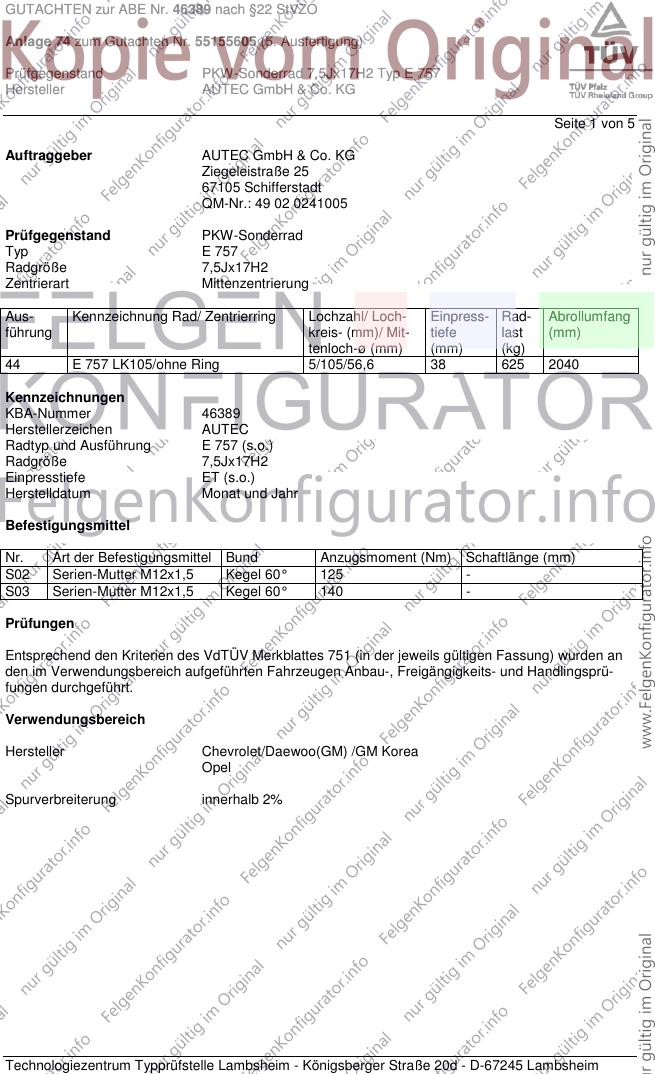

GUTACHTEN zur ABE Nr. 46389 nach §22 StVZO
Anlage 74 zum Gutachten Nr. 55155605 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ E 757
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 5
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ E 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
44 E 757 LK105/ohne Ring 5/105/56,6 38 625 2040
Kennzeichnungen
KBA-Nummer 46389
Herstellerzeichen AUTEC
Radtyp und Ausführung E 757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serien-Mutter M12x1,5 Kegel 60° 125 -
S03 Serien-Mutter M12x1,5 Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Chevrolet/Daewoo(GM) /GM Korea
Opel
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

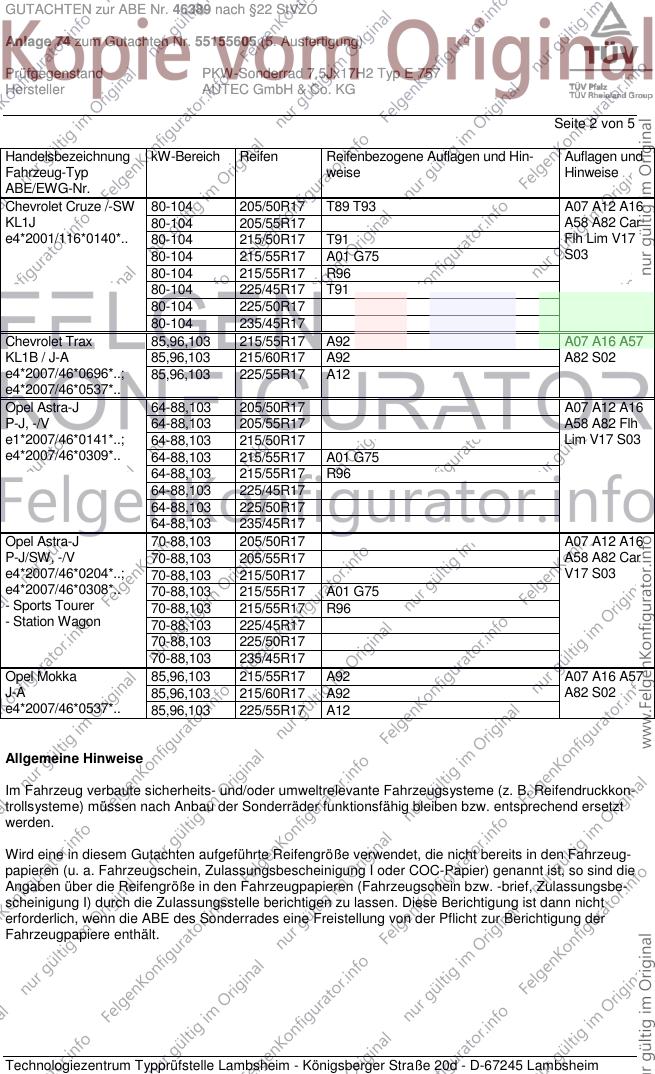

GUTACHTEN zur ABE Nr. 46389 nach §22 StVZO
Anlage 74 zum Gutachten Nr. 55155605 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ E 757
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Chevrolet Cruze /-SW 80-104 205/50R17 T89 T93 A07 A12 A16
KL1J 80-104 205/55R17 A58 A82 Car
e4*2001/116*0140*.. 80-104 215/50R17 T91 Flh Lim V17
80-104 215/55R17 A01 G75 S03
80-104 215/55R17 R96
80-104 225/45R17 T91
80-104 225/50R17
80-104 235/45R17
Chevrolet Trax 85,96,103 215/55R17 A92 A07 A16 A57
KL1B / J-A 85,96,103 215/60R17 A92 A82 S02
e4*2007/46*0696*..; 85,96,103 225/55R17 A12
e4*2007/46*0537*..
Opel Astra-J 64-88,103 205/50R17 A07 A12 A16
P-J, -/V 64-88,103 205/55R17 A58 A82 Flh
e1*2007/46*0141*..; 64-88,103 215/50R17 Lim V17 S03
e4*2007/46*0309*.. 64-88,103 215/55R17 A01 G75
64-88,103 215/55R17 R96
64-88,103 225/45R17
64-88,103 225/50R17
64-88,103 235/45R17
Opel Astra-J 70-88,103 205/50R17 A07 A12 A16
P-J/SW, -/V 70-88,103 205/55R17 A58 A82 Car
e4*2007/46*0204*..; 70-88,103 215/50R17 V17 S03
e4*2007/46*0308*.. 70-88,103 215/55R17 A01 G75
- Sports Tourer 70-88,103 215/55R17 R96
- Station Wagon 70-88,103 225/45R17
70-88,103 225/50R17
70-88,103 235/45R17
Opel Mokka 85,96,103 215/55R17 A92 A07 A16 A57
J-A 85,96,103 215/60R17 A92 A82 S02
e4*2007/46*0537*.. 85,96,103 225/55R17 A12
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

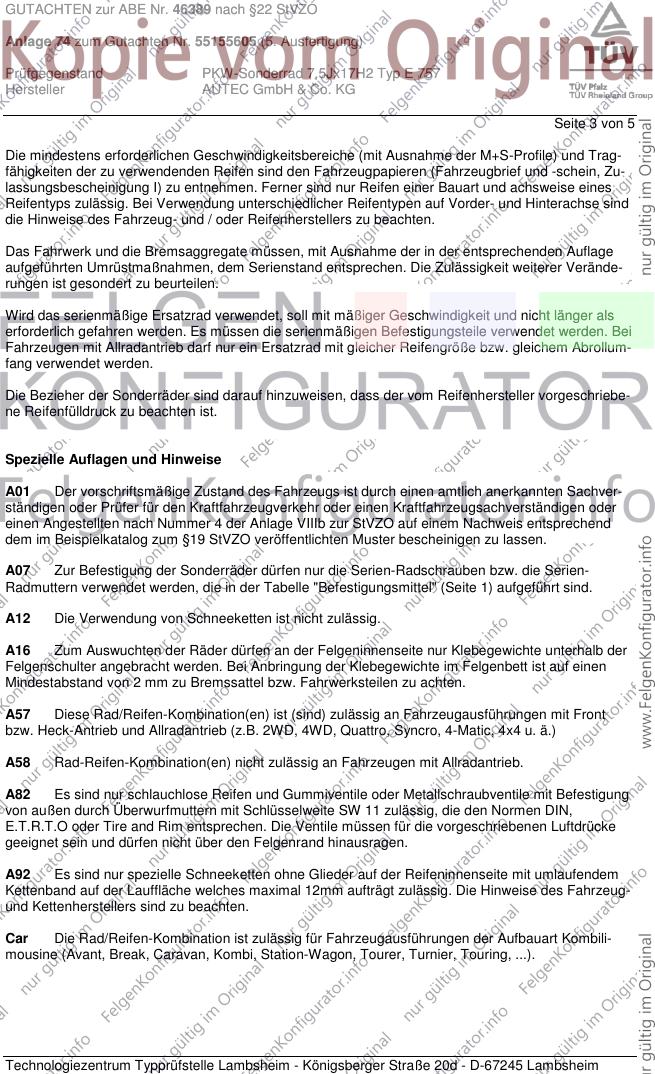

GUTACHTEN zur ABE Nr. 46389 nach §22 StVZO
Anlage 74 zum Gutachten Nr. 55155605 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ E 757
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 5
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebe-
ne Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
A92 Es sind nur spezielle Schneeketten ohne Glieder auf der Reifeninnenseite mit umlaufendem
Kettenband auf der Lauffläche welches maximal 12mm aufträgt zulässig. Die Hinweise des Fahrzeug-
und Kettenherstellers sind zu beachten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

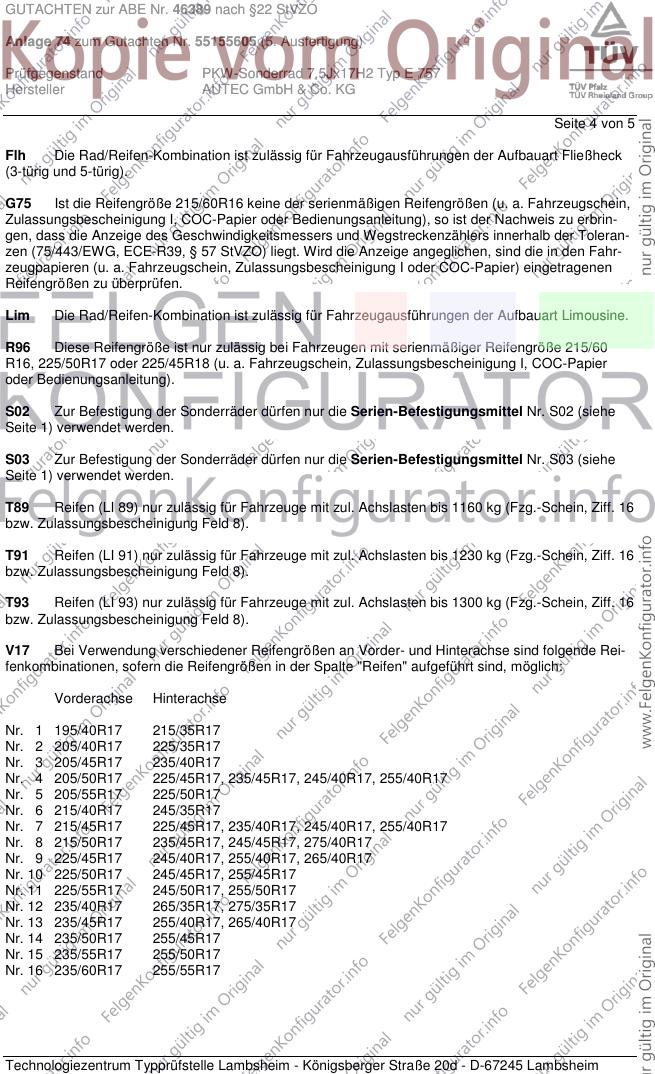

GUTACHTEN zur ABE Nr. 46389 nach §22 StVZO
Anlage 74 zum Gutachten Nr. 55155605 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ E 757
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 5
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G75 Ist die Reifengröße 215/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R96 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/60
R16, 225/50R17 oder 225/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung).
S02 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

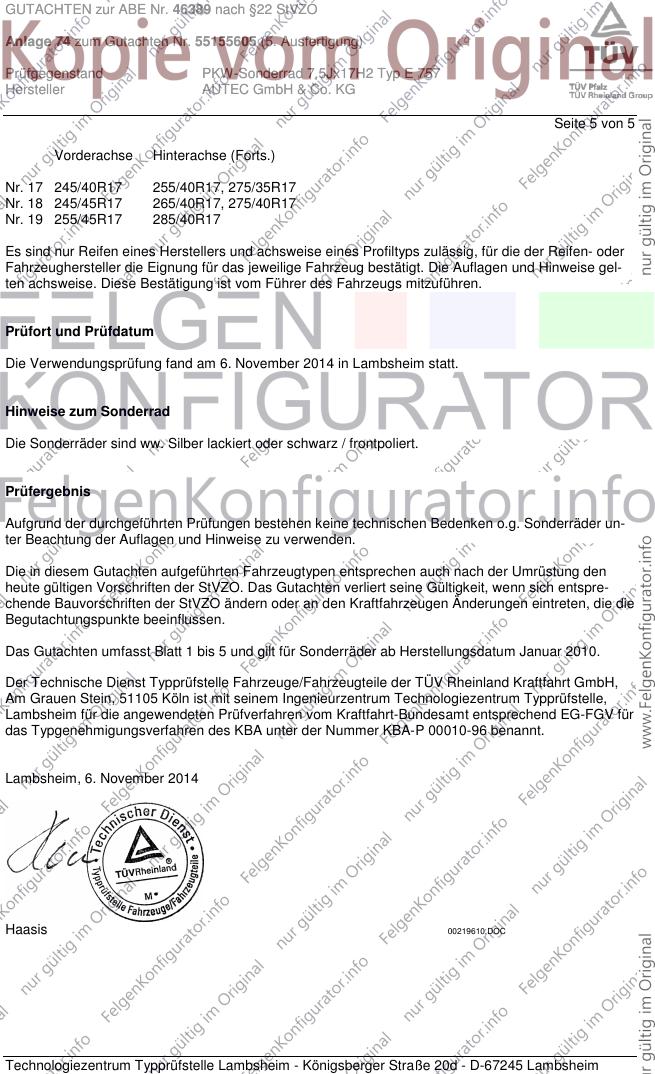

GUTACHTEN zur ABE Nr. 46389 nach §22 StVZO
Anlage 74 zum Gutachten Nr. 55155605 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ E 757
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 5
Vorderachse Hinterachse (Forts.)
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 6. November 2014 in Lambsheim statt.
Hinweise zum Sonderrad
Die Sonderräder sind ww. Silber lackiert oder schwarz / frontpoliert.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum Januar 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 6. November 2014
