GUTACHTEN zur ABE Nr. 48215 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55102910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16EH2+ Typ 16 706
Hersteller Bavaria Technik GmbH
Seite 1 von 6
Auftraggeber Bavaria Technik GmbH
Dr.-Kilian-Straße 11
92637 Weiden
QM-Nr.: 49 02 0450810
Prüfgegenstand PKW-Sonderrad
Modell 16
Typ 16 706
Radgröße 7,0Jx16EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- E 16 706 38 J/ohne Ring 5/105/56,6 38 600 2100
Kennzeichnungen
KBA-Nummer 48215
Herstellerzeichen BA.T.
Radtyp und Ausführung 16 706 (s.o.)
Radgröße 7,0Jx16EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienmutter M12x1,5 Kegel 60° 140 -
S03 Serienmutter M12x1,5 Kegel 60° 140 -
S04 Serienmutter M12x1,5 Kegel 60° 140 -
S05 Serienmutter M12x1,5 Kegel 60° 125 -
S06 offene Serienmutter M12x1,5 Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Chevrolet/Daewoo(GM) /GM Korea
Opel
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48215 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55102910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16EH2+ Typ 16 706
Hersteller Bavaria Technik GmbH
Seite 2 von 6

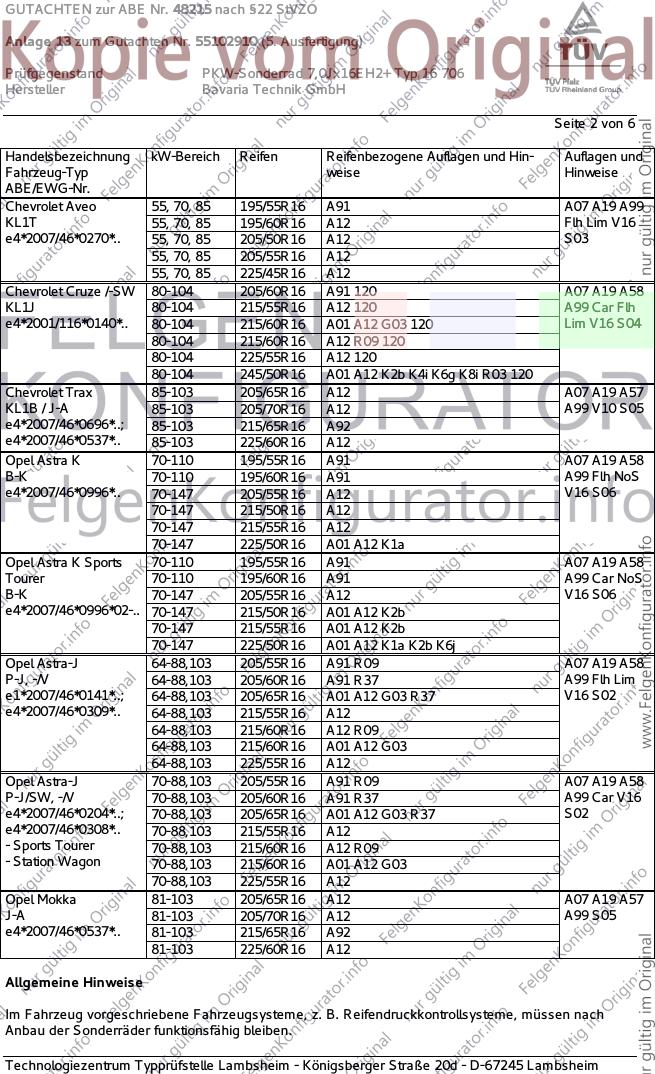

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Chevrolet Aveo 55, 70, 85 195/55R16 A91 A07 A19 A99
KL1T 55, 70, 85 195/60R16 A12 Flh Lim V16
e4*2007/46*0270*.. 55, 70, 85 205/50R16 A12 S03
55, 70, 85 205/55R16 A12
55, 70, 85 225/45R16 A12
Chevrolet Cruze /-SW 80-104 205/60R16 A91 120 A07 A19 A58
KL1J 80-104 215/55R16 A12 120 A99 Car Flh
e4*2001/116*0140*.. 80-104 215/60R16 A01 A12 G03 120 Lim V16 S04
80-104 215/60R16 A12 R09 120
80-104 225/55R16 A12 120
80-104 245/50R16 A01 A12 K2b K4i K6g K8i R03 120
Chevrolet Trax 85-103 205/65R16 A12 A07 A19 A57
KL1B / J-A 85-103 205/70R16 A12 A99 V10 S05
e4*2007/46*0696*..; 85-103 215/65R16 A92
e4*2007/46*0537*.. 85-103 225/60R16 A12
Opel Astra K 70-110 195/55R16 A91 A07 A19 A58
B-K 70-110 195/60R16 A91 A99 Flh NoS
e4*2007/46*0996*.. 70-147 205/55R16 A12 V16 S06
70-147 215/50R16 A12
70-147 215/55R16 A12
70-147 225/50R16 A01 A12 K1a
Opel Astra K Sports 70-110 195/55R16 A91 A07 A19 A58
Tourer 70-110 195/60R16 A91 A99 Car NoS
B-K 70-147 205/55R16 A12 V16 S06
e4*2007/46*0996*02-.. 70-147 215/50R16 A01 A12 K2b
70-147 215/55R16 A01 A12 K2b
70-147 225/50R16 A01 A12 K1a K2b K6j
Opel Astra-J 64-88,103 205/55R16 A91 R09 A07 A19 A58
P-J, -/V 64-88,103 205/60R16 A91 R37 A99 Flh Lim
e1*2007/46*0141*..; 64-88,103 205/65R16 A01 A12 G03 R37 V16 S02
e4*2007/46*0309*.. 64-88,103 215/55R16 A12
64-88,103 215/60R16 A12 R09
64-88,103 215/60R16 A01 A12 G03
64-88,103 225/55R16 A12
Opel Astra-J 70-88,103 205/55R16 A91 R09 A07 A19 A58
P-J/SW, -/V 70-88,103 205/60R16 A91 R37 A99 Car V16
e4*2007/46*0204*..; 70-88,103 205/65R16 A01 A12 G03 R37 S02
e4*2007/46*0308*.. 70-88,103 215/55R16 A12
- Sports Tourer 70-88,103 215/60R16 A12 R09
- Station Wagon 70-88,103 215/60R16 A01 A12 G03
70-88,103 225/55R16 A12
Opel Mokka 81-103 205/65R16 A12 A07 A19 A57
J-A 81-103 205/70R16 A12 A99 S05
e4*2007/46*0537*.. 81-103 215/65R16 A92
81-103 225/60R16 A12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Sonderräder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48215 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55102910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16EH2+ Typ 16 706
Hersteller Bavaria Technik GmbH
Seite 3 von 6

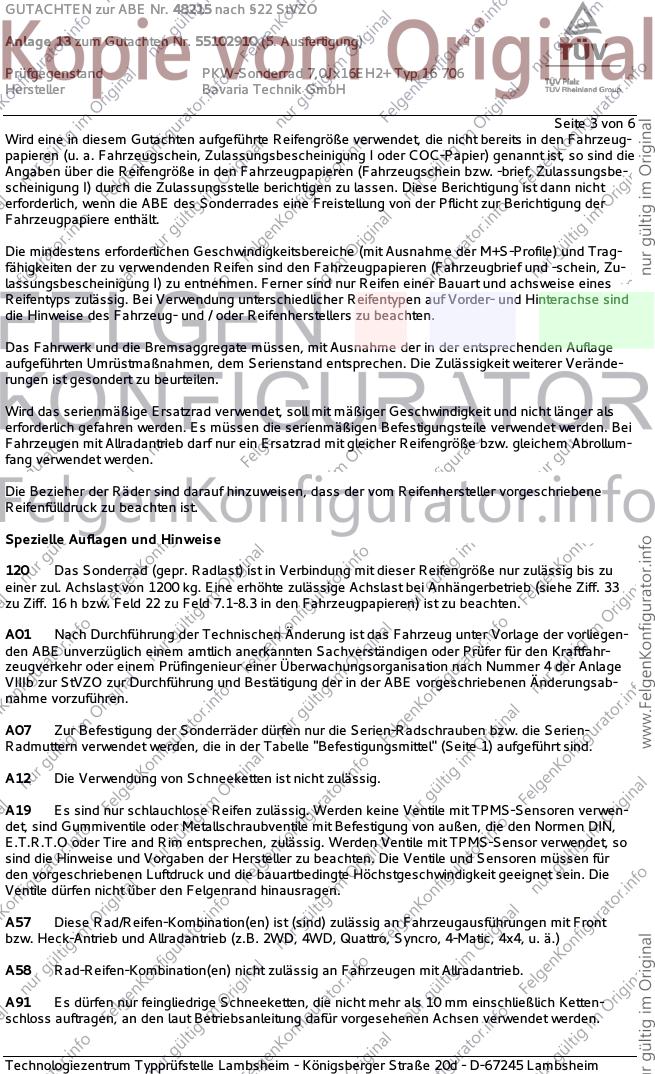

Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
120 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1200 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48215 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55102910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16EH2+ Typ 16 706
Hersteller Bavaria Technik GmbH
Seite 4 von 6

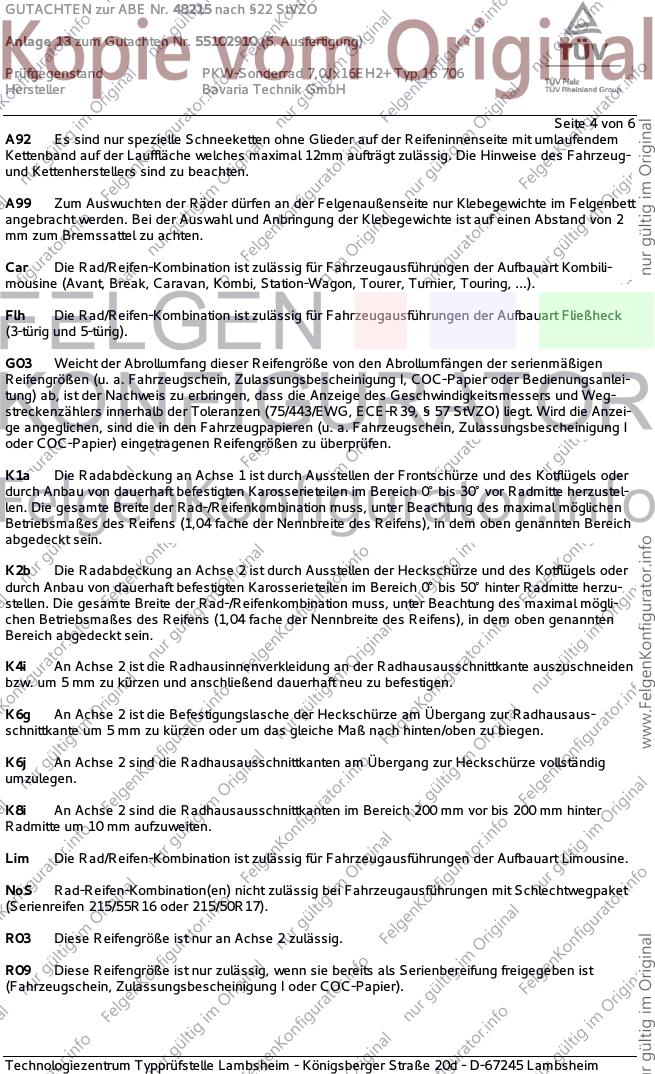

A92 Es sind nur spezielle Schneeketten ohne Glieder auf der Reifeninnenseite mit umlaufendem
Kettenband auf der Lauffläche welches maximal 12mm aufträgt zulässig. Die Hinweise des Fahrzeug-
und Kettenherstellers sind zu beachten.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NoS Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen mit Schlechtwegpaket
(Serienreifen 215/55R16 oder 215/50R17).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48215 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55102910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16EH2+ Typ 16 706
Hersteller Bavaria Technik GmbH
Seite 5 von 6

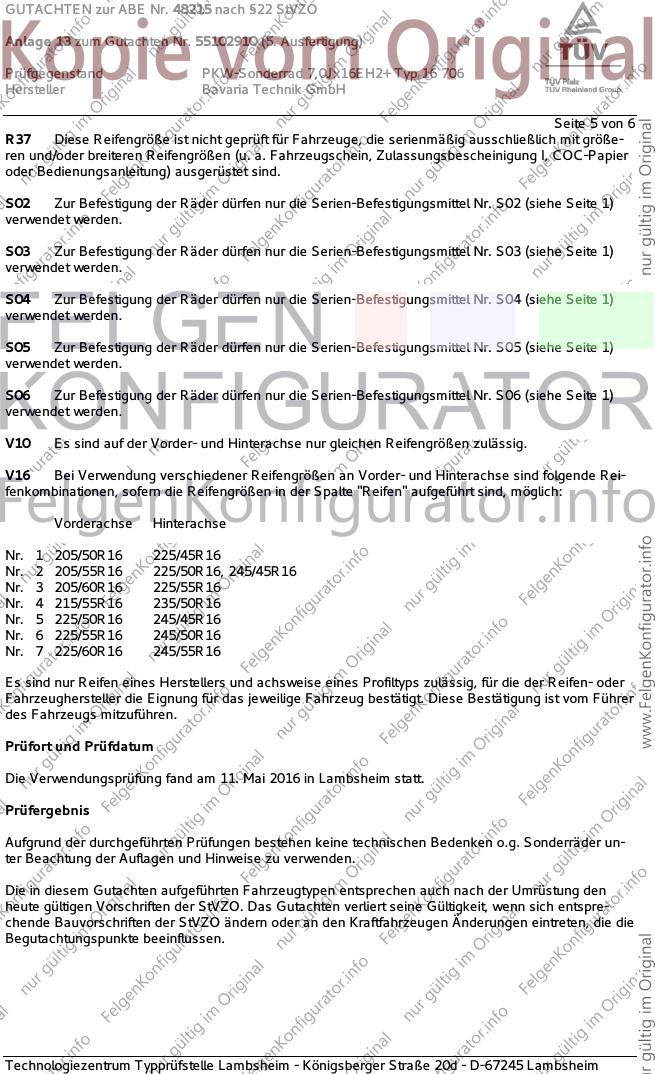

R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
V10 Es sind auf der Vorder- und Hinterachse nur gleichen Reifengrößen zulässig.
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/50R16 225/45R16
Nr. 2 205/55R16 225/50R16, 245/45R16
Nr. 3 205/60R16 225/55R16
Nr. 4 215/55R16 235/50R16
Nr. 5 225/50R16 245/45R16
Nr. 6 225/55R16 245/50R16
Nr. 7 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. Mai 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48215 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55102910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16EH2+ Typ 16 706
Hersteller Bavaria Technik GmbH
Seite 6 von 6
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum September 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. Mai 2016
Laux
BW/RL 00249652.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
