Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7 JJ x 16 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 48698*05
special wheels for passenger cars 7 JJ x 16 H2
Nummer der Genehmigung: 48698 Erweiterung Nr.: 05
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
DIEWE GmbH
DE-86438 Kissing
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
D116
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 48698 Erweiterung Nr.: 05
Approval No. Extension No.:

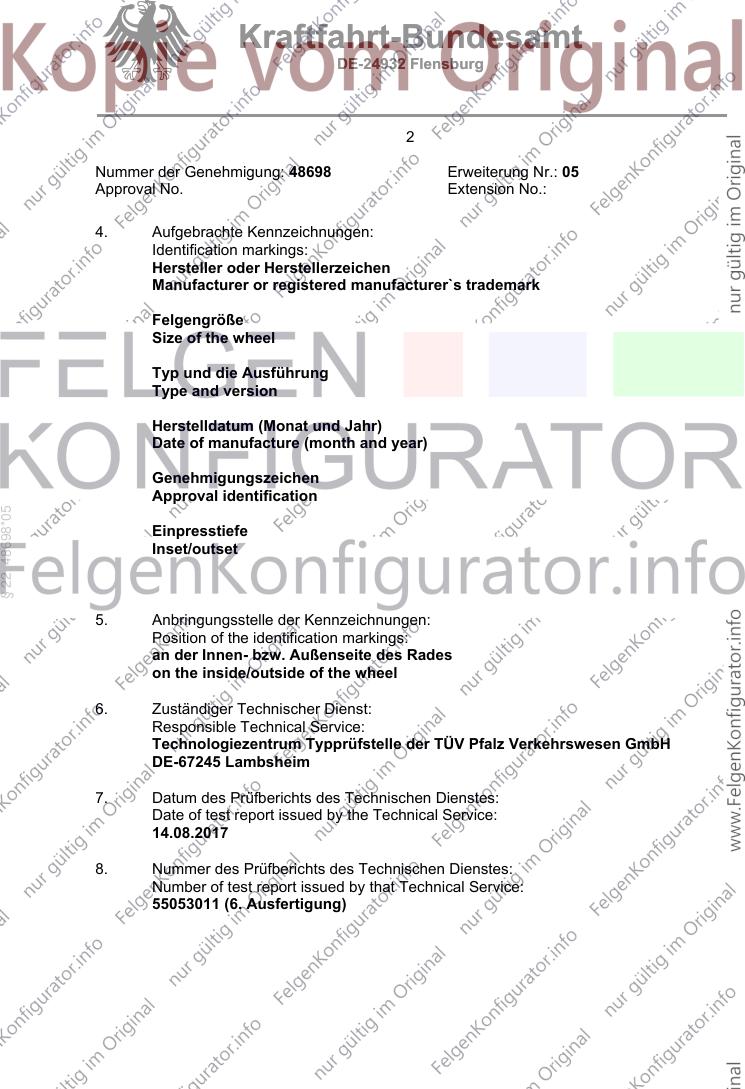

4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 48698*05
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
14.08.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55053011 (6. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 48698 Erweiterung Nr.: 05
Approval No. Extension No.:

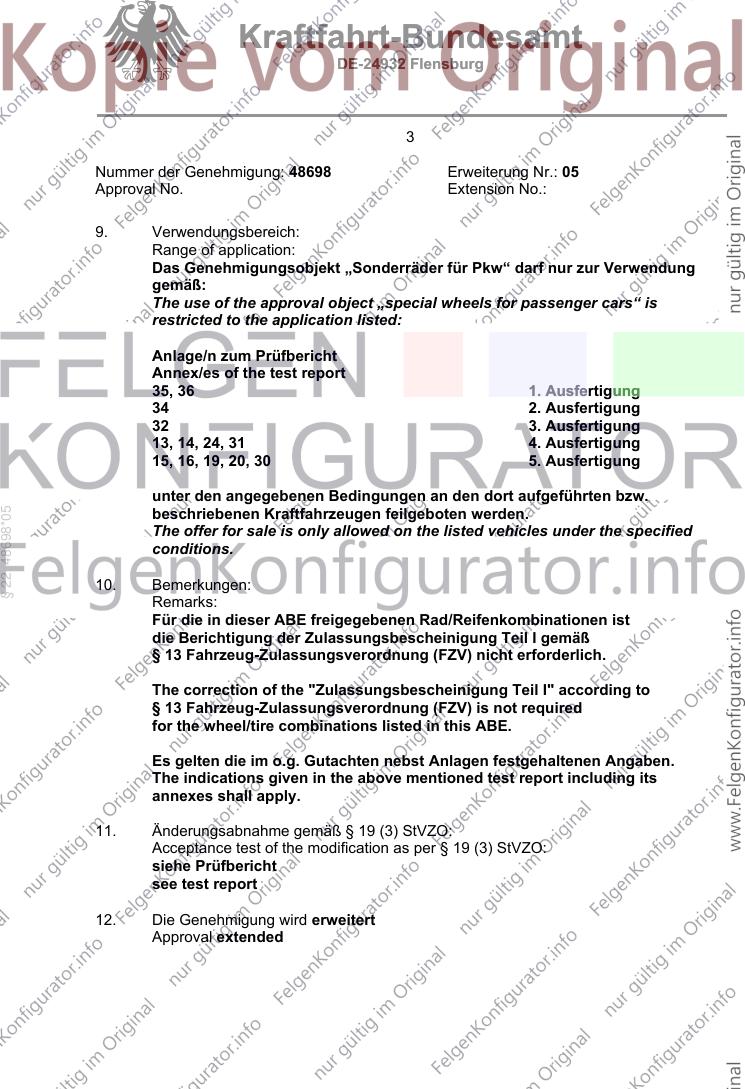

9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
35, 36 1. Ausfertigung
34 2. Ausfertigung
32 3. Ausfertigung
13, 14, 24, 31 4. Ausfertigung
15, 16, 19, 20, 30 5. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
§ 22 48698*05
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 48698 Erweiterung Nr.: 05
Approval No. Extension No.:

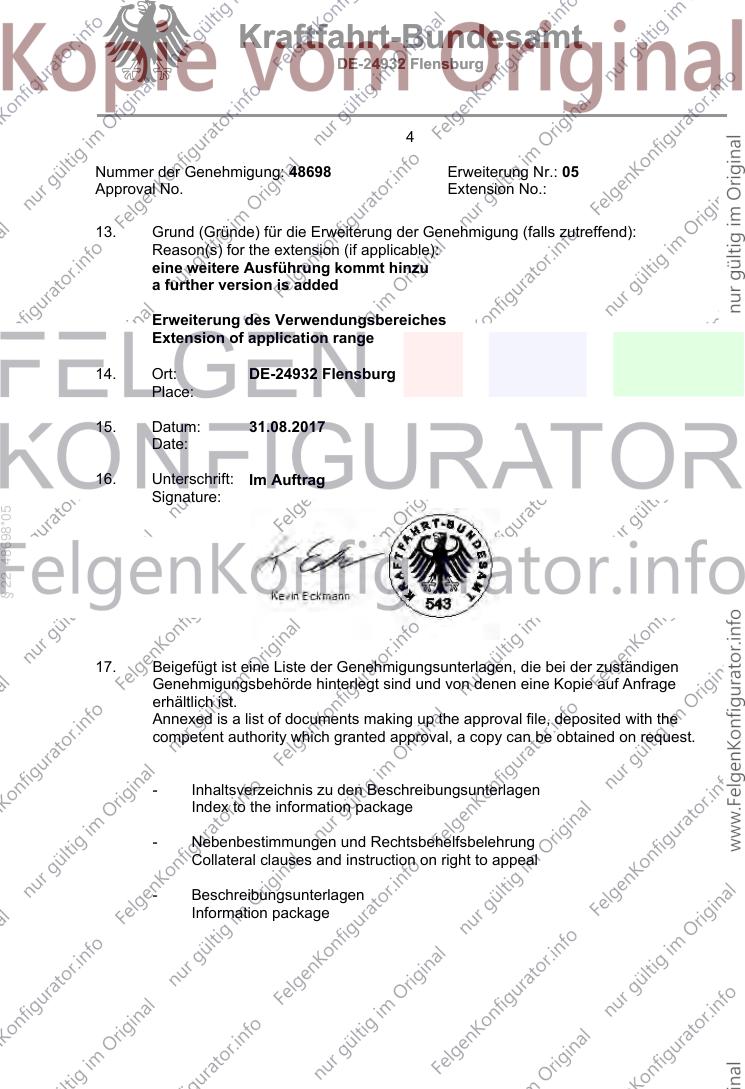

13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
eine weitere Ausführung kommt hinzu
a further version is added
Erweiterung des Verwendungsbereiches
Extension of application range
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 31.08.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 48698*05
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 48698 Erweiterung Nr.: 05
Approval No. Extension No.:
Ausgabedatum: 07.10.2011 letztes Änderungsdatum: 31.08.2017
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Beschreibungsbogen Nr.: Datum:
Information document No.: Date
D116 31.08.2011
D116 10.07.2017
3. Prüfbericht(e) Nr.: Datum:
§ 22 48698*05
Test report(s) No.: Date
55053011 (1. Ausfertigung) 31.08.2011
55053011 (2. Ausfertigung) 19.10.2011
55053011 (3. Ausfertigung) 07.05.2013
55053011 (4. Ausfertigung) 18.11.2013
55053011 (5. Ausfertigung) 24.07.2015
55053011 (6. Ausfertigung) 14.08.2017
4. Beschreibung der Änderungen:
Description of the changes
eine weitere Ausführung kommt hinzu
a further version is added
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 48698*05
- Anlage -

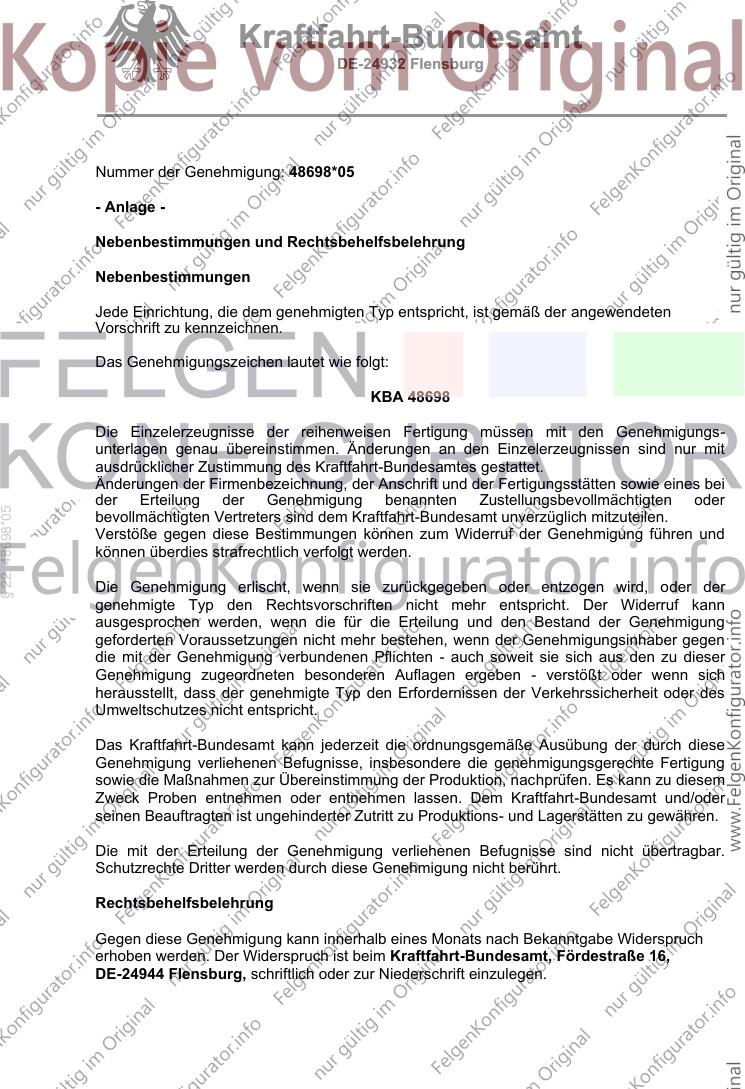

Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 48698
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
§ 22 48698*05
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 48698*05
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
§ 22 48698*05
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

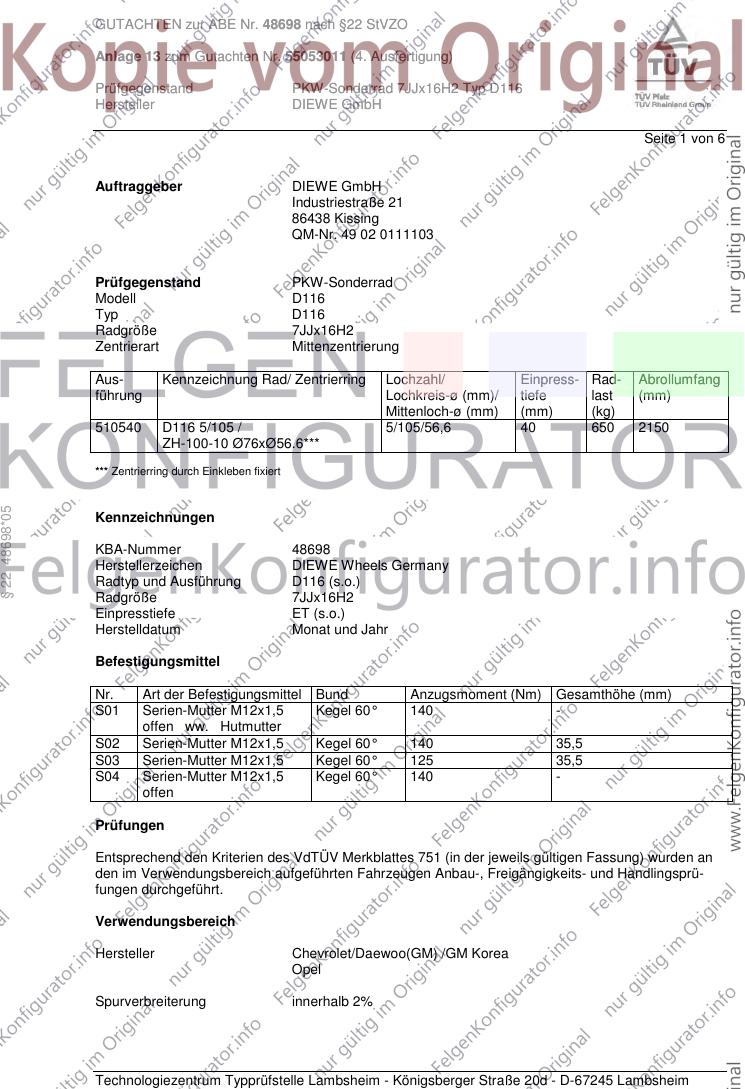

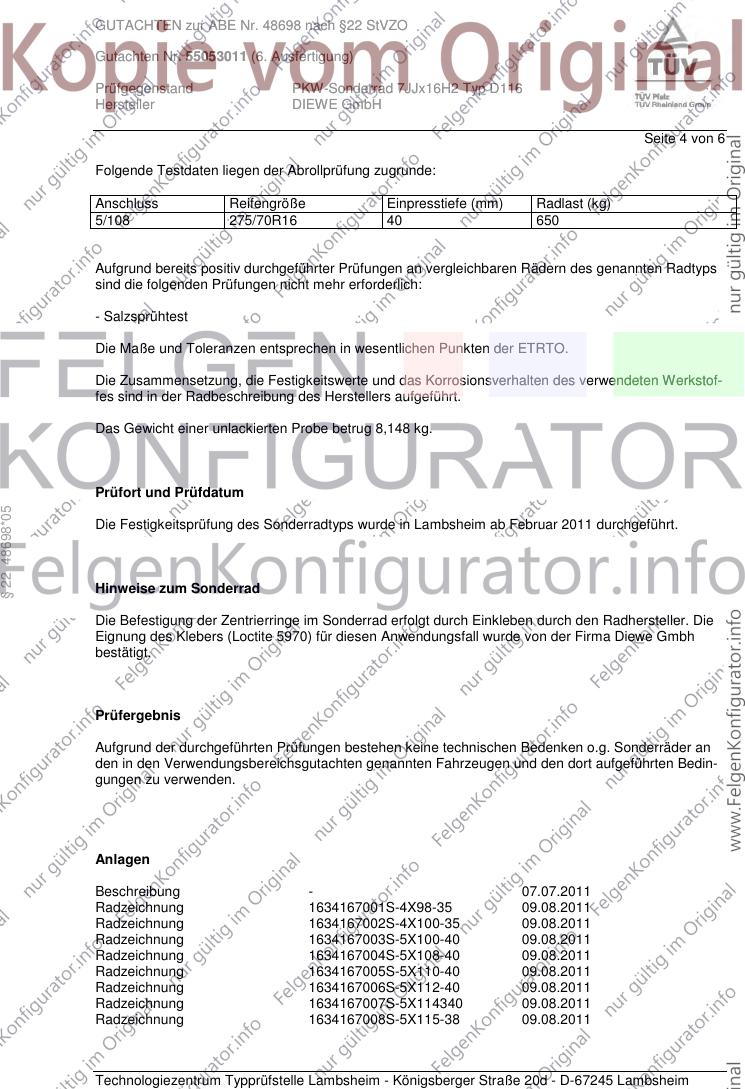

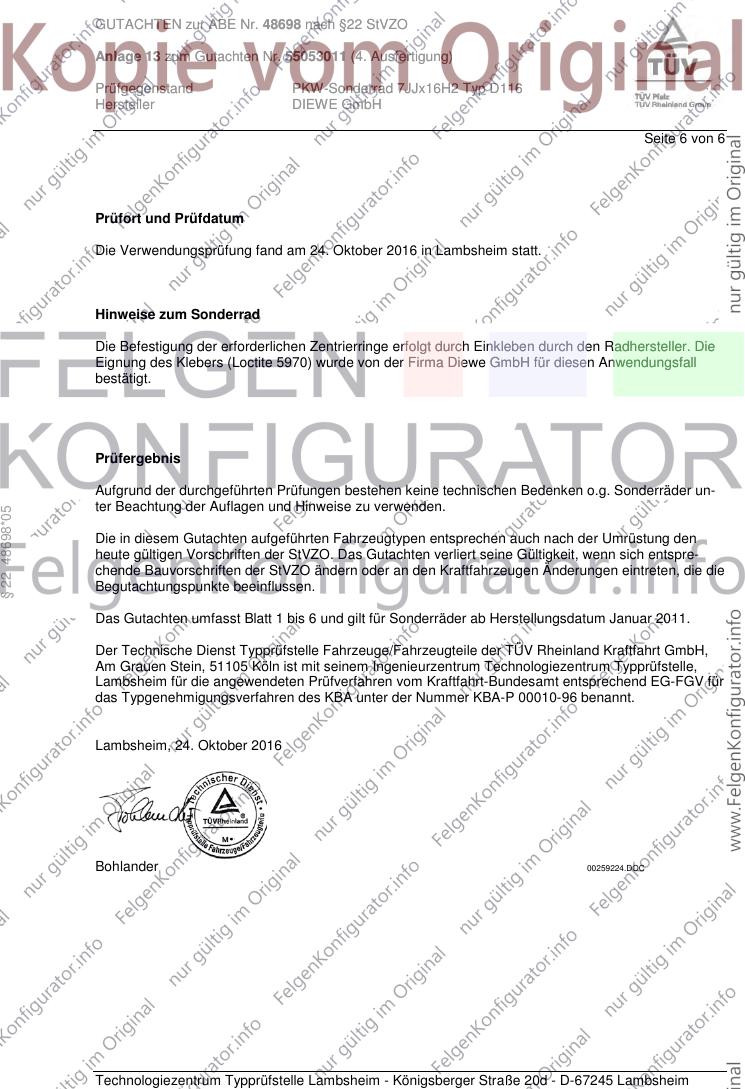

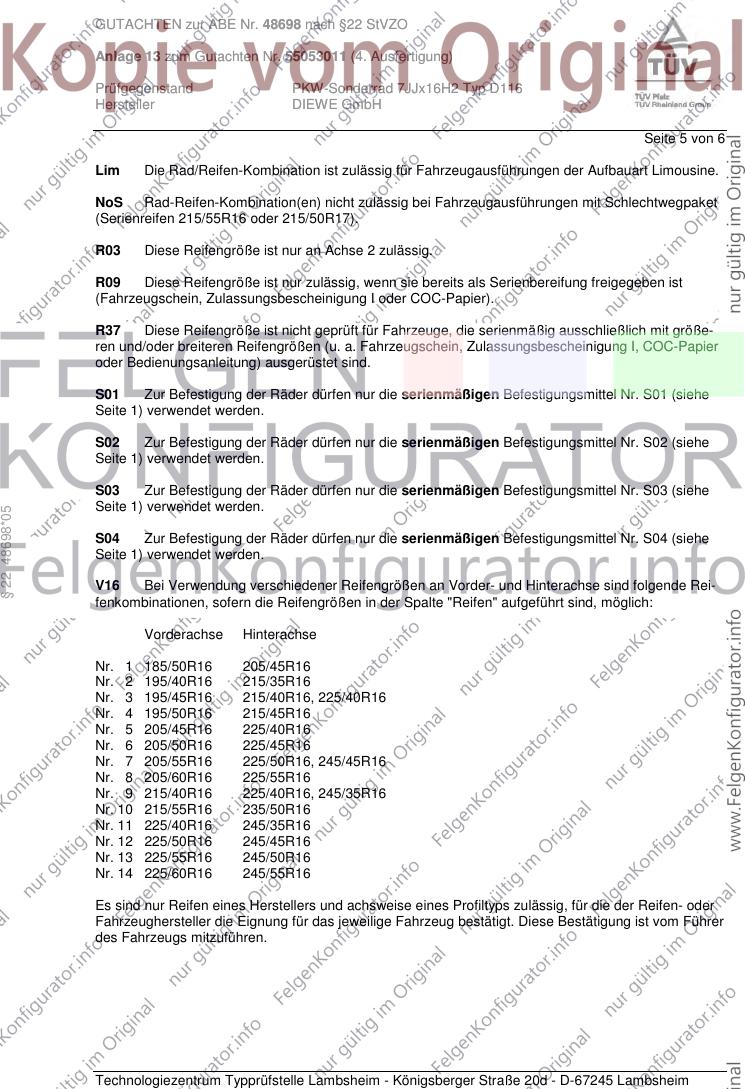

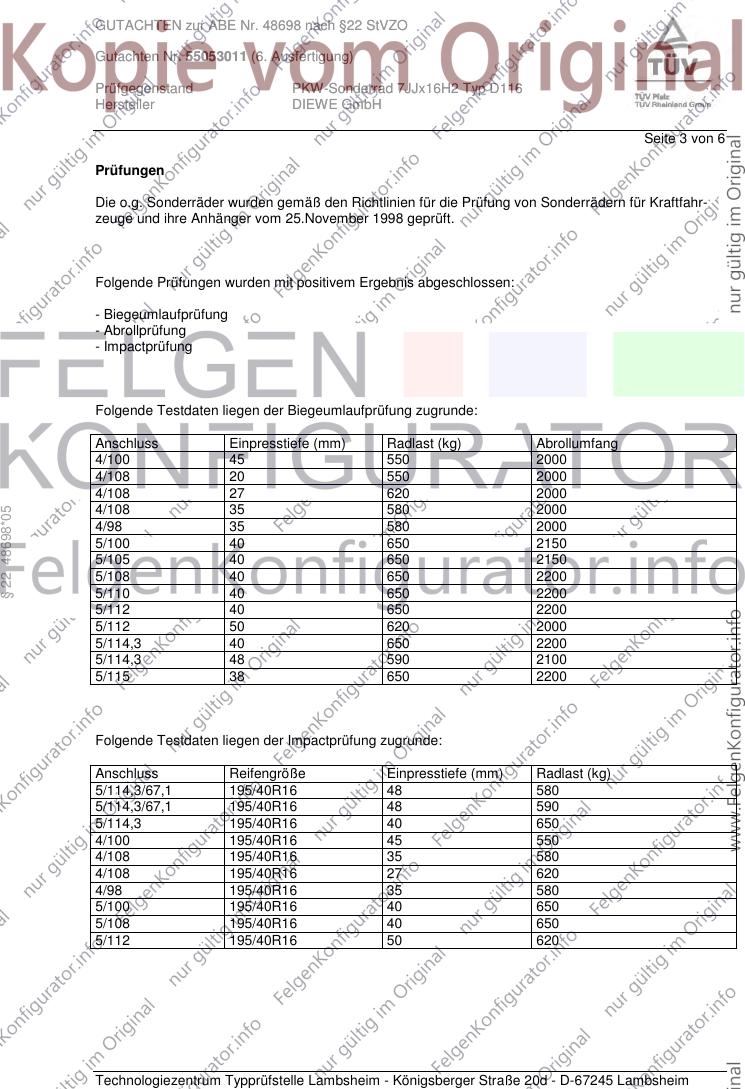

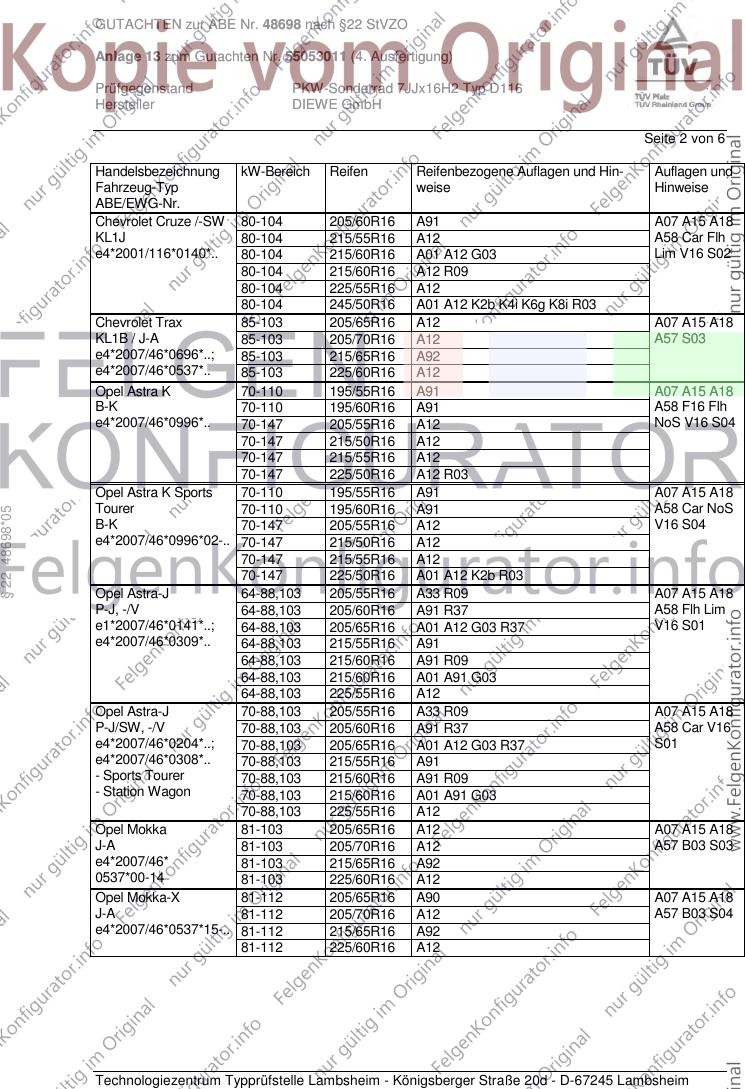

GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Gutachten Nr. 55053011 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 1 von 6
Auftraggeber DIEWE GmbH
Industriestraße 21
86438 Kissing
QM-Nr. 49 02 0111103

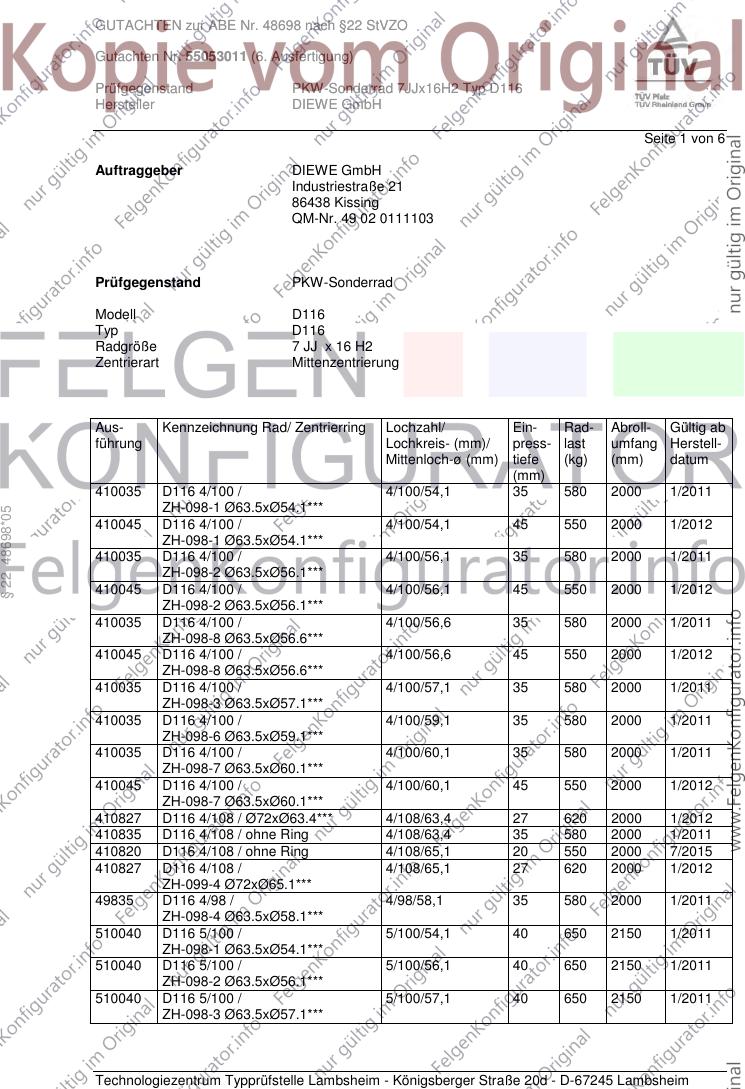

Prüfgegenstand PKW-Sonderrad
Modell D116
Typ D116
Radgröße 7 JJ x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
410035 D116 4/100 / 4/100/54,1 35 580 2000 1/2011
ZH-098-1 Ø63.5xØ54.1***
§ 22 48698*05
410045 D116 4/100 / 4/100/54,1 45 550 2000 1/2012
ZH-098-1 Ø63.5xØ54.1***
410035 D116 4/100 / 4/100/56,1 35 580 2000 1/2011
ZH-098-2 Ø63.5xØ56.1***
410045 D116 4/100 / 4/100/56,1 45 550 2000 1/2012
ZH-098-2 Ø63.5xØ56.1***
410035 D116 4/100 / 4/100/56,6 35 580 2000 1/2011
ZH-098-8 Ø63.5xØ56.6***
410045 D116 4/100 / 4/100/56,6 45 550 2000 1/2012
ZH-098-8 Ø63.5xØ56.6***
410035 D116 4/100 / 4/100/57,1 35 580 2000 1/2011
ZH-098-3 Ø63.5xØ57.1***
410035 D116 4/100 / 4/100/59,1 35 580 2000 1/2011
ZH-098-6 Ø63.5xØ59.1***
410035 D116 4/100 / 4/100/60,1 35 580 2000 1/2011
ZH-098-7 Ø63.5xØ60.1***
410045 D116 4/100 / 4/100/60,1 45 550 2000 1/2012
ZH-098-7 Ø63.5xØ60.1***
410827 D116 4/108 / Ø72xØ63.4*** 4/108/63,4 27 620 2000 1/2012
410835 D116 4/108 / ohne Ring 4/108/63,4 35 580 2000 1/2011
410820 D116 4/108 / ohne Ring 4/108/65,1 20 550 2000 7/2015
410827 D116 4/108 / 4/108/65,1 27 620 2000 1/2012
ZH-099-4 Ø72xØ65.1***
49835 D116 4/98 / 4/98/58,1 35 580 2000 1/2011
ZH-098-4 Ø63.5xØ58.1***
510040 D116 5/100 / 5/100/54,1 40 650 2150 1/2011
ZH-098-1 Ø63.5xØ54.1***
510040 D116 5/100 / 5/100/56,1 40 650 2150 1/2011
ZH-098-2 Ø63.5xØ56.1***
510040 D116 5/100 / 5/100/57,1 40 650 2150 1/2011
ZH-098-3 Ø63.5xØ57.1***
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Gutachten Nr. 55053011 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 2 von 6
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
510540 D116 5/105 / 5/105/56,6 40 650 2150 1/2011
ZH-100-10 Ø76xØ56.6***
510840 D116 5/108 / 5/108/60,1 40 650 2200 1/2011
ZH-099-2 Ø72xØ60.1***
510840 D116 5/108 / 5/108/63,4 40 650 2200 1/2011
ZH-099-3 Ø72xØ63.4***
510840 D116 5/108 / ZH-099-4 5/108/65,1 40 650 2200 1/2011
Ø72xØ65.1 ***
511040 D116 5/110 / ZH-099-4 5/110/65,1 40 650 2200 1/2011
Ø72xØ65.1 ***
511240 D116 5/112 / ZH-099-1 5/112/57,1 40 650 2200 1/2011
Ø72xØ57.1 ***
511250 D116 5/112 / Ø66.6 x Ø57.1 *** 5/112/57,1 50 620 2000 2/2012
511240 D116 5/112 / 5/112/66,6 40 650 2200 1/2011
ZH-099-5 Ø72xØ66.6 ***
511250 D116 5/112 / ohne Ring 5/112/66,6 50 620 2000 2/2012
511440 D116 5/114.3 / 5/114,3/60,1 40 650 2200 1/2011
§ 22 48698*05
ZH-100-1 Ø76xØ60.1 ***
511440 D116 5/114.3 / 5/114,3/64,1 40 650 2200 1/2011
ZH-100-2 Ø76xØ64.1 ***
511440 D116 5/114.3 / 5/114,3/66,1 40 650 2200 1/2011
ZH-100-9 Ø76xØ66.1 ***
511440 D116 5/114.3 / 5/114,3/67,1 40 650 2200 1/2011
ZH-100-4 Ø76xØ67.1 ***
511448 D116 5/114.3 / ohne Ring 5/114,3/67,1 48 590 2100 9/2012
511440 D116 5/114.3 / 5/114,3/71,6 40 650 2200 1/2011
ZH-100-6 Ø76xØ71.6 ***
511538 D116 5/115 / 5/115/70,2 38 650 2200 1/2011
ZH-100-5 Ø76xØ70.3 ***
*** Zentrierring durch Einkleben fixiert
Kennzeichnung
KBA-Nummer 48698
Herstellerzeichen DIEWE Wheels Germany
Radtyp und Ausführung D116 (s.o.)
Radgröße 7JJx16H2
Einpresstiefe ET (s.o.)
Gießereikennzeichen TL
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Gutachten Nr. 55053011 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 3 von 6
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluss Einpresstiefe (mm) Radlast (kg) Abrollumfang
4/100 45 550 2000
4/108 20 550 2000
4/108 27 620 2000
4/108 35 580 2000
§ 22 48698*05
4/98 35 580 2000
5/100 40 650 2150
5/105 40 650 2150
5/108 40 650 2200
5/110 40 650 2200
5/112 40 650 2200
5/112 50 620 2000
5/114,3 40 650 2200
5/114,3 48 590 2100
5/115 38 650 2200
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3/67,1 195/40R16 48 580
5/114,3/67,1 195/40R16 48 590
5/114,3 195/40R16 40 650
4/100 195/40R16 45 550
4/108 195/40R16 35 580
4/108 195/40R16 27 620
4/98 195/40R16 35 580
5/100 195/40R16 40 650
5/108 195/40R16 40 650
5/112 195/40R16 50 620
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Gutachten Nr. 55053011 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 4 von 6
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 275/70R16 40 650
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 8,148 kg.
Prüfort und Prüfdatum
§ 22 48698*05
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab Februar 2011 durchgeführt.
Hinweise zum Sonderrad
Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Anlagen
Beschreibung - 07.07.2011
Radzeichnung 1634167001S-4X98-35 09.08.2011
Radzeichnung 1634167002S-4X100-35 09.08.2011
Radzeichnung 1634167003S-5X100-40 09.08.2011
Radzeichnung 1634167004S-5X108-40 09.08.2011
Radzeichnung 1634167005S-5X110-40 09.08.2011
Radzeichnung 1634167006S-5X112-40 09.08.2011
Radzeichnung 1634167007S-5X114340 09.08.2011
Radzeichnung 1634167008S-5X115-38 09.08.2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Gutachten Nr. 55053011 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 5 von 6
Anlagen
Zentrierringzeichnung ZH-098 03.05.2011
Zentrierringzeichnung ZH-099 03.05.2011
Zentrierringzeichnung ZH-100 03.05.2011
Befestigungsmittelzeichnung Bimecc D2 05.06.2003
mit Änderung vom 23.05.2011
Befestigungsmittelzeichnung Bimecc C17A28 21.06.1996
mit Änderung vom 09.05.2011
Befestigungsmittelzeichnung Bimecc B42 01.05.1998
mit Änderung vom 11.05.2010
Befestigungsmittelzeichnung Bimecc B13 26.11.2010
mit Änderung vom 22.03.2011
Befestigungsmittelzeichnung Bimecc D13 16.12.1998
mit Änderung vom 05.06.2003
Befestigungsmittelzeichnung Bimecc D10 16.12.1998
mit Änderung vom 05.06.1993
Befestigungsmittelzeichnung Bimecc D6 16.12.1998
mit Änderung vom 05.06.2003
Befestigungsmittelzeichnung Bimecc C17B24 01.06.2003
mit Änderung vom 02.05.2011
Befestigungsmittelzeichnung Bimecc C17A28 21.06.1996
§ 22 48698*05
mit Änderung vom 09.05.2011
Nabenkappenzeichnung 982K60 17.06.2011
Radzeichnung 1634167010A-5X105-40 27.07.2011
Zentrierringzeichnung ZH-100(56.6) 24.08.2011
Zentrierringzeichnung ZH-100(66.1) 24.08.2011
Befestigungsmittelzeichnung Bimecc C17B28 14.10.2010
mit Änderung vom 03.05.2011
Befestigungsmittelzeichnung Bimecc C17A21 01.02.2005
Befestigungsmittelzeichnung Bimecc B46 01.06.2003
Beschreibung - 31.08.2011
Befestigungsmittelzeichnung Bimecc C17B21 30.09.2011
mit Änderung vom 30.09.2011
Radzeichnung 1634167009S-4X108-35 09.08.2011
Befestigungsmittelzeichnung Bimecc B27 09.08.2003
mit Änderung vom 07.03.2011
Beschreibung - 08.02.2012
Radzeichnung 1634167011S-4X100-45 16.02.2012
Radzeichnung 1634167012S-4X108-27 16.02.2012
mit Änderung vom 22.02.2012
Radzeichnung 1634167013S-5X112-50 16.02.2012
Radzeichnung 1634167047S-5X114348 21.08.2012
Beschreibung - 15.02.2013
Beschreibung - 26.06.2015
Radzeichnung 16341670-4X108-20-65 08.06.2015
Radzeichnung 1634167012S-4X108-27 21.07.2017
Verwendungsbereich Anlage 1 - 36
Das Gutachten umfasst Blatt 1 bis 6.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Gutachten Nr. 55053011 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 6 von 6
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. August 2017
Bohlander 00276566.DOC
NR/Boh
§ 22 48698*05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55053011 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 1 von 6
Auftraggeber DIEWE GmbH
Industriestraße 21
86438 Kissing
QM-Nr. 49 02 0111103
Prüfgegenstand PKW-Sonderrad
Modell D116
Typ D116
Radgröße 7JJx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
510540 D116 5/105 / 5/105/56,6 40 650 2150
ZH-100-10 Ø76xØ56.6***
*** Zentrierring durch Einkleben fixiert
§ 22 48698*05
Kennzeichnungen
KBA-Nummer 48698
Herstellerzeichen DIEWE Wheels Germany
Radtyp und Ausführung D116 (s.o.)
Radgröße 7JJx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Gesamthöhe (mm)
S01 Serien-Mutter M12x1,5 Kegel 60° 140 -
offen ww. Hutmutter
S02 Serien-Mutter M12x1,5 Kegel 60° 140 35,5
S03 Serien-Mutter M12x1,5 Kegel 60° 125 35,5
S04 Serien-Mutter M12x1,5 Kegel 60° 140 -
offen
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Chevrolet/Daewoo(GM) /GM Korea
Opel
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55053011 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Chevrolet Cruze /-SW 80-104 205/60R16 A91 A07 A15 A18
KL1J 80-104 215/55R16 A12 A58 Car Flh
e4*2001/116*0140*.. 80-104 215/60R16 A01 A12 G03 Lim V16 S02
80-104 215/60R16 A12 R09
80-104 225/55R16 A12
80-104 245/50R16 A01 A12 K2b K4i K6g K8i R03
Chevrolet Trax 85-103 205/65R16 A12 A07 A15 A18
KL1B / J-A 85-103 205/70R16 A12 A57 S03
e4*2007/46*0696*..; 85-103 215/65R16 A92
e4*2007/46*0537*.. 85-103 225/60R16 A12
Opel Astra K 70-110 195/55R16 A91 A07 A15 A18
B-K 70-110 195/60R16 A91 A58 F16 Flh
e4*2007/46*0996*.. 70-147 205/55R16 A12 NoS V16 S04
70-147 215/50R16 A12
70-147 215/55R16 A12
70-147 225/50R16 A12 R03
Opel Astra K Sports 70-110 195/55R16 A91 A07 A15 A18
Tourer 70-110 195/60R16 A91 A58 Car NoS
§ 22 48698*05
B-K 70-147 205/55R16 A12 V16 S04
e4*2007/46*0996*02-.. 70-147 215/50R16 A12
70-147 215/55R16 A12
70-147 225/50R16 A01 A12 K2b R03
Opel Astra-J 64-88,103 205/55R16 A33 R09 A07 A15 A18
P-J, -/V 64-88,103 205/60R16 A91 R37 A58 Flh Lim
e1*2007/46*0141*..; 64-88,103 205/65R16 A01 A12 G03 R37 V16 S01
e4*2007/46*0309*.. 64-88,103 215/55R16 A91
64-88,103 215/60R16 A91 R09
64-88,103 215/60R16 A01 A91 G03
64-88,103 225/55R16 A12
Opel Astra-J 70-88,103 205/55R16 A33 R09 A07 A15 A18
P-J/SW, -/V 70-88,103 205/60R16 A91 R37 A58 Car V16
e4*2007/46*0204*..; 70-88,103 205/65R16 A01 A12 G03 R37 S01
e4*2007/46*0308*.. 70-88,103 215/55R16 A91
- Sports Tourer 70-88,103 215/60R16 A91 R09
- Station Wagon 70-88,103 215/60R16 A01 A91 G03
70-88,103 225/55R16 A12
Opel Mokka 81-103 205/65R16 A12 A07 A15 A18
J-A 81-103 205/70R16 A12 A57 B03 S03
e4*2007/46* 81-103 215/65R16 A92
0537*00-14 81-103 225/60R16 A12
Opel Mokka-X 81-112 205/65R16 A90 A07 A15 A18
J-A 81-112 205/70R16 A12 A57 B03 S04
e4*2007/46*0537*15-.. 81-112 215/65R16 A92
81-112 225/60R16 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55053011 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 3 von 6
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
§ 22 48698*05
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und An-
bringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55053011 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 4 von 6
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A92 Es sind nur spezielle Schneeketten ohne Glieder auf der Reifeninnenseite mit umlaufendem
Kettenband auf der Lauffläche welches maximal 12mm aufträgt zulässig. Die Hinweise des Fahrzeug-
und Kettenherstellers sind zu beachten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
§ 22 48698*05
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Fahrwerksteilen zu achten.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55053011 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 5 von 6
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NoS Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen mit Schlechtwegpaket
(Serienreifen 215/55R16 oder 215/50R17).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
§ 22 48698*05
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55053011 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 6 von 6
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. Oktober 2016 in Lambsheim statt.
Hinweise zum Sonderrad
Die Befestigung der erforderlichen Zentrierringe erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) wurde von der Firma Diewe GmbH für diesen Anwendungsfall
bestätigt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
§ 22 48698*05
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. Oktober 2016
Bohlander 00259224.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
