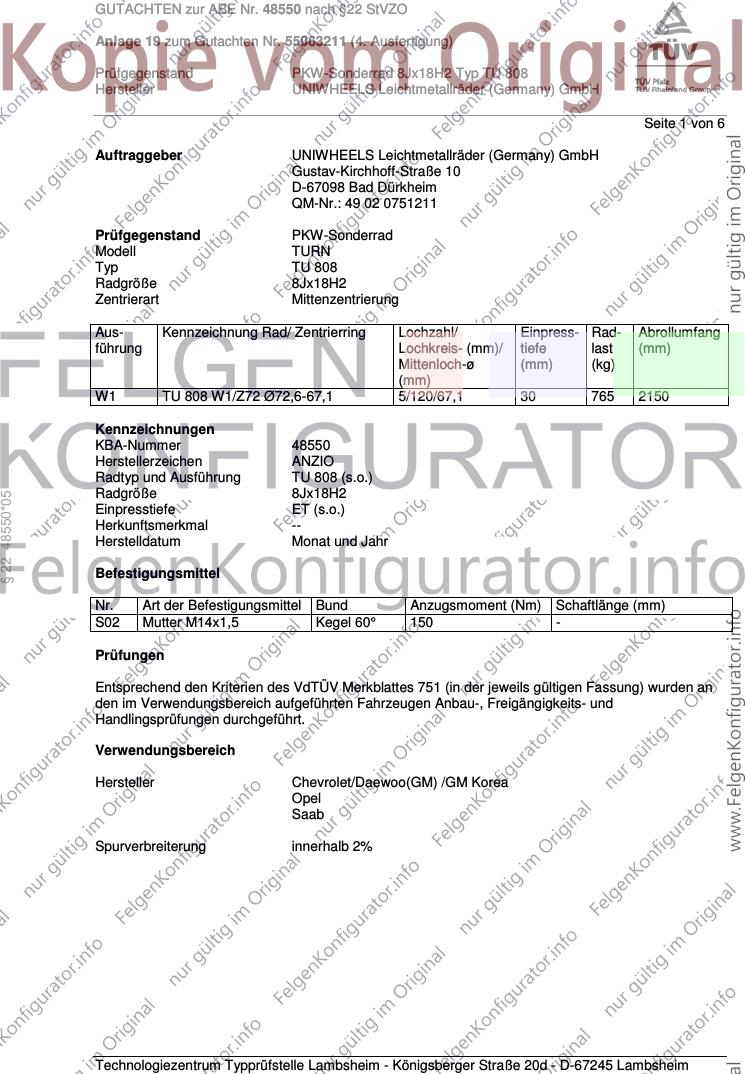

GUTACHTEN zur ABE Nr. 48550 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55063211 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TU 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 1 von 6
Auftraggeber UNIWHEELS Leichtmetallräder (Germany) GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0751211
Prüfgegenstand PKW-Sonderrad
Modell TURN
Typ TU 808
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W1 TU 808 W1/Z72 Ø72,6-67,1 5/120/67,1 30 765 2150
Kennzeichnungen
KBA-Nummer 48550
Herstellerzeichen ANZIO
Radtyp und Ausführung TU 808 (s.o.)
Radgröße 8Jx18H2
§ 22 48550*05
Einpresstiefe ET (s.o.)
Herkunftsmerkmal --
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M14x1,5 Kegel 60° 150 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chevrolet/Daewoo(GM) /GM Korea
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

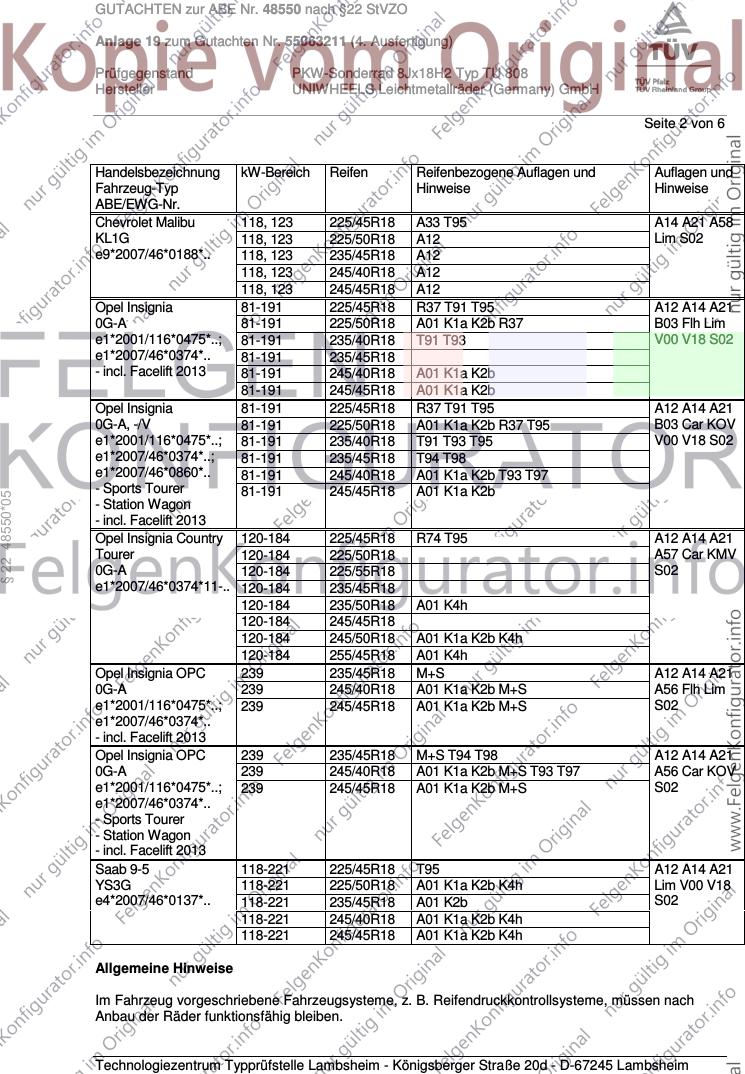

GUTACHTEN zur ABE Nr. 48550 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55063211 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TU 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chevrolet Malibu 118, 123 225/45R18 A33 T95 A14 A21 A58
KL1G 118, 123 225/50R18 A12 Lim S02
e9*2007/46*0188*.. 118, 123 235/45R18 A12
118, 123 245/40R18 A12
118, 123 245/45R18 A12
Opel Insignia 81-191 225/45R18 R37 T91 T95 A12 A14 A21
0G-A 81-191 225/50R18 A01 K1a K2b R37 B03 Flh Lim
e1*2001/116*0475*..; 81-191 235/40R18 T91 T93 V00 V18 S02
e1*2007/46*0374*.. 81-191 235/45R18
- incl. Facelift 2013 81-191 245/40R18 A01 K1a K2b
81-191 245/45R18 A01 K1a K2b
Opel Insignia 81-191 225/45R18 R37 T91 T95 A12 A14 A21
0G-A, -/V 81-191 225/50R18 A01 K1a K2b R37 T95 B03 Car KOV
e1*2001/116*0475*..; 81-191 235/40R18 T91 T93 T95 V00 V18 S02
e1*2007/46*0374*..; 81-191 235/45R18 T94 T98
e1*2007/46*0860*.. 81-191 245/40R18 A01 K1a K2b T93 T97
- Sports Tourer 81-191 245/45R18 A01 K1a K2b
§ 22 48550*05
- Station Wagon
- incl. Facelift 2013
Opel Insignia Country 120-184 225/45R18 R74 T95 A12 A14 A21
Tourer 120-184 225/50R18 A57 Car KMV
0G-A 120-184 225/55R18 S02
e1*2007/46*0374*11-.. 120-184 235/45R18
120-184 235/50R18 A01 K4h
120-184 245/45R18
120-184 245/50R18 A01 K1a K2b K4h
120-184 255/45R18 A01 K4h
Opel Insignia OPC 239 235/45R18 M+S A12 A14 A21
0G-A 239 245/40R18 A01 K1a K2b M+S A56 Flh Lim
e1*2001/116*0475*..; 239 245/45R18 A01 K1a K2b M+S S02
e1*2007/46*0374*..
- incl. Facelift 2013
Opel Insignia OPC 239 235/45R18 M+S T94 T98 A12 A14 A21
0G-A 239 245/40R18 A01 K1a K2b M+S T93 T97 A56 Car KOV
e1*2001/116*0475*..; 239 245/45R18 A01 K1a K2b M+S S02
e1*2007/46*0374*..
- Sports Tourer
- Station Wagon
- incl. Facelift 2013
Saab 9-5 118-221 225/45R18 T95 A12 A14 A21
YS3G 118-221 225/50R18 A01 K1a K2b K4h Lim V00 V18
e4*2007/46*0137*.. 118-221 235/45R18 A01 K2b S02
118-221 245/40R18 A01 K1a K2b K4h
118-221 245/45R18 A01 K1a K2b K4h
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

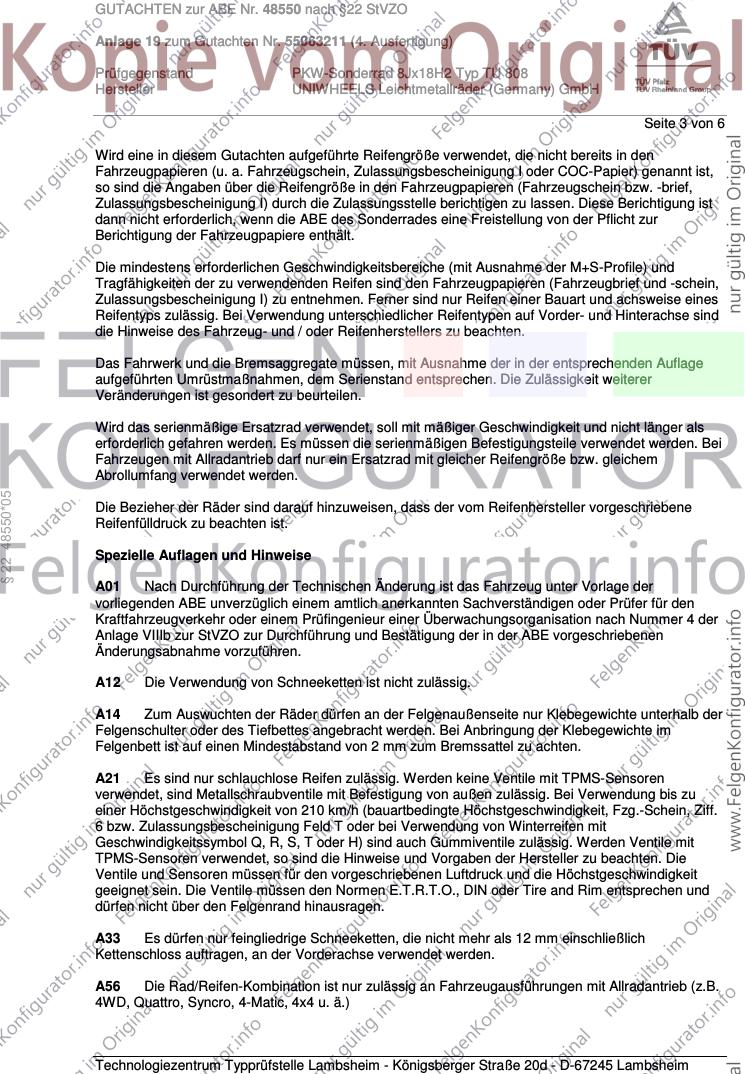

GUTACHTEN zur ABE Nr. 48550 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55063211 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TU 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 3 von 6
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
§ 22 48550*05
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

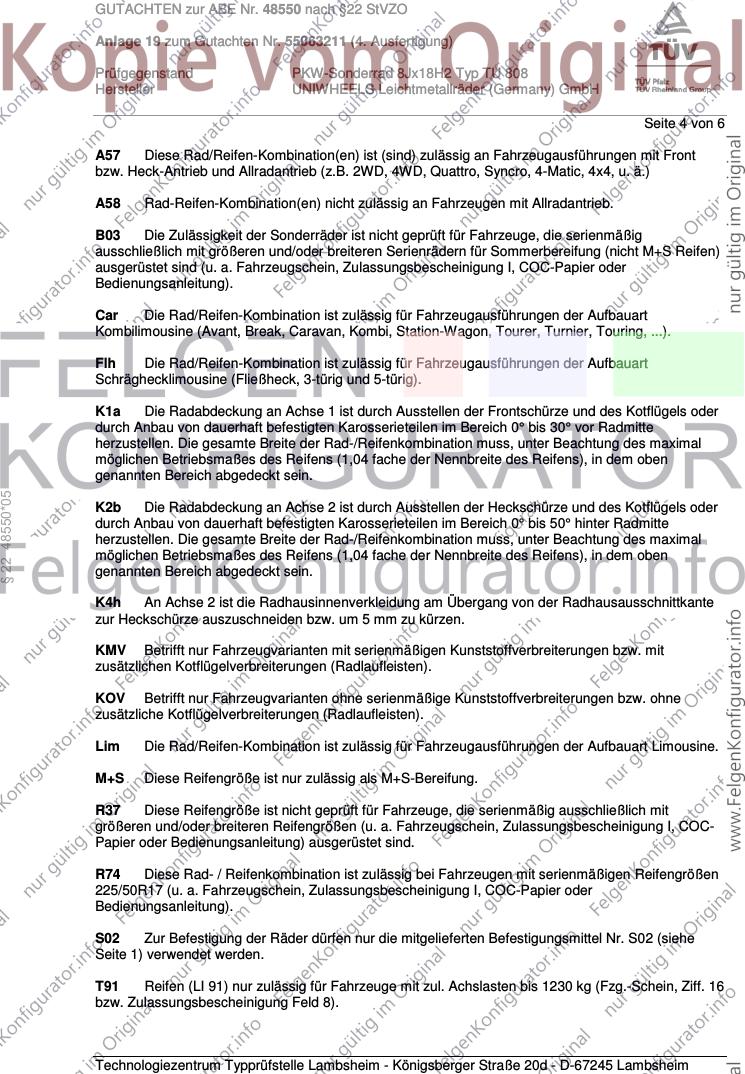

GUTACHTEN zur ABE Nr. 48550 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55063211 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TU 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 4 von 6
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
§ 22 48550*05
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R74 Diese Rad- / Reifenkombination ist zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen
225/50R17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

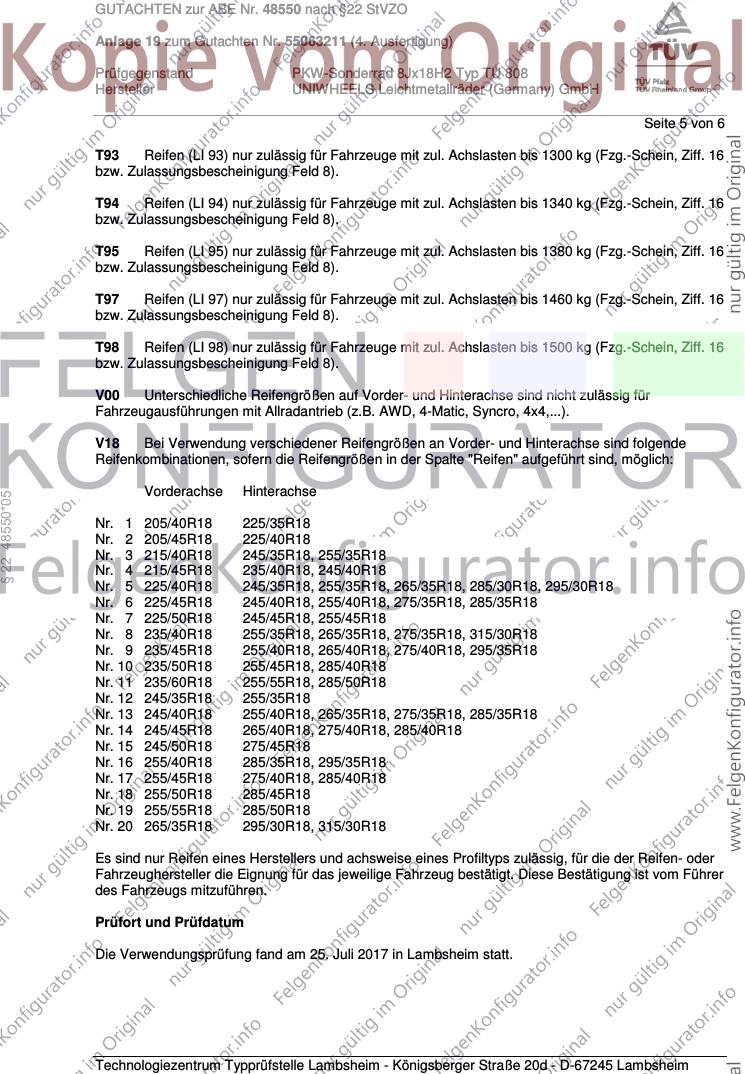

GUTACHTEN zur ABE Nr. 48550 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55063211 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TU 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 5 von 6
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
§ 22 48550*05
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 25. Juli 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48550 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55063211 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TU 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

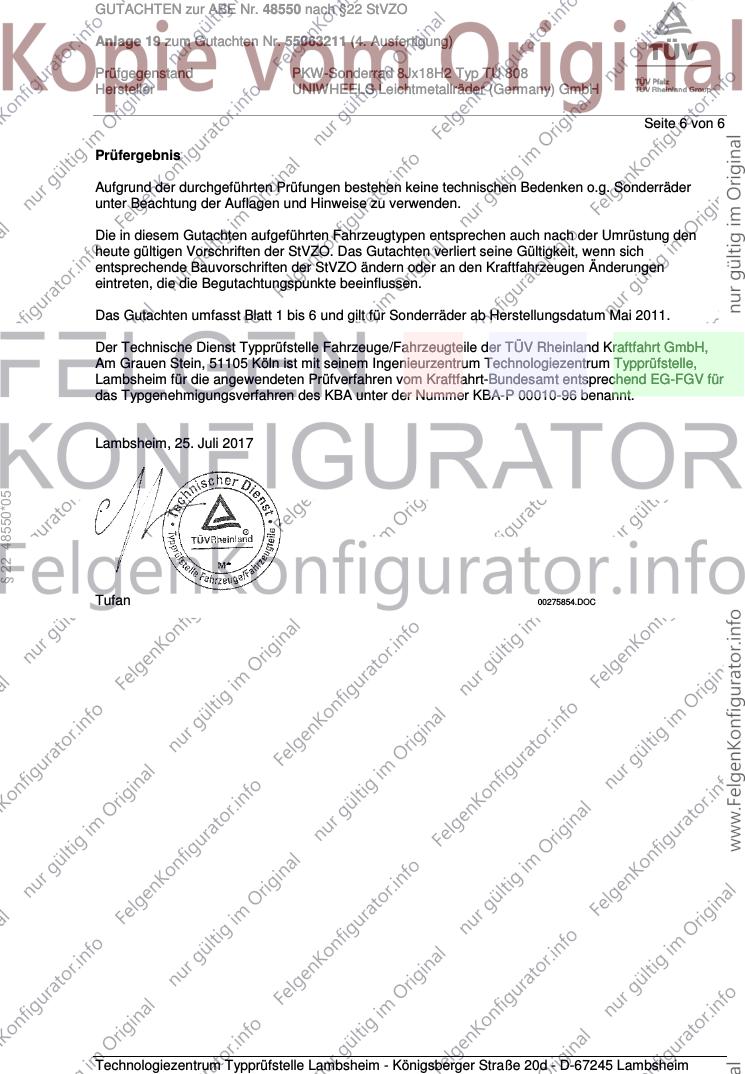

Seite 6 von 6
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Mai 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. Juli 2017
§ 22 48550*05
Tufan 00275854.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
