GUTACHTEN zur ABE Nr. 51906 nach §22 StVZO
Anlage 28 zum Gutachten Nr. 55018118 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16H2 Typ H7016
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 6
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ H7016
Radgröße 7,0JX16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
34 H7016 LK115/ohne Ring 5/115/70,2 40 710 2100
Kennzeichnungen
KBA-Nummer 51906
Herstellerzeichen AUTEC Germany
Radtyp und Ausführung H7016 (s.o.)
Radgröße 7,0JX16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
§ 22 51906
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serien-Mutter M12x1,5 Kegel 60° 125 -
S03 Serien-Mutter M12x1,5 Kegel 60° 140 -
S04 Serien-Mutter M12x1,5 Kegel 60° 150 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Chevrolet/Daewoo(GM) /GM Korea
Opel
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51906 nach §22 StVZO
Anlage 28 zum Gutachten Nr. 55018118 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16H2 Typ H7016
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Chevrolet Captiva 93-135 215/70R16 A13 A07 A16 A21
KLAC, KLAD 93-135 225/65R16 A12 B03 S03
e4*2001/116*0113*.., 93-135 225/70R16 A12
e4*2001/116*0117*.. 93-135 235/65R16 A12
- incl. Facelift 2011 93-190 215/70R16 A13 M+S
93-190 225/70R16 A12 M+S
Chevrolet Cruze /-SW 92-120 205/60R16 A91 A07 A16 A21
KL1J 92-120 215/55R16 A12 A58 Car F16
e4*2001/116*0140*.. 92-120 215/60R16 A12 Flh Lim V16
92-120 225/55R16 A12 S03
92-120 245/50R16 A01 A12 K2b K8e R03
Chevrolet Orlando 96-120 215/55R16 A91 A07 A16 A21
KL1Y, KL1YN 96-120 215/60R16 A91 A58 S04
e4*2007/46*0224*..; 96-120 225/55R16 A12
e4*2007/46*0295*..
Opel Ampera 111 205/60R16 A90 M+S A07 A16 A21
D1JOI 111 215/55R16 A12 M+S A58 Flh S03
e13*2007/46*1159*.. 111 215/60R16 A12 M+S
§ 22 51906
Opel Antara 93-135 215/70R16 A11 A07 A16 A21
L-A 93-135 225/65R16 A12 B03 S03
e4*2001/116*0118*.. 93-135 225/70R16 A12
- incl. Facelift 2011 93-135 235/65R16 A12
93-190 215/70R16 A11 M+S
93-190 225/70R16 A12 M+S
Opel Astra-J 81,92 205/55R16 A91 R09 A07 A16 A21
P-J, -/V, /SW 81,92-143 205/60R16 A91 M+S R37 A58 F16 Flh
e1*2007/46*0141*.., 81,92-143 205/60R16 A91 R37 Lim V16 S03
e4*2007/46*0309*.., 81,92-143 205/65R16 A01 A12 G03 R37
e4*2007/46*0204*.. 81,92-143 205/65R16 A12 R09
81,92-143 215/55R16 A12
81,92-143 215/60R16 A91
81,92-143 225/55R16 A12
Opel Astra-J 74,81,92 205/55R16 A91 R09 A07 A16 A21
P-J/SW, -/V 74-132 205/60R16 A91 M+S R37 A58 Car F16
e4*2007/46*0204*..; 74-132 205/60R16 A91 R37 V16 S03
e4*2007/46*0308*.. 74-132 205/65R16 A01 A12 G03 R37
- Sports Tourer 74-132 205/65R16 A12 R09
- Station Wagon 74-132 215/55R16 A12
74-132 215/60R16 A91
74-132 225/55R16 A12
Opel Insignia-B 81-121 215/60R16 A91 A07 A16 A21
Z-B 81-121 215/65R16 A12 A58 B03 Car
e8*2007/46*0264*.. 81-121 225/55R16 A12 Flh HO1 KOV
81-121 225/60R16 A12 S02
81-121 245/55R16 A01 A12 K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51906 nach §22 StVZO
Anlage 28 zum Gutachten Nr. 55018118 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16H2 Typ H7016
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Opel Zafira Tourer 81-110 215/55R16 A91 A07 A16 A21
P-J/SW, -/V 81-110 215/60R16 A91 A58 HO1 S03
e4*2007/46*0204*.., 81-110 225/55R16 A12
e4*2007/46*0308*..
- incl. Facelift 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
§ 22 51906
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51906 nach §22 StVZO
Anlage 28 zum Gutachten Nr. 55018118 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16H2 Typ H7016
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 6
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
§ 22 51906
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51906 nach §22 StVZO
Anlage 28 zum Gutachten Nr. 55018118 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16H2 Typ H7016
Hersteller AUTEC GmbH & Co. KG

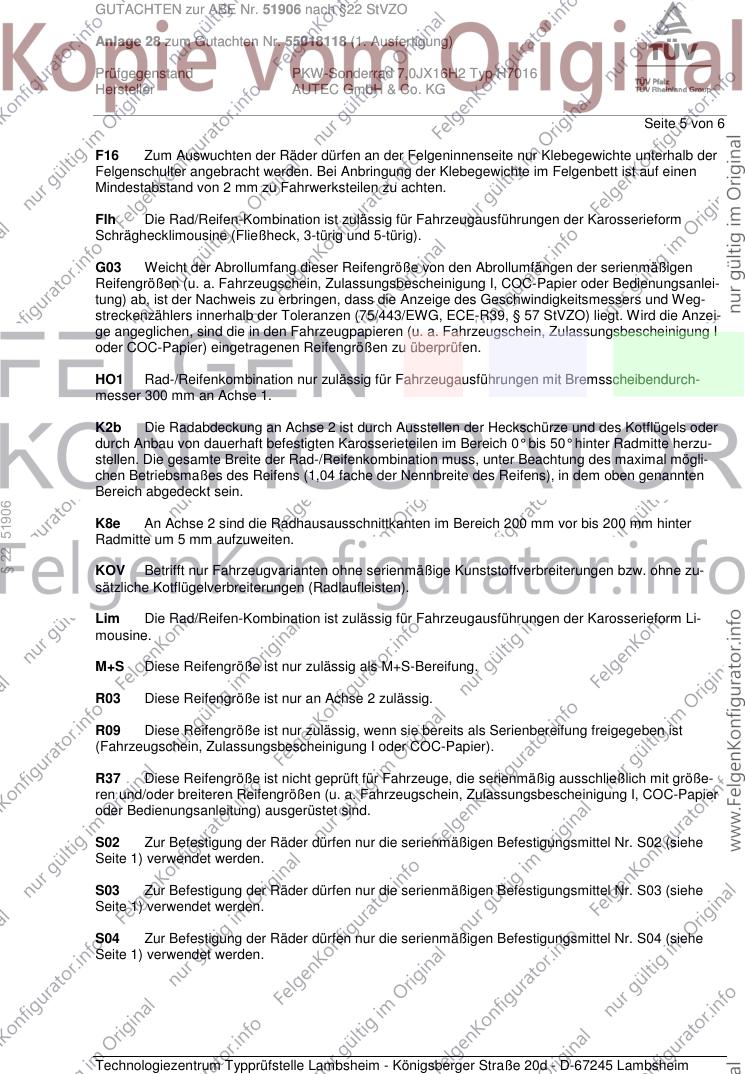

Seite 5 von 6
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Fahrwerksteilen zu achten.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
HO1 Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit Bremsscheibendurch-
messer 300 mm an Achse 1.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
§ 22 51906
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51906 nach §22 StVZO
Anlage 28 zum Gutachten Nr. 55018118 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16H2 Typ H7016
Hersteller AUTEC GmbH & Co. KG

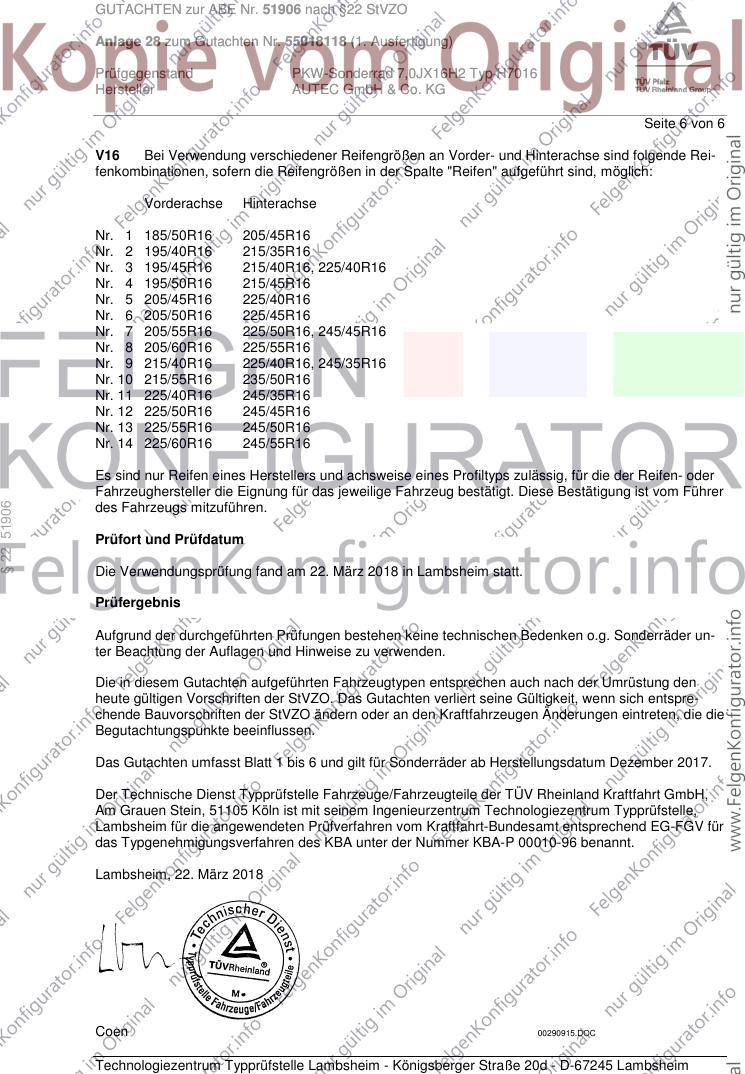

Seite 6 von 6
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
§ 22 51906
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. März 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Dezember 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. März 2018
Coen 00290915.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
