Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 46943*06
Gerät: Sonderräder für Pkw
8 J x 18 H2
Typ: SH880
§ 22 46943*06
Inhaber der ABE und Reifen Gundlach GmbH
Hersteller: DE-56316 Raubach
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 46943
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.

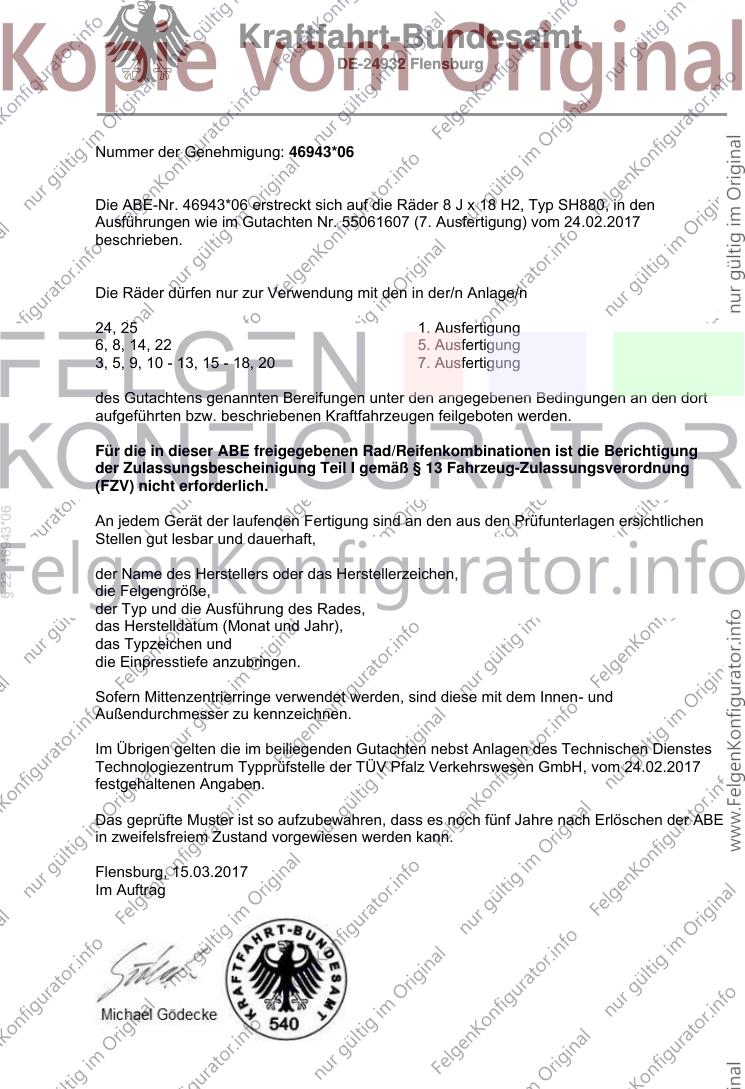

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 46943*06
Die ABE-Nr. 46943*06 erstreckt sich auf die Räder 8 J x 18 H2, Typ SH880, in den
Ausführungen wie im Gutachten Nr. 55061607 (7. Ausfertigung) vom 24.02.2017
beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
24, 25 1. Ausfertigung
6, 8, 14, 22 5. Ausfertigung
3, 5, 9, 10 - 13, 15 - 18, 20 7. Ausfertigung
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
§ 22 46943*06
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH, vom 24.02.2017
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 15.03.2017
Im Auftrag
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55061607 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH

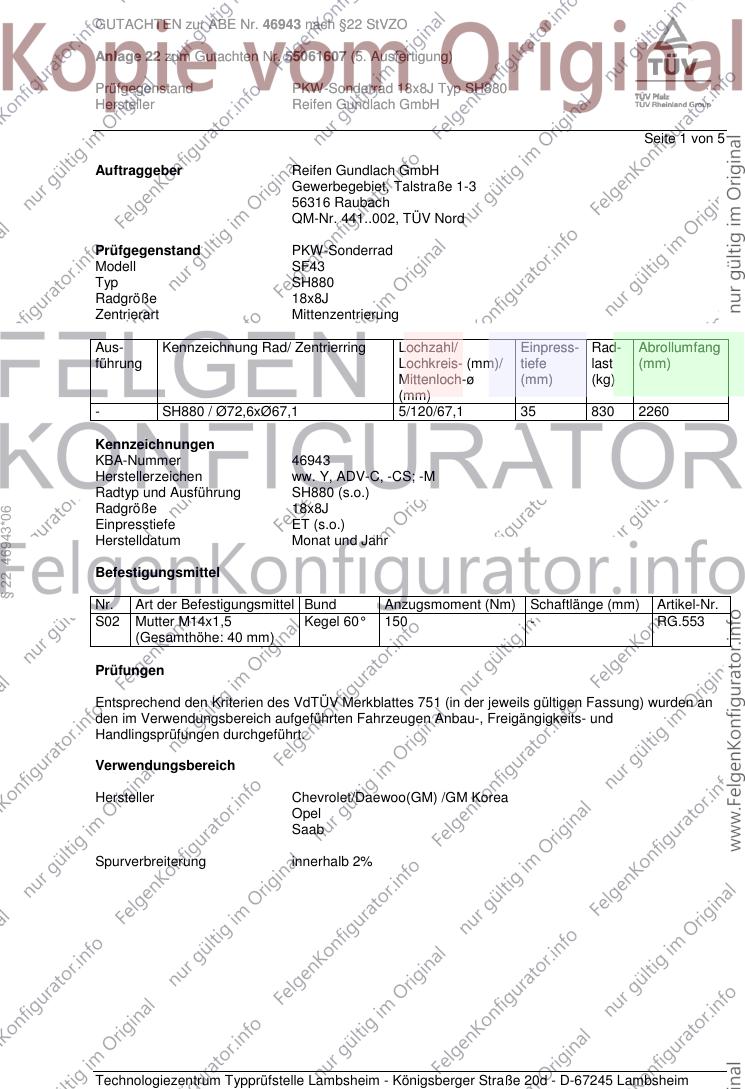

Seite 1 von 5
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH880
Radgröße 18x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- SH880 / Ø72,6xØ67,1 5/120/67,1 35 830 2260
Kennzeichnungen
KBA-Nummer 46943
Herstellerzeichen ww. Y, ADV-C, -CS; -M
Radtyp und Ausführung SH880 (s.o.)
Radgröße 18x8J
§ 22 46943*06
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S02 Mutter M14x1,5 Kegel 60° 150 - RG.553
(Gesamthöhe: 40 mm)
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chevrolet/Daewoo(GM) /GM Korea
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55061607 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH

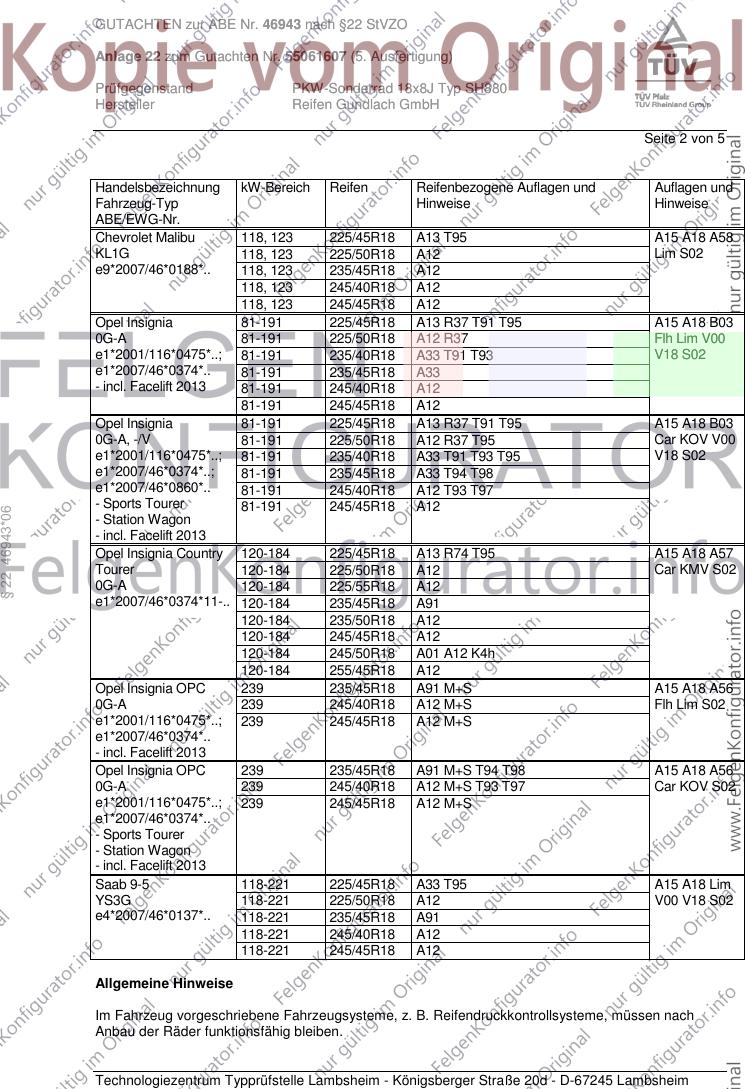

Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chevrolet Malibu 118, 123 225/45R18 A13 T95 A15 A18 A58
KL1G 118, 123 225/50R18 A12 Lim S02
e9*2007/46*0188*.. 118, 123 235/45R18 A12
118, 123 245/40R18 A12
118, 123 245/45R18 A12
Opel Insignia 81-191 225/45R18 A13 R37 T91 T95 A15 A18 B03
0G-A 81-191 225/50R18 A12 R37 Flh Lim V00
e1*2001/116*0475*..; 81-191 235/40R18 A33 T91 T93 V18 S02
e1*2007/46*0374*.. 81-191 235/45R18 A33
- incl. Facelift 2013 81-191 245/40R18 A12
81-191 245/45R18 A12
Opel Insignia 81-191 225/45R18 A13 R37 T91 T95 A15 A18 B03
0G-A, -/V 81-191 225/50R18 A12 R37 T95 Car KOV V00
e1*2001/116*0475*..; 81-191 235/40R18 A33 T91 T93 T95 V18 S02
e1*2007/46*0374*..; 81-191 235/45R18 A33 T94 T98
e1*2007/46*0860*.. 81-191 245/40R18 A12 T93 T97
- Sports Tourer 81-191 245/45R18 A12
§ 22 46943*06
- Station Wagon
- incl. Facelift 2013
Opel Insignia Country 120-184 225/45R18 A13 R74 T95 A15 A18 A57
Tourer 120-184 225/50R18 A12 Car KMV S02
0G-A 120-184 225/55R18 A12
e1*2007/46*0374*11-.. 120-184 235/45R18 A91
120-184 235/50R18 A12
120-184 245/45R18 A12
120-184 245/50R18 A01 A12 K4h
120-184 255/45R18 A12
Opel Insignia OPC 239 235/45R18 A91 M+S A15 A18 A56
0G-A 239 245/40R18 A12 M+S Flh Lim S02
e1*2001/116*0475*..; 239 245/45R18 A12 M+S
e1*2007/46*0374*..
- incl. Facelift 2013
Opel Insignia OPC 239 235/45R18 A91 M+S T94 T98 A15 A18 A56
0G-A 239 245/40R18 A12 M+S T93 T97 Car KOV S02
e1*2001/116*0475*..; 239 245/45R18 A12 M+S
e1*2007/46*0374*..
- Sports Tourer
- Station Wagon
- incl. Facelift 2013
Saab 9-5 118-221 225/45R18 A33 T95 A15 A18 Lim
YS3G 118-221 225/50R18 A12 V00 V18 S02
e4*2007/46*0137*.. 118-221 235/45R18 A91
118-221 245/40R18 A12
118-221 245/45R18 A12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55061607 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH

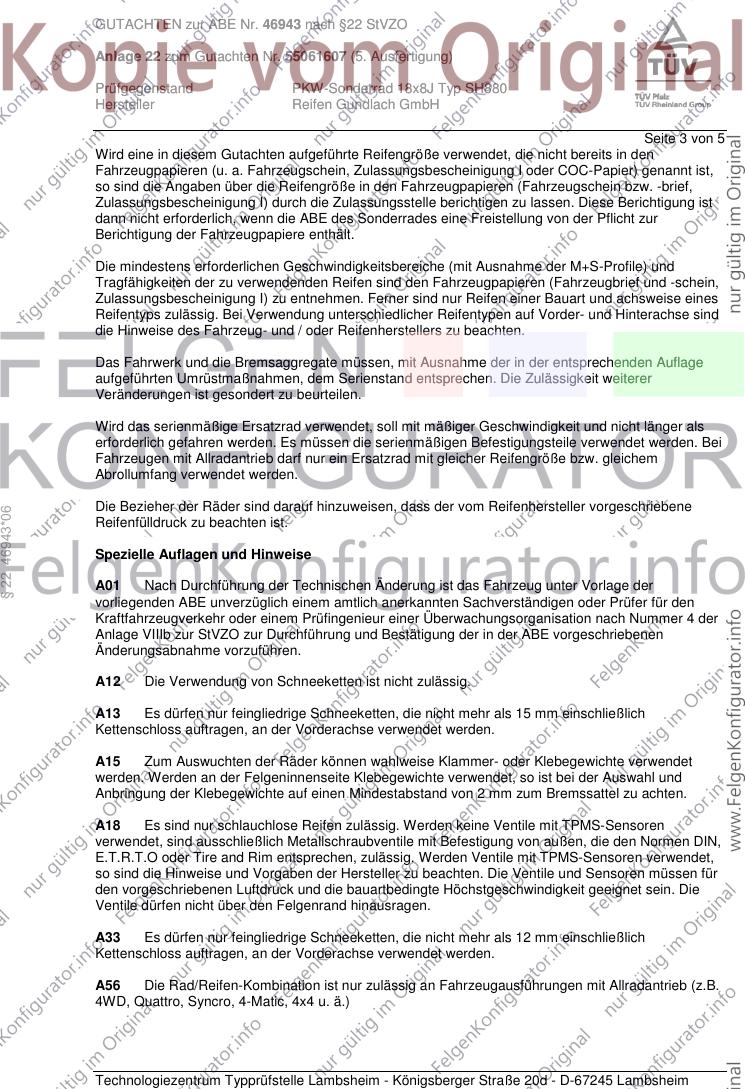

Seite 3 von 5
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
§ 22 46943*06
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55061607 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH

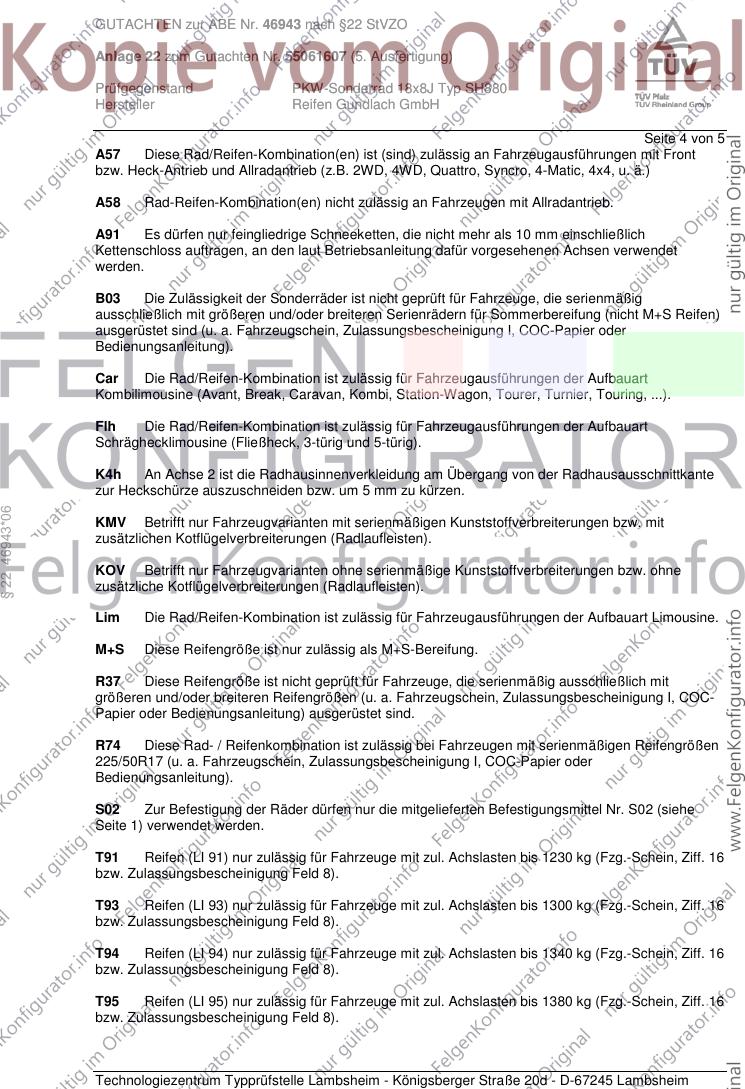

Seite 4 von 5
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
§ 22 46943*06
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R74 Diese Rad- / Reifenkombination ist zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen
225/50R17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

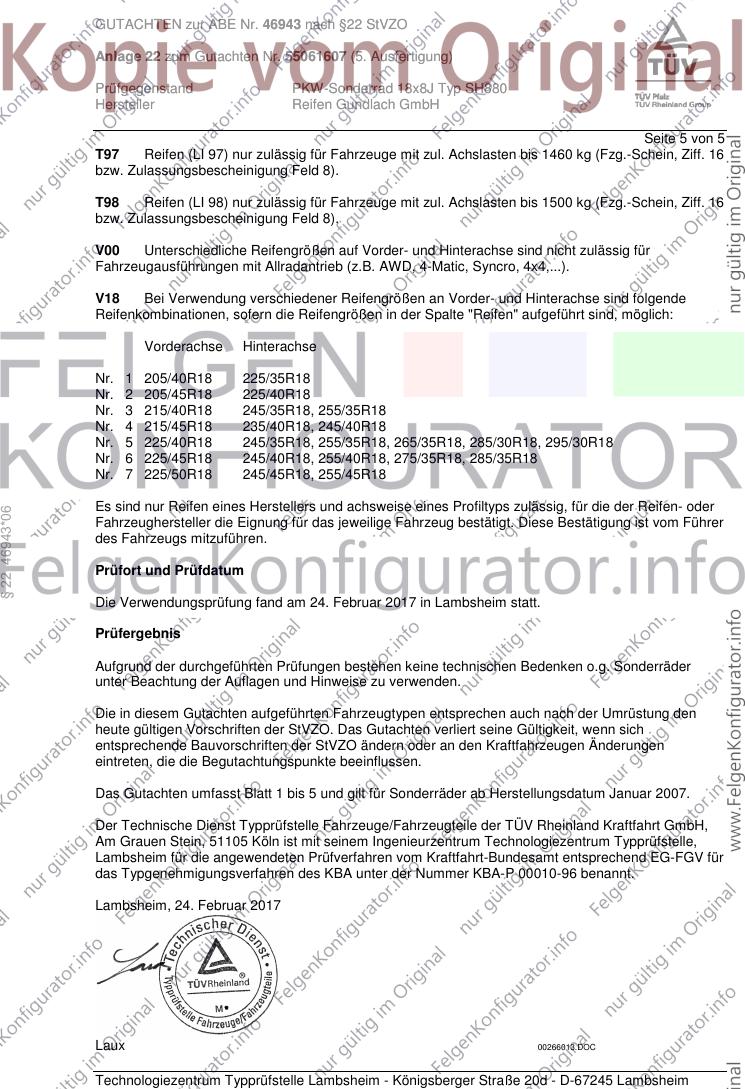

GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55061607 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 5 von 5
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
§ 22 46943*06
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. Februar 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. Februar 2017
Laux 00266013.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
