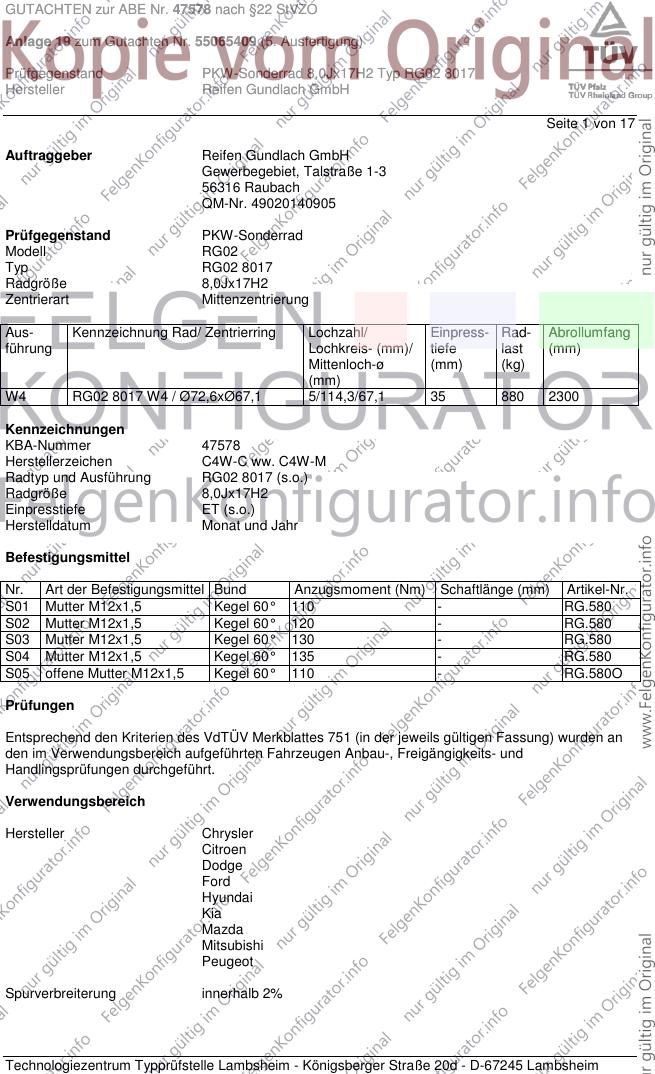

GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 1 von 17
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG02
Typ RG02 8017
Radgröße 8,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W4 RG02 8017 W4 / Ø72,6xØ67,1 5/114,3/67,1 35 880 2300
Kennzeichnungen
KBA-Nummer 47578
Herstellerzeichen C4W-C ww. C4W-M
Radtyp und Ausführung RG02 8017 (s.o.)
Radgröße 8,0Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S01 Mutter M12x1,5 Kegel 60° 110 - RG.580
S02 Mutter M12x1,5 Kegel 60° 120 - RG.580
S03 Mutter M12x1,5 Kegel 60° 130 - RG.580
S04 Mutter M12x1,5 Kegel 60° 135 - RG.580
S05 offene Mutter M12x1,5 Kegel 60° 110 - RG.580O
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chrysler
Citroen
Dodge
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

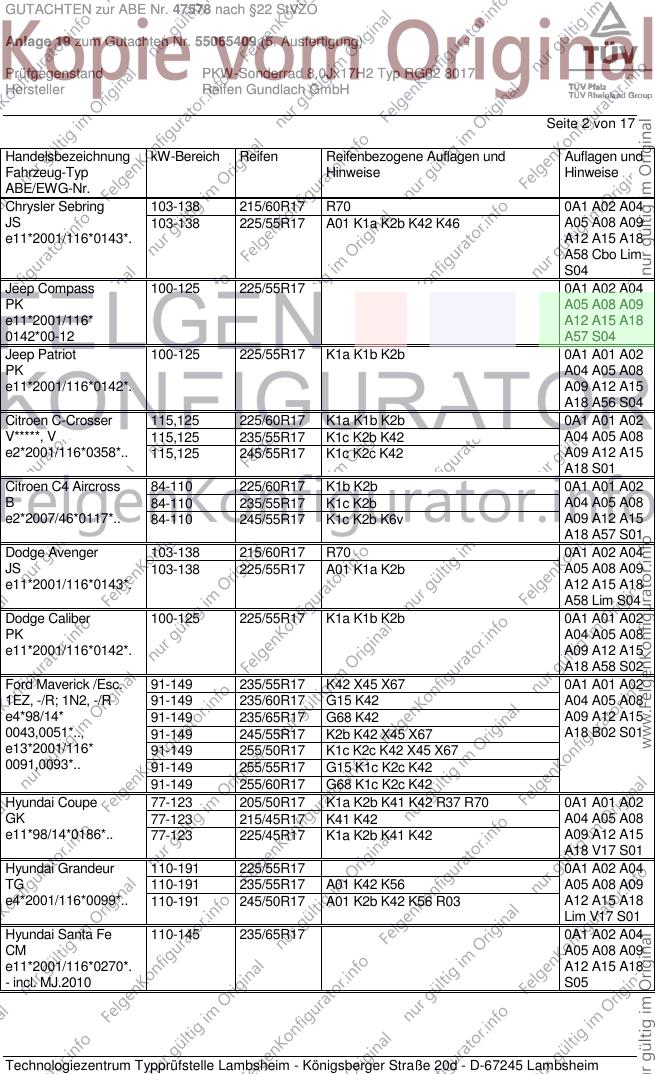

GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chrysler Sebring 103-138 215/60R17 R70 0A1 A02 A04
JS 103-138 225/55R17 A01 K1a K2b K42 K46 A05 A08 A09
e11*2001/116*0143*. A12 A15 A18
A58 Cbo Lim
S04
Jeep Compass 100-125 225/55R17 0A1 A02 A04
PK A05 A08 A09
e11*2001/116* A12 A15 A18
0142*00-12 A57 S04
Jeep Patriot 100-125 225/55R17 K1a K1b K2b 0A1 A01 A02
PK A04 A05 A08
e11*2001/116*0142*. A09 A12 A15
A18 A56 S04
Citroen C-Crosser 115,125 225/60R17 K1a K1b K2b 0A1 A01 A02
V*****, V 115,125 235/55R17 K1c K2b K42 A04 A05 A08
e2*2001/116*0358*.. 115,125 245/55R17 K1c K2c K42 A09 A12 A15
A18 S01
Citroen C4 Aircross 84-110 225/60R17 K1b K2b 0A1 A01 A02
B 84-110 235/55R17 K1c K2b A04 A05 A08
e2*2007/46*0117*.. 84-110 245/55R17 K1c K2b K6v A09 A12 A15
A18 A57 S01
Dodge Avenger 103-138 215/60R17 R70 0A1 A02 A04
JS 103-138 225/55R17 A01 K1a K2b A05 A08 A09
e11*2001/116*0143*. A12 A15 A18
A58 Lim S04
Dodge Caliber 100-125 225/55R17 K1a K1b K2b 0A1 A01 A02
PK A04 A05 A08
e11*2001/116*0142*. A09 A12 A15
A18 A58 S02
Ford Maverick /Esc. 91-149 235/55R17 K42 X45 X67 0A1 A01 A02
1EZ, -/R; 1N2, -/R 91-149 235/60R17 G15 K42 A04 A05 A08
e4*98/14* 91-149 235/65R17 G68 K42 A09 A12 A15
0043,0051*.., 91-149 245/55R17 K2b K42 X45 X67 A18 B02 S01
e13*2001/116* 91-149 255/50R17 K1c K2c K42 X45 X67
0091,0093*.. 91-149 255/55R17 G15 K1c K2c K42
91-149 255/60R17 G68 K1c K2c K42
Hyundai Coupe 77-123 205/50R17 K1a K2b K41 K42 R37 R70 0A1 A01 A02
GK 77-123 215/45R17 K41 K42 A04 A05 A08
e11*98/14*0186*.. 77-123 225/45R17 K1a K2b K41 K42 A09 A12 A15
A18 V17 S01
Hyundai Grandeur 110-191 225/55R17 0A1 A02 A04
TG 110-191 235/55R17 A01 K42 K56 A05 A08 A09
e4*2001/116*0099*.. 110-191 245/50R17 A01 K2b K42 K56 R03 A12 A15 A18
Lim V17 S01
Hyundai Santa Fe 110-145 235/65R17 0A1 A02 A04
CM A05 A08 A09
e11*2001/116*0270*. A12 A15 A18
- incl. MJ.2010 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

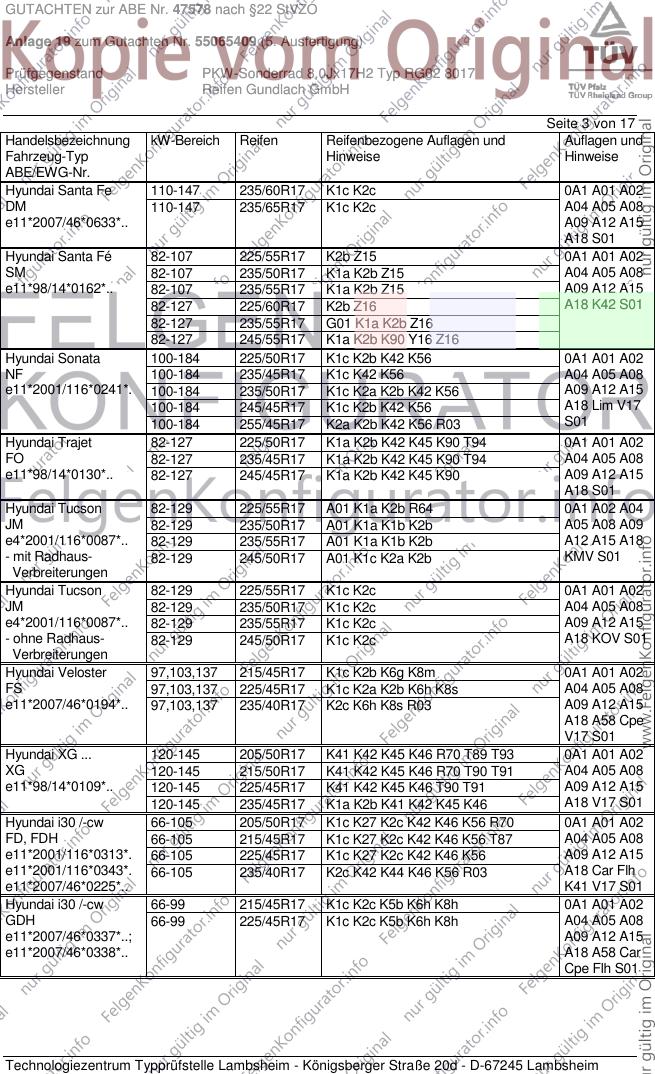

GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Santa Fe 110-147 235/60R17 K1c K2c 0A1 A01 A02
DM 110-147 235/65R17 K1c K2c A04 A05 A08
e11*2007/46*0633*.. A09 A12 A15
A18 S01
Hyundai Santa Fé 82-107 225/55R17 K2b Z15 0A1 A01 A02
SM 82-107 235/50R17 K1a K2b Z15 A04 A05 A08
e11*98/14*0162*.. 82-107 235/55R17 K1a K2b Z15 A09 A12 A15
82-127 225/60R17 K2b Z16 A18 K42 S01
82-127 235/55R17 G01 K1a K2b Z16
82-127 245/55R17 K1a K2b K90 Y16 Z16
Hyundai Sonata 100-184 225/50R17 K1c K2b K42 K56 0A1 A01 A02
NF 100-184 235/45R17 K1c K42 K56 A04 A05 A08
e11*2001/116*0241*. 100-184 235/50R17 K1c K2a K2b K42 K56 A09 A12 A15
100-184 245/45R17 K1c K2b K42 K56 A18 Lim V17
100-184 255/45R17 K2a K2b K42 K56 R03 S01
Hyundai Trajet 82-127 225/50R17 K1a K2b K42 K45 K90 T94 0A1 A01 A02
FO 82-127 235/45R17 K1a K2b K42 K45 K90 T94 A04 A05 A08
e11*98/14*0130*.. 82-127 245/45R17 K1a K2b K42 K45 K90 A09 A12 A15
A18 S01
Hyundai Tucson 82-129 225/55R17 A01 K1a K2b R64 0A1 A02 A04
JM 82-129 235/50R17 A01 K1a K1b K2b A05 A08 A09
e4*2001/116*0087*.. 82-129 235/55R17 A01 K1a K1b K2b A12 A15 A18
- mit Radhaus- 82-129 245/50R17 A01 K1c K2a K2b KMV S01
Verbreiterungen
Hyundai Tucson 82-129 225/55R17 K1c K2c 0A1 A01 A02
JM 82-129 235/50R17 K1c K2c A04 A05 A08
e4*2001/116*0087*.. 82-129 235/55R17 K1c K2c A09 A12 A15
- ohne Radhaus- 82-129 245/50R17 K1c K2c A18 KOV S01
Verbreiterungen
Hyundai Veloster 97,103,137 215/45R17 K1c K2b K6g K8m 0A1 A01 A02
FS 97,103,137 225/45R17 K1c K2a K2b K6h K8s A04 A05 A08
e11*2007/46*0194*.. 97,103,137 235/40R17 K2c K6h K8s R03 A09 A12 A15
A18 A58 Cpe
V17 S01
Hyundai XG ... 120-145 205/50R17 K41 K42 K45 K46 R70 T89 T93 0A1 A01 A02
XG 120-145 215/50R17 K41 K42 K45 K46 R70 T90 T91 A04 A05 A08
e11*98/14*0109*.. 120-145 225/45R17 K41 K42 K45 K46 T90 T91 A09 A12 A15
120-145 235/45R17 K1a K2b K41 K42 K45 K46 A18 V17 S01
Hyundai i30 /-cw 66-105 205/50R17 K1c K27 K2c K42 K46 K56 R70 0A1 A01 A02
FD, FDH 66-105 215/45R17 K1c K27 K2c K42 K46 K56 T87 A04 A05 A08
e11*2001/116*0313*. 66-105 225/45R17 K1c K27 K2c K42 K46 K56 A09 A12 A15
e11*2001/116*0343*. 66-105 235/40R17 K2c K42 K44 K46 K56 R03 A18 Car Flh
e11*2007/46*0225*.. K41 V17 S01
Hyundai i30 /-cw 66-99 215/45R17 K1c K2c K5b K6h K8h 0A1 A01 A02
GDH 66-99 225/45R17 K1c K2c K5b K6h K8h A04 A05 A08
e11*2007/46*0337*..; A09 A12 A15
e11*2007/46*0338*.. A18 A58 Car
Cpe Flh S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i40 /-cw 85-131 225/45R17 K1b K2b K5d K5k 0A1 A01 A02
VF 85-131 225/50R17 K1c K2c K5d K5i K5k K7i A04 A05 A08
e4*2007/46*0263*..; 85-131 235/45R17 K1c K2b K5d K5i K5k A09 A12 A15
e4*2007/46*0264*.. 85-131 245/40R17 K1c K2c K5d K5i K5k A18 A58 Car
85-131 245/45R17 K1c K2c K5d K5i K5k K7i Lim V17 S01
Hyundai ix35 85-135 225/60R17 K1c K2c K5c K6g 0A1 A01 A02
EL, ELH, LM 85-135 235/55R17 K1c K2c K4i K5c K5i K6h K8e A04 A05 A08
e11*2007/46* 85-135 235/60R17 K1c K2c K4i K5c K5i K6h K8e A09 A12 A15
0104*00-03; A18 A57 S01
0192*00-05;
0128*00-06
Hyundai ix35 85-135 225/60R17 K1c K2c K5c K6g 0A1 A01 A02
ELH, LM 85-135 235/55R17 K1c K2c K4i K5c K5i K6h K8e A04 A05 A08
e11*2007/46* 85-135 235/60R17 K1c K2c K4i K5c K5i K6h K8e A09 A12 A15
0128*07-.. A18 A57 S01
0192*06-..
ab Facelift 2013
Hyundai ix55 176-184 245/65R17 0A1 A02 A04
EN A05 A08 A09
e9*2001/116*0071*.. A12 A15 A18
- ix55 / VeraCruz S05
Kia Carens 85-122 215/45R17 K1c K2c K6g K8m T91 X88 0A1 A01 A02
RP 85-122 225/45R17 K1c K2c K6g K8m A04 A05 A08
e4*2007/46*0633*.. 85-122 235/40R17 K1c K2c K6h K8s X88 A09 A12 A15
85-122 235/45R17 G80 K1c K2c K3f K5d K6h K8s A18 A58 S01
Kia Carens / UN 84-107 225/50R17 K1c K27 K2b K56 0A1 A01 A02
FG 84-107 235/45R17 K1c K2b K56 A04 A05 A08
e4*2001/116*0114*.. 84-107 245/45R17 K1c K27 K2b K56 A09 A12 A15
A18 S01
Kia Carnival, Sedona 93-121 225/50R17 K1c K2c K42 K56 K66 T98 0A1 A01 A02
UP 93-121 235/45R17 K1c K2c K42 K56 T97 A04 A05 A08
e11*98/14*0112*.. 93-121 235/50R17 K1c K2c K42 K44 K56 K66 T96 A09 A12 A15
93-121 245/45R17 K1c K2c K42 K56 K66 T95 T99 A18 S03
Kia Magentis 100-142 215/50R17 K1c K27 K2b K56 R70 0A1 A01 A02
GE 100-142 225/45R17 K1a K1b K2b A04 A05 A08
e4*2001/116*0100*. 100-142 235/45R17 K1c K27 K2b K56 A09 A12 A15
100-142 245/45R17 K1c K27 K2b K41 K42 K56 A18 Lim V17
S01
Kia Opirus 137-149 225/50R17 A01 K56 R37 T98 Z16 0A1 A02 A04
LD 137-149 225/55R17 R09 Rld A05 A08 A09
e4*2001/116*0075 137-149 225/55R17 A01 HK1 K56 Z16 A12 A15 A18
*00-02 137-149 235/50R17 A01 K1c K56 Rld Lim V17 S01
137-149 235/50R17 A01 K1c K56 Z16
137-149 245/45R17 Rld T95
137-149 245/45R17 A01 K56 T95 Z16
137-149 245/50R17 A01 K1c K42 K56 Rld
137-149 245/50R17 A01 HK1 K1c K42 K56 Z16
137-149 255/45R17 A01 K1c K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

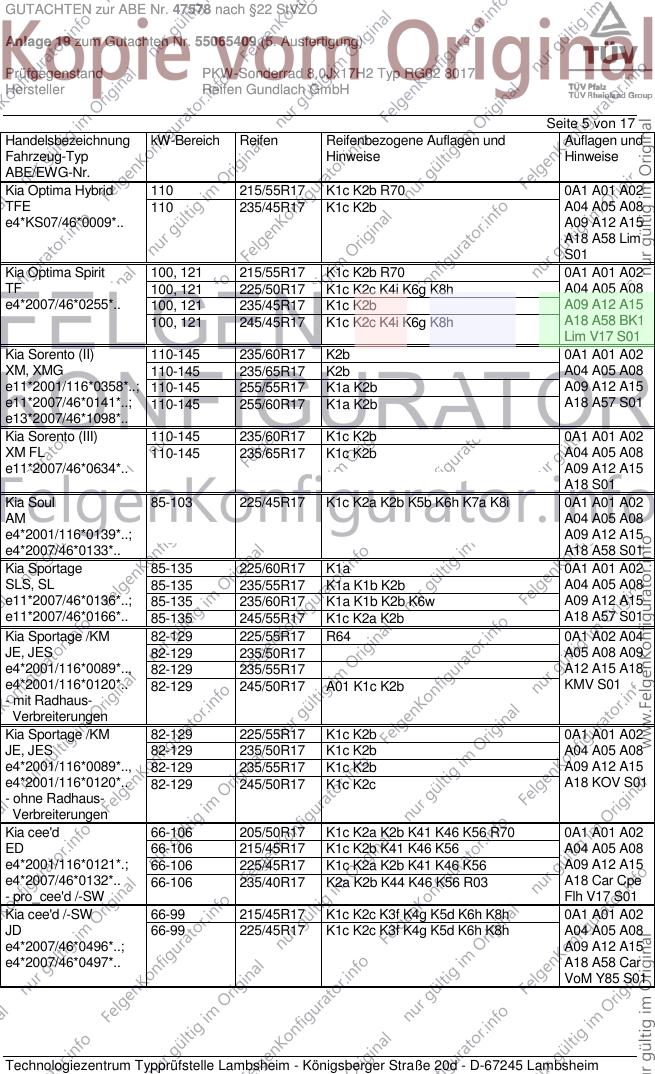

GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Optima Hybrid 110 215/55R17 K1c K2b R70 0A1 A01 A02
TFE 110 235/45R17 K1c K2b A04 A05 A08
e4*KS07/46*0009*.. A09 A12 A15
A18 A58 Lim
S01
Kia Optima Spirit 100, 121 215/55R17 K1c K2b R70 0A1 A01 A02
TF 100, 121 225/50R17 K1c K2c K4i K6g K8h A04 A05 A08
e4*2007/46*0255*.. 100, 121 235/45R17 K1c K2b A09 A12 A15
100, 121 245/45R17 K1c K2c K4i K6g K8h A18 A58 BK1
Lim V17 S01
Kia Sorento (II) 110-145 235/60R17 K2b 0A1 A01 A02
XM, XMG 110-145 235/65R17 K2b A04 A05 A08
e11*2001/116*0358*..; 110-145 255/55R17 K1a K2b A09 A12 A15
e11*2007/46*0141*..; 110-145 255/60R17 K1a K2b A18 A57 S01
e13*2007/46*1098*..
Kia Sorento (III) 110-145 235/60R17 K1c K2b 0A1 A01 A02
XM FL 110-145 235/65R17 K1c K2b A04 A05 A08
e11*2007/46*0634*.. A09 A12 A15
A18 S01
Kia Soul 85-103 225/45R17 K1c K2a K2b K5b K6h K7a K8i 0A1 A01 A02
AM A04 A05 A08
e4*2001/116*0139*..; A09 A12 A15
e4*2007/46*0133*.. A18 A58 S01
Kia Sportage 85-135 225/60R17 K1a 0A1 A01 A02
SLS, SL 85-135 235/55R17 K1a K1b K2b A04 A05 A08
e11*2007/46*0136*..; 85-135 235/60R17 K1a K1b K2b K6w A09 A12 A15
e11*2007/46*0166*.. 85-135 245/55R17 K1c K2a K2b A18 A57 S01
Kia Sportage /KM 82-129 225/55R17 R64 0A1 A02 A04
JE, JES 82-129 235/50R17 A05 A08 A09
e4*2001/116*0089*.., 82-129 235/55R17 A12 A15 A18
e4*2001/116*0120*.. 82-129 245/50R17 A01 K1c K2b KMV S01
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM 82-129 225/55R17 K1c K2b 0A1 A01 A02
JE, JES 82-129 235/50R17 K1c K2b A04 A05 A08
e4*2001/116*0089*.., 82-129 235/55R17 K1c K2b A09 A12 A15
e4*2001/116*0120*.. 82-129 245/50R17 K1c K2c A18 KOV S01
- ohne Radhaus-
Verbreiterungen
Kia cee'd 66-106 205/50R17 K1c K2a K2b K41 K46 K56 R70 0A1 A01 A02
ED 66-106 215/45R17 K1c K2b K41 K46 K56 A04 A05 A08
e4*2001/116*0121*.; 66-106 225/45R17 K1c K2a K2b K41 K46 K56 A09 A12 A15
e4*2007/46*0132*.. 66-106 235/40R17 K2a K2b K44 K46 K56 R03 A18 Car Cpe
- pro_cee'd /-SW Flh V17 S01
Kia cee'd /-SW 66-99 215/45R17 K1c K2c K3f K4g K5d K6h K8h 0A1 A01 A02
JD 66-99 225/45R17 K1c K2c K3f K4g K5d K6h K8h A04 A05 A08
e4*2007/46*0496*..; A09 A12 A15
e4*2007/46*0497*.. A18 A58 Car
VoM Y85 S01

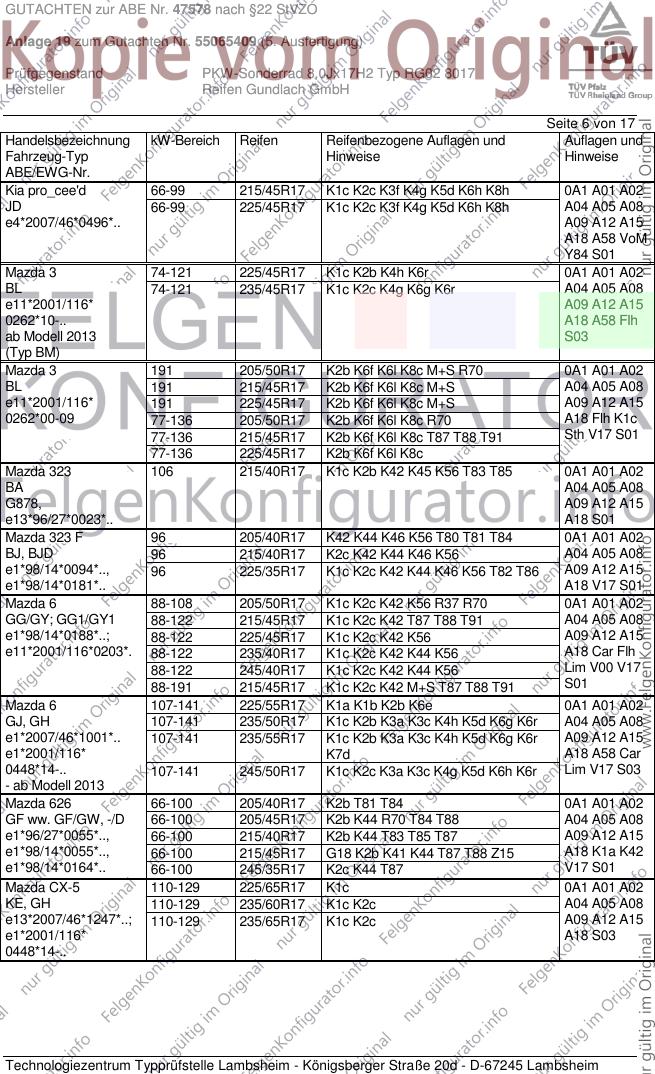

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia pro_cee'd 66-99 215/45R17 K1c K2c K3f K4g K5d K6h K8h 0A1 A01 A02
JD 66-99 225/45R17 K1c K2c K3f K4g K5d K6h K8h A04 A05 A08
e4*2007/46*0496*.. A09 A12 A15
A18 A58 VoM
Y84 S01
Mazda 3 74-121 225/45R17 K1c K2b K4h K6r 0A1 A01 A02
BL 74-121 235/45R17 K1c K2c K4g K6g K6r A04 A05 A08
e11*2001/116* A09 A12 A15
0262*10-.. A18 A58 Flh
ab Modell 2013 S03
(Typ BM)
Mazda 3 191 205/50R17 K2b K6f K6l K8c M+S R70 0A1 A01 A02
BL 191 215/45R17 K2b K6f K6l K8c M+S A04 A05 A08
e11*2001/116* 191 225/45R17 K2b K6f K6l K8c M+S A09 A12 A15
0262*00-09 77-136 205/50R17 K2b K6f K6l K8c R70 A18 Flh K1c
77-136 215/45R17 K2b K6f K6l K8c T87 T88 T91 Sth V17 S01
77-136 225/45R17 K2b K6f K6l K8c
Mazda 323 106 215/40R17 K1c K2b K42 K45 K56 T83 T85 0A1 A01 A02
BA A04 A05 A08
G878, A09 A12 A15
e13*96/27*0023*.. A18 S01
Mazda 323 F 96 205/40R17 K42 K44 K46 K56 T80 T81 T84 0A1 A01 A02
BJ, BJD 96 215/40R17 K2c K42 K44 K46 K56 A04 A05 A08
e1*98/14*0094*.., 96 225/35R17 K1c K2c K42 K44 K46 K56 T82 T86 A09 A12 A15
e1*98/14*0181*.. A18 V17 S01
Mazda 6 88-108 205/50R17 K1c K2c K42 K56 R37 R70 0A1 A01 A02
GG/GY; GG1/GY1 88-122 215/45R17 K1c K2c K42 T87 T88 T91 A04 A05 A08
e1*98/14*0188*..; 88-122 225/45R17 K1c K2c K42 K56 A09 A12 A15
e11*2001/116*0203*. 88-122 235/40R17 K1c K2c K42 K44 K56 A18 Car Flh
88-122 245/40R17 K1c K2c K42 K44 K56 Lim V00 V17
88-191 215/45R17 K1c K2c K42 M+S T87 T88 T91 S01
Mazda 6 107-141 225/55R17 K1a K1b K2b K6e 0A1 A01 A02
GJ, GH 107-141 235/50R17 K1c K2b K3a K3c K4h K5d K6g K6r A04 A05 A08
e1*2007/46*1001*.. 107-141 235/55R17 K1c K2b K3a K3c K4h K5d K6g K6r A09 A12 A15
e1*2001/116* K7d A18 A58 Car
0448*14-.. 107-141 245/50R17 K1c K2c K3a K3c K4g K5d K6h K6r Lim V17 S03
- ab Modell 2013
Mazda 626 66-100 205/40R17 K2b T81 T84 0A1 A01 A02
GF ww. GF/GW, -/D 66-100 205/45R17 K2b K44 R70 T84 T88 A04 A05 A08
e1*96/27*0055*.., 66-100 215/40R17 K2b K44 T83 T85 T87 A09 A12 A15
e1*98/14*0055*.., 66-100 215/45R17 G18 K2b K41 K44 T87 T88 Z15 A18 K1a K42
e1*98/14*0164*.. 66-100 245/35R17 K2c K44 T87 V17 S01
Mazda CX-5 110-129 225/65R17 K1c 0A1 A01 A02
KE, GH 110-129 235/60R17 K1c K2c A04 A05 A08
e13*2007/46*1247*..; 110-129 235/65R17 K1c K2c A09 A12 A15
e1*2001/116* A18 S03
0448*14-..

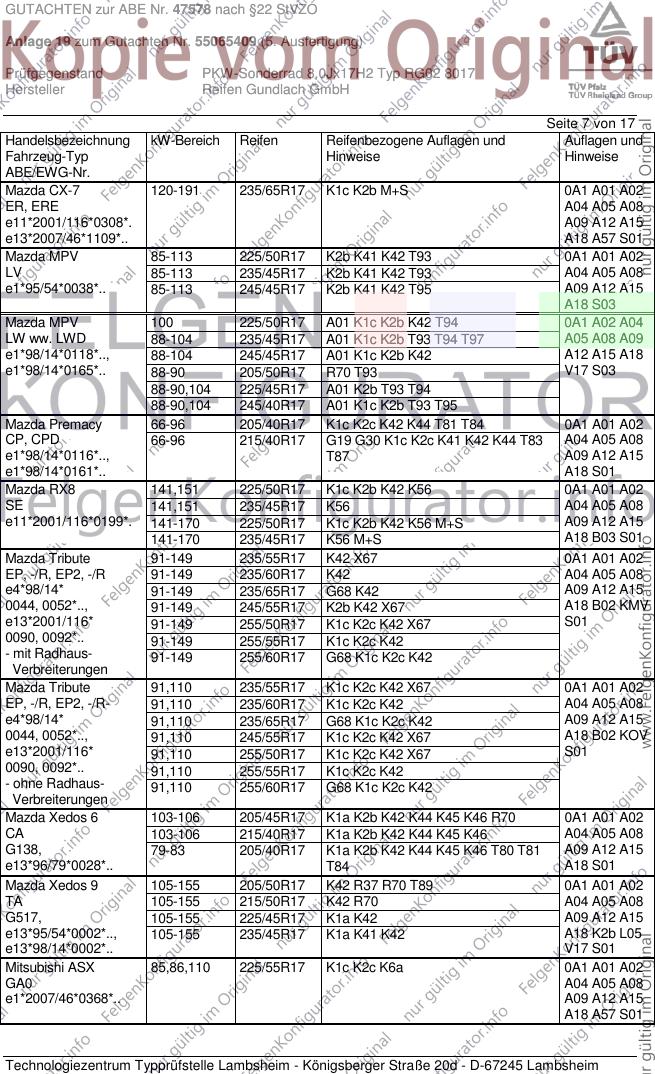

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda CX-7 120-191 235/65R17 K1c K2b M+S 0A1 A01 A02
ER, ERE A04 A05 A08
e11*2001/116*0308*. A09 A12 A15
e13*2007/46*1109*.. A18 A57 S01
Mazda MPV 85-113 225/50R17 K2b K41 K42 T93 0A1 A01 A02
LV 85-113 235/45R17 K2b K41 K42 T93 A04 A05 A08
e1*95/54*0038*.. 85-113 245/45R17 K2b K41 K42 T95 A09 A12 A15
A18 S03
Mazda MPV 100 225/50R17 A01 K1c K2b K42 T94 0A1 A02 A04
LW ww. LWD 88-104 235/45R17 A01 K1c K2b T93 T94 T97 A05 A08 A09
e1*98/14*0118*.., 88-104 245/45R17 A01 K1c K2b K42 A12 A15 A18
e1*98/14*0165*.. 88-90 205/50R17 R70 T93 V17 S03
88-90,104 225/45R17 A01 K2b T93 T94
88-90,104 245/40R17 A01 K1c K2b T93 T95
Mazda Premacy 66-96 205/40R17 K1c K2c K42 K44 T81 T84 0A1 A01 A02
CP, CPD 66-96 215/40R17 G19 G30 K1c K2c K41 K42 K44 T83 A04 A05 A08
e1*98/14*0116*.., T87 A09 A12 A15
e1*98/14*0161*.. A18 S01
Mazda RX8 141,151 225/50R17 K1c K2b K42 K56 0A1 A01 A02
SE 141,151 235/45R17 K56 A04 A05 A08
e11*2001/116*0199*. 141-170 225/50R17 K1c K2b K42 K56 M+S A09 A12 A15
141-170 235/45R17 K56 M+S A18 B03 S01
Mazda Tribute 91-149 235/55R17 K42 X67 0A1 A01 A02
EP, -/R, EP2, -/R 91-149 235/60R17 K42 A04 A05 A08
e4*98/14* 91-149 235/65R17 G68 K42 A09 A12 A15
0044, 0052*.., 91-149 245/55R17 K2b K42 X67 A18 B02 KMV
e13*2001/116* 91-149 255/50R17 K1c K2c K42 X67 S01
0090, 0092*.. 91-149 255/55R17 K1c K2c K42
- mit Radhaus- 91-149 255/60R17 G68 K1c K2c K42
Verbreiterungen
Mazda Tribute 91,110 235/55R17 K1c K2c K42 X67 0A1 A01 A02
EP, -/R, EP2, -/R- 91,110 235/60R17 K1c K2c K42 A04 A05 A08
e4*98/14* 91,110 235/65R17 G68 K1c K2c K42 A09 A12 A15
0044, 0052*.., 91,110 245/55R17 K1c K2c K42 X67 A18 B02 KOV
e13*2001/116* 91,110 255/50R17 K1c K2c K42 X67 S01
0090, 0092*.. 91,110 255/55R17 K1c K2c K42
- ohne Radhaus- 91,110 255/60R17 G68 K1c K2c K42
Verbreiterungen
Mazda Xedos 6 103-106 205/45R17 K1a K2b K42 K44 K45 K46 R70 0A1 A01 A02
CA 103-106 215/40R17 K1a K2b K42 K44 K45 K46 A04 A05 A08
G138, 79-83 205/40R17 K1a K2b K42 K44 K45 K46 T80 T81 A09 A12 A15
e13*96/79*0028*.. T84 A18 S01
Mazda Xedos 9 105-155 205/50R17 K42 R37 R70 T89 0A1 A01 A02
TA 105-155 215/50R17 K42 R70 A04 A05 A08
G517, 105-155 225/45R17 K1a K42 A09 A12 A15
e13*95/54*0002*.., 105-155 235/45R17 K1a K41 K42 A18 K2b L05
e13*98/14*0002*.. V17 S01
Mitsubishi ASX 85,86,110 225/55R17 K1c K2c K6a 0A1 A01 A02
GA0 A04 A05 A08
e1*2007/46*0368*.. A09 A12 A15
A18 A57 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Grandis 100-121 215/55R17 K1c K2c K42 R70 0A1 A01 A02
NA0W 100-121 225/50R17 K1c K2c K42 T93 T94 A04 A05 A08
e1*2001/116*0269*.. 100-121 235/45R17 K1c K2c K42 T93 T94 A09 A12 A15
100-121 245/45R17 K1c K2c K42 A18 V17 S01
Mitsubishi Lancer 80-110 225/45R17 Flh K1c K2c K42 Lim 0A1 A01 A02
CY0 80-110 235/45R17 Flh K1c K2c K41 K42 A04 A05 A08
e1*2001/116*0441*.. 80-110 235/45R17 K1c K2c K41 K42 K56 Lim A09 A12 A15
- Limousine A18 A58 S01
- Sportback
Mitsubishi Outlander I 100-148 215/50R17 K1c R37 R70 T90 T91 0A1 A01 A02
CUOW 100-148 215/55R17 K1c R70 A04 A05 A08
e1*2001/116*0227*.. 100-148 225/50R17 K1c K2c A09 A12 A15
100-148 235/45R17 K1c K2c A18 S01
Mitsubishi Outlander II 103-130 225/60R17 K1c K2b 0A1 A01 A02
CW0, CWB 103-130 235/55R17 K1c K2b K42 A04 A05 A08
e1*2001/116* 103-130 245/55R17 K1c K2c K42 A09 A12 A15
0406*00-14; A18 S01
0482*00-09
Mitsubishi Outlander III 108, 110 225/60R17 A90 0A1 A02 A04
CW0 108, 110 235/55R17 A01 A12 K1b T97 A05 A08 A09
e1*2001/116* 108, 110 235/60R17 A01 A12 K1b A15 A18 A56
0406*15-.. 108, 110 245/55R17 A01 A12 K1c K2b B03 S01
- ab Modelljahr 2013
Mitsubishi Pajero Pinin 84-95 225/55R17 K1c K2c 0A1 A01 A02
H60W A04 A05 A08
e1*98/14*0123*.. A09 A12 A15
A18 L02 S01
Mitsubishi Space 92-110 225/45R17 K1c K2c K42 K56 K90 0A1 A01 A02
Runner 92-110 235/45R17 K1c K2c K42 K56 K90 A04 A05 A08
N50 (Version DR .. ) A09 A12 A15
e1*97/27*0103*.. A18 L02 S01
Mitsubishi Space 92-110 225/45R17 K42 K45 K56 T90 T91 T93 0A1 A01 A02
Wagon 92-110 235/45R17 K42 K56 L02 A04 A05 A08
N50 (Version DW .. ) A09 A12 A15
e1*97/27*0103*.. A18 K1a K2b
S01
Peugeot 4007 115,125 225/60R17 K1a K1b K2b 0A1 A01 A02
V*****, V 115,125 235/55R17 K1c K2b K42 A04 A05 A08
e2*2001/116*0357*.. 115,125 245/55R17 K1c K2c K42 A09 A12 A15
A18 S01
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 9 von 17
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH

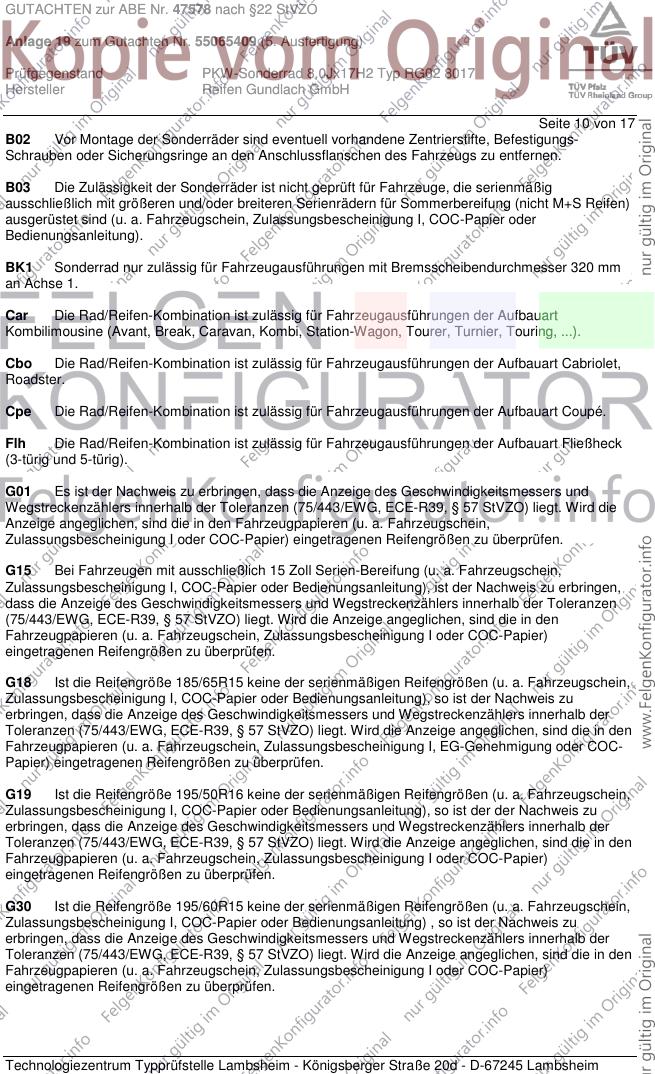

Seite 10 von 17
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G18 Ist die Reifengröße 185/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G19 Ist die Reifengröße 195/50R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G30 Ist die Reifengröße 195/60R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH

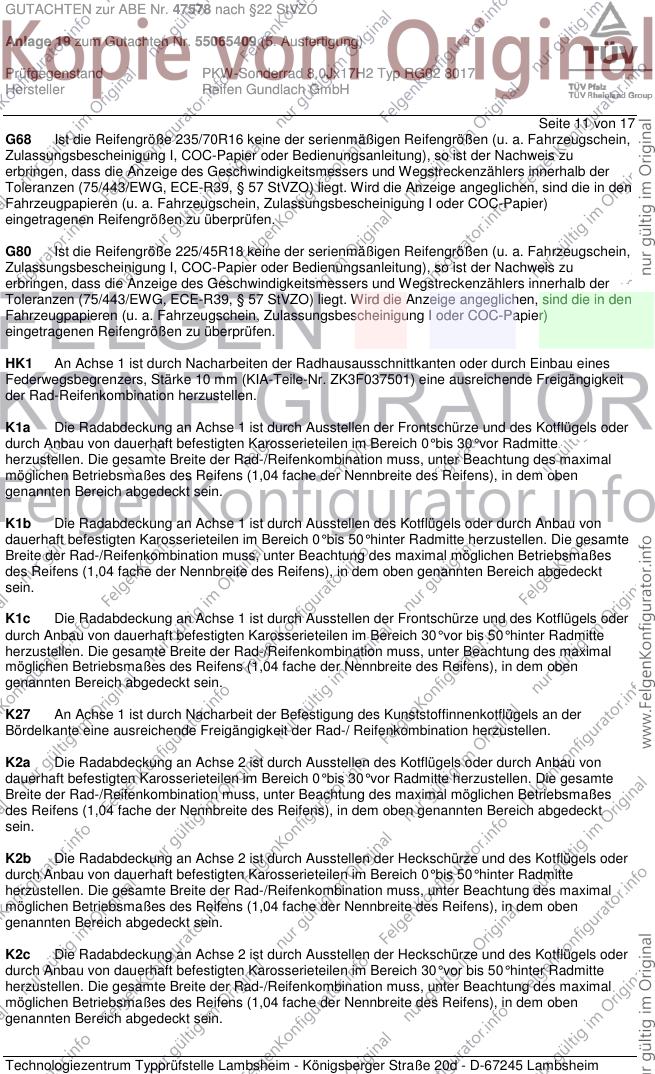

Seite 11 von 17
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH

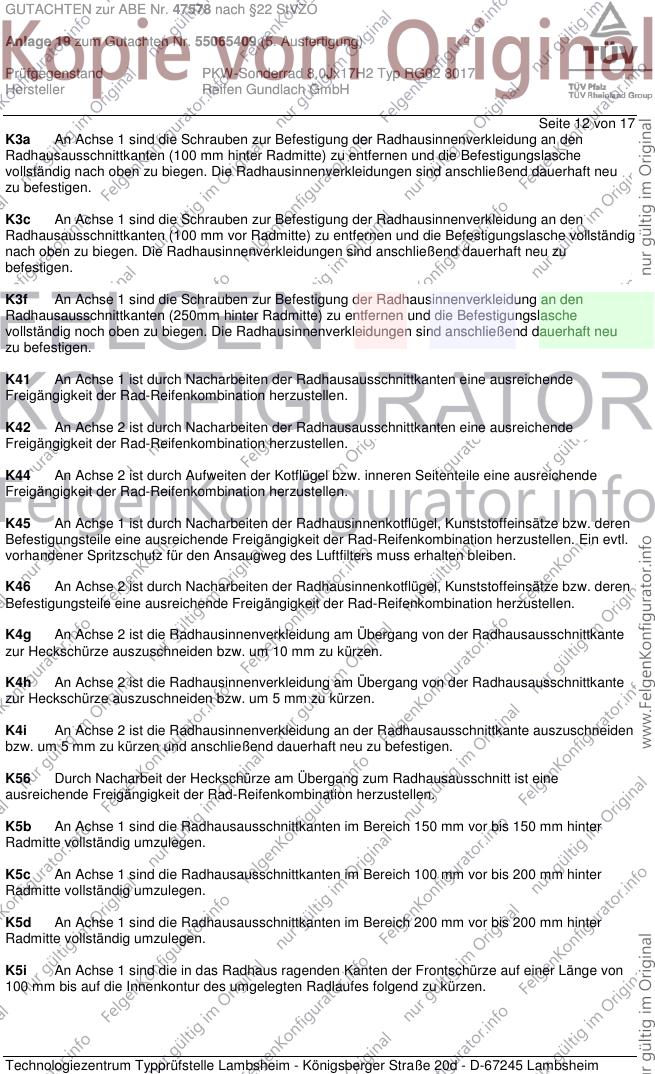

Seite 12 von 17
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH

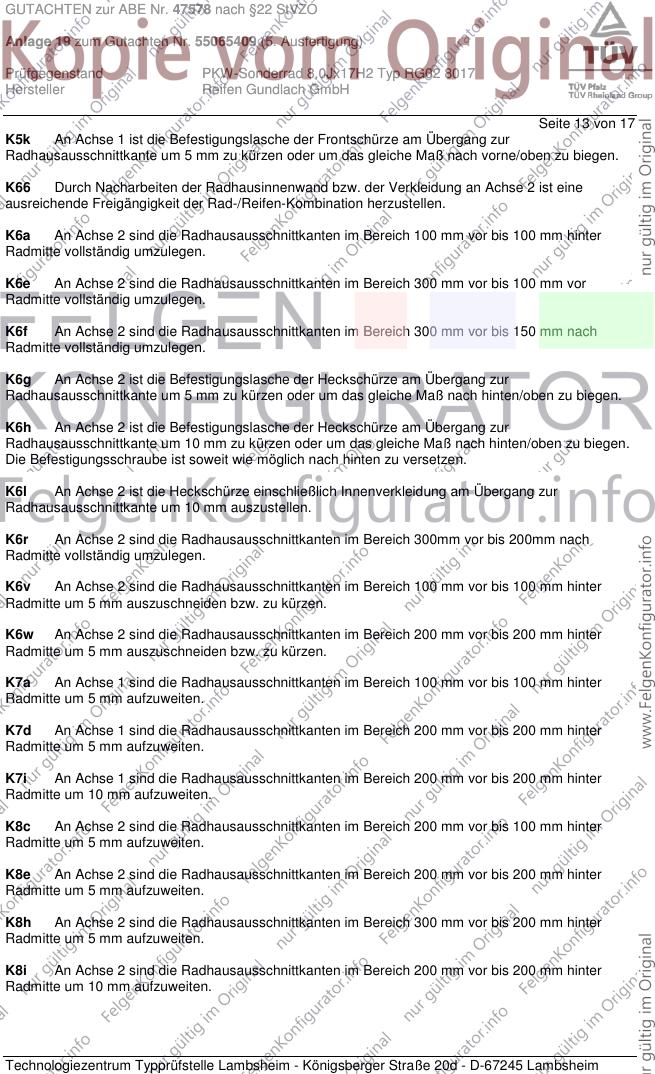

Seite 13 von 17
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 14 von 17
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 15 von 17
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 16 von 17
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoM Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser von max. 300 mm an Achse 1.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X88 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y16 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe oder
elektrohydraulischem 6-Gang Direktschaltgetriebe.
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH

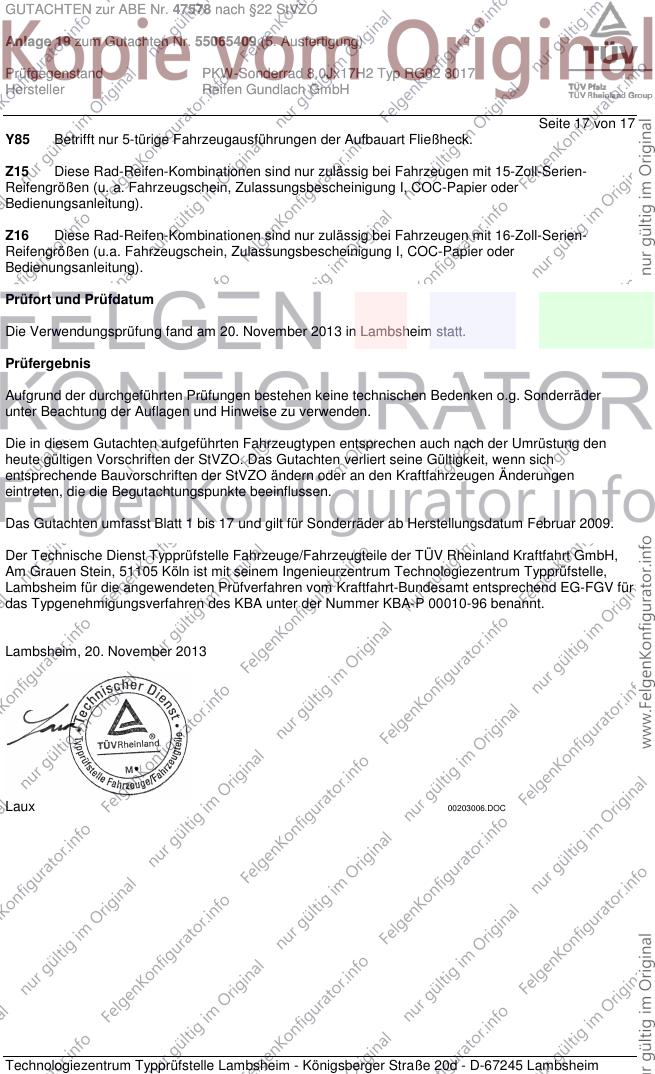

Seite 17 von 17
Y85 Betrifft nur 5-türige Fahrzeugausführungen der Aufbauart Fließheck.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 20. November 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Februar 2009.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. November 2013
Laux 00203006.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
