ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 47578*04
Gerät: Sonderräder für Personenkraftwagen
8 J x 17 H2
Typ: RG02 8017
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 47578*04

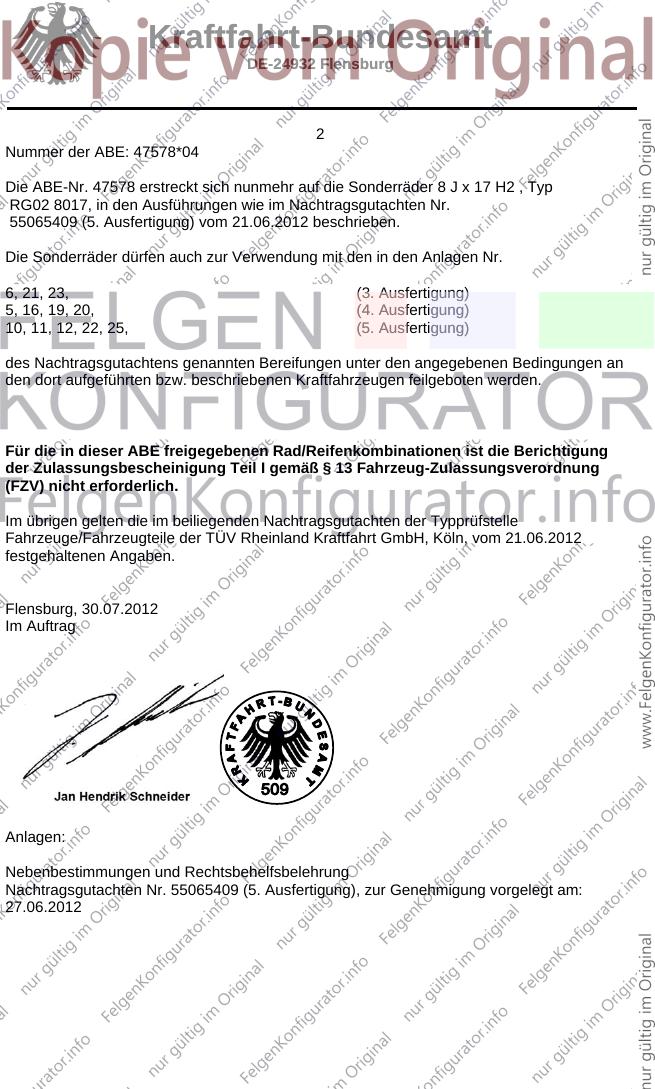

Die ABE-Nr. 47578 erstreckt sich nunmehr auf die Sonderräder 8 J x 17 H2 , Typ
RG02 8017, in den Ausführungen wie im Nachtragsgutachten Nr.
55065409 (5. Ausfertigung) vom 21.06.2012 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
6, 21, 23, (3. Ausfertigung)
5, 16, 19, 20, (4. Ausfertigung)
10, 11, 12, 22, 25, (5. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 21.06.2012
festgehaltenen Angaben.
Flensburg, 30.07.2012
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55065409 (5. Ausfertigung), zur Genehmigung vorgelegt am:
27.06.2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 47578*04
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 1 von 15
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG02
Typ RG02 8017
Radgröße 8,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W4 RG02 8017 W4 / Ø72,6xØ67,1 5/114,3/67,1 35 880 2300
Kennzeichnungen
KBA-Nummer 47578
Herstellerzeichen -
Radtyp und Ausführung RG02 8017 (s.o.)
Radgröße 8,0Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S01 Mutter M12x1,5 Kegel 60° 110 - RG.580
S02 Mutter M12x1,5 Kegel 60° 120 - RG.580
S03 Mutter M12x1,5 Kegel 60° 130 - RG.580
S04 Mutter M12x1,5 Kegel 60° 135 - RG.580
S05 Offene Mutter M12x1,5 Kegel 60° 110 - RG.580O
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chrysler
Citroen
Dodge
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chrysler Sebring 103-138 215/60R17 R70 A02 A04 A05
JS 103-138 225/55R17 A01 K1a K2b K42 K46 A08 A09 A12
e11*2001/116*0143*. A15 A18 A58
Cbo Lim S04
Jeep Compass 100-125 225/55R17 A02 A04 A05
PK A08 A09 A12
e11*2001/116* A15 A18 A57
0142*00-12 S04
Jeep Patriot 100-125 225/55R17 K1a K1b K2b A01 A02 A04
PK A05 A08 A09
e11*2001/116*0142*. A12 A15 A18
A56 S04
Citroen C-Crosser 115,125 225/60R17 K1a K1b K2b A01 A02 A04
V*****, V 115,125 235/55R17 K1c K2b K42 A05 A08 A09
e2*2001/116*0358*.. 115,125 245/55R17 K1c K2c K42 A12 A15 A18
S01
Dodge Avenger 103-138 215/60R17 R70 A02 A04 A05
JS 103-138 225/55R17 A01 K1a K2b A08 A09 A12
e11*2001/116*0143*. A15 A18 A58
Lim S04
Dodge Caliber 100-125 225/55R17 K1a K1b K2b A01 A02 A04
PK A05 A08 A09
e11*2001/116*0142*. A12 A15 A18
A58 S02
Ford Maverick /Esc. 91-149 235/55R17 K42 X45 X67 A01 A02 A04
1EZ, -/R; 1N2, -/R 91-149 235/60R17 G15 K42 A05 A08 A09
e4*98/14* 91-149 235/65R17 G68 K42 A12 A15 A18
0043,0051*.., 91-149 245/55R17 K2b K42 X45 X67 B02 S01
e13*2001/116* 91-149 255/50R17 K1c K2c K42 X45 X67
0091,0093*.. 91-149 255/55R17 G15 K1c K2c K42
91-149 255/60R17 G68 K1c K2c K42
Ford Probe 85 205/45R17 K2b K41 K42 R70 A01 A02 A04
ECP 85 215/45R17 K2b K41 K42 A05 A08 A09
G571, 85-120 225/45R17 K2b K41 K42 A12 A15 A18
e13*95/54*0015*.. 85-120 235/40R17 K2b K41 K42 V17 S01
Hyundai Coupe 77-123 205/50R17 K1a K2b K41 K42 R37 R70 A01 A02 A04
GK 77-123 215/45R17 K41 K42 A05 A08 A09
e11*98/14*0186*.. 77-123 225/45R17 K1a K2b K41 K42 A12 A15 A18
V17 S01
Hyundai Grandeur 110-191 225/55R17 A02 A04 A05
TG 110-191 235/55R17 A01 K42 K56 A08 A09 A12
e4*2001/116*0099*.. 110-191 245/50R17 A01 K2b K42 K56 R03 A15 A18 Lim
V17 S01
Hyundai Santa Fe 110-145 235/65R17 A02 A04 A05
CM A08 A09 A12
e11*2001/116*0270*. A15 A18 S05
- incl. MJ.2010
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

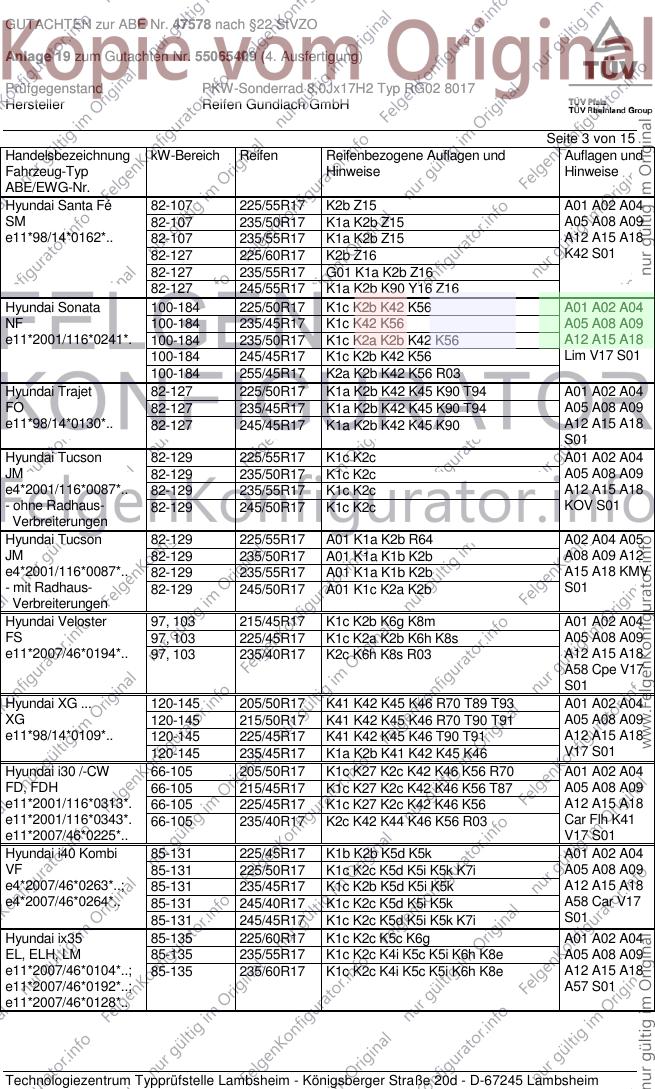

Hyundai Santa Fé 82-107 225/55R17 K2b Z15 A01 A02 A04
SM 82-107 235/50R17 K1a K2b Z15 A05 A08 A09
e11*98/14*0162*.. 82-107 235/55R17 K1a K2b Z15 A12 A15 A18
82-127 225/60R17 K2b Z16 K42 S01
82-127 235/55R17 G01 K1a K2b Z16
82-127 245/55R17 K1a K2b K90 Y16 Z16
Hyundai Sonata 100-184 225/50R17 K1c K2b K42 K56 A01 A02 A04
NF 100-184 235/45R17 K1c K42 K56 A05 A08 A09
e11*2001/116*0241*. 100-184 235/50R17 K1c K2a K2b K42 K56 A12 A15 A18
100-184 245/45R17 K1c K2b K42 K56 Lim V17 S01
100-184 255/45R17 K2a K2b K42 K56 R03
Hyundai Trajet 82-127 225/50R17 K1a K2b K42 K45 K90 T94 A01 A02 A04
FO 82-127 235/45R17 K1a K2b K42 K45 K90 T94 A05 A08 A09
e11*98/14*0130*.. 82-127 245/45R17 K1a K2b K42 K45 K90 A12 A15 A18
S01
Hyundai Tucson 82-129 225/55R17 K1c K2c A01 A02 A04
JM 82-129 235/50R17 K1c K2c A05 A08 A09
e4*2001/116*0087*.. 82-129 235/55R17 K1c K2c A12 A15 A18
- ohne Radhaus- 82-129 245/50R17 K1c K2c KOV S01
Verbreiterungen
Hyundai Tucson 82-129 225/55R17 A01 K1a K2b R64 A02 A04 A05
JM 82-129 235/50R17 A01 K1a K1b K2b A08 A09 A12
e4*2001/116*0087*.. 82-129 235/55R17 A01 K1a K1b K2b A15 A18 KMV
- mit Radhaus- 82-129 245/50R17 A01 K1c K2a K2b S01
Verbreiterungen
Hyundai Veloster 97, 103 215/45R17 K1c K2b K6g K8m A01 A02 A04
FS 97, 103 225/45R17 K1c K2a K2b K6h K8s A05 A08 A09
e11*2007/46*0194*.. 97, 103 235/40R17 K2c K6h K8s R03 A12 A15 A18
A58 Cpe V17
S01
Hyundai XG ... 120-145 205/50R17 K41 K42 K45 K46 R70 T89 T93 A01 A02 A04
XG 120-145 215/50R17 K41 K42 K45 K46 R70 T90 T91 A05 A08 A09
e11*98/14*0109*.. 120-145 225/45R17 K41 K42 K45 K46 T90 T91 A12 A15 A18
120-145 235/45R17 K1a K2b K41 K42 K45 K46 V17 S01
Hyundai i30 /-CW 66-105 205/50R17 K1c K27 K2c K42 K46 K56 R70 A01 A02 A04
FD, FDH 66-105 215/45R17 K1c K27 K2c K42 K46 K56 T87 A05 A08 A09
e11*2001/116*0313*. 66-105 225/45R17 K1c K27 K2c K42 K46 K56 A12 A15 A18
e11*2001/116*0343*. 66-105 235/40R17 K2c K42 K44 K46 K56 R03 Car Flh K41
e11*2007/46*0225*.. V17 S01
Hyundai i40 Kombi 85-131 225/45R17 K1b K2b K5d K5k A01 A02 A04
VF 85-131 225/50R17 K1c K2c K5d K5i K5k K7i A05 A08 A09
e4*2007/46*0263*..; 85-131 235/45R17 K1c K2b K5d K5i K5k A12 A15 A18
e4*2007/46*0264*.. 85-131 245/40R17 K1c K2c K5d K5i K5k A58 Car V17
85-131 245/45R17 K1c K2c K5d K5i K5k K7i S01
Hyundai ix35 85-135 225/60R17 K1c K2c K5c K6g A01 A02 A04
EL, ELH, LM 85-135 235/55R17 K1c K2c K4i K5c K5i K6h K8e A05 A08 A09
e11*2007/46*0104*..; 85-135 235/60R17 K1c K2c K4i K5c K5i K6h K8e A12 A15 A18
e11*2007/46*0192*..; A57 S01
e11*2007/46*0128*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

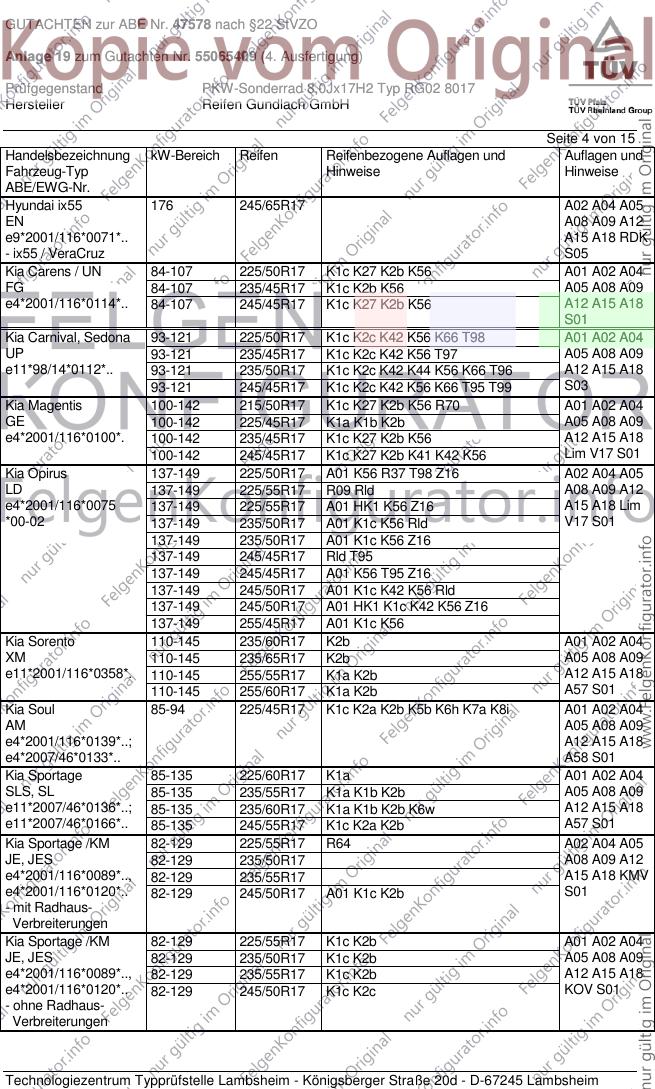

Hyundai ix55 176 245/65R17 A02 A04 A05
EN A08 A09 A12
e9*2001/116*0071*.. A15 A18 RDK
- ix55 / VeraCruz S05
Kia Carens / UN 84-107 225/50R17 K1c K27 K2b K56 A01 A02 A04
FG 84-107 235/45R17 K1c K2b K56 A05 A08 A09
e4*2001/116*0114*.. 84-107 245/45R17 K1c K27 K2b K56 A12 A15 A18
S01
Kia Carnival, Sedona 93-121 225/50R17 K1c K2c K42 K56 K66 T98 A01 A02 A04
UP 93-121 235/45R17 K1c K2c K42 K56 T97 A05 A08 A09
e11*98/14*0112*.. 93-121 235/50R17 K1c K2c K42 K44 K56 K66 T96 A12 A15 A18
93-121 245/45R17 K1c K2c K42 K56 K66 T95 T99 S03
Kia Magentis 100-142 215/50R17 K1c K27 K2b K56 R70 A01 A02 A04
GE 100-142 225/45R17 K1a K1b K2b A05 A08 A09
e4*2001/116*0100*. 100-142 235/45R17 K1c K27 K2b K56 A12 A15 A18
100-142 245/45R17 K1c K27 K2b K41 K42 K56 Lim V17 S01
Kia Opirus 137-149 225/50R17 A01 K56 R37 T98 Z16 A02 A04 A05
LD 137-149 225/55R17 R09 Rld A08 A09 A12
e4*2001/116*0075 137-149 225/55R17 A01 HK1 K56 Z16 A15 A18 Lim
*00-02 137-149 235/50R17 A01 K1c K56 Rld V17 S01
137-149 235/50R17 A01 K1c K56 Z16
137-149 245/45R17 Rld T95
137-149 245/45R17 A01 K56 T95 Z16
137-149 245/50R17 A01 K1c K42 K56 Rld
137-149 245/50R17 A01 HK1 K1c K42 K56 Z16
137-149 255/45R17 A01 K1c K56
Kia Sorento 110-145 235/60R17 K2b A01 A02 A04
XM 110-145 235/65R17 K2b A05 A08 A09
e11*2001/116*0358*. 110-145 255/55R17 K1a K2b A12 A15 A18
110-145 255/60R17 K1a K2b A57 S01
Kia Soul 85-94 225/45R17 K1c K2a K2b K5b K6h K7a K8i A01 A02 A04
AM A05 A08 A09
e4*2001/116*0139*..; A12 A15 A18
e4*2007/46*0133*.. A58 S01
Kia Sportage 85-135 225/60R17 K1a A01 A02 A04
SLS, SL 85-135 235/55R17 K1a K1b K2b A05 A08 A09
e11*2007/46*0136*..; 85-135 235/60R17 K1a K1b K2b K6w A12 A15 A18
e11*2007/46*0166*.. 85-135 245/55R17 K1c K2a K2b A57 S01
Kia Sportage /KM 82-129 225/55R17 R64 A02 A04 A05
JE, JES 82-129 235/50R17 A08 A09 A12
e4*2001/116*0089*.., 82-129 235/55R17 A15 A18 KMV
e4*2001/116*0120*.. 82-129 245/50R17 A01 K1c K2b S01
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM 82-129 225/55R17 K1c K2b A01 A02 A04
JE, JES 82-129 235/50R17 K1c K2b A05 A08 A09
e4*2001/116*0089*.., 82-129 235/55R17 K1c K2b A12 A15 A18
e4*2001/116*0120*.. 82-129 245/50R17 K1c K2c KOV S01
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia cee´d 66-106 205/50R17 K1c K2a K2b K41 K46 K56 R70 A01 A02 A04
ED 66-106 215/45R17 K1c K2b K41 K46 K56 A05 A08 A09
e4*2001/116*0121*.; 66-106 225/45R17 K1c K2a K2b K41 K46 K56 A12 A15 A18
e4*2007/46*0132*.. 66-106 235/40R17 K2a K2b K44 K46 K56 R03 Car Cpe Flh
- pro_cee'd /-SW V17 S01
Mazda 3 191 205/50R17 K2b K6f K6l K8c M+S R70 A01 A02 A04
BL 191 215/45R17 K2b K6f K6l K8c M+S A05 A08 A09
e11*2001/116*0262*. 191 225/45R17 K2b K6f K6l K8c M+S A12 A15 A18
77-136 205/50R17 K2b K6f K6l K8c R70 Flh K1c Sth
77-136 215/45R17 K2b K6f K6l K8c T87 T88 T91 V17 S01
77-136 225/45R17 K2b K6f K6l K8c
Mazda 323 106 215/40R17 K1c K2b K42 K45 K56 T83 T85 A01 A02 A04
BA A05 A08 A09
G878, A12 A15 A18
e13*96/27*0023*.. S01
Mazda 323 F 96 205/40R17 K42 K44 K46 K56 T80 T81 T84 A01 A02 A04
BJ, BJD 96 215/40R17 K2c K42 K44 K46 K56 A05 A08 A09
e1*98/14*0094*.., 96 225/35R17 K1c K2c K42 K44 K46 K56 T82 T86 A12 A15 A18
e1*98/14*0181*.. V17 S01
Mazda 6 88-108 205/50R17 K1c K2c K42 K56 R37 R70 A01 A02 A04
GG/GY; GG1/GY1 88-122 215/45R17 K1c K2c K42 T87 T88 T91 A05 A08 A09
e1*98/14*0188*..; 88-122 225/45R17 K1c K2c K42 K56 A12 A15 A18
e11*2001/116*0203*. 88-122 235/40R17 K1c K2c K42 K44 K56 Car Flh Lim
88-122 245/40R17 K1c K2c K42 K44 K56 V00 V17 S01
88-191 215/45R17 K1c K2c K42 M+S T87 T88 T91
Mazda 626 55-121 205/45R17 K2b K42 K46 R70 A01 A02 A04
GE, GEA 55-121 215/40R17 K1a K2c K42 K46 T83 T85 A05 A08 A09
G104, G691 66,77 205/40R17 K2b K42 K46 T80 T81 T84 A12 A15 A18
A58 L05 V17
S01
Mazda 626 66-100 205/40R17 K2b T81 T84 A01 A02 A04
GF ww. GF/GW, -/D 66-100 205/45R17 K2b K44 R70 T84 T88 A05 A08 A09
e1*96/27*0055*.., 66-100 215/40R17 K2b K44 T83 T85 T87 A12 A15 A18
e1*98/14*0055*.., 66-100 215/45R17 G18 K2b K41 K44 T87 T88 Z15 K1a K42 V17
e1*98/14*0164*.. 66-100 245/35R17 K2c K44 T87 S01
Mazda CX-7 120-191 235/65R17 K1c K2b M+S A01 A02 A04
ER, ERE A05 A08 A09
e11*2001/116*0308*. A12 A15 A18
e13*2007/46*1109*.. A56 S01
Mazda MPV 85-113 225/50R17 K2b K41 K42 T93 A01 A02 A04
LV 85-113 235/45R17 K2b K41 K42 T93 A05 A08 A09
e1*95/54*0038*.. 85-113 245/45R17 K2b K41 K42 T95 A12 A15 A18
S03
Mazda MPV 100 225/50R17 A01 K1c K2b K42 T94 A02 A04 A05
LW ww. LWD 88-104 235/45R17 A01 K1c K2b T93 T94 T97 A08 A09 A12
e1*98/14*0118*.., 88-104 245/45R17 A01 K1c K2b K42 A15 A18 V17
e1*98/14*0165*.. 88-90 205/50R17 R70 T93 S03
88-90,104 225/45R17 A01 K2b T93 T94
88-90,104 245/40R17 A01 K1c K2b T93 T95
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda MX-6 85-121 205/45R17 K1a K2b K42 R70 A01 A02 A04
GE6 85-121 215/40R17 K1a K2b K42 T83 T85 A05 A08 A09
G003 85-121 245/35R17 K1a K2b K42 A12 A15 A18
L05 V17 S01
Mazda Premacy 66-96 205/40R17 K1c K2c K42 K44 T81 T84 A01 A02 A04
CP, CPD 66-96 215/40R17 G19 G30 K1c K2c K41 K42 K44 T83 A05 A08 A09
e1*98/14*0116*.., T87 A12 A15 A18
e1*98/14*0161*.. S01
Mazda RX8 141,151 225/50R17 K1c K2b K42 K56 A01 A02 A04
SE 141,151 235/45R17 K56 A05 A08 A09
e11*2001/116*0199*. 141-170 225/50R17 K1c K2b K42 K56 M+S A12 A15 A18
141-170 235/45R17 K56 M+S B03 S01
Mazda Tribute 91-149 235/55R17 K42 X67 A01 A02 A04
EP, -/R, EP2, -/R 91-149 235/60R17 K42 A05 A08 A09
e4*98/14* 91-149 235/65R17 G68 K42 A12 A15 A18
0044, 0052*.., 91-149 245/55R17 K2b K42 X67 B02 KMV S01
e13*2001/116* 91-149 255/50R17 K1c K2c K42 X67
0090, 0092*.. 91-149 255/55R17 K1c K2c K42
- mit Radhaus- 91-149 255/60R17 G68 K1c K2c K42
Verbreiterungen
Mazda Tribute 91,110 235/55R17 K1c K2c K42 X67 A01 A02 A04
EP, -/R, EP2, -/R- 91,110 235/60R17 K1c K2c K42 A05 A08 A09
e4*98/14* 91,110 235/65R17 G68 K1c K2c K42 A12 A15 A18
0044, 0052*.., 91,110 245/55R17 K1c K2c K42 X67 B02 KOV S01
e13*2001/116* 91,110 255/50R17 K1c K2c K42 X67
0090, 0092*.. 91,110 255/55R17 K1c K2c K42
- ohne Radhaus- 91,110 255/60R17 G68 K1c K2c K42
Verbreiterungen
Mazda Xedos 6 103-106 205/45R17 K1a K2b K42 K44 K45 K46 R70 A01 A02 A04
CA 103-106 215/40R17 K1a K2b K42 K44 K45 K46 A05 A08 A09
G138, 79-83 205/40R17 K1a K2b K42 K44 K45 K46 T80 T81 A12 A15 A18
e13*96/79*0028*.. T84 S01
Mazda Xedos 9 105-155 205/50R17 K42 R37 R70 T89 A01 A02 A04
TA 105-155 215/50R17 K42 R70 A05 A08 A09
G517, 105-155 225/45R17 K1a K42 A12 A15 A18
e13*95/54*0002*.., 105-155 235/45R17 K1a K41 K42 K2b L05 V17
e13*98/14*0002*.. S01
Mitsubishi ASX 85,86,110 225/55R17 K1c K2c K6a A01 A02 A04
GA0 A05 A08 A09
e1*2007/46*0368*.. A12 A15 A18
A57 S01
Mitsubishi Grandis 100-121 215/55R17 K1c K2c K42 R70 A01 A02 A04
NA0W 100-121 225/50R17 K1c K2c K42 T93 T94 A05 A08 A09
e1*2001/116*0269*.. 100-121 235/45R17 K1c K2c K42 T93 T94 A12 A15 A18
100-121 245/45R17 K1c K2c K42 V17 S01
Mitsubishi Lancer 80-110 225/45R17 Flh K1c K2c K42 Lim A01 A02 A04
CY0 80-110 235/45R17 Flh K1c K2c K41 K42 A05 A08 A09
e1*2001/116*0441*.. 80-110 235/45R17 K1c K2c K41 K42 K56 Lim A12 A15 A18
- Limousine A58 S01
- Sportback
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Outlander 100-148 215/50R17 K1c R37 R70 T90 T91 A01 A02 A04
CUOW 100-148 215/55R17 K1c R70 A05 A08 A09
e1*2001/116*0227*.. 100-148 225/50R17 K1c K2c A12 A15 A18
100-148 235/45R17 K1c K2c S01
Mitsubishi Outlander 103-130 225/60R17 K1c K2b A01 A02 A04
CW0, CWB 103-130 235/55R17 K1c K2b K42 A05 A08 A09
e1*2001/116*0406*.., 103-130 245/55R17 K1c K2c K42 A12 A15 A18
e1*2001/116*0482*.. S01
Mitsubishi Pajero Pinin 84-95 225/55R17 K1c K2c A01 A02 A04
H60W A05 A08 A09
e1*98/14*0123*.. A12 A15 A18
L02 S01
Mitsubishi Sigma 125 205/50R17 K1a K2b K42 R70 A01 A02 A04
F07W 125 215/45R17 K1a K2b K42 A05 A08 A09
G365 125 225/45R17 K1a K2b K42 A12 A15 A18
125 235/40R17 K1a K2b K42 L05 S01
Mitsubishi Sigma 130-151 205/50R17 K1a K2b K42 R70 A01 A02 A04
F10 130-151 225/45R17 K1a K2b K42 A05 A08 A09
F655 130-151 235/40R17 K1a K2b K42 A12 A15 A18
L05 S01
Mitsubishi Space 92-110 225/45R17 K1c K2c K42 K56 K90 A01 A02 A04
Runner 92-110 235/45R17 K1c K2c K42 K56 K90 A05 A08 A09
N50 (Version DR .. ) A12 A15 A18
e1*97/27*0103*.. L02 S01
Mitsubishi Space 92-110 225/45R17 K42 K45 K56 T90 T91 T93 A01 A02 A04
Wagon 92-110 235/45R17 K42 K56 L02 A05 A08 A09
N50 (Version DW .. ) A12 A15 A18
e1*97/27*0103*.. K1a K2b S01
Peugeot 4007 115,125 225/60R17 K1a K1b K2b A01 A02 A04
V*****, V 115,125 235/55R17 K1c K2b K42 A05 A08 A09
e2*2001/116*0357*.. 115,125 245/55R17 K1c K2c K42 A12 A15 A18
S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 8 von 15

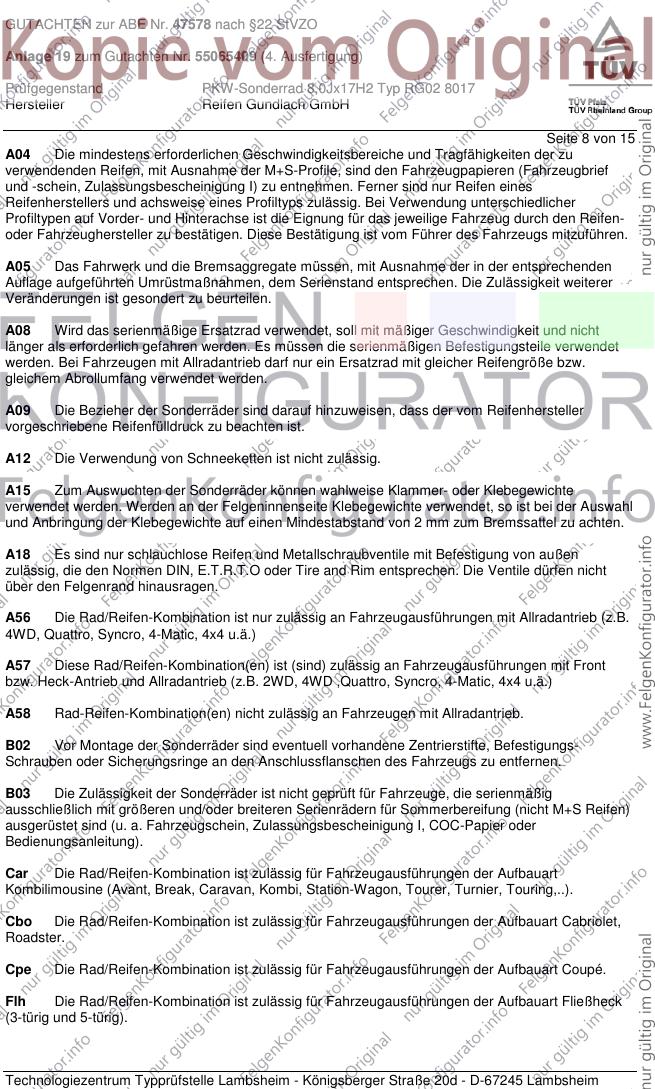

A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 9 von 15

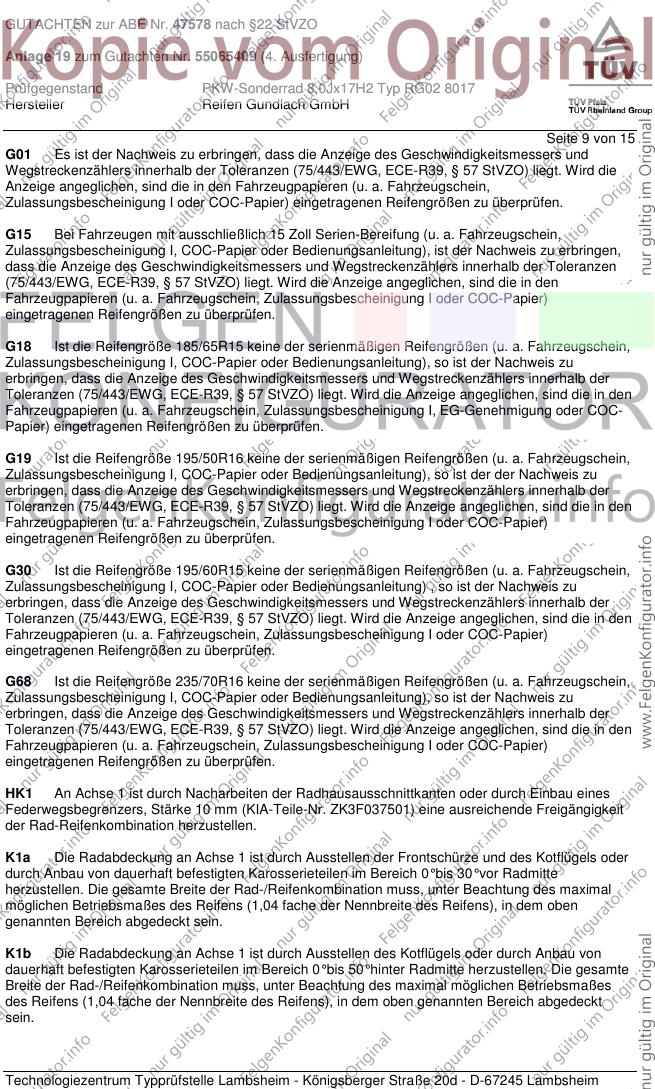

G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G18 Ist die Reifengröße 185/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G19 Ist die Reifengröße 195/50R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G30 Ist die Reifengröße 195/60R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 10 von 15
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 11 von 15
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10 mm auszustellen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 12 von 15

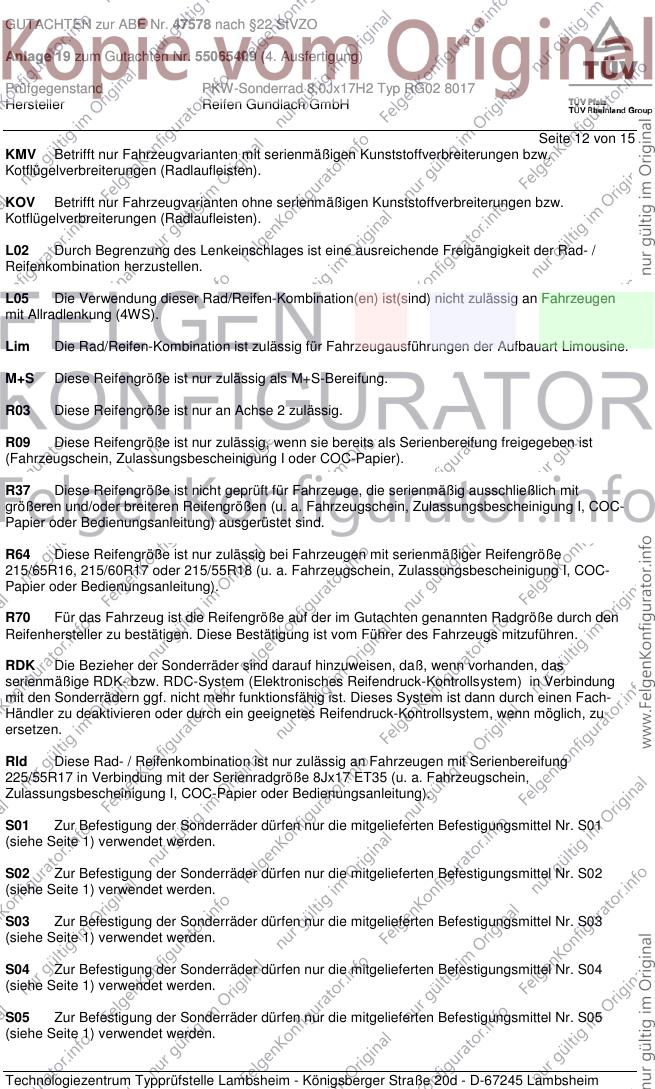

KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 13 von 15
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 14 von 15

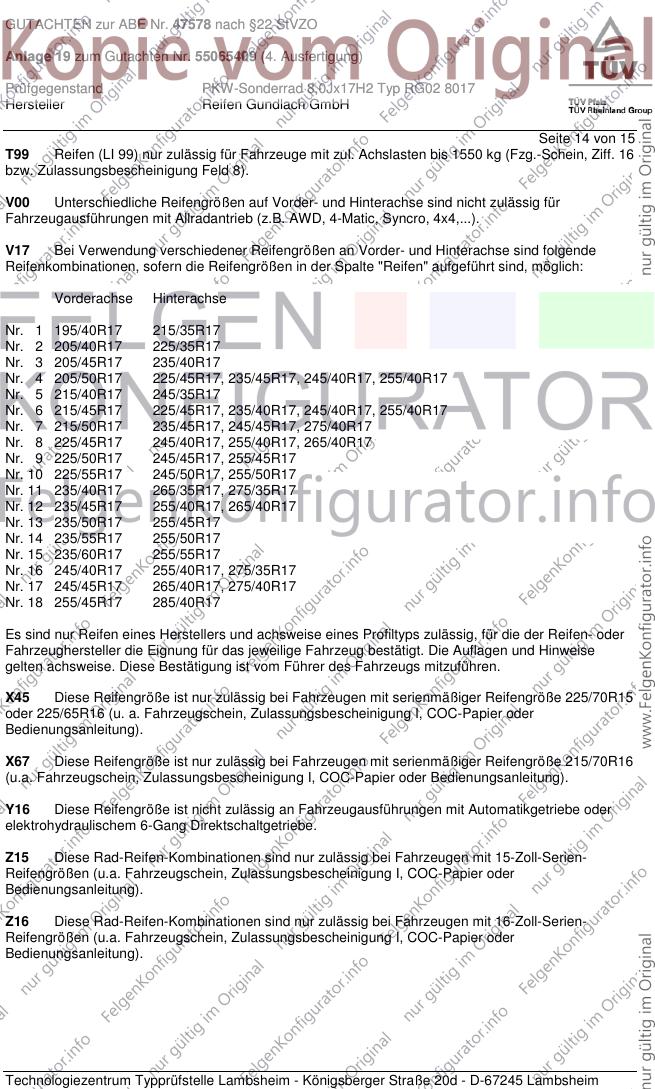

T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y16 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe oder
elektrohydraulischem 6-Gang Direktschaltgetriebe.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47578 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55065409 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ RG02 8017
Hersteller Reifen Gundlach GmbH
Seite 15 von 15

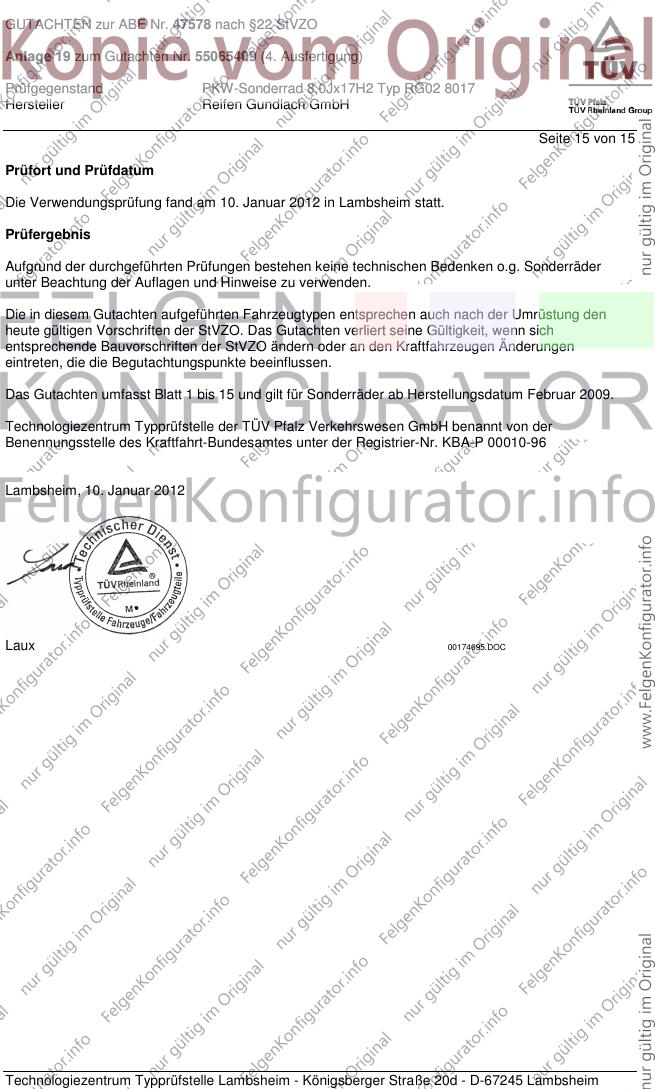

Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. Januar 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum Februar 2009.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 10. Januar 2012
Laux 00174695.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
