GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55004908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH

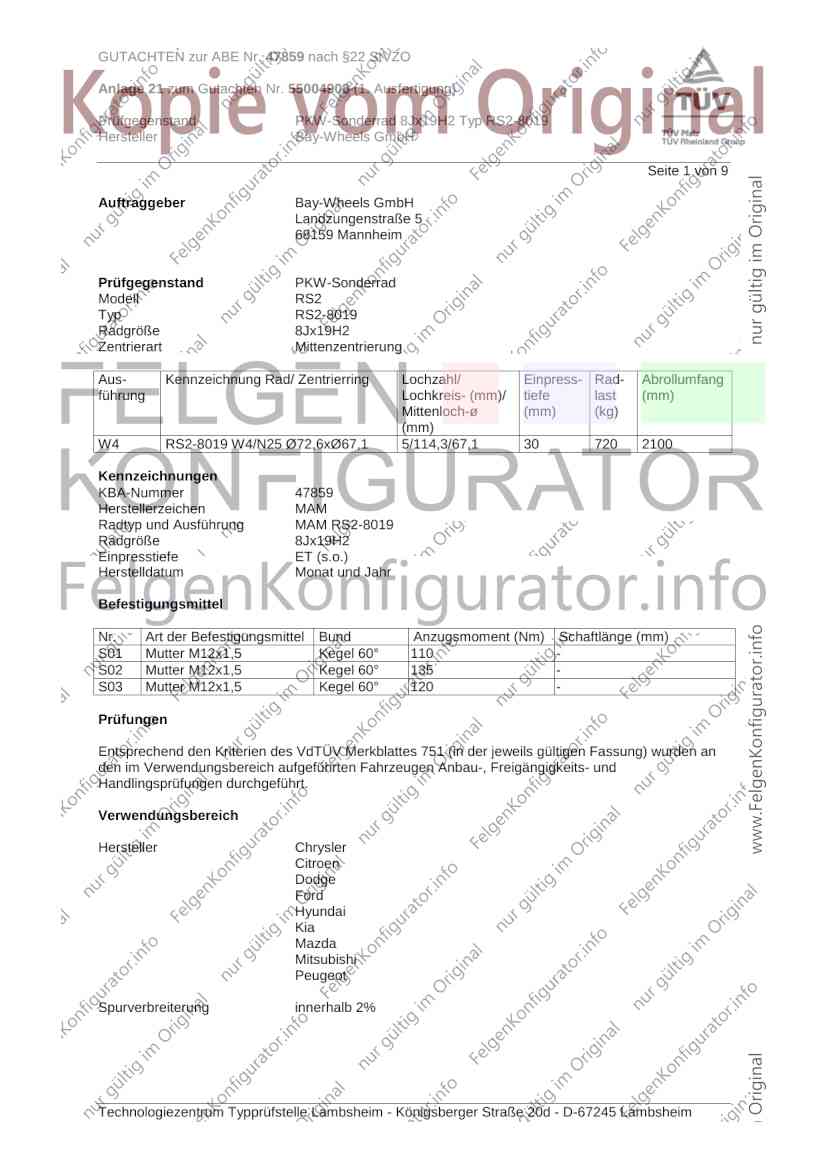

Seite 1 von 9
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell RS2
Typ RS2-8019
Radgröße 8Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W4 RS2-8019 W4/N25 Ø72,6xØ67,1 5/114,3/67,1 30 720 2100
Kennzeichnungen
KBA-Nummer 47859
Herstellerzeichen MAM
Radtyp und Ausführung MAM RS2-8019
Radgröße 8Jx19H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 135 -
S03 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chrysler
Citroen
Dodge
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55004908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH

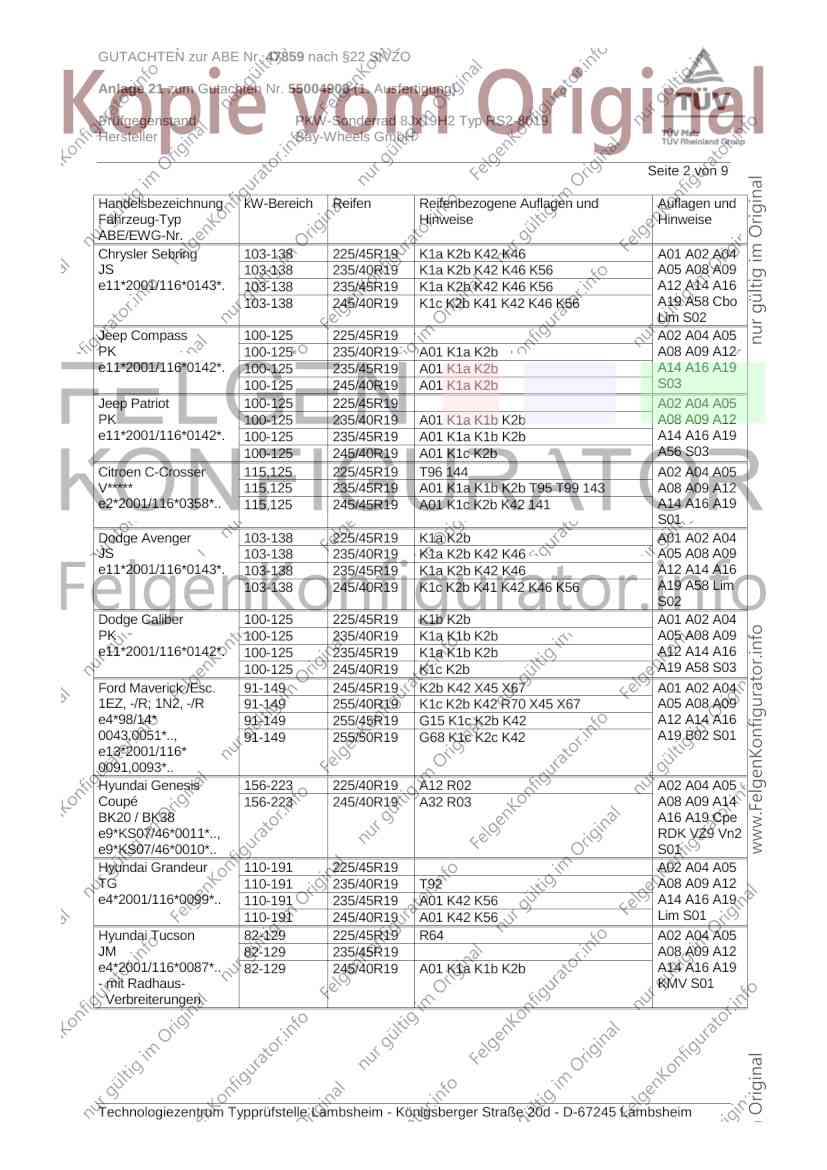

Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chrysler Sebring 103-138 225/45R19 K1a K2b K42 K46 A01 A02 A04
JS 103-138 235/40R19 K1a K2b K42 K46 K56 A05 A08 A09
e11*2001/116*0143*. 103-138 235/45R19 K1a K2b K42 K46 K56 A12 A14 A16
103-138 245/40R19 K1c K2b K41 K42 K46 K56 A19 A58 Cbo
Lim S02
Jeep Compass 100-125 225/45R19 A02 A04 A05
PK 100-125 235/40R19 A01 K1a K2b A08 A09 A12
e11*2001/116*0142*. 100-125 235/45R19 A01 K1a K2b A14 A16 A19
100-125 245/40R19 A01 K1a K2b S03
Jeep Patriot 100-125 225/45R19 A02 A04 A05
PK 100-125 235/40R19 A01 K1a K1b K2b A08 A09 A12
e11*2001/116*0142*. 100-125 235/45R19 A01 K1a K1b K2b A14 A16 A19
100-125 245/40R19 A01 K1c K2b A56 S03
Citroen C-Crosser 115,125 225/45R19 T96 144 A02 A04 A05
V***** 115,125 235/45R19 A01 K1a K1b K2b T95 T99 143 A08 A09 A12
e2*2001/116*0358*.. 115,125 245/45R19 A01 K1c K2b K42 141 A14 A16 A19
S01
Dodge Avenger 103-138 225/45R19 K1a K2b A01 A02 A04
JS 103-138 235/40R19 K1a K2b K42 K46 A05 A08 A09
e11*2001/116*0143*. 103-138 235/45R19 K1a K2b K42 K46 A12 A14 A16
103-138 245/40R19 K1c K2b K41 K42 K46 K56 A19 A58 Lim
S02
Dodge Caliber 100-125 225/45R19 K1b K2b A01 A02 A04
PK 100-125 235/40R19 K1a K1b K2b A05 A08 A09
e11*2001/116*0142*. 100-125 235/45R19 K1a K1b K2b A12 A14 A16
100-125 245/40R19 K1c K2b A19 A58 S03
Ford Maverick /Esc. 91-149 245/45R19 K2b K42 X45 X67 A01 A02 A04
1EZ, -/R; 1N2, -/R 91-149 255/40R19 K1c K2b K42 R70 X45 X67 A05 A08 A09
e4*98/14* 91-149 255/45R19 G15 K1c K2b K42 A12 A14 A16
0043,0051*.., 91-149 255/50R19 G68 K1c K2c K42 A19 B02 S01
e13*2001/116*
0091,0093*..
Hyundai Genesis 156-223 225/40R19 A12 R02 A02 A04 A05
Coupé 156-223 245/40R19 A32 R03 A08 A09 A14
BK20 / BK38 A16 A19 Cpe
e9*KS07/46*0011*.., RDK VZ9 Vn2
e9*KS07/46*0010*.. S01
Hyundai Grandeur 110-191 225/45R19 A02 A04 A05
TG 110-191 235/40R19 T92 A08 A09 A12
e4*2001/116*0099*.. 110-191 235/45R19 A01 K42 K56 A14 A16 A19
110-191 245/40R19 A01 K42 K56 Lim S01
Hyundai Tucson 82-129 225/45R19 R64 A02 A04 A05
JM 82-129 235/45R19 A08 A09 A12
e4*2001/116*0087*.. 82-129 245/40R19 A01 K1a K1b K2b A14 A16 A19
- mit Radhaus- KMV S01
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55004908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH

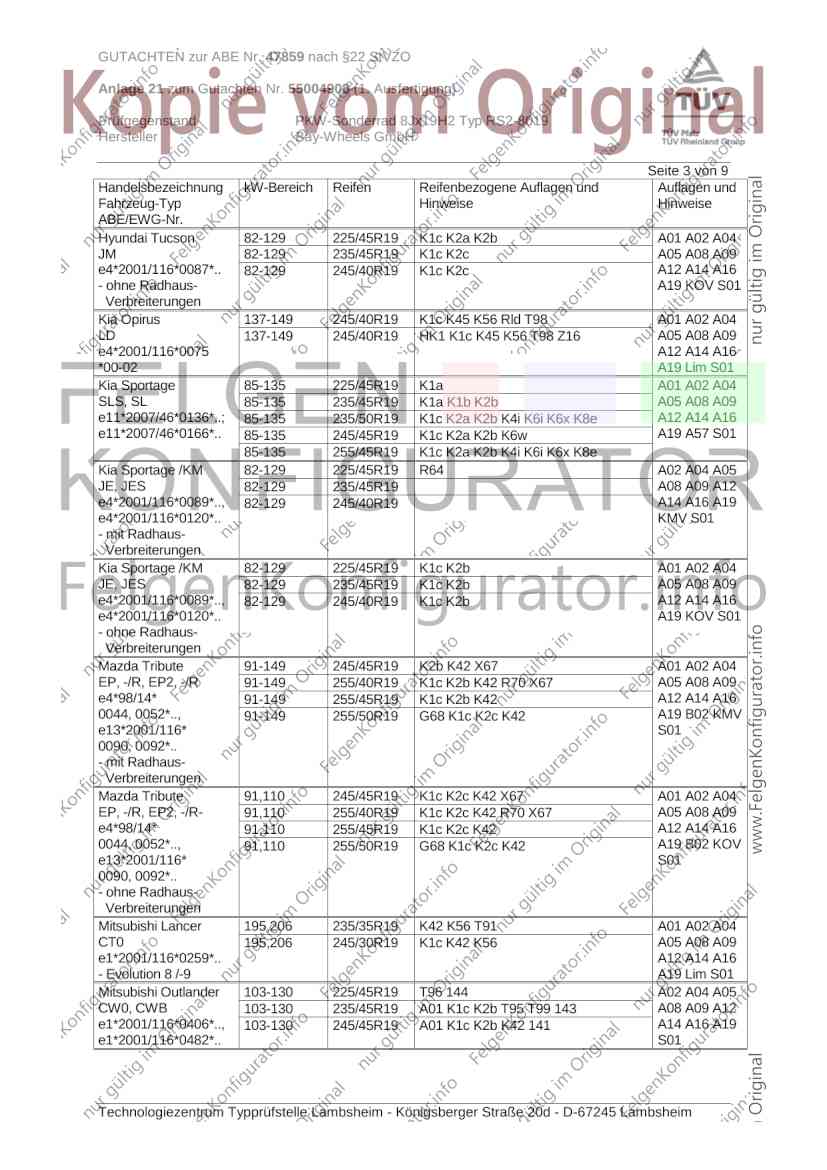

Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Tucson 82-129 225/45R19 K1c K2a K2b A01 A02 A04
JM 82-129 235/45R19 K1c K2c A05 A08 A09
e4*2001/116*0087*.. 82-129 245/40R19 K1c K2c A12 A14 A16
- ohne Radhaus- A19 KOV S01
Verbreiterungen
Kia Opirus 137-149 245/40R19 K1c K45 K56 Rld T98 A01 A02 A04
LD 137-149 245/40R19 HK1 K1c K45 K56 T98 Z16 A05 A08 A09
e4*2001/116*0075 A12 A14 A16
*00-02 A19 Lim S01
Kia Sportage 85-135 225/45R19 K1a A01 A02 A04
SLS, SL 85-135 235/45R19 K1a K1b K2b A05 A08 A09
e11*2007/46*0136*..; 85-135 235/50R19 K1c K2a K2b K4i K6i K6x K8e A12 A14 A16
e11*2007/46*0166*.. 85-135 245/45R19 K1c K2a K2b K6w A19 A57 S01
85-135 255/45R19 K1c K2a K2b K4i K6i K6x K8e
Kia Sportage /KM 82-129 225/45R19 R64 A02 A04 A05
JE, JES 82-129 235/45R19 A08 A09 A12
e4*2001/116*0089*.., 82-129 245/40R19 A14 A16 A19
e4*2001/116*0120*.. KMV S01
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM 82-129 225/45R19 K1c K2b A01 A02 A04
JE, JES 82-129 235/45R19 K1c K2b A05 A08 A09
e4*2001/116*0089*.., 82-129 245/40R19 K1c K2b A12 A14 A16
e4*2001/116*0120*.. A19 KOV S01
- ohne Radhaus-
Verbreiterungen
Mazda Tribute 91-149 245/45R19 K2b K42 X67 A01 A02 A04
EP, -/R, EP2, -/R 91-149 255/40R19 K1c K2b K42 R70 X67 A05 A08 A09
e4*98/14* 91-149 255/45R19 K1c K2b K42 A12 A14 A16
0044, 0052*.., 91-149 255/50R19 G68 K1c K2c K42 A19 B02 KMV
e13*2001/116* S01
0090, 0092*..
- mit Radhaus-
Verbreiterungen
Mazda Tribute 91,110 245/45R19 K1c K2c K42 X67 A01 A02 A04
EP, -/R, EP2, -/R- 91,110 255/40R19 K1c K2c K42 R70 X67 A05 A08 A09
e4*98/14* 91,110 255/45R19 K1c K2c K42 A12 A14 A16
0044, 0052*.., 91,110 255/50R19 G68 K1c K2c K42 A19 B02 KOV
e13*2001/116* S01
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Mitsubishi Lancer 195,206 235/35R19 K42 K56 T91 A01 A02 A04
CT0 195,206 245/30R19 K1c K42 K56 A05 A08 A09
e1*2001/116*0259*.. A12 A14 A16
- Evolution 8 /-9 A19 Lim S01
Mitsubishi Outlander 103-130 225/45R19 T96 144 A02 A04 A05
CW0, CWB 103-130 235/45R19 A01 K1c K2b T95 T99 143 A08 A09 A12
e1*2001/116*0406*.., 103-130 245/45R19 A01 K1c K2b K42 141 A14 A16 A19
e1*2001/116*0482*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55004908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH

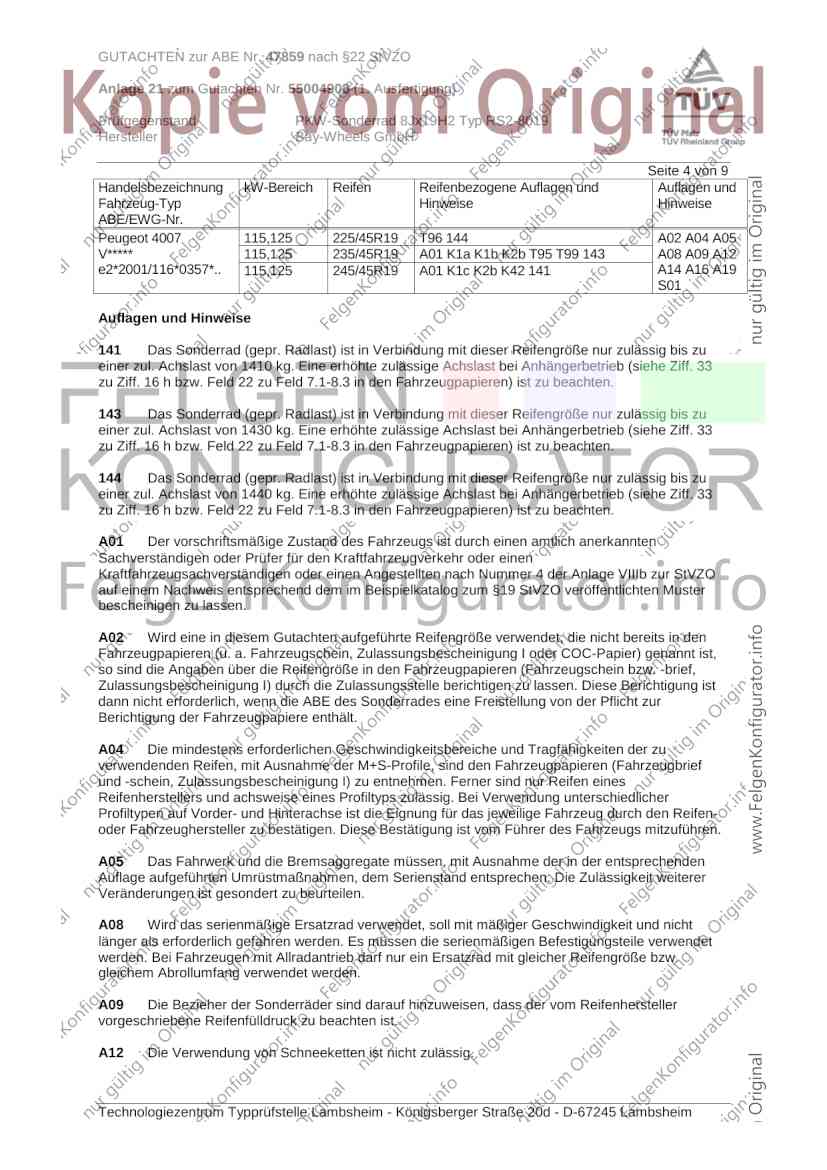

Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 4007 115,125 225/45R19 T96 144 A02 A04 A05
V***** 115,125 235/45R19 A01 K1a K1b K2b T95 T99 143 A08 A09 A12
e2*2001/116*0357*.. 115,125 245/45R19 A01 K1c K2b K42 141 A14 A16 A19
S01
Auflagen und Hinweise
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55004908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH

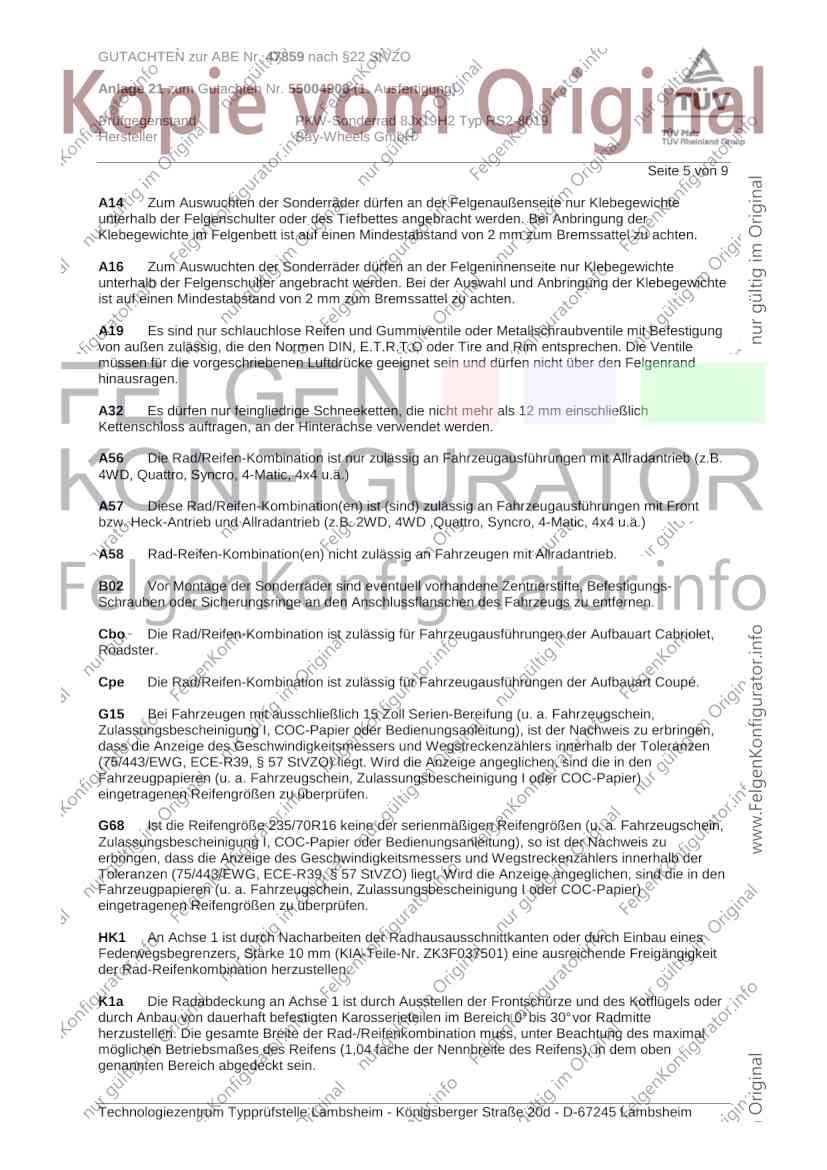

Seite 5 von 9
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55004908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH

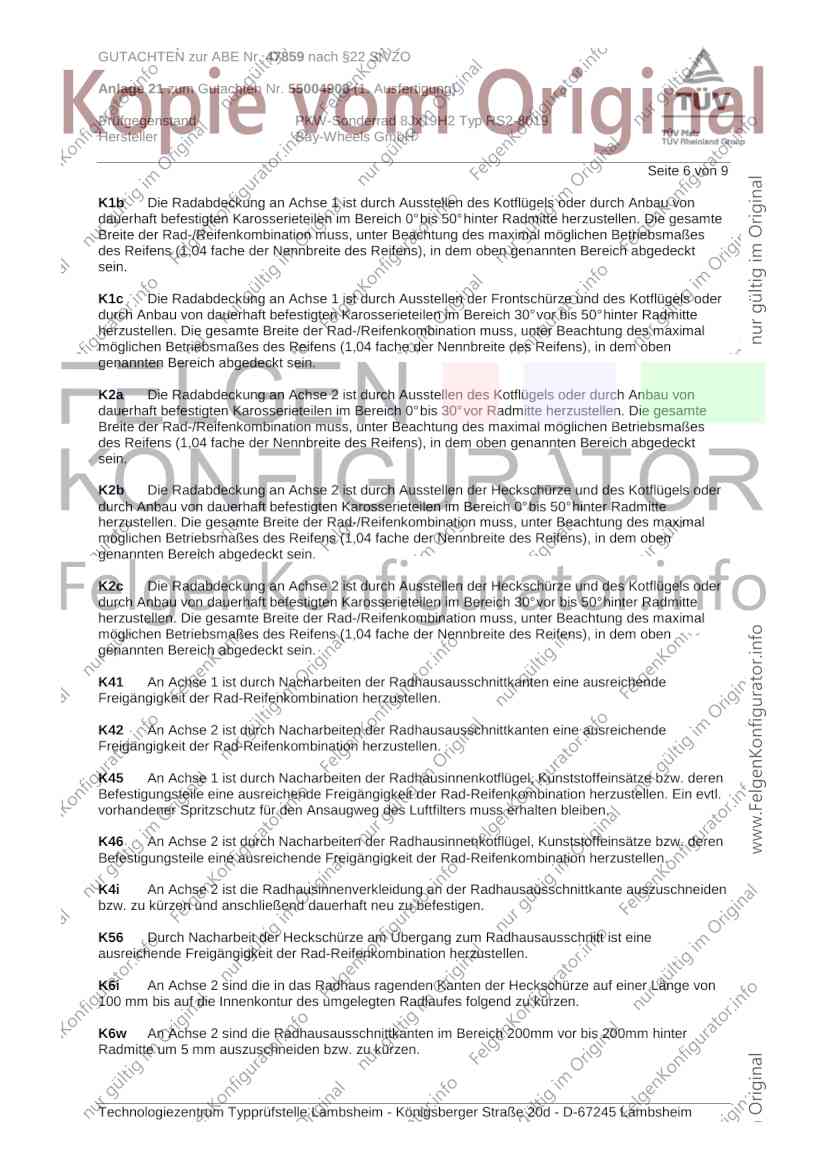

Seite 6 von 9
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55004908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH

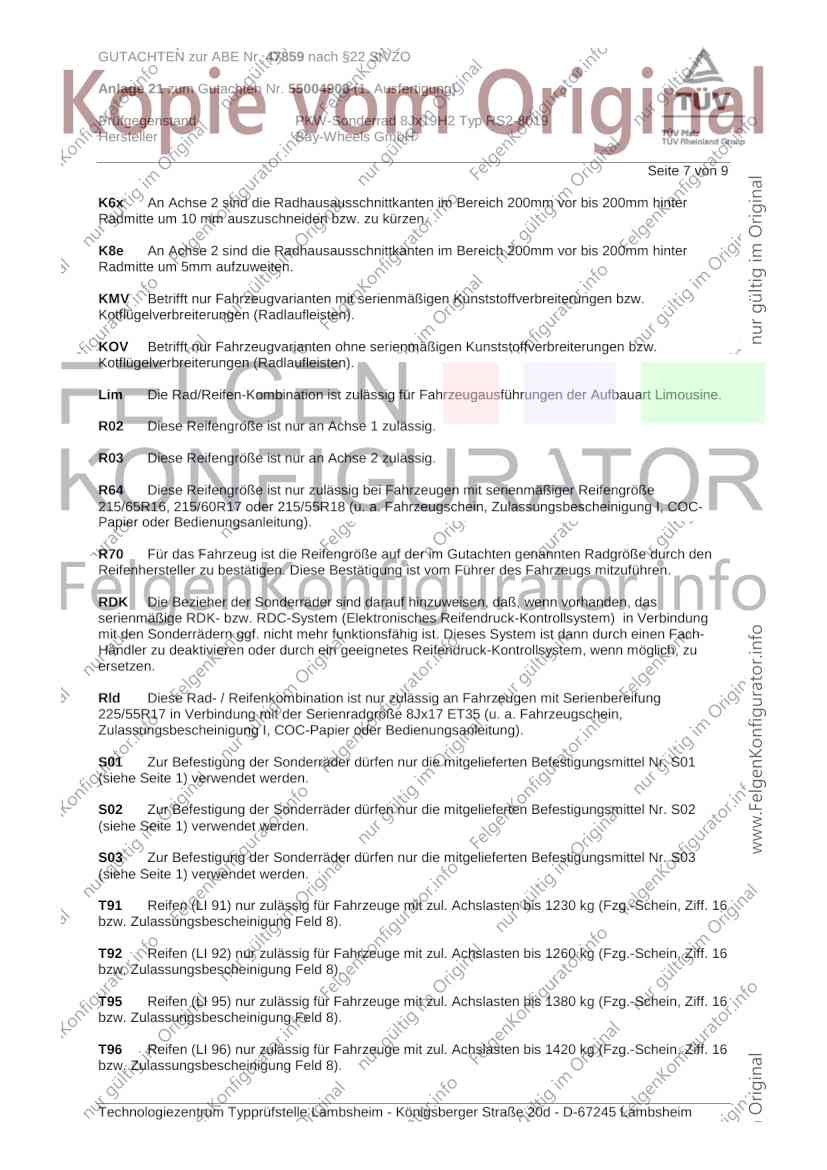

Seite 7 von 9
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55004908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH

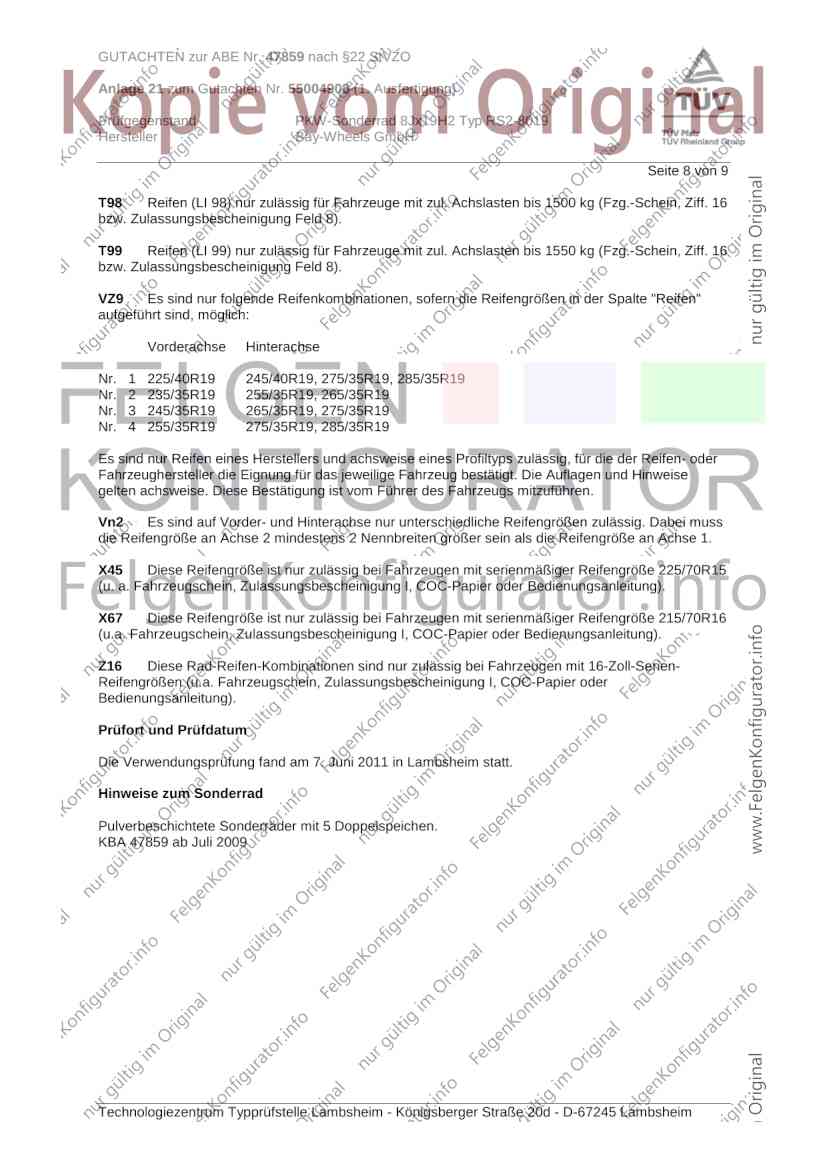

Seite 8 von 9
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
VZ9 Es sind nur folgende Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen"
aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/40R19 245/40R19, 275/35R19, 285/35R19
Nr. 2 235/35R19 255/35R19, 265/35R19
Nr. 3 245/35R19 265/35R19, 275/35R19
Nr. 4 255/35R19 275/35R19, 285/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 7. Juni 2011 in Lambsheim statt.
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 5 Doppelspeichen.
KBA 47859 ab Juli 2009
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55004908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH
Seite 9 von 9
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum September 2009.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 7. Juni 2011
Tufan 00166914.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
