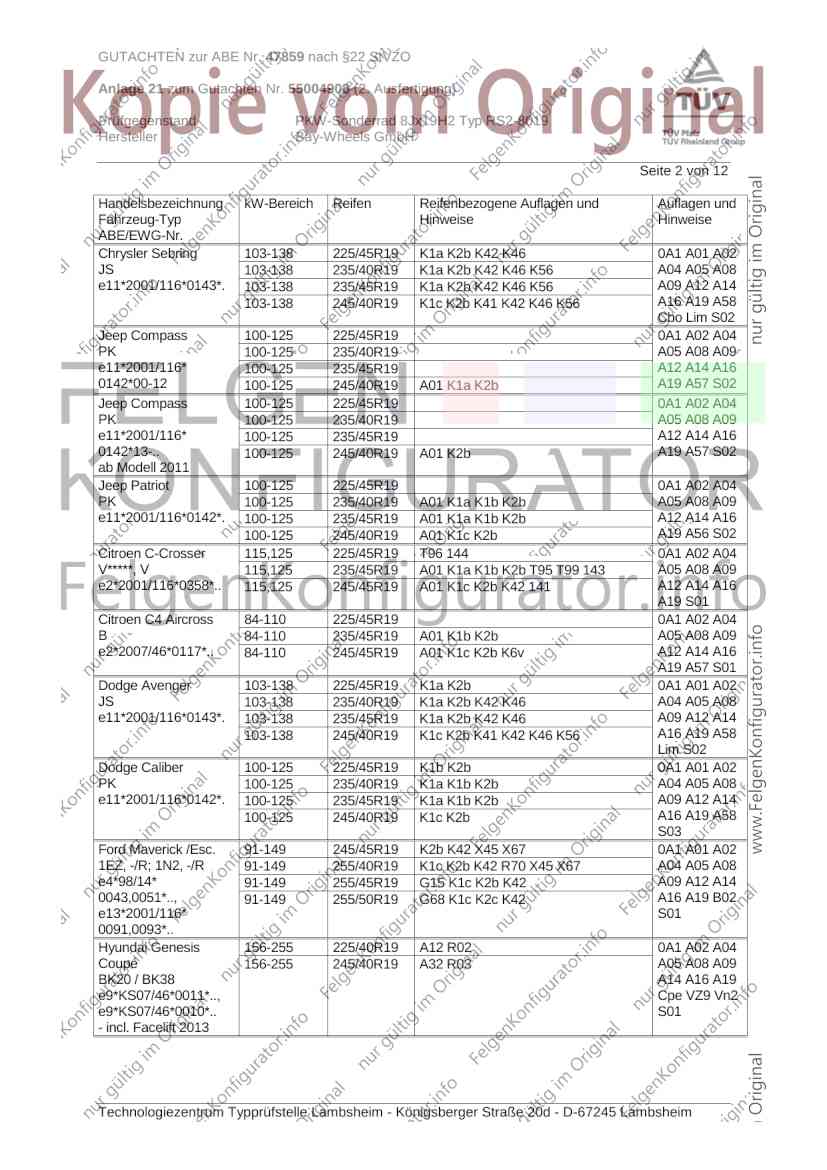

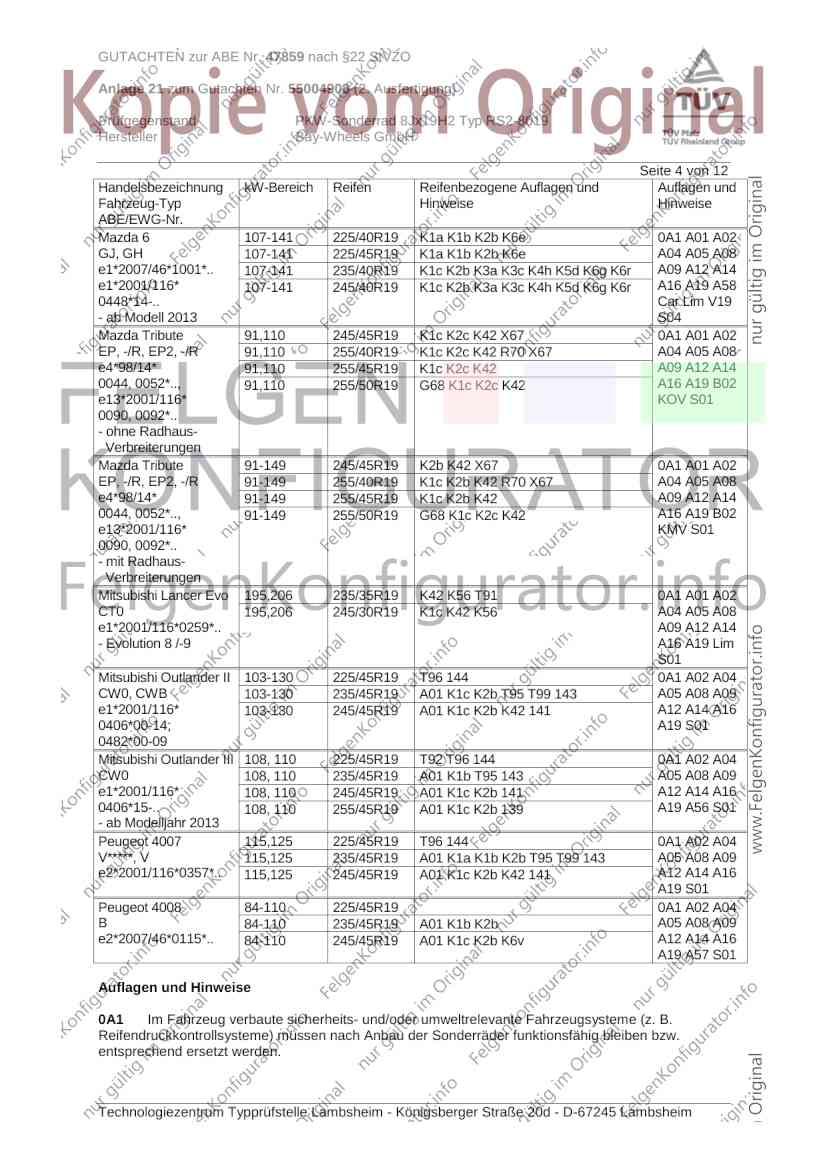

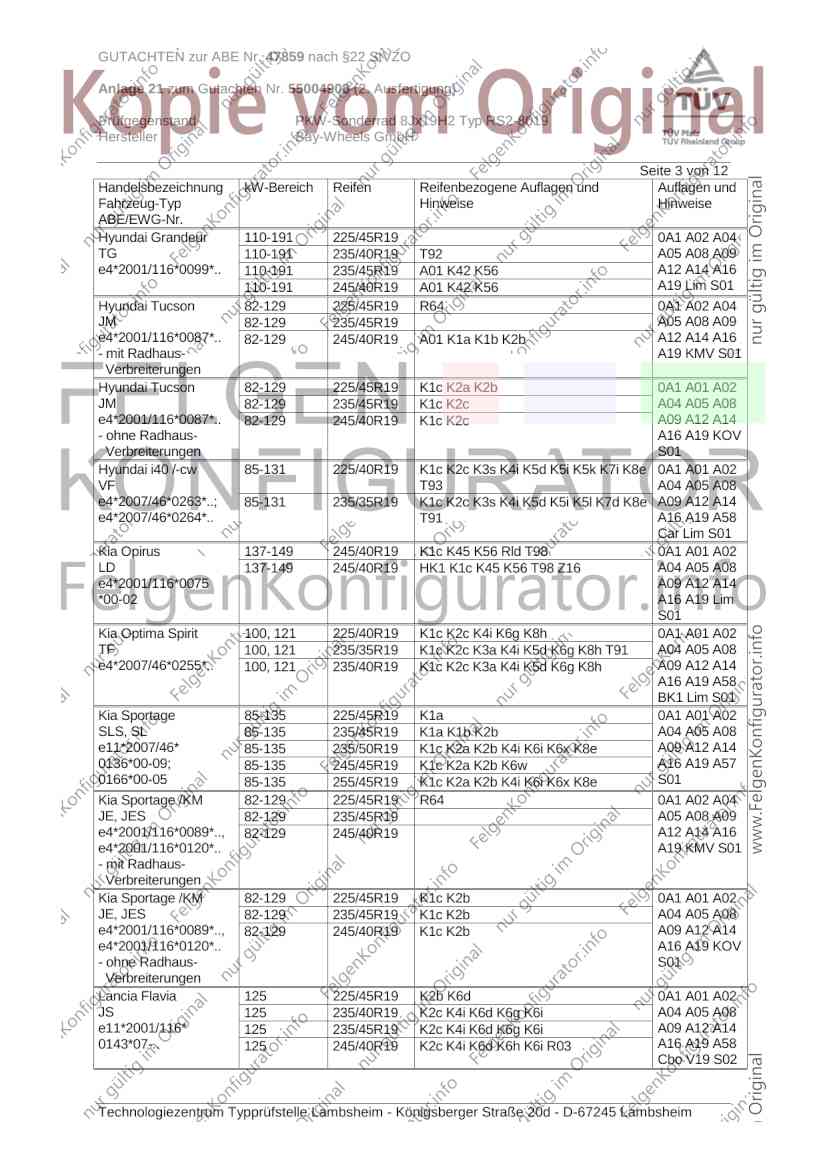

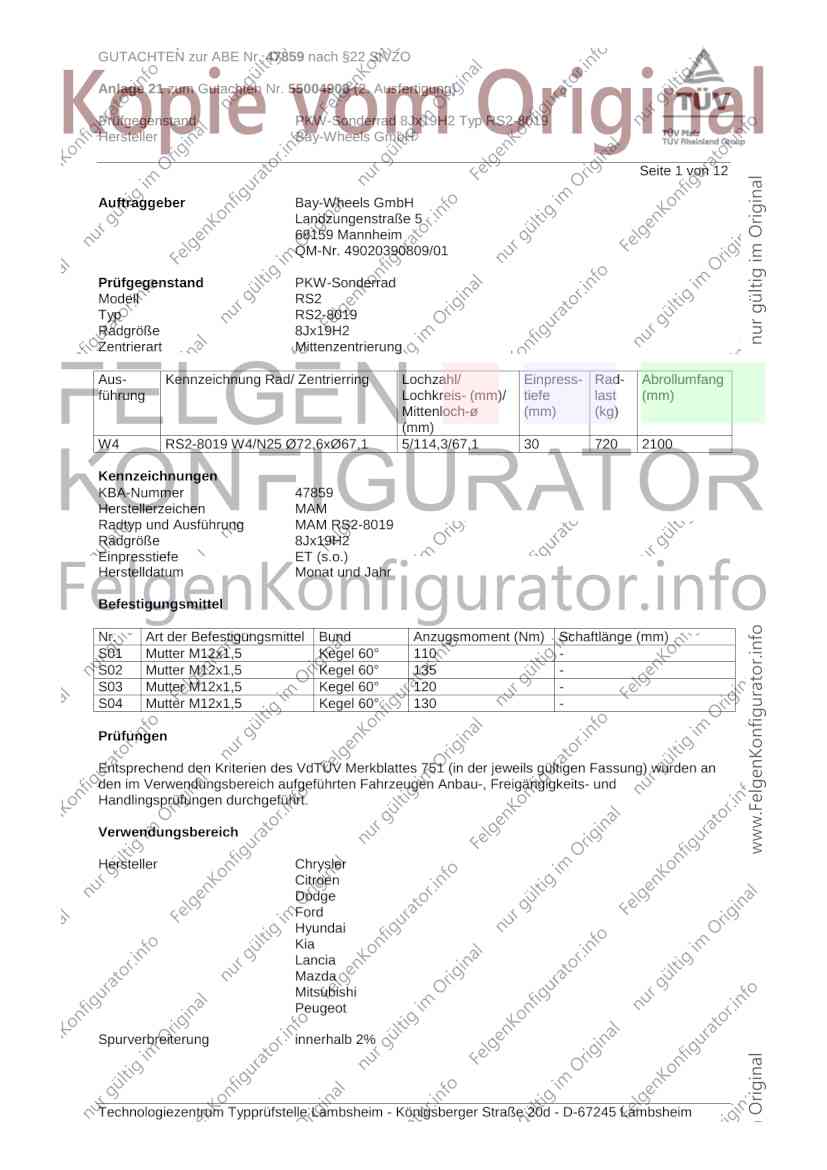

GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55004908 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH
Seite 1 von 12
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell RS2
Typ RS2-8019
Radgröße 8Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W4 RS2-8019 W4/N25 Ø72,6xØ67,1 5/114,3/67,1 30 720 2100
Kennzeichnungen
KBA-Nummer 47859
Herstellerzeichen MAM
Radtyp und Ausführung MAM RS2-8019
Radgröße 8Jx19H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 135 -
S03 Mutter M12x1,5 Kegel 60° 120 -
S04 Mutter M12x1,5 Kegel 60° 130 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chrysler
Citroen
Dodge
Ford
Hyundai
Kia
Lancia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55004908 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chrysler Sebring 103-138 225/45R19 K1a K2b K42 K46 0A1 A01 A02
JS 103-138 235/40R19 K1a K2b K42 K46 K56 A04 A05 A08
e11*2001/116*0143*. 103-138 235/45R19 K1a K2b K42 K46 K56 A09 A12 A14
103-138 245/40R19 K1c K2b K41 K42 K46 K56 A16 A19 A58
Cbo Lim S02
Jeep Compass 100-125 225/45R19 0A1 A02 A04
PK 100-125 235/40R19 A05 A08 A09
e11*2001/116* 100-125 235/45R19 A12 A14 A16
0142*00-12 100-125 245/40R19 A01 K1a K2b A19 A57 S02
Jeep Compass 100-125 225/45R19 0A1 A02 A04
PK 100-125 235/40R19 A05 A08 A09
e11*2001/116* 100-125 235/45R19 A12 A14 A16
0142*13-.. 100-125 245/40R19 A01 K2b A19 A57 S02
ab Modell 2011
Jeep Patriot 100-125 225/45R19 0A1 A02 A04
PK 100-125 235/40R19 A01 K1a K1b K2b A05 A08 A09
e11*2001/116*0142*. 100-125 235/45R19 A01 K1a K1b K2b A12 A14 A16
100-125 245/40R19 A01 K1c K2b A19 A56 S02
Citroen C-Crosser 115,125 225/45R19 T96 144 0A1 A02 A04
V*****, V 115,125 235/45R19 A01 K1a K1b K2b T95 T99 143 A05 A08 A09
e2*2001/116*0358*.. 115,125 245/45R19 A01 K1c K2b K42 141 A12 A14 A16
A19 S01
Citroen C4 Aircross 84-110 225/45R19 0A1 A02 A04
B 84-110 235/45R19 A01 K1b K2b A05 A08 A09
e2*2007/46*0117*.. 84-110 245/45R19 A01 K1c K2b K6v A12 A14 A16
A19 A57 S01
Dodge Avenger 103-138 225/45R19 K1a K2b 0A1 A01 A02
JS 103-138 235/40R19 K1a K2b K42 K46 A04 A05 A08
e11*2001/116*0143*. 103-138 235/45R19 K1a K2b K42 K46 A09 A12 A14
103-138 245/40R19 K1c K2b K41 K42 K46 K56 A16 A19 A58
Lim S02
Dodge Caliber 100-125 225/45R19 K1b K2b 0A1 A01 A02
PK 100-125 235/40R19 K1a K1b K2b A04 A05 A08
e11*2001/116*0142*. 100-125 235/45R19 K1a K1b K2b A09 A12 A14
100-125 245/40R19 K1c K2b A16 A19 A58
S03
Ford Maverick /Esc. 91-149 245/45R19 K2b K42 X45 X67 0A1 A01 A02
1EZ, -/R; 1N2, -/R 91-149 255/40R19 K1c K2b K42 R70 X45 X67 A04 A05 A08
e4*98/14* 91-149 255/45R19 G15 K1c K2b K42 A09 A12 A14
0043,0051*.., 91-149 255/50R19 G68 K1c K2c K42 A16 A19 B02
e13*2001/116* S01
0091,0093*..
Hyundai Genesis 156-255 225/40R19 A12 R02 0A1 A02 A04
Coupé 156-255 245/40R19 A32 R03 A05 A08 A09
BK20 / BK38 A14 A16 A19
e9*KS07/46*0011*.., Cpe VZ9 Vn2
e9*KS07/46*0010*.. S01
- incl. Facelift 2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55004908 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Grandeur 110-191 225/45R19 0A1 A02 A04
TG 110-191 235/40R19 T92 A05 A08 A09
e4*2001/116*0099*.. 110-191 235/45R19 A01 K42 K56 A12 A14 A16
110-191 245/40R19 A01 K42 K56 A19 Lim S01
Hyundai Tucson 82-129 225/45R19 R64 0A1 A02 A04
JM 82-129 235/45R19 A05 A08 A09
e4*2001/116*0087*.. 82-129 245/40R19 A01 K1a K1b K2b A12 A14 A16
- mit Radhaus- A19 KMV S01
Verbreiterungen
Hyundai Tucson 82-129 225/45R19 K1c K2a K2b 0A1 A01 A02
JM 82-129 235/45R19 K1c K2c A04 A05 A08
e4*2001/116*0087*.. 82-129 245/40R19 K1c K2c A09 A12 A14
- ohne Radhaus- A16 A19 KOV
Verbreiterungen S01
Hyundai i40 /-cw 85-131 225/40R19 K1c K2c K3s K4i K5d K5i K5k K7i K8e 0A1 A01 A02
VF T93 A04 A05 A08
e4*2007/46*0263*..; 85-131 235/35R19 K1c K2c K3s K4i K5d K5i K5l K7d K8e A09 A12 A14
e4*2007/46*0264*.. T91 A16 A19 A58
Car Lim S01
Kia Opirus 137-149 245/40R19 K1c K45 K56 Rld T98 0A1 A01 A02
LD 137-149 245/40R19 HK1 K1c K45 K56 T98 Z16 A04 A05 A08
e4*2001/116*0075 A09 A12 A14
*00-02 A16 A19 Lim
S01
Kia Optima Spirit 100, 121 225/40R19 K1c K2c K4i K6g K8h 0A1 A01 A02
TF 100, 121 235/35R19 K1c K2c K3a K4i K5d K6g K8h T91 A04 A05 A08
e4*2007/46*0255*.. 100, 121 235/40R19 K1c K2c K3a K4i K5d K6g K8h A09 A12 A14
A16 A19 A58
BK1 Lim S01
Kia Sportage 85-135 225/45R19 K1a 0A1 A01 A02
SLS, SL 85-135 235/45R19 K1a K1b K2b A04 A05 A08
e11*2007/46* 85-135 235/50R19 K1c K2a K2b K4i K6i K6x K8e A09 A12 A14
0136*00-09; 85-135 245/45R19 K1c K2a K2b K6w A16 A19 A57
0166*00-05 85-135 255/45R19 K1c K2a K2b K4i K6i K6x K8e S01
Kia Sportage /KM 82-129 225/45R19 R64 0A1 A02 A04
JE, JES 82-129 235/45R19 A05 A08 A09
e4*2001/116*0089*.., 82-129 245/40R19 A12 A14 A16
e4*2001/116*0120*.. A19 KMV S01
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM 82-129 225/45R19 K1c K2b 0A1 A01 A02
JE, JES 82-129 235/45R19 K1c K2b A04 A05 A08
e4*2001/116*0089*.., 82-129 245/40R19 K1c K2b A09 A12 A14
e4*2001/116*0120*.. A16 A19 KOV
- ohne Radhaus- S01
Verbreiterungen
Lancia Flavia 125 225/45R19 K2b K6d 0A1 A01 A02
JS 125 235/40R19 K2c K4i K6d K6g K6i A04 A05 A08
e11*2001/116* 125 235/45R19 K2c K4i K6d K6g K6i A09 A12 A14
0143*07-.. 125 245/40R19 K2c K4i K6d K6h K6i R03 A16 A19 A58
Cbo V19 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55004908 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 6 107-141 225/40R19 K1a K1b K2b K6e 0A1 A01 A02
GJ, GH 107-141 225/45R19 K1a K1b K2b K6e A04 A05 A08
e1*2007/46*1001*.. 107-141 235/40R19 K1c K2b K3a K3c K4h K5d K6g K6r A09 A12 A14
e1*2001/116* 107-141 245/40R19 K1c K2b K3a K3c K4h K5d K6g K6r A16 A19 A58
0448*14-.. Car Lim V19
- ab Modell 2013 S04
Mazda Tribute 91,110 245/45R19 K1c K2c K42 X67 0A1 A01 A02
EP, -/R, EP2, -/R 91,110 255/40R19 K1c K2c K42 R70 X67 A04 A05 A08
e4*98/14* 91,110 255/45R19 K1c K2c K42 A09 A12 A14
0044, 0052*.., 91,110 255/50R19 G68 K1c K2c K42 A16 A19 B02
e13*2001/116* KOV S01
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Mazda Tribute 91-149 245/45R19 K2b K42 X67 0A1 A01 A02
EP, -/R, EP2, -/R 91-149 255/40R19 K1c K2b K42 R70 X67 A04 A05 A08
e4*98/14* 91-149 255/45R19 K1c K2b K42 A09 A12 A14
0044, 0052*.., 91-149 255/50R19 G68 K1c K2c K42 A16 A19 B02
e13*2001/116* KMV S01
0090, 0092*..
- mit Radhaus-
Verbreiterungen
Mitsubishi Lancer Evo 195,206 235/35R19 K42 K56 T91 0A1 A01 A02
CT0 195,206 245/30R19 K1c K42 K56 A04 A05 A08
e1*2001/116*0259*.. A09 A12 A14
- Evolution 8 /-9 A16 A19 Lim
S01
Mitsubishi Outlander II 103-130 225/45R19 T96 144 0A1 A02 A04
CW0, CWB 103-130 235/45R19 A01 K1c K2b T95 T99 143 A05 A08 A09
e1*2001/116* 103-130 245/45R19 A01 K1c K2b K42 141 A12 A14 A16
0406*00-14; A19 S01
0482*00-09
Mitsubishi Outlander III 108, 110 225/45R19 T92 T96 144 0A1 A02 A04
CW0 108, 110 235/45R19 A01 K1b T95 143 A05 A08 A09
e1*2001/116* 108, 110 245/45R19 A01 K1c K2b 141 A12 A14 A16
0406*15-.. 108, 110 255/45R19 A01 K1c K2b 139 A19 A56 S01
- ab Modelljahr 2013
Peugeot 4007 115,125 225/45R19 T96 144 0A1 A02 A04
V*****, V 115,125 235/45R19 A01 K1a K1b K2b T95 T99 143 A05 A08 A09
e2*2001/116*0357*.. 115,125 245/45R19 A01 K1c K2b K42 141 A12 A14 A16
A19 S01
Peugeot 4008 84-110 225/45R19 0A1 A02 A04
B 84-110 235/45R19 A01 K1b K2b A05 A08 A09
e2*2007/46*0115*.. 84-110 245/45R19 A01 K1c K2b K6v A12 A14 A16
A19 A57 S01
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55004908 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH

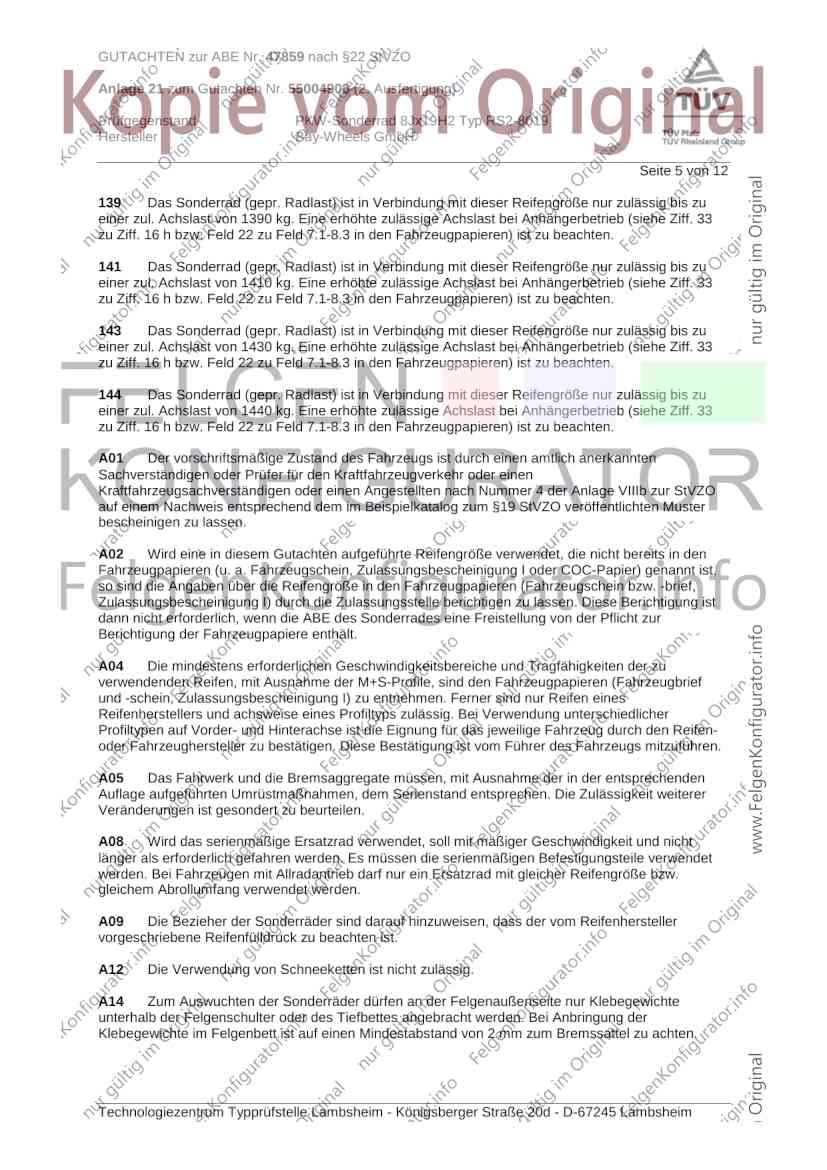

Seite 5 von 12
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55004908 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH

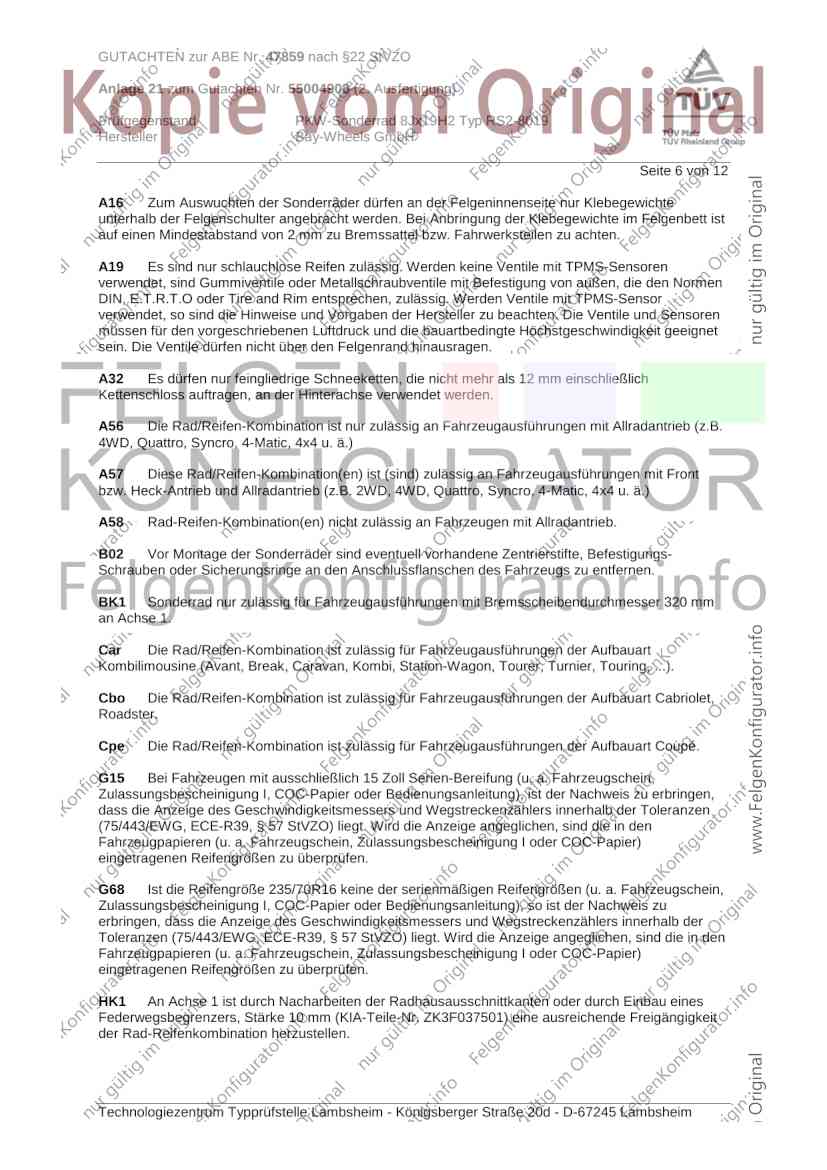

Seite 6 von 12
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55004908 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH

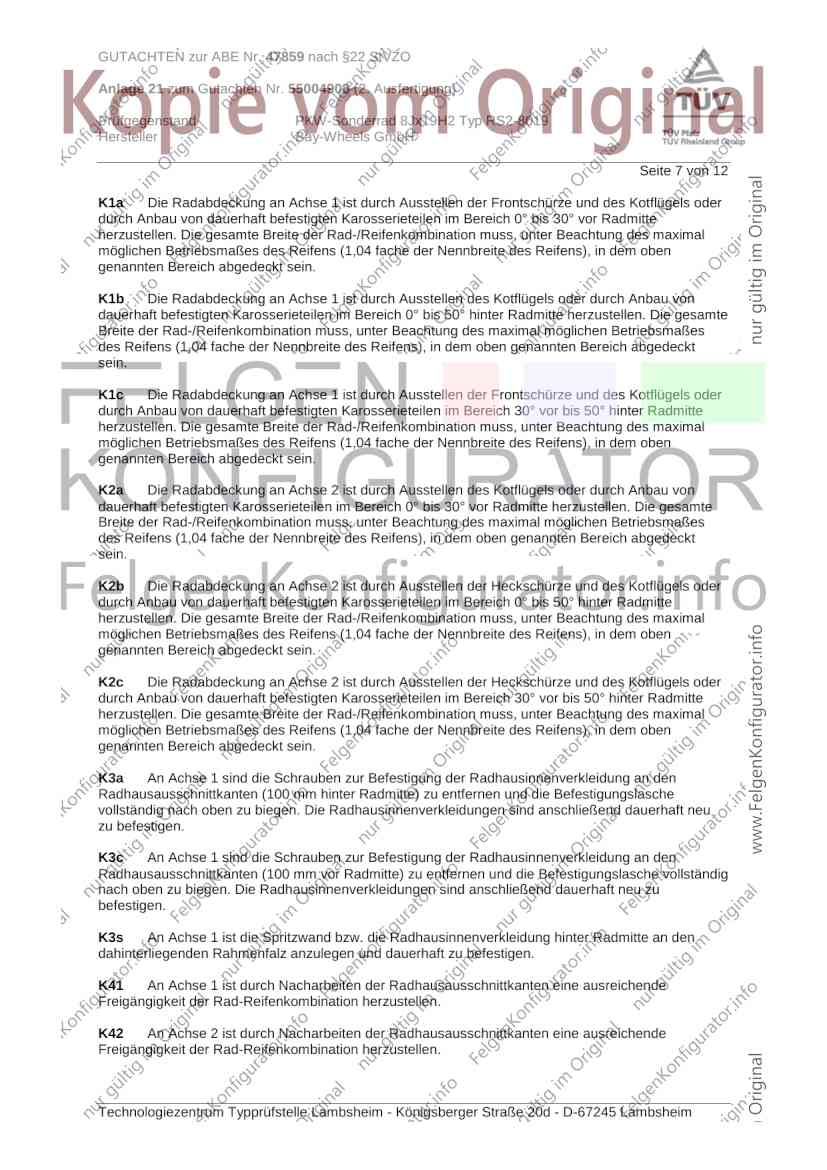

Seite 7 von 12
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55004908 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH

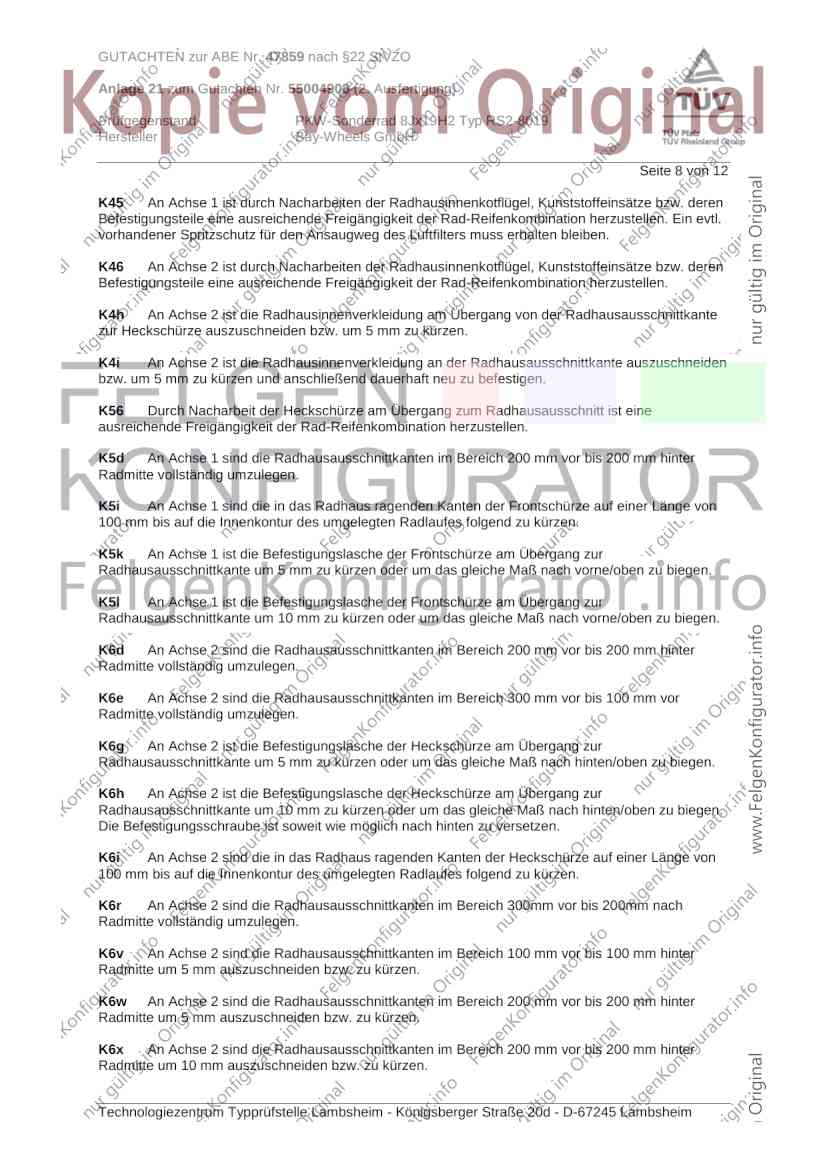

Seite 8 von 12
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55004908 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH

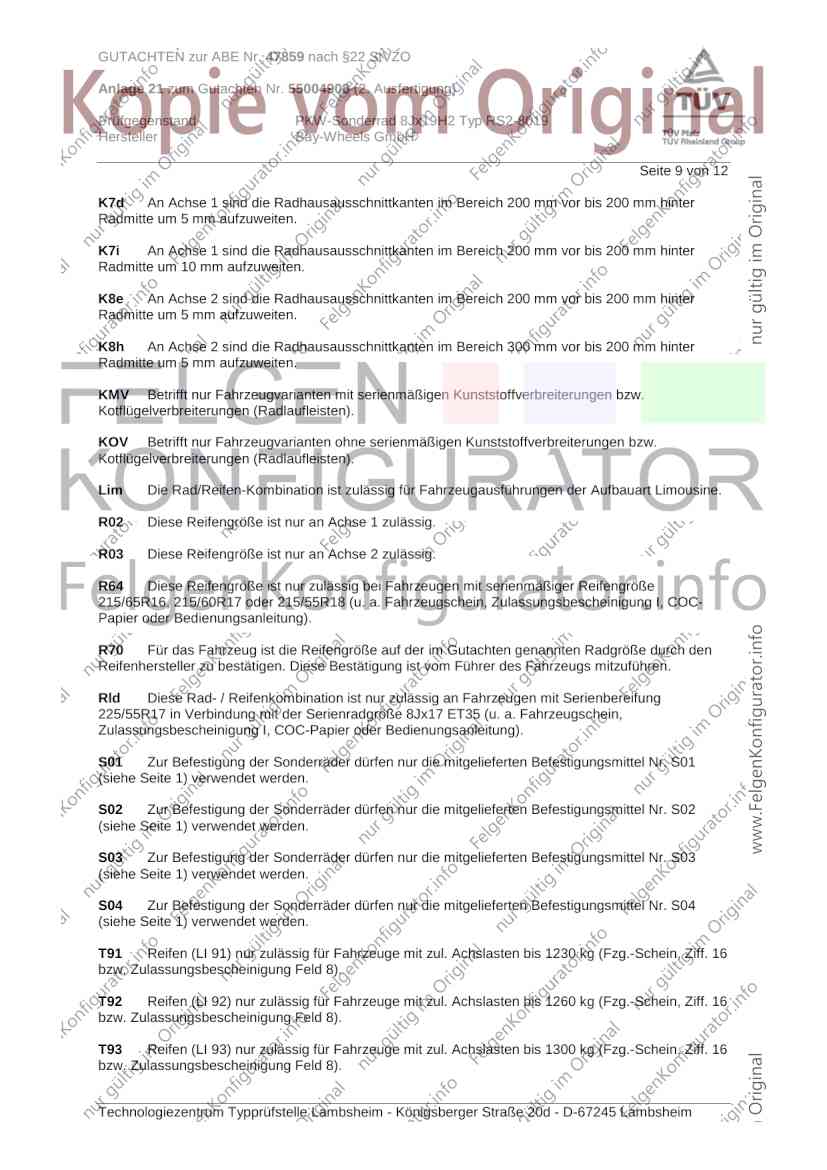

Seite 9 von 12
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55004908 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH

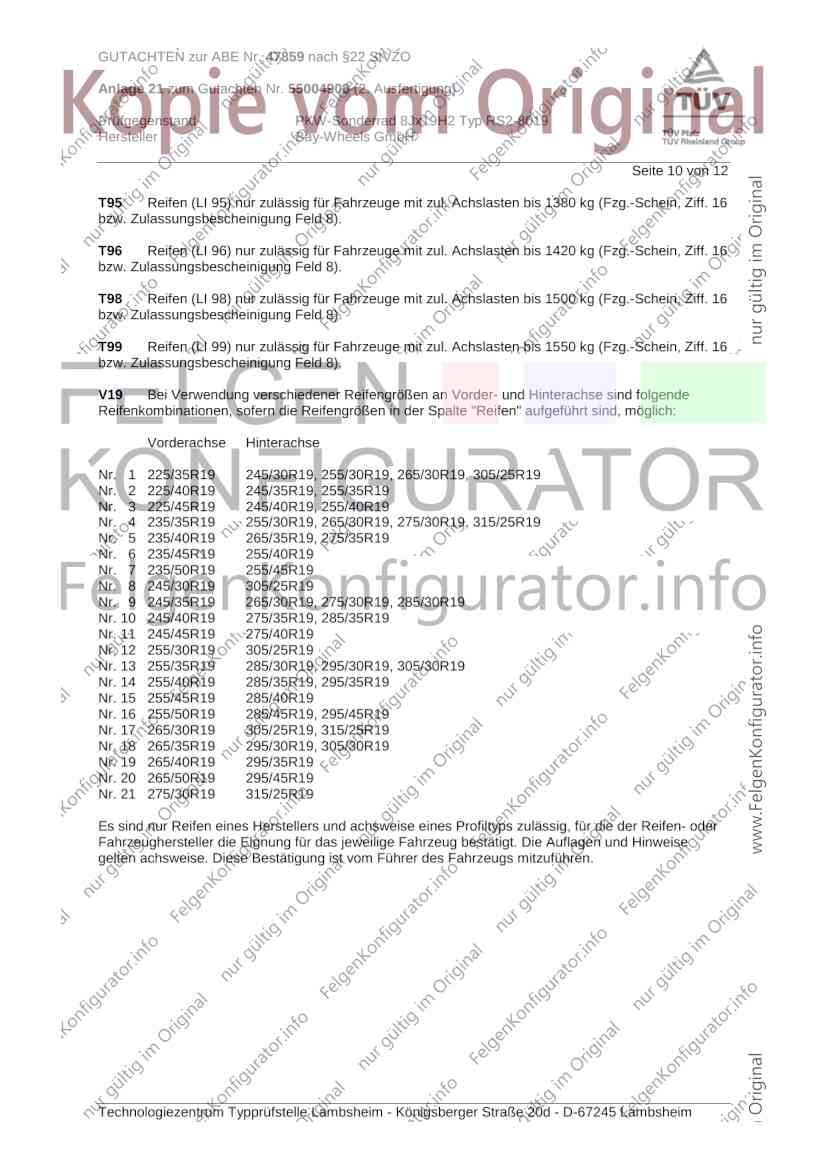

Seite 10 von 12
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 245/35R19, 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/40R19 295/35R19
Nr. 20 265/50R19 295/45R19
Nr. 21 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55004908 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH

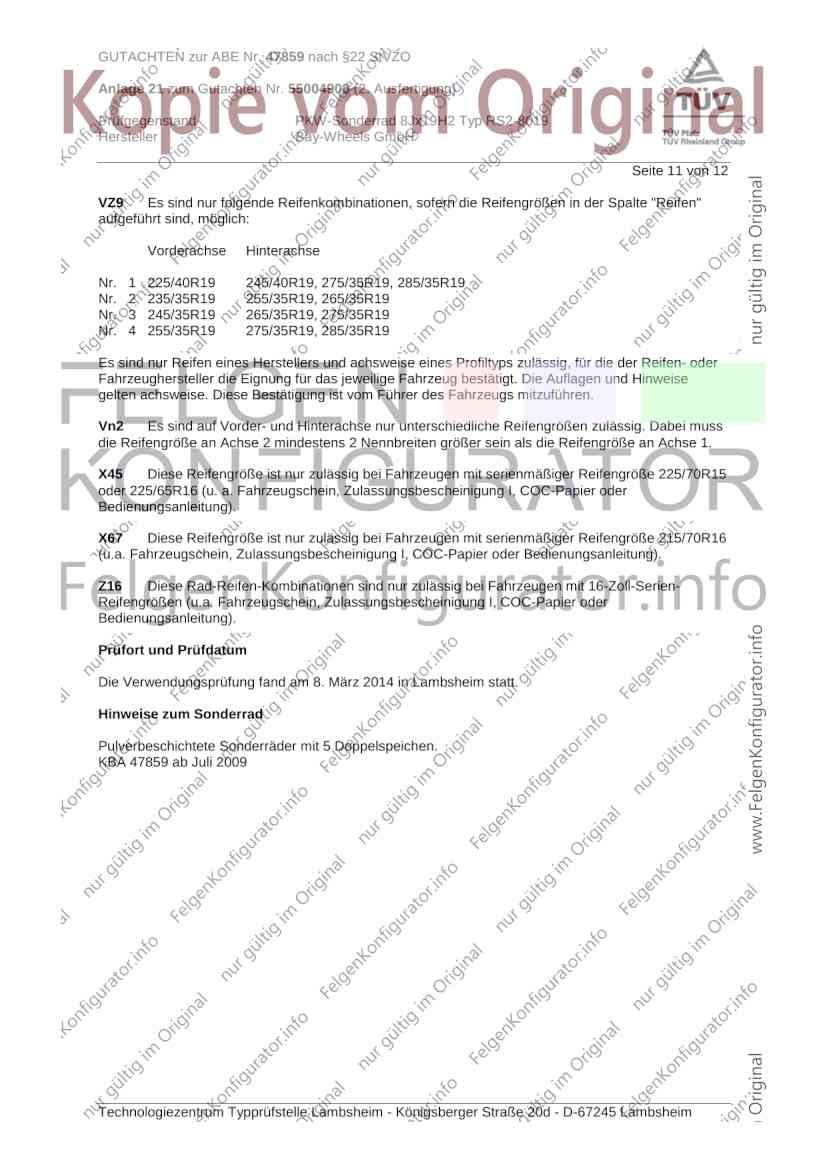

Seite 11 von 12
VZ9 Es sind nur folgende Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen"
aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/40R19 245/40R19, 275/35R19, 285/35R19
Nr. 2 235/35R19 255/35R19, 265/35R19
Nr. 3 245/35R19 265/35R19, 275/35R19
Nr. 4 255/35R19 275/35R19, 285/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. März 2014 in Lambsheim statt.
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 5 Doppelspeichen.
KBA 47859 ab Juli 2009
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55004908 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum September 2009.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. März 2014
Tufan 00207441.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
