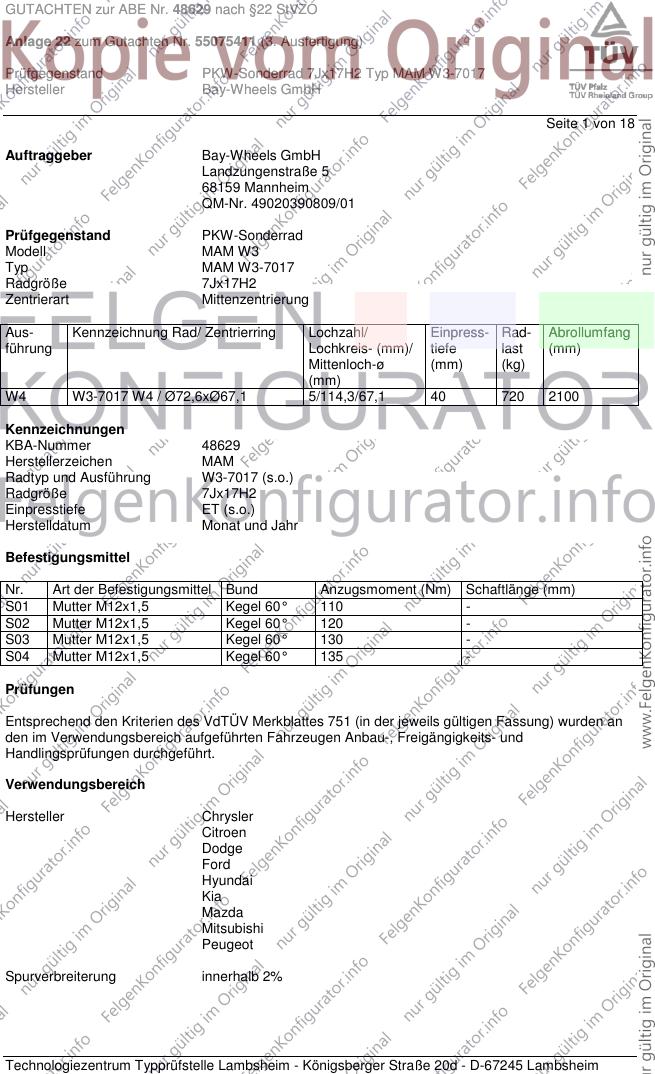

GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55075411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 1 von 18
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell MAM W3
Typ MAM W3-7017
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W4 W3-7017 W4 / Ø72,6xØ67,1 5/114,3/67,1 40 720 2100
Kennzeichnungen
KBA-Nummer 48629
Herstellerzeichen MAM
Radtyp und Ausführung W3-7017 (s.o.)
Radgröße 7Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 120 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M12x1,5 Kegel 60° 135 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chrysler
Citroen
Dodge
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55075411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH

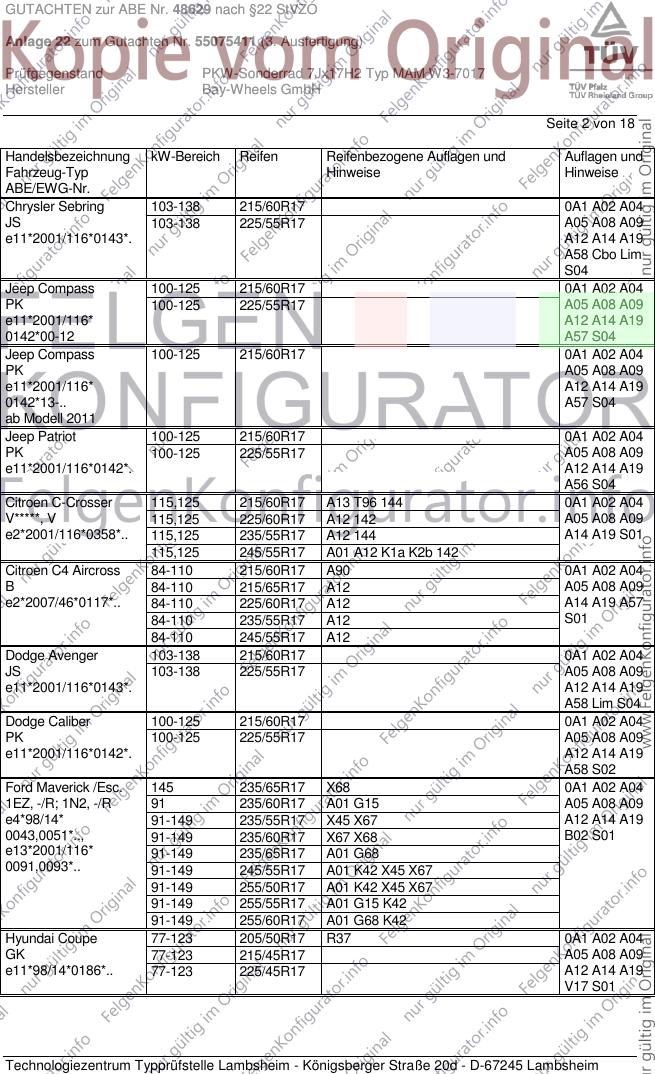

Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chrysler Sebring 103-138 215/60R17 0A1 A02 A04
JS 103-138 225/55R17 A05 A08 A09
e11*2001/116*0143*. A12 A14 A19
A58 Cbo Lim
S04
Jeep Compass 100-125 215/60R17 0A1 A02 A04
PK 100-125 225/55R17 A05 A08 A09
e11*2001/116* A12 A14 A19
0142*00-12 A57 S04
Jeep Compass 100-125 215/60R17 0A1 A02 A04
PK A05 A08 A09
e11*2001/116* A12 A14 A19
0142*13-.. A57 S04
ab Modell 2011
Jeep Patriot 100-125 215/60R17 0A1 A02 A04
PK 100-125 225/55R17 A05 A08 A09
e11*2001/116*0142*. A12 A14 A19
A56 S04
Citroen C-Crosser 115,125 215/60R17 A13 T96 144 0A1 A02 A04
V*****, V 115,125 225/60R17 A12 142 A05 A08 A09
e2*2001/116*0358*.. 115,125 235/55R17 A12 144 A14 A19 S01
115,125 245/55R17 A01 A12 K1a K2b 142
Citroen C4 Aircross 84-110 215/60R17 A90 0A1 A02 A04
B 84-110 215/65R17 A12 A05 A08 A09
e2*2007/46*0117*.. 84-110 225/60R17 A12 A14 A19 A57
84-110 235/55R17 A12 S01
84-110 245/55R17 A12
Dodge Avenger 103-138 215/60R17 0A1 A02 A04
JS 103-138 225/55R17 A05 A08 A09
e11*2001/116*0143*. A12 A14 A19
A58 Lim S04
Dodge Caliber 100-125 215/60R17 0A1 A02 A04
PK 100-125 225/55R17 A05 A08 A09
e11*2001/116*0142*. A12 A14 A19
A58 S02
Ford Maverick /Esc. 145 235/65R17 X68 0A1 A02 A04
1EZ, -/R; 1N2, -/R 91 235/60R17 A01 G15 A05 A08 A09
e4*98/14* 91-149 235/55R17 X45 X67 A12 A14 A19
0043,0051*.., 91-149 235/60R17 X67 X68 B02 S01
e13*2001/116* 91-149 235/65R17 A01 G68
0091,0093*.. 91-149 245/55R17 A01 K42 X45 X67
91-149 255/50R17 A01 K42 X45 X67
91-149 255/55R17 A01 G15 K42
91-149 255/60R17 A01 G68 K42
Hyundai Coupe 77-123 205/50R17 R37 0A1 A02 A04
GK 77-123 215/45R17 A05 A08 A09
e11*98/14*0186*.. 77-123 225/45R17 A12 A14 A19
V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

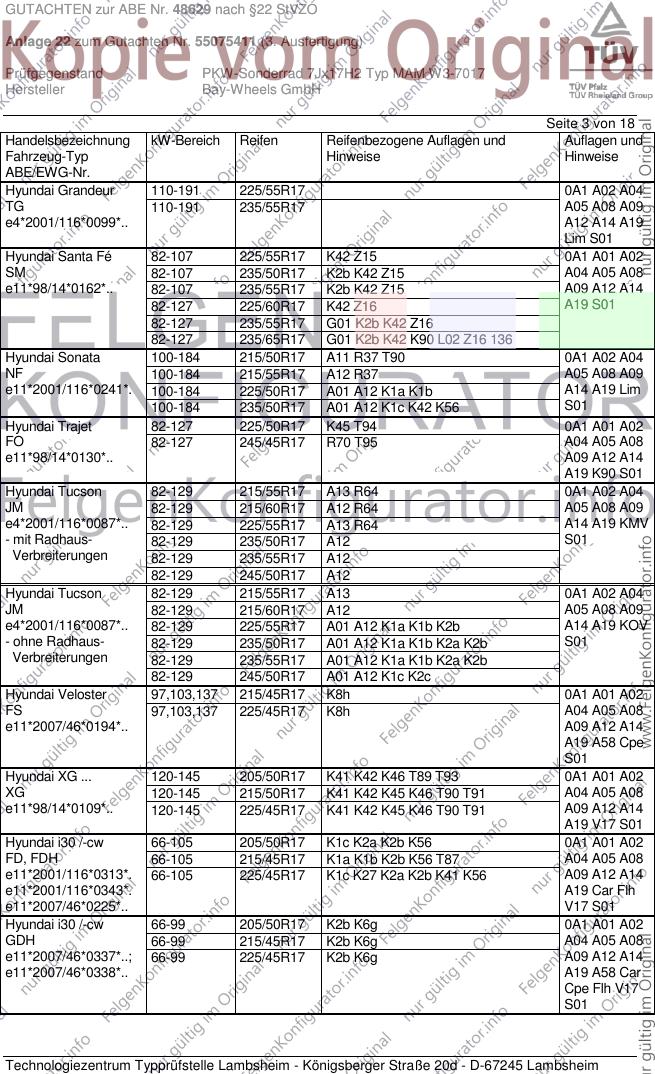

GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55075411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Grandeur 110-191 225/55R17 0A1 A02 A04
TG 110-191 235/55R17 A05 A08 A09
e4*2001/116*0099*.. A12 A14 A19
Lim S01
Hyundai Santa Fé 82-107 225/55R17 K42 Z15 0A1 A01 A02
SM 82-107 235/50R17 K2b K42 Z15 A04 A05 A08
e11*98/14*0162*.. 82-107 235/55R17 K2b K42 Z15 A09 A12 A14
82-127 225/60R17 K42 Z16 A19 S01
82-127 235/55R17 G01 K2b K42 Z16
82-127 235/65R17 G01 K2b K42 K90 L02 Z16 136
Hyundai Sonata 100-184 215/50R17 A11 R37 T90 0A1 A02 A04
NF 100-184 215/55R17 A12 R37 A05 A08 A09
e11*2001/116*0241*. 100-184 225/50R17 A01 A12 K1a K1b A14 A19 Lim
100-184 235/50R17 A01 A12 K1c K42 K56 S01
Hyundai Trajet 82-127 225/50R17 K45 T94 0A1 A01 A02
FO 82-127 245/45R17 R70 T95 A04 A05 A08
e11*98/14*0130*.. A09 A12 A14
A19 K90 S01
Hyundai Tucson 82-129 215/55R17 A13 R64 0A1 A02 A04
JM 82-129 215/60R17 A12 R64 A05 A08 A09
e4*2001/116*0087*.. 82-129 225/55R17 A13 R64 A14 A19 KMV
- mit Radhaus- 82-129 235/50R17 A12 S01
Verbreiterungen 82-129 235/55R17 A12
82-129 245/50R17 A12
Hyundai Tucson 82-129 215/55R17 A13 0A1 A02 A04
JM 82-129 215/60R17 A12 A05 A08 A09
e4*2001/116*0087*.. 82-129 225/55R17 A01 A12 K1a K1b K2b A14 A19 KOV
- ohne Radhaus- 82-129 235/50R17 A01 A12 K1a K1b K2a K2b S01
Verbreiterungen 82-129 235/55R17 A01 A12 K1a K1b K2a K2b
82-129 245/50R17 A01 A12 K1c K2c
Hyundai Veloster 97,103,137 215/45R17 K8h 0A1 A01 A02
FS 97,103,137 225/45R17 K8h A04 A05 A08
e11*2007/46*0194*.. A09 A12 A14
A19 A58 Cpe
S01
Hyundai XG ... 120-145 205/50R17 K41 K42 K46 T89 T93 0A1 A01 A02
XG 120-145 215/50R17 K41 K42 K45 K46 T90 T91 A04 A05 A08
e11*98/14*0109*.. 120-145 225/45R17 K41 K42 K45 K46 T90 T91 A09 A12 A14
A19 V17 S01
Hyundai i30 /-cw 66-105 205/50R17 K1c K2a K2b K56 0A1 A01 A02
FD, FDH 66-105 215/45R17 K1a K1b K2b K56 T87 A04 A05 A08
e11*2001/116*0313*. 66-105 225/45R17 K1c K27 K2a K2b K41 K56 A09 A12 A14
e11*2001/116*0343*. A19 Car Flh
e11*2007/46*0225*.. V17 S01
Hyundai i30 /-cw 66-99 205/50R17 K2b K6g 0A1 A01 A02
GDH 66-99 215/45R17 K2b K6g A04 A05 A08
e11*2007/46*0337*..; 66-99 225/45R17 K2b K6g A09 A12 A14
e11*2007/46*0338*.. A19 A58 Car
Cpe Flh V17
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55075411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH

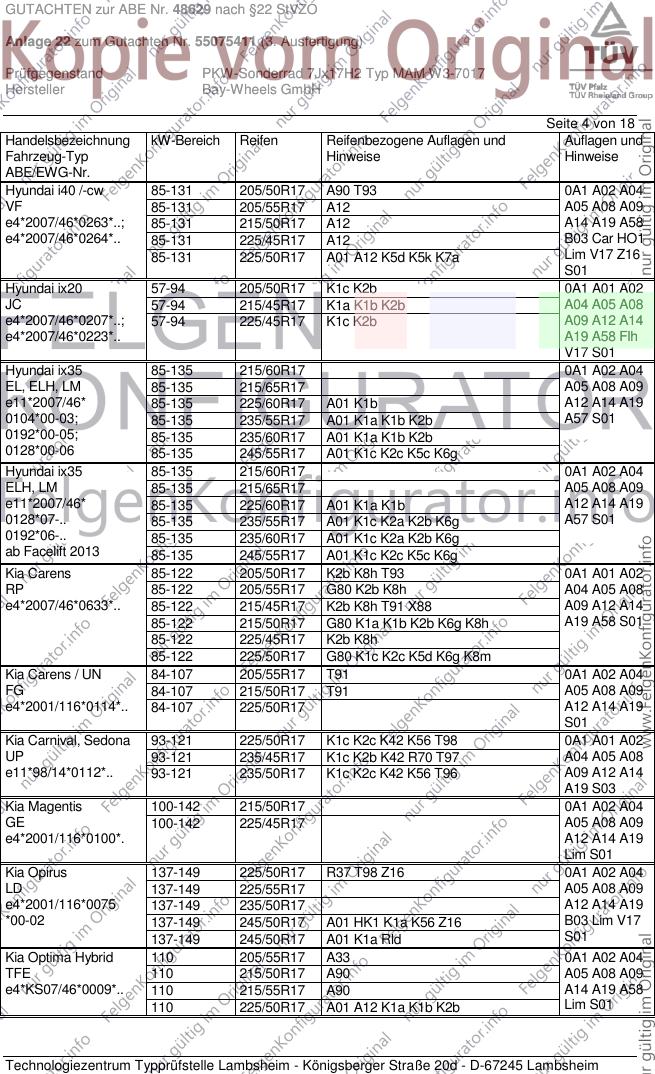

Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i40 /-cw 85-131 205/50R17 A90 T93 0A1 A02 A04
VF 85-131 205/55R17 A12 A05 A08 A09
e4*2007/46*0263*..; 85-131 215/50R17 A12 A14 A19 A58
e4*2007/46*0264*.. 85-131 225/45R17 A12 B03 Car HO1
85-131 225/50R17 A01 A12 K5d K5k K7a Lim V17 Z16
S01
Hyundai ix20 57-94 205/50R17 K1c K2b 0A1 A01 A02
JC 57-94 215/45R17 K1a K1b K2b A04 A05 A08
e4*2007/46*0207*..; 57-94 225/45R17 K1c K2b A09 A12 A14
e4*2007/46*0223*.. A19 A58 Flh
V17 S01
Hyundai ix35 85-135 215/60R17 0A1 A02 A04
EL, ELH, LM 85-135 215/65R17 A05 A08 A09
e11*2007/46* 85-135 225/60R17 A01 K1b A12 A14 A19
0104*00-03; 85-135 235/55R17 A01 K1a K1b K2b A57 S01
0192*00-05; 85-135 235/60R17 A01 K1a K1b K2b
0128*00-06 85-135 245/55R17 A01 K1c K2c K5c K6g
Hyundai ix35 85-135 215/60R17 0A1 A02 A04
ELH, LM 85-135 215/65R17 A05 A08 A09
e11*2007/46* 85-135 225/60R17 A01 K1a K1b A12 A14 A19
0128*07-.. 85-135 235/55R17 A01 K1c K2a K2b K6g A57 S01
0192*06-.. 85-135 235/60R17 A01 K1c K2a K2b K6g
ab Facelift 2013 85-135 245/55R17 A01 K1c K2c K5c K6g
Kia Carens 85-122 205/50R17 K2b K8h T93 0A1 A01 A02
RP 85-122 205/55R17 G80 K2b K8h A04 A05 A08
e4*2007/46*0633*.. 85-122 215/45R17 K2b K8h T91 X88 A09 A12 A14
85-122 215/50R17 G80 K1a K1b K2b K6g K8h A19 A58 S01
85-122 225/45R17 K2b K8h
85-122 225/50R17 G80 K1c K2c K5d K6g K8m
Kia Carens / UN 84-107 205/55R17 T91 0A1 A02 A04
FG 84-107 215/50R17 T91 A05 A08 A09
e4*2001/116*0114*.. 84-107 225/50R17 A12 A14 A19
S01
Kia Carnival, Sedona 93-121 225/50R17 K1c K2c K42 K56 T98 0A1 A01 A02
UP 93-121 235/45R17 K1c K2b K42 R70 T97 A04 A05 A08
e11*98/14*0112*.. 93-121 235/50R17 K1c K2c K42 K56 T96 A09 A12 A14
A19 S03
Kia Magentis 100-142 215/50R17 0A1 A02 A04
GE 100-142 225/45R17 A05 A08 A09
e4*2001/116*0100*. A12 A14 A19
Lim S01
Kia Opirus 137-149 225/50R17 R37 T98 Z16 0A1 A02 A04
LD 137-149 225/55R17 A05 A08 A09
e4*2001/116*0075 137-149 235/50R17 A12 A14 A19
*00-02 137-149 245/50R17 A01 HK1 K1a K56 Z16 B03 Lim V17
137-149 245/50R17 A01 K1a Rld S01
Kia Optima Hybrid 110 205/55R17 A33 0A1 A02 A04
TFE 110 215/50R17 A90 A05 A08 A09
e4*KS07/46*0009*.. 110 215/55R17 A90 A14 A19 A58
110 225/50R17 A01 A12 K1a K1b K2b Lim S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

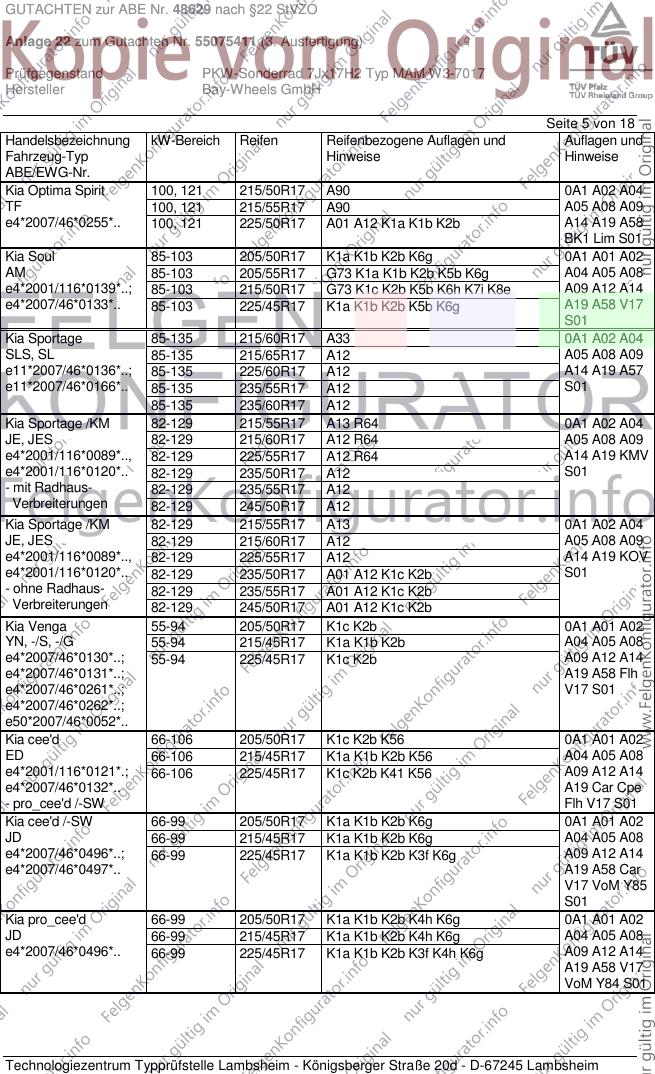

GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55075411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Optima Spirit 100, 121 215/50R17 A90 0A1 A02 A04
TF 100, 121 215/55R17 A90 A05 A08 A09
e4*2007/46*0255*.. 100, 121 225/50R17 A01 A12 K1a K1b K2b A14 A19 A58
BK1 Lim S01
Kia Soul 85-103 205/50R17 K1a K1b K2b K6g 0A1 A01 A02
AM 85-103 205/55R17 G73 K1a K1b K2b K5b K6g A04 A05 A08
e4*2001/116*0139*..; 85-103 215/50R17 G73 K1c K2b K5b K6h K7i K8e A09 A12 A14
e4*2007/46*0133*.. 85-103 225/45R17 K1a K1b K2b K5b K6g A19 A58 V17
S01
Kia Sportage 85-135 215/60R17 A33 0A1 A02 A04
SLS, SL 85-135 215/65R17 A12 A05 A08 A09
e11*2007/46*0136*..; 85-135 225/60R17 A12 A14 A19 A57
e11*2007/46*0166*.. 85-135 235/55R17 A12 S01
85-135 235/60R17 A12
Kia Sportage /KM 82-129 215/55R17 A13 R64 0A1 A02 A04
JE, JES 82-129 215/60R17 A12 R64 A05 A08 A09
e4*2001/116*0089*.., 82-129 225/55R17 A12 R64 A14 A19 KMV
e4*2001/116*0120*.. 82-129 235/50R17 A12 S01
- mit Radhaus- 82-129 235/55R17 A12
Verbreiterungen 82-129 245/50R17 A12
Kia Sportage /KM 82-129 215/55R17 A13 0A1 A02 A04
JE, JES 82-129 215/60R17 A12 A05 A08 A09
e4*2001/116*0089*.., 82-129 225/55R17 A12 A14 A19 KOV
e4*2001/116*0120*.. 82-129 235/50R17 A01 A12 K1c K2b S01
- ohne Radhaus- 82-129 235/55R17 A01 A12 K1c K2b
Verbreiterungen 82-129 245/50R17 A01 A12 K1c K2b
Kia Venga 55-94 205/50R17 K1c K2b 0A1 A01 A02
YN, -/S, -/G 55-94 215/45R17 K1a K1b K2b A04 A05 A08
e4*2007/46*0130*..; 55-94 225/45R17 K1c K2b A09 A12 A14
e4*2007/46*0131*..; A19 A58 Flh
e4*2007/46*0261*..; V17 S01
e4*2007/46*0262*..;
e50*2007/46*0052*..
Kia cee'd 66-106 205/50R17 K1c K2b K56 0A1 A01 A02
ED 66-106 215/45R17 K1a K1b K2b K56 A04 A05 A08
e4*2001/116*0121*.; 66-106 225/45R17 K1c K2b K41 K56 A09 A12 A14
e4*2007/46*0132*.. A19 Car Cpe
- pro_cee'd /-SW Flh V17 S01
Kia cee'd /-SW 66-99 205/50R17 K1a K1b K2b K6g 0A1 A01 A02
JD 66-99 215/45R17 K1a K1b K2b K6g A04 A05 A08
e4*2007/46*0496*..; 66-99 225/45R17 K1a K1b K2b K3f K6g A09 A12 A14
e4*2007/46*0497*.. A19 A58 Car
V17 VoM Y85
S01
Kia pro_cee'd 66-99 205/50R17 K1a K1b K2b K4h K6g 0A1 A01 A02
JD 66-99 215/45R17 K1a K1b K2b K4h K6g A04 A05 A08
e4*2007/46*0496*.. 66-99 225/45R17 K1a K1b K2b K3f K4h K6g A09 A12 A14
A19 A58 V17
VoM Y84 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55075411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH

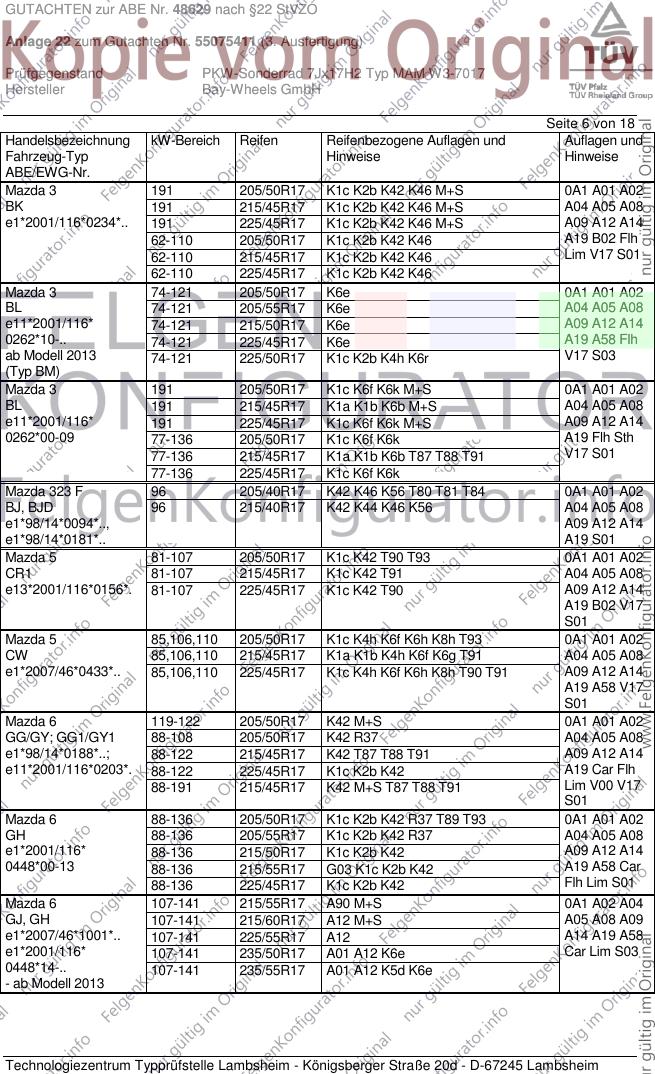

Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 3 191 205/50R17 K1c K2b K42 K46 M+S 0A1 A01 A02
BK 191 215/45R17 K1c K2b K42 K46 M+S A04 A05 A08
e1*2001/116*0234*.. 191 225/45R17 K1c K2b K42 K46 M+S A09 A12 A14
62-110 205/50R17 K1c K2b K42 K46 A19 B02 Flh
62-110 215/45R17 K1c K2b K42 K46 Lim V17 S01
62-110 225/45R17 K1c K2b K42 K46
Mazda 3 74-121 205/50R17 K6e 0A1 A01 A02
BL 74-121 205/55R17 K6e A04 A05 A08
e11*2001/116* 74-121 215/50R17 K6e A09 A12 A14
0262*10-.. 74-121 225/45R17 K6e A19 A58 Flh
ab Modell 2013 74-121 225/50R17 K1c K2b K4h K6r V17 S03
(Typ BM)
Mazda 3 191 205/50R17 K1c K6f K6k M+S 0A1 A01 A02
BL 191 215/45R17 K1a K1b K6b M+S A04 A05 A08
e11*2001/116* 191 225/45R17 K1c K6f K6k M+S A09 A12 A14
0262*00-09 77-136 205/50R17 K1c K6f K6k A19 Flh Sth
77-136 215/45R17 K1a K1b K6b T87 T88 T91 V17 S01
77-136 225/45R17 K1c K6f K6k
Mazda 323 F 96 205/40R17 K42 K46 K56 T80 T81 T84 0A1 A01 A02
BJ, BJD 96 215/40R17 K42 K44 K46 K56 A04 A05 A08
e1*98/14*0094*.., A09 A12 A14
e1*98/14*0181*.. A19 S01
Mazda 5 81-107 205/50R17 K1c K42 T90 T93 0A1 A01 A02
CR1 81-107 215/45R17 K1c K42 T91 A04 A05 A08
e13*2001/116*0156*. 81-107 225/45R17 K1c K42 T90 A09 A12 A14
A19 B02 V17
S01
Mazda 5 85,106,110 205/50R17 K1c K4h K6f K6h K8h T93 0A1 A01 A02
CW 85,106,110 215/45R17 K1a K1b K4h K6f K6g T91 A04 A05 A08
e1*2007/46*0433*.. 85,106,110 225/45R17 K1c K4h K6f K6h K8h T90 T91 A09 A12 A14
A19 A58 V17
S01
Mazda 6 119-122 205/50R17 K42 M+S 0A1 A01 A02
GG/GY; GG1/GY1 88-108 205/50R17 K42 R37 A04 A05 A08
e1*98/14*0188*..; 88-122 215/45R17 K42 T87 T88 T91 A09 A12 A14
e11*2001/116*0203*. 88-122 225/45R17 K1c K2b K42 A19 Car Flh
88-191 215/45R17 K42 M+S T87 T88 T91 Lim V00 V17
S01
Mazda 6 88-136 205/50R17 K1c K2b K42 R37 T89 T93 0A1 A01 A02
GH 88-136 205/55R17 K1c K2b K42 R37 A04 A05 A08
e1*2001/116* 88-136 215/50R17 K1c K2b K42 A09 A12 A14
0448*00-13 88-136 215/55R17 G03 K1c K2b K42 A19 A58 Car
88-136 225/45R17 K1c K2b K42 Flh Lim S01
Mazda 6 107-141 215/55R17 A90 M+S 0A1 A02 A04
GJ, GH 107-141 215/60R17 A12 M+S A05 A08 A09
e1*2007/46*1001*.. 107-141 225/55R17 A12 A14 A19 A58
e1*2001/116* 107-141 235/50R17 A01 A12 K6e Car Lim S03
0448*14-.. 107-141 235/55R17 A01 A12 K5d K6e
- ab Modell 2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55075411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH

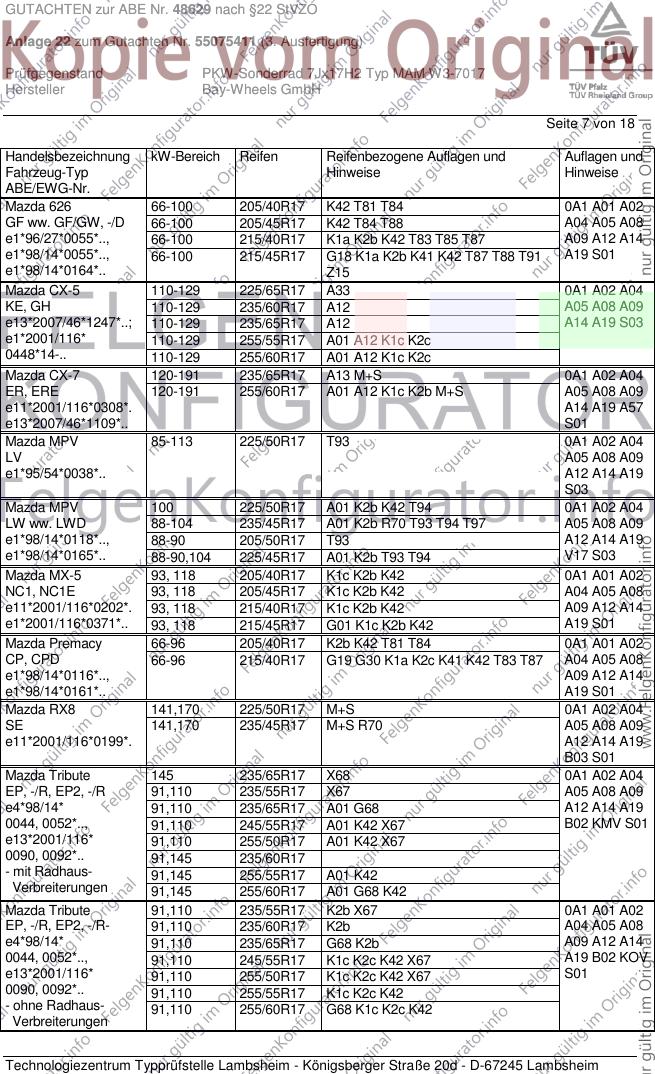

Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 626 66-100 205/40R17 K42 T81 T84 0A1 A01 A02
GF ww. GF/GW, -/D 66-100 205/45R17 K42 T84 T88 A04 A05 A08
e1*96/27*0055*.., 66-100 215/40R17 K1a K2b K42 T83 T85 T87 A09 A12 A14
e1*98/14*0055*.., 66-100 215/45R17 G18 K1a K2b K41 K42 T87 T88 T91 A19 S01
e1*98/14*0164*.. Z15
Mazda CX-5 110-129 225/65R17 A33 0A1 A02 A04
KE, GH 110-129 235/60R17 A12 A05 A08 A09
e13*2007/46*1247*..; 110-129 235/65R17 A12 A14 A19 S03
e1*2001/116* 110-129 255/55R17 A01 A12 K1c K2c
0448*14-.. 110-129 255/60R17 A01 A12 K1c K2c
Mazda CX-7 120-191 235/65R17 A13 M+S 0A1 A02 A04
ER, ERE 120-191 255/60R17 A01 A12 K1c K2b M+S A05 A08 A09
e11*2001/116*0308*. A14 A19 A57
e13*2007/46*1109*.. S01
Mazda MPV 85-113 225/50R17 T93 0A1 A02 A04
LV A05 A08 A09
e1*95/54*0038*.. A12 A14 A19
S03
Mazda MPV 100 225/50R17 A01 K2b K42 T94 0A1 A02 A04
LW ww. LWD 88-104 235/45R17 A01 K2b R70 T93 T94 T97 A05 A08 A09
e1*98/14*0118*.., 88-90 205/50R17 T93 A12 A14 A19
e1*98/14*0165*.. 88-90,104 225/45R17 A01 K2b T93 T94 V17 S03
Mazda MX-5 93, 118 205/40R17 K1c K2b K42 0A1 A01 A02
NC1, NC1E 93, 118 205/45R17 K1c K2b K42 A04 A05 A08
e11*2001/116*0202*. 93, 118 215/40R17 K1c K2b K42 A09 A12 A14
e1*2001/116*0371*.. 93, 118 215/45R17 G01 K1c K2b K42 A19 S01
Mazda Premacy 66-96 205/40R17 K2b K42 T81 T84 0A1 A01 A02
CP, CPD 66-96 215/40R17 G19 G30 K1a K2c K41 K42 T83 T87 A04 A05 A08
e1*98/14*0116*.., A09 A12 A14
e1*98/14*0161*.. A19 S01
Mazda RX8 141,170 225/50R17 M+S 0A1 A02 A04
SE 141,170 235/45R17 M+S R70 A05 A08 A09
e11*2001/116*0199*. A12 A14 A19
B03 S01
Mazda Tribute 145 235/65R17 X68 0A1 A02 A04
EP, -/R, EP2, -/R 91,110 235/55R17 X67 A05 A08 A09
e4*98/14* 91,110 235/65R17 A01 G68 A12 A14 A19
0044, 0052*.., 91,110 245/55R17 A01 K42 X67 B02 KMV S01
e13*2001/116* 91,110 255/50R17 A01 K42 X67
0090, 0092*.. 91,145 235/60R17
- mit Radhaus- 91,145 255/55R17 A01 K42
Verbreiterungen 91,145 255/60R17 A01 G68 K42
Mazda Tribute 91,110 235/55R17 K2b X67 0A1 A01 A02
EP, -/R, EP2, -/R- 91,110 235/60R17 K2b A04 A05 A08
e4*98/14* 91,110 235/65R17 G68 K2b A09 A12 A14
0044, 0052*.., 91,110 245/55R17 K1c K2c K42 X67 A19 B02 KOV
e13*2001/116* 91,110 255/50R17 K1c K2c K42 X67 S01
0090, 0092*.. 91,110 255/55R17 K1c K2c K42
- ohne Radhaus- 91,110 255/60R17 G68 K1c K2c K42
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55075411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH

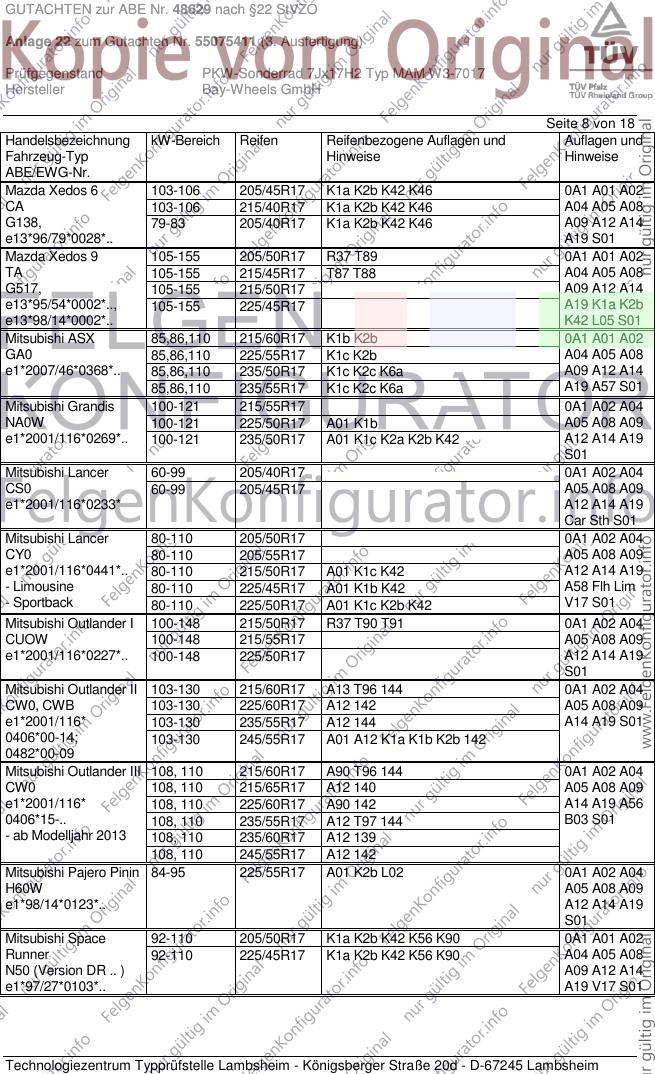

Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda Xedos 6 103-106 205/45R17 K1a K2b K42 K46 0A1 A01 A02
CA 103-106 215/40R17 K1a K2b K42 K46 A04 A05 A08
G138, 79-83 205/40R17 K1a K2b K42 K46 A09 A12 A14
e13*96/79*0028*.. A19 S01
Mazda Xedos 9 105-155 205/50R17 R37 T89 0A1 A01 A02
TA 105-155 215/45R17 T87 T88 A04 A05 A08
G517, 105-155 215/50R17 A09 A12 A14
e13*95/54*0002*.., 105-155 225/45R17 A19 K1a K2b
e13*98/14*0002*.. K42 L05 S01
Mitsubishi ASX 85,86,110 215/60R17 K1b K2b 0A1 A01 A02
GA0 85,86,110 225/55R17 K1c K2b A04 A05 A08
e1*2007/46*0368*.. 85,86,110 235/50R17 K1c K2c K6a A09 A12 A14
85,86,110 235/55R17 K1c K2c K6a A19 A57 S01
Mitsubishi Grandis 100-121 215/55R17 0A1 A02 A04
NA0W 100-121 225/50R17 A01 K1b A05 A08 A09
e1*2001/116*0269*.. 100-121 235/50R17 A01 K1c K2a K2b K42 A12 A14 A19
S01
Mitsubishi Lancer 60-99 205/40R17 0A1 A02 A04
CS0 60-99 205/45R17 A05 A08 A09
e1*2001/116*0233* A12 A14 A19
Car Sth S01
Mitsubishi Lancer 80-110 205/50R17 0A1 A02 A04
CY0 80-110 205/55R17 A05 A08 A09
e1*2001/116*0441*.. 80-110 215/50R17 A01 K1c K42 A12 A14 A19
- Limousine 80-110 225/45R17 A01 K1b K42 A58 Flh Lim
- Sportback 80-110 225/50R17 A01 K1c K2b K42 V17 S01
Mitsubishi Outlander I 100-148 215/50R17 R37 T90 T91 0A1 A02 A04
CUOW 100-148 215/55R17 A05 A08 A09
e1*2001/116*0227*.. 100-148 225/50R17 A12 A14 A19
S01
Mitsubishi Outlander II 103-130 215/60R17 A13 T96 144 0A1 A02 A04
CW0, CWB 103-130 225/60R17 A12 142 A05 A08 A09
e1*2001/116* 103-130 235/55R17 A12 144 A14 A19 S01
0406*00-14; 103-130 245/55R17 A01 A12 K1a K1b K2b 142
0482*00-09
Mitsubishi Outlander III108, 110 215/60R17 A90 T96 144 0A1 A02 A04
CW0 108, 110 215/65R17 A12 140 A05 A08 A09
e1*2001/116* 108, 110 225/60R17 A90 142 A14 A19 A56
0406*15-.. 108, 110 235/55R17 A12 T97 144 B03 S01
- ab Modelljahr 2013 108, 110 235/60R17 A12 139
108, 110 245/55R17 A12 142
Mitsubishi Pajero Pinin 84-95 225/55R17 A01 K2b L02 0A1 A02 A04
H60W A05 A08 A09
e1*98/14*0123*.. A12 A14 A19
S01
Mitsubishi Space 92-110 205/50R17 K1a K2b K42 K56 K90 0A1 A01 A02
Runner 92-110 225/45R17 K1a K2b K42 K56 K90 A04 A05 A08
N50 (Version DR .. ) A09 A12 A14
e1*97/27*0103*.. A19 V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55075411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH

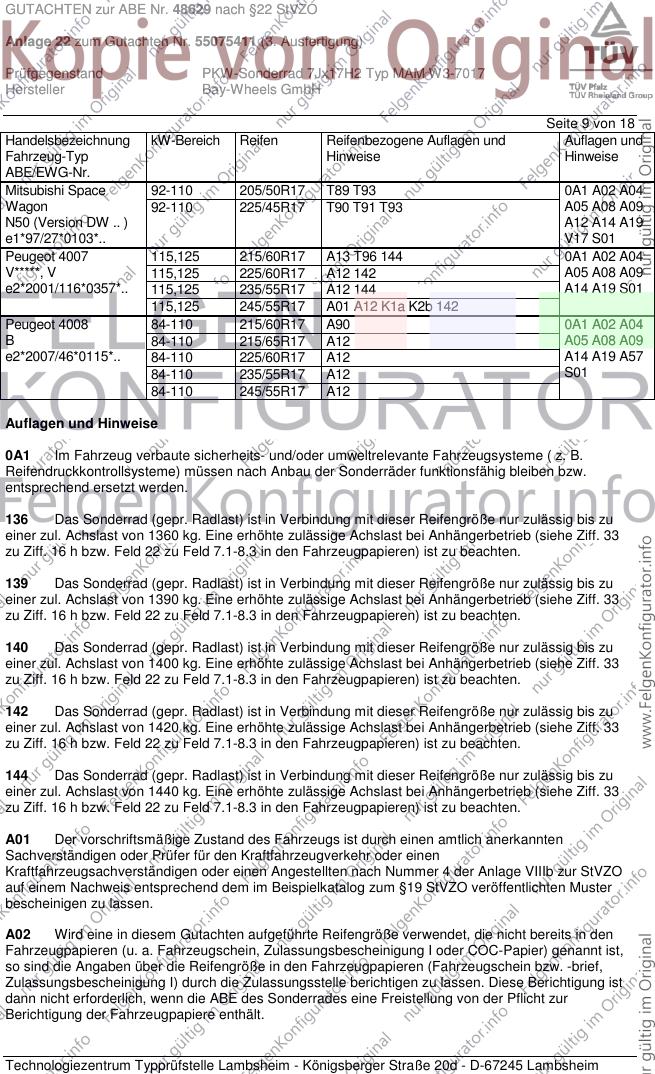

Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Space 92-110 205/50R17 T89 T93 0A1 A02 A04
Wagon 92-110 225/45R17 T90 T91 T93 A05 A08 A09
N50 (Version DW .. ) A12 A14 A19
e1*97/27*0103*.. V17 S01
Peugeot 4007 115,125 215/60R17 A13 T96 144 0A1 A02 A04
V*****, V 115,125 225/60R17 A12 142 A05 A08 A09
e2*2001/116*0357*.. 115,125 235/55R17 A12 144 A14 A19 S01
115,125 245/55R17 A01 A12 K1a K2b 142
Peugeot 4008 84-110 215/60R17 A90 0A1 A02 A04
B 84-110 215/65R17 A12 A05 A08 A09
e2*2007/46*0115*.. 84-110 225/60R17 A12 A14 A19 A57
84-110 235/55R17 A12 S01
84-110 245/55R17 A12
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55075411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH

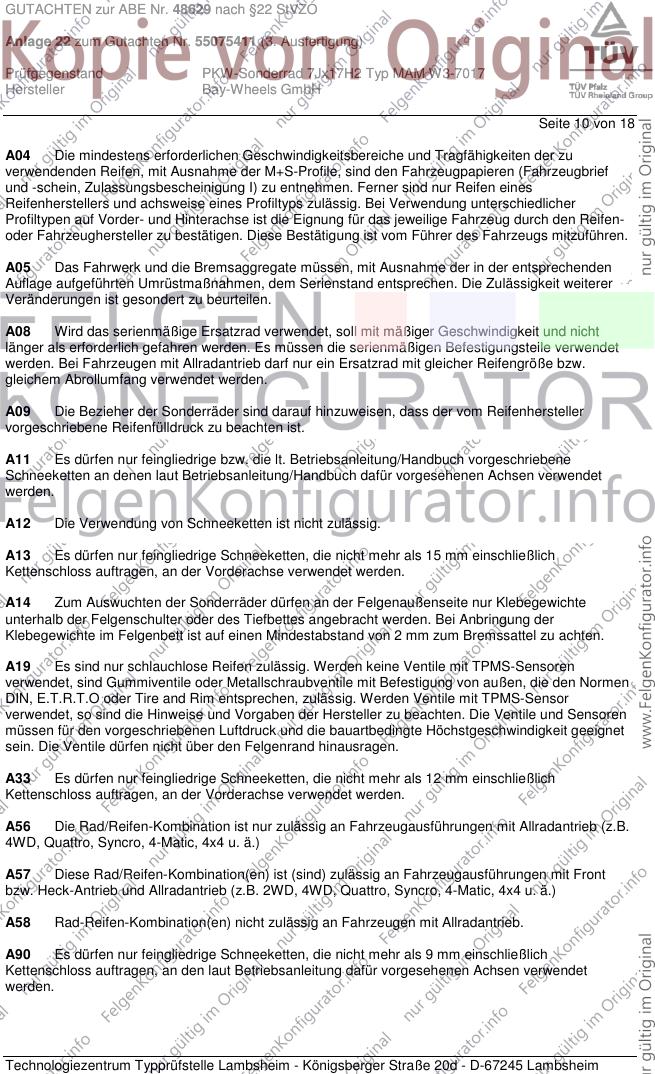

Seite 10 von 18
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55075411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH

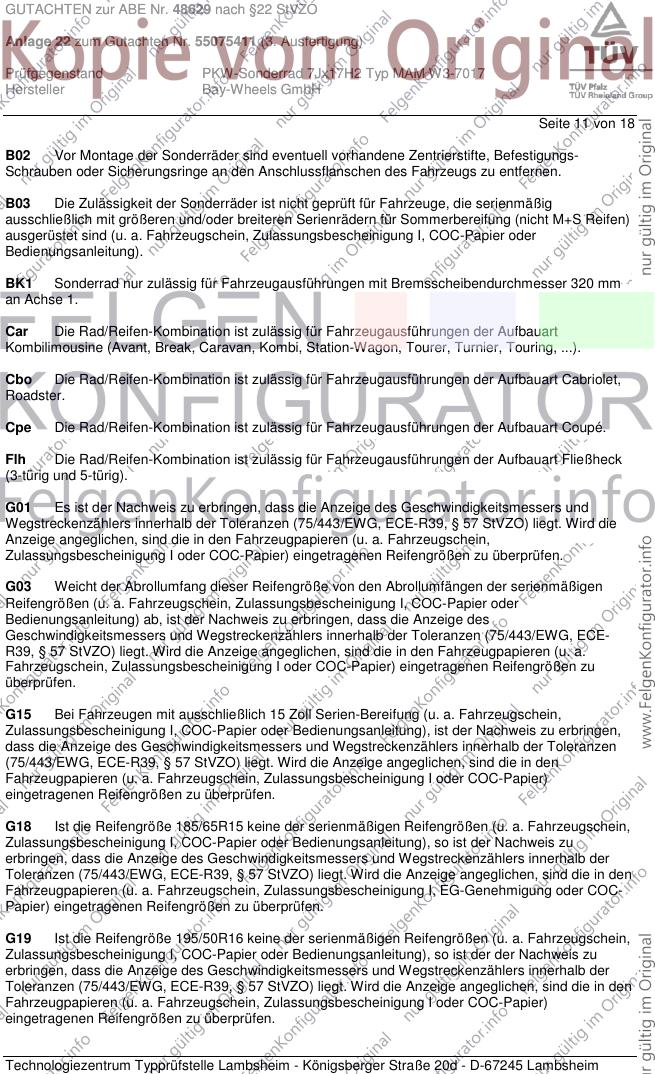

Seite 11 von 18
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G18 Ist die Reifengröße 185/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G19 Ist die Reifengröße 195/50R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55075411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH

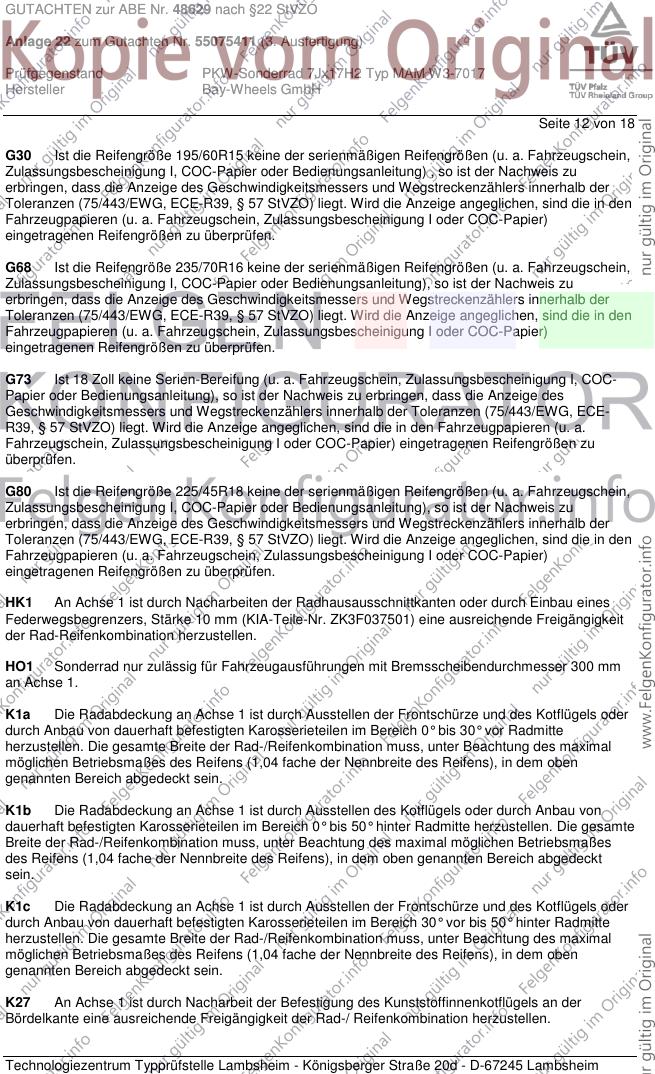

Seite 12 von 18
G30 Ist die Reifengröße 195/60R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
HO1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 300 mm
an Achse 1.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55075411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH

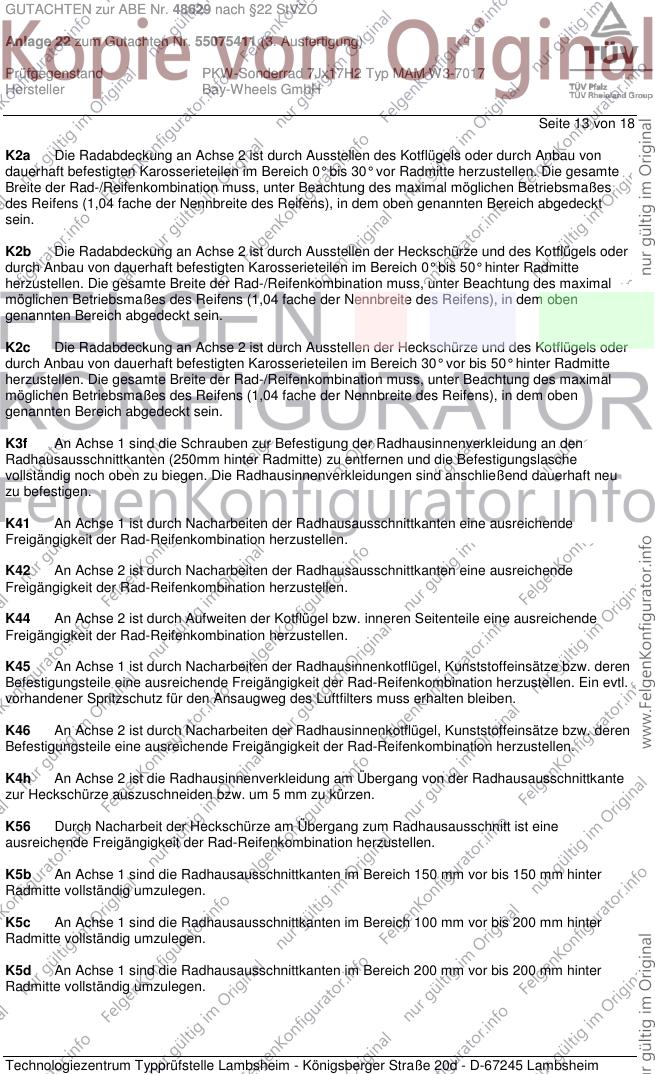

Seite 13 von 18
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55075411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH

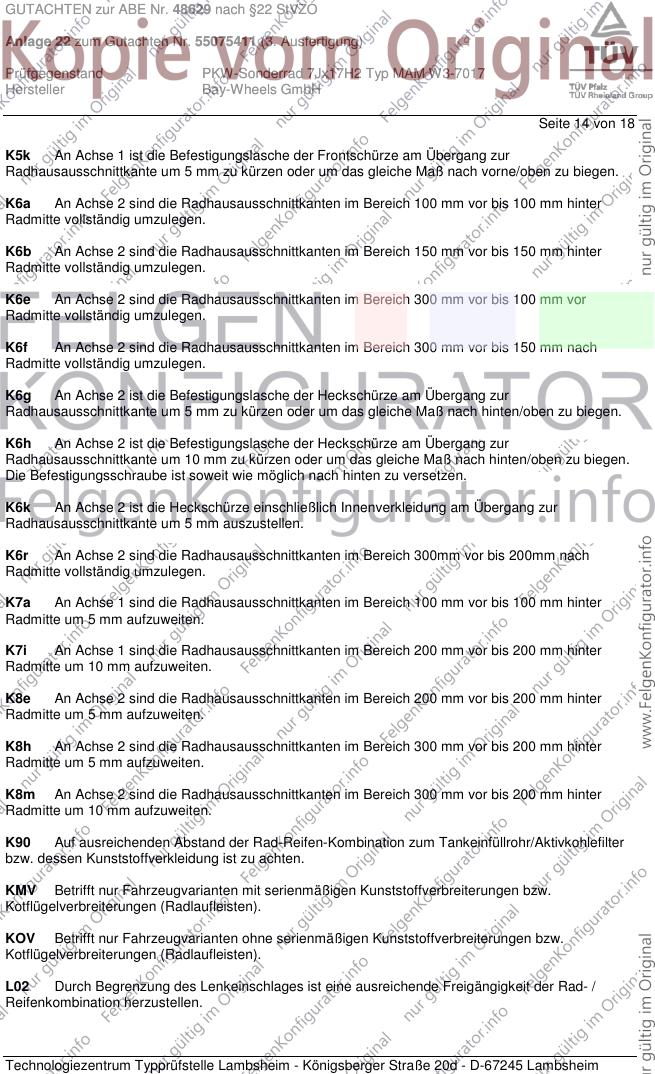

Seite 14 von 18
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55075411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH

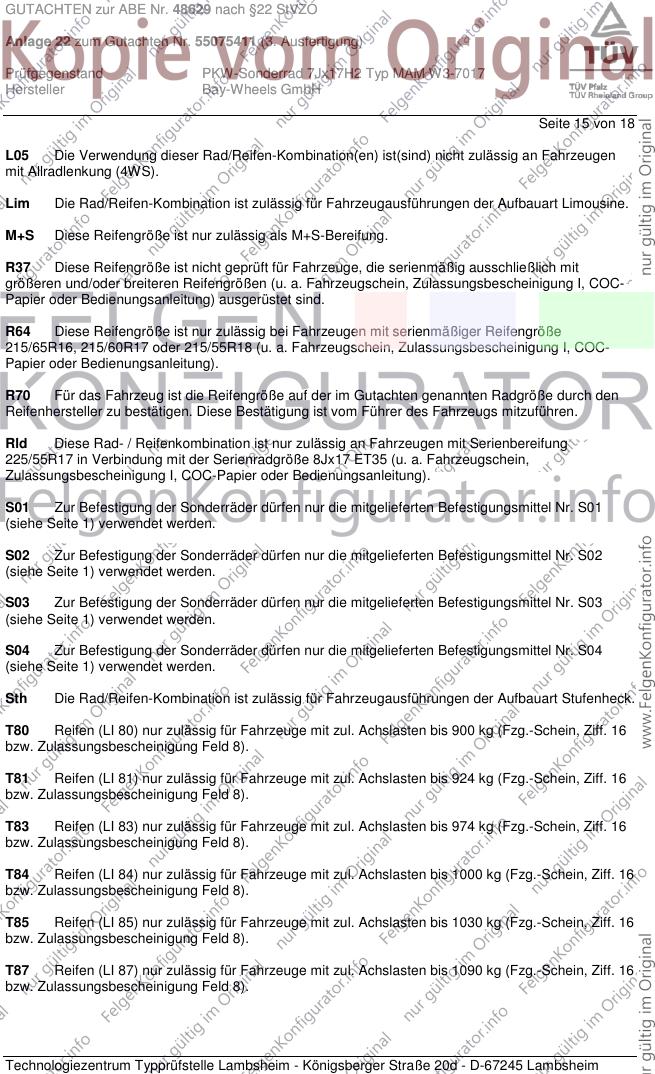

Seite 15 von 18
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55075411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH

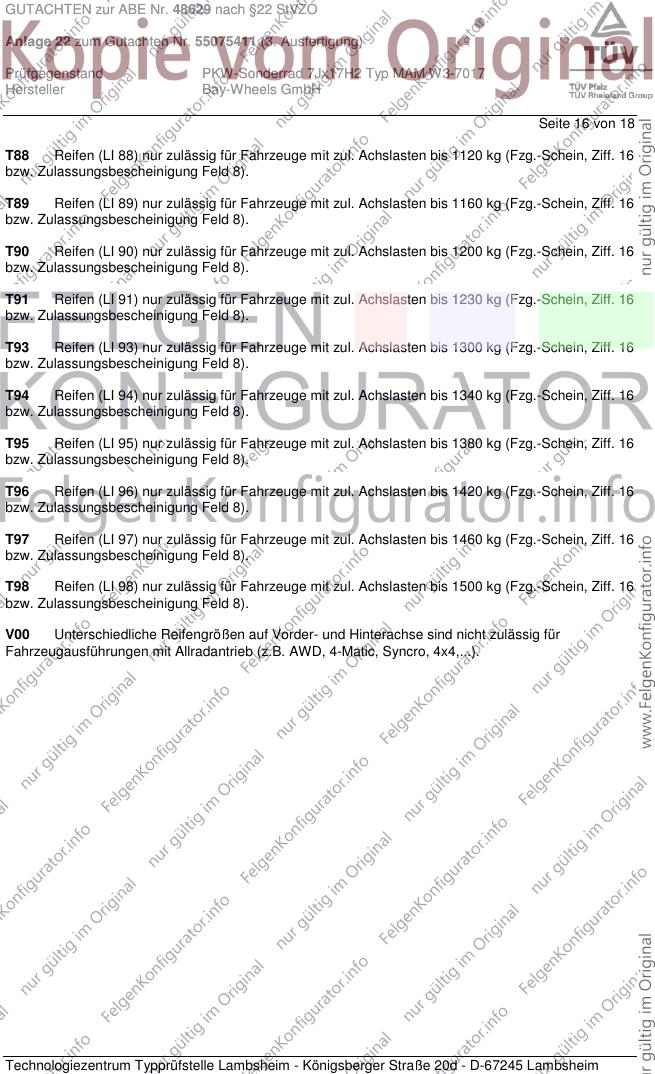

Seite 16 von 18
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55075411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH

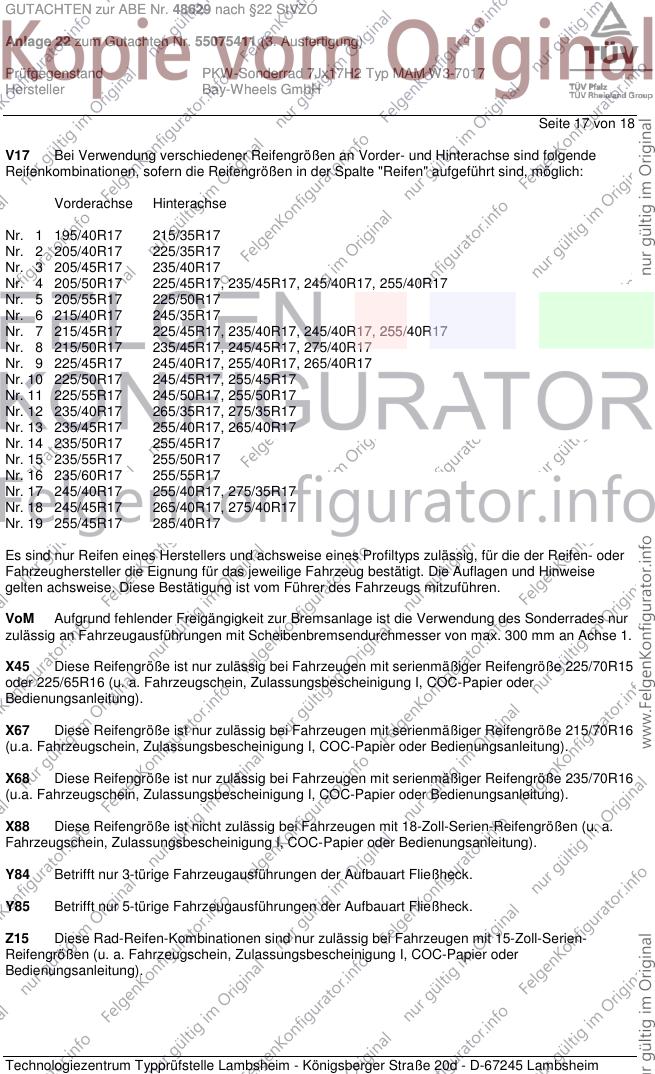

Seite 17 von 18
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoM Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser von max. 300 mm an Achse 1.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X88 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türige Fahrzeugausführungen der Aufbauart Fließheck.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55075411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH

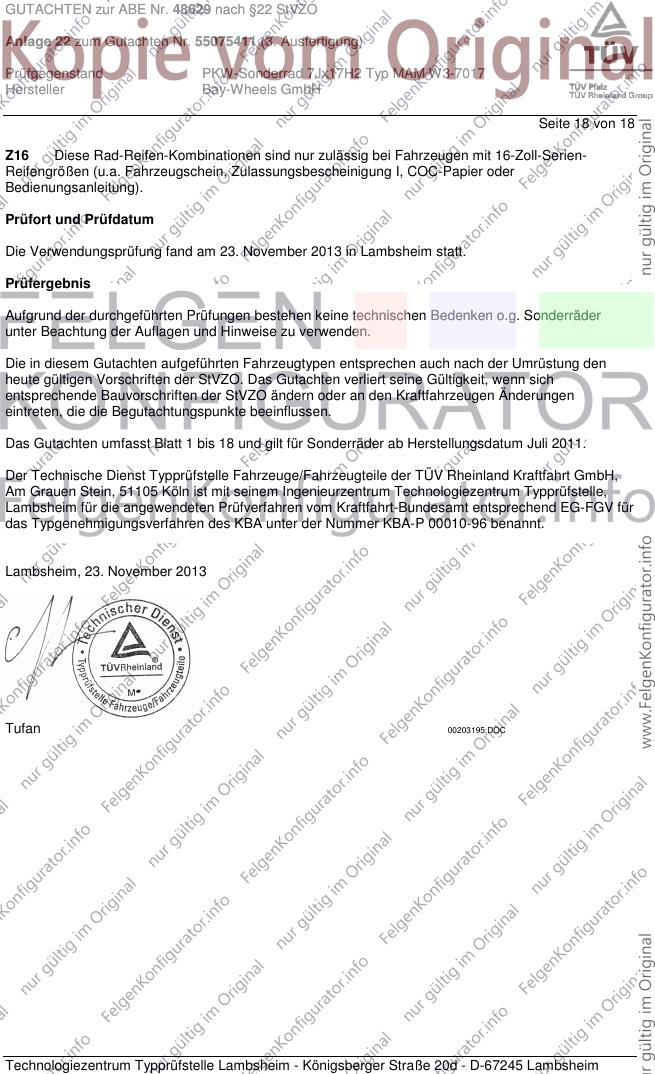

Seite 18 von 18
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. November 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Juli 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. November 2013
Tufan 00203195.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
