GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55100410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 1 von 16
Auftraggeber Alutec Leichtmetallfelgen GmbH
Industriestraße 17
D-67136 Fußgönheim
QM-Nr.: 49020071003
Prüfgegenstand PKW-Sonderrad
Modell Poison
Typ PN808
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B8 PN808 B8/Z10 Ø70-67,1 5/114,3/67,1 35 780 2150
Kennzeichnungen
KBA-Nummer 48293
Herstellerzeichen ALUTEC Germany
Radtyp und Ausführung PN808 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M12x1,5 Kegel 60° 120 -
S05 Mutter M12x1,5 Kegel 60° 135 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chrysler
Citroen
Dodge
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55100410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chrysler Sebring 103-138 215/55R18 R70 A02 A04 A05
JS 103-138 225/50R18 A01 K1a K2b K42 K46 LK6 A08 A09 A12
e11*2001/116*0143*. 103-138 235/45R18 A14 A21 A58
103-138 245/45R18 A01 K1a K2b K42 K46 L02 Cbo Lim S05
Jeep Compass 100-125 225/50R18 A02 A04 A05
PK 100-125 235/45R18 A08 A09 A12
e11*2001/116* 100-125 245/45R18 A14 A21 A57
0142*00-12 S05
Jeep Compass 100-125 235/45R18 A02 A04 A05
PK A08 A09 A12
e11*2001/116* A14 A21 A57
0142*13-.. S05
ab Modell 2011
Jeep Patriot 100-125 225/50R18 A01 K1a K1b K2b A02 A04 A05
PK 100-125 235/45R18 A08 A09 A12
e11*2001/116*0142*. 100-125 245/45R18 A01 K1a K1b K2b A14 A21 A56
S05
Citroen C-Crosser 115,125 225/55R18 K1a K1b K2b A01 A02 A04
V*****, V 115,125 235/50R18 K1c K2b K42 A05 A08 A09
e2*2001/116*0358*.. 115,125 245/50R18 K1c K2c K42 A12 A14 A21
115,125 255/45R18 K1c K2b K42 S02
Citroen C4 Aircross 84-110 225/50R18 K1b K2b A01 A02 A04
B 84-110 225/55R18 K1b K2b A05 A08 A09
e2*2007/46*0117*.. 84-110 235/50R18 K1c K2b A12 A14 A21
84-110 245/50R18 K1c K2b K6v A57 S02
84-110 255/45R18 K1c K2b K6v
Dodge Avenger 103-138 215/55R18 R70 A02 A04 A05
JS 103-138 225/50R18 A01 K1a K2b LK6 A08 A09 A12
e11*2001/116*0143*. 103-138 235/45R18 A14 A21 A58
103-138 245/45R18 A01 K1a K2b L02 Lim S05
Dodge Caliber 100-125 225/50R18 A01 K1a K1b K2b A02 A04 A05
PK 100-125 235/45R18 A08 A09 A12
e11*2001/116*0142*. 100-125 245/45R18 A01 K1a K1b K2b A14 A21 A58
S04
Ford Maverick /Esc. 91-149 235/50R18 K42 X45 X67 A01 A02 A04
1EZ, -/R; 1N2, -/R 91-149 235/60R18 G68 K42 A05 A08 A09
e4*98/14* 91-149 245/50R18 K2b K42 X45 X67 A12 A14 A21
0043,0051*.., 91-149 255/45R18 K2b K42 X45 X67 B02 S02
e13*2001/116* 91-149 255/50R18 K2c K42 X67 X68
0091,0093*.. 91-149 255/55R18 G68 K2c K42
Ford Probe 85-120 225/35R18 K2b K41 K42 T83 T87 A01 A02 A04
ECP 85-120 225/40R18 K2b K41 K42 A05 A08 A09
G571, A12 A14 A21
e13*95/54*0015*.. S02
Hyundai Coupe 77-123 205/45R18 K41 K42 R37 R70 A01 A02 A04
GK 77-123 215/40R18 K41 K42 A05 A08 A09
e11*98/14*0186*.. 77-123 225/40R18 K1a K2b K41 K42 A12 A14 A21
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55100410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Genesis 156-255 225/45R18 A12 R02 A02 A04 A05
Coupé 156-255 245/45R18 A90 R03 A08 A09 A14
BK20 / BK38 A21 Cpe RDK
e9*KS07/46*0011*.., VZ8 Vn2 S02
e9*KS07/46*0010*..
Hyundai Grandeur 110-191 225/50R18 A02 A04 A05
TG 110-191 235/45R18 A08 A09 A12
e4*2001/116*0099*.. 110-191 235/50R18 A01 K42 K56 A14 A21 Lim
110-191 245/45R18 V18 S02
110-191 255/45R18 A01 K42 K56
Hyundai Santa Fe 110-145 235/60R18 A02 A04 A05
CM A08 A09 A12
e11*2001/116*0270*. A14 A21 S02
- incl. MJ.2010
Hyundai Sonata 100-184 225/45R18 K1c K42 K56 A01 A02 A04
NF 100-184 235/40R18 K1c K2b K42 K56 A05 A08 A09
e11*2001/116*0241*. 100-184 245/40R18 K1c K2b K42 K56 A12 A14 A21
Lim V18 S02
Hyundai Tucson 82-129 225/50R18 R64 A02 A04 A05
JM 82-129 235/45R18 A08 A09 A12
e4*2001/116*0087*.. 82-129 235/50R18 A01 K1a K1b K2b A14 A21 KMV
- mit Radhaus- 82-129 245/45R18 S02
Verbreiterungen 82-129 255/45R18 A01 K1a K1b K2b
Hyundai Tucson 82-129 225/50R18 K1c K2c A01 A02 A04
JM 82-129 235/45R18 K1c K2c A05 A08 A09
e4*2001/116*0087*.. 82-129 235/50R18 K1c K2c A12 A14 A21
- ohne Radhaus- 82-129 245/45R18 K1c K2c KOV S02
Verbreiterungen 82-129 255/45R18 K1c K2c
Hyundai Veloster 97, 103 215/40R18 K1c K2b K6g K8m A01 A02 A04
FS 97, 103 225/35R18 K1c K2a K2b K5d K6h K8s A05 A08 A09
e11*2007/46*0194*.. 97, 103 245/35R18 K2c K6h K8s R03 A12 A14 A21
A58 Cpe V18
S02
Hyundai XG ... 120-145 225/40R18 K41 K42 K45 K46 T89 T91 A01 A02 A04
XG 120-145 235/40R18 K1a K2b K41 K42 K45 K46 A05 A08 A09
e11*98/14*0109*.. A12 A14 A21
S02
Hyundai i30 66-99 215/40R18 K1c K2c K5b K6h K8h T85 T89 A01 A02 A04
GDH 66-99 225/35R18 K1c K2c K5b K6h K8h T83 T87 A05 A08 A09
e11*2007/46*0337*.. 66-99 225/40R18 K1c K2c K5b K6h K8h A12 A14 A21
A58 Flh S02
Hyundai i30 /-CW 66-105 205/45R18 K27 K2a K2b K41 R70 V18 A01 A02 A04
FD, FDH 66-105 215/40R18 K27 K2c K41 K42 K46 T85 T89 A05 A08 A09
e11*2001/116*0313*. 66-105 225/35R18 K27 K2c K41 K42 K46 T83 T87 A12 A14 A21
e11*2001/116*0343*. 66-105 225/40R18 K27 K2c K41 K42 K46 Car Flh K1c
e11*2007/46*0225*.. K56 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55100410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i40 /-CW 85-131 215/45R18 T93 A02 A04 A05
VF 85-131 225/40R18 A01 K1b K2b K5d K5k T92 A08 A09 A12
e4*2007/46*0263*..; 85-131 225/45R18 A01 K1b K2b K5d K5k K7a A14 A21 A58
e4*2007/46*0264*.. 85-131 235/40R18 A01 K1c K2c K5d K5i K5k Car Lim V18
85-131 245/40R18 A01 K1c K2c K3s K5d K5i K5k K7i S02
Hyundai ix35 85-135 225/50R18 K1c K2c K5c K6g A01 A02 A04
EL, ELH, LM 85-135 225/55R18 K1c K2c K5c K6g A05 A08 A09
e11*2007/46*0104*..; 85-135 235/50R18 K1c K2c K4i K5c K5i K6h K8e A12 A14 A21
e11*2007/46*0192*..; 85-135 235/55R18 K1c K2c K4i K5c K5i K6h K8e A57 S02
e11*2007/46*0128*.. 85-135 255/45R18 K1c K2c K4i K5c K5i K6h K8e
Kia Carens / UN 84-107 215/45R18 T93 A02 A04 A05
FG 84-107 225/40R18 A01 K1a K1b K2b K56 T91 T92 A08 A09 A12
e4*2001/116*0114*.. 84-107 225/45R18 A01 K1a K1b K2b K56 T91 A14 A21 S02
84-107 235/40R18 A01 K1c K27 K2b K56 T91
84-107 245/40R18 A01 K1c K27 K2b K56
Kia Carnival, Sedona 93-121 245/40R18 K1c K2c K42 K56 K66 T97 A01 A02 A04
UP A05 A08 A09
e11*98/14*0112*.. A12 A14 A21
S03
Kia Magentis 100-142 215/45R18 A01 K1a K1b K2b A02 A04 A05
GE 100-142 225/40R18 A01 K1a K1b K2b T88 A08 A09 A12
e4*2001/116*0100*. 100-142 235/40R18 A01 K1c K27 K2b K41 K42 K56 A14 A21 Lim
V18 S02
Kia Opirus 137-149 225/45R18 T95 A02 A04 A05
LD 137-149 225/50R18 A01 K1a K45 Rld T95 A08 A09 A12
e4*2001/116*0075 137-149 225/50R18 A01 HK1 K1a K45 K56 T95 Z16 A14 A21 Lim
*00-02 137-149 235/45R18 T98 V18 S02
137-149 245/40R18 A01 K1a Rld T97
137-149 245/40R18 A01 K1a K56 T97 Z16
137-149 245/45R18 A01 K1a Rld
137-149 245/45R18 A01 HK1 K1a K56 Z16
Kia Optima Spirit 100, 121 215/45R18 K1a K1b K2b A01 A02 A04
TF 100, 121 225/45R18 K1a K1b K2b A05 A08 A09
e4*2007/46*0255*.. 100, 121 235/40R18 K1c K2c K4i K6g K8h A12 A14 A21
100, 121 235/45R18 K1c K2c K4i K6g K8h A58 BK1 Lim
100, 121 245/40R18 K1c K2c K3a K4i K6g K8h V18 S02
Kia Sorento 110-145 235/55R18 K2b A01 A02 A04
XM, XMG 110-145 235/60R18 K2b A05 A08 A09
e11*2001/116*0358*..; 110-145 255/50R18 K1a K2b A12 A14 A21
e11*2007/46*0141*..; 110-145 255/55R18 K1a K2b A57 S02
e13*2007/46*1098*..
Kia Soul 85-103 215/45R18 G73 K1c K2b K5b K6h K7a K8e A01 A02 A04
AM 85-103 225/40R18 K1c K2a K2b K5b K6h K7i K8i A05 A08 A09
e4*2001/116*0139*..; 85-103 225/45R18 G03 K1c K2a K2b K5b K6h K7i K8i A12 A14 A21
e4*2007/46*0133*.. A58 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55100410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sportage 85-135 225/50R18 K1a A01 A02 A04
SLS, SL 85-135 225/55R18 K1a A05 A08 A09
e11*2007/46*0136*..; 85-135 235/50R18 K1a K1b K2b A12 A14 A21
e11*2007/46*0166*.. 85-135 235/55R18 K1a K1b K2b K6w A57 S02
85-135 245/50R18 K1c K2a K2b K6w
85-135 255/45R18 K1a K1b K2b
Kia Sportage /KM 82-129 225/50R18 K1c K2b A01 A02 A04
JE, JES 82-129 235/45R18 K1c K2b A05 A08 A09
e4*2001/116*0089*.., 82-129 235/50R18 K1c K2b A12 A14 A21
e4*2001/116*0120*.. 82-129 245/45R18 K1c K2b KOV S02
- ohne Radhaus- 82-129 255/45R18 K1c K2b
Verbreiterungen
Kia Sportage /KM 82-129 225/50R18 R64 A02 A04 A05
JE, JES 82-129 235/45R18 A08 A09 A12
e4*2001/116*0089*.., 82-129 235/50R18 A14 A21 KMV
e4*2001/116*0120*.. 82-129 245/45R18 S02
- mit Radhaus- 82-129 255/45R18
Verbreiterungen
Kia cee'd 66-106 205/45R18 K2b K41 K56 R70 V18 A01 A02 A04
ED 66-106 215/40R18 K2b K41 K46 K56 T85 T89 A05 A08 A09
e4*2001/116*0121*.; 66-106 225/35R18 K2a K2b K41 K46 K56 T83 T87 A12 A14 A21
e4*2007/46*0132*.. 66-106 225/40R18 K2a K2b K41 K46 K56 Car Cpe Flh
- pro_cee'd /-SW K1c S02
Kia cee'd 66-99 215/40R18 K1c K2c K3f K4g K5d K6h K8h T85 A01 A02 A04
JD T89 A05 A08 A09
e4*2007/46*0496*.. 66-99 225/35R18 K1c K2c K3f K4g K5d K6h K8h T83 A12 A14 A21
T87 A58 Flh S02
66-99 225/40R18 K1c K2c K3f K4g K5d K6h K8h
Mazda 3 77-111 225/35R18 K1c K2b K6f K6l K8c T83 T87 A01 A02 A04
BL 77-136 215/40R18 K1c K2b K6f K6l K8c T85 T89 A05 A08 A09
e11*2001/116*0262*. 77-191 225/40R18 K1c K2b K6f K6l K8c T88 T89 A12 A14 A21
Flh Sth S02
Mazda 323 106 225/35R18 K1c K2b K42 K45 K56 A01 A02 A04
BA A05 A08 A09
G878, A12 A14 A21
e13*96/27*0023*.. S02
Mazda 323 F 96 215/35R18 G01 K2c K41 K42 K44 K45 K46 K56 A01 A02 A04
BJ, BJD T80 T84 A05 A08 A09
e1*98/14*0094*.., A12 A14 A21
e1*98/14*0181*.. S02
Mazda 6 122,191 215/45R18 G03 K1c K2c K41 K42 K56 A01 A02 A04
GG/GY; GG1/GY1 122,191 235/40R18 K1c K2c K41 K42 K44 K56 Z18 A05 A08 A09
e1*98/14*0188*..; 88-122 215/40R18 K1c K2c K42 T85 T89 A12 A14 A21
e11*2001/116*0203*. 88-122 225/35R18 K1c K2c K42 T87 Car Flh Lim
88-122 235/35R18 K1c K2c K42 K44 K56 T86 T90 V00 V18 S02
88-122 245/35R18 K1c K2c K42 K44 K56 T88
88-191 225/40R18 K1c K2c K42 K56 T88 T89
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55100410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 626 66-100 225/35R18 K1a K2c K42 K44 T83 T87 A01 A02 A04
GF ww. GF/GW, -/D A05 A08 A09
e1*96/27*0055*.., A12 A14 A21
e1*98/14*0055*.., S02
e1*98/14*0164*..
Mazda CX-5 110-129 225/60R18 K1c A01 A02 A04
KE 110-129 235/55R18 K1c K2c A05 A08 A09
e13*2007/46*1247*.. 110-129 235/60R18 G01 K1c K2c A12 A14 A21
110-129 245/55R18 K1c K2c S03
Mazda CX-7 120-191 235/60R18 K1c K2b A01 A02 A04
ER, ERE A05 A08 A09
e11*2001/116*0308*. A12 A14 A21
e13*2007/46*1109*.. A56 S02
Mazda MPV 85-113 245/40R18 K2b K41 K42 T93 T97 A01 A02 A04
LV A05 A08 A09
e1*95/54*0038*.. A12 A14 A21
S03
Mazda MPV 100 235/45R18 K1c K2b K42 Z16 A01 A02 A04
LW ww. LWD 88-104 235/45R18 G15 K1c K2b K42 A05 A08 A09
e1*98/14*0118*.., 88-104 245/40R18 K1c K2b K42 T93 T97 A12 A14 A21
e1*98/14*0165*.. S03
Mazda MX-6 85-121 225/35R18 K1a K2b K42 T83 T87 A01 A02 A04
GE6 A05 A08 A09
G003 A12 A14 A21
L05 S02
Mazda RX8 141-170 225/45R18 A02 A04 A05
SE 141-170 245/40R18 A01 K1c K2b K42 K56 A08 A09 A12
e11*2001/116*0199*. A14 A21 V18
S02
Mazda Tribute 91-149 235/50R18 K42 X67 A01 A02 A04
EP, -/R, EP2, -/R 91-149 235/60R18 G68 K42 A05 A08 A09
e4*98/14* 91-149 245/50R18 K2b K42 X67 A12 A14 A21
0044, 0052*.., 91-149 255/45R18 K2b K42 X67 B02 KMV S02
e13*2001/116* 91-149 255/50R18 K2c K42
0090, 0092*.. 91-149 255/55R18 G68 K2c K42
- mit Radhaus-
Verbreiterungen
Mazda Tribute 91,110 235/50R18 K1c K2c K42 X67 A01 A02 A04
EP, -/R, EP2, -/R- 91,110 235/60R18 G68 K1c K2c K42 A05 A08 A09
e4*98/14* 91,110 245/50R18 K1c K2c K42 X67 A12 A14 A21
0044, 0052*.., 91,110 255/45R18 K1c K2c K42 X67 B02 KOV S02
e13*2001/116* 91,110 255/50R18 K1c K2c K42
0090, 0092*.. 91,110 255/55R18 G68 K1c K2c K42
- ohne Radhaus-
Verbreiterungen
Mazda Xedos 6 103-106 225/35R18 K1a K2b K42 K44 K45 K46 T83 T87 A01 A02 A04
CA A05 A08 A09
G138, A12 A14 A21
e13*96/79*0028*.. S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55100410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda Xedos 9 105-155 225/40R18 K1a K2b K42 T88 T89 A01 A02 A04
TA 105-155 235/40R18 K1a K2b K42 A05 A08 A09
G517, A12 A14 A21
e13*95/54*0002*.., L05 S02
e13*98/14*0002*..
Mitsubishi 3000 GT 210 235/40R18 R37 A01 A02 A04
Z10 210 245/40R18 A05 A08 A09
G134; A12 A14 A21
e1*96/79*0062*.. K1a K2b K41
K42 K56 R70
S02
Mitsubishi ASX 85,86,110 225/50R18 K1c K2c K6a A01 A02 A04
GA0 85,86,110 235/45R18 K1c K2c K6a A05 A08 A09
e1*2007/46*0368*.. 85,86,110 245/45R18 K1c K2c K6b A12 A14 A21
A57 S02
Mitsubishi Grandis 100-121 225/45R18 K1c K2a K2b K42 T91 T95 A01 A02 A04
NA0W 100-121 235/40R18 K1c K2c K42 T91 T93 T95 A05 A08 A09
e1*2001/116*0269*.. 100-121 235/45R18 K1c K2c K42 T94 A12 A14 A21
100-121 245/40R18 K1c K2c K42 T93 T97 V18 S02
Mitsubishi Lancer 80-177 215/45R18 Flh K1c K2b K42 Lim A01 A02 A04
CY0 80-177 225/40R18 Flh K1c K2c K42 Lim A05 A08 A09
e1*2001/116*0441*.. 80-177 235/40R18 Flh K1c K2c K41 K42 A12 A14 A21
- Limousine 80-177 235/40R18 K1c K2c K41 K42 K56 Lim A57 V00 V18
- Sportback S02
Mitsubishi Outlander 100-148 225/45R18 K1c A01 A02 A04
CUOW 100-148 235/40R18 K1c K2c A05 A08 A09
e1*2001/116*0227*.. 100-148 235/45R18 K1c K2c A12 A14 A21
S02
Mitsubishi Outlander 103-130 225/55R18 K1c K2b A01 A02 A04
CW0, CWB 103-130 235/50R18 K1c K2b K42 A05 A08 A09
e1*2001/116*0406*.., 103-130 245/50R18 K1c K2c K42 A12 A14 A21
e1*2001/116*0482*.. 103-130 255/45R18 K1c K2b K42 S02
Mitsubishi Space 92-110 225/40R18 K1c K2c K42 K56 K90 A01 A02 A04
Runner 92-110 235/40R18 K1c K2c K42 K56 K90 A05 A08 A09
N50 (Version DR .. ) A12 A14 A21
e1*97/27*0103*.. L02 S02
Mitsubishi Space 92-110 225/40R18 K1a K2b K42 K45 T89 T91 T92 A01 A02 A04
Wagon 92-110 235/40R18 K1a K2b K42 L02 T91 T95 A05 A08 A09
N50 (Version DW .. ) A12 A14 A21
e1*97/27*0103*.. K56 S02
Peugeot 4007 115,125 225/55R18 K1a K1b K2b A01 A02 A04
V*****, V 115,125 235/50R18 K1c K2b K42 A05 A08 A09
e2*2001/116*0357*.. 115,125 245/50R18 K1c K2c K42 A12 A14 A21
115,125 255/45R18 K1c K2b K42 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55100410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 8 von 16
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55100410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 9 von 16
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55100410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 10 von 16
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55100410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH

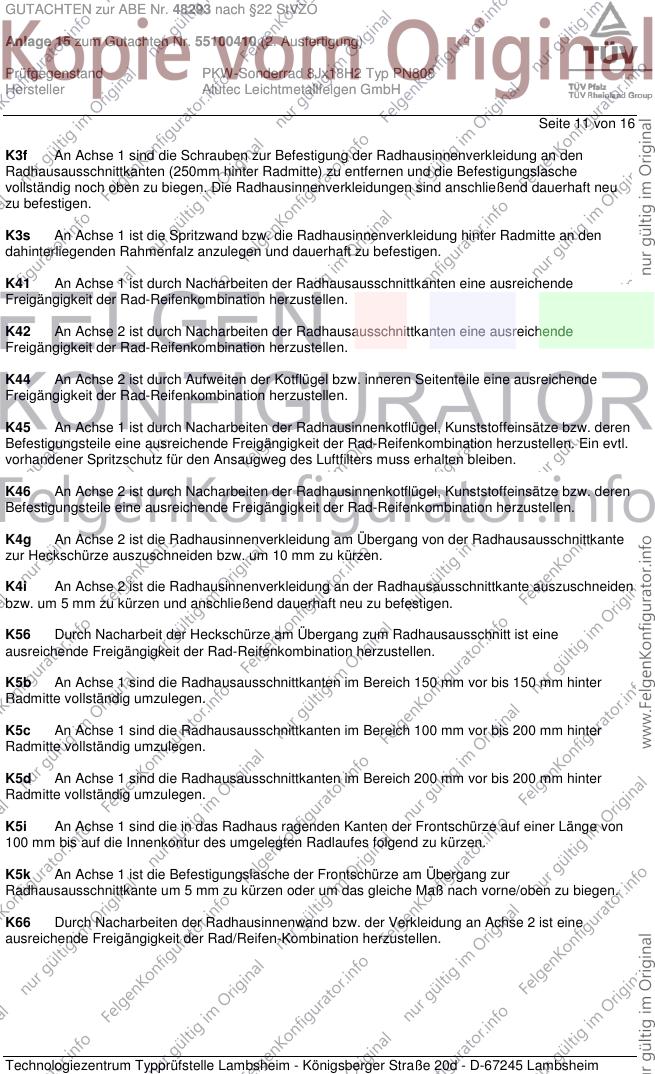

Seite 11 von 16
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55100410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH

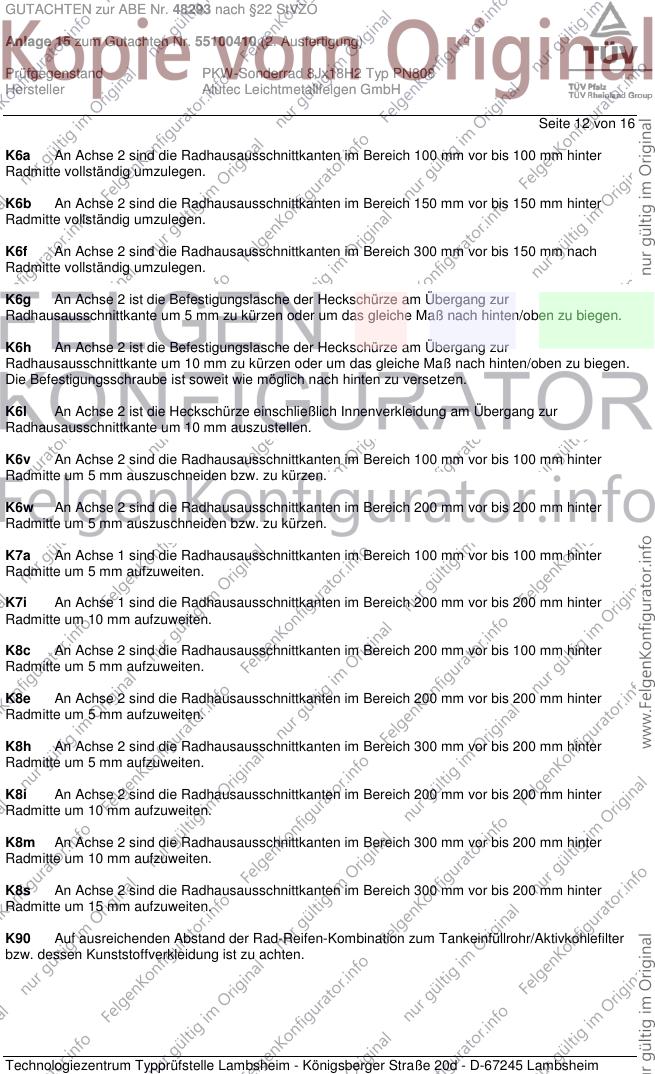

Seite 12 von 16
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10 mm auszustellen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55100410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 13 von 16
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das serien-
mäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit den
Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler zu
deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55100410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH

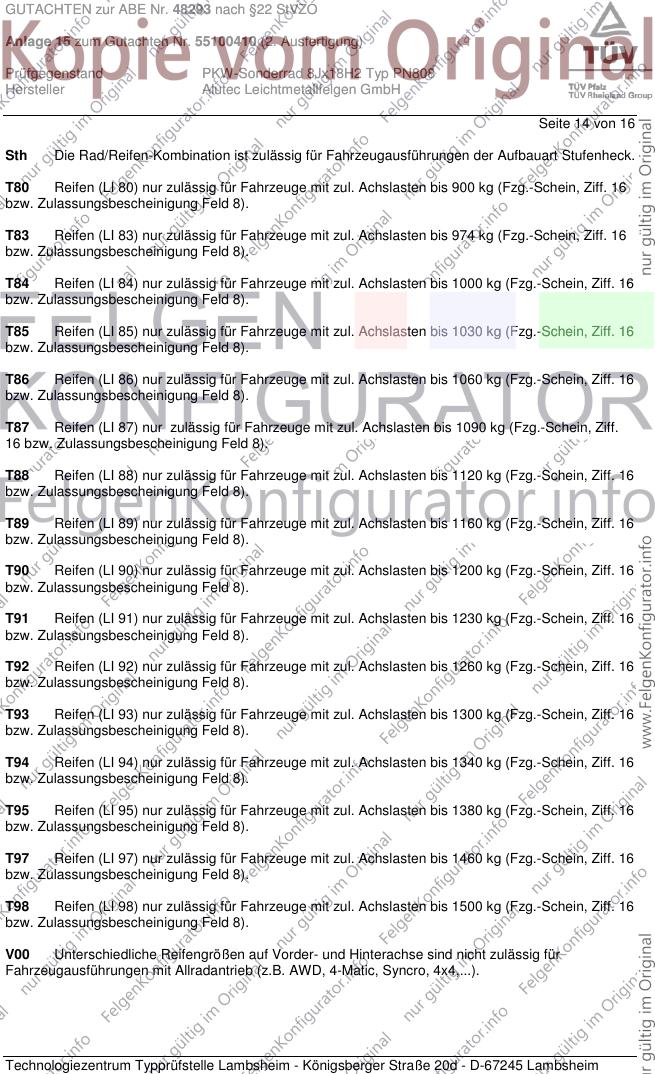

Seite 14 von 16
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55100410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH

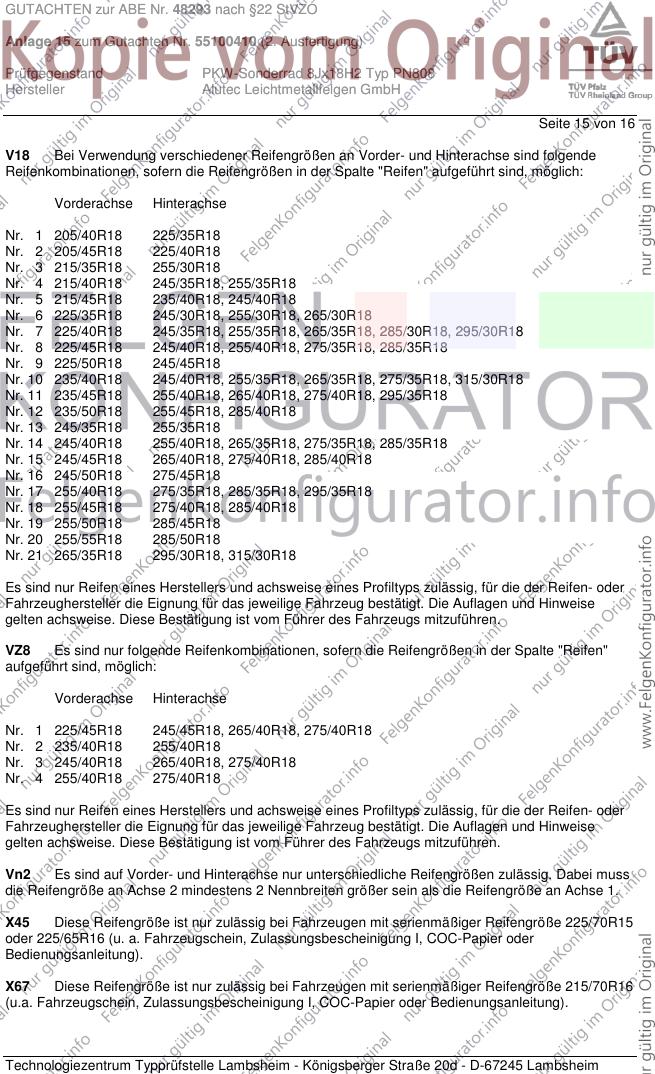

Seite 15 von 16
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VZ8 Es sind nur folgende Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen"
aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/45R18 245/45R18, 265/40R18, 275/40R18
Nr. 2 235/40R18 255/40R18
Nr. 3 245/40R18 265/40R18, 275/40R18
Nr. 4 255/40R18 275/40R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55100410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH

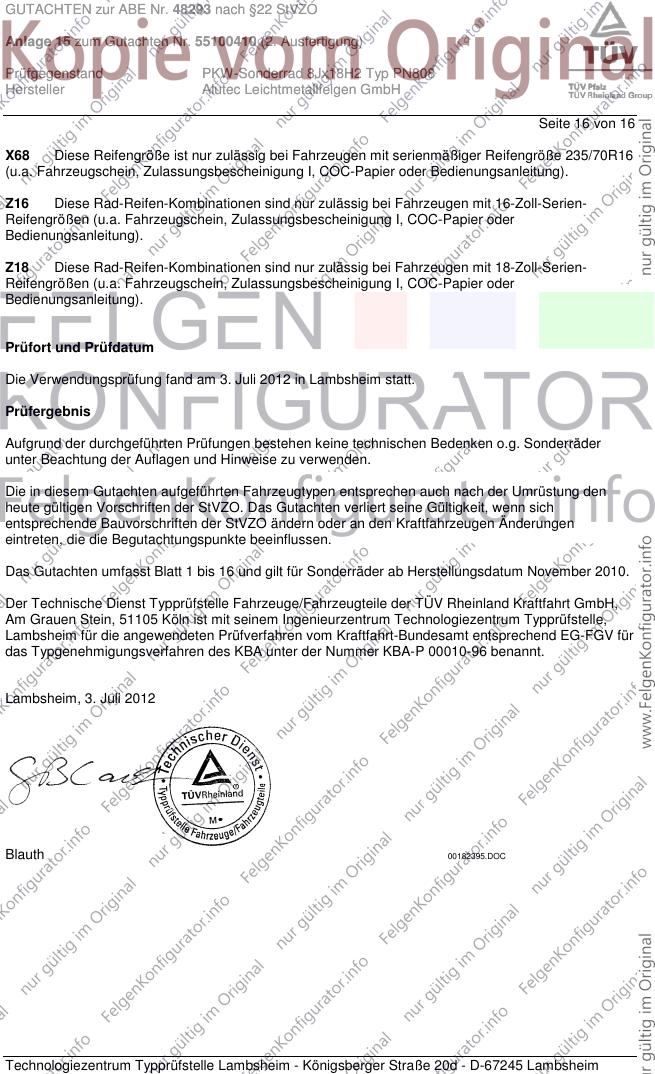

Seite 16 von 16
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 3. Juli 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum November 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 3. Juli 2012
Blauth 00182395.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
