GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 15
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ D8019
Radgröße 8,0Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
- D8019 LK114,3/Ø70-Ø67,1 5/114,3/67,1 40 780 2150
Nr. 1
Kennzeichnungen
KBA-Nummer 49707
Herstellerzeichen AUTEC
Radtyp und Ausführung D8019 (s.o.)
Radgröße 8,0Jx19H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M12x1,5 (mit Kappe) Kegel 60° 110 -
S05 Mutter M12x1,5 Kegel 60° 135 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chrysler, Citroen, Dodge, Ford, Hyundai, Kia,
Mazda, Mitsubishi, Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chrysler Sebring 103-138 225/45R19 0A1 A02 A04
JS 103-138 235/40R19 A01 L02 A05 A08 A09
e11*2001/116*0143*. 103-138 235/45R19 A01 L02 A12 A14 A21
A58 Cbo Lim
S05
Citroen C-Crosser 115,125 225/45R19 T96 0A1 A02 A04
V*****, V 115,125 235/45R19 T95 T99 A05 A08 A09
e2*2001/116*0358*.. 115,125 245/45R19 A12 A14 A21
S02
Citroen C4 Aircross 84-110 225/45R19 0A1 A02 A04
B 84-110 235/45R19 A05 A08 A09
e2*2007/46*0117*.. 84-110 245/45R19 A12 A14 A21
A57 S02
Dodge Avenger 103-138 225/45R19 0A1 A02 A04
JS 103-138 235/40R19 A01 L02 A05 A08 A09
e11*2001/116*0143*. 103-138 235/45R19 A01 L02 A12 A14 A21
A58 Lim S05
Ford Maverick /Esc. 91 255/45R19 A01 G15 0A1 A02 A04
1EZ, -/R; 1N2, -/R 91-149 245/45R19 X45 X67 A05 A08 A09
e4*98/14* 91-149 255/40R19 R70 X45 X67 A12 A14 A21
0043,0051*.., 91-149 255/45R19 X67 X68 B02 S02
e13*2001/116*
0091,0093*..
Hyundai Coupe 77-123 215/35R19 K42 T85 0A1 A01 A02
GK 77-123 225/35R19 K41 K42 T84 T88 A04 A05 A08
e11*98/14*0186*.. A09 A12 A14
A21 S02
Hyundai Grand Santa 145 235/50R19 K1a K2b 0A1 A01 A02
Fe 145 235/55R19 K1a K2b A04 A05 A08
DM 145 245/50R19 K1c K2a K2b A09 A12 A14
e11*2007/46*0633*.. 145 255/45R19 K1a K2b A21 A56 S02
145 255/50R19 K1c K2c
Hyundai Grandeur 110-191 225/45R19 0A1 A02 A04
TG 110-191 235/40R19 T92 A05 A08 A09
e4*2001/116*0099*.. 110-191 235/45R19 A12 A14 A21
110-191 245/40R19 Lim S02
Hyundai Santa Fe 110-145 255/45R19 0A1 A02 A04
CM A05 A08 A09
e11*2001/116*0270*. A12 A14 A21
- incl. MJ.2010 S04
Hyundai Santa Fe 110-147 235/50R19 K1a K2b 0A1 A01 A02
DM 110-147 235/55R19 K1a K2b A04 A05 A08
e11*2007/46*0633*.. 110-147 245/50R19 K1c K2a K2b A09 A12 A14
110-147 255/45R19 K1a K2b A21 A57 S02
110-147 255/50R19 K1c K2c
Hyundai Sonata 100-184 225/40R19 T93 0A1 A02 A04
NF 100-184 235/35R19 A01 K1a K1b T91 A05 A08 A09
e11*2001/116*0241*. 100-184 245/35R19 A01 K1c K42 K56 T93 A12 A14 A21
Lim S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Tucson 82-129 225/45R19 R64 0A1 A02 A04
JM 82-129 235/45R19 A05 A08 A09
e4*2001/116*0087*.. 82-129 245/40R19 A12 A14 A21
- mit Radhaus- KMV S02
Verbreiterungen
Hyundai Tucson 82-129 225/45R19 0A1 A02 A04
JM 82-129 235/45R19 A01 K1a K1b K2b A05 A08 A09
e4*2001/116*0087*.. 82-129 245/40R19 A01 K1a K1b K2a K2b A12 A14 A21
- ohne Radhaus- KOV S02
Verbreiterungen
Hyundai Veloster 97,103,137 215/35R19 K1c K2b K6g K8m T85 0A1 A01 A02
FS 97,103,137 245/30R19 K1c K2c K3i K3s K4t K5d K6h K7d A04 A05 A08
e11*2007/46*0194*.. K8s A09 A12 A14
A21 A58 Cpe
S02
Hyundai i30 /-cw 66-105 225/35R19 K27 K2c K41 K42 K46 T84 T88 0A1 A01 A02
FD, FDH 77-105 215/35R19 K27 K2a K2b K41 T85 A04 A05 A08
e11*2001/116*0313*. A09 A12 A14
e11*2001/116*0343*. A21 Car Flh
e11*2007/46*0225*.. K1c K56 S02
Hyundai i30 /-cw 66-99 225/35R19 Car Cpe Flh K1c K2c K5b K6h K8h 0A1 A01 A02
GDH T84 T88 A04 A05 A08
e11*2007/46*0337*..; 73-99 215/35R19 Cpe Flh K1a K1b K2b K5a K6g NoD A09 A12 A14
e11*2007/46*0338*.. T85 A21 A58 S02
Hyundai i40 /-cw 85-131 225/40R19 K5d K5k K7a T93 0A1 A01 A02
VF 85-131 235/35R19 K1b K2b K5d K5k T91 A04 A05 A08
e4*2007/46*0263*..; 85-131 245/35R19 K1c K2b K3s K5d K5i K5k K7i T93 A09 A12 A14
e4*2007/46*0264*.. A21 A58 Car
Lim S02
Hyundai ix20 57-94 215/35R19 K1c K2a K2b K8c T85 0A1 A01 A02
JC 57-94 225/35R19 K1c K2a K2b K8c T88 A04 A05 A08
e4*2007/46*0207*..; A09 A12 A14
e4*2007/46*0223*.. A21 A58 Flh
S02
Hyundai ix35 85-135 225/45R19 K1b 0A1 A01 A02
EL, ELH, LM 85-135 235/45R19 K1b A04 A05 A08
e11*2007/46* 85-135 245/45R19 K1a K1b K2b A09 A12 A14
0104*00-03; A21 A57 S02
0192*00-05;
0128*00-06
Hyundai ix35 85-135 225/45R19 K1a K1b 0A1 A01 A02
ELH, LM 85-135 235/45R19 K1a K1b K2b A04 A05 A08
e11*2007/46* 85-135 245/45R19 K1c K2c K5c K6g A09 A12 A14
0128*07-.. A21 A57 S02
0192*06-..
ab Facelift 2013
Kia Carens 85-122 225/40R19 G80 K1a K1b K2b K6g K8h T93 0A1 A01 A02
RP 85-122 235/35R19 G80 K1c K2c K3f K5d K6g K8m T91 A04 A05 A08
e4*2007/46*0633*.. 85-122 245/35R19 G80 K1c K2c K3f K5d K6h K8s T93 A09 A12 A14
A21 A58 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Carens / UN 84-107 235/35R19 K1a K1b K2b K56 T91 0A1 A01 A02
FG 84-107 245/35R19 K1c K2b K56 T93 A04 A05 A08
e4*2001/116*0114*.. A09 A12 A14
A21 S02
Kia Opirus 137-149 245/40R19 A01 HK1 T98 Z16 0A1 A02 A04
LD 137-149 245/40R19 Rld T98 A05 A08 A09
e4*2001/116*0075 A12 A14 A21
*00-02 Lim S02
Kia Optima Hybrid 110 225/40R19 0A1 A02 A04
TFE 110 235/35R19 A01 K1a K1b K2b T91 A05 A08 A09
e4*KS07/46*0009*.. 110 235/40R19 A01 K1a K1b K2b A12 A14 A21
A58 Lim S02
Kia Optima Spirit 100, 121 225/40R19 0A1 A02 A04
TF 100, 121 235/35R19 A01 K1a K1b K2b T91 A05 A08 A09
e4*2007/46*0255*.. 100, 121 235/40R19 A01 K1a K1b K2b A12 A14 A21
A58 BK1 Lim
S02
Kia Sorento (II) 110-145 235/50R19 0A1 A02 A04
XM, XMG 110-145 235/55R19 A05 A08 A09
e11*2001/116*0358*..; 110-145 255/45R19 A12 A14 A21
e11*2007/46*0141*..; A57 S02
e13*2007/46*1098*..
Kia Sorento (III) 110-145 235/50R19 K1a K2b 0A1 A01 A02
XM FL 110-145 235/55R19 K1a K2b A04 A05 A08
e11*2007/46*0634*.. 110-145 245/50R19 K1c K2b A09 A12 A14
110-145 255/45R19 K1a K2b A21 S02
110-145 255/50R19 K1c K2b
Kia Soul 85-103 225/35R19 K1c K2b K5b K6h K7a K8e T88 0A1 A01 A02
AM 85-103 225/40R19 G73 K1c K2b K5b K6h K7i K8e A04 A05 A08
e4*2001/116*0139*..; A09 A12 A14
e4*2007/46*0133*.. A21 A58 S02
Kia Sportage 85-135 225/45R19 0A1 A02 A04
SLS, SL 85-135 235/45R19 A05 A08 A09
e11*2007/46*0136*..; 85-135 245/45R19 A12 A14 A21
e11*2007/46*0166*.. A57 S02
Kia Sportage /KM 82-129 225/45R19 R64 0A1 A02 A04
JE, JES 82-129 235/45R19 A05 A08 A09
e4*2001/116*0089*.., 82-129 245/40R19 A12 A14 A21
e4*2001/116*0120*.. KMV S02
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM 82-129 225/45R19 0A1 A02 A04
JE, JES 82-129 235/45R19 A05 A08 A09
e4*2001/116*0089*.., 82-129 245/40R19 A01 K1c K2b A12 A14 A21
e4*2001/116*0120*.. KOV S02
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Venga 55-94 215/35R19 K1c K2a K2b K8c T85 0A1 A01 A02
YN, -/S, -/G 55-94 225/35R19 K1c K2a K2b K8c T88 A04 A05 A08
e4*2007/46*0130*..; A09 A12 A14
e4*2007/46*0131*..; A21 A58 Flh
e4*2007/46*0261*..; S02
e4*2007/46*0262*..;
e50*2007/46*0052*..
Kia cee'd 66-106 225/35R19 Car K41 K46 K56 T84 T88 0A1 A01 A02
ED 77-106 215/35R19 K41 K56 T85 A04 A05 A08
e4*2001/116*0121*.; A09 A12 A14
e4*2007/46*0132*.. A21 Cpe Flh
- pro_cee'd /-SW K1c K2b S02
Kia cee'd /-SW 66-150 225/35R19 Car K1c K2c K3f K4g K5d K6h K8h 0A1 A01 A02
JD T84 T88 Y85 A04 A05 A08
e4*2007/46*0496*..; 73-99 215/35R19 K1c K2b K3f K4g K5d K6g NoD T85 A09 A12 A14
e4*2007/46*0497*.. Y85 A21 A58 VoM
S02
Kia pro_cee'd 66-150 225/35R19 K1c K2c K3f K4g K5d K6h K8h T84 0A1 A01 A02
JD T88 A04 A05 A08
e4*2007/46*0496*.. 73-99 215/35R19 K1c K2b K3f K4g K5d K6g NoD T85 A09 A12 A14
A21 A58 VoM
Y84 S02
Mazda 3 62-110 215/35R19 K1c K2b K42 K46 T85 0A1 A01 A02
BK 62-191 225/35R19 K1c K2b K41 K42 K44 K45 K46 T84 A04 A05 A08
e1*2001/116*0234*.. T88 A09 A12 A14
A21 B02 Flh
Lim S02
Mazda 3 74-121 225/35R19 K1a K1b K2b K4h K6r T84 T88 0A1 A01 A02
BL 74-121 225/40R19 G01 K1a K1b K2b K4h K6r A04 A05 A08
e11*2001/116* 74-121 235/35R19 K1c K2b K4h K6r A09 A12 A14
0262*10-.. 74-121 245/35R19 K1c K2c K4g K6g K6r A21 A58 Flh
ab Modell 2013 S03
(FIN: -JMZBM...)
Mazda 3 77-111 215/35R19 K6f K6k T85 0A1 A01 A02
BL 77-111,191 225/35R19 K2b K6f K6l K8c T84 T88 A04 A05 A08
e11*2001/116* 77-191 235/35R19 G01 K2b K6f K6l K8c T87 T91 A09 A12 A14
0262*00-09 A21 Flh K1c
(FIN: -JMZBL...) Sth S02
Mazda 6 122,191 235/35R19 K1c K2c K41 K42 K44 T91 Z18 0A1 A01 A02
GG/GY; GG1/GY1 88-122 225/35R19 K1c K2c K42 T84 T88 A04 A05 A08
e1*98/14*0188*..; 88-122 235/35R19 G01 K1c K2c K41 K42 K44 T91 A09 A12 A14
e11*2001/116*0203*. A21 Car Flh
K56 Lim S02
Mazda 6 88-125 225/35R19 K1c K2b K42 NoD T84 T88 0A1 A01 A02
GH 88-136 225/40R19 K1c K2b K41 K42 T89 T93 A04 A05 A08
e1*2001/116* 88-136 235/35R19 K1c K2c K41 K42 K45 K56 T87 T91 A09 A12 A14
0448*00-13 A21 A58 Car
Flh Lim S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 6 107-141 225/40R19 0A1 A02 A04
GJ, GH 107-141 225/45R19 A05 A08 A09
e1*2007/46*1001*.. 107-141 235/40R19 A12 A14 A21
e1*2001/116* 107-141 245/40R19 A01 K6e A58 Car Lim
0448*14-.. V19 S03
- ab Modell 2013
Mazda CX-5 110-129 225/55R19 0A1 A02 A04
KE, GH 110-129 235/50R19 A01 K1c A05 A08 A09
e13*2007/46*1247*..; 110-129 235/55R19 A01 G01 K1c A12 A14 A21
e1*2001/116* 110-129 245/45R19 S03
0448*14-.. 110-129 245/50R19 A01 K1c K2c
110-129 255/45R19 A01 K1c
110-129 255/50R19 A01 G01 K1c K2c K6v
Mazda CX-7 120-191 235/55R19 K1c K2b 0A1 A01 A02
ER, ERE 120-191 255/50R19 K1c K2a K2b K42 A04 A05 A08
e11*2001/116*0308*. A09 A12 A14
e13*2007/46*1109*.. A21 A57 S02
Mazda MX-5 93, 118 215/35R19 G73 K1c K2c K42 0A1 A01 A02
NC1, NC1E A04 A05 A08
e11*2001/116*0202*. A09 A12 A14
e1*2001/116*0371*.. A21 S02
Mazda RX8 141-170 225/40R19 0A1 A02 A04
SE 141-170 235/35R19 A05 A08 A09
e11*2001/116*0199*. 141-170 245/35R19 A12 A14 A21
S02
Mazda Tribute 91,110 245/45R19 K1c K2b X67 0A1 A01 A02
EP, -/R, EP2, -/R 91,110 255/40R19 K1c K2c R70 X67 A04 A05 A08
e4*98/14* 91,110 255/45R19 K1c K2c A09 A12 A14
0044, 0052*.., A21 B02 KOV
e13*2001/116* S02
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Mazda Tribute 91-149 245/45R19 X67 0A1 A02 A04
EP, -/R, EP2, -/R 91-149 255/40R19 R70 X67 A05 A08 A09
e4*98/14* 91-149 255/45R19 A12 A14 A21
0044, 0052*.., B02 KMV S02
e13*2001/116*
0090, 0092*..
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX 85,86,110 225/45R19 K1b K2b 0A1 A01 A02
GA0 85,86,110 235/40R19 K1c K2b A04 A05 A08
e1*2007/46*0368*.. 85,86,110 235/45R19 K1c K2b A09 A12 A14
85,86,110 245/40R19 K1c K2c K6a A21 A57 S02
Mitsubishi Grandis 100-121 225/40R19 A01 K1b T93 0A1 A02 A04
NA0W 100-121 235/35R19 A01 K1c K2b K42 T91 A05 A08 A09
e1*2001/116*0269*.. A12 A14 A21
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Lancer 80-177 225/35R19 K1c K42 T84 T88 0A1 A01 A02
CY0 80-177 235/35R19 K1c K2a K2b K42 T87 T91 A04 A05 A08
e1*2001/116*0441*.. A09 A12 A14
- Limousine A21 A57 Flh
- Sportback Lim S02
Mitsubishi Outlander I 100-148 225/40R19 T89 0A1 A02 A04
CUOW A05 A08 A09
e1*2001/116*0227*.. A12 A14 A21
S02
Mitsubishi Outlander II 103-130 225/45R19 T96 0A1 A02 A04
CW0, CWB 103-130 235/45R19 T95 T99 A05 A08 A09
e1*2001/116* 103-130 245/45R19 A12 A14 A21
0406*00-14; S02
0482*00-09
Mitsubishi Outlander III 108, 110 225/45R19 T92 T96 0A1 A02 A04
CW0 108, 110 235/45R19 T95 A05 A08 A09
e1*2001/116* 108, 110 245/45R19 A12 A14 A21
0406*15-.. 108, 110 255/45R19 A56 S02
- ab Modelljahr 2013
Peugeot 4007 115,125 225/45R19 T96 0A1 A02 A04
V*****, V 115,125 235/45R19 T95 T99 A05 A08 A09
e2*2001/116*0357*.. 115,125 245/45R19 A12 A14 A21
S02
Peugeot 4008 84-110 225/45R19 0A1 A02 A04
B 84-110 235/45R19 A05 A08 A09
e2*2007/46*0115*.. 84-110 245/45R19 A12 A14 A21
A57 S02
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 15
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 15
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 15
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 15
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres
auszuschneiden.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG

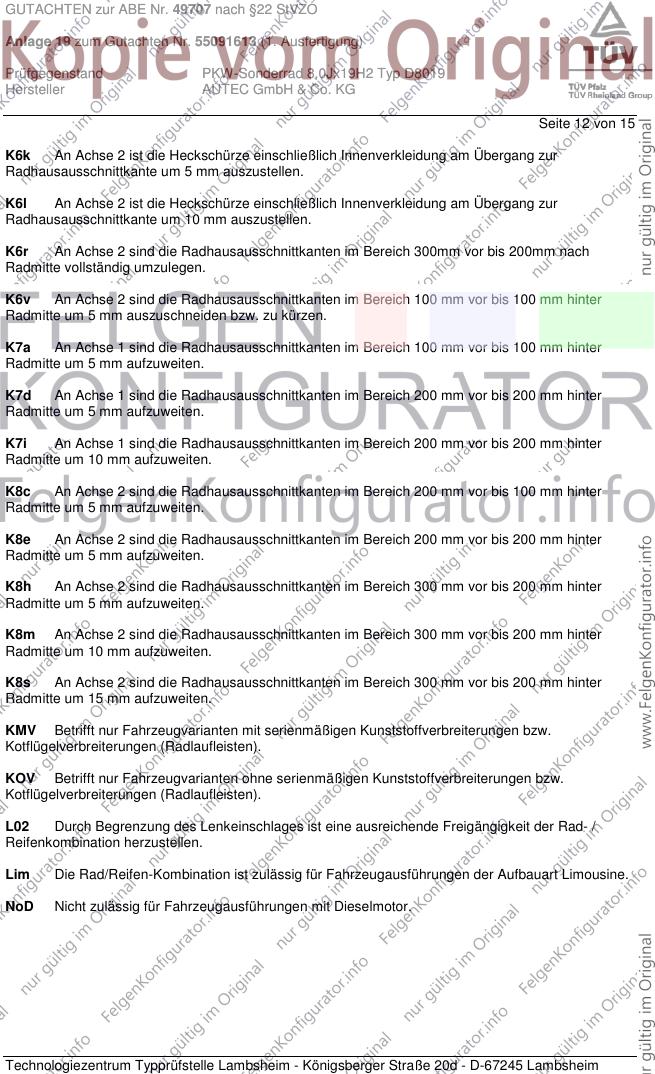

Seite 12 von 15
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG

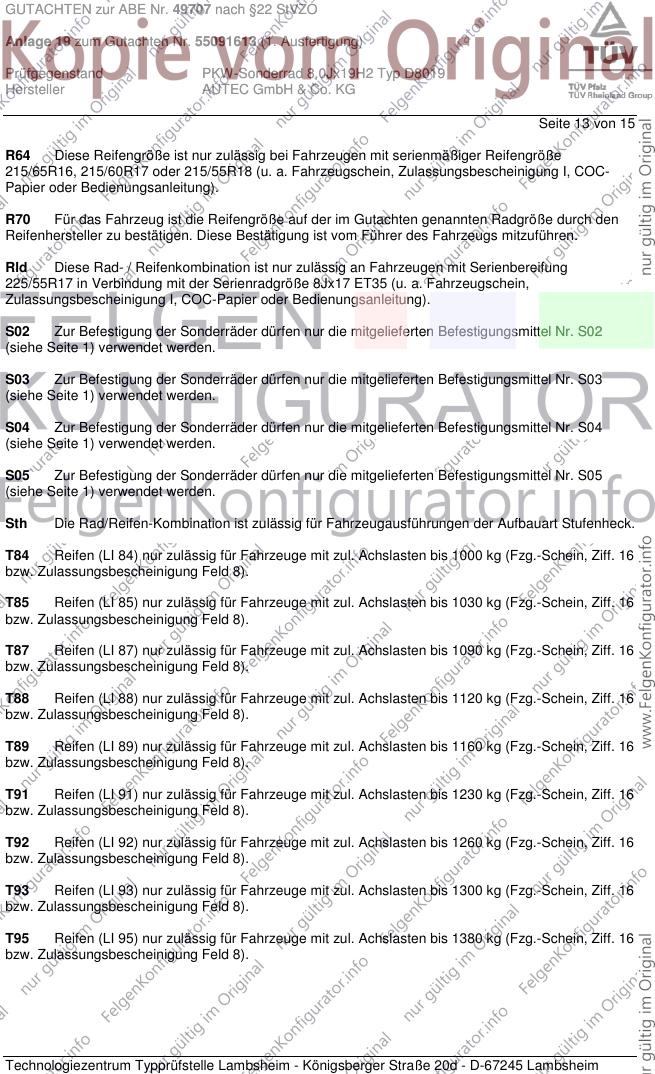

Seite 13 von 15
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 14 von 15
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/40R19 295/35R19
Nr. 20 265/50R19 295/45R19
Nr. 21 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoM Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser von max. 300 mm an Achse 1.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG

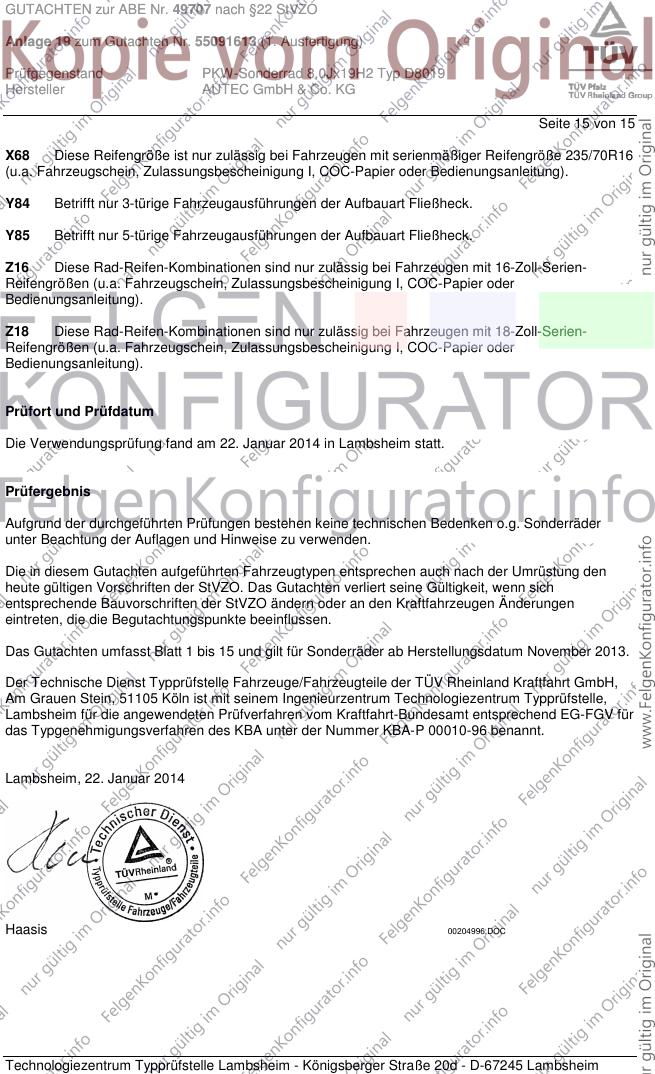

Seite 15 von 15
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türige Fahrzeugausführungen der Aufbauart Fließheck.
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. Januar 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum November 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. Januar 2014
Haasis 00204996.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
