Kraftfahrt-Bundesamt
DE-24932 Flensburg

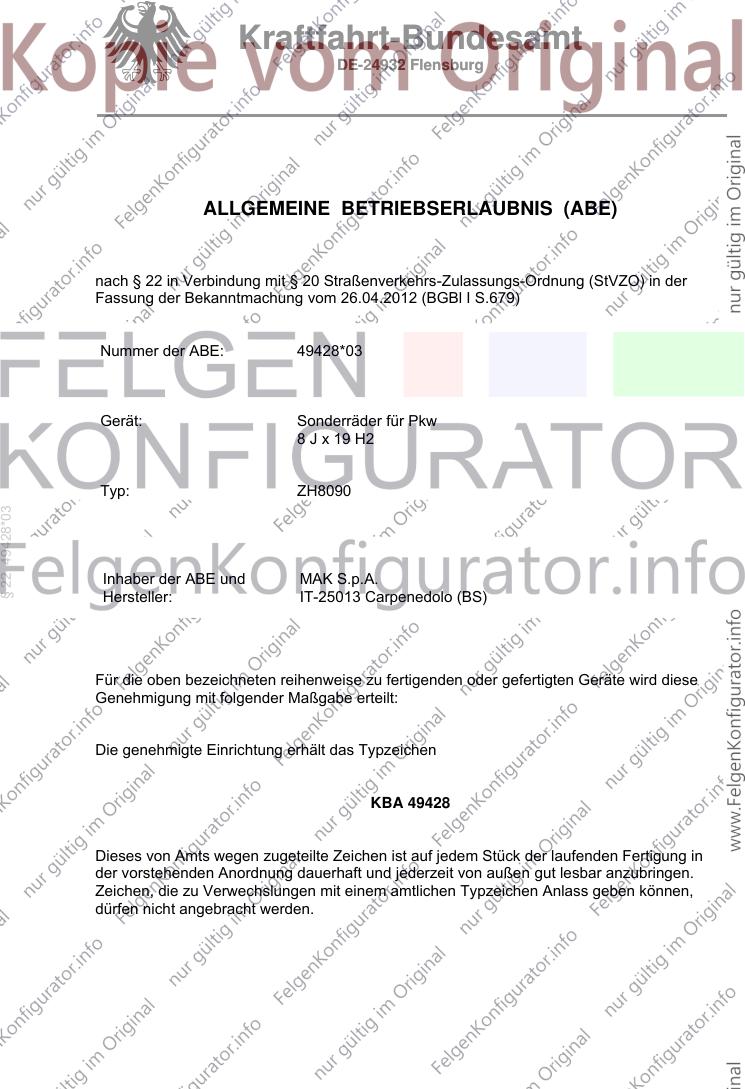

ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49428*03
Gerät: Sonderräder für Pkw
8 J x 19 H2
Typ: ZH8090
§ 22 49428*03
Inhaber der ABE und MAK S.p.A.
Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 49428
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

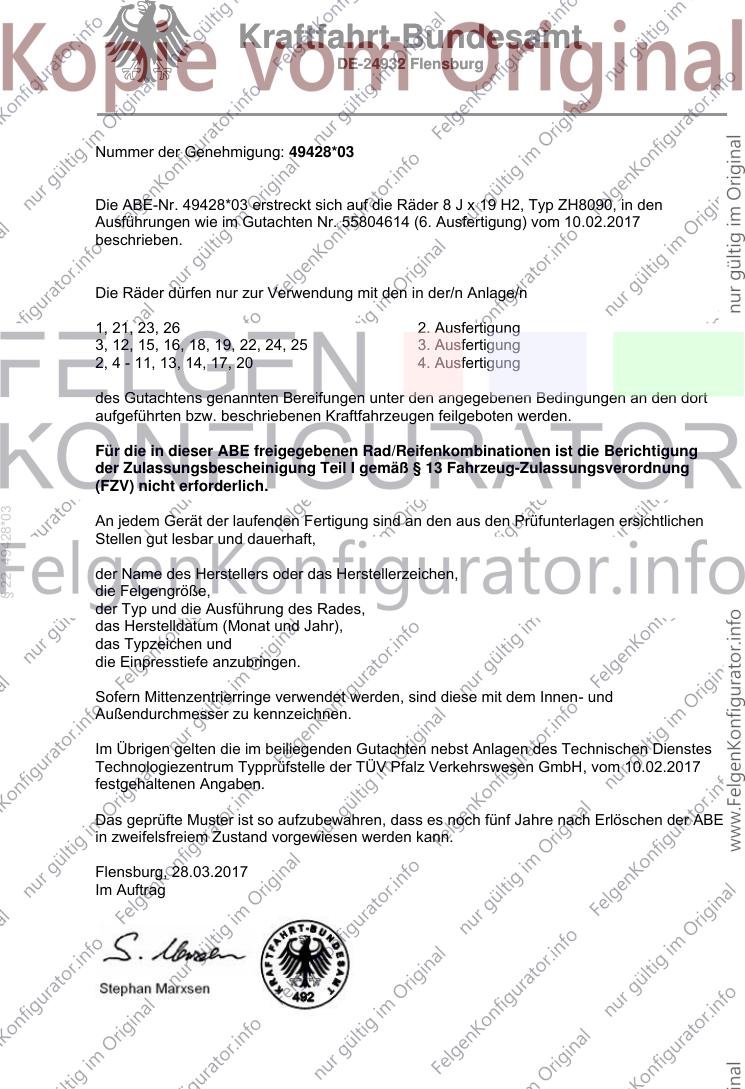

Nummer der Genehmigung: 49428*03
Die ABE-Nr. 49428*03 erstreckt sich auf die Räder 8 J x 19 H2, Typ ZH8090, in den
Ausführungen wie im Gutachten Nr. 55804614 (6. Ausfertigung) vom 10.02.2017
beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
1, 21, 23, 26 2. Ausfertigung
3, 12, 15, 16, 18, 19, 22, 24, 25 3. Ausfertigung
2, 4 - 11, 13, 14, 17, 20 4. Ausfertigung
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
§ 22 49428*03
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH, vom 10.02.2017
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 28.03.2017
Im Auftrag

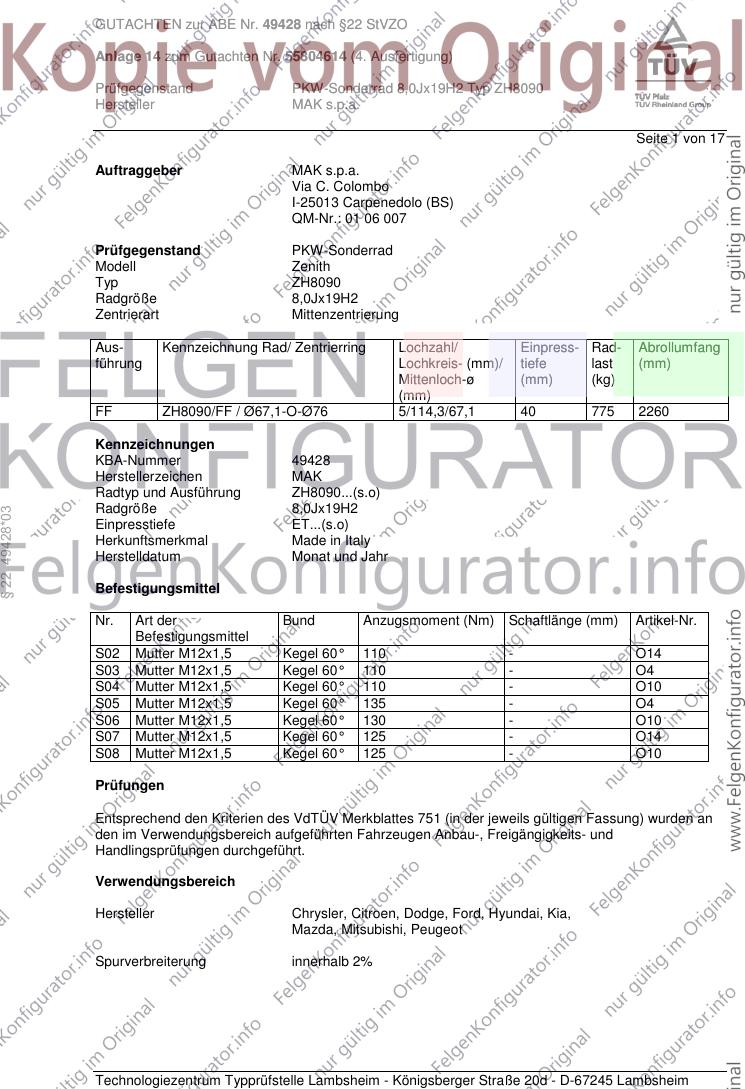

GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 1 von 17
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell Zenith
Typ ZH8090
Radgröße 8,0Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
FF ZH8090/FF / Ø67,1-O-Ø76 5/114,3/67,1 40 775 2260
Kennzeichnungen
KBA-Nummer 49428
Herstellerzeichen MAK
Radtyp und Ausführung ZH8090...(s.o)
Radgröße 8,0Jx19H2
§ 22 49428*03
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Mutter M12x1,5 Kegel 60° 110 - O14
S03 Mutter M12x1,5 Kegel 60° 110 - O4
S04 Mutter M12x1,5 Kegel 60° 110 - O10
S05 Mutter M12x1,5 Kegel 60° 135 - O4
S06 Mutter M12x1,5 Kegel 60° 130 - O10
S07 Mutter M12x1,5 Kegel 60° 125 - O14
S08 Mutter M12x1,5 Kegel 60° 125 - O10
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chrysler, Citroen, Dodge, Ford, Hyundai, Kia,
Mazda, Mitsubishi, Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 2 von 17

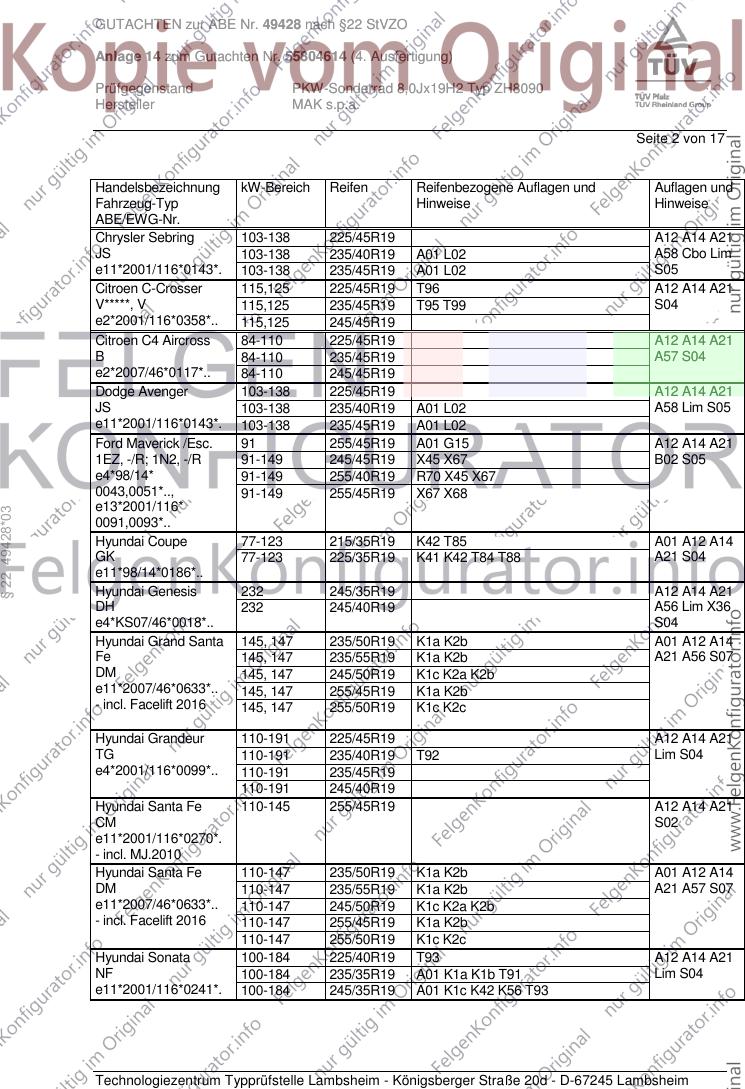

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chrysler Sebring 103-138 225/45R19 A12 A14 A21
JS 103-138 235/40R19 A01 L02 A58 Cbo Lim
e11*2001/116*0143*. 103-138 235/45R19 A01 L02 S05
Citroen C-Crosser 115,125 225/45R19 T96 A12 A14 A21
V*****, V 115,125 235/45R19 T95 T99 S04
e2*2001/116*0358*.. 115,125 245/45R19
Citroen C4 Aircross 84-110 225/45R19 A12 A14 A21
B 84-110 235/45R19 A57 S04
e2*2007/46*0117*.. 84-110 245/45R19
Dodge Avenger 103-138 225/45R19 A12 A14 A21
JS 103-138 235/40R19 A01 L02 A58 Lim S05
e11*2001/116*0143*. 103-138 235/45R19 A01 L02
Ford Maverick /Esc. 91 255/45R19 A01 G15 A12 A14 A21
1EZ, -/R; 1N2, -/R 91-149 245/45R19 X45 X67 B02 S05
e4*98/14* 91-149 255/40R19 R70 X45 X67
0043,0051*.., 91-149 255/45R19 X67 X68
e13*2001/116*
§ 22 49428*03
0091,0093*..
Hyundai Coupe 77-123 215/35R19 K42 T85 A01 A12 A14
GK 77-123 225/35R19 K41 K42 T84 T88 A21 S04
e11*98/14*0186*..
Hyundai Genesis 232 245/35R19 A12 A14 A21
DH 232 245/40R19 A56 Lim X36
e4*KS07/46*0018*.. S04
Hyundai Grand Santa 145, 147 235/50R19 K1a K2b A01 A12 A14
Fe 145, 147 235/55R19 K1a K2b A21 A56 S07
DM 145, 147 245/50R19 K1c K2a K2b
e11*2007/46*0633*.. 145, 147 255/45R19 K1a K2b
- incl. Facelift 2016 145, 147 255/50R19 K1c K2c
Hyundai Grandeur 110-191 225/45R19 A12 A14 A21
TG 110-191 235/40R19 T92 Lim S04
e4*2001/116*0099*.. 110-191 235/45R19
110-191 245/40R19
Hyundai Santa Fe 110-145 255/45R19 A12 A14 A21
CM S02
e11*2001/116*0270*.
- incl. MJ.2010
Hyundai Santa Fe 110-147 235/50R19 K1a K2b A01 A12 A14
DM 110-147 235/55R19 K1a K2b A21 A57 S07
e11*2007/46*0633*.. 110-147 245/50R19 K1c K2a K2b
- incl. Facelift 2016 110-147 255/45R19 K1a K2b
110-147 255/50R19 K1c K2c
Hyundai Sonata 100-184 225/40R19 T93 A12 A14 A21
NF 100-184 235/35R19 A01 K1a K1b T91 Lim S04
e11*2001/116*0241*. 100-184 245/35R19 A01 K1c K42 K56 T93
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Tucson 82-129 225/45R19 R64 A12 A14 A21
JM 82-129 235/45R19 KMV S04
e4*2001/116*0087*.. 82-129 245/40R19
- mit Radhaus-
Verbreiterungen
Hyundai Tucson 82-129 225/45R19 A12 A14 A21
JM 82-129 235/45R19 A01 K1a K1b K2b KOV S04
e4*2001/116*0087*.. 82-129 245/40R19 A01 K1a K1b K2a K2b
- ohne Radhaus-
Verbreiterungen
Hyundai Tucson 85-136 225/45R19 K1a K2b T96 A01 A12 A14
TLE, TLE-HME 85-136 235/45R19 K1c K2b A21 A57 S04
e11*2007/46*2724*..; 85-136 245/45R19 K1c K2c
e13*2007/46*1612*.. 85-136 255/45R19 K1c K2c K5v K6w K8x
Hyundai Veloster 97,103,137 215/35R19 K1c K2b K6g K8m T85 A01 A12 A14
FS 97,103,137 245/30R19 K1c K2c K3i K3s K4t K5d K6h K7d A21 A58 Cpe
e11*2007/46* K8s V19 S04
0194*00-10
Hyundai Veloster 97,103,137 215/35R19 K1c K2b K6g K8m T85 A01 A12 A14
§ 22 49428*03
FS 97,103,137 225/35R19 K1c K2b K6g K8m A21 A58 Cpe
e11*2007/46* 97,103,137 245/30R19 K1c K2c K3i K3s K5d K6h K7d K8s V19 S04
0194*11-..
ab Facelift 2015
Hyundai i30 70-103 225/35R19 K1c K2c K5d K8h T88 A01 A12 A14
PDE 70-103 245/30R19 K2c K8m R03 T89 A21 A58 B76
e11*2007/46*3807*.. Flh V19 S08
Hyundai i30 /-cw 66-105 225/35R19 K27 K2c K41 K42 K46 T84 T88 A01 A12 A14
FD, FDH 77-105 215/35R19 K27 K2a K2b K41 T85 A21 Car Flh
e11*2001/116*0313*. K1c K56 S04
e11*2001/116*0343*.
e11*2007/46*0225*..
Hyundai i30 /-cw 66-137 225/35R19 Car Cpe Flh K1c K2c K5b K6h K8h A01 A12 A14
GDH, GDH-HME T84 T88 A21 A58 S04
e11*2007/46*0337*..; 73-100 215/35R19 Cpe Flh K1a K1b K2b K5a K6g NoD
e11*2007/46*0338*..; T85
e13*2007/46*1604*..
- incl. Facelift 2015
Hyundai i40 /-cw 85-131 225/40R19 K5d K5k K7a T93 A01 A12 A14
VF 85-131 235/35R19 K1b K2b K5d K5k T91 A21 A58 Car
e4*2007/46*0263*..; 85-131 245/35R19 K1c K2b K3s K5d K5i K5k K7i T93 Lim S04
e4*2007/46*0264*..
- incl. Facelift 2015
Hyundai ix20 57-94 215/35R19 K1c K2a K2b K8c T85 A01 A12 A14
JC, JC-HME 57-94 225/35R19 K1c K2a K2b K8c T88 A21 A58 Flh
e4*2007/46*0207*..; S04
e4*2007/46*0223*..;
e13*2007/46*1605*..
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

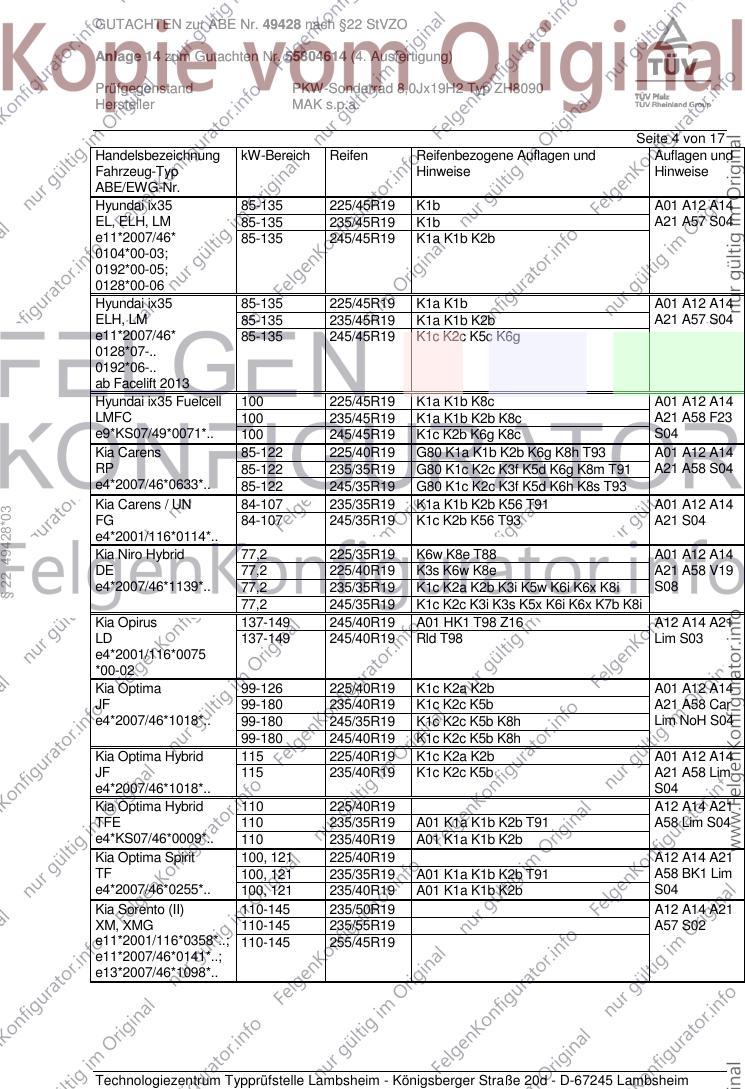

GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai ix35 85-135 225/45R19 K1b A01 A12 A14
EL, ELH, LM 85-135 235/45R19 K1b A21 A57 S04
e11*2007/46* 85-135 245/45R19 K1a K1b K2b
0104*00-03;
0192*00-05;
0128*00-06
Hyundai ix35 85-135 225/45R19 K1a K1b A01 A12 A14
ELH, LM 85-135 235/45R19 K1a K1b K2b A21 A57 S04
e11*2007/46* 85-135 245/45R19 K1c K2c K5c K6g
0128*07-..
0192*06-..
ab Facelift 2013
Hyundai ix35 Fuelcell 100 225/45R19 K1a K1b K8c A01 A12 A14
LMFC 100 235/45R19 K1a K1b K2b K8c A21 A58 F23
e9*KS07/49*0071*.. 100 245/45R19 K1c K2b K6g K8c S04
Kia Carens 85-122 225/40R19 G80 K1a K1b K2b K6g K8h T93 A01 A12 A14
RP 85-122 235/35R19 G80 K1c K2c K3f K5d K6g K8m T91 A21 A58 S04
e4*2007/46*0633*.. 85-122 245/35R19 G80 K1c K2c K3f K5d K6h K8s T93
Kia Carens / UN 84-107 235/35R19 K1a K1b K2b K56 T91 A01 A12 A14
§ 22 49428*03
FG 84-107 245/35R19 K1c K2b K56 T93 A21 S04
e4*2001/116*0114*..
Kia Niro Hybrid 77,2 225/35R19 K6w K8e T88 A01 A12 A14
DE 77,2 225/40R19 K3s K6w K8e A21 A58 V19
e4*2007/46*1139*.. 77,2 235/35R19 K1c K2a K2b K3i K5w K6i K6x K8i S08
77,2 245/35R19 K1c K2c K3i K3s K5x K6i K6x K7b K8i
Kia Opirus 137-149 245/40R19 A01 HK1 T98 Z16 A12 A14 A21
LD 137-149 245/40R19 Rld T98 Lim S03
e4*2001/116*0075
*00-02
Kia Optima 99-126 225/40R19 K1c K2a K2b A01 A12 A14
JF 99-180 235/40R19 K1c K2c K5b A21 A58 Car
e4*2007/46*1018*.. 99-180 245/35R19 K1c K2c K5b K8h Lim NoH S04
99-180 245/40R19 K1c K2c K5b K8h
Kia Optima Hybrid 115 225/40R19 K1c K2a K2b A01 A12 A14
JF 115 235/40R19 K1c K2c K5b A21 A58 Lim
e4*2007/46*1018*.. S04
Kia Optima Hybrid 110 225/40R19 A12 A14 A21
TFE 110 235/35R19 A01 K1a K1b K2b T91 A58 Lim S04
e4*KS07/46*0009*.. 110 235/40R19 A01 K1a K1b K2b
Kia Optima Spirit 100, 121 225/40R19 A12 A14 A21
TF 100, 121 235/35R19 A01 K1a K1b K2b T91 A58 BK1 Lim
e4*2007/46*0255*.. 100, 121 235/40R19 A01 K1a K1b K2b S04
Kia Sorento (II) 110-145 235/50R19 A12 A14 A21
XM, XMG 110-145 235/55R19 A57 S02
e11*2001/116*0358*..; 110-145 255/45R19
e11*2007/46*0141*..;
e13*2007/46*1098*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sorento (III) 110-145 235/50R19 K1a K2b A01 A12 A14
XM FL 110-145 235/55R19 K1a K2b A21 S02
e11*2007/46*0634*.. 110-145 245/50R19 K1c K2b
110-145 255/45R19 K1a K2b
110-145 255/50R19 K1c K2b
Kia Sorento (IV) 136-147 235/50R19 K2b A01 A12 A14
UM 136-147 235/55R19 K2b A21 A57 S02
e4*2007/46*0894*.. 136-147 245/50R19 K1c K2a K2b
136-147 255/45R19 K2b
Kia Soul 85-103 225/35R19 K1c K2b K5b K6h K7a K8e T88 A01 A12 A14
AM 85-103 225/40R19 G73 K1c K2b K5b K6h K7i K8e A21 A58 S04
e4*2001/116*0139*..;
e4*2007/46*0133*..
Kia Soul 91-113 225/40R19 G16 K2b K6w K8e R37 A01 A12 A14
PS 91-113 235/35R19 K2b K5b K5w K6w K8e R37 A21 A58 KMV
e4*2007/46*0825*.. 91-150 235/40R19 G16 K2b K5b K5w K6w K8e S08
- mit Radhaus- 91-150 245/35R19 K1a K1b K2b K3a K5b K5w K6x K8m
Verbreiterungen
Kia Soul 91-113 225/40R19 G16 K1c K2c K8e R37 A01 A12 A14
§ 22 49428*03
PS 91-113 235/35R19 K1c K2c K5b K8e R37 A21 A58 KOV
e4*2007/46*0825*.. 91-150 235/40R19 G16 K1c K2c K5b K8e S08
- ohne Radhaus-
Verbreiterungen
Kia Sportage 85-136 225/45R19 T96 A12 A14 A21
QLE 85-136 235/45R19 A01 K1b K2b A57 S04
e11*2007/46*3144*.. 85-136 245/45R19 A01 K1a K1b K2a K2b
85-136 255/45R19 A01 K1c K2c
Kia Sportage 85-135 225/45R19 A12 A14 A21
SLS, SL 85-135 235/45R19 A57 S04
e11*2007/46* 85-135 245/45R19
0136*00-09;
0166*00-05
Kia Sportage 85-135 225/45R19 A12 A14 A21
SLS, SL 85-135 235/45R19 A57 S04
e11*2007/46* 85-135 245/45R19
0136*10-.., 0166*06-..
ab Facelift 2014
Kia Sportage /KM 82-129 225/45R19 R64 A12 A14 A21
JE, JES 82-129 235/45R19 KMV S04
e4*2001/116*0089*.., 82-129 245/40R19
e4*2001/116*0120*..
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM 82-129 225/45R19 A12 A14 A21
JE, JES 82-129 235/45R19 KOV S04
e4*2001/116*0089*.., 82-129 245/40R19 A01 K1c K2b
e4*2001/116*0120*..
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

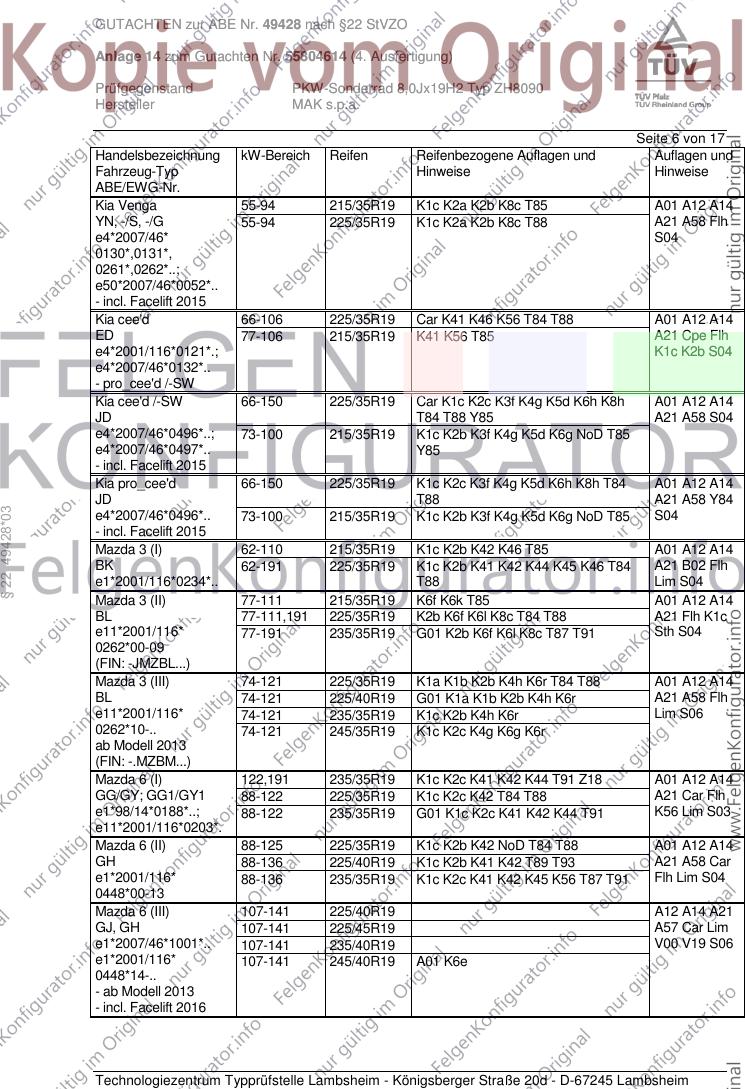

GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Venga 55-94 215/35R19 K1c K2a K2b K8c T85 A01 A12 A14
YN, -/S, -/G 55-94 225/35R19 K1c K2a K2b K8c T88 A21 A58 Flh
e4*2007/46* S04
0130*,0131*,
0261*,0262*..;
e50*2007/46*0052*..
- incl. Facelift 2015
Kia cee'd 66-106 225/35R19 Car K41 K46 K56 T84 T88 A01 A12 A14
ED 77-106 215/35R19 K41 K56 T85 A21 Cpe Flh
e4*2001/116*0121*.; K1c K2b S04
e4*2007/46*0132*..
- pro_cee'd /-SW
Kia cee'd /-SW 66-150 225/35R19 Car K1c K2c K3f K4g K5d K6h K8h A01 A12 A14
JD T84 T88 Y85 A21 A58 S04
e4*2007/46*0496*..; 73-100 215/35R19 K1c K2b K3f K4g K5d K6g NoD T85
e4*2007/46*0497*.. Y85
- incl. Facelift 2015
Kia pro_cee'd 66-150 225/35R19 K1c K2c K3f K4g K5d K6h K8h T84 A01 A12 A14
JD T88 A21 A58 Y84
§ 22 49428*03
e4*2007/46*0496*.. 73-100 215/35R19 K1c K2b K3f K4g K5d K6g NoD T85 S04
- incl. Facelift 2015
Mazda 3 (I) 62-110 215/35R19 K1c K2b K42 K46 T85 A01 A12 A14
BK 62-191 225/35R19 K1c K2b K41 K42 K44 K45 K46 T84 A21 B02 Flh
e1*2001/116*0234*.. T88 Lim S04
Mazda 3 (II) 77-111 215/35R19 K6f K6k T85 A01 A12 A14
BL 77-111,191 225/35R19 K2b K6f K6l K8c T84 T88 A21 Flh K1c
e11*2001/116* 77-191 235/35R19 G01 K2b K6f K6l K8c T87 T91 Sth S04
0262*00-09
(FIN: -JMZBL...)
Mazda 3 (III) 74-121 225/35R19 K1a K1b K2b K4h K6r T84 T88 A01 A12 A14
BL 74-121 225/40R19 G01 K1a K1b K2b K4h K6r A21 A58 Flh
e11*2001/116* 74-121 235/35R19 K1c K2b K4h K6r Lim S06
0262*10-.. 74-121 245/35R19 K1c K2c K4g K6g K6r
ab Modell 2013
(FIN: -.MZBM...)
Mazda 6 (I) 122,191 235/35R19 K1c K2c K41 K42 K44 T91 Z18 A01 A12 A14
GG/GY; GG1/GY1 88-122 225/35R19 K1c K2c K42 T84 T88 A21 Car Flh
e1*98/14*0188*..; 88-122 235/35R19 G01 K1c K2c K41 K42 K44 T91 K56 Lim S03
e11*2001/116*0203*.
Mazda 6 (II) 88-125 225/35R19 K1c K2b K42 NoD T84 T88 A01 A12 A14
GH 88-136 225/40R19 K1c K2b K41 K42 T89 T93 A21 A58 Car
e1*2001/116* 88-136 235/35R19 K1c K2c K41 K42 K45 K56 T87 T91 Flh Lim S04
0448*00-13
Mazda 6 (III) 107-141 225/40R19 A12 A14 A21
GJ, GH 107-141 225/45R19 A57 Car Lim
e1*2007/46*1001*.. 107-141 235/40R19 V00 V19 S06
e1*2001/116* 107-141 245/40R19 A01 K6e
0448*14-..
- ab Modell 2013
- incl. Facelift 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

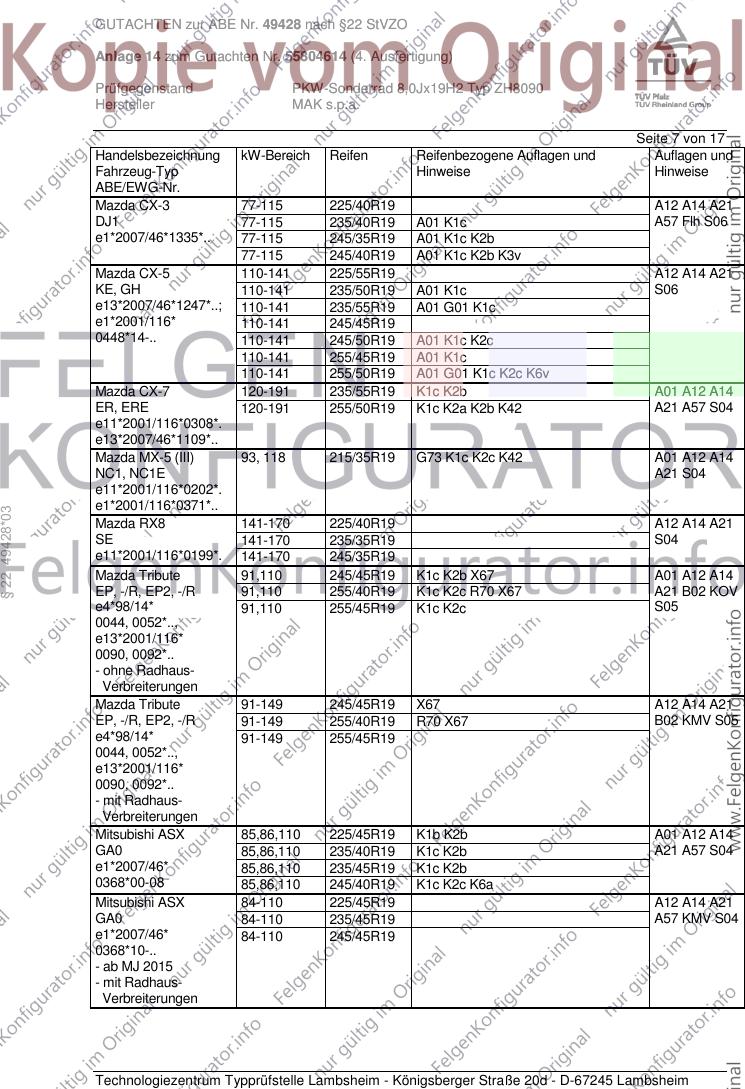

Mazda CX-3 77-115 225/40R19 A12 A14 A21
DJ1 77-115 235/40R19 A01 K1c A57 Flh S06
e1*2007/46*1335*.. 77-115 245/35R19 A01 K1c K2b
77-115 245/40R19 A01 K1c K2b K3v
Mazda CX-5 110-141 225/55R19 A12 A14 A21
KE, GH 110-141 235/50R19 A01 K1c S06
e13*2007/46*1247*..; 110-141 235/55R19 A01 G01 K1c
e1*2001/116* 110-141 245/45R19
0448*14-.. 110-141 245/50R19 A01 K1c K2c
110-141 255/45R19 A01 K1c
110-141 255/50R19 A01 G01 K1c K2c K6v
Mazda CX-7 120-191 235/55R19 K1c K2b A01 A12 A14
ER, ERE 120-191 255/50R19 K1c K2a K2b K42 A21 A57 S04
e11*2001/116*0308*.
e13*2007/46*1109*..
Mazda MX-5 (III) 93, 118 215/35R19 G73 K1c K2c K42 A01 A12 A14
NC1, NC1E A21 S04
e11*2001/116*0202*.
e1*2001/116*0371*..
§ 22 49428*03
Mazda RX8 141-170 225/40R19 A12 A14 A21
SE 141-170 235/35R19 S04
e11*2001/116*0199*. 141-170 245/35R19
Mazda Tribute 91,110 245/45R19 K1c K2b X67 A01 A12 A14
EP, -/R, EP2, -/R 91,110 255/40R19 K1c K2c R70 X67 A21 B02 KOV
e4*98/14* 91,110 255/45R19 K1c K2c S05
0044, 0052*..,
e13*2001/116*
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Mazda Tribute 91-149 245/45R19 X67 A12 A14 A21
EP, -/R, EP2, -/R 91-149 255/40R19 R70 X67 B02 KMV S05
e4*98/14* 91-149 255/45R19
0044, 0052*..,
e13*2001/116*
0090, 0092*..
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX 85,86,110 225/45R19 K1b K2b A01 A12 A14
GA0 85,86,110 235/40R19 K1c K2b A21 A57 S04
e1*2007/46* 85,86,110 235/45R19 K1c K2b
0368*00-08 85,86,110 245/40R19 K1c K2c K6a
Mitsubishi ASX 84-110 225/45R19 A12 A14 A21
GA0 84-110 235/45R19 A57 KMV S04
e1*2007/46* 84-110 245/45R19
0368*10-..
- ab MJ 2015
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

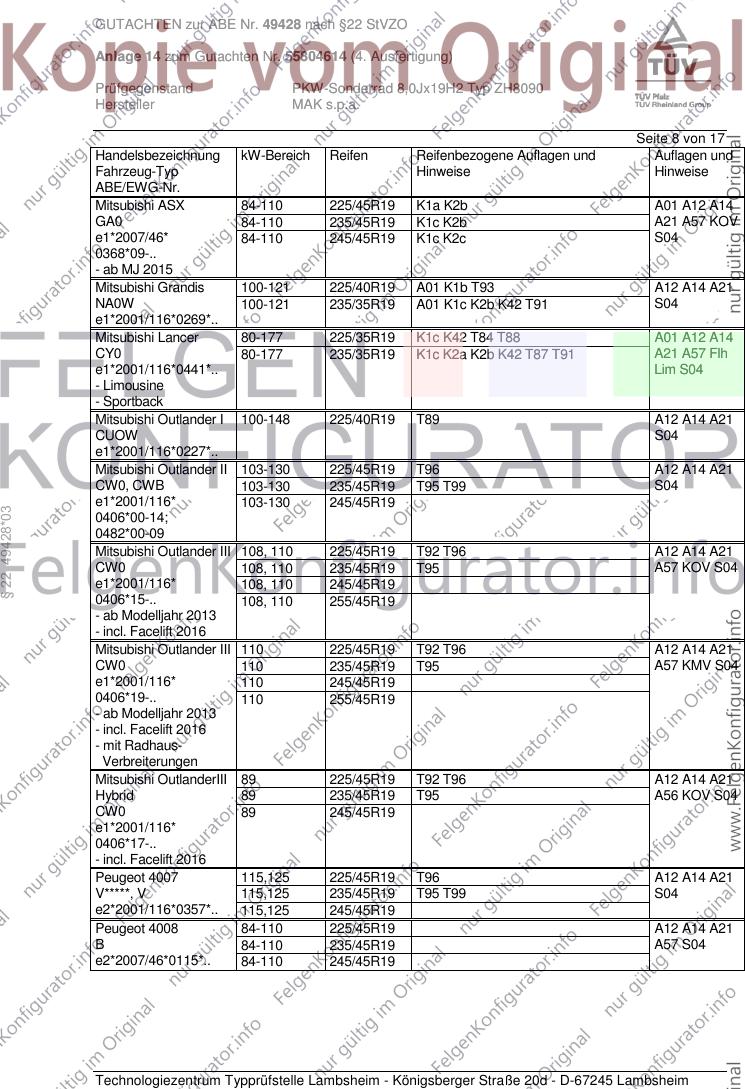

GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi ASX 84-110 225/45R19 K1a K2b A01 A12 A14
GA0 84-110 235/45R19 K1c K2b A21 A57 KOV
e1*2007/46* 84-110 245/45R19 K1c K2c S04
0368*09-..
- ab MJ 2015
Mitsubishi Grandis 100-121 225/40R19 A01 K1b T93 A12 A14 A21
NA0W 100-121 235/35R19 A01 K1c K2b K42 T91 S04
e1*2001/116*0269*..
Mitsubishi Lancer 80-177 225/35R19 K1c K42 T84 T88 A01 A12 A14
CY0 80-177 235/35R19 K1c K2a K2b K42 T87 T91 A21 A57 Flh
e1*2001/116*0441*.. Lim S04
- Limousine
- Sportback
Mitsubishi Outlander I 100-148 225/40R19 T89 A12 A14 A21
CUOW S04
e1*2001/116*0227*..
Mitsubishi Outlander II 103-130 225/45R19 T96 A12 A14 A21
CW0, CWB 103-130 235/45R19 T95 T99 S04
e1*2001/116* 103-130 245/45R19
§ 22 49428*03
0406*00-14;
0482*00-09
Mitsubishi Outlander III 108, 110 225/45R19 T92 T96 A12 A14 A21
CW0 108, 110 235/45R19 T95 A57 KOV S04
e1*2001/116* 108, 110 245/45R19
0406*15-.. 108, 110 255/45R19
- ab Modelljahr 2013
- incl. Facelift 2016
Mitsubishi Outlander III 110 225/45R19 T92 T96 A12 A14 A21
CW0 110 235/45R19 T95 A57 KMV S04
e1*2001/116* 110 245/45R19
0406*19-.. 110 255/45R19
- ab Modelljahr 2013
- incl. Facelift 2016
- mit Radhaus-
Verbreiterungen
Mitsubishi OutlanderIII 89 225/45R19 T92 T96 A12 A14 A21
Hybrid 89 235/45R19 T95 A56 KOV S04
CW0 89 245/45R19
e1*2001/116*
0406*17-..
- incl. Facelift 2016
Peugeot 4007 115,125 225/45R19 T96 A12 A14 A21
V*****, V 115,125 235/45R19 T95 T99 S04
e2*2001/116*0357*.. 115,125 245/45R19
Peugeot 4008 84-110 225/45R19 A12 A14 A21
B 84-110 235/45R19 A57 S04
e2*2007/46*0115*.. 84-110 245/45R19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 9 von 17

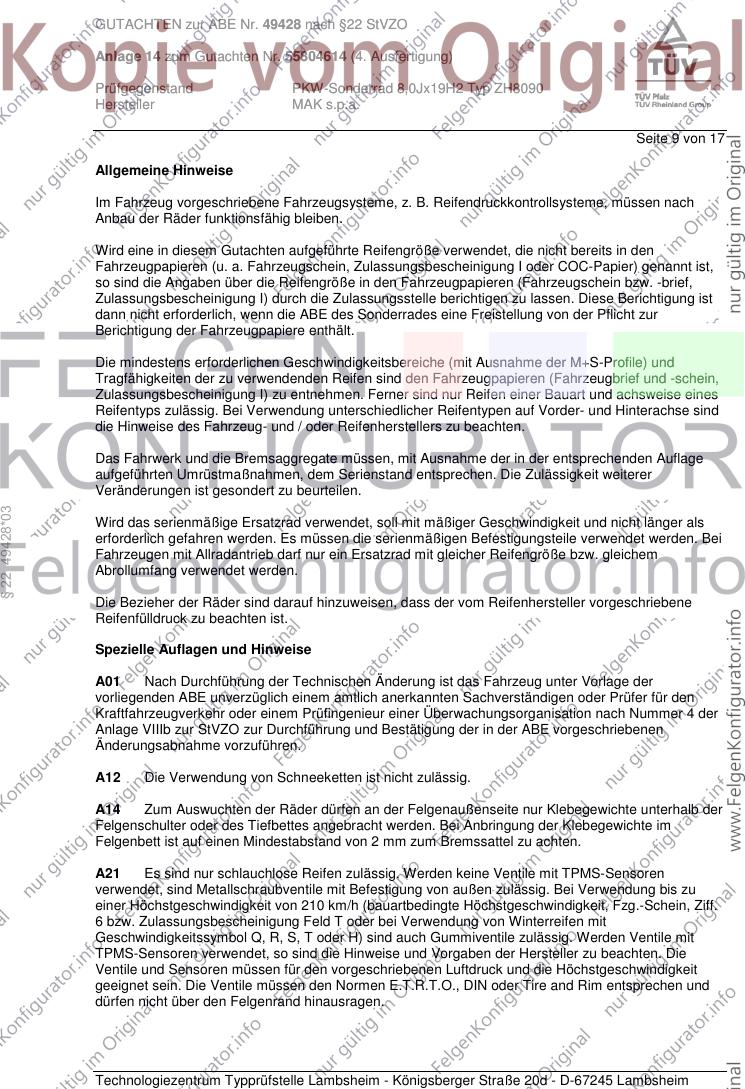

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
§ 22 49428*03
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 10 von 17
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B76 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 304 mm
an Achse 1.
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
§ 22 49428*03
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

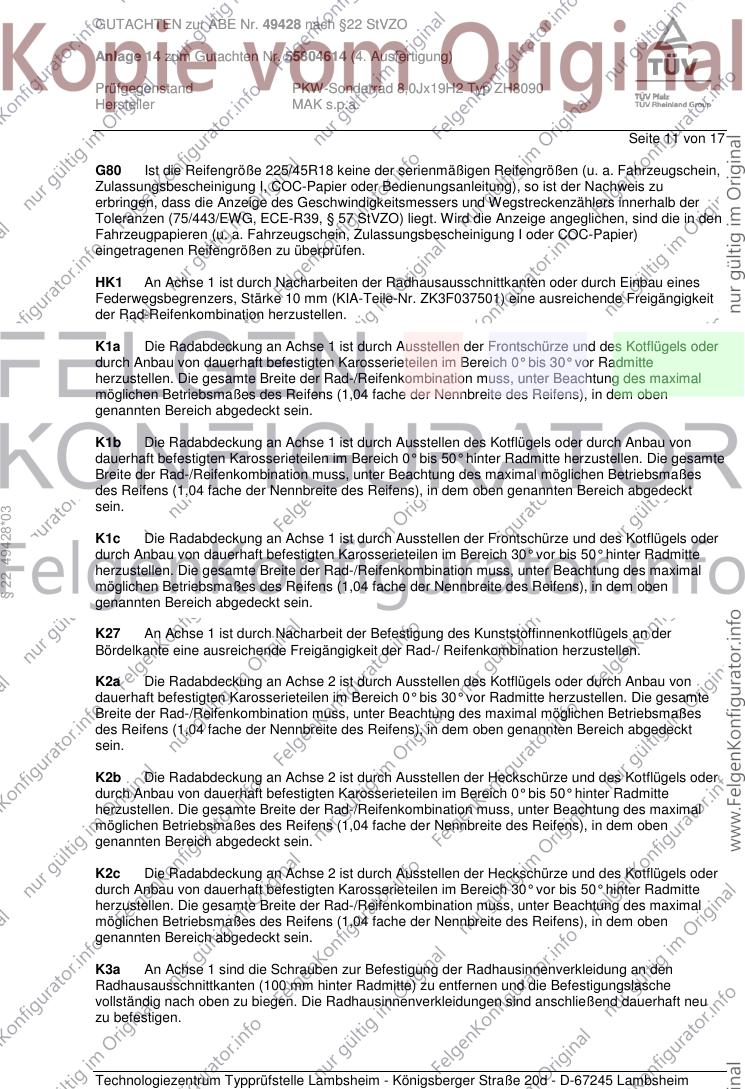

GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 11 von 17
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
§ 22 49428*03
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

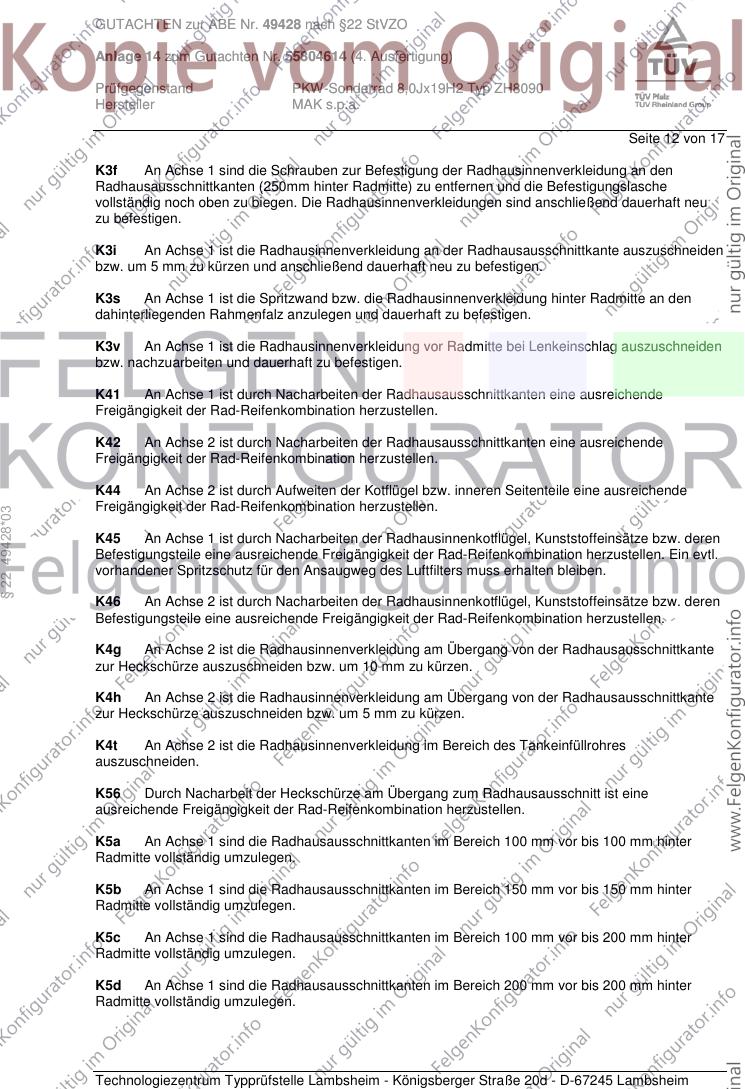

GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 12 von 17
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden
bzw. nachzuarbeiten und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
§ 22 49428*03
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres
auszuschneiden.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

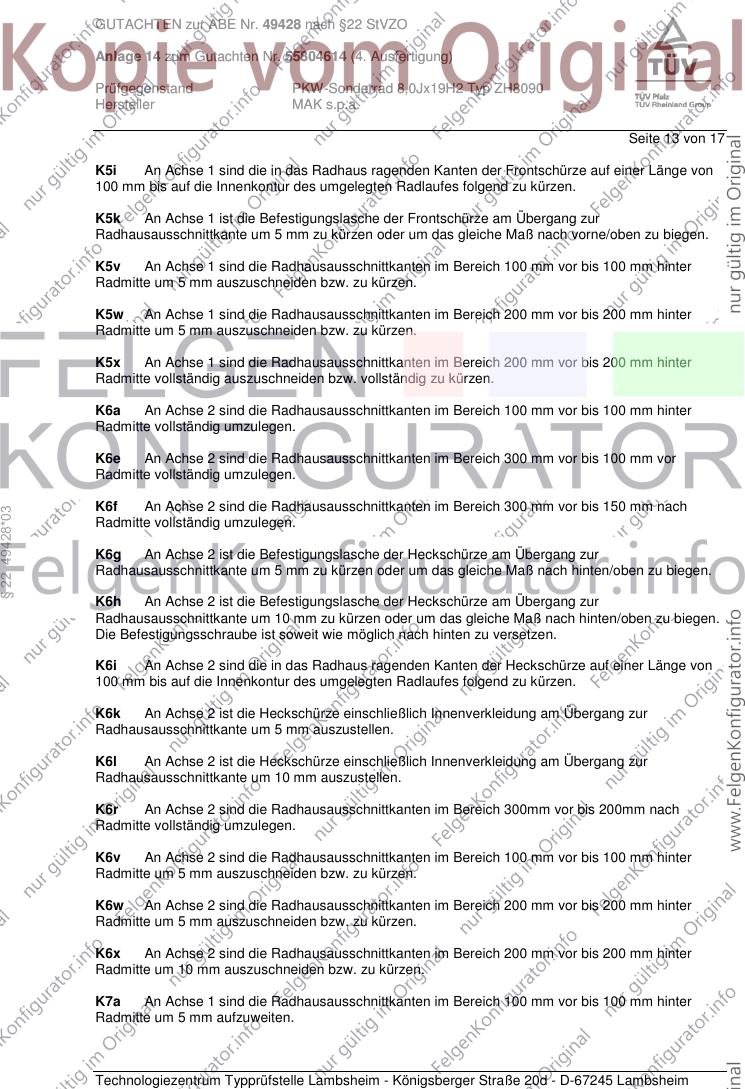

GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 13 von 17
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
§ 22 49428*03
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 14 von 17
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte um 5 mm aufzuweiten.

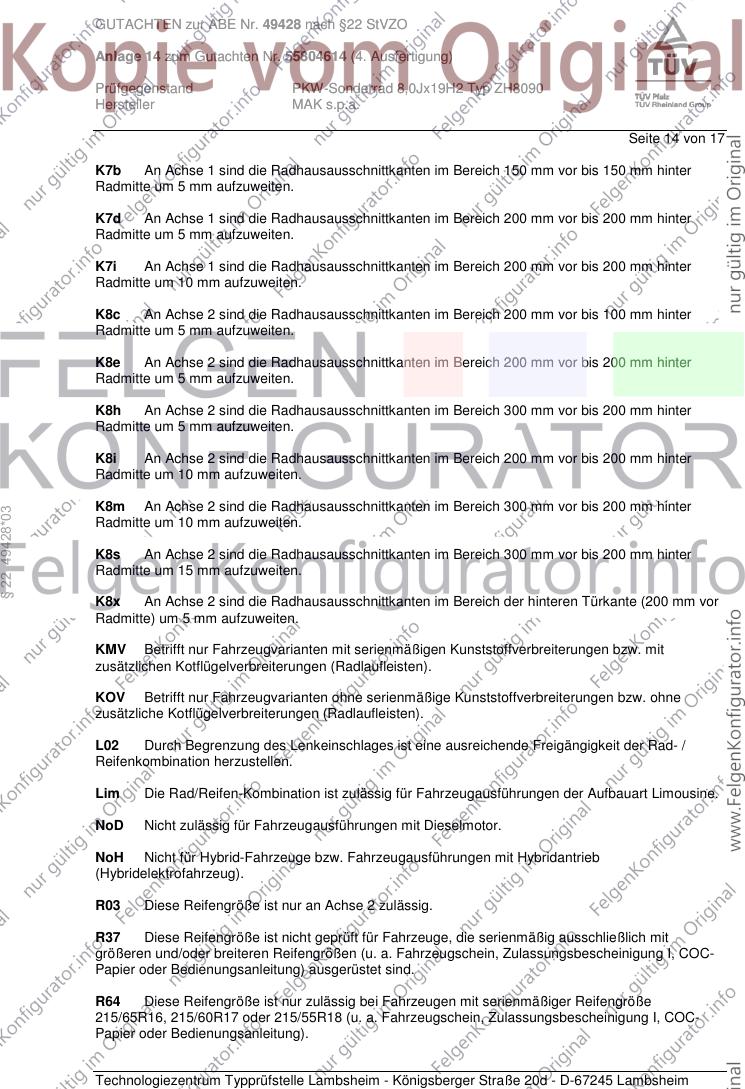

K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
§ 22 49428*03
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 15 von 17

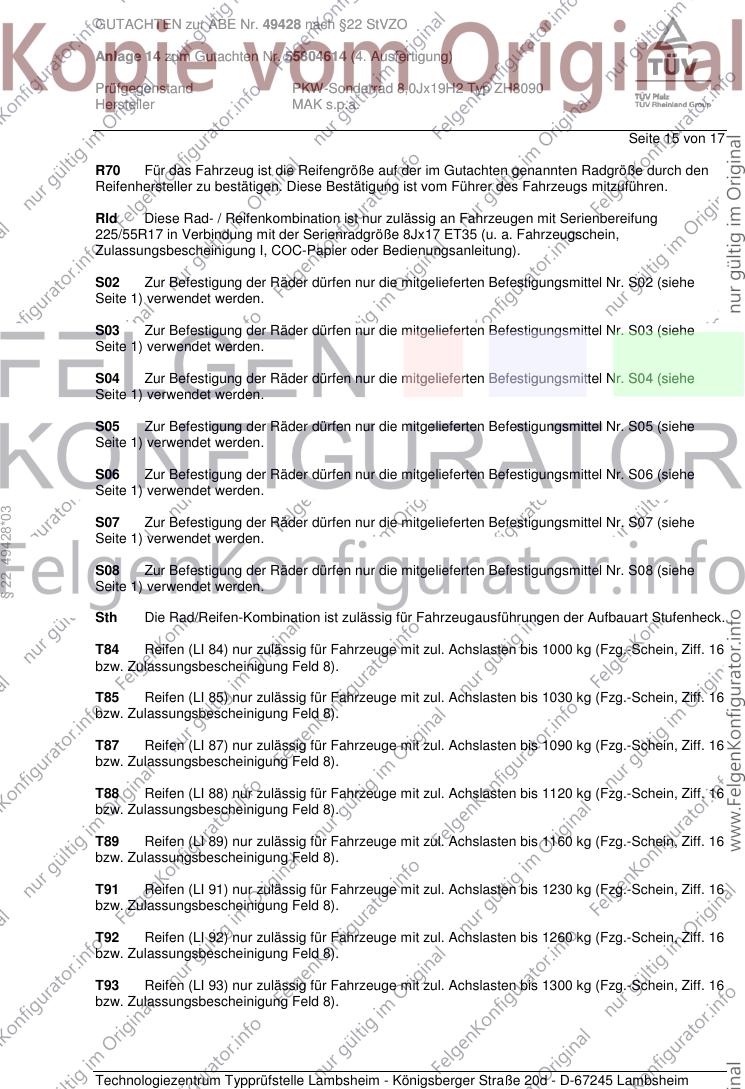

R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
§ 22 49428*03
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 16 von 17

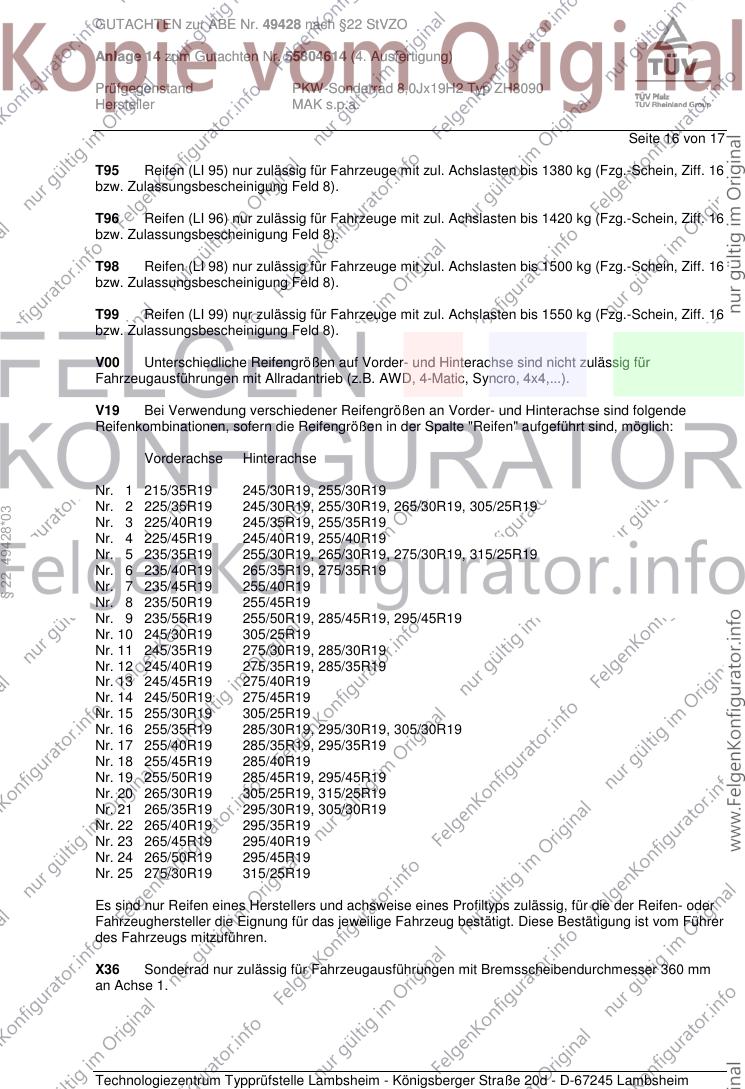

T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
§ 22 49428*03
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/45R19 295/40R19
Nr. 24 265/50R19 295/45R19
Nr. 25 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 17 von 17
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
§ 22 49428*03
Bedienungsanleitung).

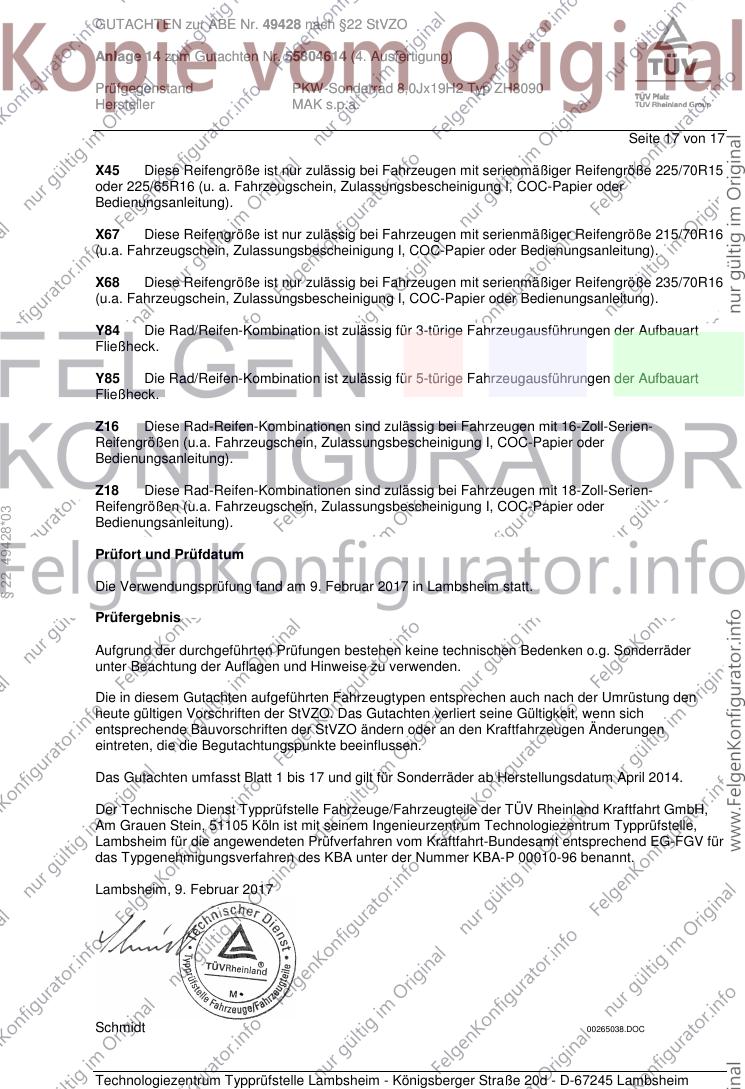

Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. Februar 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum April 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. Februar 2017
Schmidt 00265038.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
