GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 29 zum Prüfbericht Nr. 55038916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 1 von 24
Auftraggeber ProLine Wheels-TEC GmbH
Rheinkaistraße 24
68159 Mannheim
QM Nr. 49 02 0031602
Prüfgegenstand PKW-Sonderrad
Typ VX100PXV 7017
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W4 VX100PXV 7017 W4 / 74,1 / 67,1 5/114,3/67,1 40 675 2010
Kennzeichnungen
KBA-Nummer 50280
Herstellerzeichen ProLine
Radtyp und Ausführung VX100PXV 7017 (s.o.)
Radgröße 7Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 120 -
S03 Mutter M12x1,5 Kegel 60° 140 -
S04 Mutter M12x1,5 Kegel 60° 130 -
S05 Mutter M12x1,5 Kegel 60° 135 -
S06 Mutter M12x1,5 Kegel 60° 125 -
S07 Mutter M12x1,5 (mit Schaft) Kegel 60° 125 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 29 zum Prüfbericht Nr. 55038916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 2 von 24
Verwendungsbereich
Hersteller Chrysler
Citroen
Dodge
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chrysler Sebring 103-138 215/60R17 A12 A14 A21
JS 103-138 225/55R17 A58 Cbo Lim
e11*2001/116*0143*. S05
Jeep Compass 100-125 215/60R17 A12 A14 A21
PK 100-125 225/55R17 A57 S05
e11*2001/116*
0142*00-12
Jeep Compass 100-125 215/60R17 A12 A14 A21
PK A57 S05
e11*2001/116*
0142*13-..
ab Modell 2011
Jeep Patriot 100-125 215/60R17 A12 A14 A21
PK 100-125 225/55R17 A56 S05
e11*2001/116*0142*.
Citroen C4 Aircross 84-110 215/60R17 A90 A14 A21 A57
B 84-110 215/65R17 A12 S01
e2*2007/46*0117*.. 84-110 225/60R17 A12
84-110 235/55R17 A12
84-110 245/55R17 A12
Dodge Avenger 103-138 215/60R17 A12 A14 A21
JS 103-138 225/55R17 A58 Lim S05
e11*2001/116*0143*.
Dodge Caliber 100-125 215/60R17 A12 A14 A21
PK 100-125 225/55R17 A58 S02
e11*2001/116*0142*.
Ford Maverick /Esc. 145 235/65R17 X68 A12 A14 A21
1EZ, -/R; 1N2, -/R 91 235/60R17 A01 G15 B02 S05
e4*98/14* 91-149 235/55R17 X45 X67
0043,0051*.., 91-149 235/60R17 X67 X68
e13*2001/116* 91-149 235/65R17 A01 G68
0091,0093*.. 91-149 245/55R17 A01 K42 X45 X67
91-149 255/50R17 A01 K42 X45 X67
91-149 255/55R17 A01 G15 K42
91-149 255/60R17 A01 G68 K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 29 zum Prüfbericht Nr. 55038916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 3 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Coupe 77-123 205/50R17 R37 A12 A14 A21
GK 77-123 215/45R17 V17 S01
e11*98/14*0186*.. 77-123 225/45R17
Hyundai Grandeur 110-191 225/55R17 A12 A14 A21
TG 110-191 235/55R17 Lim S01
e4*2001/116*0099*..
Hyundai Ioniq Elektro 25 (88) 205/45R17 T88 A12 A14 A21
AE 25 (88) 205/50R17 A01 K1c K2a K2b K3f K8h A58 Flh S06
e4*2007/46*1157*.. 25 (88) 215/45R17 A01 K1a K2b K8h
(28 kWh-Batterie) 25 (88) 225/45R17 A01 K1c K2a K2b K3f K8h
Hyundai Ioniq Hybrid 77 205/45R17 T88 A12 A14 A21
AE 77 205/50R17 A01 K1c K2a K2b K3f K8h A58 Flh NoE
e4*2007/46*1157*.. 77 215/45R17 A01 K1a K2b K8h S06
77 225/45R17 A01 K1c K2a K2b K3f K8h
Hyundai Ioniq Plug-in 77 205/45R17 T88 A12 A14 A21
Hybrid 77 205/50R17 A01 K1c K2a K2b K3f K8h A58 Flh NoE
AE 77 215/45R17 A01 K1a K2b K8h S06
e4*2007/46*1157*.. 77 225/45R17 A01 K1c K2a K2b K3f K8h
Hyundai Kona 85-100 205/55R17 R37 A12 A14 A21
OS 85-130 215/50R17 A01 K2b A58 F23 NoE
e4*2007/46*1259*.. 85-130 215/55R17 A01 K2b S07
- Frontantrieb 85-130 225/50R17 A01 K1c K2a K2b K6w
85-130 235/50R17 A01 K1c K2c K4i K6w K8e
Hyundai Kona 4WD 100 205/55R17 R37 A12 A14 A21
OS 100, 130 215/50R17 A56 F24 NoE
e4*2007/46*1259*.. 100, 130 215/55R17 S07
100, 130 225/50R17 A01 K1c K2b K6w
100, 130 235/50R17 A01 K1c K2c K4i K6y K8e
Hyundai Kona electric 26, 28 215/50R17 K2b A01 A12 A14
OS 26, 28 215/55R17 K2b A21 A58 F24
e4*2007/46*1259*01-.. 26, 28 225/50R17 K1c K2b K4i K6w S07
Hyundai Nexo 32 (120) 225/55R17 A33 A14 A21 A58
FE 32 (120) 235/55R17 A01 A12 K1a K1b K2b S06
e9*2007/46*6592*..
Hyundai Santa Fe (I) 82-107 225/55R17 K42 Z15 131 A01 A12 A14
SM 82-107 235/50R17 K2b K42 Z15 134 A21 S01
e11*98/14*0162*..
Hyundai Sonata 100-184 215/50R17 A11 R37 T90 A14 A21 Lim
NF 100-184 215/55R17 A12 R37 S01
e11*2001/116*0241*. 100-184 225/50R17 A01 A12 K1a K1b
100-184 235/50R17 A01 A12 K1c K42 K56
Hyundai Trajet 82-127 225/50R17 K45 T94 A01 A12 A14
FO 82-127 245/45R17 R70 T95 A21 K90 S01
e11*98/14*0130*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 29 zum Prüfbericht Nr. 55038916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 4 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Tucson 82-129 215/55R17 A13 R64 A14 A21 KMV
JM 82-129 215/60R17 A12 R64 S01
e4*2001/116*0087*.. 82-129 225/55R17 A13 R64
- mit Radhaus- 82-129 235/50R17 A12
Verbreiterungen 82-129 235/55R17 A12
82-129 245/50R17 A12
Hyundai Tucson 82-129 215/55R17 A13 A14 A21 KOV
JM 82-129 215/60R17 A12 S01
e4*2001/116*0087*.. 82-129 225/55R17 A01 A12 K1a K1b K2b
- ohne Radhaus- 82-129 235/50R17 A01 A12 K1a K1b K2a K2b
Verbreiterungen 82-129 235/55R17 A01 A12 K1a K1b K2a K2b
82-129 245/50R17 A01 A12 K1c K2c
Hyundai Tucson 114-136 225/55R17 K1c K2b A01 A12 A14
TL 114-136 235/55R17 K1c K2c A21 A57 S06
e11*2007/46*2711*..
Hyundai Tucson 85-136 215/60R17 K1a K2b R37 A01 A12 A14
TLE, TLE-HME 85-136 215/65R17 K1a K2b R37 126 A21 A57 S06
e11*2007/46*2724*..; 85-136 225/55R17 K1c K2b
e13*2007/46*1612*.. 85-136 225/60R17 K1c K2b 128
- incl. Facelift 2018 85-136 235/55R17 K1c K2c
85-136 235/60R17 K1c K2c 126
85-136 245/55R17 K1c K2c 128
85-136 255/55R17 K1c K2c K6w K8x 126
Hyundai Veloster 97,103,137 215/45R17 K8h A01 A12 A14
FS 97,103,137 225/45R17 K8h A21 A58 Cpe
e11*2007/46* S01
0194*00-10
Hyundai Veloster 97,103,137 215/45R17 K8h A01 A12 A14
FS 97,103,137 225/45R17 K8h A21 A58 Cpe
e11*2007/46* S01
0194*11-..
ab Facelift 2015
Hyundai XG ... 120-145 205/50R17 K41 K42 K46 T89 T93 A01 A12 A14
XG 120-145 215/50R17 K41 K42 K45 K46 T90 T91 A21 V17 S01
e11*98/14*0109*.. 120-145 225/45R17 K41 K42 K45 K46 T90 T91
Hyundai i30 /-cw 66-105 205/50R17 K1c K2a K2b K56 A01 A12 A14
FD, FDH 66-105 215/45R17 K1a K1b K2b K56 T87 A21 Car Flh
e11*2001/116*0313*. 66-105 225/45R17 K1c K27 K2a K2b K41 K56 V17 S01
e11*2001/116*0343*.
e11*2007/46*0225*..
Hyundai i30 /-cw 66-100 205/50R17 K2b K6g A01 A12 A14
GDH, GDH-HME 66-100 215/45R17 K2b K6g A21 A58 Car
e11*2007/46*0337*..; 66-100 225/45R17 K2b K6g Cpe Flh V17
e11*2007/46*0338*..; S01
e13*2007/46*1604*..
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 29 zum Prüfbericht Nr. 55038916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 5 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i30 /-cw 70-103 205/50R17 K1c K2b K8h A01 A12 A14
PDE 70-103 215/45R17 K1a K1b A21 A58 Car
e11*2007/46*3807*.. 70-103 225/45R17 K1c K2b K8h Flh V17 S07
Hyundai i30 Fastback 85-103 205/50R17 K1a K1b K2b K8h R37 A01 A12 A14
PDE 85-103 215/45R17 K2b R37 A21 A58 V17
e11*2007/46* 85-103 225/45R17 K1a K1b K2b K8h Y85 S07
3807*03-..
Hyundai i40 /-cw 85-131 205/50R17 A90 T93 A14 A21 A58
VF 85-131 205/55R17 A12 B03 Car HO1
e4*2007/46*0263*..; 85-131 215/50R17 A12 Lim V17 Z16
e4*2007/46*0264*.. 85-131 225/45R17 A12 S01
- incl. Facelift 2015 85-131 225/50R17 A01 A12 K5d K5k K7a
Hyundai ix20 57-94 205/50R17 K1c K2b A01 A12 A14
JC, JC-HME 57-94 215/45R17 K1a K1b K2b A21 A58 Flh
e4*2007/46*0207*..; 57-94 225/45R17 K1c K2b V17 S01
e4*2007/46*0223*..;
e13*2007/46*1605*..
- incl. Facelift 2015
Hyundai ix35 85-135 215/60R17 A12 A14 A21
EL, ELH, LM 85-135 215/65R17 A57 S01
e11*2007/46* 85-135 225/60R17 A01 K1b
0104*00-03; 85-135 235/55R17 A01 K1a K1b K2b
0192*00-05; 85-135 235/60R17 A01 K1a K1b K2b
0128*00-06 85-135 245/55R17 A01 K1c K2c K5c K6g
Hyundai ix35 85-135 215/60R17 A12 A14 A21
ELH, LM 85-135 215/65R17 A57 S01
e11*2007/46* 85-135 225/60R17 A01 K1a K1b
0128*07-.. 85-135 235/55R17 A01 K1c K2a K2b K6g
0192*06-.. 85-135 235/60R17 A01 K1c K2a K2b K6g
ab Facelift 2013 85-135 245/55R17 A01 K1c K2c K5c K6g
Hyundai ix35 Fuelcell 100 225/60R17 K1a K1b K2b K8c A01 A12 A14
LMFC 100 235/55R17 K1c K2b K6g K8c A21 A58 F23
e9*KS07/49*0071*.. S01
Kia Carens 85-122 205/50R17 K2b K8h T93 A01 A12 A14
RP 85-122 205/55R17 G80 K2b K8h A21 A58 S01
e4*2007/46*0633*.. 85-122 215/45R17 K2b K8h T91 X88
85-122 215/50R17 G80 K1a K1b K2b K6g K8h
85-122 225/45R17 K2b K8h
85-122 225/50R17 G80 K1c K2c K5d K6g K8m
Kia Carens / UN 84-107 205/55R17 T91 A12 A14 A21
FG 84-107 215/50R17 T91 S01
e4*2001/116*0114*.. 84-107 225/50R17
Kia Ceed /-SW 73-108 205/50R17 K1c K2b K8h A01 A12 A14
CD 73-108 215/45R17 K1a K1b A21 A58 Car
e4*2007/46*1299*.. 73-108 225/45R17 K1c K2b K8h V17 Y85 S07
Kia Magentis 100-142 215/50R17 A12 A14 A21
GE 100-142 225/45R17 Lim S01
e4*2001/116*0100*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 29 zum Prüfbericht Nr. 55038916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 6 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Niro Hybrid 77-78 205/50R17 A12 A14 A21
DE 77-78 205/55R17 A58 V17 S06
e4*2007/46*1139*.. 77-78 215/50R17 A01 K6w K8e
77-78 225/45R17
77-78 225/50R17 A01 K6w K8e
Kia Niro Plug-In Hybrid 77-78 205/50R17 A12 A14 A21
DE 77-78 205/55R17 A58 V17 S06
e4*2007/46*1139*.. 77-78 215/50R17 A01 K6w K8e
77-78 225/45R17
77-78 225/50R17 A01 K6w K8e
Kia Opirus 137-149 225/50R17 R37 T98 Z16 135 A12 A14 A21
LD B03 Lim V17
e4*2001/116*0075 S01
*00-02
Kia Optima 99, 104 205/55R17 A31 R37 A14 A21 A58
JF 99, 104 205/60R17 A31 R37 B03 Lim NoH
e4*2007/46* 99-126 215/55R17 A01 A12 K1a K2b S06
1018*00-06 99-126 225/50R17 A01 A12 K1c K2a K2b
99-126 235/50R17 A01 A12 K1c K2c K5b K8h
99-126 245/50R17 A01 A12 K1c K2c K5b K8h
Kia Optima Hybrid 115 205/55R17 A31 R37 A14 A21 A58
JF 115 205/60R17 A31 R37 Lim S06
e4*2007/46*1018*.. 115 215/55R17 A01 A12 K1a K2b
115 225/50R17 A01 A12 K1c K2a K2b
115 235/50R17 A01 A12 K1c K2c K5b K8h
Kia Optima Hybrid 110 205/55R17 A33 A14 A21 A58
TFE 110 215/50R17 A90 Lim S01
e4*KS07/46*0009*.. 110 215/55R17 A90
110 225/50R17 A01 A12 K1a K1b K2b
Kia Optima Plug-In 115 215/55R17 K1a K2b A01 A12 A14
Hybrid 115 225/50R17 K1c K2a K2b A21 A58 Car
JF 115 235/50R17 K1c K2c K5b K8h Lim S06
e4*2007/46*1018*..
Kia Optima SW 99-115 205/55R17 A31 R37 A14 A21 A58
JF 99-115 205/60R17 A31 R37 B03 Car NoH
e4*2007/46*1018*.. 99-133 215/55R17 A01 A12 K1a K2b S06
- incl. Facelift 2018 99-133 225/50R17 A01 A12 K1c K2a K2b
99-133 235/50R17 A01 A12 K1c K2c K5b K8h
99-133 245/50R17 A01 A12 K1c K2c K5b K8h
Kia Optima Spirit 100, 121 215/50R17 A90 A14 A21 A58
TF 100, 121 215/55R17 A90 BK1 Lim S01
e4*2007/46*0255*.. 100, 121 225/50R17 A01 A12 K1a K1b K2b
Kia Soul 85-103 205/50R17 K1a K1b K2b K6g A01 A12 A14
AM 85-103 205/55R17 G73 K1a K1b K2b K5b K6g A21 A58 V17
e4*2001/116*0139*..; 85-103 215/50R17 G73 K1c K2b K5b K6h K7i K8e S01
e4*2007/46*0133*.. 85-103 225/45R17 K1a K1b K2b K5b K6g
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 29 zum Prüfbericht Nr. 55038916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 7 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Soul 91-113 205/55R17 K1a K2b A01 A12 A14
PS 91-113 215/50R17 K1c K2b K8e A21 A58 KOV
e4*2007/46*0825*.. 91-113 215/55R17 G16 K1c K2b K8e S07
- ohne Radhaus- 91-113 225/50R17 K1c K2c K8e
Verbreiterungen 91-113 235/50R17 G16 K1c K2c K8e
Kia Soul 91-113 205/55R17 A12 A14 A21
PS 91-113 215/50R17 A01 K6w K8e A58 KMV S07
e4*2007/46*0825*.. 91-113 215/55R17 A01 G16 K6w K8e
- mit Radhaus- 91-113 225/50R17 A01 K2b K6w K8e
Verbreiterungen 91-113 235/50R17 A01 G16 K2b K6w K8e
Kia Soul EV 24,6(81,4) 205/55R17 K1a K2b A01 A12 A14
PSEV 24,6(81,4) 215/50R17 K1c K2b K8e A21 A58 KOV
e9*2007/46*6160*.. S07
(27 kWh-Batterie)
- ohne Radhaus-
Verbreiterungen
Kia Sportage 114-136 225/55R17 A12 A14 A21
QL 114-136 235/55R17 A01 K1a K1b K2a K2b A57 S06
e11*2007/46*3139*..
Kia Sportage 85-136 215/60R17 A91 R37 A14 A21 A57
QLE 85-136 215/65R17 A12 R37 126 S06
e11*2007/46*3144*.. 85-136 225/55R17 A12
- incl. Facelift 2018 85-136 225/60R17 A12 128
85-136 235/55R17 A01 A12 K1a K1b K2a K2b
85-136 235/60R17 A01 A12 K1a K1b K2a K2b 126
85-136 245/55R17 A01 A12 K1c K2a K2b 128
85-136 255/55R17 A01 A12 K1c K2c 126
Kia Sportage 85-135 215/60R17 A33 A14 A21 A57
SLS, SL 85-135 215/65R17 A12 S01
e11*2007/46* 85-135 225/60R17 A12
0136*00-09; 85-135 235/55R17 A12
0166*00-05 85-135 235/60R17 A12
Kia Sportage 85-135 215/60R17 A33 A14 A21 A57
SLS, SL 85-135 215/65R17 A12 S01
e11*2007/46* 85-135 225/60R17 A12
0136*10-.., 0166*06-.. 85-135 235/55R17 A12
ab Facelift 2014 85-135 235/60R17 A12
Kia Sportage /KM 82-129 215/55R17 A13 R64 A14 A21 KMV
JE, JES 82-129 215/60R17 A12 R64 S01
e4*2001/116*0089*.., 82-129 225/55R17 A12 R64
e4*2001/116*0120*.. 82-129 235/50R17 A12
- mit Radhaus- 82-129 235/55R17 A12
Verbreiterungen 82-129 245/50R17 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 29 zum Prüfbericht Nr. 55038916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 8 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sportage /KM 82-129 215/55R17 A13 A14 A21 KOV
JE, JES 82-129 215/60R17 A12 S01
e4*2001/116*0089*.., 82-129 225/55R17 A12
e4*2001/116*0120*.. 82-129 235/50R17 A01 A12 K1c K2b
- ohne Radhaus- 82-129 235/55R17 A01 A12 K1c K2b
Verbreiterungen 82-129 245/50R17 A01 A12 K1c K2b
Kia Venga 55-94 205/50R17 K1c K2b A01 A12 A14
YN, -/S, -/G 55-94 215/45R17 K1a K1b K2b A21 A58 Flh
e4*2007/46* 55-94 225/45R17 K1c K2b V17 S01
0130*,0131*,
0261*,0262*..;
e50*2007/46*0052*..
- incl. Facelift 2015
Kia cee'd 66-106 205/50R17 K1c K2b K56 A01 A12 A14
ED 66-106 215/45R17 K1a K1b K2b K56 A21 Car Cpe
e4*2001/116*0121*.; 66-106 225/45R17 K1c K2b K41 K56 Flh V17 S01
e4*2007/46*0132*..
- pro_cee'd /-SW
Kia cee'd /-SW 66-100 205/50R17 K1a K1b K2b K6g A01 A12 A14
JD 66-100 215/45R17 K1a K1b K2b K6g A21 A58 Car
e4*2007/46*0496*..; 66-100 225/45R17 K1a K1b K2b K3f K6g V17 Y85 S01
e4*2007/46*0497*.. 66-150 205/50R17 K1a K1b K2b K6g M+S
- incl. Facelift 2015 66-150 215/45R17 K1a K1b K2b K6g M+S
66-150 225/45R17 K1a K1b K2b K3f K6g M+S
Kia pro_cee'd 66-100 205/50R17 K1a K1b K2b K4h K6g A01 A12 A14
JD 66-100 215/45R17 K1a K1b K2b K4h K6g A21 A58 V17
e4*2007/46*0496*.. 66-100 225/45R17 K1a K1b K2b K3f K4h K6g Y84 S01
- incl. Facelift 2015 66-150 205/50R17 K1a K1b K2b K4h K6g M+S
66-150 215/45R17 K1a K1b K2b K4h K6g M+S
66-150 225/45R17 K1a K1b K2b K3f K4h K6g M+S
Mazda 3 (I) 191 205/50R17 K1c K2b K42 K46 M+S A01 A12 A14
BK 191 215/45R17 K1c K2b K42 K46 M+S A21 B02 Flh
e1*2001/116*0234*.. 191 225/45R17 K1c K2b K42 K46 M+S Lim V17 S01
62-110 205/50R17 K1c K2b K42 K46
62-110 215/45R17 K1c K2b K42 K46
62-110 225/45R17 K1c K2b K42 K46
Mazda 3 (II) 191 205/50R17 K1c K6f K6k M+S A01 A12 A14
BL 191 215/45R17 K1a K1b K6b M+S A21 Flh Sth
e11*2001/116* 191 225/45R17 K1c K6f K6k M+S V17 S01
0262*00-09 77-136 205/50R17 K1c K6f K6k
(FIN: -JMZBL...) 77-136 215/45R17 K1a K1b K6b T87 T88 T91
77-136 225/45R17 K1c K6f K6k
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 29 zum Prüfbericht Nr. 55038916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 9 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 3 (III) 74-121 205/50R17 K6e A01 A12 A14
BL 74-121 205/55R17 K6e A21 A58 Flh
e11*2001/116* 74-121 215/50R17 K6e Lim V17 S04
0262*10-.. 74-121 225/45R17 K6e
ab Modell 2013 74-121 225/50R17 K1c K2b K4h K6r
(FIN: -.MZBM...)
- incl. Facelift 2017
(FIN: -.MZBN...)
Mazda 323 F 96 205/40R17 K42 K46 K56 T80 T81 T84 A01 A12 A14
BJ, BJD 96 215/40R17 K42 K44 K46 K56 A21 S01
e1*98/14*0094*..,
e1*98/14*0181*..
Mazda 5 (I) 81-107 205/50R17 K1c K42 T90 T93 A01 A12 A14
CR1 81-107 215/45R17 K1c K42 T91 A21 B02 V17
e13*2001/116*0156*. 81-107 225/45R17 K1c K42 T90 S01
Mazda 5 (II) 85,106,110 205/50R17 K1c K4h K6f K6h K8h T93 A01 A12 A14
CW, CWE 85,106,110 215/45R17 K1a K1b K4h K6f K6g T91 A21 A58 V17
e1*2007/46*0433*.., 85,106,110 225/45R17 K1c K4h K6f K6h K8h T90 T91 S01
e13*2007/46*1731*00
Mazda 6 (I) 119-122 205/50R17 K42 M+S A01 A12 A14
GG/GY; GG1/GY1 88-108 205/50R17 K42 R37 A21 Car Flh
e1*98/14*0188*..; 88-122 215/45R17 K42 T87 T88 T91 Lim V00 V17
e11*2001/116*0203*. 88-122 225/45R17 K1c K2b K42 S01
88-191 215/45R17 K42 M+S T87 T88 T91
Mazda 6 (II) 88-136 205/50R17 K1c K2b K42 R37 T89 T93 A01 A12 A14
GH 88-136 205/55R17 K1c K2b K42 R37 A21 A58 Car
e1*2001/116* 88-136 215/50R17 K1c K2b K42 Flh Lim S01
0448*00-13 88-136 215/55R17 G03 K1c K2b K42
88-136 225/45R17 K1c K2b K42
Mazda 6 (III) 107-141 215/55R17 A90 M+S R37 A14 A21 A57
GJ, GH 107-141 215/60R17 A12 M+S R37 B03 Car Lim
e1*2007/46*1001*.. 107-141 225/55R17 A12 S04
e1*2001/116* 107-141 235/50R17 A01 A12 K6e
0448*14-.. 107-141 235/55R17 A01 A12 K5d K6e
- ab Modell 2013
- incl. Facelift 2016 u.
2018
Mazda 626 66-100 205/40R17 K42 T81 T84 A01 A12 A14
GF ww. GF/GW, -/D 66-100 205/45R17 K42 T84 T88 A21 S01
e1*96/27*0055*.., 66-100 215/40R17 K1a K2b K42 T83 T85 T87
e1*98/14*0055*.., 66-100 215/45R17 G18 K1a K2b K41 K42 T87 T88 T91
e1*98/14*0164*.. Z15
Mazda CX-3 77-115 215/55R17 A94 A14 A21 A57
DJ1 77-115 225/50R17 A01 A12 K1c Flh S04
e1*2007/46*1335*.. 77-115 225/55R17 A01 A12 K1c
77-115 235/50R17 A01 A12 K1c K2b
77-115 245/50R17 A01 A12 K1c K2b K3v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 29 zum Prüfbericht Nr. 55038916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 10 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda CX-5 110-141 225/65R17 A33 A14 A21 S04
KE, GH 110-141 235/60R17 A12
e13*2007/46*1247*..; 110-141 235/65R17 A12
e1*2001/116* 110-141 255/55R17 A01 A12 K1c K2c
0448*14-.. 110-141 255/60R17 A01 A12 K1c K2c
Mazda CX-5 110-143 225/65R17 A11 A14 A21 A57
KF, KFE 110-143 235/60R17 A91 S03
e13*2007/46*1803*..; 110-143 235/65R17 A12
e13*2007/46*1832*.. 110-143 255/55R17 A01 A12 K1c
110-143 255/60R17 A01 A12 K1c
Mazda CX-7 120-191 235/65R17 A13 M+S 122 A14 A21 A57
ER, ERE 120-191 255/60R17 A01 A12 K1c K2b M+S 122 S01
e11*2001/116*0308*.
e13*2007/46*1109*..
Mazda MPV 100 225/50R17 A01 K2b K42 T94 A12 A14 A21
LW ww. LWD 88-104 235/45R17 A01 K2b R70 T93 T94 T97 V17 S04
e1*98/14*0118*.., 88-90 205/50R17 T93
e1*98/14*0165*.. 88-90,104 225/45R17 A01 K2b T93 T94
Mazda MX-5 (III) 93, 118 205/40R17 K1c K2b K42 A01 A12 A14
NC1, NC1E 93, 118 205/45R17 K1c K2b K42 A21 S01
e11*2001/116*0202*. 93, 118 215/40R17 K1c K2b K42
e1*2001/116*0371*.. 93, 118 215/45R17 G01 K1c K2b K42
Mazda Premacy 66-96 205/40R17 K2b K42 T81 T84 A01 A12 A14
CP, CPD 66-96 215/40R17 G19 G30 K1a K2c K41 K42 T83 T87 A21 S01
e1*98/14*0116*..,
e1*98/14*0161*..
Mazda RX8 141,170 225/50R17 M+S A12 A14 A21
SE 141,170 235/45R17 M+S R70 B03 S01
e11*2001/116*0199*.
Mazda Tribute 91,110 235/55R17 K2b X67 A01 A12 A14
EP, -/R, EP2, -/R 91,110 235/60R17 K2b A21 B02 KOV
e4*98/14* 91,110 235/65R17 G68 K2b S05
0044, 0052*.., 91,110 245/55R17 K1c K2c K42 X67
e13*2001/116* 91,110 255/50R17 K1c K2c K42 X67
0090, 0092*.. 91,110 255/55R17 K1c K2c K42
- ohne Radhaus- 91,110 255/60R17 G68 K1c K2c K42
Verbreiterungen
Mazda Tribute 145 235/65R17 X68 A12 A14 A21
EP, -/R, EP2, -/R 91,110 235/55R17 X67 B02 KMV S05
e4*98/14* 91,110 235/65R17 A01 G68
0044, 0052*.., 91,110 245/55R17 A01 K42 X67
e13*2001/116* 91,110 255/50R17 A01 K42 X67
0090, 0092*.. 91,145 235/60R17
- mit Radhaus- 91,145 255/55R17 A01 K42
Verbreiterungen 91,145 255/60R17 A01 G68 K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 29 zum Prüfbericht Nr. 55038916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 11 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi ASX 85,86,110 215/60R17 K1b K2b A01 A12 A14
GA0 85,86,110 225/55R17 K1c K2b A21 A57 S01
e1*2007/46* 85,86,110 235/50R17 K1c K2c K6a
0368*00-08 85,86,110 235/55R17 K1c K2c K6a
Mitsubishi ASX 84-110 215/60R17 A33 A14 A21 A57
GA0 84-110 215/65R17 A90 KMV S01
e1*2007/46* 84-110 225/60R17 A91
0368*10-.. 84-110 235/55R17 A12
- ab MJ 2015
- mit Radhaus-
Verbreiterungen

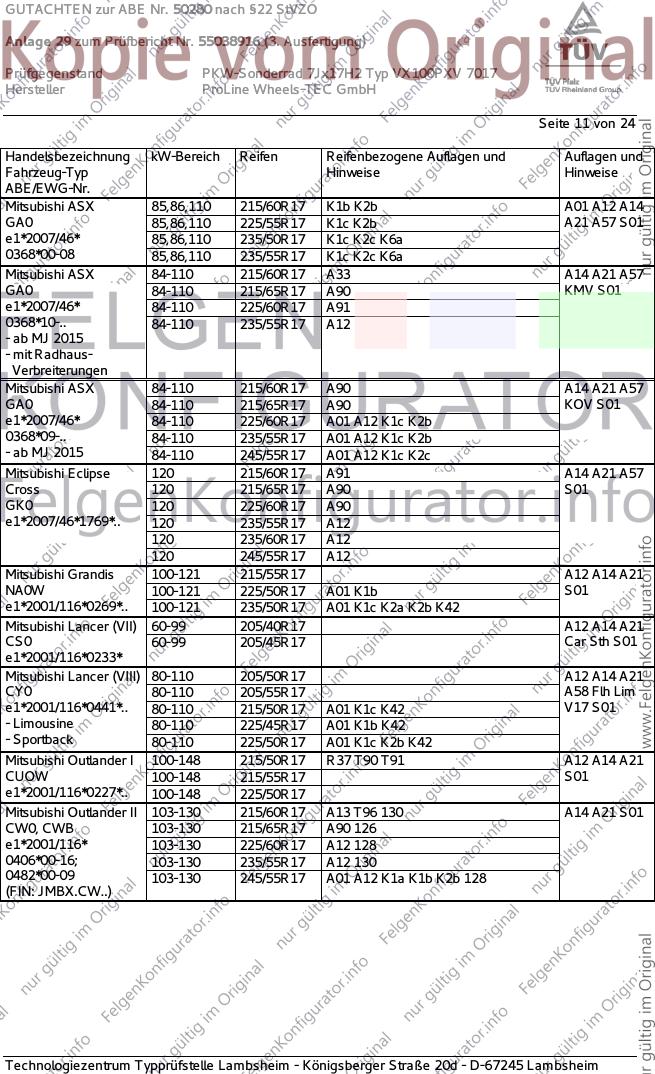

Mitsubishi ASX 84-110 215/60R17 A90 A14 A21 A57
GA0 84-110 215/65R17 A90 KOV S01
e1*2007/46* 84-110 225/60R17 A01 A12 K1c K2b
0368*09-.. 84-110 235/55R17 A01 A12 K1c K2b
- ab MJ 2015 84-110 245/55R17 A01 A12 K1c K2c
Mitsubishi Eclipse 120 215/60R17 A91 A14 A21 A57
Cross 120 215/65R17 A90 S01
GK0 120 225/60R17 A90
e1*2007/46*1769*.. 120 235/55R17 A12
120 235/60R17 A12
120 245/55R17 A12
Mitsubishi Grandis 100-121 215/55R17 A12 A14 A21
NA0W 100-121 225/50R17 A01 K1b S01
e1*2001/116*0269*.. 100-121 235/50R17 A01 K1c K2a K2b K42
Mitsubishi Lancer (VII) 60-99 205/40R17 A12 A14 A21
CS0 60-99 205/45R17 Car Sth S01
e1*2001/116*0233*
Mitsubishi Lancer (VIII)80-110 205/50R17 A12 A14 A21
CY0 80-110 205/55R17 A58 Flh Lim
e1*2001/116*0441*.. 80-110 215/50R17 A01 K1c K42 V17 S01
- Limousine 80-110 225/45R17 A01 K1b K42
- Sportback 80-110 225/50R17 A01 K1c K2b K42
Mitsubishi Outlander I 100-148 215/50R17 R37 T90 T91 A12 A14 A21
CUOW 100-148 215/55R17 S01
e1*2001/116*0227*.. 100-148 225/50R17
Mitsubishi Outlander II 103-130 215/60R17 A13 T96 130 A14 A21 S01
CW0, CWB 103-130 215/65R17 A90 126
e1*2001/116* 103-130 225/60R17 A12 128
0406*00-16; 103-130 235/55R17 A12 130
0482*00-09 103-130 245/55R17 A01 A12 K1a K1b K2b 128
(FIN: JMBX.CW..)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 29 zum Prüfbericht Nr. 55038916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH

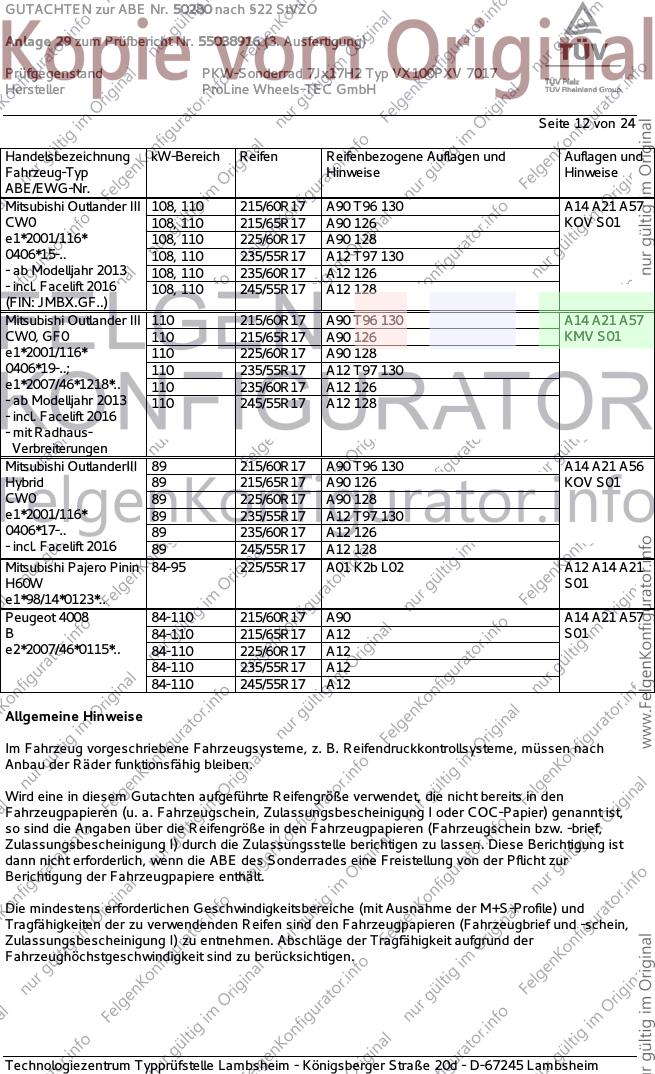

Seite 12 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Outlander III 108, 110 215/60R17 A90 T96 130 A14 A21 A57
CW0 108, 110 215/65R17 A90 126 KOV S01
e1*2001/116* 108, 110 225/60R17 A90 128
0406*15-.. 108, 110 235/55R17 A12 T97 130
- ab Modelljahr 2013 108, 110 235/60R17 A12 126
- incl. Facelift 2016 108, 110 245/55R17 A12 128
(FIN: JMBX.GF..)
Mitsubishi Outlander III 110 215/60R17 A90 T96 130 A14 A21 A57
CW0, GF0 110 215/65R17 A90 126 KMV S01
e1*2001/116* 110 225/60R17 A90 128
0406*19-..; 110 235/55R17 A12 T97 130
e1*2007/46*1218*.. 110 235/60R17 A12 126
- ab Modelljahr 2013 110 245/55R17 A12 128
- incl. Facelift 2016
- mit Radhaus-
Verbreiterungen
Mitsubishi OutlanderIII 89 215/60R17 A90 T96 130 A14 A21 A56
Hybrid 89 215/65R17 A90 126 KOV S01
CW0 89 225/60R17 A90 128
e1*2001/116* 89 235/55R17 A12 T97 130
0406*17-.. 89 235/60R17 A12 126
- incl. Facelift 2016 89 245/55R17 A12 128
Mitsubishi Pajero Pinin 84-95 225/55R17 A01 K2b L02 A12 A14 A21
H60W S01
e1*98/14*0123*..
Peugeot 4008 84-110 215/60R17 A90 A14 A21 A57
B 84-110 215/65R17 A12 S01
e2*2007/46*0115*.. 84-110 225/60R17 A12
84-110 235/55R17 A12
84-110 245/55R17 A12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 29 zum Prüfbericht Nr. 55038916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH

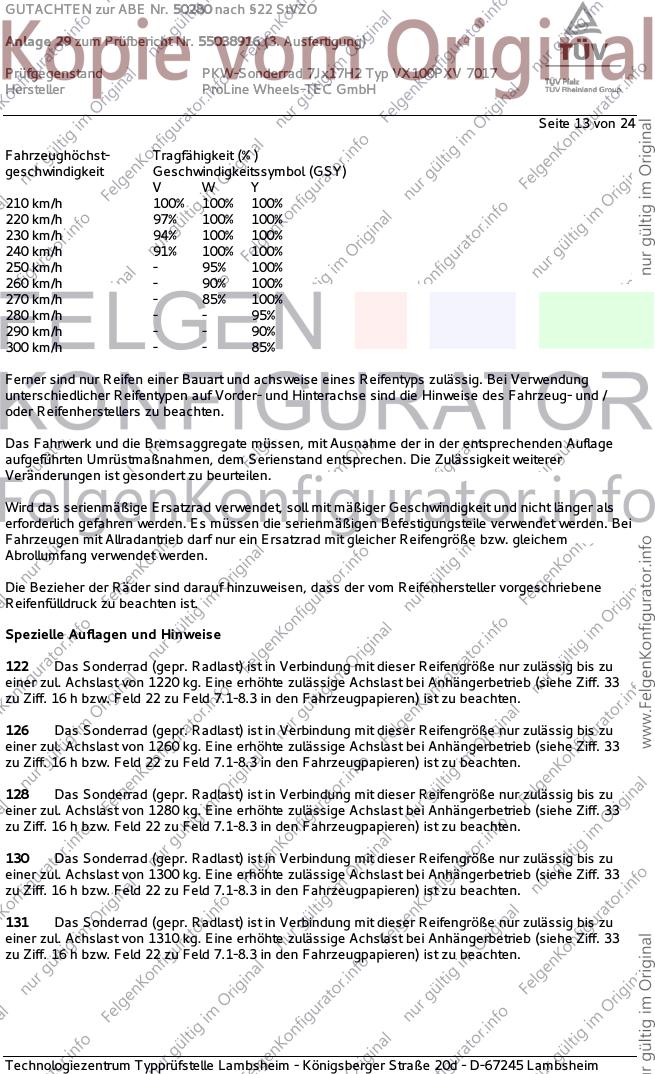

Seite 13 von 24
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
122 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1220 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
126 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1260 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
128 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1280 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
131 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1310 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 29 zum Prüfbericht Nr. 55038916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 14 von 24

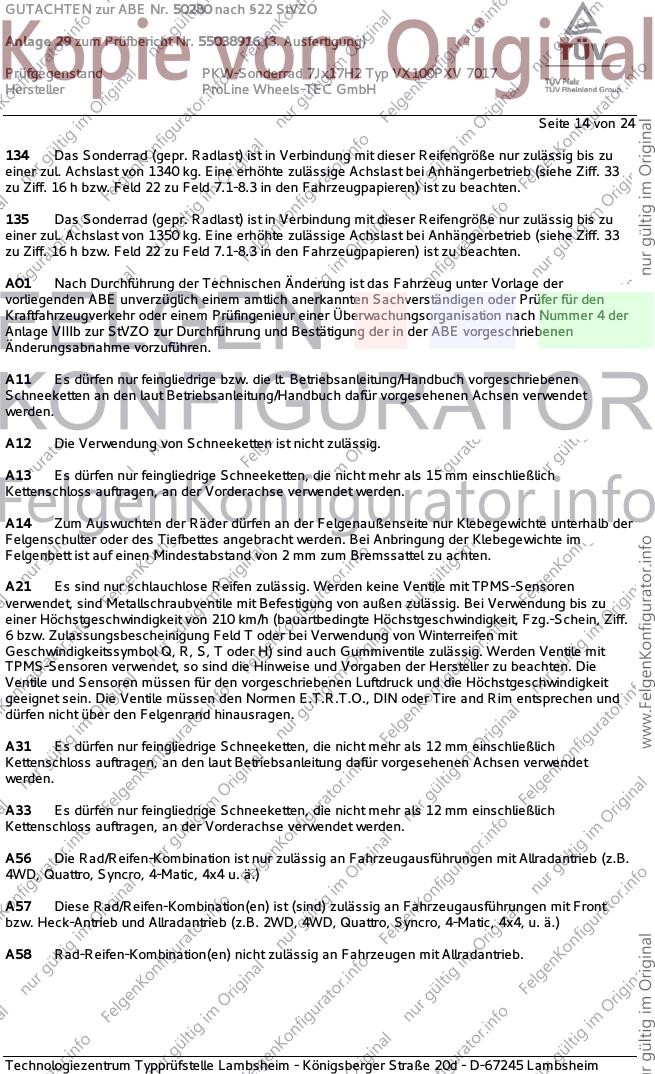

134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 29 zum Prüfbericht Nr. 55038916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 15 von 24

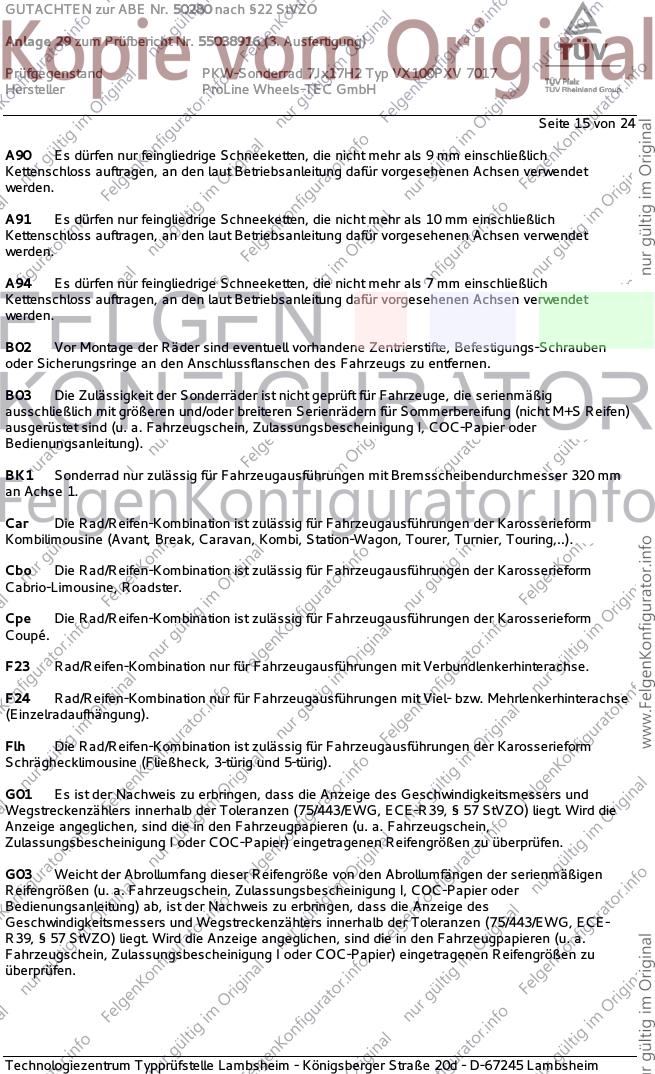

A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 29 zum Prüfbericht Nr. 55038916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH

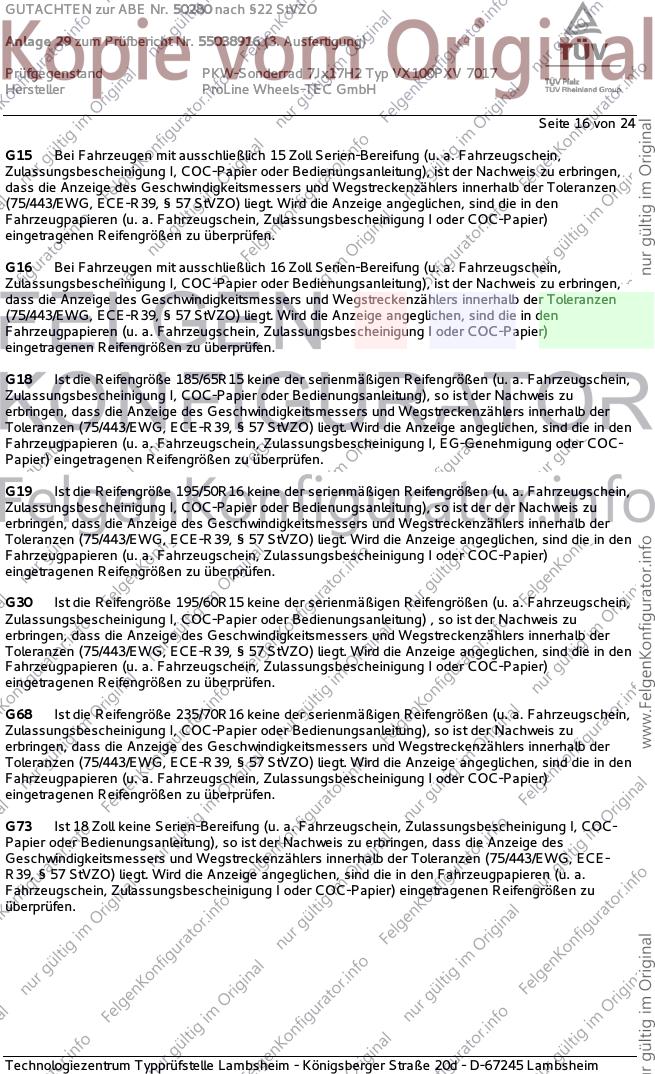

Seite 16 von 24
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G18 Ist die Reifengröße 185/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G19 Ist die Reifengröße 195/50R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G30 Ist die Reifengröße 195/60R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 29 zum Prüfbericht Nr. 55038916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 17 von 24
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
HO1 Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit
Bremsscheibendurchmesser 300 mm an Achse 1.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 29 zum Prüfbericht Nr. 55038916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH

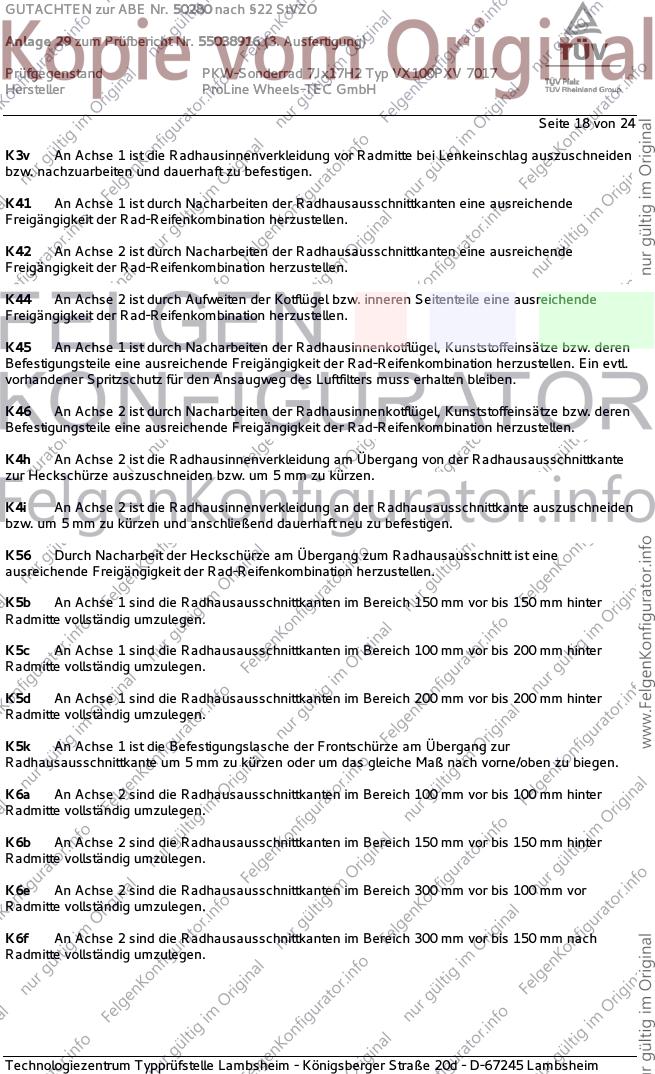

Seite 18 von 24
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden
bzw. nachzuarbeiten und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 29 zum Prüfbericht Nr. 55038916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH

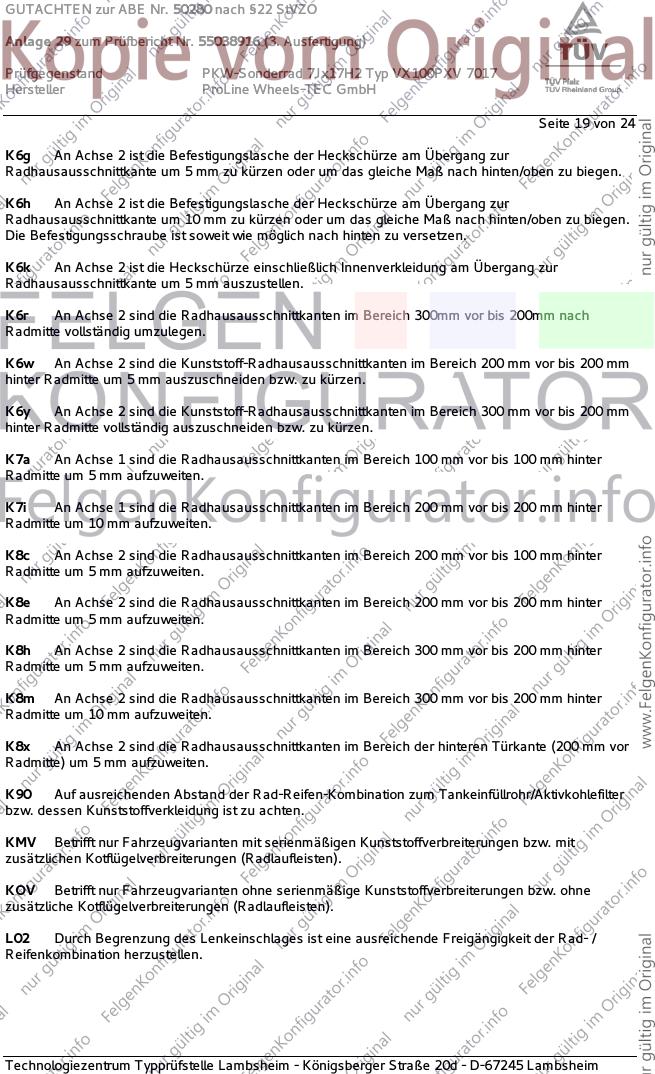

Seite 19 von 24
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 29 zum Prüfbericht Nr. 55038916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH

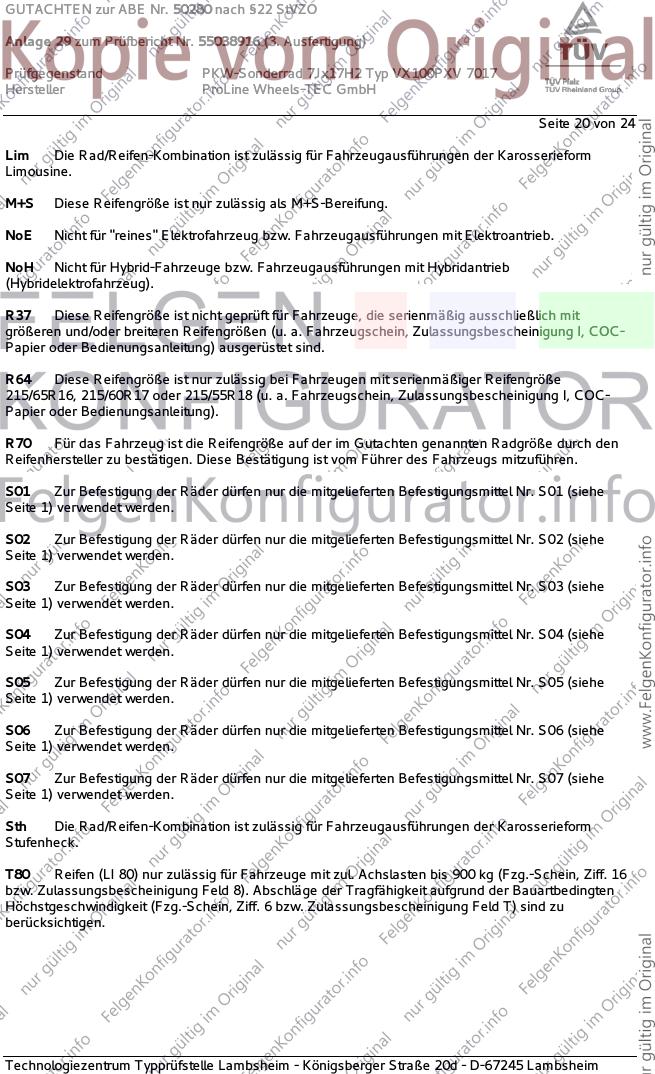

Seite 20 von 24
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 29 zum Prüfbericht Nr. 55038916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 21 von 24
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 29 zum Prüfbericht Nr. 55038916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 22 von 24
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 29 zum Prüfbericht Nr. 55038916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 23 von 24
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X88 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 29 zum Prüfbericht Nr. 55038916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 24 von 24
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. September 2018 in Lambsheim statt.
Hinweise zum Sonderrad
Die Sonderräder sind wahlweise lackiert oder glanzgedreht.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 24 und gilt für Sonderräder ab Herstellungsdatum Juni 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. September 2018
Coen 00303699.DOC
CC/EK
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
