Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7,5 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 47420*07
special wheels for passenger cars 7,5 J x 17 H2
Genehmigungsnummer: 47420*07
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
Superior Industries Leichtmetallräder Germany GmbH
DE-67098 Bad Dürkheim
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
LU 757
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 47420*07
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 47420*07
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
01.02.2021
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55131708 (8. Ausfertigung)

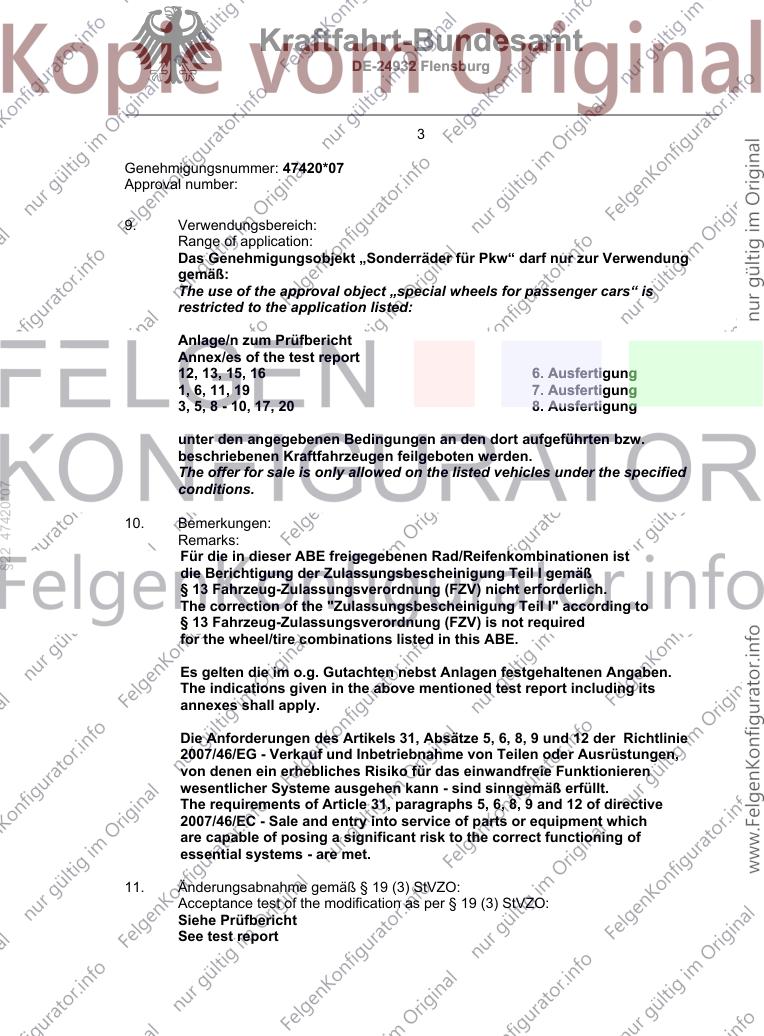

Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 47420*07
Approval number:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
12, 13, 15, 16 6. Ausfertigung
1, 6, 11, 19 7. Ausfertigung
3, 5, 8 - 10, 17, 20 8. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
§22 47420*07
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report

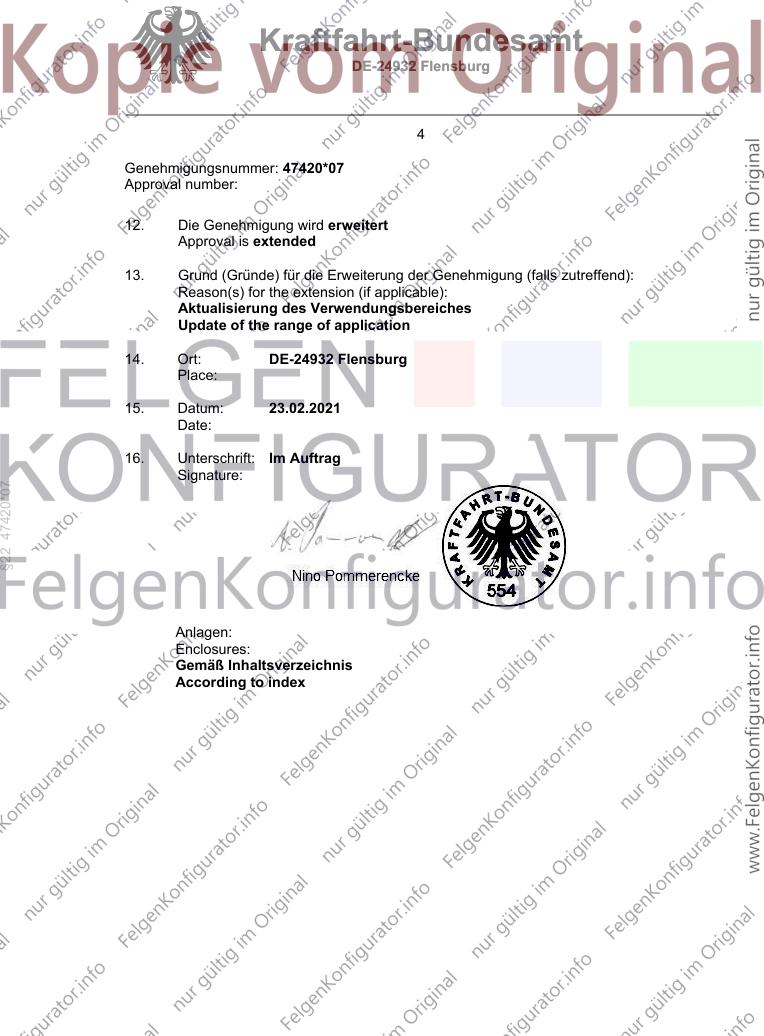

Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 47420*07
Approval number:
12. Die Genehmigung wird erweitert
Approval is extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereiches
Update of the range of application
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 23.02.2021
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 47420*07
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index

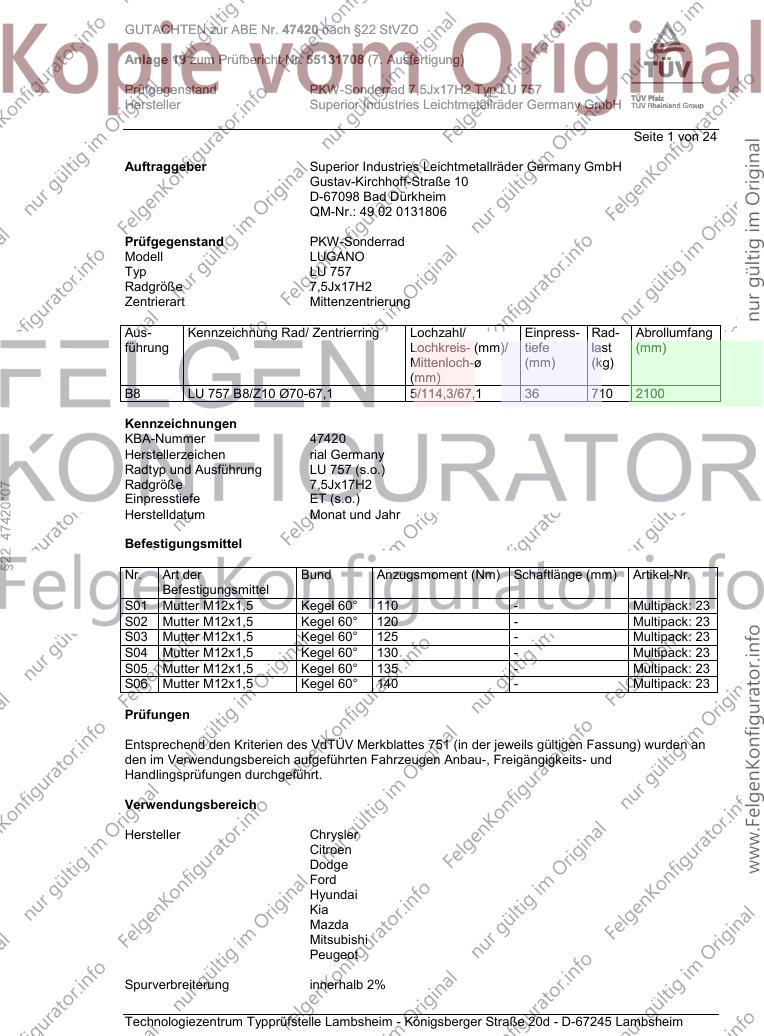

GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 24
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0131806
Prüfgegenstand PKW-Sonderrad
Modell LUGANO
Typ LU 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B8 LU 757 B8/Z10 Ø70-67,1 5/114,3/67,1 36 710 2100
Kennzeichnungen
KBA-Nummer 47420
Herstellerzeichen rial Germany
Radtyp und Ausführung LU 757 (s.o.)
Radgröße 7,5Jx17H2
§22 47420*07
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - Multipack: 23
S02 Mutter M12x1,5 Kegel 60° 120 - Multipack: 23
S03 Mutter M12x1,5 Kegel 60° 125 - Multipack: 23
S04 Mutter M12x1,5 Kegel 60° 130 - Multipack: 23
S05 Mutter M12x1,5 Kegel 60° 135 - Multipack: 23
S06 Mutter M12x1,5 Kegel 60° 140 - Multipack: 23
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chrysler
Citroen
Dodge
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

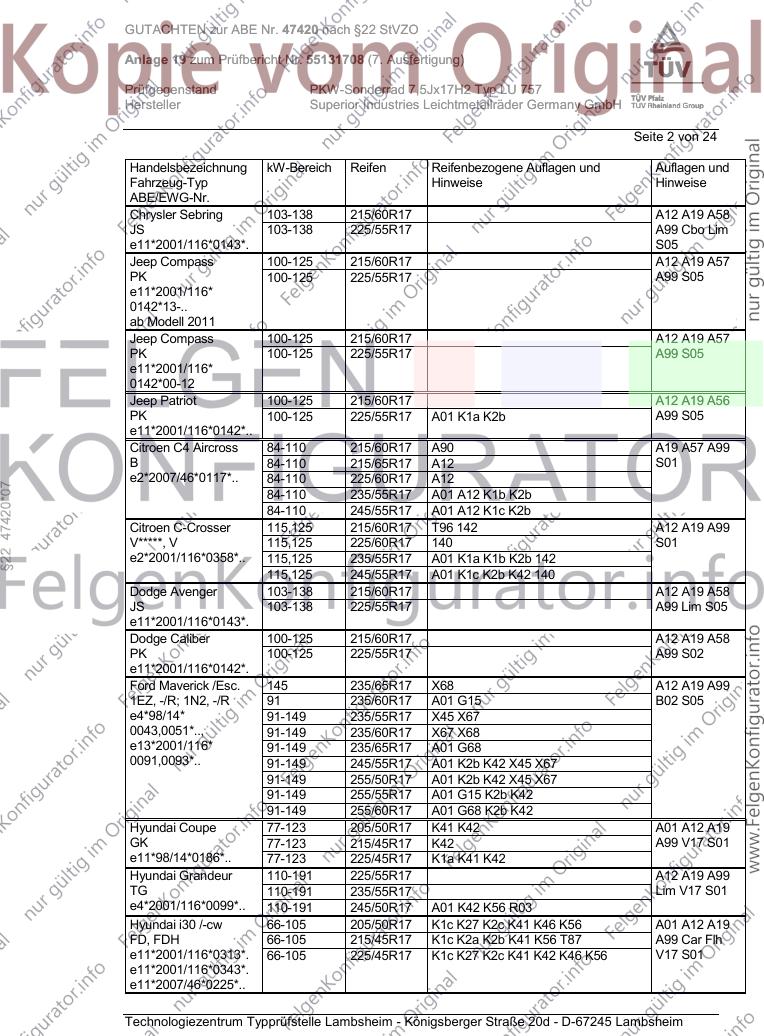

GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chrysler Sebring 103-138 215/60R17 A12 A19 A58
JS 103-138 225/55R17 A99 Cbo Lim
e11*2001/116*0143*. S05
Jeep Compass 100-125 215/60R17 A12 A19 A57
PK 100-125 225/55R17 A99 S05
e11*2001/116*
0142*13-..
ab Modell 2011
Jeep Compass 100-125 215/60R17 A12 A19 A57
PK 100-125 225/55R17 A99 S05
e11*2001/116*
0142*00-12
Jeep Patriot 100-125 215/60R17 A12 A19 A56
PK 100-125 225/55R17 A01 K1a K2b A99 S05
e11*2001/116*0142*..
Citroen C4 Aircross 84-110 215/60R17 A90 A19 A57 A99
B 84-110 215/65R17 A12 S01
e2*2007/46*0117*.. 84-110 225/60R17 A12
§22 47420*07
84-110 235/55R17 A01 A12 K1b K2b
84-110 245/55R17 A01 A12 K1c K2b
Citroen C-Crosser 115,125 215/60R17 T96 142 A12 A19 A99
V*****, V 115,125 225/60R17 140 S01
e2*2001/116*0358*.. 115,125 235/55R17 A01 K1a K1b K2b 142
115,125 245/55R17 A01 K1c K2b K42 140
Dodge Avenger 103-138 215/60R17 A12 A19 A58
JS 103-138 225/55R17 A99 Lim S05
e11*2001/116*0143*.
Dodge Caliber 100-125 215/60R17 A12 A19 A58
PK 100-125 225/55R17 A99 S02
e11*2001/116*0142*.
Ford Maverick /Esc. 145 235/65R17 X68 A12 A19 A99
1EZ, -/R; 1N2, -/R 91 235/60R17 A01 G15 B02 S05
e4*98/14* 91-149 235/55R17 X45 X67
0043,0051*.., 91-149 235/60R17 X67 X68
e13*2001/116* 91-149 235/65R17 A01 G68
0091,0093*.. 91-149 245/55R17 A01 K2b K42 X45 X67
91-149 255/50R17 A01 K2b K42 X45 X67
91-149 255/55R17 A01 G15 K2b K42
91-149 255/60R17 A01 G68 K2b K42
Hyundai Coupe 77-123 205/50R17 K41 K42 A01 A12 A19
GK 77-123 215/45R17 K42 A99 V17 S01
e11*98/14*0186*.. 77-123 225/45R17 K1a K41 K42
Hyundai Grandeur 110-191 225/55R17 A12 A19 A99
TG 110-191 235/55R17 Lim V17 S01
e4*2001/116*0099*.. 110-191 245/50R17 A01 K42 K56 R03
Hyundai i30 /-cw 66-105 205/50R17 K1c K27 K2c K41 K46 K56 A01 A12 A19
FD, FDH 66-105 215/45R17 K1c K2a K2b K41 K56 T87 A99 Car Flh
e11*2001/116*0313*. 66-105 225/45R17 K1c K27 K2c K41 K42 K46 K56 V17 S01
e11*2001/116*0343*.
e11*2007/46*0225*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

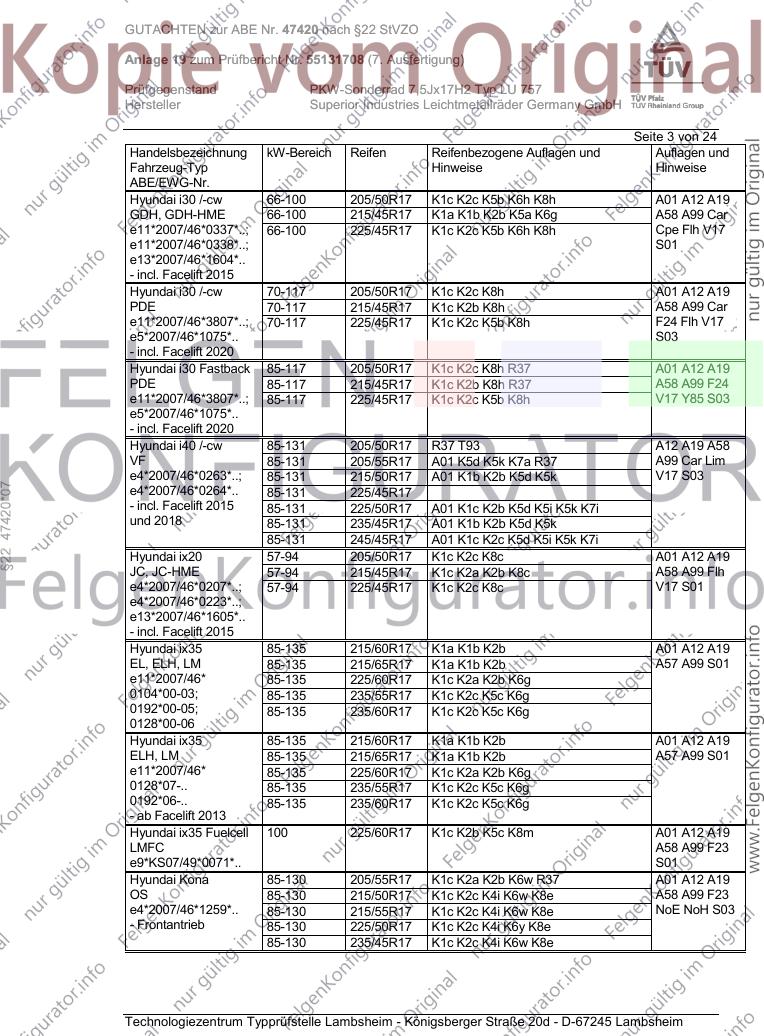

GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 3 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i30 /-cw 66-100 205/50R17 K1c K2c K5b K6h K8h A01 A12 A19
GDH, GDH-HME 66-100 215/45R17 K1a K1b K2b K5a K6g A58 A99 Car
e11*2007/46*0337*..; 66-100 225/45R17 K1c K2c K5b K6h K8h Cpe Flh V17
e11*2007/46*0338*..; S01
e13*2007/46*1604*..
- incl. Facelift 2015
Hyundai i30 /-cw 70-117 205/50R17 K1c K2c K8h A01 A12 A19
PDE 70-117 215/45R17 K1c K2b K8h A58 A99 Car
e11*2007/46*3807*..; 70-117 225/45R17 K1c K2c K5b K8h F24 Flh V17
e5*2007/46*1075*.. S03
- incl. Facelift 2020
Hyundai i30 Fastback 85-117 205/50R17 K1c K2c K8h R37 A01 A12 A19
PDE 85-117 215/45R17 K1c K2b K8h R37 A58 A99 F24
e11*2007/46*3807*..; 85-117 225/45R17 K1c K2c K5b K8h V17 Y85 S03
e5*2007/46*1075*..
- incl. Facelift 2020
Hyundai i40 /-cw 85-131 205/50R17 R37 T93 A12 A19 A58
VF 85-131 205/55R17 A01 K5d K5k K7a R37 A99 Car Lim
e4*2007/46*0263*..; 85-131 215/50R17 A01 K1b K2b K5d K5k V17 S03
§22 47420*07
e4*2007/46*0264*.. 85-131 225/45R17
- incl. Facelift 2015 85-131 225/50R17 A01 K1c K2b K5d K5i K5k K7i
und 2018 85-131 235/45R17 A01 K1b K2b K5d K5k
85-131 245/45R17 A01 K1c K2c K5d K5i K5k K7i
Hyundai ix20 57-94 205/50R17 K1c K2c K8c A01 A12 A19
JC, JC-HME 57-94 215/45R17 K1c K2a K2b K8c A58 A99 Flh
e4*2007/46*0207*..; 57-94 225/45R17 K1c K2c K8c V17 S01
e4*2007/46*0223*..;
e13*2007/46*1605*..
- incl. Facelift 2015
Hyundai ix35 85-135 215/60R17 K1a K1b K2b A01 A12 A19
EL, ELH, LM 85-135 215/65R17 K1a K1b K2b A57 A99 S01
e11*2007/46* 85-135 225/60R17 K1c K2a K2b K6g
0104*00-03; 85-135 235/55R17 K1c K2c K5c K6g
0192*00-05; 85-135 235/60R17 K1c K2c K5c K6g
0128*00-06
Hyundai ix35 85-135 215/60R17 K1a K1b K2b A01 A12 A19
ELH, LM 85-135 215/65R17 K1a K1b K2b A57 A99 S01
e11*2007/46* 85-135 225/60R17 K1c K2a K2b K6g
0128*07-.. 85-135 235/55R17 K1c K2c K5c K6g
0192*06-.. 85-135 235/60R17 K1c K2c K5c K6g
- ab Facelift 2013
Hyundai ix35 Fuelcell 100 225/60R17 K1c K2b K5c K8m A01 A12 A19
LMFC A58 A99 F23
e9*KS07/49*0071*.. S01
Hyundai Kona 85-130 205/55R17 K1c K2a K2b K6w R37 A01 A12 A19
OS 85-130 215/50R17 K1c K2c K4i K6w K8e A58 A99 F23
e4*2007/46*1259*.. 85-130 215/55R17 K1c K2c K4i K6w K8e NoE NoH S03
- Frontantrieb 85-130 225/50R17 K1c K2c K4i K6y K8e
85-130 235/45R17 K1c K2c K4i K6w K8e
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH

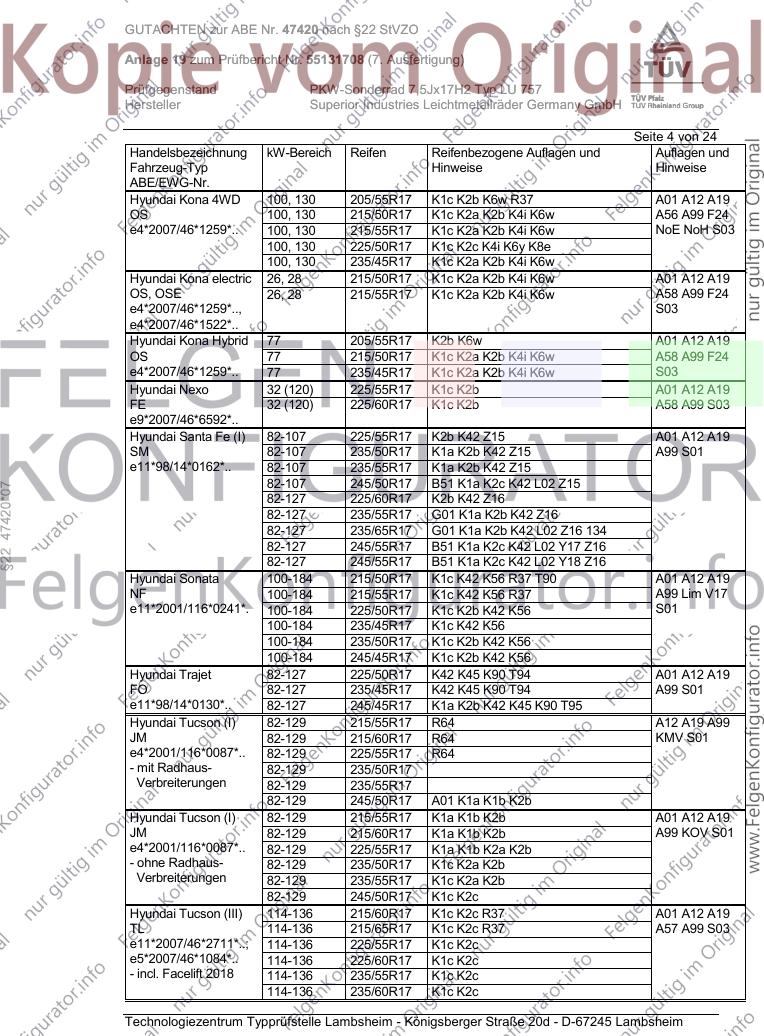

Seite 4 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Kona 4WD 100, 130 205/55R17 K1c K2b K6w R37 A01 A12 A19
OS 100, 130 215/50R17 K1c K2a K2b K4i K6w A56 A99 F24
e4*2007/46*1259*.. 100, 130 215/55R17 K1c K2a K2b K4i K6w NoE NoH S03
100, 130 225/50R17 K1c K2c K4i K6y K8e
100, 130 235/45R17 K1c K2a K2b K4i K6w
Hyundai Kona electric 26, 28 215/50R17 K1c K2a K2b K4i K6w A01 A12 A19
OS, OSE 26, 28 215/55R17 K1c K2a K2b K4i K6w A58 A99 F24
e4*2007/46*1259*.., S03
e4*2007/46*1522*..
Hyundai Kona Hybrid 77 205/55R17 K2b K6w A01 A12 A19
OS 77 215/50R17 K1c K2a K2b K4i K6w A58 A99 F24
e4*2007/46*1259*.. 77 235/45R17 K1c K2a K2b K4i K6w S03
Hyundai Nexo 32 (120) 225/55R17 K1c K2b A01 A12 A19
FE 32 (120) 225/60R17 K1c K2b A58 A99 S03
e9*2007/46*6592*..
Hyundai Santa Fe (I) 82-107 225/55R17 K2b K42 Z15 A01 A12 A19
SM 82-107 235/50R17 K1a K2b K42 Z15 A99 S01
e11*98/14*0162*.. 82-107 235/55R17 K1a K2b K42 Z15
82-107 245/50R17 B51 K1a K2c K42 L02 Z15
§22 47420*07
82-127 225/60R17 K2b K42 Z16
82-127 235/55R17 G01 K1a K2b K42 Z16
82-127 235/65R17 G01 K1a K2b K42 L02 Z16 134
82-127 245/55R17 B51 K1a K2c K42 L02 Y17 Z16
82-127 245/55R17 B51 K1a K2c K42 L02 Y18 Z16
Hyundai Sonata 100-184 215/50R17 K1c K42 K56 R37 T90 A01 A12 A19
NF 100-184 215/55R17 K1c K42 K56 R37 A99 Lim V17
e11*2001/116*0241*. 100-184 225/50R17 K1c K2b K42 K56 S01
100-184 235/45R17 K1c K42 K56
100-184 235/50R17 K1c K2b K42 K56
100-184 245/45R17 K1c K2b K42 K56
Hyundai Trajet 82-127 225/50R17 K42 K45 K90 T94 A01 A12 A19
FO 82-127 235/45R17 K42 K45 K90 T94 A99 S01
e11*98/14*0130*.. 82-127 245/45R17 K1a K2b K42 K45 K90 T95
Hyundai Tucson (I) 82-129 215/55R17 R64 A12 A19 A99
JM 82-129 215/60R17 R64 KMV S01
e4*2001/116*0087*.. 82-129 225/55R17 R64
- mit Radhaus- 82-129 235/50R17
Verbreiterungen 82-129 235/55R17
82-129 245/50R17 A01 K1a K1b K2b
Hyundai Tucson (I) 82-129 215/55R17 K1a K1b K2b A01 A12 A19
JM 82-129 215/60R17 K1a K1b K2b A99 KOV S01
e4*2001/116*0087*.. 82-129 225/55R17 K1a K1b K2a K2b
- ohne Radhaus- 82-129 235/50R17 K1c K2a K2b
Verbreiterungen 82-129 235/55R17 K1c K2a K2b
82-129 245/50R17 K1c K2c
Hyundai Tucson (III) 114-136 215/60R17 K1c K2c R37 A01 A12 A19
TL 114-136 215/65R17 K1c K2c R37 A57 A99 S03
e11*2007/46*2711*..; 114-136 225/55R17 K1c K2c
e5*2007/46*1084*.. 114-136 225/60R17 K1c K2c
- incl. Facelift 2018 114-136 235/55R17 K1c K2c
114-136 235/60R17 K1c K2c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH

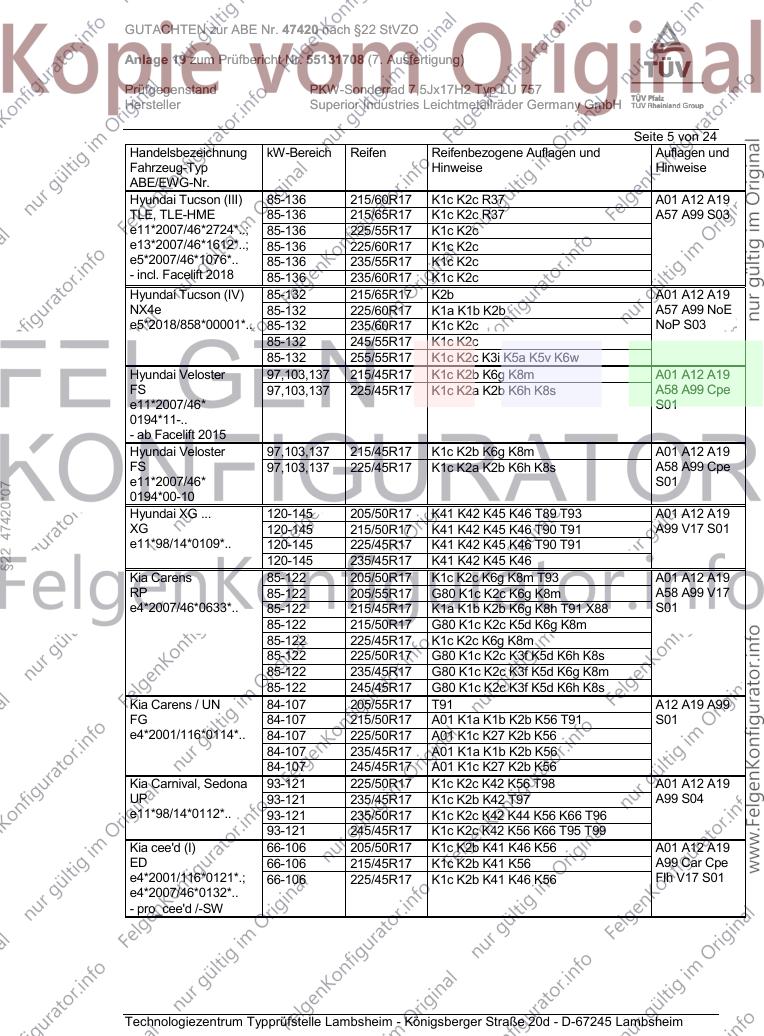

Seite 5 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Tucson (III) 85-136 215/60R17 K1c K2c R37 A01 A12 A19
TLE, TLE-HME 85-136 215/65R17 K1c K2c R37 A57 A99 S03
e11*2007/46*2724*..; 85-136 225/55R17 K1c K2c
e13*2007/46*1612*..; 85-136 225/60R17 K1c K2c
e5*2007/46*1076*.. 85-136 235/55R17 K1c K2c
- incl. Facelift 2018 85-136 235/60R17 K1c K2c
Hyundai Tucson (IV) 85-132 215/65R17 K2b A01 A12 A19
NX4e 85-132 225/60R17 K1a K1b K2b A57 A99 NoE
e5*2018/858*00001*.. 85-132 235/60R17 K1c K2c NoP S03
85-132 245/55R17 K1c K2c
85-132 255/55R17 K1c K2c K3i K5a K5v K6w
Hyundai Veloster 97,103,137 215/45R17 K1c K2b K6g K8m A01 A12 A19
FS 97,103,137 225/45R17 K1c K2a K2b K6h K8s A58 A99 Cpe
e11*2007/46* S01
0194*11-..
- ab Facelift 2015
Hyundai Veloster 97,103,137 215/45R17 K1c K2b K6g K8m A01 A12 A19
FS 97,103,137 225/45R17 K1c K2a K2b K6h K8s A58 A99 Cpe
e11*2007/46* S01
§22 47420*07
0194*00-10
Hyundai XG ... 120-145 205/50R17 K41 K42 K45 K46 T89 T93 A01 A12 A19
XG 120-145 215/50R17 K41 K42 K45 K46 T90 T91 A99 V17 S01
e11*98/14*0109*.. 120-145 225/45R17 K41 K42 K45 K46 T90 T91
120-145 235/45R17 K41 K42 K45 K46
Kia Carens 85-122 205/50R17 K1c K2c K6g K8m T93 A01 A12 A19
RP 85-122 205/55R17 G80 K1c K2c K6g K8m A58 A99 V17
e4*2007/46*0633*.. 85-122 215/45R17 K1a K1b K2b K6g K8h T91 X88 S01
85-122 215/50R17 G80 K1c K2c K5d K6g K8m
85-122 225/45R17 K1c K2c K6g K8m
85-122 225/50R17 G80 K1c K2c K3f K5d K6h K8s
85-122 235/45R17 G80 K1c K2c K3f K5d K6g K8m
85-122 245/45R17 G80 K1c K2c K3f K5d K6h K8s
Kia Carens / UN 84-107 205/55R17 T91 A12 A19 A99
FG 84-107 215/50R17 A01 K1a K1b K2b K56 T91 S01
e4*2001/116*0114*.. 84-107 225/50R17 A01 K1c K27 K2b K56
84-107 235/45R17 A01 K1a K1b K2b K56
84-107 245/45R17 A01 K1c K27 K2b K56
Kia Carnival, Sedona 93-121 225/50R17 K1c K2c K42 K56 T98 A01 A12 A19
UP 93-121 235/45R17 K1c K2b K42 T97 A99 S04
e11*98/14*0112*.. 93-121 235/50R17 K1c K2c K42 K44 K56 K66 T96
93-121 245/45R17 K1c K2c K42 K56 K66 T95 T99
Kia cee'd (I) 66-106 205/50R17 K1c K2b K41 K46 K56 A01 A12 A19
ED 66-106 215/45R17 K1c K2b K41 K56 A99 Car Cpe
e4*2001/116*0121*.; 66-106 225/45R17 K1c K2b K41 K46 K56 Flh V17 S01
e4*2007/46*0132*..
- pro_cee'd /-SW
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH

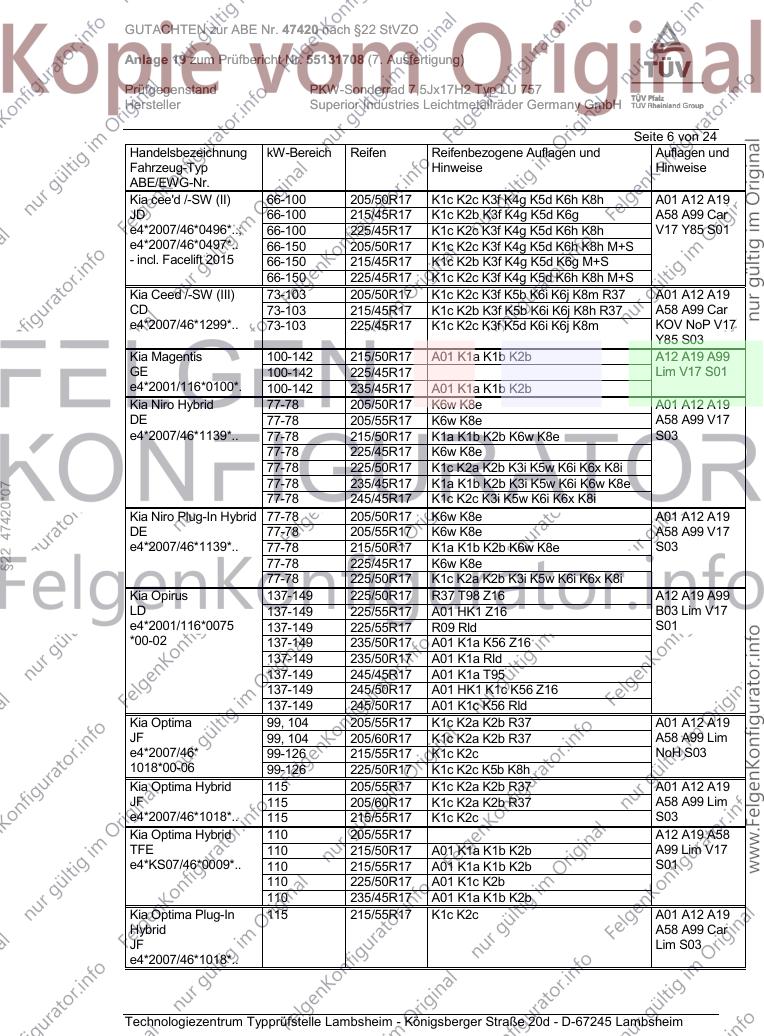

Seite 6 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia cee'd /-SW (II) 66-100 205/50R17 K1c K2c K3f K4g K5d K6h K8h A01 A12 A19
JD 66-100 215/45R17 K1c K2b K3f K4g K5d K6g A58 A99 Car
e4*2007/46*0496*..; 66-100 225/45R17 K1c K2c K3f K4g K5d K6h K8h V17 Y85 S01
e4*2007/46*0497*.. 66-150 205/50R17 K1c K2c K3f K4g K5d K6h K8h M+S
- incl. Facelift 2015 66-150 215/45R17 K1c K2b K3f K4g K5d K6g M+S
66-150 225/45R17 K1c K2c K3f K4g K5d K6h K8h M+S
Kia Ceed /-SW (III) 73-103 205/50R17 K1c K2c K3f K5b K6i K6j K8m R37 A01 A12 A19
CD 73-103 215/45R17 K1c K2b K3f K5b K6i K6j K8h R37 A58 A99 Car
e4*2007/46*1299*.. 73-103 225/45R17 K1c K2c K3f K5d K6i K6j K8m KOV NoP V17
Y85 S03
Kia Magentis 100-142 215/50R17 A01 K1a K1b K2b A12 A19 A99
GE 100-142 225/45R17 Lim V17 S01
e4*2001/116*0100*. 100-142 235/45R17 A01 K1a K1b K2b
Kia Niro Hybrid 77-78 205/50R17 K6w K8e A01 A12 A19
DE 77-78 205/55R17 K6w K8e A58 A99 V17
e4*2007/46*1139*.. 77-78 215/50R17 K1a K1b K2b K6w K8e S03
77-78 225/45R17 K6w K8e
77-78 225/50R17 K1c K2a K2b K3i K5w K6i K6x K8i
77-78 235/45R17 K1a K1b K2b K3i K5w K6i K6w K8e
§22 47420*07
77-78 245/45R17 K1c K2c K3i K5w K6i K6x K8i
Kia Niro Plug-In Hybrid 77-78 205/50R17 K6w K8e A01 A12 A19
DE 77-78 205/55R17 K6w K8e A58 A99 V17
e4*2007/46*1139*.. 77-78 215/50R17 K1a K1b K2b K6w K8e S03
77-78 225/45R17 K6w K8e
77-78 225/50R17 K1c K2a K2b K3i K5w K6i K6x K8i
Kia Opirus 137-149 225/50R17 R37 T98 Z16 A12 A19 A99
LD 137-149 225/55R17 A01 HK1 Z16 B03 Lim V17
e4*2001/116*0075 137-149 225/55R17 R09 Rld S01
*00-02 137-149 235/50R17 A01 K1a K56 Z16
137-149 235/50R17 A01 K1a Rld
137-149 245/45R17 A01 K1a T95
137-149 245/50R17 A01 HK1 K1c K56 Z16
137-149 245/50R17 A01 K1c K56 Rld
Kia Optima 99, 104 205/55R17 K1c K2a K2b R37 A01 A12 A19
JF 99, 104 205/60R17 K1c K2a K2b R37 A58 A99 Lim
e4*2007/46* 99-126 215/55R17 K1c K2c NoH S03
1018*00-06 99-126 225/50R17 K1c K2c K5b K8h
Kia Optima Hybrid 115 205/55R17 K1c K2a K2b R37 A01 A12 A19
JF 115 205/60R17 K1c K2a K2b R37 A58 A99 Lim
e4*2007/46*1018*.. 115 215/55R17 K1c K2c S03
Kia Optima Hybrid 110 205/55R17 A12 A19 A58
TFE 110 215/50R17 A01 K1a K1b K2b A99 Lim V17
e4*KS07/46*0009*.. 110 215/55R17 A01 K1a K1b K2b S01
110 225/50R17 A01 K1c K2b
110 235/45R17 A01 K1a K1b K2b
Kia Optima Plug-In 115 215/55R17 K1c K2c A01 A12 A19
Hybrid A58 A99 Car
JF Lim S03
e4*2007/46*1018*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH

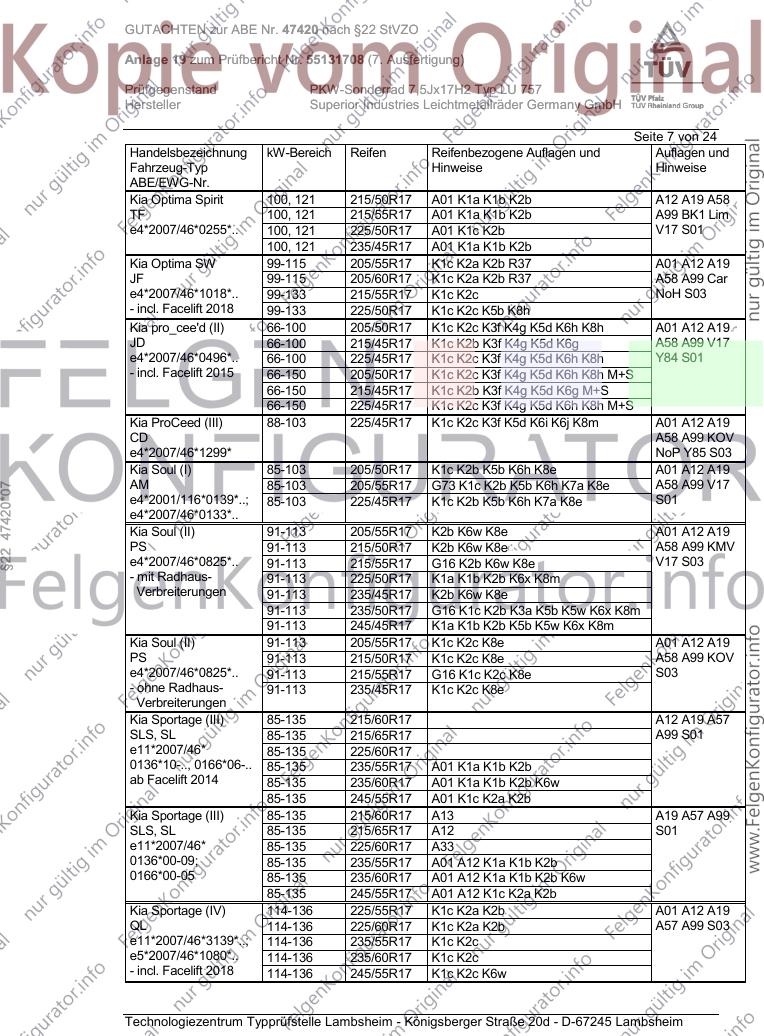

Seite 7 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Optima Spirit 100, 121 215/50R17 A01 K1a K1b K2b A12 A19 A58
TF 100, 121 215/55R17 A01 K1a K1b K2b A99 BK1 Lim
e4*2007/46*0255*.. 100, 121 225/50R17 A01 K1c K2b V17 S01
100, 121 235/45R17 A01 K1a K1b K2b
Kia Optima SW 99-115 205/55R17 K1c K2a K2b R37 A01 A12 A19
JF 99-115 205/60R17 K1c K2a K2b R37 A58 A99 Car
e4*2007/46*1018*.. 99-133 215/55R17 K1c K2c NoH S03
- incl. Facelift 2018 99-133 225/50R17 K1c K2c K5b K8h
Kia pro_cee'd (II) 66-100 205/50R17 K1c K2c K3f K4g K5d K6h K8h A01 A12 A19
JD 66-100 215/45R17 K1c K2b K3f K4g K5d K6g A58 A99 V17
e4*2007/46*0496*.. 66-100 225/45R17 K1c K2c K3f K4g K5d K6h K8h Y84 S01
- incl. Facelift 2015 66-150 205/50R17 K1c K2c K3f K4g K5d K6h K8h M+S
66-150 215/45R17 K1c K2b K3f K4g K5d K6g M+S
66-150 225/45R17 K1c K2c K3f K4g K5d K6h K8h M+S
Kia ProCeed (III) 88-103 225/45R17 K1c K2c K3f K5d K6i K6j K8m A01 A12 A19
CD A58 A99 KOV
e4*2007/46*1299* NoP Y85 S03
Kia Soul (I) 85-103 205/50R17 K1c K2b K5b K6h K8e A01 A12 A19
AM 85-103 205/55R17 G73 K1c K2b K5b K6h K7a K8e A58 A99 V17
§22 47420*07
e4*2001/116*0139*..; 85-103 225/45R17 K1c K2b K5b K6h K7a K8e S01
e4*2007/46*0133*..
Kia Soul (II) 91-113 205/55R17 K2b K6w K8e A01 A12 A19
PS 91-113 215/50R17 K2b K6w K8e A58 A99 KMV
e4*2007/46*0825*.. 91-113 215/55R17 G16 K2b K6w K8e V17 S03
- mit Radhaus- 91-113 225/50R17 K1a K1b K2b K6x K8m
Verbreiterungen 91-113 235/45R17 K2b K6w K8e
91-113 235/50R17 G16 K1c K2b K3a K5b K5w K6x K8m
91-113 245/45R17 K1a K1b K2b K5b K5w K6x K8m
Kia Soul (II) 91-113 205/55R17 K1c K2c K8e A01 A12 A19
PS 91-113 215/50R17 K1c K2c K8e A58 A99 KOV
e4*2007/46*0825*.. 91-113 215/55R17 G16 K1c K2c K8e S03
- ohne Radhaus- 91-113 235/45R17 K1c K2c K8e
Verbreiterungen
Kia Sportage (III) 85-135 215/60R17 A12 A19 A57
SLS, SL 85-135 215/65R17 A99 S01
e11*2007/46* 85-135 225/60R17
0136*10-.., 0166*06-.. 85-135 235/55R17 A01 K1a K1b K2b
ab Facelift 2014 85-135 235/60R17 A01 K1a K1b K2b K6w
85-135 245/55R17 A01 K1c K2a K2b
Kia Sportage (III) 85-135 215/60R17 A13 A19 A57 A99
SLS, SL 85-135 215/65R17 A12 S01
e11*2007/46* 85-135 225/60R17 A33
0136*00-09; 85-135 235/55R17 A01 A12 K1a K1b K2b
0166*00-05 85-135 235/60R17 A01 A12 K1a K1b K2b K6w
85-135 245/55R17 A01 A12 K1c K2a K2b
Kia Sportage (IV) 114-136 225/55R17 K1c K2a K2b A01 A12 A19
QL 114-136 225/60R17 K1c K2a K2b A57 A99 S03
e11*2007/46*3139*..; 114-136 235/55R17 K1c K2c
e5*2007/46*1080*.. 114-136 235/60R17 K1c K2c
- incl. Facelift 2018 114-136 245/55R17 K1c K2c K6w
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH

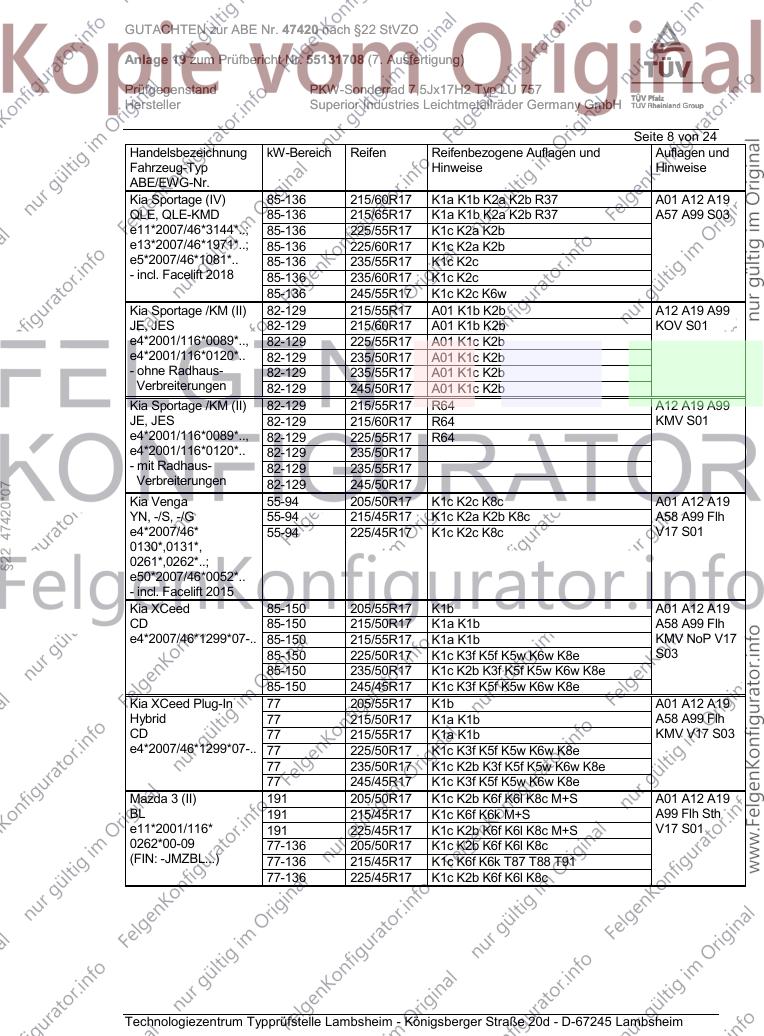

Seite 8 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sportage (IV) 85-136 215/60R17 K1a K1b K2a K2b R37 A01 A12 A19
QLE, QLE-KMD 85-136 215/65R17 K1a K1b K2a K2b R37 A57 A99 S03
e11*2007/46*3144*..; 85-136 225/55R17 K1c K2a K2b
e13*2007/46*1971*..; 85-136 225/60R17 K1c K2a K2b
e5*2007/46*1081*.. 85-136 235/55R17 K1c K2c
- incl. Facelift 2018 85-136 235/60R17 K1c K2c
85-136 245/55R17 K1c K2c K6w
Kia Sportage /KM (II) 82-129 215/55R17 A01 K1b K2b A12 A19 A99
JE, JES 82-129 215/60R17 A01 K1b K2b KOV S01
e4*2001/116*0089*.., 82-129 225/55R17 A01 K1c K2b
e4*2001/116*0120*.. 82-129 235/50R17 A01 K1c K2b
- ohne Radhaus- 82-129 235/55R17 A01 K1c K2b
Verbreiterungen 82-129 245/50R17 A01 K1c K2b
Kia Sportage /KM (II) 82-129 215/55R17 R64 A12 A19 A99
JE, JES 82-129 215/60R17 R64 KMV S01
e4*2001/116*0089*.., 82-129 225/55R17 R64
e4*2001/116*0120*.. 82-129 235/50R17
- mit Radhaus- 82-129 235/55R17
Verbreiterungen 82-129 245/50R17
§22 47420*07
Kia Venga 55-94 205/50R17 K1c K2c K8c A01 A12 A19
YN, -/S, -/G 55-94 215/45R17 K1c K2a K2b K8c A58 A99 Flh
e4*2007/46* 55-94 225/45R17 K1c K2c K8c V17 S01
0130*,0131*,
0261*,0262*..;
e50*2007/46*0052*..
- incl. Facelift 2015
Kia XCeed 85-150 205/55R17 K1b A01 A12 A19
CD 85-150 215/50R17 K1a K1b A58 A99 Flh
e4*2007/46*1299*07-.. 85-150 215/55R17 K1a K1b KMV NoP V17
85-150 225/50R17 K1c K3f K5f K5w K6w K8e S03
85-150 235/50R17 K1c K2b K3f K5f K5w K6w K8e
85-150 245/45R17 K1c K3f K5f K5w K6w K8e
Kia XCeed Plug-In 77 205/55R17 K1b A01 A12 A19
Hybrid 77 215/50R17 K1a K1b A58 A99 Flh
CD 77 215/55R17 K1a K1b KMV V17 S03
e4*2007/46*1299*07-.. 77 225/50R17 K1c K3f K5f K5w K6w K8e
77 235/50R17 K1c K2b K3f K5f K5w K6w K8e
77 245/45R17 K1c K3f K5f K5w K6w K8e
Mazda 3 (II) 191 205/50R17 K1c K2b K6f K6l K8c M+S A01 A12 A19
BL 191 215/45R17 K1c K6f K6k M+S A99 Flh Sth
e11*2001/116* 191 225/45R17 K1c K2b K6f K6l K8c M+S V17 S01
0262*00-09 77-136 205/50R17 K1c K2b K6f K6l K8c
(FIN: -JMZBL...) 77-136 215/45R17 K1c K6f K6k T87 T88 T91
77-136 225/45R17 K1c K2b K6f K6l K8c

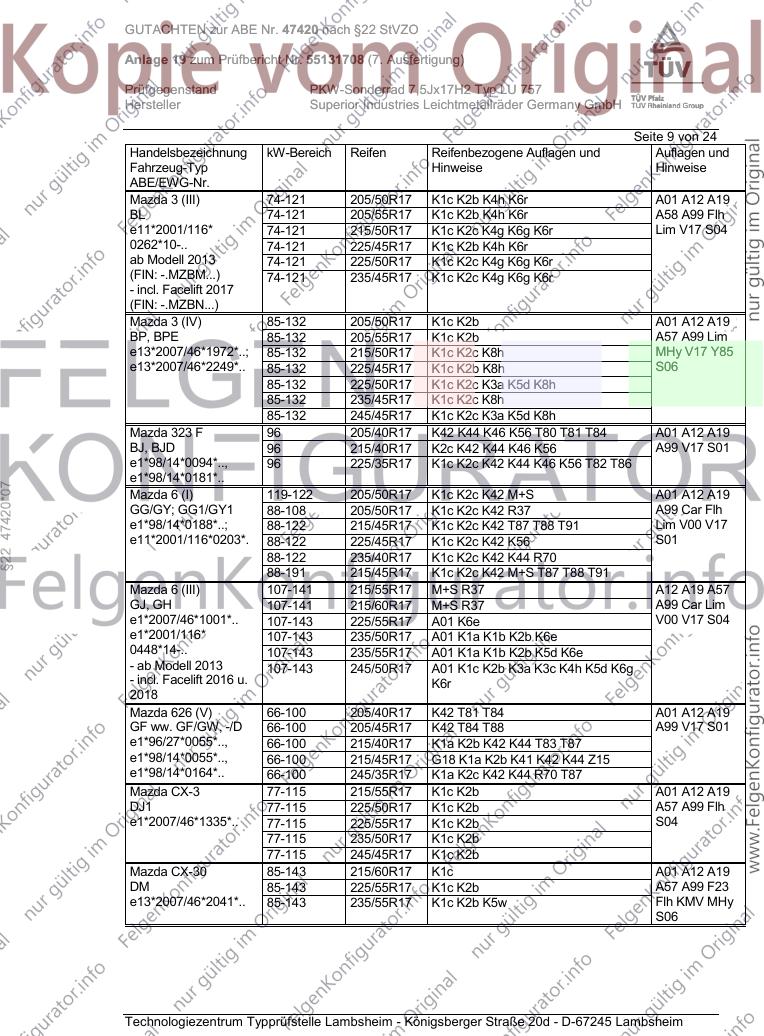

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 9 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 3 (III) 74-121 205/50R17 K1c K2b K4h K6r A01 A12 A19
BL 74-121 205/55R17 K1c K2b K4h K6r A58 A99 Flh
e11*2001/116* 74-121 215/50R17 K1c K2c K4g K6g K6r Lim V17 S04
0262*10-.. 74-121 225/45R17 K1c K2b K4h K6r
ab Modell 2013 74-121 225/50R17 K1c K2c K4g K6g K6r
(FIN: -.MZBM...) 74-121 235/45R17 K1c K2c K4g K6g K6r
- incl. Facelift 2017
(FIN: -.MZBN...)
Mazda 3 (IV) 85-132 205/50R17 K1c K2b A01 A12 A19
BP, BPE 85-132 205/55R17 K1c K2b A57 A99 Lim
e13*2007/46*1972*..; 85-132 215/50R17 K1c K2c K8h MHy V17 Y85
e13*2007/46*2249*.. 85-132 225/45R17 K1c K2b K8h S06
85-132 225/50R17 K1c K2c K3a K5d K8h
85-132 235/45R17 K1c K2c K8h
85-132 245/45R17 K1c K2c K3a K5d K8h
Mazda 323 F 96 205/40R17 K42 K44 K46 K56 T80 T81 T84 A01 A12 A19
BJ, BJD 96 215/40R17 K2c K42 K44 K46 K56 A99 V17 S01
e1*98/14*0094*.., 96 225/35R17 K1c K2c K42 K44 K46 K56 T82 T86
e1*98/14*0181*..
§22 47420*07
Mazda 6 (I) 119-122 205/50R17 K1c K2c K42 M+S A01 A12 A19
GG/GY; GG1/GY1 88-108 205/50R17 K1c K2c K42 R37 A99 Car Flh
e1*98/14*0188*..; 88-122 215/45R17 K1c K2c K42 T87 T88 T91 Lim V00 V17
e11*2001/116*0203*. 88-122 225/45R17 K1c K2c K42 K56 S01
88-122 235/40R17 K1c K2c K42 K44 R70
88-191 215/45R17 K1c K2c K42 M+S T87 T88 T91
Mazda 6 (III) 107-141 215/55R17 M+S R37 A12 A19 A57
GJ, GH 107-141 215/60R17 M+S R37 A99 Car Lim
e1*2007/46*1001*.. 107-143 225/55R17 A01 K6e V00 V17 S04
e1*2001/116* 107-143 235/50R17 A01 K1a K1b K2b K6e
0448*14-.. 107-143 235/55R17 A01 K1a K1b K2b K5d K6e
- ab Modell 2013 107-143 245/50R17 A01 K1c K2b K3a K3c K4h K5d K6g
- incl. Facelift 2016 u. K6r
2018
Mazda 626 (V) 66-100 205/40R17 K42 T81 T84 A01 A12 A19
GF ww. GF/GW, -/D 66-100 205/45R17 K42 T84 T88 A99 V17 S01
e1*96/27*0055*.., 66-100 215/40R17 K1a K2b K42 K44 T83 T87
e1*98/14*0055*.., 66-100 215/45R17 G18 K1a K2b K41 K42 K44 Z15
e1*98/14*0164*.. 66-100 245/35R17 K1a K2c K42 K44 R70 T87
Mazda CX-3 77-115 215/55R17 K1c K2b A01 A12 A19
DJ1 77-115 225/50R17 K1c K2b A57 A99 Flh
e1*2007/46*1335*.. 77-115 225/55R17 K1c K2b S04
77-115 235/50R17 K1c K2b
77-115 245/45R17 K1c K2b
Mazda CX-30 85-143 215/60R17 K1c A01 A12 A19
DM 85-143 225/55R17 K1c K2b A57 A99 F23
e13*2007/46*2041*.. 85-143 235/55R17 K1c K2b K5w Flh KMV MHy
S06

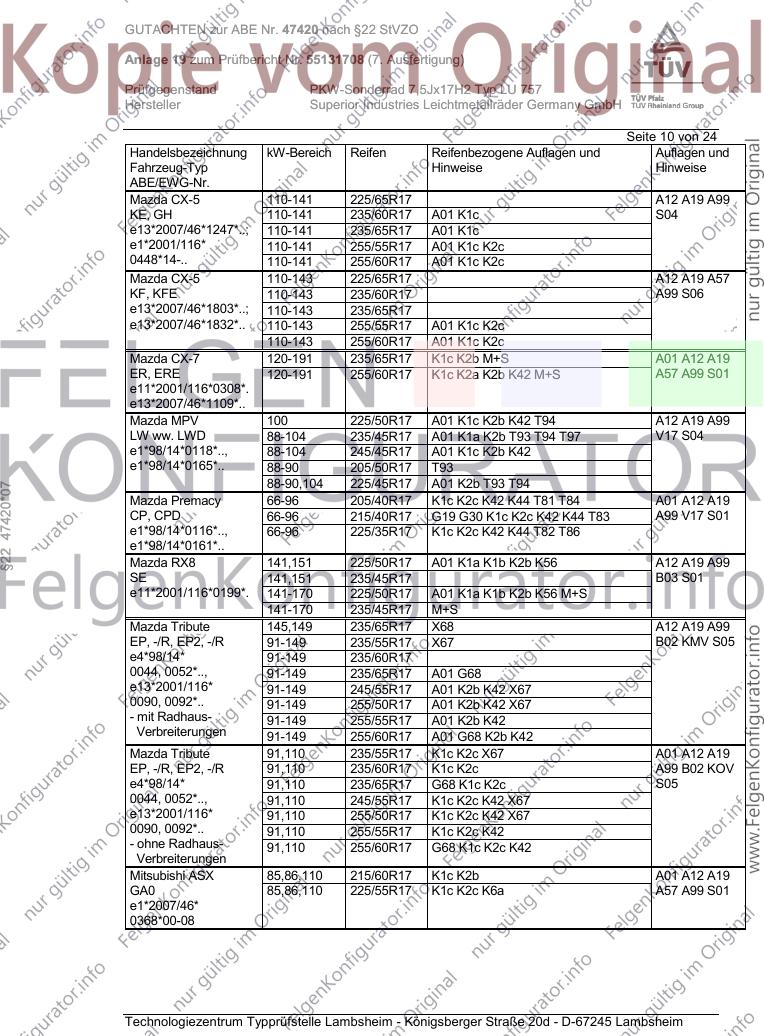

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 10 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda CX-5 110-141 225/65R17 A12 A19 A99
KE, GH 110-141 235/60R17 A01 K1c S04
e13*2007/46*1247*..; 110-141 235/65R17 A01 K1c
e1*2001/116* 110-141 255/55R17 A01 K1c K2c
0448*14-.. 110-141 255/60R17 A01 K1c K2c
Mazda CX-5 110-143 225/65R17 A12 A19 A57
KF, KFE 110-143 235/60R17 A99 S06
e13*2007/46*1803*..; 110-143 235/65R17
e13*2007/46*1832*.. 110-143 255/55R17 A01 K1c K2c
110-143 255/60R17 A01 K1c K2c
Mazda CX-7 120-191 235/65R17 K1c K2b M+S A01 A12 A19
ER, ERE 120-191 255/60R17 K1c K2a K2b K42 M+S A57 A99 S01
e11*2001/116*0308*.
e13*2007/46*1109*..
Mazda MPV 100 225/50R17 A01 K1c K2b K42 T94 A12 A19 A99
LW ww. LWD 88-104 235/45R17 A01 K1a K2b T93 T94 T97 V17 S04
e1*98/14*0118*.., 88-104 245/45R17 A01 K1c K2b K42
e1*98/14*0165*.. 88-90 205/50R17 T93
88-90,104 225/45R17 A01 K2b T93 T94
§22 47420*07
Mazda Premacy 66-96 205/40R17 K1c K2c K42 K44 T81 T84 A01 A12 A19
CP, CPD 66-96 215/40R17 G19 G30 K1c K2c K42 K44 T83 A99 V17 S01
e1*98/14*0116*.., 66-96 225/35R17 K1c K2c K42 K44 T82 T86
e1*98/14*0161*..
Mazda RX8 141,151 225/50R17 A01 K1a K1b K2b K56 A12 A19 A99
SE 141,151 235/45R17 B03 S01
e11*2001/116*0199*. 141-170 225/50R17 A01 K1a K1b K2b K56 M+S
141-170 235/45R17 M+S
Mazda Tribute 145,149 235/65R17 X68 A12 A19 A99
EP, -/R, EP2, -/R 91-149 235/55R17 X67 B02 KMV S05
e4*98/14* 91-149 235/60R17
0044, 0052*.., 91-149 235/65R17 A01 G68
e13*2001/116* 91-149 245/55R17 A01 K2b K42 X67
0090, 0092*.. 91-149 255/50R17 A01 K2b K42 X67
- mit Radhaus- 91-149 255/55R17 A01 K2b K42
Verbreiterungen 91-149 255/60R17 A01 G68 K2b K42
Mazda Tribute 91,110 235/55R17 K1c K2c X67 A01 A12 A19
EP, -/R, EP2, -/R 91,110 235/60R17 K1c K2c A99 B02 KOV
e4*98/14* 91,110 235/65R17 G68 K1c K2c S05
0044, 0052*.., 91,110 245/55R17 K1c K2c K42 X67
e13*2001/116* 91,110 255/50R17 K1c K2c K42 X67
0090, 0092*.. 91,110 255/55R17 K1c K2c K42
- ohne Radhaus- 91,110 255/60R17 G68 K1c K2c K42
Verbreiterungen
Mitsubishi ASX 85,86,110 215/60R17 K1c K2b A01 A12 A19
GA0 85,86,110 225/55R17 K1c K2c K6a A57 A99 S01
e1*2007/46*
0368*00-08

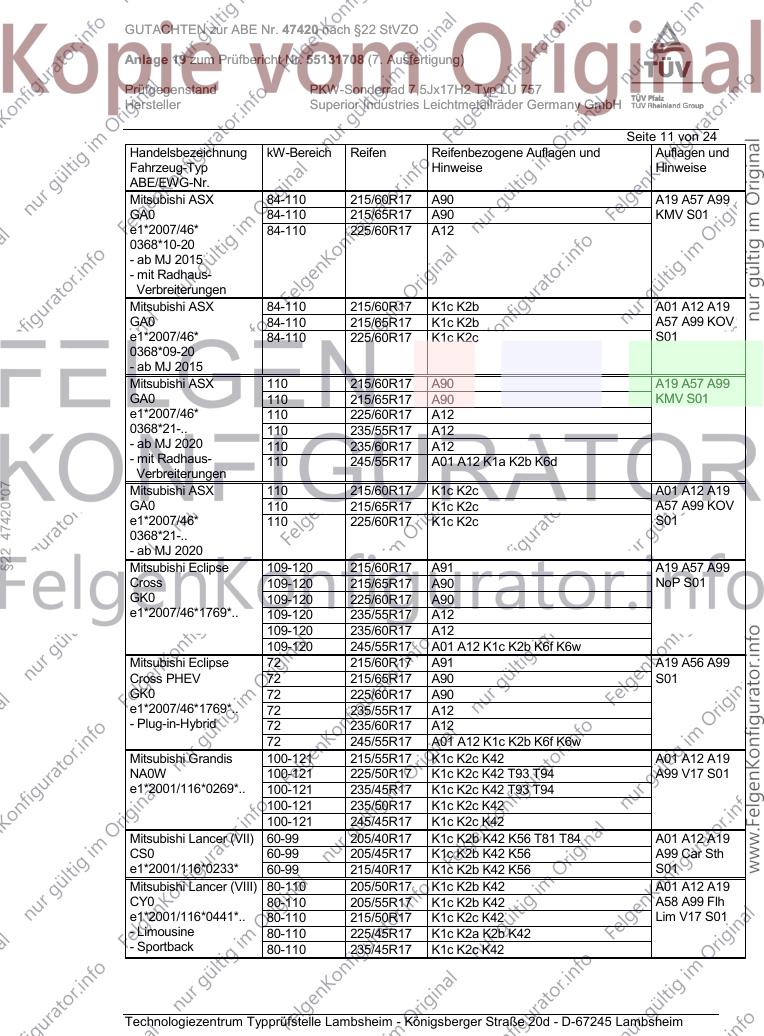

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 11 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi ASX 84-110 215/60R17 A90 A19 A57 A99
GA0 84-110 215/65R17 A90 KMV S01
e1*2007/46* 84-110 225/60R17 A12
0368*10-20
- ab MJ 2015
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX 84-110 215/60R17 K1c K2b A01 A12 A19
GA0 84-110 215/65R17 K1c K2b A57 A99 KOV
e1*2007/46* 84-110 225/60R17 K1c K2c S01
0368*09-20
- ab MJ 2015
Mitsubishi ASX 110 215/60R17 A90 A19 A57 A99
GA0 110 215/65R17 A90 KMV S01
e1*2007/46* 110 225/60R17 A12
0368*21-.. 110 235/55R17 A12
- ab MJ 2020 110 235/60R17 A12
- mit Radhaus- 110 245/55R17 A01 A12 K1a K2b K6d
Verbreiterungen
§22 47420*07
Mitsubishi ASX 110 215/60R17 K1c K2c A01 A12 A19
GA0 110 215/65R17 K1c K2c A57 A99 KOV
e1*2007/46* 110 225/60R17 K1c K2c S01
0368*21-..
- ab MJ 2020
Mitsubishi Eclipse 109-120 215/60R17 A91 A19 A57 A99
Cross 109-120 215/65R17 A90 NoP S01
GK0 109-120 225/60R17 A90
e1*2007/46*1769*.. 109-120 235/55R17 A12
109-120 235/60R17 A12
109-120 245/55R17 A01 A12 K1c K2b K6f K6w
Mitsubishi Eclipse 72 215/60R17 A91 A19 A56 A99
Cross PHEV 72 215/65R17 A90 S01
GK0 72 225/60R17 A90
e1*2007/46*1769*.. 72 235/55R17 A12
- Plug-in-Hybrid 72 235/60R17 A12
72 245/55R17 A01 A12 K1c K2b K6f K6w
Mitsubishi Grandis 100-121 215/55R17 K1c K2c K42 A01 A12 A19
NA0W 100-121 225/50R17 K1c K2c K42 T93 T94 A99 V17 S01
e1*2001/116*0269*.. 100-121 235/45R17 K1c K2c K42 T93 T94
100-121 235/50R17 K1c K2c K42
100-121 245/45R17 K1c K2c K42
Mitsubishi Lancer (VII) 60-99 205/40R17 K1c K2b K42 K56 T81 T84 A01 A12 A19
CS0 60-99 205/45R17 K1c K2b K42 K56 A99 Car Sth
e1*2001/116*0233* 60-99 215/40R17 K1c K2b K42 K56 S01
Mitsubishi Lancer (VIII) 80-110 205/50R17 K1c K2b K42 A01 A12 A19
CY0 80-110 205/55R17 K1c K2b K42 A58 A99 Flh
e1*2001/116*0441*.. 80-110 215/50R17 K1c K2c K42 Lim V17 S01
- Limousine 80-110 225/45R17 K1c K2a K2b K42
- Sportback 80-110 235/45R17 K1c K2c K42

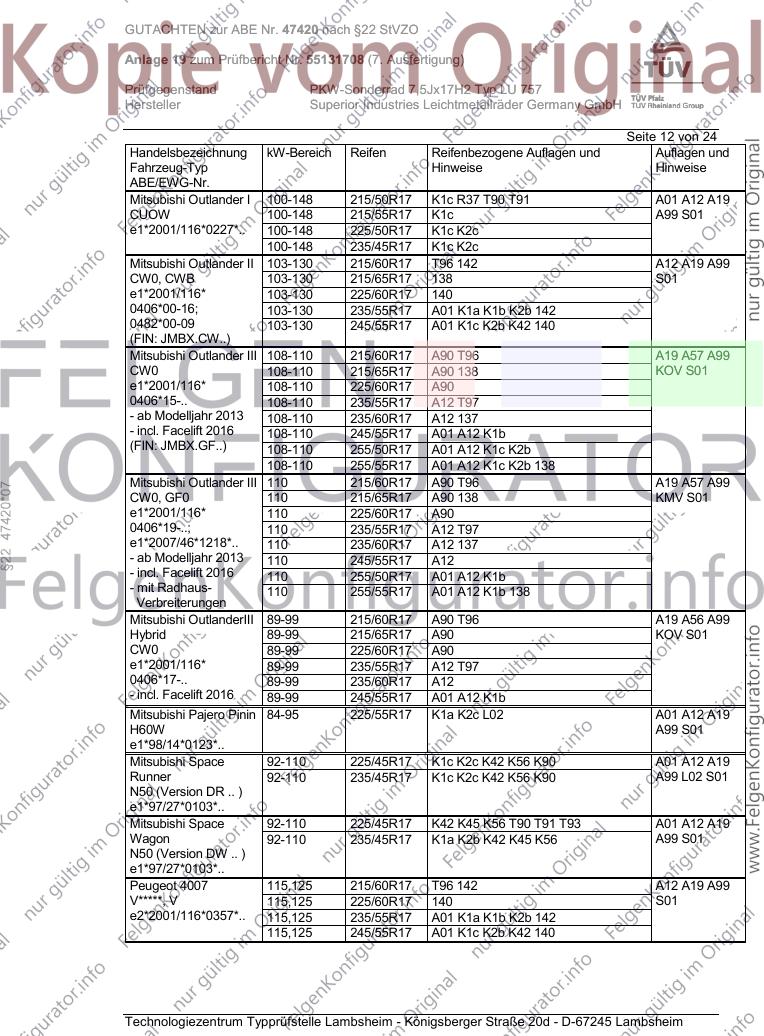

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 12 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Outlander I 100-148 215/50R17 K1c R37 T90 T91 A01 A12 A19
CUOW 100-148 215/55R17 K1c A99 S01
e1*2001/116*0227*.. 100-148 225/50R17 K1c K2c
100-148 235/45R17 K1c K2c
Mitsubishi Outlander II 103-130 215/60R17 T96 142 A12 A19 A99
CW0, CWB 103-130 215/65R17 138 S01
e1*2001/116* 103-130 225/60R17 140
0406*00-16; 103-130 235/55R17 A01 K1a K1b K2b 142
0482*00-09 103-130 245/55R17 A01 K1c K2b K42 140
(FIN: JMBX.CW..)
Mitsubishi Outlander III 108-110 215/60R17 A90 T96 A19 A57 A99
CW0 108-110 215/65R17 A90 138 KOV S01
e1*2001/116* 108-110 225/60R17 A90
0406*15-.. 108-110 235/55R17 A12 T97
- ab Modelljahr 2013 108-110 235/60R17 A12 137
- incl. Facelift 2016 108-110 245/55R17 A01 A12 K1b
(FIN: JMBX.GF..) 108-110 255/50R17 A01 A12 K1c K2b
108-110 255/55R17 A01 A12 K1c K2b 138
Mitsubishi Outlander III 110 215/60R17 A90 T96 A19 A57 A99
§22 47420*07
CW0, GF0 110 215/65R17 A90 138 KMV S01
e1*2001/116* 110 225/60R17 A90
0406*19-..; 110 235/55R17 A12 T97
e1*2007/46*1218*.. 110 235/60R17 A12 137
- ab Modelljahr 2013 110 245/55R17 A12
- incl. Facelift 2016 110 255/50R17 A01 A12 K1b
- mit Radhaus- 110 255/55R17 A01 A12 K1b 138
Verbreiterungen
Mitsubishi OutlanderIII 89-99 215/60R17 A90 T96 A19 A56 A99
Hybrid 89-99 215/65R17 A90 KOV S01
CW0 89-99 225/60R17 A90
e1*2001/116* 89-99 235/55R17 A12 T97
0406*17-.. 89-99 235/60R17 A12
- incl. Facelift 2016 89-99 245/55R17 A01 A12 K1b
Mitsubishi Pajero Pinin 84-95 225/55R17 K1a K2c L02 A01 A12 A19
H60W A99 S01
e1*98/14*0123*..
Mitsubishi Space 92-110 225/45R17 K1c K2c K42 K56 K90 A01 A12 A19
Runner 92-110 235/45R17 K1c K2c K42 K56 K90 A99 L02 S01
N50 (Version DR .. )
e1*97/27*0103*..
Mitsubishi Space 92-110 225/45R17 K42 K45 K56 T90 T91 T93 A01 A12 A19
Wagon 92-110 235/45R17 K1a K2b K42 K45 K56 A99 S01
N50 (Version DW .. )
e1*97/27*0103*..
Peugeot 4007 115,125 215/60R17 T96 142 A12 A19 A99
V*****, V 115,125 225/60R17 140 S01
e2*2001/116*0357*.. 115,125 235/55R17 A01 K1a K1b K2b 142
115,125 245/55R17 A01 K1c K2b K42 140
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 13 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

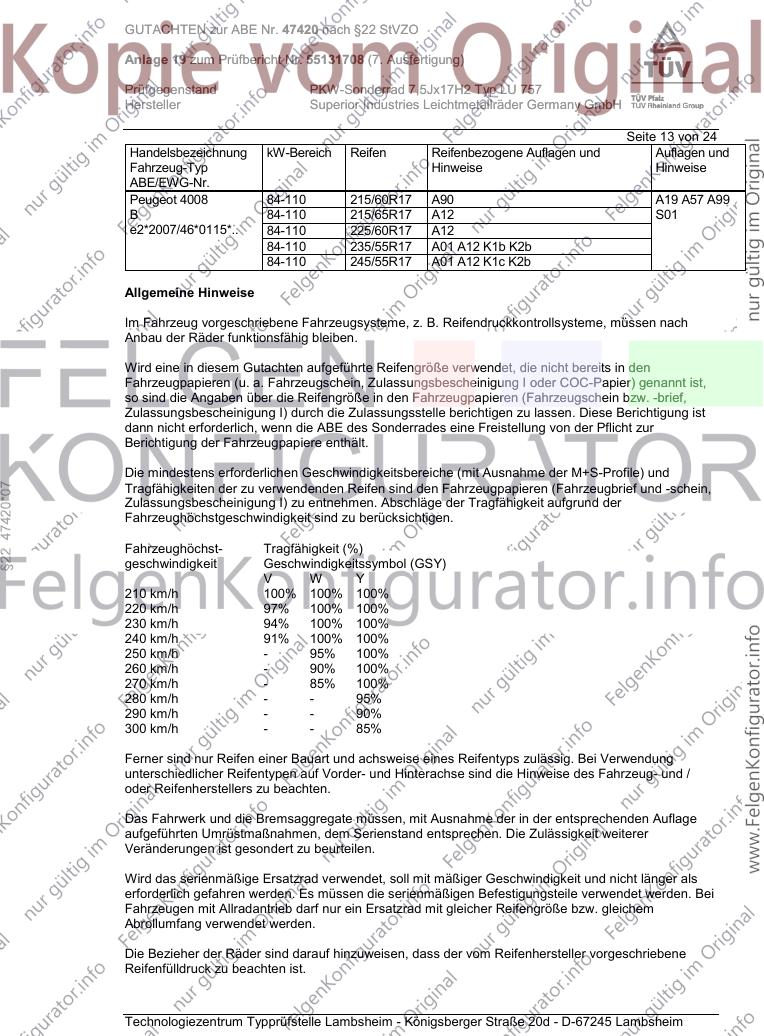

Peugeot 4008 84-110 215/60R17 A90 A19 A57 A99
B 84-110 215/65R17 A12 S01
e2*2007/46*0115*.. 84-110 225/60R17 A12
84-110 235/55R17 A01 A12 K1b K2b
84-110 245/55R17 A01 A12 K1c K2b
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
§22 47420*07
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 14 von 24

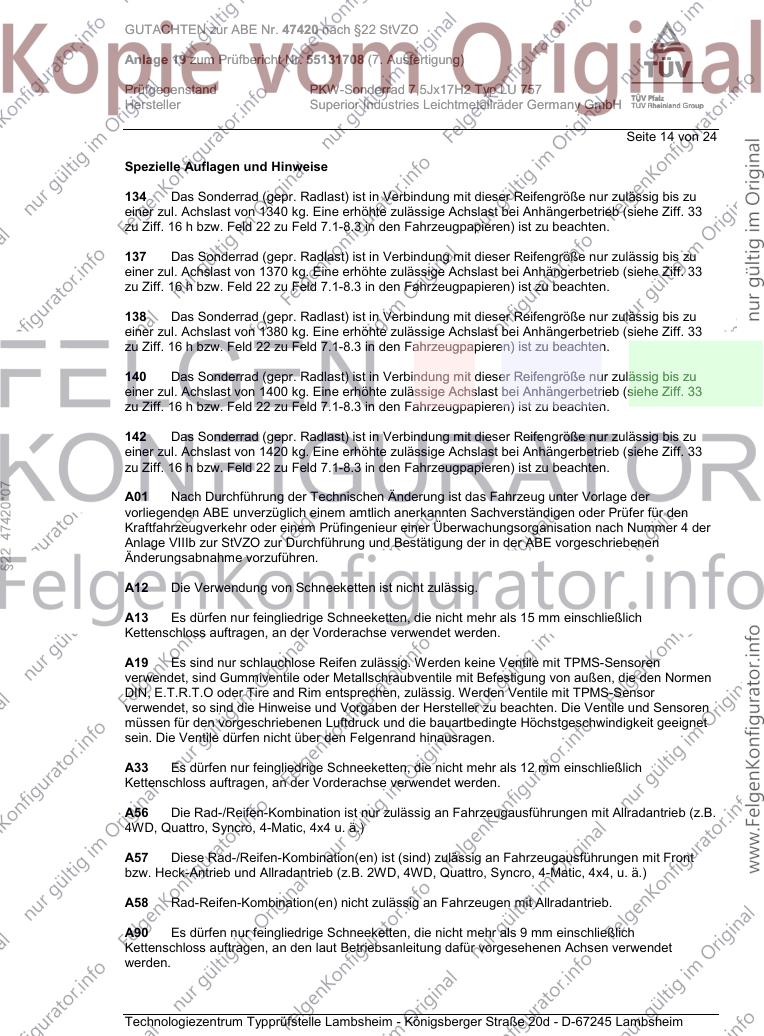

Spezielle Auflagen und Hinweise
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
§22 47420*07
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 15 von 24
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
BK1 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
§22 47420*07
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 16 von 24
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G18 Ist die Reifengröße 185/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G19 Ist die Reifengröße 195/50R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G30 Ist die Reifengröße 195/60R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
§22 47420*07
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 17 von 24
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
§22 47420*07
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 18 von 24
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
§22 47420*07
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 19 von 24
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
§22 47420*07
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 20 von 24
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
§22 47420*07
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-in-Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 21 von 24
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
§22 47420*07
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 22 von 24
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 47420*07
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 23 von 24
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
§22 47420*07
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X45 Diese Reifengröße ist zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 24 von 24
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X88 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y17 Betrifft nur Fahrzeugvarianten mit Automatikgetriebe.
Y18 Betrifft nur Fahrzeugvarianten mit manuellem Schaltgetriebe.
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
§22 47420*07
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 27. Januar 2021 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 24 und gilt für Sonderräder ab Herstellungsdatum Juni 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. Januar 2021
Blauth 00359206.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Bad Dürkheim, 24.05.2019
3ÁHJHKLQZHLVH
für RIAL Leichtmetallfelgen
'DPLW6LHODQJH)UHXGHDQ,KUHQ5,$//HLFKWPHWDOOIHOJHQKDEHQEHDFKWHQ6LHELWWHGLHIROJHQGHQ3ÁHJHKLQ-
ZHLVH(LQÁVVHZLH%UHPVVWDXE6FKPXW])HXFKWLJNHLW6DO]XQG6WHLQHODVVHQVLFKQLFKWYHUPHLGHQDEHULKUH
$XVZLUNXQJDXIGLH)HOJHQOlVVWVLFKGXUFKVRUJIlOWLJH3ÁHJHEHVHLWLJHQRGHUPLQLPLHUHQ
5(,1,*81*6,17(59$//(
Bleiben Verschmutzungen längere Zeit auf der Felge haften, kann dies zu Dauerschäden führen. Deshalb empfehlen wir Reinigungs-
intervalle von höchstens zwei Wochen. Dabei sollten die Räder außen und innen gründlich von allen Verschmutzungen befreit werden.
In der Winterzeit sollten die Felgen einmal pro Woche gereinigt werden. Kleine Lackschäden sind unbedingt sofort mit Klarlack auszu-
bessern, um eine unterwandernde Korrosion zu vermeiden.
5(,1,*81*60,77(/
Warmes Wasser mit Spülmittel oder Auto-Shampoo sind die Mittel der Wahl. Sollten Sie sich für Felgenreiniger entscheiden, beachten
Sie unbedingt die Herstellerangaben und die vorgegebene Einwirkzeit. Verzichten Sie auf säure-, laugen- oder alkoholhaltige Reini-
gungsmittel, da diese den Lack und eventuell auch das Bremssystem in Mitleidenschaft ziehen können.
5(,1,*81*67,336
• Um ein Eintrocknen des Reinigers zu vermeiden, sollten die Felgen bei der Reinigung kalt sein
• Verwenden Sie nur saubere und weiche Schwämme oder Bürsten
• Aggressive Reinigungsgegenstände und -mittel wie Stahlwolle oder Scheuersand sind bei einer Reinigung von Leichtmetallfelgen
fehl am Platz
• Falls Sie sich für einen Felgenreiniger entscheiden, überschreiten Sie auf keinen Fall dessen maximale Einwirkzeit
• Nach dem Reinigungsvorgang ist der Reiniger gründlich abzuwaschen
• Zu einer sorgfältigen Reinigung gehören immer auch die Innenseiten
• Bessern Sie Lackschäden sofort aus, um Oxidation zu verhindern
• Mit handelsüblicher Felgenversiegelung sorgen Sie im Übrigen für zusätzlichen Schutz, aber auch hier sind unbedingt die
Herstellerangaben zu beachten.
• Autowaschanlagen mit härteren Bürsten sollten Sie meiden
'LH1LFKWEHDFKWXQJGLHVHU3ÁHJHKLQZHLVHIKUWQLFKW]XPJHQHUHOOHQ9HUOXVWGHU*DUDQWLHDQVSUFKHNDQQ
DEHU]X%HVFKlGLJXQJHQGHU/HLFKWPHWDOOIHOJHQIKUHQGLHQDFKGHQYRUVWHKHQGHQ*DUDQWLHEHGLQJXQJHQ
QLFKWXQWHUGLH*DUDQWLHIDOOHQ
*$5$17,($86)$//%(,'(562*(1$117(1Å237,6&+(15$'$8)%(5(,781*´
EinigeWerkstätten bieten eine optische Rad- oder Felgenaufbereitung an und versprechen damit Schäden am Rad zu reparieren. Dieser
Vorgang ist ein schwerer Eingriff in die Beschaffenheit und Festigkeit einer Felge, z.B. durch spanende Verfahren oder starke Erhitzung,
und führt deshalb zum (UO|VFKHQGHU*DUDQWLH! Aus Sicherheitsgründen raten wir dringend von der optischen Radaufbereitung ab.
Hersteller:
SUPERIOR INDUSTRIES Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
67098 Bad Dürkheim
Germany
Tel.: +49 6322 9899 - 6000
ZZZULDOGH
Fax: +49 6322 9899 - 6001
E-Mail: kundenservice@supind.com
Bad Dürkheim, Germany, May 24, 2019
&DUHLQVWUXFWLRQV
for RIAL alloy wheels
7RHQVXUH\RXU5,$/DOOR\ZKHHOVEULQJ\RXODVWLQJHQMR\PHQWSOHDVHREVHUYHWKHIROORZLQJLQVWUXFWLRQV:KLOH
EUDNHGXVWGLUWPRLVWXUHVDOWVWRQHVDQGRWKHUKD]DUGVDUHXQDYRLGDEOHLWLVSRVVLEOHWRSUHYHQWRUDWOHDVW
PLQLPL]HDQ\GDPDJHWKURXJKDSSURSULDWHZKHHOFDUH
5(*8/$5&/($1,1*
If dirt remains on the wheel for an extended period, this can lead to permanent damage. For this reason, we recommend regular clea-
ning, at intervals of no more than two weeks. Thoroughly clean both the outside and the inside of the wheel to remove all dirt. In winter,
WKHZKHHOVVKRXOGEHFOHDQHGRQFHDZHHN0LQRUGDPDJH FKLSSLQJ WRWKHSDLQWÀQLVKVKRXOGEHUHSDLUHGXVLQJFOHDUFRDW YDUQLVK WR
SUHYHQWFRUURVLRQRIWKHXQGHUO\LQJVXUURXQGLQJPDWHULDO ÀOLIRUPFRUURVLRQ
&/($1,1*$*(176
We recommend warm water with detergent (dish soap) or car shampoo. If you decide to use specialist wheel cleaner, please strictly ob-
serve the manufacturer’s instructions, especially regarding application time. Do not use cleaners that contain acids, alkalis or alcohols,
DVWKHVHFDQQHJDWLYHO\LPSDFWWKHSDLQWÀQLVKDQGSRVVLEO\HYHQWKHFDU·VEUDNLQJV\VWHP
$'9,&(21&/($1,1*
• When being cleaned, the wheels should be cold to prevent the cleaner from drying out
• Use clean and soft sponges and brushes only
• Do not use aggressive cleaning agents or materials, such as steel wool or scouring sand
• If you decide to use a specialist wheel cleaner, do not under any circumstances exceed the maximum recommended
exposure/application time
• Once cleaning is complete, rinse off the cleaner thoroughly
• Thorough cleaning should always include the inner-facing surfaces of the wheel
5HSDLUGDPDJHWRWKHSDLQWÀQLVKLPPHGLDWHO\WRSUHYHQWR[LGDWLRQ
• Standard wheel sealant can be employed for added protection, but again be sure to comply with the manufacturer’s instructions
• Please avoid using car washes that feature rigid or hard brushes
)DLOXUHWRIROORZWKHVHLQVWUXFWLRQVGRHVQRWJHQHUDOO\QXOOLI\WKHSURGXFWZDUUDQW\LQLWVHQWLUHW\EXWFDQOHDG
WRGDPDJHWRWKHDOOR\ZKHHOVWKDWLQDFFRUGDQFHZLWKWKHDSSOLFDEOHWHUPVDQGFRQGLWLRQVDUHQRWFRYHUHGE\
WKHZDUUDQW\
,19$/,'$7,212):$55$17<,17+((9(172)5()85%,6+0(17
Some repair shops offer alloy wheel refurbishment, restoration or similar services, and promise to repair damage to the wheel. These
services have a serious impact on the wheel’s attributes and strength, for example entailing machining or heat treatment. As a result, the
use of these or similar servicesLQYDOLGDWHVWKHSURGXFWZDUUDQW\. For safety reasons, we strongly advise against the use of such
services.
Manufacturer:
SUPERIOR INDUSTRIES Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
67098 Bad Dürkheim
Germany
Tel.: +49 6322 9899 - 6000
ZZZULDOGH
Fax: +49 6322 9899 - 6001
E-Mail: customerservice@supind.com
