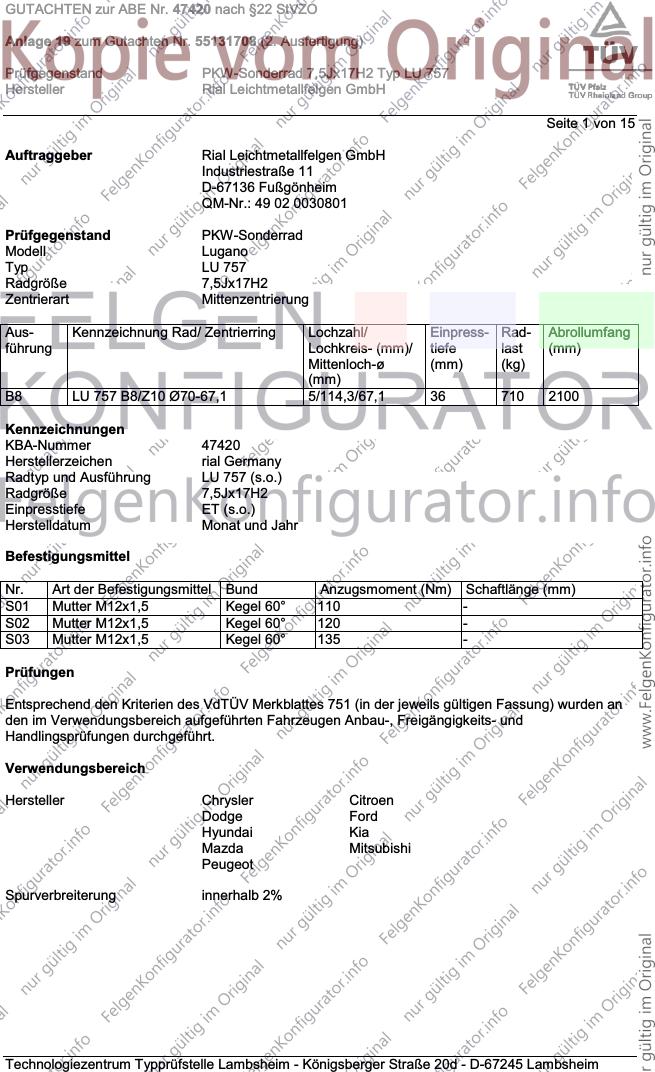

GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55131708 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 15
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell Lugano
Typ LU 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B8 LU 757 B8/Z10 Ø70-67,1 5/114,3/67,1 36 710 2100
Kennzeichnungen
KBA-Nummer 47420
Herstellerzeichen rial Germany
Radtyp und Ausführung LU 757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 120 -
S03 Mutter M12x1,5 Kegel 60° 135 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chrysler Citroen
Dodge Ford
Hyundai Kia
Mazda Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

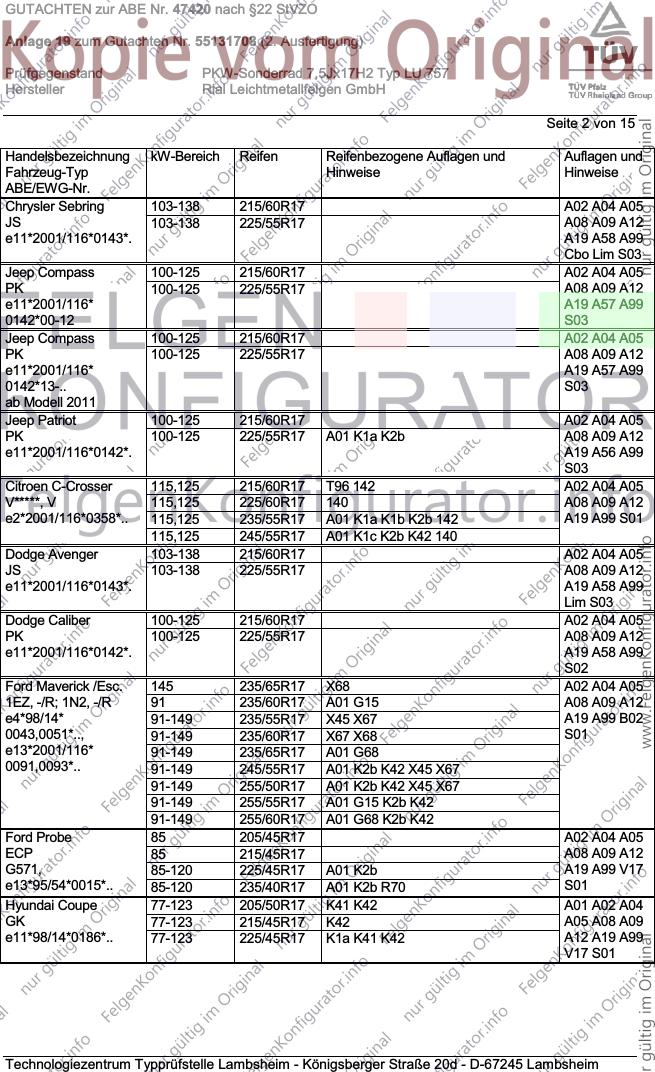

GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55131708 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chrysler Sebring 103-138 215/60R17 A02 A04 A05
JS 103-138 225/55R17 A08 A09 A12
e11*2001/116*0143*. A19 A58 A99
Cbo Lim S03
Jeep Compass 100-125 215/60R17 A02 A04 A05
PK 100-125 225/55R17 A08 A09 A12
e11*2001/116* A19 A57 A99
0142*00-12 S03
Jeep Compass 100-125 215/60R17 A02 A04 A05
PK 100-125 225/55R17 A08 A09 A12
e11*2001/116* A19 A57 A99
0142*13-.. S03
ab Modell 2011
Jeep Patriot 100-125 215/60R17 A02 A04 A05
PK 100-125 225/55R17 A01 K1a K2b A08 A09 A12
e11*2001/116*0142*. A19 A56 A99
S03
Citroen C-Crosser 115,125 215/60R17 T96 142 A02 A04 A05
V*****, V 115,125 225/60R17 140 A08 A09 A12
e2*2001/116*0358*.. 115,125 235/55R17 A01 K1a K1b K2b 142 A19 A99 S01
115,125 245/55R17 A01 K1c K2b K42 140
Dodge Avenger 103-138 215/60R17 A02 A04 A05
JS 103-138 225/55R17 A08 A09 A12
e11*2001/116*0143*. A19 A58 A99
Lim S03
Dodge Caliber 100-125 215/60R17 A02 A04 A05
PK 100-125 225/55R17 A08 A09 A12
e11*2001/116*0142*. A19 A58 A99
S02
Ford Maverick /Esc. 145 235/65R17 X68 A02 A04 A05
1EZ, -/R; 1N2, -/R 91 235/60R17 A01 G15 A08 A09 A12
e4*98/14* 91-149 235/55R17 X45 X67 A19 A99 B02
0043,0051*.., 91-149 235/60R17 X67 X68 S01
e13*2001/116* 91-149 235/65R17 A01 G68
0091,0093*.. 91-149 245/55R17 A01 K2b K42 X45 X67
91-149 255/50R17 A01 K2b K42 X45 X67
91-149 255/55R17 A01 G15 K2b K42
91-149 255/60R17 A01 G68 K2b K42
Ford Probe 85 205/45R17 A02 A04 A05
ECP 85 215/45R17 A08 A09 A12
G571, 85-120 225/45R17 A01 K2b A19 A99 V17
e13*95/54*0015*.. 85-120 235/40R17 A01 K2b R70 S01
Hyundai Coupe 77-123 205/50R17 K41 K42 A01 A02 A04
GK 77-123 215/45R17 K42 A05 A08 A09
e11*98/14*0186*.. 77-123 225/45R17 K1a K41 K42 A12 A19 A99
V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55131708 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Grandeur 110-191 225/55R17 A02 A04 A05
TG 110-191 235/55R17 A08 A09 A12
e4*2001/116*0099*.. 110-191 245/50R17 A01 K42 K56 R03 A19 A99 Lim
V17 S01
Hyundai Santa Fé 82-107 225/55R17 K2b K42 Z15 A01 A02 A04
SM 82-107 235/50R17 K1a K2b K42 Z15 A05 A08 A09
e11*98/14*0162*.. 82-107 235/55R17 K1a K2b K42 Z15 A12 A19 A99
82-107 245/50R17 B51 K1a K2c K42 L02 Z15 S01
82-127 225/60R17 K2b K42 Z16
82-127 235/55R17 G01 K1a K2b K42 Z16
82-127 235/65R17 G01 K1a K2b K42 L02 Z16 134
82-127 245/55R17 B51 K1a K2c K42 L02 Y17 Z16
82-127 245/55R17 B51 K1a K2c K42 L02 Y18 Z16
Hyundai Sonata 100-184 215/50R17 K1c K42 K56 R37 T90 A01 A02 A04
NF 100-184 215/55R17 K1c K42 K56 R37 A05 A08 A09
e11*2001/116*0241*. 100-184 225/50R17 K1c K2b K42 K56 A12 A19 A99
100-184 235/45R17 K1c K42 K56 Lim V17 S01
100-184 235/50R17 K1c K2b K42 K56
100-184 245/45R17 K1c K2b K42 K56
Hyundai Trajet 82-127 225/50R17 K42 K45 K90 T94 A01 A02 A04
FO 82-127 235/45R17 K42 K45 K90 T94 A05 A08 A09
e11*98/14*0130*.. 82-127 245/45R17 K1a K2b K42 K45 K90 T95 A12 A19 A99
S01
Hyundai Tucson 82-129 215/55R17 R64 A02 A04 A05
JM 82-129 215/60R17 R64 A08 A09 A12
e4*2001/116*0087*.. 82-129 225/55R17 R64 A19 A99 KMV
- mit Radhaus- 82-129 235/50R17 S01
Verbreiterungen 82-129 235/55R17
82-129 245/50R17 A01 K1a K1b K2b
Hyundai Tucson 82-129 215/55R17 K1a K1b K2b A01 A02 A04
JM 82-129 215/60R17 K1a K1b K2b A05 A08 A09
e4*2001/116*0087*.. 82-129 225/55R17 K1a K1b K2a K2b A12 A19 A99
- ohne Radhaus- 82-129 235/50R17 K1c K2a K2b KOV S01
Verbreiterungen 82-129 235/55R17 K1c K2a K2b
82-129 245/50R17 K1c K2c
Hyundai XG ... 120-145 205/50R17 K41 K42 K45 K46 T89 T93 A01 A02 A04
XG 120-145 215/50R17 K41 K42 K45 K46 T90 T91 A05 A08 A09
e11*98/14*0109*.. 120-145 225/45R17 K41 K42 K45 K46 T90 T91 A12 A19 A99
120-145 235/45R17 K41 K42 K45 K46 V17 S01
Hyundai i30 /-CW 66-105 205/50R17 K1c K27 K2c K41 K46 K56 A01 A02 A04
FD, FDH 66-105 215/45R17 K1c K2a K2b K41 K56 T87 A05 A08 A09
e11*2001/116*0313*. 66-105 225/45R17 K1c K27 K2c K41 K42 K46 K56 A12 A19 A99
e11*2001/116*0343*. Car Flh V17
e11*2007/46*0225*.. S01
Hyundai ix20 57-92 205/50R17 K1c K2c K8c A01 A02 A04
JC 57-92 215/45R17 K1c K2a K2b K8c A05 A08 A09
e4*2007/46*0207*..; 57-92 225/45R17 K1c K2c K8c A12 A19 A58
e4*2007/46*0223*.. A99 Flh V17
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

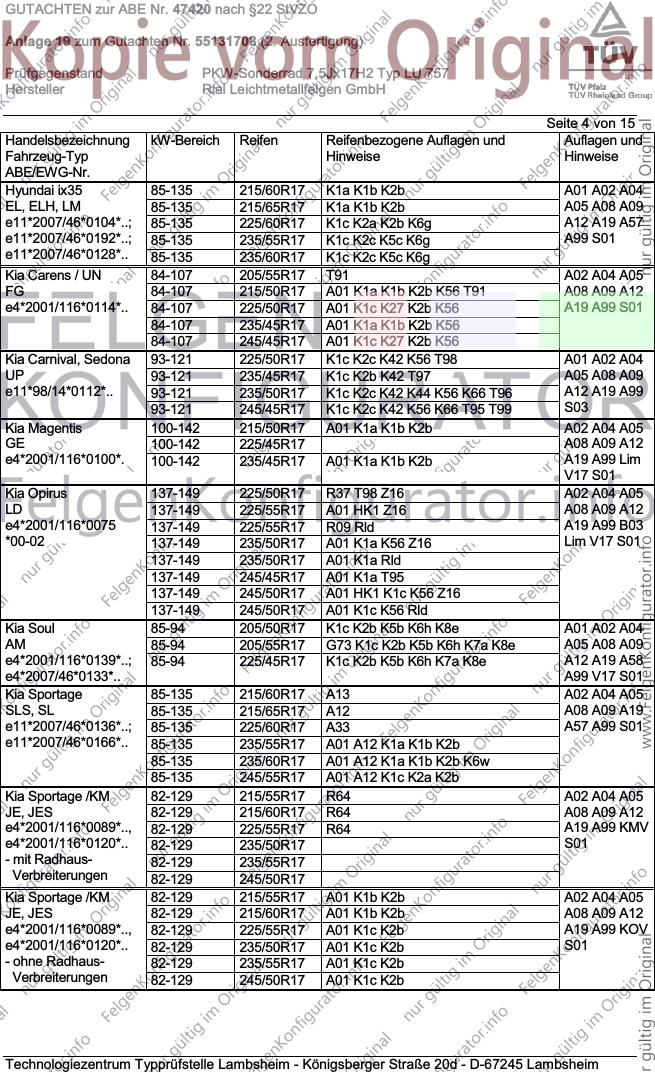

GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55131708 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai ix35 85-135 215/60R17 K1a K1b K2b A01 A02 A04
EL, ELH, LM 85-135 215/65R17 K1a K1b K2b A05 A08 A09
e11*2007/46*0104*..; 85-135 225/60R17 K1c K2a K2b K6g A12 A19 A57
e11*2007/46*0192*..; 85-135 235/55R17 K1c K2c K5c K6g A99 S01
e11*2007/46*0128*.. 85-135 235/60R17 K1c K2c K5c K6g
Kia Carens / UN 84-107 205/55R17 T91 A02 A04 A05
FG 84-107 215/50R17 A01 K1a K1b K2b K56 T91 A08 A09 A12
e4*2001/116*0114*.. 84-107 225/50R17 A01 K1c K27 K2b K56 A19 A99 S01
84-107 235/45R17 A01 K1a K1b K2b K56
84-107 245/45R17 A01 K1c K27 K2b K56
Kia Carnival, Sedona 93-121 225/50R17 K1c K2c K42 K56 T98 A01 A02 A04
UP 93-121 235/45R17 K1c K2b K42 T97 A05 A08 A09
e11*98/14*0112*.. 93-121 235/50R17 K1c K2c K42 K44 K56 K66 T96 A12 A19 A99
93-121 245/45R17 K1c K2c K42 K56 K66 T95 T99 S03
Kia Magentis 100-142 215/50R17 A01 K1a K1b K2b A02 A04 A05
GE 100-142 225/45R17 A08 A09 A12
e4*2001/116*0100*. 100-142 235/45R17 A01 K1a K1b K2b A19 A99 Lim
V17 S01
Kia Opirus 137-149 225/50R17 R37 T98 Z16 A02 A04 A05
LD 137-149 225/55R17 A01 HK1 Z16 A08 A09 A12
e4*2001/116*0075 137-149 225/55R17 R09 Rld A19 A99 B03
*00-02 137-149 235/50R17 A01 K1a K56 Z16 Lim V17 S01
137-149 235/50R17 A01 K1a Rld
137-149 245/45R17 A01 K1a T95
137-149 245/50R17 A01 HK1 K1c K56 Z16
137-149 245/50R17 A01 K1c K56 Rld
Kia Soul 85-94 205/50R17 K1c K2b K5b K6h K8e A01 A02 A04
AM 85-94 205/55R17 G73 K1c K2b K5b K6h K7a K8e A05 A08 A09
e4*2001/116*0139*..; 85-94 225/45R17 K1c K2b K5b K6h K7a K8e A12 A19 A58
e4*2007/46*0133*.. A99 V17 S01
Kia Sportage 85-135 215/60R17 A13 A02 A04 A05
SLS, SL 85-135 215/65R17 A12 A08 A09 A19
e11*2007/46*0136*..; 85-135 225/60R17 A33 A57 A99 S01
e11*2007/46*0166*.. 85-135 235/55R17 A01 A12 K1a K1b K2b
85-135 235/60R17 A01 A12 K1a K1b K2b K6w
85-135 245/55R17 A01 A12 K1c K2a K2b
Kia Sportage /KM 82-129 215/55R17 R64 A02 A04 A05
JE, JES 82-129 215/60R17 R64 A08 A09 A12
e4*2001/116*0089*.., 82-129 225/55R17 R64 A19 A99 KMV
e4*2001/116*0120*.. 82-129 235/50R17 S01
- mit Radhaus- 82-129 235/55R17
Verbreiterungen 82-129 245/50R17
Kia Sportage /KM 82-129 215/55R17 A01 K1b K2b A02 A04 A05
JE, JES 82-129 215/60R17 A01 K1b K2b A08 A09 A12
e4*2001/116*0089*.., 82-129 225/55R17 A01 K1c K2b A19 A99 KOV
e4*2001/116*0120*.. 82-129 235/50R17 A01 K1c K2b S01
- ohne Radhaus- 82-129 235/55R17 A01 K1c K2b
Verbreiterungen 82-129 245/50R17 A01 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

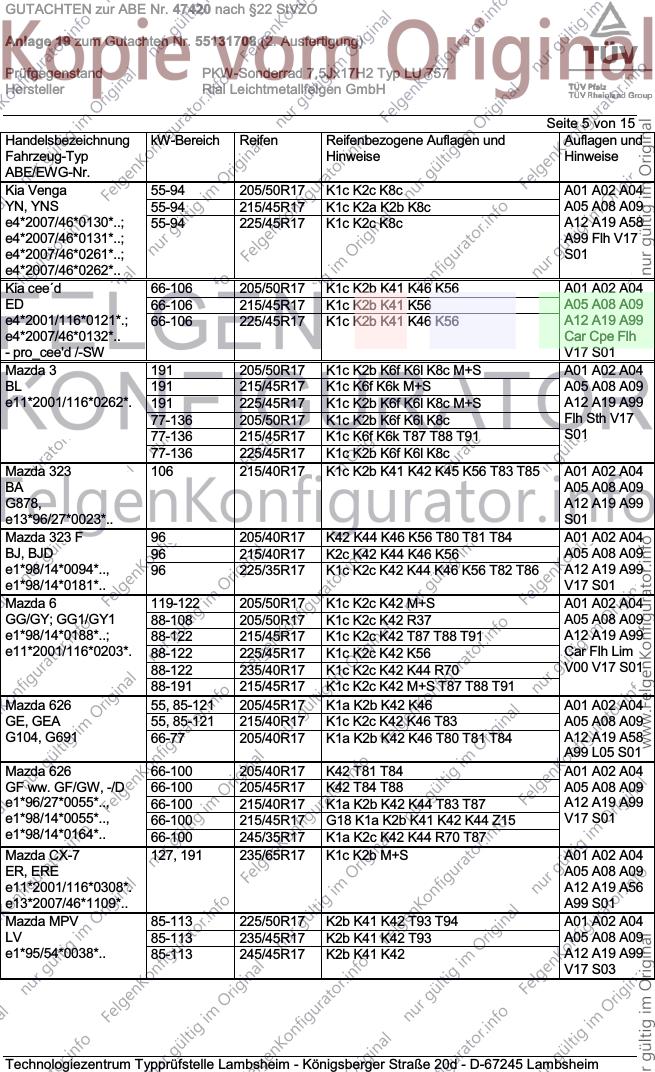

GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55131708 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Venga 55-94 205/50R17 K1c K2c K8c A01 A02 A04
YN, YNS 55-94 215/45R17 K1c K2a K2b K8c A05 A08 A09
e4*2007/46*0130*..; 55-94 225/45R17 K1c K2c K8c A12 A19 A58
e4*2007/46*0131*..; A99 Flh V17
e4*2007/46*0261*..; S01
e4*2007/46*0262*..
Kia cee´d 66-106 205/50R17 K1c K2b K41 K46 K56 A01 A02 A04
ED 66-106 215/45R17 K1c K2b K41 K56 A05 A08 A09
e4*2001/116*0121*.; 66-106 225/45R17 K1c K2b K41 K46 K56 A12 A19 A99
e4*2007/46*0132*.. Car Cpe Flh
- pro_cee'd /-SW V17 S01
Mazda 3 191 205/50R17 K1c K2b K6f K6l K8c M+S A01 A02 A04
BL 191 215/45R17 K1c K6f K6k M+S A05 A08 A09
e11*2001/116*0262*. 191 225/45R17 K1c K2b K6f K6l K8c M+S A12 A19 A99
77-136 205/50R17 K1c K2b K6f K6l K8c Flh Sth V17
77-136 215/45R17 K1c K6f K6k T87 T88 T91 S01
77-136 225/45R17 K1c K2b K6f K6l K8c
Mazda 323 106 215/40R17 K1c K2b K41 K42 K45 K56 T83 T85 A01 A02 A04
BA A05 A08 A09
G878, A12 A19 A99
e13*96/27*0023*.. S01
Mazda 323 F 96 205/40R17 K42 K44 K46 K56 T80 T81 T84 A01 A02 A04
BJ, BJD 96 215/40R17 K2c K42 K44 K46 K56 A05 A08 A09
e1*98/14*0094*.., 96 225/35R17 K1c K2c K42 K44 K46 K56 T82 T86 A12 A19 A99
e1*98/14*0181*.. V17 S01
Mazda 6 119-122 205/50R17 K1c K2c K42 M+S A01 A02 A04
GG/GY; GG1/GY1 88-108 205/50R17 K1c K2c K42 R37 A05 A08 A09
e1*98/14*0188*..; 88-122 215/45R17 K1c K2c K42 T87 T88 T91 A12 A19 A99
e11*2001/116*0203*. 88-122 225/45R17 K1c K2c K42 K56 Car Flh Lim
88-122 235/40R17 K1c K2c K42 K44 R70 V00 V17 S01
88-191 215/45R17 K1c K2c K42 M+S T87 T88 T91
Mazda 626 55, 85-121 205/45R17 K1a K2b K42 K46 A01 A02 A04
GE, GEA 55, 85-121 215/40R17 K1c K2c K42 K46 T83 A05 A08 A09
G104, G691 66-77 205/40R17 K1a K2b K42 K46 T80 T81 T84 A12 A19 A58
A99 L05 S01
Mazda 626 66-100 205/40R17 K42 T81 T84 A01 A02 A04
GF ww. GF/GW, -/D 66-100 205/45R17 K42 T84 T88 A05 A08 A09
e1*96/27*0055*.., 66-100 215/40R17 K1a K2b K42 K44 T83 T87 A12 A19 A99
e1*98/14*0055*.., 66-100 215/45R17 G18 K1a K2b K41 K42 K44 Z15 V17 S01
e1*98/14*0164*.. 66-100 245/35R17 K1a K2c K42 K44 R70 T87
Mazda CX-7 127, 191 235/65R17 K1c K2b M+S A01 A02 A04
ER, ERE A05 A08 A09
e11*2001/116*0308*. A12 A19 A56
e13*2007/46*1109*.. A99 S01
Mazda MPV 85-113 225/50R17 K2b K41 K42 T93 T94 A01 A02 A04
LV 85-113 235/45R17 K2b K41 K42 T93 A05 A08 A09
e1*95/54*0038*.. 85-113 245/45R17 K2b K41 K42 A12 A19 A99
V17 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

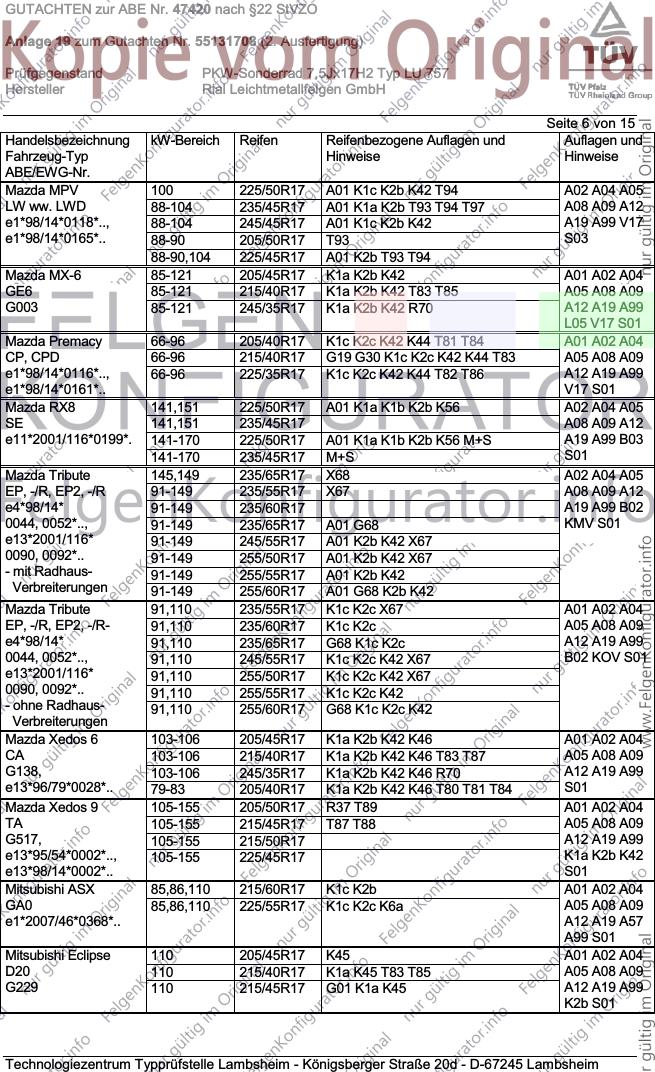

GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55131708 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda MPV 100 225/50R17 A01 K1c K2b K42 T94 A02 A04 A05
LW ww. LWD 88-104 235/45R17 A01 K1a K2b T93 T94 T97 A08 A09 A12
e1*98/14*0118*.., 88-104 245/45R17 A01 K1c K2b K42 A19 A99 V17
e1*98/14*0165*.. 88-90 205/50R17 T93 S03
88-90,104 225/45R17 A01 K2b T93 T94
Mazda MX-6 85-121 205/45R17 K1a K2b K42 A01 A02 A04
GE6 85-121 215/40R17 K1a K2b K42 T83 T85 A05 A08 A09
G003 85-121 245/35R17 K1a K2b K42 R70 A12 A19 A99
L05 V17 S01
Mazda Premacy 66-96 205/40R17 K1c K2c K42 K44 T81 T84 A01 A02 A04
CP, CPD 66-96 215/40R17 G19 G30 K1c K2c K42 K44 T83 A05 A08 A09
e1*98/14*0116*.., 66-96 225/35R17 K1c K2c K42 K44 T82 T86 A12 A19 A99
e1*98/14*0161*.. V17 S01
Mazda RX8 141,151 225/50R17 A01 K1a K1b K2b K56 A02 A04 A05
SE 141,151 235/45R17 A08 A09 A12
e11*2001/116*0199*. 141-170 225/50R17 A01 K1a K1b K2b K56 M+S A19 A99 B03
141-170 235/45R17 M+S S01
Mazda Tribute 145,149 235/65R17 X68 A02 A04 A05
EP, -/R, EP2, -/R 91-149 235/55R17 X67 A08 A09 A12
e4*98/14* 91-149 235/60R17 A19 A99 B02
0044, 0052*.., 91-149 235/65R17 A01 G68 KMV S01
e13*2001/116* 91-149 245/55R17 A01 K2b K42 X67
0090, 0092*.. 91-149 255/50R17 A01 K2b K42 X67
- mit Radhaus- 91-149 255/55R17 A01 K2b K42
Verbreiterungen 91-149 255/60R17 A01 G68 K2b K42
Mazda Tribute 91,110 235/55R17 K1c K2c X67 A01 A02 A04
EP, -/R, EP2, -/R- 91,110 235/60R17 K1c K2c A05 A08 A09
e4*98/14* 91,110 235/65R17 G68 K1c K2c A12 A19 A99
0044, 0052*.., 91,110 245/55R17 K1c K2c K42 X67 B02 KOV S01
e13*2001/116* 91,110 255/50R17 K1c K2c K42 X67
0090, 0092*.. 91,110 255/55R17 K1c K2c K42
- ohne Radhaus- 91,110 255/60R17 G68 K1c K2c K42
Verbreiterungen
Mazda Xedos 6 103-106 205/45R17 K1a K2b K42 K46 A01 A02 A04
CA 103-106 215/40R17 K1a K2b K42 K46 T83 T87 A05 A08 A09
G138, 103-106 245/35R17 K1a K2b K42 K46 R70 A12 A19 A99
e13*96/79*0028*.. 79-83 205/40R17 K1a K2b K42 K46 T80 T81 T84 S01
Mazda Xedos 9 105-155 205/50R17 R37 T89 A01 A02 A04
TA 105-155 215/45R17 T87 T88 A05 A08 A09
G517, 105-155 215/50R17 A12 A19 A99
e13*95/54*0002*.., 105-155 225/45R17 K1a K2b K42
e13*98/14*0002*.. S01
Mitsubishi ASX 85,86,110 215/60R17 K1c K2b A01 A02 A04
GA0 85,86,110 225/55R17 K1c K2c K6a A05 A08 A09
e1*2007/46*0368*.. A12 A19 A57
A99 S01
Mitsubishi Eclipse 110 205/45R17 K45 A01 A02 A04
D20 110 215/40R17 K1a K45 T83 T85 A05 A08 A09
G229 110 215/45R17 G01 K1a K45 A12 A19 A99
K2b S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55131708 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

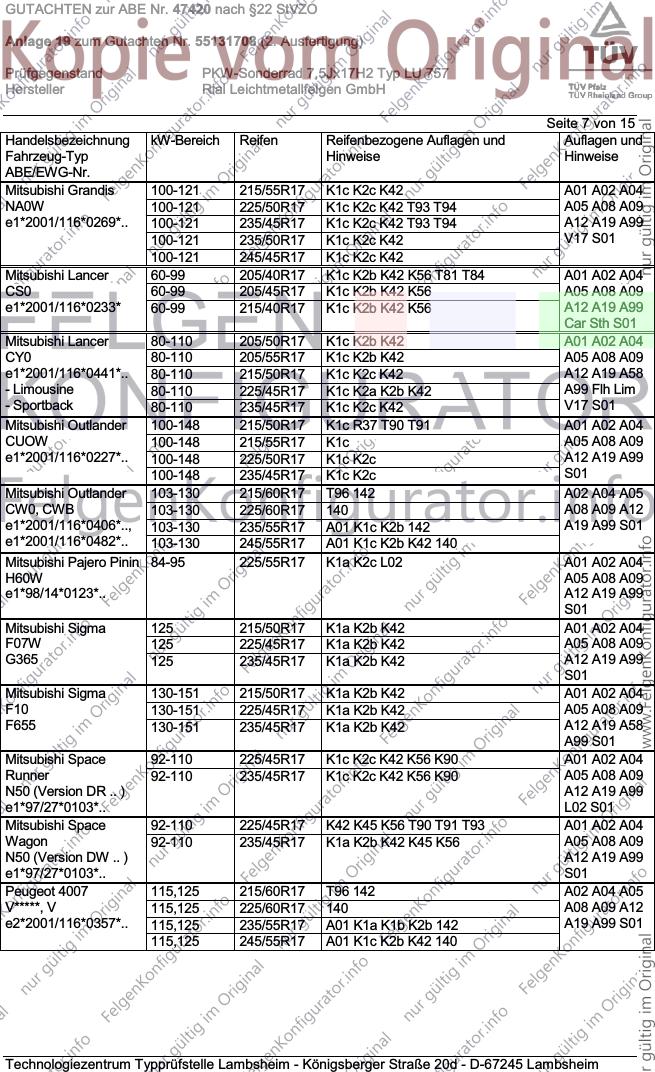

Mitsubishi Grandis 100-121 215/55R17 K1c K2c K42 A01 A02 A04
NA0W 100-121 225/50R17 K1c K2c K42 T93 T94 A05 A08 A09
e1*2001/116*0269*.. 100-121 235/45R17 K1c K2c K42 T93 T94 A12 A19 A99
100-121 235/50R17 K1c K2c K42 V17 S01
100-121 245/45R17 K1c K2c K42
Mitsubishi Lancer 60-99 205/40R17 K1c K2b K42 K56 T81 T84 A01 A02 A04
CS0 60-99 205/45R17 K1c K2b K42 K56 A05 A08 A09
e1*2001/116*0233* 60-99 215/40R17 K1c K2b K42 K56 A12 A19 A99
Car Sth S01
Mitsubishi Lancer 80-110 205/50R17 K1c K2b K42 A01 A02 A04
CY0 80-110 205/55R17 K1c K2b K42 A05 A08 A09
e1*2001/116*0441*.. 80-110 215/50R17 K1c K2c K42 A12 A19 A58
- Limousine 80-110 225/45R17 K1c K2a K2b K42 A99 Flh Lim
- Sportback 80-110 235/45R17 K1c K2c K42 V17 S01
Mitsubishi Outlander 100-148 215/50R17 K1c R37 T90 T91 A01 A02 A04
CUOW 100-148 215/55R17 K1c A05 A08 A09
e1*2001/116*0227*.. 100-148 225/50R17 K1c K2c A12 A19 A99
100-148 235/45R17 K1c K2c S01
Mitsubishi Outlander 103-130 215/60R17 T96 142 A02 A04 A05
CW0, CWB 103-130 225/60R17 140 A08 A09 A12
e1*2001/116*0406*.., 103-130 235/55R17 A01 K1c K2b 142 A19 A99 S01
e1*2001/116*0482*.. 103-130 245/55R17 A01 K1c K2b K42 140
Mitsubishi Pajero Pinin 84-95 225/55R17 K1a K2c L02 A01 A02 A04
H60W A05 A08 A09
e1*98/14*0123*.. A12 A19 A99
S01
Mitsubishi Sigma 125 215/50R17 K1a K2b K42 A01 A02 A04
F07W 125 225/45R17 K1a K2b K42 A05 A08 A09
G365 125 235/45R17 K1a K2b K42 A12 A19 A99
S01
Mitsubishi Sigma 130-151 215/50R17 K1a K2b K42 A01 A02 A04
F10 130-151 225/45R17 K1a K2b K42 A05 A08 A09
F655 130-151 235/45R17 K1a K2b K42 A12 A19 A58
A99 S01
Mitsubishi Space 92-110 225/45R17 K1c K2c K42 K56 K90 A01 A02 A04
Runner 92-110 235/45R17 K1c K2c K42 K56 K90 A05 A08 A09
N50 (Version DR .. ) A12 A19 A99
e1*97/27*0103*.. L02 S01
Mitsubishi Space 92-110 225/45R17 K42 K45 K56 T90 T91 T93 A01 A02 A04
Wagon 92-110 235/45R17 K1a K2b K42 K45 K56 A05 A08 A09
N50 (Version DW .. ) A12 A19 A99
e1*97/27*0103*.. S01
Peugeot 4007 115,125 215/60R17 T96 142 A02 A04 A05
V*****, V 115,125 225/60R17 140 A08 A09 A12
e2*2001/116*0357*.. 115,125 235/55R17 A01 K1a K1b K2b 142 A19 A99 S01
115,125 245/55R17 A01 K1c K2b K42 140
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55131708 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 8 von 15

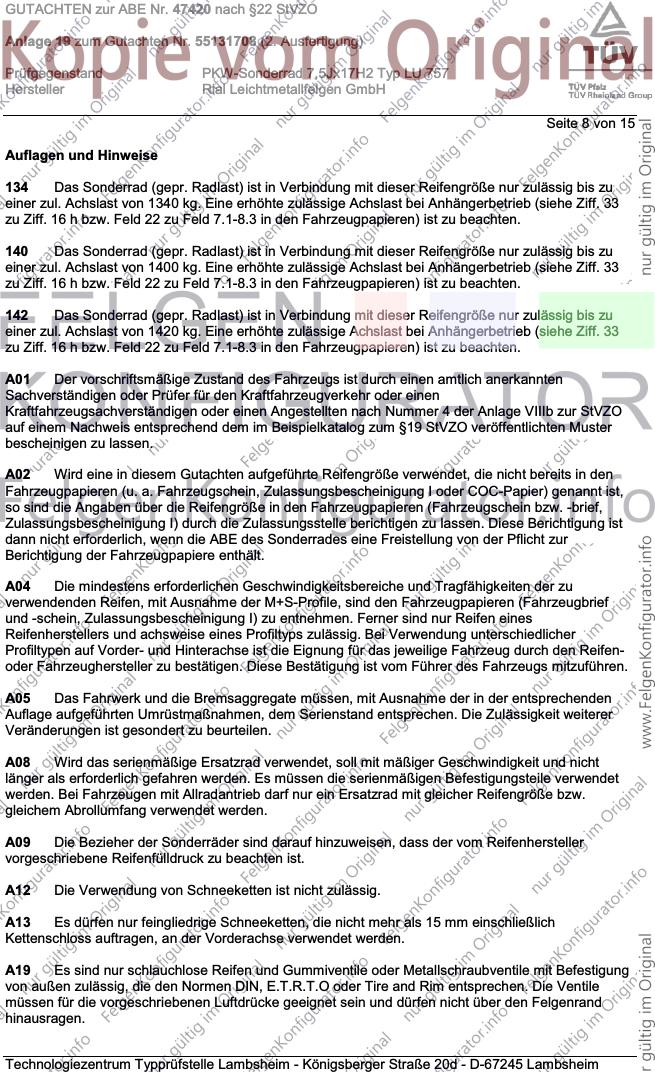

Auflagen und Hinweise
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55131708 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 9 von 15

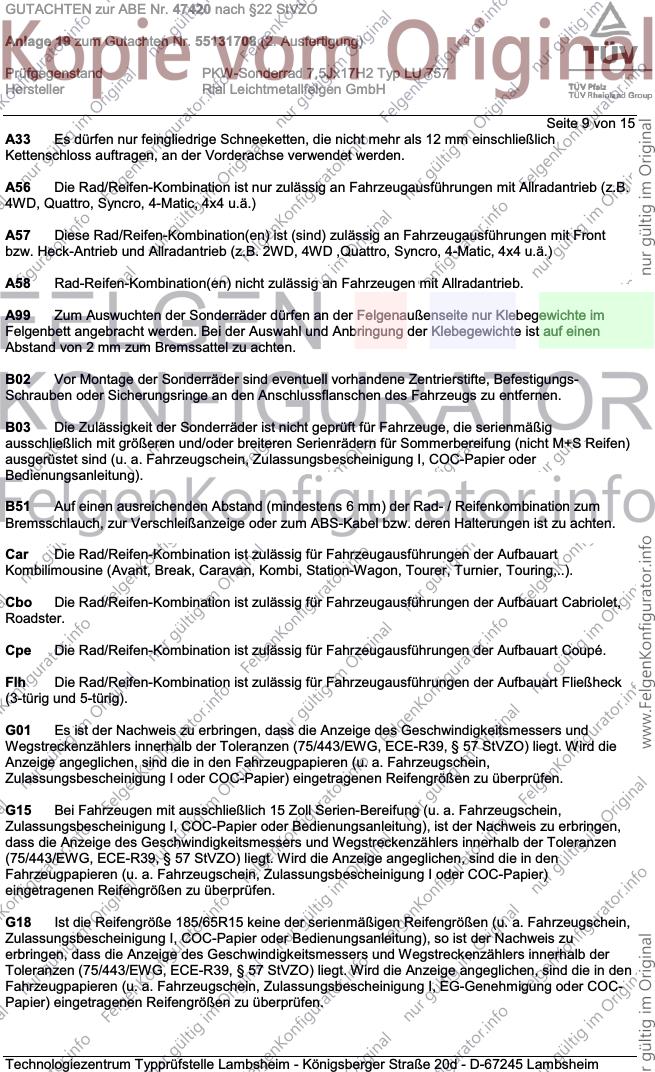

A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G18 Ist die Reifengröße 185/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55131708 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 10 von 15

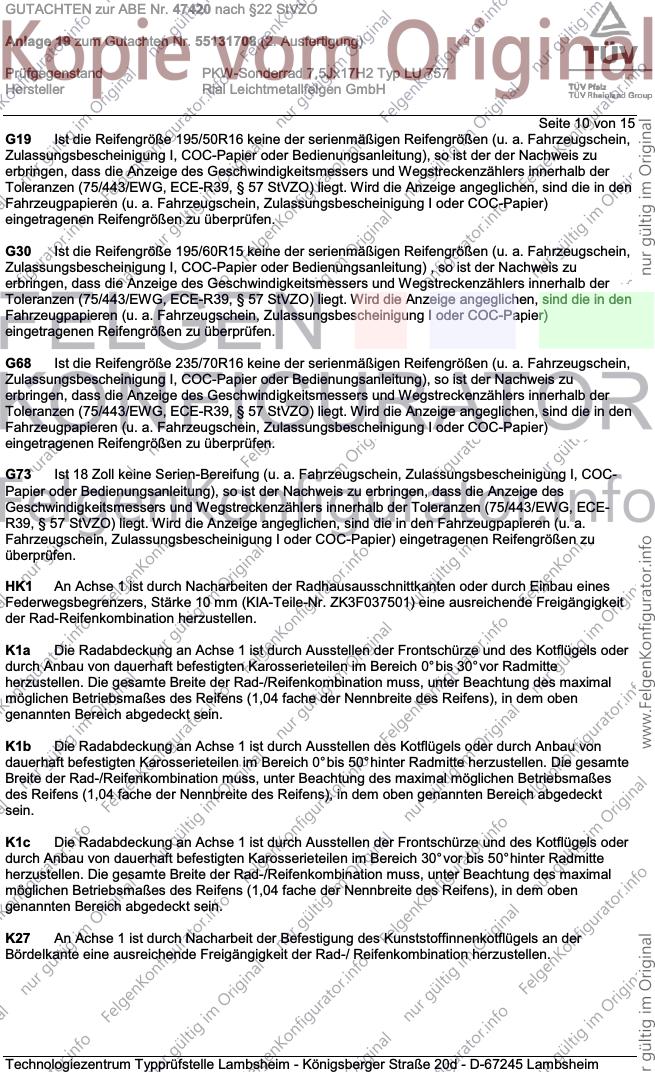

G19 Ist die Reifengröße 195/50R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G30 Ist die Reifengröße 195/60R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55131708 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 11 von 15

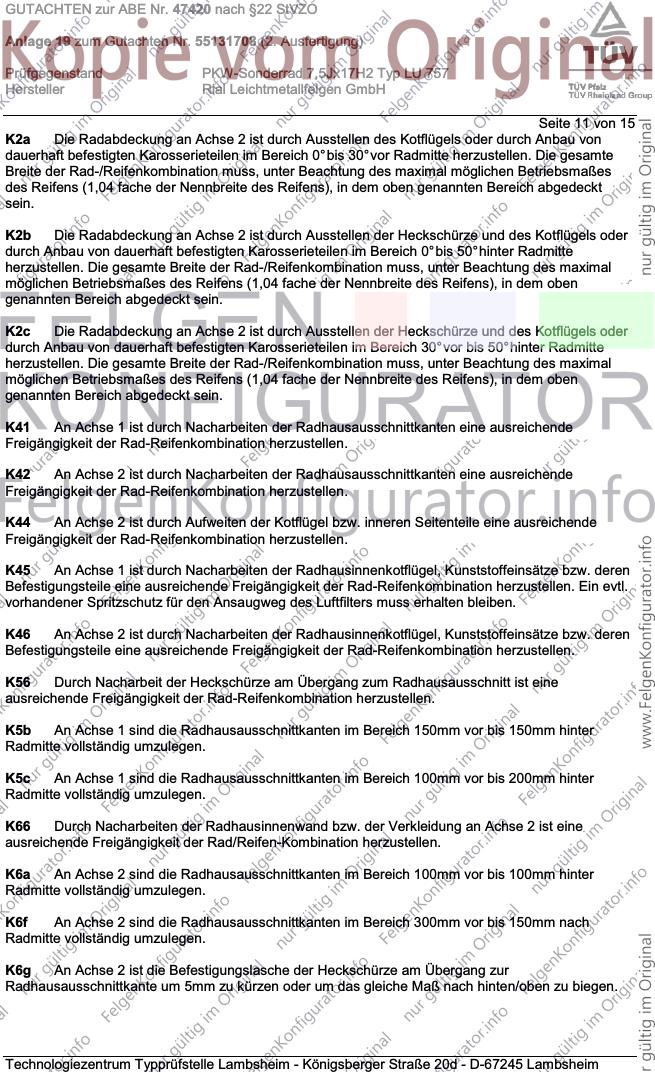

K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150mm vor bis 150mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 150mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55131708 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 12 von 15

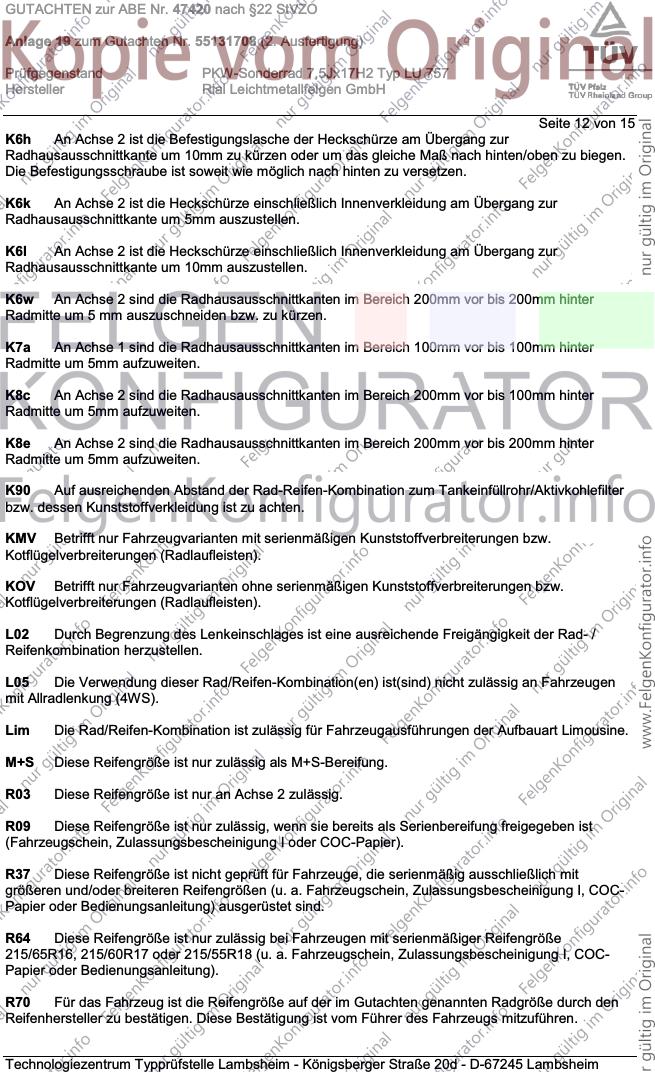

K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5mm auszustellen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10mm auszustellen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte um 5mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 100mm hinter
Radmitte um 5mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55131708 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 13 von 15

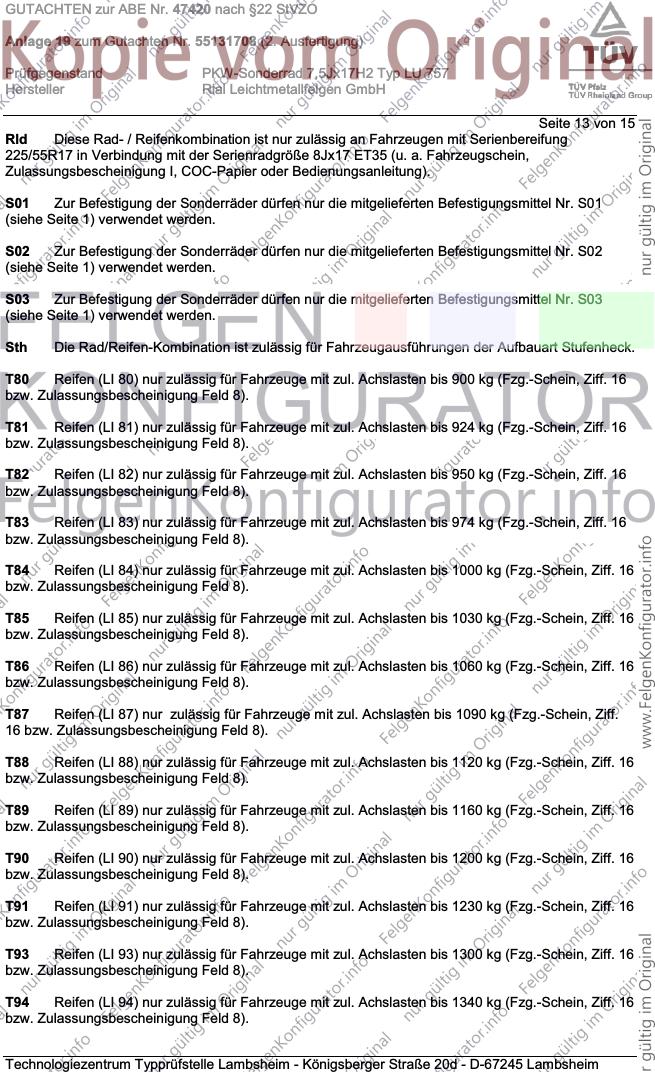

Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55131708 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 14 von 15

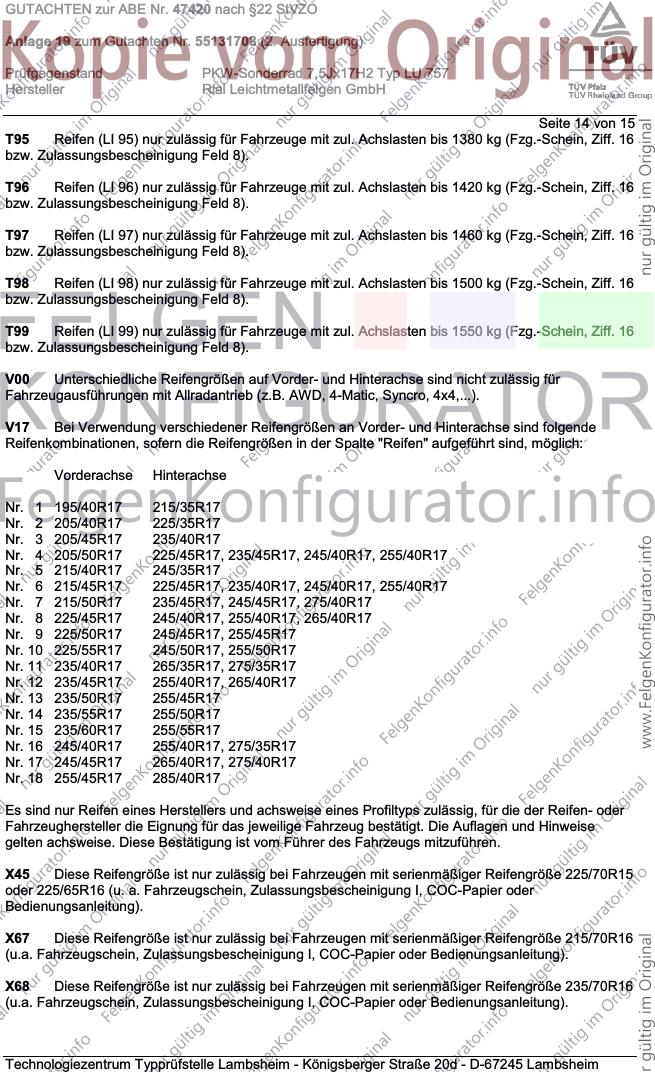

T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55131708 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 15 von 15

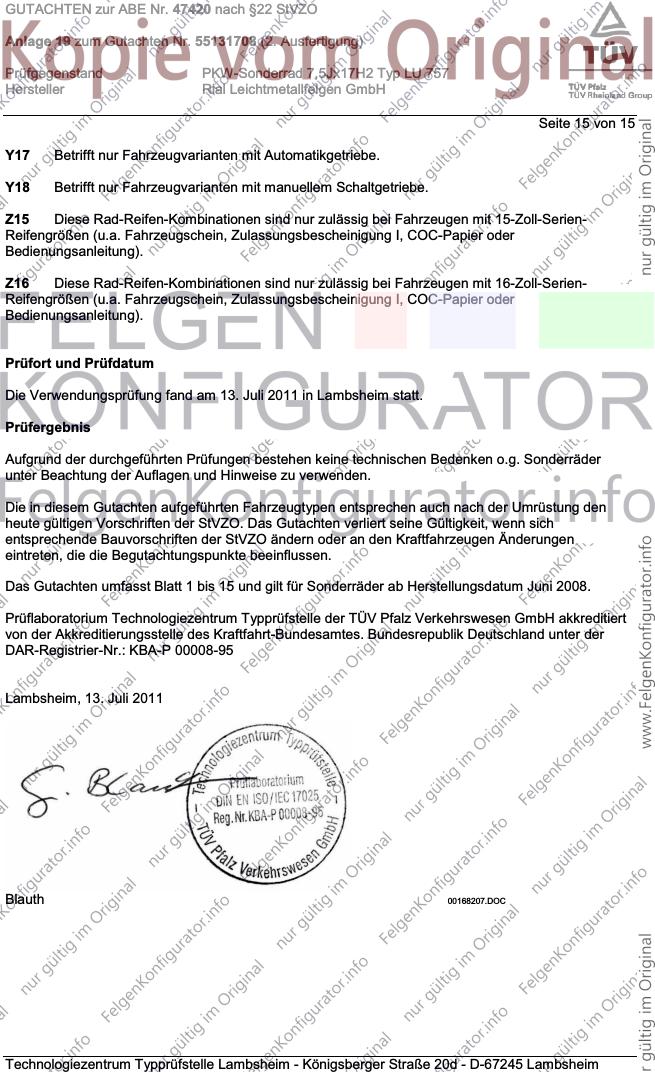

Y17 Betrifft nur Fahrzeugvarianten mit Automatikgetriebe.
Y18 Betrifft nur Fahrzeugvarianten mit manuellem Schaltgetriebe.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. Juli 2011 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum Juni 2008.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 13. Juli 2011
Blauth 00168207.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
